Page 105 of 586

selecteren en druk vervolgens opom het geselecteerde laadschema te
verwijderen.
Selecteer “No” (nee) en druk
vervolgens op
om het wissen te
annuleren.Druk opom terug te
keren naar het vorige scherm.
Instellen van “Charge Now” (nu opladen)
op “On” (aan)
De instelling “Charge Now” (nu opladen)
kan worden gewijzigd door het uitvoeren
van een van de twee onderstaande
procedures.
Via het scherm “Charging Schedule”
(laadschema)
1. Voer stap1totenmet4van de
procedure “Registreren van het
laadschema” (→blz. 100) uit en geef
het scherm “Charging Schedule”
(laadschema) weer.
2. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel om “Charge
Now” (nu opladen) te selecteren en
druk vervolgens op
.
Elke keer als op
wordt gedrukt,
schakelt “Charge Now” (nu opladen)
tussen “On” (aan) en “Off” (uit).
Via het scherm “Closing Display” (afsluitend
scherm)
*
*
Als “Closing Display” (afsluitend scherm)
niet is ingesteld op “Charging Schedule”
(laadschema) op het scherm
van het
multi-informatiedisplay, wordt het “Closing
Display” (afsluitend scherm) niet
weergegeven. Controleer in dat geval de
instellingen op het multi-informatiedisplay
1. Zet het contact UIT. Het scherm
“Closing Display” (afsluitend scherm)
wordt weergegeven op het
multi-informatiedisplay. (Als het
portier is geopend terwijl u wacht op
het laadschema, wordt hetzelfde
scherm weergegeven.)
2. Druk op
om “Charge Now” (nu
opladen) in te stellen op “On” (aan).Na het voltooien van de instellingen
wordt met laden begonnen zodra de
AC-laadstekker is aangesloten.
“Next Event” (volgende gebeurtenis)
weergeven
1. Voer stap1totenmet4van de
procedure “Registreren van het
laadschema” (→blz. 100) uit en geef
het scherm “Charging Schedule”
(laadschema) weer.
2. Druk op
ofvan de
bedieningstoetsen van het
instrumentenpaneel om “Next Event”
(volgende gebeurtenis) te selecteren
en druk vervolgens op
.
Het scherm “Next Event” (volgende
gebeurtenis) wordt weergegeven.
Wanneer het instellen van het
laadschema wordt geannuleerd
Onder de volgende omstandigheden
wordt het instellen van het laadschema
geannuleerd.
• Het contact wordt bediend voordat de
instellingen zijn bevestigd
• De auto rijdt weg
• Er wordt een display weergegeven
met een hogere prioriteit dan dat van
de instelling voor het laadschema
OPMERKING
Tijdens het instellen
Zorg ervoor dat bij het instellen bij
uitgeschakeld EV-systeem de 12V-accu
niet ontladen raakt.
Instellingen uitvoeren op het scherm
van het multimediasysteem
Raadpleeg de handleiding voor het
multimediasysteem voor meer informatie
over de bediening van het scherm van het
audiosysteem.
Instellingen met betrekking tot het
laadschema worden uitgevoerd op het
scherm “Charging Schedule”
(laadschema).
2.2 Laden
103
2
EV-systeem
Page 106 of 586

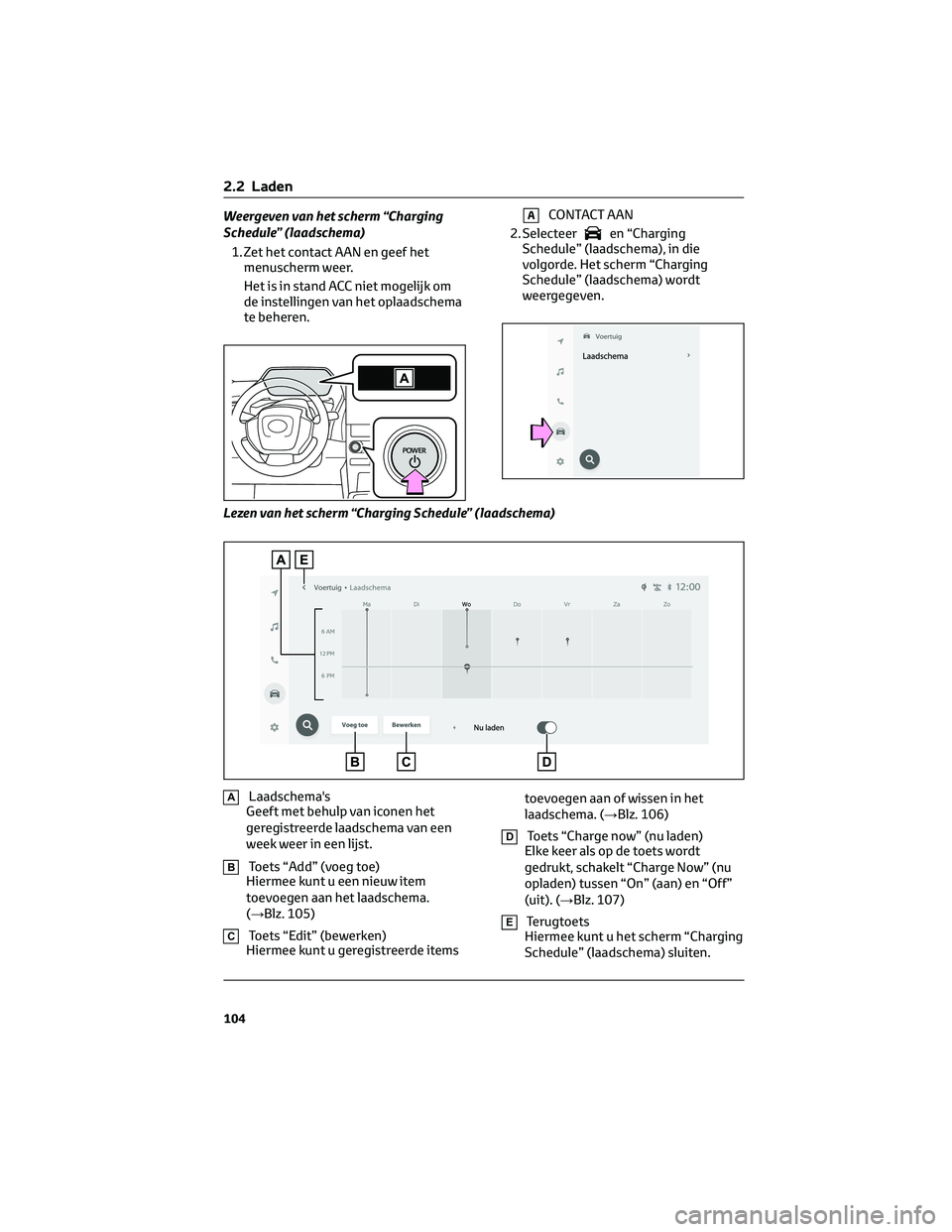

Weergeven van het scherm “Charging
Schedule” (laadschema)
1. Zet het contact AAN en geef het
menuscherm weer.
Het is in stand ACC niet mogelijk om
de instellingen van het oplaadschema
te beheren.ACONTACT AAN
2. Selecteer
en “Charging
Schedule” (laadschema), in die
volgorde. Het scherm “Charging
Schedule” (laadschema) wordt
weergegeven.
Lezen van het scherm “Charging Schedule” (laadschema)
ALaadschema's
Geeft met behulp van iconen het
geregistreerde laadschema van een
week weer in een lijst.
BToets “Add” (voeg toe)
Hiermee kunt u een nieuw item
toevoegen aan het laadschema.
(→Blz. 105)
CToets “Edit” (bewerken)
Hiermee kunt u geregistreerde itemstoevoegen aan of wissen in het
laadschema. (→Blz. 106)
DToets “Charge now” (nu laden)
Elke keer als op de toets wordt
gedrukt, schakelt “Charge Now” (nu
opladen) tussen “On” (aan) en “Off”
(uit). (→Blz. 107)
ETerugtoets
Hiermee kunt u het scherm “Charging
Schedule” (laadschema) sluiten.
2.2 Laden
104
Page 107 of 586
Registreren van het laadschema
1. Geef het scherm “Charging Schedule”
(laadschema) weer. (→Blz. 104)
2. Druk op “Add” (voeg toe).
Het scherm “Add event” (gebeurtenis
toevoegen) wordt weergegeven.
3. Wijzig het schema naar de gewenste
tijd.
• Laadmodus
Druk op “Start at set time”
(beginnen op ingestelde tijd) of
“Start and stop at set times”
(beginnen en stoppen op vaste
tijden) om de gewenste laadmodus
in te stellen.
• Wanneer “Start at set time”
(beginnen op ingestelde tijd) wordt
geselecteerd:
Stel de starttijd voor het laden in en
druk op OK.Wanneer “Start and stop at set
times” (beginnen en stoppen op
vaste tijden) wordt geselecteerd
Stel de starttijd en stoptijd voor het
laden in en druk op OK.
• Herhaalde instellingen
Selecteer de dag van de week en
druk op OK.
Indien ingeschakeld, wordt het
laadschema op die dag herhaald. Het
is mogelijk meer dan één dag aan te
zetten.
4. Druk op “Save” (opslaan) als het
instellen voltooid is.
2.2 Laden
105
2
EV-systeem
Page 108 of 586

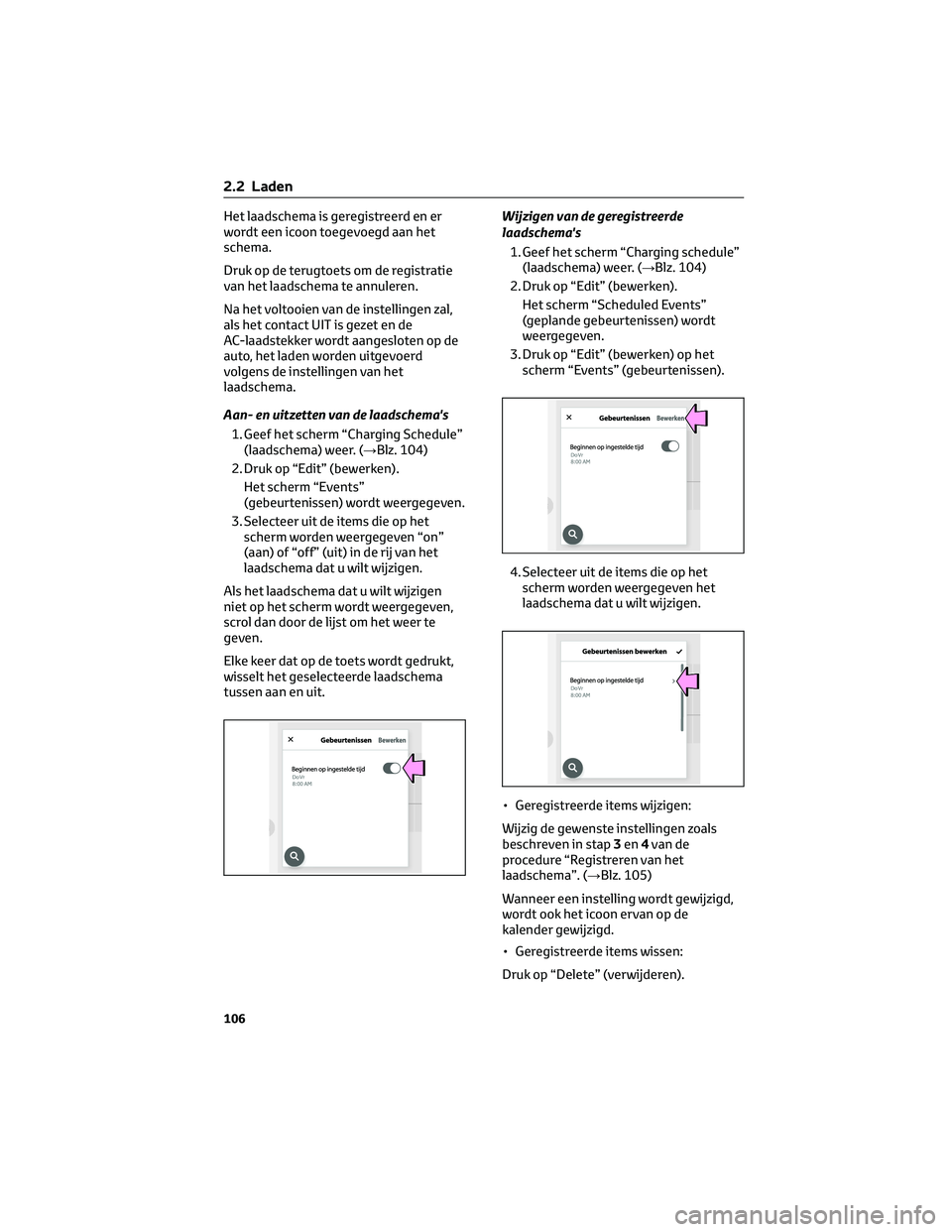

Het laadschema is geregistreerd en er
wordt een icoon toegevoegd aan het
schema.
Druk op de terugtoets om de registratie
van het laadschema te annuleren.
Na het voltooien van de instellingen zal,
als het contact UIT is gezet en de
AC-laadstekker wordt aangesloten op de
auto, het laden worden uitgevoerd
volgens de instellingen van het
laadschema.
Aan- en uitzetten van de laadschema's
1. Geef het scherm “Charging Schedule”
(laadschema) weer. (→Blz. 104)
2. Druk op “Edit” (bewerken).
Het scherm “Events”
(gebeurtenissen) wordt weergegeven.
3. Selecteer uit de items die op het
scherm worden weergegeven “on”
(aan) of “off” (uit) in de rij van het
laadschema dat u wilt wijzigen.
Als het laadschema dat u wilt wijzigen
niet op het scherm wordt weergegeven,
scrol dan door de lijst om het weer te
geven.
Elke keer dat op de toets wordt gedrukt,
wisselt het geselecteerde laadschema
tussen aan en uit.Wijzigen van de geregistreerde
laadschema's
1. Geef het scherm “Charging schedule”
(laadschema) weer. (→Blz. 104)
2. Druk op “Edit” (bewerken).
Het scherm “Scheduled Events”
(geplande gebeurtenissen) wordt
weergegeven.
3. Druk op “Edit” (bewerken) op het
scherm “Events” (gebeurtenissen).
4. Selecteer uit de items die op het
scherm worden weergegeven het
laadschema dat u wilt wijzigen.
• Geregistreerde items wijzigen:
Wijzig de gewenste instellingen zoals
beschreven in stap3en4van de
procedure “Registreren van het
laadschema”. (→Blz. 105)
Wanneer een instelling wordt gewijzigd,
wordt ook het icoon ervan op de
kalender gewijzigd.
• Geregistreerde items wissen:
Druk op “Delete” (verwijderen).
2.2 Laden
106
Page 109 of 586

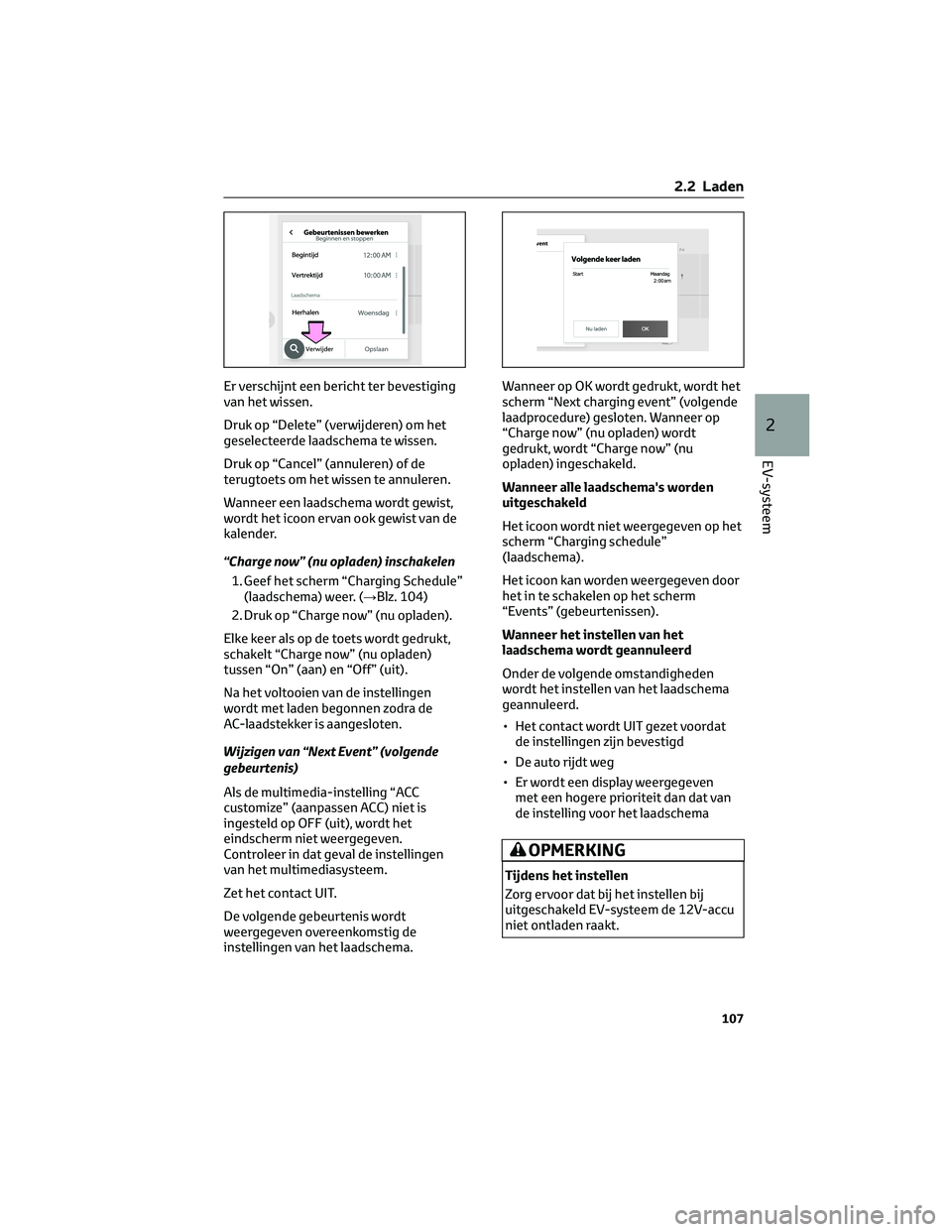

Er verschijnt een bericht ter bevestiging
van het wissen.
Druk op “Delete” (verwijderen) om het
geselecteerde laadschema te wissen.
Druk op “Cancel” (annuleren) of de
terugtoets om het wissen te annuleren.
Wanneer een laadschema wordt gewist,
wordt het icoon ervan ook gewist van de
kalender.
“Charge now” (nu opladen) inschakelen
1. Geef het scherm “Charging Schedule”
(laadschema) weer. (→Blz. 104)
2. Druk op “Charge now” (nu opladen).
Elke keer als op de toets wordt gedrukt,
schakelt “Charge now” (nu opladen)
tussen “On” (aan) en “Off” (uit).
Na het voltooien van de instellingen
wordt met laden begonnen zodra de
AC-laadstekker is aangesloten.
Wijzigen van “Next Event” (volgende
gebeurtenis)
Als de multimedia-instelling “ACC
customize” (aanpassen ACC) niet is
ingesteld op OFF (uit), wordt het
eindscherm niet weergegeven.
Controleer in dat geval de instellingen
van het multimediasysteem.
Zet het contact UIT.
De volgende gebeurtenis wordt
weergegeven overeenkomstig de
instellingen van het laadschema.Wanneer op OK wordt gedrukt, wordt het
scherm “Next charging event” (volgende
laadprocedure) gesloten. Wanneer op
“Charge now” (nu opladen) wordt
gedrukt, wordt “Charge now” (nu
opladen) ingeschakeld.
Wanneer alle laadschema's worden
uitgeschakeld
Het icoon wordt niet weergegeven op het
scherm “Charging schedule”
(laadschema).
Het icoon kan worden weergegeven door
het in te schakelen op het scherm
“Events” (gebeurtenissen).
Wanneer het instellen van het
laadschema wordt geannuleerd
Onder de volgende omstandigheden
wordt het instellen van het laadschema
geannuleerd.
• Het contact wordt UIT gezet voordat
de instellingen zijn bevestigd
• De auto rijdt weg
• Er wordt een display weergegeven
met een hogere prioriteit dan dat van
de instelling voor het laadschema
OPMERKING
Tijdens het instellen
Zorg ervoor dat bij het instellen bij
uitgeschakeld EV-systeem de 12V-accu
niet ontladen raakt.
2.2 Laden
107
2
EV-systeem
Page 110 of 586

2.2.9 Gebruik van de “Mijn
ruimte-modus”
Als de laadkabel is aangesloten op de
auto, kunnen elektrische componenten,
zoals de airconditioning en het
audiosysteem, worden gebruikt met de
voeding van de externe voedingsbron.
Inschakelen van de “My Room Mode”
(mijn ruimte-modus)
1. Sluit de laadkabel aan op de auto om
het laden te starten.
AC-laden:→blz. 87
DC-laden:→blz. 93
2. Zet het contact AAN tijdens het laden.
De instellingen voor de “Mijn
ruimte-modus” worden automatisch
weergegeven op het
multi-informatiedisplay.
3. Gebruik de bedieningstoetsen van het
instrumentenpaneel om “Yes” ( ja) te
selecteren en druk vervolgens op OK.
De “Mijn ruimte-modus” wordt
gestart en de airconditioning, het
audiosysteem, enz. kunnen worden
gebruikt.
Selecteer “No” (nee) en druk op OK als
de “Mijn ruimte-modus” niet wordt
gebruikt.
Zet het contact UIT om de “Mijn
ruimte-modus” uit te schakelen.
De “Mijn ruimte-modus” wordt
automatisch uitgeschakeld als het
DC-laden voltooid is.
Weergave van informatie over
energiebalans als “Mijn ruimte-modus”
is ingeschakeld
Als de “Mijn ruimte-modus” wordt
ingeschakeld, wordt de energiebalans
automatisch weergegeven op het
multi-informatiedisplay en kan er een
schatting van de energiebalans (balans
tussen energievoorziening en
energieverbruik) tijdens het gebruik van
de “Mijn ruimte-modus” worden
gecontroleerd.
AOntladen (-)
BLaden (+)
De grootte van de pijl verandert
afhankelijk van de
energievoorziening en het
energieverbruik.
Als het energieverbruik hoger is dan
de energievoorziening, wordt
A
groter weergegeven dan .
Als de energievoorziening en het
energieverbruik gelijk zijn, worden
AenBeven groot weergegeven.
Als een portier wordt ontgrendeld bij
het gebruik van de “Mijn
ruimte-modus”
De laadstekker wordt ontgrendeld, het
laden wordt onderbroken en de “My
Room Mode” (mijn ruimte-modus) wordt
uitgeschakeld. Sluit de AC-laadkabel weer
aan en schakel de “Mijn ruimte-modus” in
om de “Mijn ruimte-modus” weer te
gebruiken.
Als u gebruikmaakt van de “My Room
Mode” (mijn ruimte-modus) bij een
openbaar laadstation, moet de procedure
voor het beginnen met laden met behulp
van de lader mogelijk opnieuw worden
uitgevoerd vóór het inschakelen van de
“My Room Mode”.
Weergave op instrumentenpaneel
tijdens laden
Als tijdens het laden ongeveer
100 seconden verstreken zijn nadat het
contact AAN is gezet en de “Mijn
ruimte-modus” niet is ingeschakeld, gaat
het contact automatisch UIT.
2.2 Laden
108
Page 111 of 586

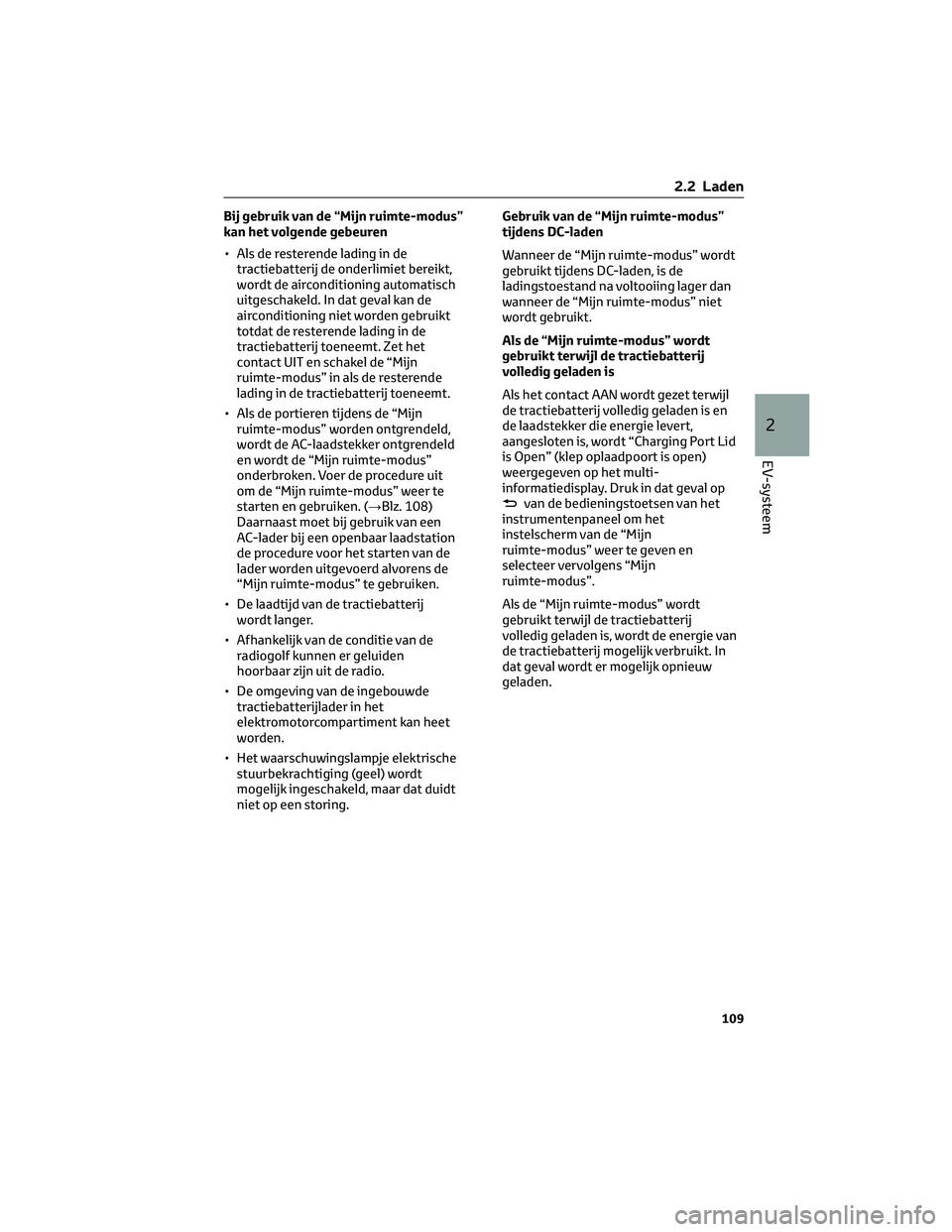

Bij gebruik van de “Mijn ruimte-modus”
kan het volgende gebeuren
• Als de resterende lading in de
tractiebatterij de onderlimiet bereikt,
wordt de airconditioning automatisch
uitgeschakeld. In dat geval kan de
airconditioning niet worden gebruikt
totdat de resterende lading in de
tractiebatterij toeneemt. Zet het
contact UIT en schakel de “Mijn
ruimte-modus” in als de resterende
lading in de tractiebatterij toeneemt.
• Als de portieren tijdens de “Mijn
ruimte-modus” worden ontgrendeld,
wordt de AC-laadstekker ontgrendeld
en wordt de “Mijn ruimte-modus”
onderbroken. Voer de procedure uit
om de “Mijn ruimte-modus” weer te
starten en gebruiken. (→Blz. 108)
Daarnaast moet bij gebruik van een
AC-lader bij een openbaar laadstation
de procedure voor het starten van de
lader worden uitgevoerd alvorens de
“Mijn ruimte-modus” te gebruiken.
• De laadtijd van de tractiebatterij
wordt langer.
• Afhankelijk van de conditie van de
radiogolf kunnen er geluiden
hoorbaar zijn uit de radio.
• De omgeving van de ingebouwde
tractiebatterijlader in het
elektromotorcompartiment kan heet
worden.
• Het waarschuwingslampje elektrische
stuurbekrachtiging (geel) wordt
mogelijk ingeschakeld, maar dat duidt
niet op een storing.Gebruik van de “Mijn ruimte-modus”
tijdens DC-laden
Wanneer de “Mijn ruimte-modus” wordt
gebruikt tijdens DC-laden, is de
ladingstoestand na voltooiing lager dan
wanneer de “Mijn ruimte-modus” niet
wordt gebruikt.
Als de “Mijn ruimte-modus” wordt
gebruikt terwijl de tractiebatterij
volledig geladen is
Als het contact AAN wordt gezet terwijl
de tractiebatterij volledig geladen is en
de laadstekker die energie levert,
aangesloten is, wordt “Charging Port Lid
is Open” (klep oplaadpoort is open)
weergegeven op het multi-
informatiedisplay. Druk in dat geval op
van de bedieningstoetsen van het
instrumentenpaneel om het
instelscherm van de “Mijn
ruimte-modus” weer te geven en
selecteer vervolgens “Mijn
ruimte-modus”.
Als de “Mijn ruimte-modus” wordt
gebruikt terwijl de tractiebatterij
volledig geladen is, wordt de energie van
de tractiebatterij mogelijk verbruikt. In
dat geval wordt er mogelijk opnieuw
geladen.
2.2 Laden
109
2
EV-systeem
Page 112 of 586

Weergave waarschuwingsmelding
Raadpleeg de desbetreffende tabel en voer de juiste correctieprocedures uit als er een
melding wordt weergegeven op het multi-informatiedisplay terwijl u de “Mijn
ruimte-modus” probeert in te schakelen of de “Mijn ruimte-modus” wordt gebruikt.
Melding Correctieprocedure
“Traction Battery is too Low for “My Room
Mode”” (lading tractiebatterij te laag voor
“Mijn ruimte-modus”)Er is geen resterende lading aanwezig in de
tractiebatterij om de “Mijn ruimte-modus” in
te schakelen. Wacht totdat de resterende la-
ding in de tractiebatterij is toegenomen en
schakel de “Mijn ruimte-modus” in.
““My Room Mode” has stopped due to low
traction battery level” (“Mijn ruimte-modus”
is uitgeschakeld ten gevolge van ontladen
tractiebatterij)De resterende lading in de tractiebatterij is te
laag. Schakel de “Mijn ruimte-modus” uit en
laad de tractiebatterij.
““My Room Mode” will stop when traction
battery level is too low Reduce power usage
to continue using “My Room Mode”” (“Mijn
ruimte-modus” wordt uitgeschakeld als la-
ding tractiebatterij te laag is, beperk energie-
verbruik om “Mijn ruimte-modus” te blijven
gebruiken)Wanneer het energieverbruik van de “Mijn
ruimte-modus” hoger is dan de ladingstoe-
stand, wordt het laadniveau van de tractie-
batterij te laag.
*
■Als het energieverbruik van de auto niet
verbeterd kan worden, wordt de “Mijn
ruimte-modus” uitgeschakeld.
■Schakel, als u de “Mijn ruimte-modus” wilt
blijven gebruiken, systemen als de
airconditioning en het audiosysteem uit
om de resterende lading van de
tractiebatterij te verhogen.
*Als de “Mijn ruimte-modus” is
ingeschakeld, kan de energiebalans
worden gecontroleerd op het
multi-informatiedisplay.
WAARSCHUWING!
Waarschuwingen met betrekking tot
het gebruik van de “Mijn
ruimte-modus”
Neem de volgende
voorzorgsmaatregelen in acht.
Het niet in acht nemen van de
voorzorgsmaatregelen kan leiden tot
de dood of zeer schadelijk zijn voor de
gezondheid.
WAARSCHUWING!(Vervolg)
• Laat nooit kinderen,
hulpbehoevenden en dieren in de
auto achter. De temperatuur in de
auto kan hoog oplopen of sterk dalen
door functies als automatische
uitschakeling. In de auto
achtergelaten kinderen,
hulpbehoevenden en dieren kunnen
worden bevangen door de hitte of
uitgedroogd of onderkoeld raken.
Ook kunnen bijv. de ruitenwissers per
ongeluk worden bediend, hetgeen
kan leiden tot een ongeval.
• Gebruik de modus nadat u de
veiligheid van de omgeving van de
auto hebt gecontroleerd.
2.2 Laden
110
