2023 TOYOTA BZ4X Instructieboekje (in Dutch)

Inschakelen van het grootlicht
1. Druk bij ingeschakelde koplampen de
hendel van u af om het grootlicht in te
schakelen.
Door de hendel weer in de
middenstand te zetten, wordt het
grootlicht weer uitgeschakeld.
2. Trek de hendel naar u toe en laat deze
meteen weer los om één keer met het
grootlicht te knipperen.
U kunt lichtsignalen geven met de
koplampen in- of uitgeschakeld.
Extended Headlight Lighting-systeem
Dankzij dit systeem kunnen de
koplampen en de parkeerlichten voor
gedurende 30 seconden worden
ingeschakeld wanneer het contact UIT
staat. Trek, nadat u het contact UIT hebt
gezet, de hendel naar u toe en laat hem
los terwijl de lichtschakelaar in de stand
staat.
Trek de hendel naar u toe en laat hem
weer los om de verlichting uit te
schakelen.Draaiknop koplampverstelling
*
*
Indien aanwezig
De koplamphoogte kan worden
afgestemd op het aantal passagiers in de
auto en de mate van belading.
1. Verhogen van de koplamphoogte
2. Verlagen van de koplamphoogte
Aanwijzing voor instellen van de
koplamphoogte
Aantal inzittenden en
hoeveelheid bagage
Stand knop
InzittendenHoeveelheid
bagage
Bestuurder Geen 0
Bestuurder
en voorpas-
sagierGeen 0
Alle zitplaat-
sen bezetGeen 1
Alle zitplaat-
sen bezetMaximale
belading1,5
BestuurderMaximale
belading2
5.3.2 AHS (Adaptive High
Beam-systeem)*
*Indien aanwezig
Het Adaptive High Beam-systeem
gebruikt een camera aan de bovenzijde
van de voorruit om de helderheid van de
verlichting van tegenliggers en
voorliggers, straatverlichting, enz. te
signaleren en regelt automatisch de
verspreiding van het licht van de
koplampen.
5.3 Bedienen van verlichting en ruitenwissers
215
5
Rijden

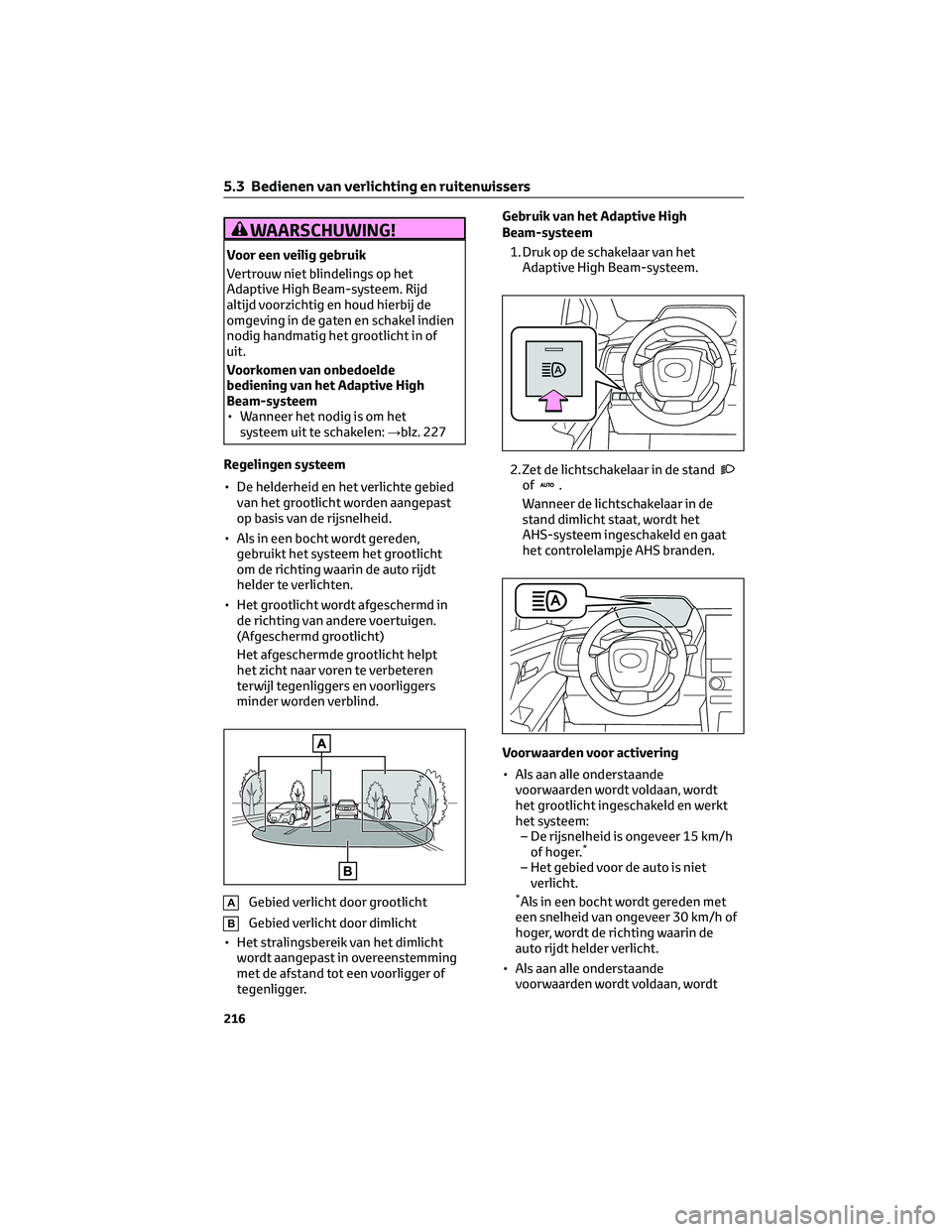

WAARSCHUWING!
Voor een veilig gebruik
Vertrouw niet blindelings op het
Adaptive High Beam-systeem. Rijd
altijd voorzichtig en houd hierbij de
omgeving in de gaten en schakel indien
nodig handmatig het grootlicht in of
uit.
Voorkomen van onbedoelde
bediening van het Adaptive High
Beam-systeem
• Wanneer het nodig is om het
systeem uit te schakelen:→blz. 227
Regelingen systeem
• De helderheid en het verlichte gebied
van het grootlicht worden aangepast
op basis van de rijsnelheid.
• Als in een bocht wordt gereden,
gebruikt het systeem het grootlicht
om de richting waarin de auto rijdt
helder te verlichten.
• Het grootlicht wordt afgeschermd in
de richting van andere voertuigen.
(Afgeschermd grootlicht)
Het afgeschermde grootlicht helpt
het zicht naar voren te verbeteren
terwijl tegenliggers en voorliggers
minder worden verblind.
AGebied verlicht door grootlicht
BGebied verlicht door dimlicht
• Het stralingsbereik van het dimlicht
wordt aangepast in overeenstemming
met de afstand tot een voorligger of
tegenligger.Gebruik van het Adaptive High
Beam-systeem
1. Druk op de schakelaar van het
Adaptive High Beam-systeem.
2. Zet de lichtschakelaar in de stand
of.
Wanneer de lichtschakelaar in de
stand dimlicht staat, wordt het
AHS-systeem ingeschakeld en gaat
het controlelampje AHS branden.
Voorwaarden voor activering
• Als aan alle onderstaande
voorwaarden wordt voldaan, wordt
het grootlicht ingeschakeld en werkt
het systeem:
– De rijsnelheid is ongeveer 15 km/h
of hoger.
*
– Het gebied voor de auto is niet
verlicht.
*Als in een bocht wordt gereden met
een snelheid van ongeveer 30 km/h of
hoger, wordt de richting waarin de
auto rijdt helder verlicht.
• Als aan alle onderstaande
voorwaarden wordt voldaan, wordt
5.3 Bedienen van verlichting en ruitenwissers
216

het variabel afgeschermde grootlicht
ingeschakeld, afhankelijk van de
locatie van tegenliggers en
voorliggers:
– De rijsnelheid is ongeveer 15 km/h
of hoger.
– Het gebied voor de auto is niet
verlicht.
– Er bevindt zich een voertuig met
ingeschakelde verlichting voor de
auto.
– Er bevinden zich weinig
straatlantaarns of andere
verlichting op de weg voor u.
• Als aan een van onderstaande
voorwaarden wordt voldaan, schakelt
het systeem het dimlicht in:
– De rijsnelheid is ongeveer 12 km/h
of lager.
– Het gebied voor de auto is verlicht.
– Er zijn veel tegenliggers en/of
voorliggers.
– Er bevinden zich veel
straatlantaarns of andere
verlichting op de weg voor u.
Detectie camera voor
• In de volgende situaties wordt
mogelijk niet automatisch geschakeld
van grootlicht naar variabel
afgeschermd grootlicht:
– Als uw auto wordt gesneden
– Als een ander voertuig voor uw auto
langs kruist
– Als tegenliggers of voorliggers
herhaaldelijk worden gesignaleerd
en vervolgens aan het zicht zijn
onttrokken als gevolg van een reeks
bochten, wegafscheidingen of
bomen langs de weg
– Als een tegenligger nadert vanuit
een rijstrook ver van u vandaan
– Als een tegenligger of voorligger
zich ver van u vandaan bevindt
– Als de verlichting van een
tegenligger of voorligger niet is
ingeschakeld
– Als de verlichting van tegenliggers
of voorliggers zwak is– Als een tegenligger of voorligger fel
licht reflecteert, zoals dat van de
koplampen van uw auto
– Situaties waarin de sensoren
mogelijk niet goed werken:
→blz. 231
• Er wordt mogelijk geschakeld van
grootlicht naar variabel afgeschermd
grootlicht als een tegenligger wordt
gesignaleerd die zijn mistlampen aan
heeft terwijl de koplampen uit zijn.
• Door de aanwezigheid van
huisverlichting, straatverlichting,
verkeerslichten of verlichte billboards
of verkeersborden en andere
reflecterende objecten wordt mogelijk
geschakeld van grootlicht naar
variabel afgeschermd grootlicht,
wordt mogelijk niet geschakeld van
grootlicht naar variabel afgeschermd
grootlicht of wordt het niet verlichte
gebied mogelijk gewijzigd.
• Het volgende kan ervoor zorgen dat
de snelheid waarmee het
afgeschermde gebied verandert of het
tijdstip waarop wordt geschakeld naar
dimlicht wijzigt:
– De helderheid van de verlichting
van tegenliggers en voorliggers
– De beweging en richting van
tegenliggers en voorliggers
– De afstand tussen de auto en een
tegenligger of voorligger
– Als de verlichting van een
tegenligger of voorligger slechts
aan één kant brandt
– Als een tegenligger of voorligger
een voertuig op twee wielen betreft
– De toestand van de weg
(stijgingspercentage, bochten,
toestand van het wegdek, enz.)
– Het aantal inzittenden en de
hoeveelheid bagage
• De regeling van de lichtverspreiding
van de koplampen voldoet mogelijk
niet aan de verwachtingen van de
bestuurder.
5.3 Bedienen van verlichting en ruitenwissers
217
5
Rijden

• Fietsen of andere kleine voertuigen
worden mogelijk niet gesignaleerd.
• In de volgende situaties kan het
systeem de helderheid van het
omgevingslicht mogelijk niet juist
signaleren. Hierdoor blijven de
dimlichten mogelijk branden of gaat
het grootlicht knipperen of worden
voetgangers, tegenliggers of
voorliggers verblind. Als dat het geval
is, moet handmatig geschakeld
worden tussen grootlicht en dimlicht.
– Als er vergelijkbare verlichting als
koplampen of achterlichten in de
omgeving aanwezig zijn
– Als de koplampen of achterlichten
van tegenliggers of voorliggers zijn
uitgeschakeld, vuil zijn, een andere
kleur hebben of niet correct zijn
afgesteld
– Als herhaaldelijk wordt geschakeld
tussen grootlicht en dimlicht.
– Als het gebruik van grootlicht niet
wenselijk is of als het grootlicht
mogelijk knippert of voetgangers of
andere bestuurders verblindt
– Als de auto wordt gebruikt in een
gebied waar men aan de andere
kant van de weg rijdt, bijvoorbeeld
een auto bestemd voor
rechtsrijdend verkeer in een gebied
voor linksrijdend verkeer of vice
versa
– Wanneer het nodig is om het
systeem uit te schakelen:→blz. 227
– Situaties waarin de sensoren
mogelijk niet goed werken:
→blz. 231
Persoonlijke voorkeursinstellingen
De instellingen van bepaalde functies
kunnen worden gewijzigd. (→Blz. 488)Handmatig in- en uitschakelen van het
grootlicht
Grootlicht inschakelen
Duw de hendel naar voren.
Het controlelampje van het AHS dooft en
het controlelampje van het grootlicht
gaat branden.
Trek de hendel in de oorspronkelijke
stand om het Adaptive High
Beam-systeem weer in te schakelen.
Dimlicht inschakelen
Druk op de schakelaar van het Adaptive
High Beam-systeem.
Het controlelampje van het AHS dooft.
Druk op de schakelaar om het Adaptive
High Beam-systeem weer in te schakelen.
Dimlicht tijdelijk inschakelen
Het verdient aanbeveling om, als het
grootlicht is ingeschakeld, het dimlicht in
te schakelen als het gebruik van
grootlicht niet wenselijk is of andere
bestuurders of voetgangers in de buurt
5.3 Bedienen van verlichting en ruitenwissers
218

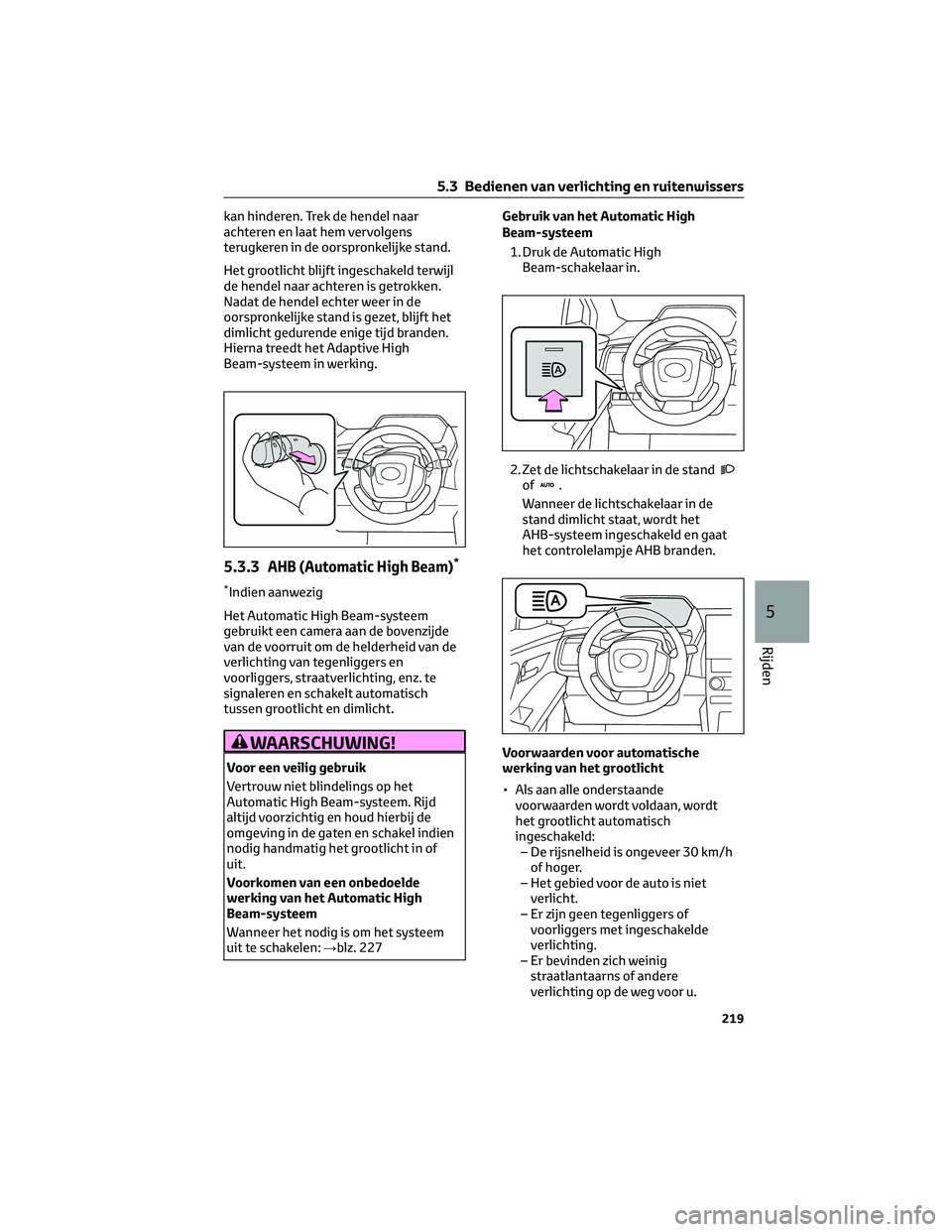

kan hinderen. Trek de hendel naar
achteren en laat hem vervolgens
terugkeren in de oorspronkelijke stand.
Het grootlicht blijft ingeschakeld terwijl
de hendel naar achteren is getrokken.
Nadat de hendel echter weer in de
oorspronkelijke stand is gezet, blijft het
dimlicht gedurende enige tijd branden.
Hierna treedt het Adaptive High
Beam-systeem in werking.
5.3.3AHB (Automatic High Beam)*
*Indien aanwezig
Het Automatic High Beam-systeem
gebruikt een camera aan de bovenzijde
van de voorruit om de helderheid van de
verlichting van tegenliggers en
voorliggers, straatverlichting, enz. te
signaleren en schakelt automatisch
tussen grootlicht en dimlicht.
WAARSCHUWING!
Voor een veilig gebruik
Vertrouw niet blindelings op het
Automatic High Beam-systeem. Rijd
altijd voorzichtig en houd hierbij de
omgeving in de gaten en schakel indien
nodig handmatig het grootlicht in of
uit.
Voorkomen van een onbedoelde
werking van het Automatic High
Beam-systeem
Wanneer het nodig is om het systeem
uit te schakelen:→blz. 227Gebruik van het Automatic High
Beam-systeem
1. Druk de Automatic High
Beam-schakelaar in.
2. Zet de lichtschakelaar in de stand
of.
Wanneer de lichtschakelaar in de
stand dimlicht staat, wordt het
AHB-systeem ingeschakeld en gaat
het controlelampje AHB branden.
Voorwaarden voor automatische
werking van het grootlicht
• Als aan alle onderstaande
voorwaarden wordt voldaan, wordt
het grootlicht automatisch
ingeschakeld:
– De rijsnelheid is ongeveer 30 km/h
of hoger.
– Het gebied voor de auto is niet
verlicht.
– Er zijn geen tegenliggers of
voorliggers met ingeschakelde
verlichting.
– Er bevinden zich weinig
straatlantaarns of andere
verlichting op de weg voor u.
5.3 Bedienen van verlichting en ruitenwissers
219
5
Rijden

• Als aan een van onderstaande
voorwaarden wordt voldaan, wordt
het dimlicht ingeschakeld:
– De rijsnelheid wordt lager dan
ongeveer 25 km/h.
– Het gebied voor de auto is verlicht.
– Er bevindt zich een voertuig met
ingeschakelde verlichting voor de
auto.
– Er bevinden zich veel
straatlantaarns of andere
verlichting op de weg voor u.
Detectie camera voor
• In de volgende situaties wordt
mogelijk niet automatisch geschakeld
van grootlicht naar dimlicht:
– Als uw auto wordt gesneden
– Als een ander voertuig voor uw auto
langs kruist
– Als tegenliggers of voorliggers
herhaaldelijk worden gesignaleerd
en vervolgens aan het zicht zijn
onttrokken als gevolg van een reeks
bochten, wegafscheidingen of
bomen langs de weg
– Als een tegenligger nadert vanuit
een rijstrook ver van u vandaan
– Als een tegenligger of voorligger
zich ver van u vandaan bevindt
– Als de verlichting van een
tegenligger of voorligger niet is
ingeschakeld
– Als de verlichting van tegenliggers
of voorliggers zwak is
– Als een tegenligger of voorligger fel
licht reflecteert, zoals dat van de
koplampen van uw auto
– Situaties waarin de sensoren
mogelijk niet goed werken:
→blz. 231
• Er wordt mogelijk geschakeld naar
dimlicht als een tegenligger wordt
gesignaleerd die zijn mistlampen aan
heeft terwijl de koplampen uit zijn.
• Door de aanwezigheid van
huisverlichting, straatverlichting,
verkeerslichten of verlichte billboards
of verkeersborden wordt mogelijkgeschakeld van grootlicht naar
dimlicht of blijft het dimlicht mogelijk
ingeschakeld.
• Het volgende kan ervoor zorgen dat
het tijdstip waarop wordt geschakeld
naar dimlicht wijzigt:
– De helderheid van de verlichting
van tegenliggers en voorliggers
– De beweging en richting van
tegenliggers en voorliggers
– De afstand tussen de auto en een
tegenligger of voorligger
– Als de verlichting van een
tegenligger of voorligger slechts
aan één kant brandt
– Als een tegenligger of voorligger
een voertuig op twee wielen betreft
– De toestand van de weg
(stijgingspercentage, bochten,
toestand van het wegdek, enz.)
– Het aantal inzittenden en de
hoeveelheid bagage
• Er kan onverwacht worden
geschakeld tussen grootlicht en
dimlicht.
• Fietsen of andere kleine voertuigen
worden mogelijk niet gesignaleerd.
• In de volgende situaties kan het
systeem de helderheid van het
omgevingslicht mogelijk niet juist
signaleren. Hierdoor blijven de
dimlichten mogelijk branden of gaat
het grootlicht knipperen of worden
voetgangers, tegenliggers of
voorliggers verblind. Als dat het geval
is, moet handmatig geschakeld
worden tussen grootlicht en dimlicht.
– Als er vergelijkbare verlichting als
koplampen of achterlichten in de
omgeving aanwezig zijn
– Als de koplampen of achterlichten
van tegenliggers of voorliggers zijn
uitgeschakeld, vuil zijn, een andere
kleur hebben of niet correct zijn
afgesteld
– Als herhaaldelijk wordt geschakeld
tussen grootlicht en dimlicht.
5.3 Bedienen van verlichting en ruitenwissers
220

– Als het gebruik van grootlicht niet
wenselijk is of als het grootlicht
mogelijk knippert of voetgangers of
andere bestuurders verblindt
– Als de auto wordt gebruikt in een
gebied waar men aan de andere
kant van de weg rijdt, bijvoorbeeld
een auto bestemd voor
rechtsrijdend verkeer in een gebied
voor linksrijdend verkeer of vice
versa
– Wanneer het nodig is om het
systeem uit te schakelen:→blz. 227
– Situaties waarin de sensoren
mogelijk niet goed werken:
→blz. 231
Handmatig in- en uitschakelen van het
grootlicht
Grootlicht inschakelen
Duw de hendel naar voren.
Het controlelampje van het Automatic
High Beam-systeem dooft en het
controlelampje van het grootlicht gaat
branden.
Trek de hendel in de oorspronkelijke
stand om het Automatic High
Beam-systeem weer in te schakelen.
Dimlicht inschakelen
Druk de Automatic High Beam-
schakelaar in.
Het controlelampje van het Automatic
High Beam-systeem dooft.
Druk de schakelaar in om het Automatic
High Beam-systeem weer in te schakelen.Dimlicht tijdelijk inschakelen
Het verdient aanbeveling om, als het
grootlicht is ingeschakeld, het dimlicht in
te schakelen als het gebruik van
grootlicht niet wenselijk is of andere
bestuurders of voetgangers in de buurt
kan hinderen.
Trek de hendel naar achteren en laat hem
vervolgens terugkeren in de
oorspronkelijke stand.
Het grootlicht blijft ingeschakeld terwijl
de hendel naar achteren is getrokken.
Nadat de hendel echter weer in de
oorspronkelijke stand is gezet, blijft het
dimlicht gedurende enige tijd branden.
Daarna wordt het Automatic High
Beam-systeem weer ingeschakeld.
5.3 Bedienen van verlichting en ruitenwissers
221
5
Rijden

5.3.4 Schakelaar mistlampen
Schakel bij ongunstige
rijomstandigheden, zoals regen en mist,
het mistachterlicht in om auto's achter u
op de hoogte te brengen van de
aanwezigheid van uw auto.
Inschakelen van de mistlampen
1.
Schakelt het mistachterlicht uit
2.
Schakelt het mistachterlicht in
Als de schakelaarring wordt
losgelaten, keert de ring terug naar de
stand
.
Door de schakelaarring nogmaals te
draaien, wordt het mistachterlicht
uitgeschakeld.
De mistlampen kunnen worden
gebruikt als
De koplampen zijn ingeschakeld.
OPMERKING
Voorkomen van ontlading van de
12V-accu
Laat de verlichting niet langer
ingeschakeld dan noodzakelijk als het
EV-systeem niet in werking is.
5.3.5 Ruitenwissers en
-sproeiers
Door de hendel te bedienen kunnen de
ruitenwissers worden ingesteld op
automatisch/handmatig of kan
ruitensproeiervloeistof worden
gesproeid.
OPMERKING
Als de voorruit droog is
Gebruik de ruitenwissers niet als de
voorruit droog is omdat hierdoor de
voorruit beschadigd kan worden.
Bedienen van de ruitenwisserhendel
Door de hendel
te bedienen werken
de ruitenwissers en -sproeiers als volgt:
Ruitenwissers met intervalafstelling
1.
Uit
2.
Intervalwerking
3.
Lage snelheid
4.
Hoge snelheid
5.
Enkele slag
Het wisinterval kan worden gewijzigd
als de intervalstand wordt
geselecteerd.
5.3 Bedienen van verlichting en ruitenwissers
222
