Page 305 of 586

Het systeem werkt wanneer
De functie werkt als het controlelampje
Driving Assist-informatie niet brandt
(→blz. 128, blz. 445) en aan alle
onderstaande voorwaarden wordt
voldaan:
• Begrenzingsregeling EV-systeem
– De Parking Support Brake is
ingeschakeld.
– De rijsnelheid is ongeveer 15 km/h
of lager.
– Er naderen voertuigen de auto van
rechts of links achter met een
snelheid van ongeveer 8 km/h of
meer.
– De transmissie staat in stand R.
– De Parking Support Brake stelt vast
dat er harder dan normaal moet
worden geremd om een aanrijding
met een naderende auto te
voorkomen.
• Remregeling
– De begrenzingsregeling van het
EV-systeem is in werking.
– De Parking Support Brake stelt vast
dat een noodstop noodzakelijk is om
een aanrijding met een naderende
auto te voorkomen.
De werking van het systeem stopt
wanneer
De werking van de functie stopt als aan
één van de volgende voorwaarden wordt
voldaan:
• Begrenzingsregeling EV-systeem
– De Parking Support Brake is
uitgeschakeld.
– De aanrijding kan worden
voorkomen met normaal remmen.
– Er nadert niet langer een auto van
rechts of links achter de auto.
• Remregeling
– De Parking Support Brake is
uitgeschakeld.
– Er zijn ongeveer 2 seconden
verstreken nadat de auto door de
remregeling tot stilstand is
gebracht.– Het rempedaal wordt ingetrapt
nadat de auto tot stilstand is
gebracht door de remregeling.
– Er nadert niet langer een auto van
rechts of links achter de auto.
Detectiegebied
Het detectiebereik voor bewegende
voertuigen achter de auto verschilt van
het detectiebereik van de RCTA
(→blz. 289). Daardoor wordt de functie
voor bewegende voertuigen achter de
auto mogelijk niet geactiveerd, ook al
signaleert de RCTA een auto en geeft de
RCTA een waarschuwing.
RCTA-zoemer
Als, ongeacht of de RCTA is ingeschakeld
of uitgeschakeld, het PKSB-systeem
(Parking Support Brake) niet is
uitgeschakeld en de remregeling in
werking is, klinkt de zoemer om de
bestuurder te waarschuwen.
Situaties waarin het systeem mogelijk
niet goed werkt
→Blz. 290
Situaties waarin het systeem mogelijk
werkt, zelfs als er geen kans op een
aanrijding is
→Blz. 292
5.4.20 Voetgangers achter de
auto*
*Indien aanwezig
Wanneer de camerasensor achter tijdens
het achteruitrijden een voetganger
signaleert achter de auto en het systeem
oordeelt dat de kans op een aanrijding
met de gesignaleerde voetganger groot
is, klinkt er een zoemer. Wanneer het
systeem oordeelt dat de kans op een
aanrijding met de gesignaleerde
voetganger zeer groot is, worden de
remmen automatisch bekrachtigd om de
impact van een aanrijding te helpen
verminderen.
5.4 Gebruik van de ondersteunende systemen
303
5
Rijden
Page 306 of 586

Voorbeelden van de werking van het
systeem
Wanneer tijdens het achteruitrijden een
voetganger wordt gesignaleerd achter de
auto of het rempedaal niet of te laat
wordt ingetrapt.
Multimedia-display
Geeft een melding weer om de
bestuurder aan te sporen om uit te wijken
wanneer er een voetganger wordt
gesignaleerd in het detectiegebied achter
de auto. (Er wordt ook een melding
weergegeven op het
multi-informatiedisplay.)
AVoetgangerdetectie-icoon
BBRAKE! (REMMEN!)
WAARSCHUWING!
Het PKSB-systeem (Parking Support
Brake) werkt terwijl het niet nodig is
Trap het rempedaal in direct nadat het
PKSB-systeem (Parking Support Brake)
in werking is getreden. (De werking van
de functie wordt geannuleerd door het
rempedaal in te trappen.)
Correct gebruik van het
PKSB-systeem (Parking Support
Brake)
→Blz. 293
Het systeem werkt wanneer
De functie werkt als het controlelampje
Driving Assist-informatie niet brandt
(→blz. 128, blz. 445) en aan alle
onderstaande voorwaarden wordt
voldaan:
• Begrenzingsregeling EV-systeem
– De Parking Support Brake is
ingeschakeld.
– De rijsnelheid is 15 km/h of lager.
– De transmissie staat in stand R.
– De camerasensor achter signaleert
tijdens het achteruitrijden een
voetganger achter de auto en het
systeem oordeelt dat de kans op
een aanrijding met de
gesignaleerde voetganger groot is.
– Wanneer een voetganger wordt
gesignaleerd achter de auto.
– De PKSB (Parking Support Brake)
stelt vast dat er harder dan normaal
moet worden geremd om een
aanrijding te voorkomen.
• Remregeling
– De begrenzingsregeling van het
EV-systeem is in werking.
– De Parking Support Brake stelt vast
dat een noodstop noodzakelijk is om
een aanrijding met een voetganger
te voorkomen.
5.4 Gebruik van de ondersteunende systemen
304
Page 307 of 586

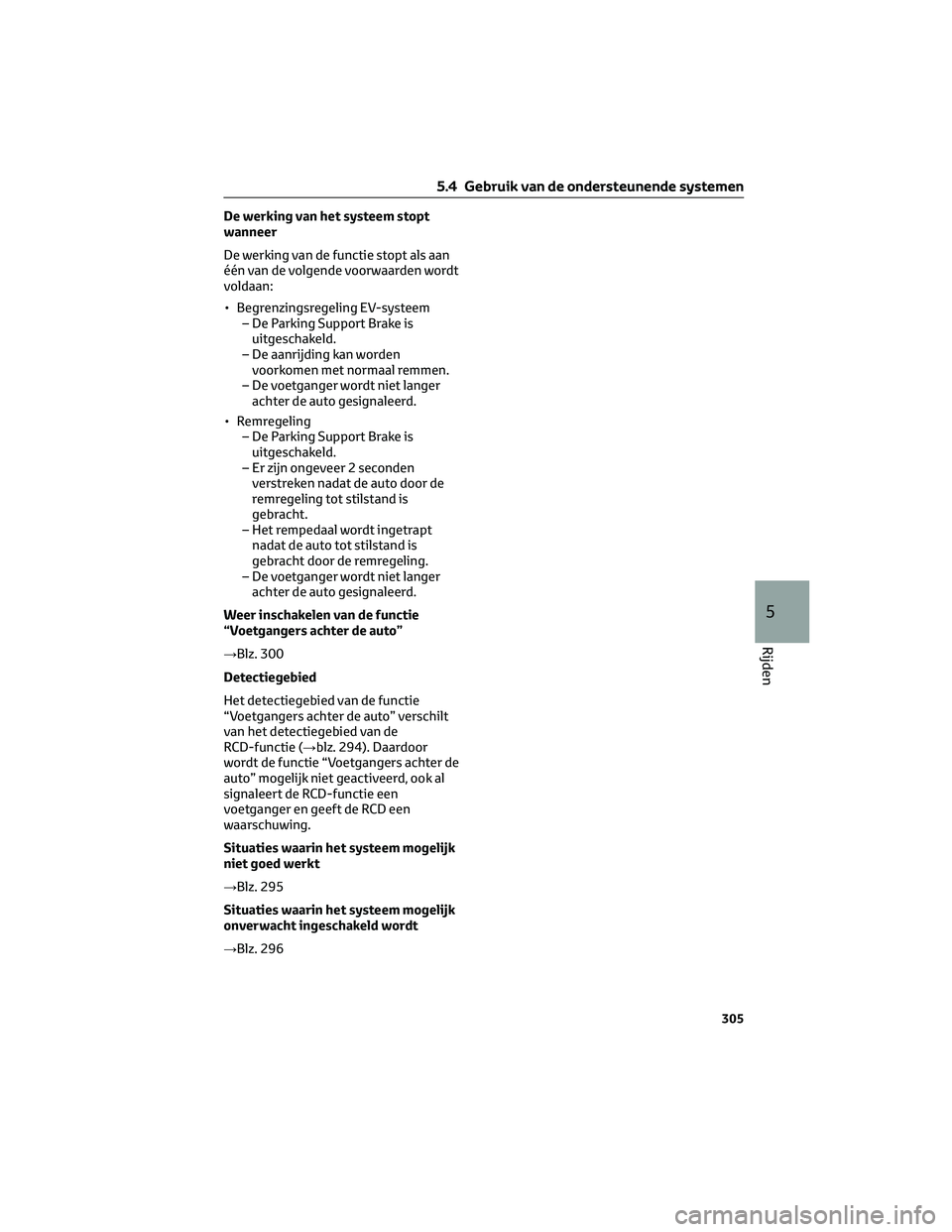

De werking van het systeem stopt
wanneer
De werking van de functie stopt als aan
één van de volgende voorwaarden wordt
voldaan:
• Begrenzingsregeling EV-systeem
– De Parking Support Brake is
uitgeschakeld.
– De aanrijding kan worden
voorkomen met normaal remmen.
– De voetganger wordt niet langer
achter de auto gesignaleerd.
• Remregeling
– De Parking Support Brake is
uitgeschakeld.
– Er zijn ongeveer 2 seconden
verstreken nadat de auto door de
remregeling tot stilstand is
gebracht.
– Het rempedaal wordt ingetrapt
nadat de auto tot stilstand is
gebracht door de remregeling.
– De voetganger wordt niet langer
achter de auto gesignaleerd.
Weer inschakelen van de functie
“Voetgangers achter de auto”
→Blz. 300
Detectiegebied
Het detectiegebied van de functie
“Voetgangers achter de auto” verschilt
van het detectiegebied van de
RCD-functie (→blz. 294). Daardoor
wordt de functie “Voetgangers achter de
auto” mogelijk niet geactiveerd, ook al
signaleert de RCD-functie een
voetganger en geeft de RCD een
waarschuwing.
Situaties waarin het systeem mogelijk
niet goed werkt
→Blz. 295
Situaties waarin het systeem mogelijk
onverwacht ingeschakeld wordt
→Blz. 296
5.4 Gebruik van de ondersteunende systemen
305
5
Rijden
Page 308 of 586
5.4.21 Stilstaande objecten rond de auto (auto's met Advanced Park)
Als een sensor tijdens het parkeren een stilstaand object signaleert, zoals een muur, en de
kans op een aanrijding bestaat, zal het systeem in werking treden om de aanrijding te
voorkomen of de impact te verminderen.
Voorbeelden van het in werking treden van de functie
Het systeem werkt in de volgende situaties wanneer in de omgeving van de auto een
stilstaand object wordt gesignaleerd.
Als er bij vooruitrijden een kans bestaat op een aanrijding met een stilstaand object aan
de binnenzijde van een bocht
Als er bij achteruitrijden een kans bestaat op een aanrijding met een stilstaand object
aan de buitenzijde van een bocht
5.4 Gebruik van de ondersteunende systemen
306
Page 309 of 586

Voorwaarden voor werking
Deze functie werkt wanneer niet alleen
aan alle werkingsvoorwaarden ervan
wordt voldaan, maar ook aan alle
onderstaande voorwaarden voor
stilstaande objecten rond de auto.
• Nadat het EV-systeem is gestart,
heeft de auto maximaal 7 m gereden
• Stand R is geselecteerd.
• Nadat de transmissie vanuit stand R in
stand D is gezet en de auto maximaal
7 m heeft gereden
De werking van het systeem stopt
wanneer
→Blz. 302
Detectie-informatie sensoren
Het detectiebereik van het systeem
verschilt van het detectiebereik van de
Toyota Parking Assist-sensor.
Daardoor wordt het PKSB-systeem
(Parking Support Brake) mogelijk niet
geactiveerd, ook al signaleert de Toyota
Parking Assist-sensor een stilstaand
object en geeft de Toyota Parking
Assist-sensor een waarschuwing.
Objecten die mogelijk niet goed
worden gesignaleerd door de sensor
→Blz. 282
Omstandigheden waaronder het
systeem mogelijk werkt, zelfs als er
geen kans op een aanrijding is
Behalve de situaties waarin stilstaande
objecten rond de auto (→blz. 301)
mogelijk niet door de sensoren worden
gesignaleerd, werkt het systeem
mogelijk ook niet in de volgende
gevallen
Bij zijdelingse verplaatsingen, zoals bij
fileparkeren:→blz. 302
Signaleren van objecten naast de auto
• Objecten naast de auto worden niet
onmiddellijk gesignaleerd. De plaats
van objecten ten opzichte van de autowordt geschat nadat ze voor het eerst
zijn gesignaleerd door de zijsensoren
voor of achter, of door de zijcamera's.
Daarom zal nadat het contact AAN is
gezet zelfs als er zich een object naast
de auto bevindt, dit object mogelijk
niet worden gesignaleerd totdat de
auto een klein stukje gereden heeft en
de zijsensoren of zijcamera's het
gebied naast de auto volledig gescand
hebben.
• Als een voertuig, persoon, dier,
enzovoort wordt gesignaleerd door
een zijsensor of zijcamera, maar
vervolgens uit het detectiegebied van
de zijsensor of zijcamera verdwijnt,
gaat het systeem ervan uit dat de
plaats van het object niet veranderd
is.
5.4.22 Toyota Teammate
Advanced Park*
*Indien aanwezig
Doel van Advanced Park
Advanced Park is een systeem dat helpt
bij het veilig en soepel parkeren in een
beoogd parkeervak door de dode hoeken
rond de auto en de parkeerplaats via een
vogelperspectief weer te geven en de
manoeuvre te begeleiden via
schermweergaves, de werking van een
zoemer, het wijzigen van de stand van de
transmissie en het bedienen van het
stuurwiel, gaspedaal en rempedaal.
Daarnaast kan de Panoramic View
Monitor het gebied voor en achter de
auto en een beeld van boven de auto
weergeven om te helpen de situatie van
het gebied rondom de auto te
beoordelen.
Raadpleeg voor meer informatie over de
Panoramic View Monitor de handleiding
voor het multimediasysteem.
5.4 Gebruik van de ondersteunende systemen
307
5
Rijden
Page 310 of 586

Afhankelijk van bijvoorbeeld de staat van
het wegdek of de auto of de afstand
tussen de auto en het parkeervak is het
wellicht niet mogelijk om het parkeren in
het beoogde vak te begeleiden.
Voorbereiding voor gebruik
→Blz. 336
Functie van de
afstandsbedieningsfunctie
De afstandsbedieningsfunctie is een
systeem dat helpt bij het parkeren in of
wegrijden uit een parkeervak dat is
geselecteerd op het multimedia-display
door het wijzigen van de stand van de
transmissie en de bediening van het
stuurwiel, gaspedaal en rempedaal van
buiten de auto via een smartphone
mogelijk te maken.
Advanced Park-functies
Functie haaks inparkeren (vooruit/
achteruit)
De begeleidingsfunctie werkt vanaf het
punt waarop de auto tot stilstand is
gebracht in de buurt van het beoogde
parkeervak tot het moment dat de auto
zich in het parkeervak bevindt.
(→Blz. 318)
Functie wegrijden uit haaks parkeervak
(vooruit/achteruit)
De begeleidingsfunctie werkt vanaf het
punt waarop de auto geparkeerd staat tot
het moment dat de auto zich op een plek
bevindt waar u het parkeervak
gemakkelijk kunt verlaten. (→Blz. 321)
Functie fileparkeren
De begeleidingsfunctie werkt vanaf het
punt waarop de auto tot stilstand is
gebracht in de buurt van het beoogde
parkeervak tot het moment dat de auto
zich in het parkeervak bevindt.
(→Blz. 323)Functie wegrijden uit fileparkeervak
De begeleidingsfunctie werkt vanaf het
punt waarop de auto geparkeerd staat tot
het moment dat de auto zich op een plek
bevindt waar u het parkeervak
gemakkelijk kunt verlaten. (→Blz. 326)
Geheugenfunctie
De begeleidingsfunctie werkt totdat de
auto in een eerder geregistreerd
parkeervak is begeleid. (→Blz. 328)
Afstandsbedieningsfunctie
Door een smartphone te bedienen wordt
van buiten de auto begeleiding gegeven
bij het parkeren in of wegrijden uit een
beoogd parkeervak in de buurt, dat wordt
bevestigd op het scherm van de
smartphone. (→Blz. 332)
WAARSCHUWING!
Waarschuwingen met betrekking tot
het gebruik van het systeem
De herkennings- en
regelmogelijkheden voor dit systeem
zijn beperkt. Vertrouw niet uitsluitend
op dit systeem. Het is altijd de
verantwoordelijkheid van de
bestuurder om de omgeving van de
auto in de gaten te houden en veilig te
rijden.
• Houd de omgeving in de gaten als de
auto rijdt, net als bij elke andere auto.
• Let altijd op de omgeving van de auto
als het systeem in werking is en trap
indien nodig het rempedaal in om
snelheid te minderen of de auto tot
stilstand te brengen.
• Controleer voordat u met parkeren
begint of het beoogde parkeervak
groot genoeg is voor de auto.
5.4 Gebruik van de ondersteunende systemen
308
Page 311 of 586

WAARSCHUWING!(Vervolg)
• Afhankelijk van bijvoorbeeld de staat
van het wegdek of de auto, of de
afstand tussen de auto en het
parkeervak is het wellicht niet
mogelijk een parkeervak te
signaleren of kan het systeem u
mogelijk niet begeleiden tot het punt
waarop het parkeren helemaal is
afgerond.
• Dit systeem begeleidt de auto naar
een geschikte positie om de
rijrichting te veranderen. Als u echter
merkt dat de auto op een bepaald
moment de ernaast geparkeerde
auto te dicht nadert, trap dan het
rempedaal in en zet de transmissie in
een andere stand. Als u dat doet,
neemt het aantal keer dat de auto
van rijrichting verandert echter
mogelijk toe en wordt de auto
mogelijk schuin geparkeerd.
• De volgende objecten worden
mogelijk niet gesignaleerd.
Controleer daarom altijd de
veiligheid van het gebied rondom uw
auto en trap het rempedaal in om de
auto tot stilstand te brengen als de
kans bestaat dat hij een object raakt.
– Dunne objecten zoals draden,
hekken en touwen
– Katoen, sneeuw en andere
materialen die geluidsgolven
absorberen
– Zeer hoekige objecten
– Lage objecten (stoepranden,
parkeerblokken, enz.)
– Hoge objecten waarbij het
bovenste deel uitsteekt
• Zelfs als er zich een object in het
beoogde parkeervak bevindt, wordt
dit mogelijk niet gesignaleerd en
wordt de begeleiding mogelijk toch
gestart.
WAARSCHUWING!(Vervolg)
• Als het systeem in werking is en de
kans bestaat dat uw auto een
voertuig, parkeerblok, object of
persoon raakt, trap dan het
rempedaal in om de auto tot stilstand
te brengen en druk op de
hoofdschakelaar van Advanced Park
om het systeem uit te schakelen.
• Gebruik nooit alleen het
multimedia-display om het gebied
achter de auto te bekijken. De
afbeelding wijkt mogelijk af van de
werkelijke situatie. Als u tijdens het
achteruitrijden alleen het scherm
gebruikt, kan dat leiden tot een
ongeval, bijvoorbeeld een aanrijding
met een ander voertuig. Let bij het
achteruitrijden rechtstreeks of door
gebruik te maken van de spiegels op
de veiligheid van het gebied rondom
de auto, met name achter de auto.
• Bij extreem lage buitentemperaturen
is het scherm mogelijk donker of het
weergegeven beeld onduidelijk.
Controleer ook via de ruiten en
spiegels de veiligheid van het gebied
rondom de auto, aangezien
bewegende objecten mogelijk
vervormd of helemaal niet op het
scherm worden weergegeven.
• In de volgende situaties wordt
Advanced Park, terwijl de auto erdoor
tot stilstand is gebracht, mogelijk
uitgeschakeld en komt de auto
mogelijk in beweging. Trap het
rempedaal onmiddellijk in. Anders
kan zich een ongeval voordoen.
– Wanneer het bestuurdersportier
wordt geopend
– Als instructies van het systeem
niet binnen een bepaalde tijd
worden opgevolgd
– Als het rempedaal wordt ingetrapt
en de auto gedurende een
bepaalde tijd stilstaat
– Wanneer een storing in het
systeem optreedt
5.4 Gebruik van de ondersteunende systemen
309
5
Rijden
Page 312 of 586

WAARSCHUWING!(Vervolg)
• Let goed op de volgende punten,
aangezien het stuurwiel draait als
het systeem in werking is.
– Let erop dat uw stropdas, sjaal of
arm niet door het draaiende
stuurwiel geraakt kan worden.
Houd uw bovenlichaam uit de
buurt van het stuurwiel. Houd ook
kinderen uit de buurt van het
stuurwiel.
– Lange vingernagels kunnen door
het draaiende stuurwiel geraakt
worden waardoor u letsel kunt
oplopen.
– Breng in een noodgeval de auto tot
stilstand door het rempedaal in te
trappen en druk vervolgens op de
hoofdschakelaar van Advanced
Park om het systeem uit te
schakelen.
• Zorg ervoor dat niemand zijn of haar
handen of voeten uit het raam steekt
terwijl dit systeem in werking is.
Voorzorgsmaatregelen voor de
camera's en sensoren
• Vanwege de kenmerken van de
cameralens wijken de op het scherm
weergegeven positie en afstand van
mensen of objecten mogelijk af van
de werkelijke situatie. Raadpleeg
voor meer informatie over het
onderstaande de handleiding voor
het multimediasysteem.
• Neem de voorzorgsmaatregelen voor
het gebruik van de Toyota Parking
Assist-sensor in acht (→blz. 293),
omdat anders een sensor mogelijk
niet goed werkt, hetgeen kan leiden
tot een ongeval.
• In de volgende situaties werken de
sensoren mogelijk niet goed,
hetgeen kan leiden tot een ongeval.
Rijd voorzichtig verder.
WAARSCHUWING!(Vervolg)
– Als er zich een geparkeerde auto
naast het beoogde parkeervak
bevindt en het weergegeven
beoogde parkeervak zich ver van
het werkelijke beoogde parkeervak
bevindt, is een sensor mogelijk
verkeerd uitgelijnd. Laat de auto
nakijken door een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige.
– Plaats geen accessoires binnen het
detectiegebied van de sensoren.
Voor een juiste werking van
Advanced Park
Neem de volgende
voorzorgsmaatregelen in acht. Anders
kan mogelijk niet veilig met de auto
gereden worden en kan een ongeval
het gevolg zijn.
• Gebruik het systeem niet in de
volgende situaties:
– Als u op andere plekken dan in
gebruikelijke parkeervakken wilt
parkeren
– Als de parkeerplaats is bedekt met
zand of grind en er geen duidelijke
belijning is aangebracht
– Als het parkeervak niet horizontaal
is, bijvoorbeeld op een helling, of
als er hoogteverschillen zijn
– Mechanisch parkeersysteem
– Parkeerplaats met een voorziening
die contact maakt met de
onderzijde van de auto
– Als het wegdek bevroren of glad is
of is bedekt met sneeuw
– Als het extreem warm is en het
asfalt zacht is geworden
– Als er zich een object voor de auto
bevindt
– Als er zich een object bevindt
tussen uw auto en de beoogde
parkeerplaats of op de beoogde
parkeerplaats (binnen het
weergegeven blauwe vak)
5.4 Gebruik van de ondersteunende systemen
310
