2023 TOYOTA BZ4X Instructieboekje (in Dutch)

– “P Switch Malfunction Apply
Parking Brake Securely When
Parking See Owner’s Manual”
(Storing in schakelaar stand P.
Activeer parkeerrem goed bij het
parkeren. Zie handleiding)
– “Shift System Unavailable Apply
Parking Brake Securely When
Parking See Owner’s Manual”
(Schakelsysteem niet beschikbaar.
Activeer parkeerrem goed bij het
parkeren. Zie handleiding)
– “Battery Low Shifting Unavailable
See Owner’s Manual” (Accu bijna
leeg. Schakelen niet mogelijk. Zie
handleiding)
• Als een van de onderstaande
meldingen wordt weergegeven op het
multi-informatiedisplay, kan dit
duiden op een storing. Breng de auto
onmiddellijk tot stilstand en neem
contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
– “Braking Power Low” (remkracht
laag)
OPMERKING
Als “High Power Consumption Power
to Climate Temporarily Limited” (Hoog
stroomverbruik. Werking A/C en
verwarming beperkt) veelvuldig wordt
weergegeven
Mogelijk is er een storing met betrekking
tot het laadsysteem of de 12V-accu kan
verouderd zijn. Laat de auto nakijken
door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Als “Battery Low” (batterijpakket
bijna leeg) regelmatig wordt
weergegeven
De 12V-accu kan verouderd zijn.
Wanneer de auto niet wordt gebruikt,
kan de accu ontladen raken. Laat
daarom de auto nakijken door een
OPMERKING(Vervolg)
erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Als “Maintenance Reqd. For Traction
Battery At Your Dealer” (onderhoud bij
dealer vereist voor tractiebatterij)
wordt weergegeven
De tractiebatterij moet worden
nagekeken of vervangen. Laat de auto
onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
• Wanneer u door blijft rijden zonder de
tractiebatterij te laten nakijken, kan
het EV-systeem niet worden gestart.
• Raadpleeg onmiddellijk een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige als het EV-systeem niet
gestart kan worden.
8.2.5 Als uw auto een lekke band
heeft
Uw auto is niet uitgerust met een
reservewiel, maar wel met een
bandenreparatieset.
Een lek dat wordt veroorzaakt door een
spijker of schroef die door het loopvlak
van de band steekt, kan tijdelijk worden
gerepareerd met de bandenreparatieset.
(De set bestaat uit een fles met
bandenreparatievloeistof. De
bandenreparatievloeistof kan slechts één
keer worden gebruikt voor de tijdelijke
reparatie van één band, waarbij de spijker
of schroef in het loopvlak moet blijven
zitten.) Afhankelijk van de beschadiging
van de lekke band kan hij mogelijk niet
gerepareerd worden met de
bandenreparatieset.
8.2 Stappen die genomen moeten worden in noodgevallen
455
8
Bij problemen

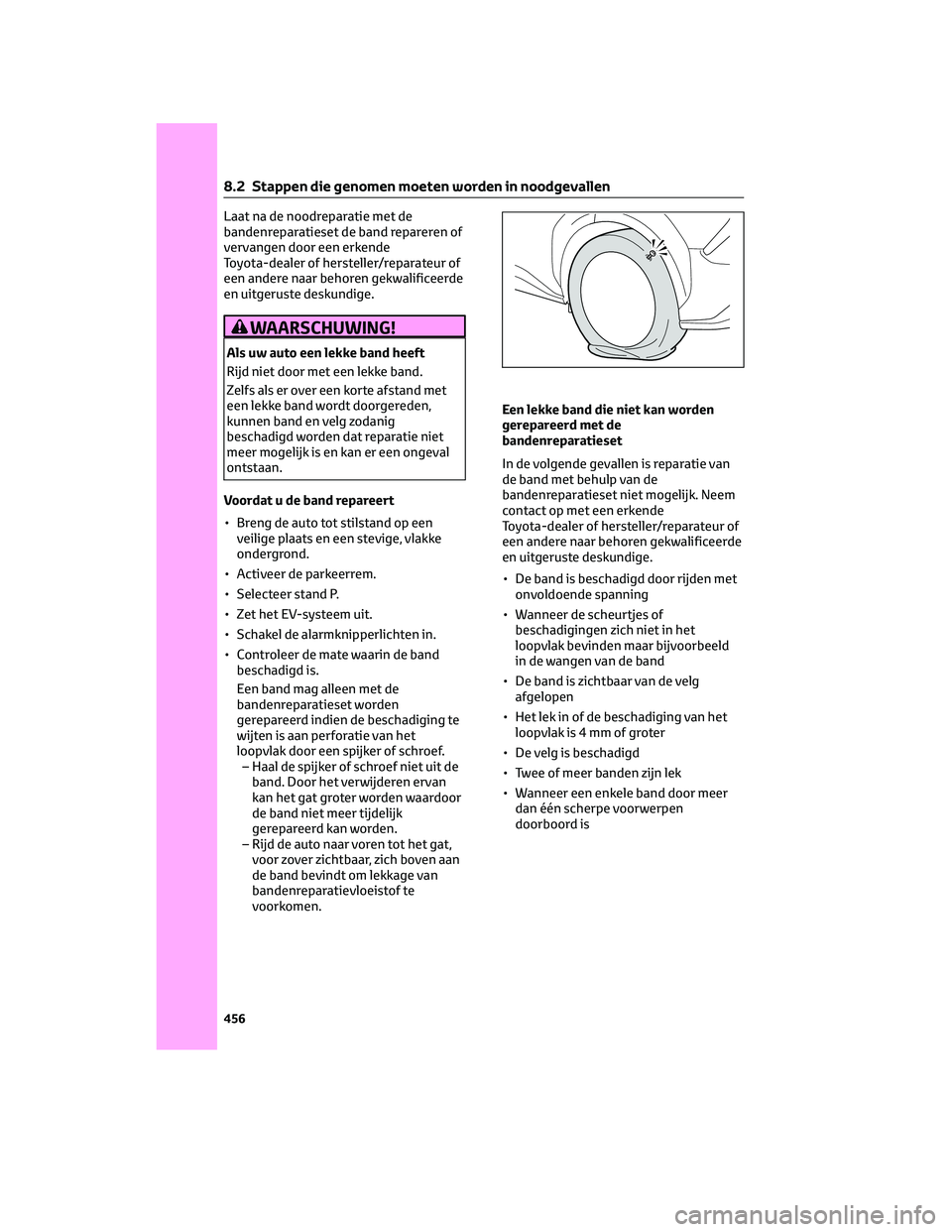

Laat na de noodreparatie met de
bandenreparatieset de band repareren of
vervangen door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
WAARSCHUWING!
Als uw auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met
een lekke band wordt doorgereden,
kunnen band en velg zodanig
beschadigd worden dat reparatie niet
meer mogelijk is en kan er een ongeval
ontstaan.
Voordat u de band repareert
• Breng de auto tot stilstand op een
veilige plaats en een stevige, vlakke
ondergrond.
• Activeer de parkeerrem.
• Selecteer stand P.
• Zet het EV-systeem uit.
• Schakel de alarmknipperlichten in.
• Controleer de mate waarin de band
beschadigd is.
Een band mag alleen met de
bandenreparatieset worden
gerepareerd indien de beschadiging te
wijten is aan perforatie van het
loopvlak door een spijker of schroef.
– Haal de spijker of schroef niet uit de
band. Door het verwijderen ervan
kan het gat groter worden waardoor
de band niet meer tijdelijk
gerepareerd kan worden.
– Rijd de auto naar voren tot het gat,
voor zover zichtbaar, zich boven aan
de band bevindt om lekkage van
bandenreparatievloeistof te
voorkomen.Een lekke band die niet kan worden
gerepareerd met de
bandenreparatieset
In de volgende gevallen is reparatie van
de band met behulp van de
bandenreparatieset niet mogelijk. Neem
contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
• De band is beschadigd door rijden met
onvoldoende spanning
• Wanneer de scheurtjes of
beschadigingen zich niet in het
loopvlak bevinden maar bijvoorbeeld
in de wangen van de band
• De band is zichtbaar van de velg
afgelopen
• Het lek in of de beschadiging van het
loopvlak is 4 mm of groter
• De velg is beschadigd
• Twee of meer banden zijn lek
• Wanneer een enkele band door meer
dan één scherpe voorwerpen
doorboord is
8.2 Stappen die genomen moeten worden in noodgevallen
456

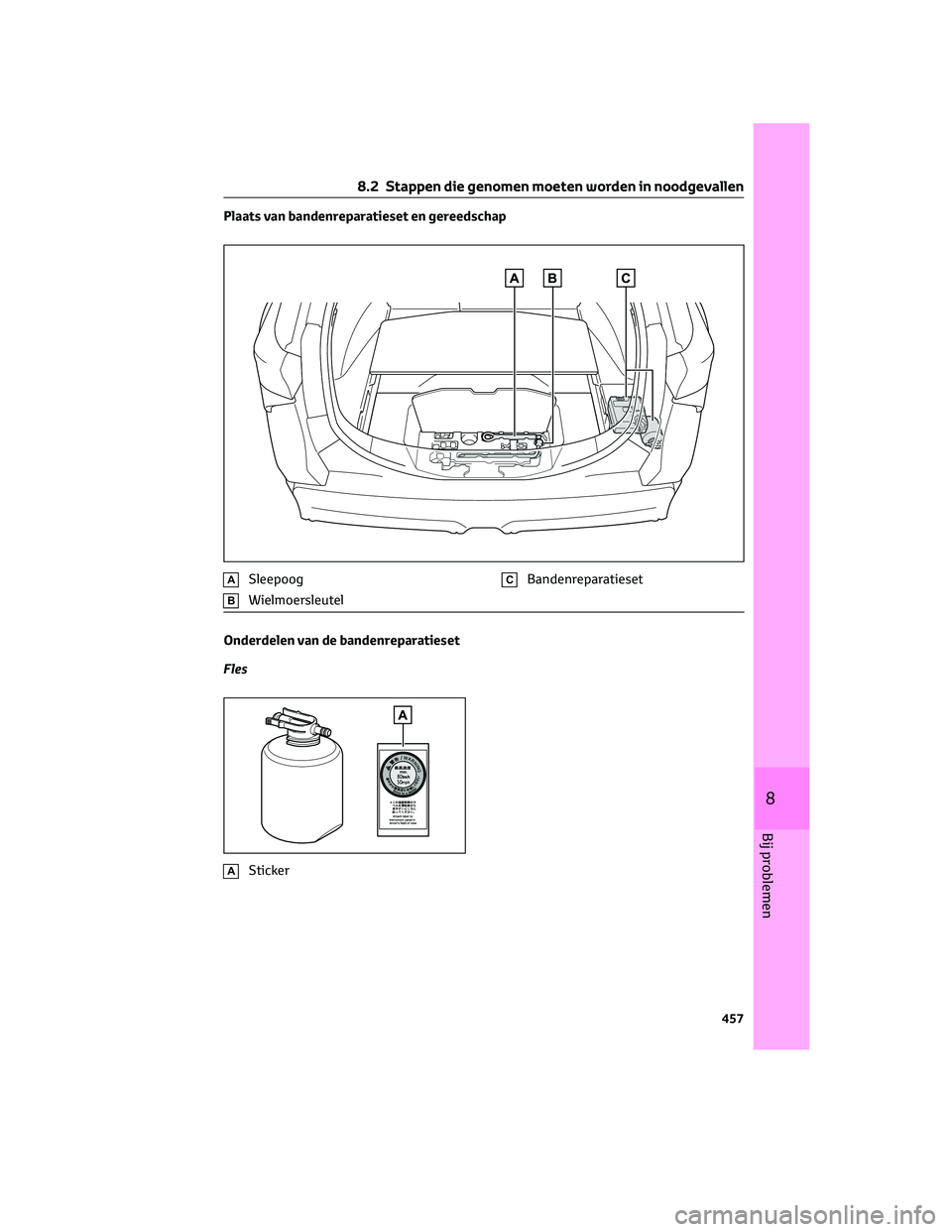

Plaats van bandenreparatieset en gereedschap
ASleepoog
BWielmoersleutel
CBandenreparatieset
Onderdelen van de bandenreparatieset
Fles
ASticker
8.2 Stappen die genomen moeten worden in noodgevallen
457
8
Bij problemen

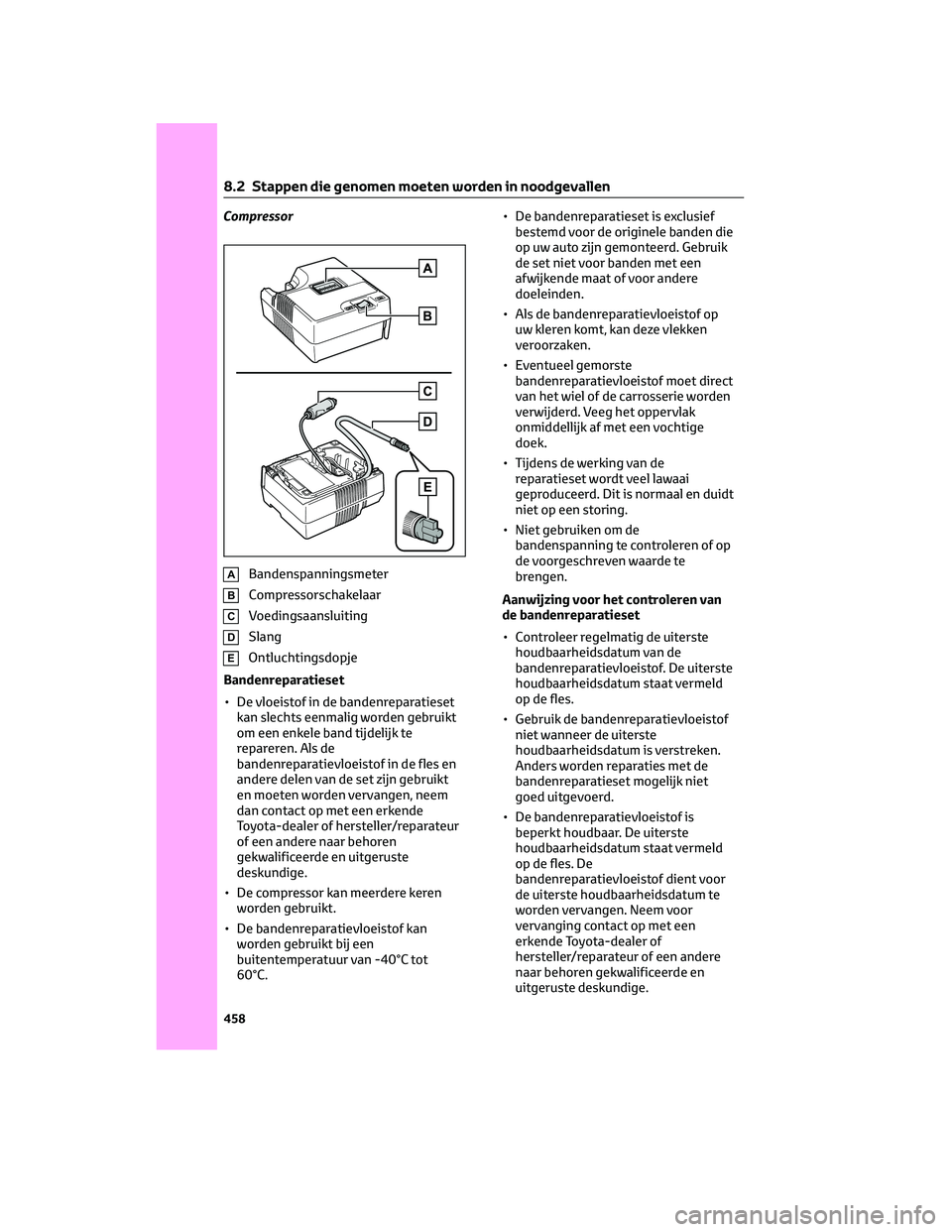

Compressor
ABandenspanningsmeter
BCompressorschakelaar
CVoedingsaansluiting
DSlang
EOntluchtingsdopje
Bandenreparatieset
• De vloeistof in de bandenreparatieset
kan slechts eenmalig worden gebruikt
om een enkele band tijdelijk te
repareren. Als de
bandenreparatievloeistof in de fles en
andere delen van de set zijn gebruikt
en moeten worden vervangen, neem
dan contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
• De compressor kan meerdere keren
worden gebruikt.
• De bandenreparatievloeistof kan
worden gebruikt bij een
buitentemperatuur van -40°C tot
60°C.• De bandenreparatieset is exclusief
bestemd voor de originele banden die
op uw auto zijn gemonteerd. Gebruik
de set niet voor banden met een
afwijkende maat of voor andere
doeleinden.
• Als de bandenreparatievloeistof op
uw kleren komt, kan deze vlekken
veroorzaken.
• Eventueel gemorste
bandenreparatievloeistof moet direct
van het wiel of de carrosserie worden
verwijderd. Veeg het oppervlak
onmiddellijk af met een vochtige
doek.
• Tijdens de werking van de
reparatieset wordt veel lawaai
geproduceerd. Dit is normaal en duidt
niet op een storing.
• Niet gebruiken om de
bandenspanning te controleren of op
de voorgeschreven waarde te
brengen.
Aanwijzing voor het controleren van
de bandenreparatieset
• Controleer regelmatig de uiterste
houdbaarheidsdatum van de
bandenreparatievloeistof. De uiterste
houdbaarheidsdatum staat vermeld
op de fles.
• Gebruik de bandenreparatievloeistof
niet wanneer de uiterste
houdbaarheidsdatum is verstreken.
Anders worden reparaties met de
bandenreparatieset mogelijk niet
goed uitgevoerd.
• De bandenreparatievloeistof is
beperkt houdbaar. De uiterste
houdbaarheidsdatum staat vermeld
op de fles. De
bandenreparatievloeistof dient voor
de uiterste houdbaarheidsdatum te
worden vervangen. Neem voor
vervanging contact op met een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
8.2 Stappen die genomen moeten worden in noodgevallen
458

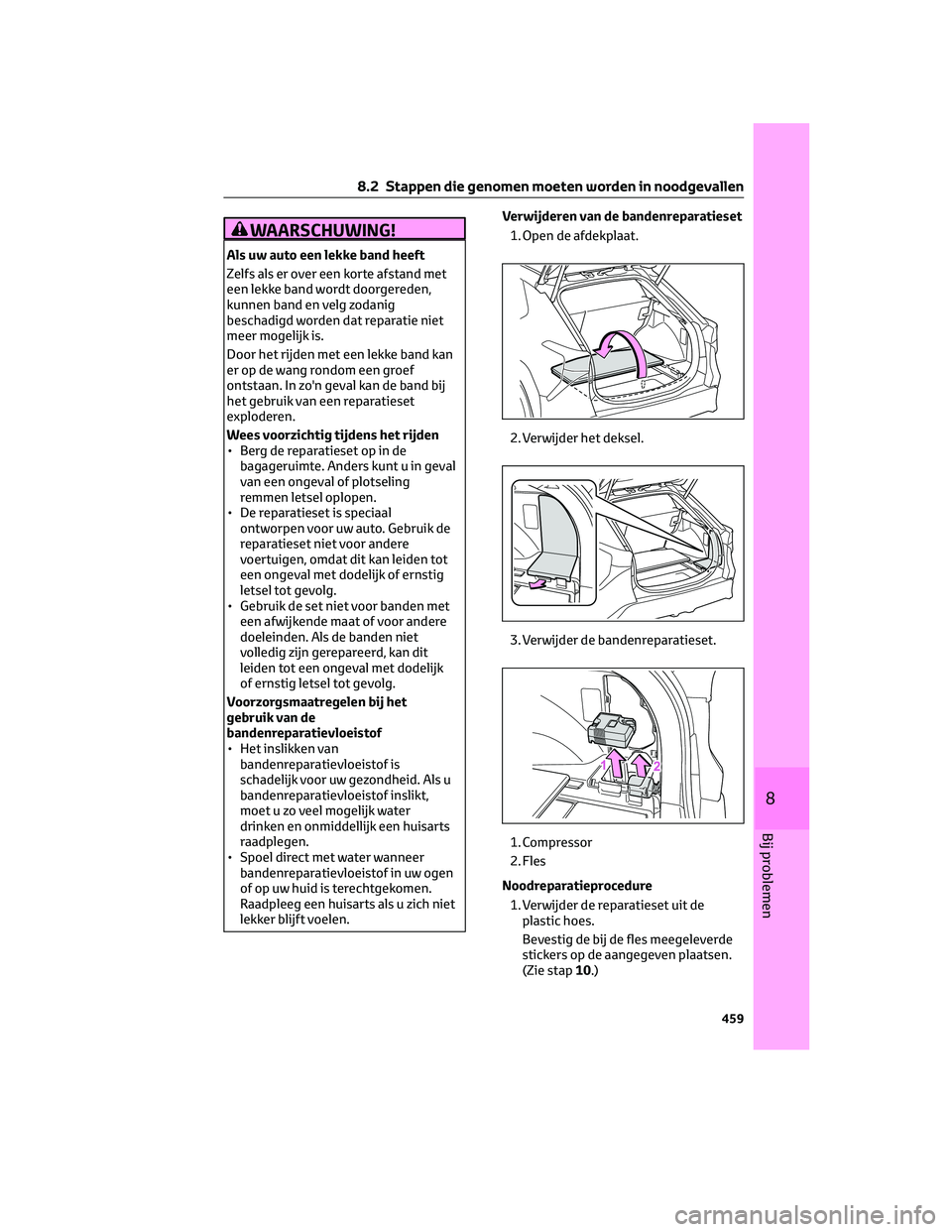

WAARSCHUWING!
Als uw auto een lekke band heeft
Zelfs als er over een korte afstand met
een lekke band wordt doorgereden,
kunnen band en velg zodanig
beschadigd worden dat reparatie niet
meer mogelijk is.
Door het rijden met een lekke band kan
er op de wang rondom een groef
ontstaan. In zo'n geval kan de band bij
het gebruik van een reparatieset
exploderen.
Wees voorzichtig tijdens het rijden
• Berg de reparatieset op in de
bagageruimte. Anders kunt u in geval
van een ongeval of plotseling
remmen letsel oplopen.
• De reparatieset is speciaal
ontworpen voor uw auto. Gebruik de
reparatieset niet voor andere
voertuigen, omdat dit kan leiden tot
een ongeval met dodelijk of ernstig
letsel tot gevolg.
• Gebruik de set niet voor banden met
een afwijkende maat of voor andere
doeleinden. Als de banden niet
volledig zijn gerepareerd, kan dit
leiden tot een ongeval met dodelijk
of ernstig letsel tot gevolg.
Voorzorgsmaatregelen bij het
gebruik van de
bandenreparatievloeistof
• Het inslikken van
bandenreparatievloeistof is
schadelijk voor uw gezondheid. Als u
bandenreparatievloeistof inslikt,
moet u zo veel mogelijk water
drinken en onmiddellijk een huisarts
raadplegen.
• Spoel direct met water wanneer
bandenreparatievloeistof in uw ogen
of op uw huid is terechtgekomen.
Raadpleeg een huisarts als u zich niet
lekker blijft voelen.Verwijderen van de bandenreparatieset
1. Open de afdekplaat.
2. Verwijder het deksel.
3. Verwijder de bandenreparatieset.
1. Compressor
2. Fles
Noodreparatieprocedure
1. Verwijder de reparatieset uit de
plastic hoes.
Bevestig de bij de fles meegeleverde
stickers op de aangegeven plaatsen.
(Zie stap10.)
8.2 Stappen die genomen moeten worden in noodgevallen
459
8
Bij problemen

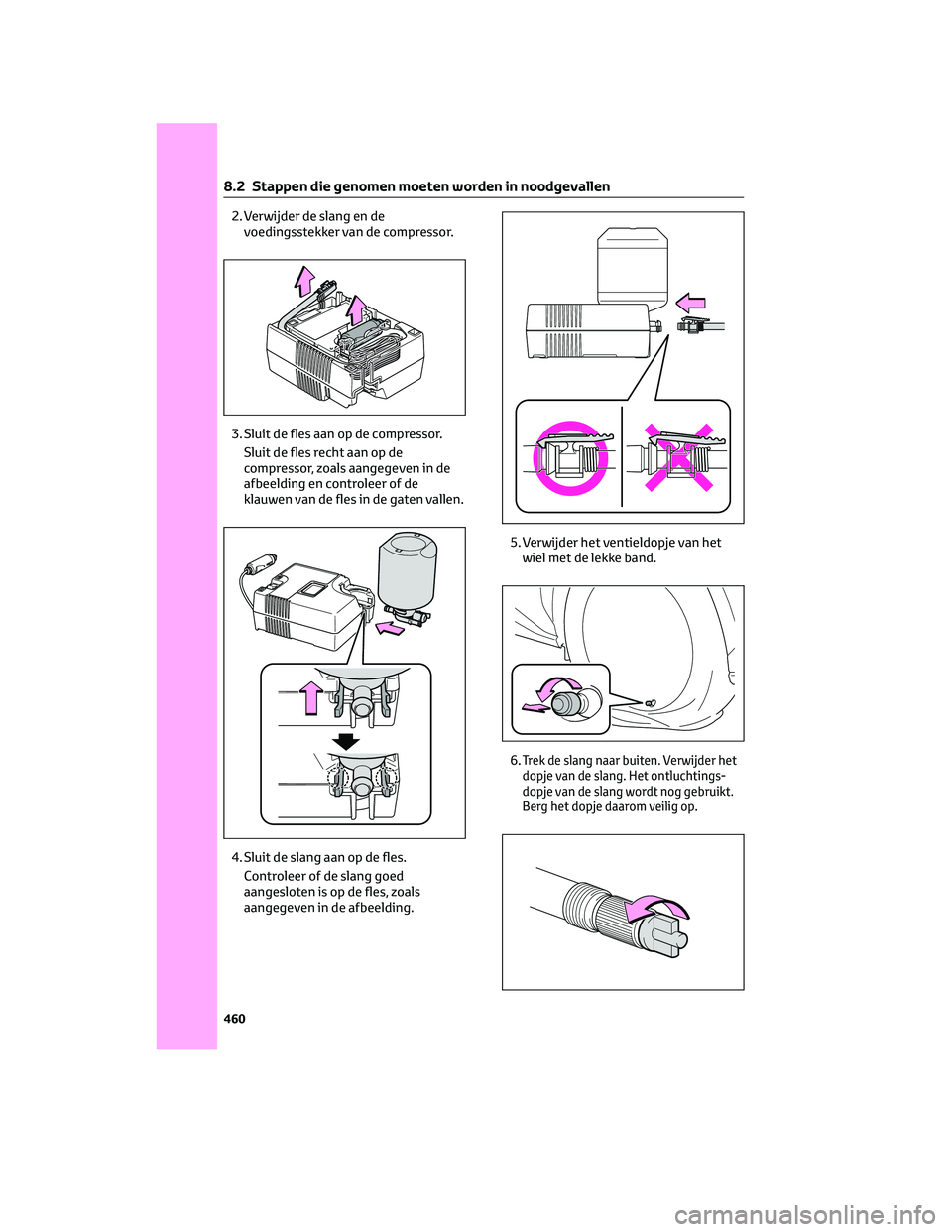

2. Verwijder de slang en de
voedingsstekker van de compressor.
3. Sluit de fles aan op de compressor.
Sluit de fles recht aan op de
compressor, zoals aangegeven in de
afbeelding en controleer of de
klauwen van de fles in de gaten vallen.
4. Sluit de slang aan op de fles.
Controleer of de slang goed
aangesloten is op de fles, zoals
aangegeven in de afbeelding.5. Verwijder het ventieldopje van het
wiel met de lekke band.
6.
Trek de slang naar buiten. Verwijder het
dopje van de slang. Het ontluchtings-
dopje van de slang wordt nog gebruikt.
Berg het dopje daarom veilig op.
8.2 Stappen die genomen moeten worden in noodgevallen
460

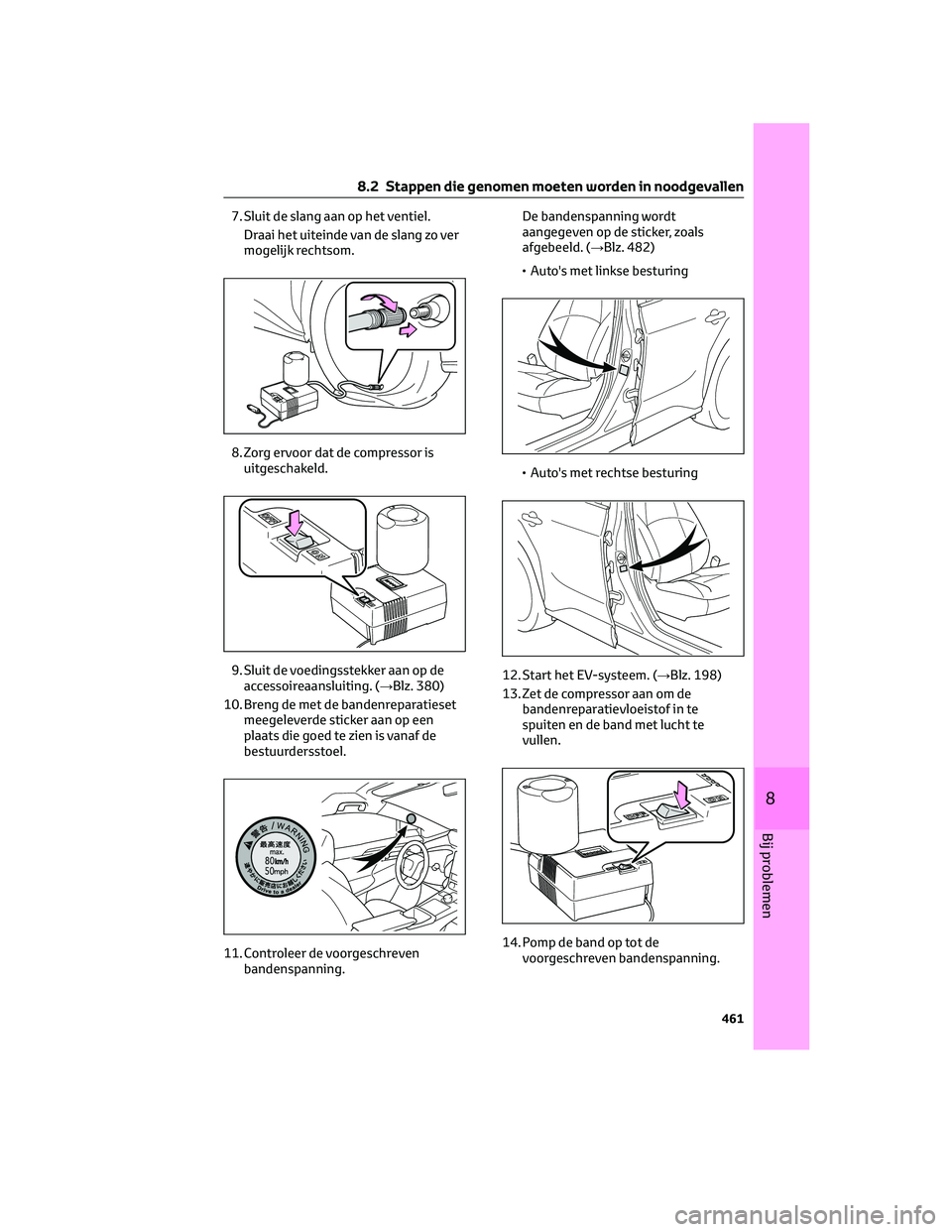

7. Sluit de slang aan op het ventiel.
Draai het uiteinde van de slang zo ver
mogelijk rechtsom.
8. Zorg ervoor dat de compressor is
uitgeschakeld.
9. Sluit de voedingsstekker aan op de
accessoireaansluiting. (→Blz. 380)
10. Breng de met de bandenreparatieset
meegeleverde sticker aan op een
plaats die goed te zien is vanaf de
bestuurdersstoel.
11. Controleer de voorgeschreven
bandenspanning.De bandenspanning wordt
aangegeven op de sticker, zoals
afgebeeld. (→Blz. 482)
• Auto's met linkse besturing
• Auto's met rechtse besturing
12. Start het EV-systeem. (→Blz. 198)
13. Zet de compressor aan om de
bandenreparatievloeistof in te
spuiten en de band met lucht te
vullen.
14. Pomp de band op tot de
voorgeschreven bandenspanning.
8.2 Stappen die genomen moeten worden in noodgevallen
461
8
Bij problemen

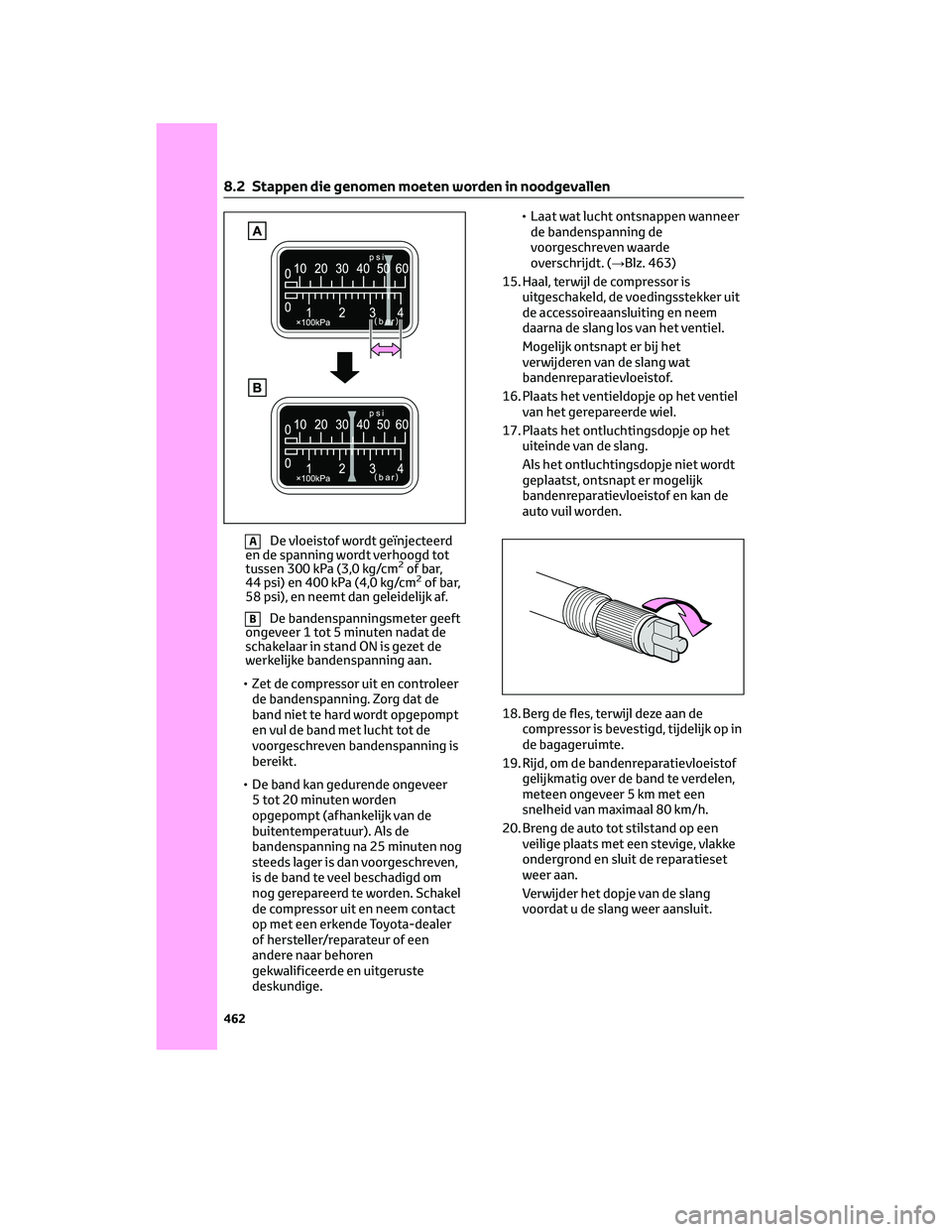

ADe vloeistof wordt geïnjecteerd
en de spanning wordt verhoogd tot
tussen 300 kPa (3,0 kg/cm
2of bar,
44 psi) en 400 kPa (4,0 kg/cm2of bar,
58 psi), en neemt dan geleidelijk af.
BDe bandenspanningsmeter geeft
ongeveer 1 tot 5 minuten nadat de
schakelaar in stand ON is gezet de
werkelijke bandenspanning aan.
• Zet de compressor uit en controleer
de bandenspanning. Zorg dat de
band niet te hard wordt opgepompt
en vul de band met lucht tot de
voorgeschreven bandenspanning is
bereikt.
• De band kan gedurende ongeveer
5 tot 20 minuten worden
opgepompt (afhankelijk van de
buitentemperatuur). Als de
bandenspanning na 25 minuten nog
steeds lager is dan voorgeschreven,
is de band te veel beschadigd om
nog gerepareerd te worden. Schakel
de compressor uit en neem contact
op met een erkende Toyota-dealer
of hersteller/reparateur of een
andere naar behoren
gekwalificeerde en uitgeruste
deskundige.• Laat wat lucht ontsnappen wanneer
de bandenspanning de
voorgeschreven waarde
overschrijdt. (→Blz. 463)
15. Haal, terwijl de compressor is
uitgeschakeld, de voedingsstekker uit
de accessoireaansluiting en neem
daarna de slang los van het ventiel.
Mogelijk ontsnapt er bij het
verwijderen van de slang wat
bandenreparatievloeistof.
16. Plaats het ventieldopje op het ventiel
van het gerepareerde wiel.
17. Plaats het ontluchtingsdopje op het
uiteinde van de slang.
Als het ontluchtingsdopje niet wordt
geplaatst, ontsnapt er mogelijk
bandenreparatievloeistof en kan de
auto vuil worden.
18. Berg de fles, terwijl deze aan de
compressor is bevestigd, tijdelijk op in
de bagageruimte.
19. Rijd, om de bandenreparatievloeistof
gelijkmatig over de band te verdelen,
meteen ongeveer 5 km met een
snelheid van maximaal 80 km/h.
20. Breng de auto tot stilstand op een
veilige plaats met een stevige, vlakke
ondergrond en sluit de reparatieset
weer aan.
Verwijder het dopje van de slang
voordat u de slang weer aansluit.
8.2 Stappen die genomen moeten worden in noodgevallen
462
