2021 TOYOTA RAV4 PLUG-IN HYBRID Manual de utilização (in Portuguese)

329
5 5-2. Procedimentos de condução
Condução
interruptor do travão de estacio-
namento apagam.
Quando colocar a alavanca das
velocidades em P, o travão de
estacionamento será aplicado e
a luz do indicador do travão de
estacionamento e o indicador do
interruptor do travão de estacio-
namento acendem.
Acione a alavanca das velocida-
des com o veículo parado e o pedal
do travão pressionado.
Desligar o modo automático
Com o veículo parado e o pedal do
travão pressionado, pressione o
interruptor do travão de estaciona-
mento e mantenha-o pressionado
até ouvir um sinal sonoro e ser exi-
bida uma mensagem no mostrador
de informações múltiplas.
Funcionamento do travão de esta-
cionamento
Quando o interruptor Power não esti-
ver em ON, não será possível libertar
o travão de estacionamento utilizando
o respetivo interruptor.
Quando o interruptor Power não esti-
ver em ON, o modo automático (apli-
car e libertar automaticamente o
travão de estacionamento) não está
disponível.
Função de desbloqueio automá-
tico do travão de estacionamento
O travão de estacionamento será liber-
tado automaticamente quando o pedal
do acelerador for pressionado lenta-
mente nas condições que se seguem:
A porta do condutor está fechada.
O condutor está a usar o cinto de
segurança.
A alavanca das velocidades está
numa posição de avanço para a
frente ou marcha-atrás.
A lâmpada indicadora de avaria ou a
luz de aviso do sistema de travagem
não está acesa.
Se a função de desbloqueio automático
não funcionar, liberte manualmente o
travão de estacionamento.
Se a mensagem “Travão de esta-
cionamento temporariamente
indisponível” for exibida no mos-
trador de informações múltiplas
Se acionar repetidamente o travão de
estacionamento durante um curto
espaço de tempo, o sistema pode limitar
essa utilização para evitar o sobreaque-
cimento. Se tal acontecer, tente não
acionar o travão de estacionamento. O
funcionamento normal será retomado
ao fim de 1 minuto.
Se a mensagem “Travão de esta-
cionamento indisponível” for exi-
bida no mostrador de informações
múltiplas
Acione o interruptor do travão de esta-
cionamento. Se a mensagem não desa-
parecer após acionar várias vezes o
interruptor, o sistema poderá ter uma
avaria. Leve o veículo a um concessio-
nário Toyota autorizado, reparador
Toyota autorizado ou a qualquer repara-
dor da sua confiança para que este pro-
ceda a uma inspeção.
Som de funcionamento do travão
de estacionamento
Quando o travão de estacionamento for
acionado, poderá ouvir-se o som (sibi-
lante) de um motor. Tal não indica que
haja uma avaria.
Luz do indicador do travão de esta-
cionamento
Dependendo da posição/modo do
interruptor Power, a luz do indicador
do travão de estacionamento acende
e permanece acesa conforme indi-
cado abaixo:
Modo LIG.: Fica acesa até libertar o
travão de estacionamento.
Noutro modo que não LIG.: Perma-
nece acesa durante, aproximada-

3305-2. Procedimentos de condução
mente, 15 segundos.
Quando desligar o interruptor Power
com o travão de estacionamento apli-
cado, a luz do indicador do travão de
estacionamento permanece acesa
durante, cerca de, 15 segundos. Isso
não indica que haja uma avaria.
Quando o interruptor do travão de
estacionamento avariar
O modo automático (aplicar e libertar o
travão de estacionamento) liga automa-
ticamente.
Estacionar o veículo
P.301
Sinal sonoro de aviso de travão de
estacionamento aplicado
Se o veículo circular com o travão de
estacionamento aplicado, soa um aviso
sonoro. A indicação “EPB aplicado” é
exibida no mostrador de informações
múltiplas, (quando o veículo atinge a
velocidade de 5 km/h).
Se a luz de aviso do travão de esta-
cionamento acender
P.568
Utilização no inverno
P.450
AVISO
Quando estacionar o veículo
Não deixe uma criança sozinha dentro
do veículo. A criança pode, inadvertida-
mente, libertar o travão de estaciona-
mento e existe o perigo do veículo se
mover o que, eventualmente, pode pro-
vocar um acidente, resultando em
morte ou ferimentos graves.
Interruptor do travão de estacio-
namento
Não coloque objetos próximo do
interruptor do travão de estaciona-
mento. Os objetos podem interferir
com o interruptor e este pode ser
acionado inadvertidamente.
ATENÇÃO
Quando estacionar o veículo
Antes de sair do veículo, coloque a
alavanca das velocidades em P, apli-
que o travão de estacionamento e
certifique-se de que o veículo não se
move.
ATENÇÃO
Quando existirem avarias no sis-
tema
Pare o veículo num local seguro e
verifique as mensagens de aviso.
Quando não for possível libertar
o travão de estacionamento
devido a uma avaria
Conduzir com o travão de estaciona-
mento aplicado pode provocar
sobreaquecimento dos componen-
tes, o que poderá afetar o desempe-
nho dos travões e aumentar o seu
desgaste.
Se tal ocorrer, leve imediatamente o
veículo a um concessionário Toyota
autorizado, reparador Toyota autori-
zado ou a qualquer reparador da sua
confiança para que este proceda a
uma inspeção.

331
5 5-2. Procedimentos de condução
Condução
Prima o interruptor do travão esta-
cionário temporário para ativar o
sistema.
O indicador do travão estacionário tem-
porário em “standby” (em espera)
(verde) acende. Enquanto o sistema
mantiver a travagem, o indicador do
travão estacionário temporário acio-
nado (amarelo) acende.
Condições de funcionamento do
sistema de travão estacionário
temporário
O sistema de travão estacionário tem-
porário não pode ser ativado nas
seguintes condições:
A porta do condutor não está fechada.
O condutor não está a utilizar o cinto
de segurança.
Se uma das condições acima indicadas for detetada quando o sistema de travão
estacionário temporário estiver ativado, o
sistema desliga-se e a luz do indicador do
travão estacionário temporário em “stan-
dby” (em espera) apaga. Para além disso,
se uma das condições for detetada
enquanto o sistema estiver em funciona-
mento, é emitido um sinal sonoro de aviso
e será exibida uma mensagem no mostra-
dor de informações múltiplas. De seguida,
o travão de estacionamento será aplicado
automaticamente.
Travão estacionário temporárioSe libertar o pedal do travão durante,
cerca de, 3 minutos após o sistema ter
sido ativado, o travão de estaciona-
mento é automaticamente aplicado.
Neste caso, é emitido um sinal sonoro
de aviso e é exibida uma mensagem no
mostrador de informações múltiplas.
Para desligar o sistema enquanto
este estiver a manter a travagem,
pressione firmemente o pedal do tra-
vão e volte a pressionar a tecla.
O travão estacionário temporário
pode não conseguir manter o veículo
imóvel quando este estiver num
declive acentuado. Nesta situação,
pode ser necessário que o condutor
aplique os travões. É emitido um sinal
sonoro de aviso e será exibida uma
mensagem no mostrador de informa-
ções múltiplas a informar o condutor
sobre esta situação. Se for exibida
uma mensagem de aviso no mostra-
dor de informações múltiplas, leia-a e
siga as instruções.
Quando o travão de estaciona-
mento for aplicado automatica-
mente enquanto o sistema estiver a
manter os travões
Execute um dos seguintes procedimentos
para libertar o travão de estacionamento.
Pressione o pedal do acelerador. (O
travão de estacionamento não será
libertado automaticamente se o cinto
de segurança não estiver apertado.)
Acione o interruptor do travão de
estacionamento com o pedal do tra-
vão pressionado.
Certifique-se de que a luz do indicador
do travão de estacionamento apaga.
(P.328)
Quando é necessário fazer uma
inspeção num concessionário
Toyota autorizado, reparador
Toyota autorizado ou em qualquer
reparador da sua confiança
Quando o indicador do travão estacioná-
Travão Estacionário
Temporário
O sistema de Travão Estacionário
Temporário mantém os travões
aplicados quando a alavanca das
velocidades estiver numa posição
de avanço para a frente ou em N
com o sistema ligado e o pedal do
travão estiver pressionado para
parar o veículo. O sistema liberta o
travão quando pressionar o pedal
do acelerador com a alavanca das
velocidades numa posição de
avanço para a frente, a fim de pro-
porcionar um arranque suave.
Ativar o sistema
A
B

3325-2. Procedimentos de condução
rio temporário em “standby” (verde) não
acender mesmo que esteja a pressionar o
interruptor do travão estacionário tempo-
rário e as condições de funcionamento
estiverem reunidas, o sistema pode estar
avariado. Leve o veículo a um concessio-
nário Toyota autorizado, reparador Toyota
autorizado ou a qualquer reparador da
sua confiança para que este proceda a
uma inspeção.
Se a mensagem “Avaria do blo-
queio do travão Pressione o travão
para desativar Contacte o conces-
sionário” ou “Avaria do bloqueio
do travão Contacte o concessioná-
rio” for exibida no mostrador de
informações múltiplas
O sistema pode estar avariado. Leve
imediatamente o veículo a um conces-
sionário Toyota autorizado, reparador
Toyota autorizado ou a qualquer repara-
dor da sua confiança para que este pro-
ceda a uma inspeção.
Mensagens de aviso e sinais sonoros
As mensagens de aviso e os sinais sono-
ros são utilizados para indicar uma avaria
no sistema ou para informar o condutor as
sobre precauções a ter. Se for apresen-
tada uma mensagem de aviso no mostra-
dor de informações múltiplas, leia a
mensagem e siga as instruções.
Se o indicador do travão estacioná-
rio temporário acionado piscar
P.574
AVISO
Quando o veículo está num
declive acentuado
Tenha cuidado quando utilizar o travão
estacionário temporário num declive
acentuado. O travão estacionário tem-
porário pode não conseguir manter o
veículo imóvel nesta situação.
Quando estiver parado numa
estrada escorregadia
O sistema não consegue parar o veí-
culo quando a capacidade de aderên-
cia dos pneus já tiver sido
ultrapassada. Não utilize o sistema
quando estiver parado numa estrada
escorregadia.
ATENÇÃO
Quando estacionar o veículo
O travão estacionário temporário não
foi concebido para ser utilizado
quando estaciona o veículo por um
longo período de tempo. Se desligar o
interruptor Power enquanto o sistema
estiver ativado, este poderá ser desa-
tivado, o que pode fazer com que o
veículo se mova. Quando acionar o
interruptor Power, pressione o pedal
do travão, coloque a alavanca das
velocidades em P e, de seguida, apli-
que o travão de estacionamento.

333
5 5-3. Funcionamento das luzes e do limpa-vidros
Condução
5-3.Funcionamento das luzes e do limpa-vidros
Se acionar o interruptor , as
luzes acendem conforme se segue:
1 As luzes de mínimos, de
presença, da chapa de matrí-
cula e do painel de instrumentos
acendem.
2 As luzes dos faróis e todas
as luzes acima mencionadas
acendem.
3 As luzes dos faróis, as
luzes para circulação diurna
(P.333) e todas as luzes
acima mencionadas acendem e
apagam, automaticamente.
O modo Auto pode ser utilizado
quando
O interruptor Power estiver em ON.
Sistema de iluminação para circu-
lação diurna
Para que o seu veículo seja mais visível aos outros condutores durante a condu-
ção diurna, as luzes para circulação
diurna acendem automaticamente sem-
pre que colocar o sistema híbrido em
funcionamento e libertar o travão de
estacionamento com o interruptor dos
faróis na posição . (Iluminação
mais brilhante do que as luzes de míni-
mos.) As luzes para circulação diurna
não foram concebidas para serem utili-
zadas à noite.
Sensor de controlo dos faróis
O sensor pode não funcionar devida-
mente se estiver obstruído por um
objeto ou se afixar algo no para-brisas
que bloqueie o sensor. Estas situações
interferem com a capacidade do sensor
de detetar o nível da luz ambiente, o
que pode provocar uma avaria no sis-
tema automático dos faróis.
Sistema automático para desligar
os faróis
Quando o interruptor das luzes estiver
na posição ou : Os faróis e
as luzes de nevoeiro da frente desli-
gam se colocar o interruptor Power
em ACC ou OFF (desligado).
Quando o interruptor dos faróis esti-
ver na posição : Os faróis e todas
as luzes apagam depois de colocar o
interruptor Power em ACC ou OFF
(desligado).
Para voltar a ligar as luzes, coloque o
interruptor Power em LIG. ou coloque o
interruptor das luzes na posição
uma vez e, de seguida, novamente na
posição ou .
Sinal sonoro de aviso de luz
Quando colocar o interruptor Power em
ACC ou OFF (desligado) e abrir a porta
Interruptor dos faróis
Os faróis podem ser acionados
manual ou automaticamente.
Ligar os faróis

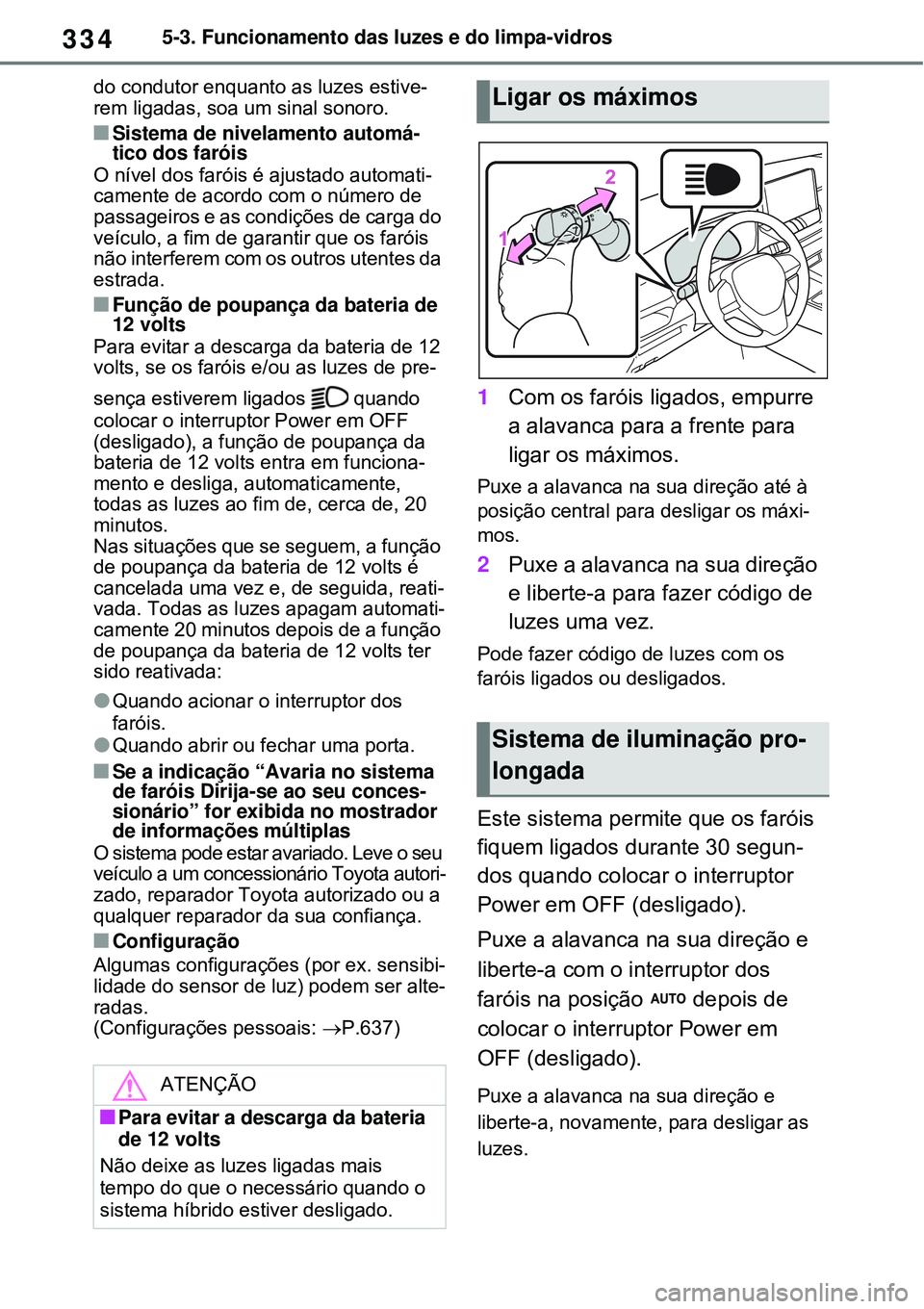

3345-3. Funcionamento das luzes e do limpa-vidros
do condutor enquanto as luzes estive-
rem ligadas, soa um sinal sonoro.
Sistema de nivelamento automá-
tico dos faróis
O nível dos faróis é ajustado automati-
camente de acordo com o número de
passageiros e as condições de carga do
veículo, a fim de garantir que os faróis
não interferem com os outros utentes da
estrada.
Função de poupança da bateria de
12 volts
Para evitar a descarga da bateria de 12
volts, se os faróis e/ou as luzes de pre-
sença estiverem ligados quando
colocar o interruptor Power em OFF
(desligado), a função de poupança da
bateria de 12 volts entra em funciona-
mento e desliga, automaticamente,
todas as luzes ao fim de, cerca de, 20
minutos.
Nas situações que se seguem, a função
de poupança da bateria de 12 volts é
cancelada uma vez e, de seguida, reati-
vada. Todas as luzes apagam automati-
camente 20 minutos depois de a função
de poupança da bateria de 12 volts ter
sido reativada:
Quando acionar o interruptor dos
faróis.
Quando abrir ou fechar uma porta.
Se a indicação “Avaria no sistema
de faróis Dirija-se ao seu conces-
sionário” for exibida no mostrador
de informações múltiplas
O sistema pode estar avariado. Leve o seu
veículo a um concessionário Toyota autori-
zado, reparador Toyota autorizado ou a
qualquer reparador da sua confiança.
Configuração
Algumas configurações (por ex. sensibi-
lidade do sensor de luz) podem ser alte-
radas.
(Configurações pessoais: P.637)
1Com os faróis ligados, empurre
a alavanca para a frente para
ligar os máximos.
Puxe a alavanca na sua direção até à
posição central para desligar os máxi-
mos.
2Puxe a alavanca na sua direção
e liberte-a para fazer código de
luzes uma vez.
Pode fazer código de luzes com os
faróis ligados ou desligados.
Este sistema permite que os faróis
fiquem ligados durante 30 segun-
dos quando colocar o interruptor
Power em OFF (desligado).
Puxe a alavanca na sua direção e
liberte-a com o interruptor dos
faróis na posição depois de
colocar o interruptor Power em
OFF (desligado).
Puxe a alavanca na sua direção e
liberte-a, novamente, para desligar as
luzes.ATENÇÃO
Para evitar a descarga da bateria
de 12 volts
Não deixe as luzes ligadas mais
tempo do que o necessário quando o
sistema híbrido estiver desligado.
Ligar os máximos
Sistema de iluminação pro-
longada

335
5 5-3. Funcionamento das luzes e do limpa-vidros
Condução
*: Se equipado
1Prima o interruptor da Luz Auto-
mática de Máximos.
2Empurre a alavanca para a
frente com o interruptor dos
faróis na posição ou .
AHB (Luz Automática de
Máximos)*
A Luz Automática de Máximos
utiliza um sensor de câmara
integrado no veículo para ava-
liar a intensidade da ilumina-
ção pública, dos veículos que
circulam à sua frente, etc. e
liga e desliga os máximos
automaticamente, conforme
necessário.
AVISO
Limitações da Luz Automática de
Máximos
Não confie excessivamente na Luz
Automática de Máximos. Conduza
sempre com segurança tendo o cui-
dado de observar a área circundante e
de ligar ou desligar as luzes de máxi-
mos manualmente, se necessário.
Para evitar o funcionamento
incorreto da Luz Automática de
Máximos
Não sobrecarregue o veículo.
Ativar a Luz Automática de
Máximos

3365-3. Funcionamento das luzes e do limpa-vidros
O indicador da luz automática de máxi-
mos acende quando o sistema estiver
em funcionamento.
Condições de funcionamento do
Sistema de Iluminação Adaptativa
da Luz Automática de Máximos
Quando todas as condições seguintes
são reunidas, a luz de máximos será
ligada, automaticamente, e o sistema
funciona (após cerca de 1 segundo):
• A velocidade do veículo é de aproxi-
madamente 30 km/h, ou superior.
• A área em frente do veículo está escura.
• Não existem veículos à frente com
luzes de presença ou faróis ligados.
• Existe muito pouca iluminação na
estrada à frente do veículo.
Quando todas as condições seguintes
são reunidas, as luzes de máximos
desliga-se automaticamente:
• A velocidade do veículo baixa para,
aproximadamente, 25 km/h, ou menos.
• A área à frente do veículo não está
escura.
• Há veículos à frente com faróis ou
luzes de presença ligados.
• Existe bastante iluminação na estrada
à frente do veículo.
Informação do sensor de deteção
da câmara
As luzes de máximos podem não des-
ligar, automaticamente, nas seguintes
situações:
• Quando os veículos à frente surgem
de repente, numa curva.
• Quando outro veículo se atravessa à
frente do seu.
• Quando os veículos à frente estão
ocultos devido a curvas sucessivas,
separadores ou árvores na berma da
estrada.
• Quando os veículos à frente surgem da
faixa mais afastada numa via larga.
• Quando os veículos à frente não têm
luzes.
As luzes de máximos podem desligar
se for detetado um veículo à frente
que está a utilizar as luzes de
nevoeiro, com os faróis desligados.
As luzes das casas, da rua, sinais de
trânsito e a luz dos cartazes ilumina-
dos, dos sinais luminosos e de outros
objetos refletores, podem fazer com
que as luzes de máximos mudem
para o sombreado da luz dos máxi-
mos, que as luzes de máximos não
mudem para o sombreado da luz dos
máximos ou alterar a área que não
está iluminada.
Os seguintes fatores podem afetar o
tempo necessário para ligar ou desli-
gar as luzes de máximos ou a veloci-
dade à qual as áreas não iluminadas
mudam:
• O brilho dos faróis, luzes de nevoeiro
e luzes de presença dos veículos à
frente
• O movimento e a direção dos veículos
à frente
• Quando um veículo à frente só tem
luzes operacionais de um lado
• Quando um veículo à frente é um veí-
culo de duas rodas
• O estado da estrada (declives, curvas,
estado da superfície da estrada, etc.)
• O número de passageiros e a quanti-
dade de bagagem
O controlo da distribuição da luz dos
faróis pode mudar inesperadamente.
Bicicletas ou objetos semelhantes
podem não ser detetados.
Nas seguintes situações, o sistema
pode não ser capaz de detetar corre-
tamente o nível de luminosidade cir-
cundante. Tal pode fazer com que os
máximos continuem ligados ou que os
máximos pisquem ou encandeiam os
peões ou os veículos à frente. Neste
caso, é necessário alternar, manual-
mente, entre máximos e médios.
• Quando conduz com mau tempo
(chuva forte, neve, nevoeiro, tempes-
tades de areia, etc.)
• Quando o para-brisas está obscure-
cido pelo nevoeiro, neblina, gelo, suji-
dade, etc.
• Quando o para-brisas está rachado
ou danificado.
• Quando o sensor da câmara está
deformado ou sujo.
• Quando a temperatura do sensor da
câmara está extremamente elevada.
• Quando os níveis de luminosidade cir-
