2021 TOYOTA RAV4 PLUG-IN HYBRID Manual de utilização (in Portuguese)

377
5 5-5. Utilização dos sistemas de apoio à condução
Condução
Condições nas quais a função
pode não atuar nem detetar corre-
tamente
Nas seguintes situações, o RSA não
funciona normalmente e pode não reco-
nhecer sinais, exibir o sinal incorreto,
etc. No entanto, isso não indica que
haja uma avaria.
A câmara da frente está desalinhada
devido a um impacto forte que foi apli-
cado ao sensor, etc.
Existe sujidade, neve, autocolantes,
etc. no para-brisas junto à câmara da
frente.
Condições meteorológicas adversas,
tais como chuva intensa, nevoeiro,
neve ou tempestades de areia.
As luzes de um veículo que circula em
sentido contrário, luz do sol, etc., inci-
dem na câmara da frente.
O sinal está sujo, desbotado, incli-
nado ou torto.
Todo ou parte do sinal está oculto pelas
folhas de uma árvore, um poste, etc.
O sinal só é visível para a câmara da
frente durante um curto período de
tempo.
O cenário de condução (mudança de
direção, mudança de faixa, etc.) é mal
avaliado.
Mesmo que exista um sinal que não é
apropriado para a faixa que está a ser
percorrida, tal como um sinal imedia-
tamente após um ramal da autoes-
trada, ou numa faixa adjacente
imediatamente antes da convergência
de estradas.
Há autocolantes afixados na parte tra-
seira do veículo que circula à sua
frente.
É reconhecido um sinal parecido com
um sinal compatível com o sistema.
Os sinais de limite de velocidade de
estradas laterais podem ser deteta-
dos e exibidos (se posicionados à
vista da câmara da frente), enquanto
o veículo estiver a circular na estrada
principal.
Os sinais de limite de velocidade das
estradas de saída de rotunda podem
ser detetados e exibidos (se posicio-nados à vista da câmara da frente)
enquanto estiver a fazer a rotunda.
A parte da frente do veículo está
levantada ou rebaixada devido à
carga que transporta.
A luminosidade envolvente não é sufi-
ciente ou altera subitamente.
Quando é detetado um sinal desti-
nado a camiões, etc.
O veículo está a circular num país
onde a orientação do trânsito é dife-
rente.
O mapa do sistema de navegação é
antigo.
O sistema de navegação está desa-
tualizado. (Para veículos com sistema
de navegação).
O sistema de navegação não está a
funcionar. (Para veículos com sistema
de navegação)
A informação de velocidade exibida
no medidor e a informação exibida no
sistema de navegação podem ser
diferentes uma vez que o sistema de
navegação utiliza os dados do mapa.
Visualização do sinal de limite de
velocidade
Se o interruptor Power tiver sido colo-
cado em OFF (desligado) enquanto
estava a ser exibido um sinal de limite
de velocidade no mostrador de informa-
ções múltiplas, este volta a ser exibido
quando voltar a colocar o interruptor
Power em LIG.
Se a indicação “Avaria no RSA.
Contacte o seu concessionário.”
for exibida
O sistema pode estar avariado. Leve o
veículo a um concessionário Toyota
autorizado, reparador Toyota autorizado
ou a qualquer reparador da sua con-
fiança para que este proceda a uma ins-
peção.
Configuração
As configurações podem ser personali-
zadas.
(Configurações pessoais: P.186)

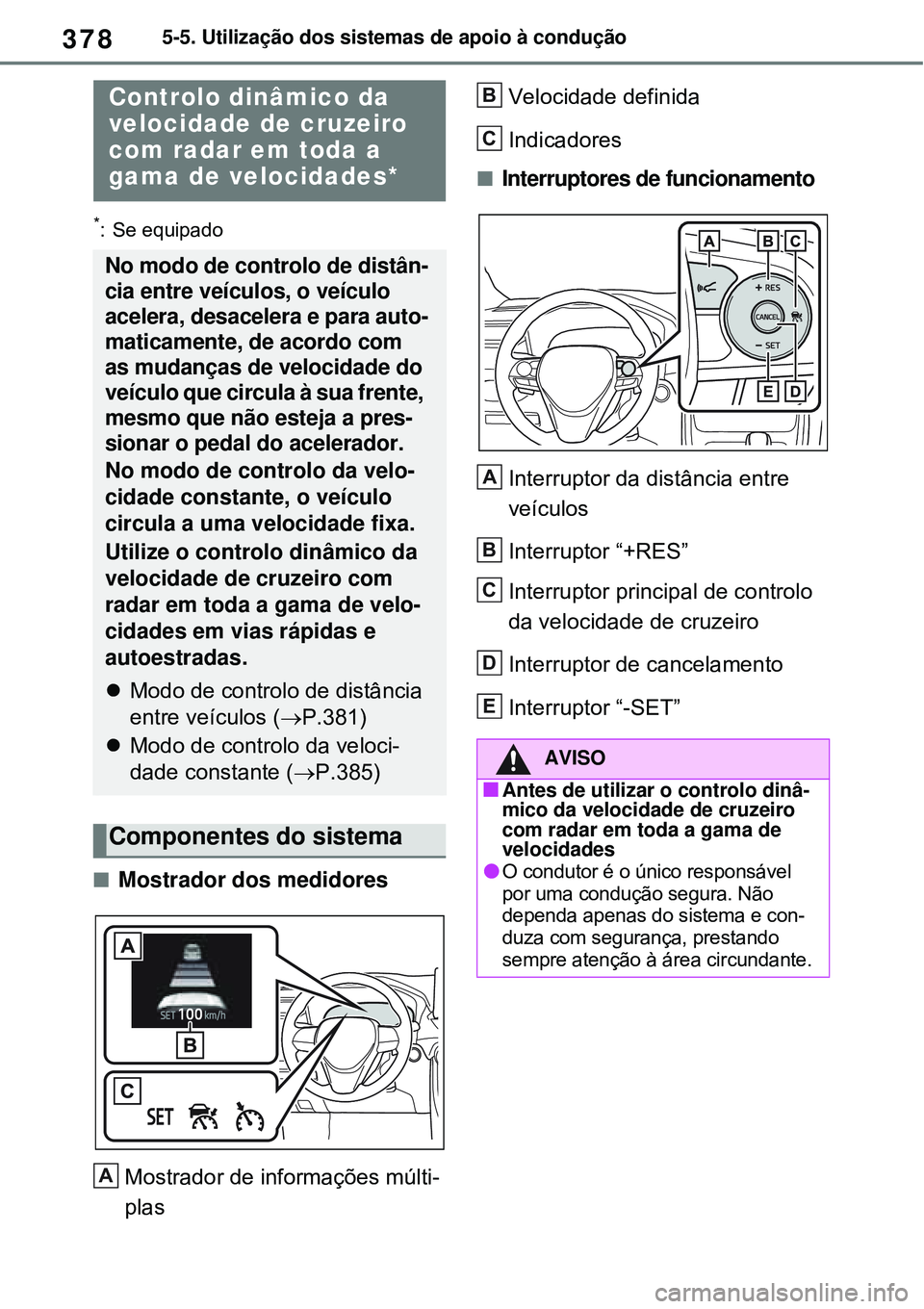

3785-5. Utilização dos sistemas de apoio à condução
*: Se equipado
Mostrador dos medidores
Mostrador de informações múlti-
plasVelocidade definida
Indicadores
Interruptores de funcionamento
Interruptor da distância entre
veículos
Interruptor “+RES”
Interruptor principal de controlo
da velocidade de cruzeiro
Interruptor de cancelamento
Interruptor “-SET”
Controlo dinâmico da
velocidade de cruzeiro
com radar em toda a
gama de velocidades*
No modo de controlo de distân-
cia entre veículos, o veículo
acelera, desacelera e para auto-
maticamente, de acordo com
as mudanças de velocidade do
veículo que circula à sua frente,
mesmo que não esteja a pres-
sionar o pedal do acelerador.
No modo de controlo da velo-
cidade constante, o veículo
circula a uma velocidade fixa.
Utilize o controlo dinâmico da
velocidade de cruzeiro com
radar em toda a gama de velo-
cidades em vias rápidas e
autoestradas.
Modo de controlo de distância
entre veículos (P.381)
Modo de controlo da veloci-
dade constante (P.385)
Componentes do sistema
A
AVISO
Antes de utilizar o controlo dinâ-
mico da velocidade de cruzeiro
com radar em toda a gama de
velocidades
O condutor é o único responsável
por uma condução segura. Não
dependa apenas do sistema e con-
duza com segurança, prestando
sempre atenção à área circundante.
B
C
A
B
C
D
E

379
5 5-5. Utilização dos sistemas de apoio à condução
Condução
O controlo dinâmico da velocidade
de cruzeiro com radar em toda a
gama de velocidades presta assis-
tência à condução para que o con-
dutor não tenha tanto trabalho. No
entanto, existem limitações à assis-
tência prestada.
Leia atentamente as seguintes condi-
ções. Não confie exclusivamente
neste sistema e conduza sempre com
cuidado.
• Quando o sensor não conseguir
detetar corretamente o veículo que
circula à sua frente: P.388
• Condições nas quais o modo de
controlo de distância entre veícu-
los pode não funcionar correta-
mente:P.389
Defina a velocidade apropriada de
acordo com o limite de velocidade,
fluxo de trânsito, condições da
estrada, condições meteorológi-
cas, etc. O condutor é responsável
por verificar a velocidade definida.
Mesmo quando o sistema estiver a
funcionar normalmente, o estado
do veículo que circula à sua frente
detetado pelo sistema pode diferir
do estado observado pelo condu-
tor. Sendo assim, o condutor deve
estar sempre alerta, avaliar o
perigo de cada situação e conduzir
com segurança. Confiar exclusiva-
mente neste sistema ou assumir
que o sistema garante segurança
absoluta durante a condução pode
levar a um acidente, resultando em
morte ou ferimentos graves.
Desligue o controlo dinâmico da
velocidade de cruzeiro com radar
em toda a gama de velocidades uti-
lizando o interruptor principal do
controlo da velocidade de cruzeiro
quando não o estiver a utilizar.
AVISO
Cuidados com os sistemas de
apoio à condução
Cumpra com as seguintes precau-
ções, uma vez que existem limitações
à assistência prestada pelo sistema.
O não cumprimento das mesmas
pode provocar um acidente, resul-
tando em morte ou ferimentos gra-
ves.
Ajudar o condutor a medir a distân-
cia entre veículos
O controlo dinâmico da velocidade de
cruzeiro com radar em toda a gama
de velocidades destina-se apenas a
ajudar o condutor a determinar a dis-
tância entre o seu veículo e o veículo
que circula à sua frente. Não se trata
de um mecanismo que permita uma
condução negligente ou desatenta,
nem tão pouco é um sistema que
possa ajudar o condutor em condi-
ções de fraca visibilidade.
O condutor continua a ter de prestar
atenção à área que circunda o veí-
culo.
Ajudar o condutor a avaliar a dis-
tância adequada entre veículos
O controlo dinâmico da velocidade de
cruzeiro com radar em toda a gama
de velocidades determina se a distân-
cia entre o seu veículo e o veículo
que circula à sua frente está dentro
dos limites definidos. Este sistema
não faz qualquer outro tipo de avalia-
ção. Sendo assim, é absolutamente
necessário que o condutor perma-
neça atento e determine se existe ou
não a possibilidade de perigo em
qualquer situação.

3805-5. Utilização dos sistemas de apoio à condução
Ajudar o condutor a manobrar o
veículo
O controlo dinâmico da velocidade de
cruzeiro com radar em toda a gama
de velocidades não previne nem evita
uma colisão com os veículos que cir-
culam à sua frente.
Sendo assim, se houver qualquer tipo
de perigo, o condutor deve assumir
imediatamente o controlo direto do
veículo e agir em conformidade, a fim
de garantir a segurança de todos os
envolvidos.
Situações inadequadas à utiliza-
ção do controlo dinâmico da
velocidade de cruzeiro com radar
em toda a gama de velocidades
Não utilize o controlo dinâmico da
velocidade de cruzeiro com radar em
toda a gama de velocidades em
nenhuma das situações que se
seguem. Se o fizer poderá perder o
controlo do veículo e provocar um
acidente, resultando em morte ou
ferimentos graves.
Em estradas com peões, ciclistas,
etc.
Em trânsito intenso.
Em estradas com curvas apertadas.
Em estradas sinuosas.
Em estradas escorregadias, cober-
tas por chuva, neve ou gelo.
Em descidas acentuadas ou onde
existam alterações súbitas do grau
de inclinação.
O veículo pode exceder a velocidade
definida numa descida acentuada.
À entrada de autoestrada e vias
rápidas.
Quando as condições meteorológi-
cas forem suficientemente adver-
sas para comprometer o correto
funcionamento dos sensores
(nevoeiro, neve, tempestade de
areia, chuva intensa, etc.).
AVISO
Quando há chuva, neve, etc. na
superfície frontal do radar ou da
câmara da frente.
Em condições de trânsito que
requeiram acelerações e desacele-
rações frequentes e repetidas.
Quando o seu veículo rebocar um
atrelado ou durante um reboque de
emergência.
Quando o sinal sonoro de aviso de
aproximação é emitido frequente-
mente.

381
5 5-5. Utilização dos sistemas de apoio à condução
Condução
Este modo utiliza um radar para detetar a presença de veículos a, cerca
de, 100 m à sua frente, determina a distância atual entre veículos e atua de
forma a manter uma distância adequada face ao veículo que circula à sua
frente. A distância entre veículos pretendida pode também ser definida
operando o interruptor da distância entre veículos.
Tenha em consideração que a distância entre veículos poderá diminuir nas descidas.
Exemplo de velocidade de cruzeiro constante.
Quando não existem veículos a circular à sua frente
O veículo circula à velocidade definida pelo condutor.
Exemplo de velocidade de cruzeiro numa desaceleração e condução
em modo “perseguição”.
Quando surge um veículo a circular à sua frente a uma velocidade infe-
rior à velocidade definida.
Quando é detetado um veículo a circular à sua frente, o sistema automaticamente
desacelera o veículo. Quando é necessário reduzir bastante a velocidade, o sis-
tema aplica os travões (nesta altura, as luzes de stop acendem). O sistema res-
ponde às alterações de velocidade do veículo que circula à sua frente, a fim de
manter a distância entre veículos definida pelo condutor. Quando o sistema não
conseguir desacelerar o suficiente para evitar que o seu veículo se aproxime do
veículo que circula à sua frente, soa um aviso de aproximação.
Quando o veículo que circula à sua frente parar, o seu veículo também para (o veí-
culo é parado pelo sistema de controlo). Quando o veículo que circula à sua frente
arrancar, se pressionar o interruptor “+RES” ou se pressionar o pedal do acelerador
(arranque), retoma o controlo da velocidade de cruzeiro em modo “perseguição”.
Se não o fizer, o sistema de controlo mantém o veículo parado.
Condução no modo de controlo da distância entre veículos
A
B

3825-5. Utilização dos sistemas de apoio à condução
Quando acionar a alavanca de mudança de direção e o seu veículo se mover para
uma ultrapassagem a uma velocidade igual ou superior a 80 km/h, o veículo ace-
lera rapidamente para ajudar a ultrapassar o veículo.
A identificação do sistema daquilo que é uma ultrapassagem, é apenas baseada na
localização do volante da direção do veículo (veículos com volante à esquerda ver-
sus veículos com volante à direita). Se o veículo circular num País ou região em
que a ultrapassagem é feita do lado oposto ao que o veículo é normalmente condu-
zido, o veículo pode acelerar quando a alavanca do sinal de mudança de direção é
acionada no lado oposto à faixa de ultrapassagem (i.e. se o condutor normalmente
circula com o veículo num País ou região em que a faixa é à direita e passa a circu-
lar numa região em que a faixa de ultrapassagem é à esquerda, o veículo pode
acelerar quando o sinal do lado direito é ativado).
Exemplo de aceleração
Quando já não existirem veículos à sua frente a circular a uma veloci-
dade inferior à velocidade definida.
O sistema acelera até atingir a velocidade definida. De seguida, o sistema retoma a
velocidade de cruzeiro constante.
1Prima o interruptor principal do
controlo de velocidade para ati-
var o controlo da velocidade de
cruzeiro.
O indicador do controlo dinâmico da
velocidade de cruzeiro com radar
acende e é exibida uma mensagem no
mostrador de informações múltiplas.
Prima uma vez mais o interruptor para
desativar o controlo da velocidade de
cruzeiro.
Se pressionar o interruptor principal do
controlo de velocidade e o mantiver
premido durante 1,5 segundos ou mais,
o sistema liga no modo de controlo da
velocidade constante. (P.385)
2Acelere ou desacelere, utili-
zando o pedal do acelerador,
até à velocidade pretendida
(igual ou superior a 30 km/h,
aproximadamente) e pressione
o interruptor “-SET” para definir
a velocidade.
O indicador “SET” do controlo da velo-
cidade de cruzeiro acende.
A velocidade do veículo no momento
em que liberta o interruptor torna-se na
C
Definir a velocidade do veí-
culo (modo de controlo de
distância entre veículos)

383
5 5-5. Utilização dos sistemas de apoio à condução
Condução
velocidade definida.
Ajustar a velocidade definida
através do interruptor.
Para alterar a velocidade definida,
pressione o interruptor “+RES” ou
“-SET” até que a velocidade pre-
tendida seja exibida.
1Aumenta a velocidade (Exceto
quando o veículo foi parado
pelo sistema de controlo no
modo de controlo da distância
entre veículos)
2Diminui a velocidade
Pequeno ajuste: Pressione o interruptor.
Ajuste amplo: Prima o interruptor e
mantenha-o pressionado para mudar a
velocidade e liberte-o quando atingir a
velocidade pretendida.
No modo de controlo da distância
entre veículos, a velocidade defi-nida aumenta ou diminui como se
segue:
Pequeno ajuste: Cerca de 1 km/h (0.6
mph)*1, ou 1 mph (1.6 km/h)*2 de cada
vez que pressionar o interruptor.
Ajuste amplo: Aumenta ou diminui em
incrementos de 5 km/h (3.1 mph)*1 ou
5 mph (8 km/h)
*2 enquanto estiver a
pressionar interruptor.
No modo de controlo da velocidade
constante (P.385), a velocidade
definida aumenta ou diminui como
se segue:
Pequeno ajuste: Cerca de 1 km/h (0.6
mph)*1 ou 1 mph (1,6 km/h)*2 de cada
vez que pressionar o interruptor.
Ajuste amplo: A velocidade continua a
mudar enquanto estiver a pressionar o
interruptor.
*1: Quando a velocidade definida é
apresentada em “km/h”
*2: Quando a velocidade definida é
apresentada em “MPH”
Aumentar a velocidade definida
através do pedal do acelerador.
1Acelere acionando o pedal do
acelerador até á velocidade pre-
tendida.
2Pressione o interruptor “-SET”.
Se pressionar o interruptor, altera a
distância entre veículos como se
segue:
Ajustar a velocidade definida
Alterar a distância entre veí-
culos (modo de controlo de
distância entre veículos)

3845-5. Utilização dos sistemas de apoio à condução
1Longa
2Média
3Curta
A distância entre veículos é definida,
automaticamente, para o modo longo
quando colocar o interruptor Power em
ON.
Se existir um veículo a circular à sua
frente, a marca do veículo que cir-
cula à sua frente também será exibida.
Selecione uma distância no quadro
abaixo. Tenha em consideração que
as distâncias apresentadas corres-
pondem a uma velocidade do veí-
culo de 80 km/h. A distância entre
veículos aumenta/diminui de acordo
com a velocidade do veículo.
Quando o veículo é parado pelo sis-
tema de controlo, para mantendo
uma determinada distância entre
veículos, dependendo da situação.Após o veículo que circula à sua
frente iniciar a marcha, prima o
interruptor “+RES”.
Se pressionar o pedal do acelera-
dor após o veículo à sua frente ini-
ciar a marcha, o seu veículo retoma
o controlo da velocidade de cru-
zeiro em modo “perseguição”.
Configurações da distância
entre veículos (modo de
controlo de distância entre
veículos)
A
Opções
de distânciaDistância entre
veículos
Longa50 m,
aproximadamente
Média40 m,
aproximadamente
Curta30 m,
aproximadamente
Retomar o controlo da velo-
cidade de cruzeiro em modo
“perseguição” quando o veí-
culo foi parado pelo sistema
de controlo (modo de con-
trolo da distância entre veí-
culos)
