2021 TOYOTA RAV4 PLUG-IN HYBRID Manual de utilização (in Portuguese)

115
2 2-2. Carregamento
Sistema híbrido plug-in
*1: Quando isto acontecer, o carregamento é feito sem uma corrente de carrega-
mento limitada.
*2: Quando isto acontecer, o carregamento é feito com uma corrente de carrega-
mento limitada.
Avaria na dete-
ção da tempera-
tura da ficha
PiscaPisca
Existe uma avaria na peça de
deteção de avaria da ficha.*1
Consulte um concessioná-
rio Toyota autorizado,
reparador Toyota autori-
zado ou qualquer repara-
dor da sua confiança.
Deteção de
aumento de tem-
peratura da ficha
PiscaApagado
É detetado um aumento na
temperatura da ficha devido a
uma ligação incorreta entre a
tomada e a ficha.
*2
Certifique-se de que a
ficha está devidamente
inserida na tomada.
Aviso do tempo
de vida útil do
cabo de carrega-
mento
AcesoPisca
O número de carregamentos
feitos utilizando o cabo de car-
regamento está a aproximar-se
do fim do seu tempo de vida
útil.
Consulte um concessioná-
rio Toyota autorizado,
reparador Toyota autori-
zado ou qualquer repara-
dor da sua confiança.
Tempo de vida útil
do cabo de carre-
gamento
AcesoAceso
O número de carregamentos
feitos utilizando o cabo de car-
regamento ultrapassou o
número de utilizações possí-
veis.
Consulte um concessioná-
rio Toyota autorizado,
reparador Toyota autori-
zado ou qualquer repara-
dor da sua confiança.
EstadoIndicador de
alimentaçãoIndicador de
aviso de erroCausa/Procedimento corretivo

1162-2. Carregamento
É possível substituir a extensão do
cabo através do seguinte procedi-
mento.
1Prepare o cabo de carrega-
mento AC (P.110) e a exten-
são nova.
2Puxe a chave de desbloqueio
para fora.
Certifique-se de que não perde a chave
de desbloqueio.
3Remova a tampa da ficha.
4Insira a chave de desbloqueio
no CCID (Dispositivo de Inter-
rupção do Circuito de Carga).
Insira a chave de desbloqueio na dire-
ção apresentada na ilustração.
5Com a chave de desbloqueio
completamente inserida no
CCID (Dispositivo de Interrup-
ção do Circuito de Carga), rode
a extremidade da extensão do
cabo para a remover.
Depois da extensão do cabo ter sido
removida, retire a chave de desbloqueio.
Não saia do veículo com a extensão do
cabo removida. Se a extensão do cabo
não estiver instalada, poderá entrar
água ou impurezas para o CCID (Dis-
positivo de Interrupção do Circuito de
Substituir a extensão do
cabo (Cabo de carregamento
no modo 2) (se equipado)

117
2 2-2. Carregamento
Sistema híbrido plug-in
Carga).
6Alinhe a guia do CCID (Disposi-
tivo de Interrupção do Circuito
de Carga) com a ranhura da
extensão do cabo, inserindo-o
no CCID (Dispositivo de Inter-
rupção do Circuito de Carga) e,
de seguida, rode a extremidade
da ficha para a instalar.
Certifique-se de que não existem impu-
rezas agarradas à ficha antes de insta-
lar a extensão do cabo. Se existirem
impurezas, remova-as. Caso contrário,
poderá entrar água ou impurezas para
o CCID (Dispositivo de Interrupção do
Circuito de Carga) e, consequente-
mente, ocorrer uma avaria.
Rode a extremidade da ficha na dire-
ção oposta até ouvir um clique de tran-camento.
7Instale a tampa da ficha e a
chave de desbloqueio na exten-
são do cabo que foi removida.
Instale a chave de desbloqueio na
tampa de proteção para evitar perdê-la.
Para além disso, certifique-se de que a
chave de desbloqueio não cai aciden-
talmente da tampa de proteção.
Guarde a extensão do cabo num local
seguro, limpo e seco.
AVISO
Quando utilizar a extensão do
cabo de carregamento e outras
peças relacionadas (se equipado)
Certifique-se de que cumpre com as
seguintes medidas de precaução. O
não cumprimento das mesmas pode
resultar em danos no cabo de carre-
gamento ou na entrada para a ficha
de carregamento.
Não substitua a extensão do cabo
com as mãos molhadas.
Para além disso, não faça a substitui-
ção num local chuvoso ou húmido.
Não substitua a extensão do cabo
quando a ficha e/ou a ficha de car-
regamento estiver ligada.
Verifique se existem normas locais
relativas ao carregamento EV e
cumpra com as mesmas.

1182-2. Carregamento
Por questões de segurança, inspe-
cione o cabo de carregamento AC
regularmente.
AVISO
Não deixe o CCID (Dispositivo de
Interrupção do Circuito de Carga)
com a extensão do cabo removida.
Certifique-se de que não existem
impurezas agarradas à ficha antes
de instalar a extensão do cabo no
CCID (Dispositivo de Interrupção
do Circuito de Carga).
Quando substituir a extensão do
cabo, rode a extremidade até ouvir
um clique.
Não substituía a extensão do cabo
na Noruega.
ATENÇÃO
Precauções a ter com a extensão
do cabo (se equipado)
Não utilize a extensão do cabo para
nenhuma outra situação para além do
carregamento. Se o fizer, pode danifi-
car o cabo.
Verificar e preservar o cabo
de carregamento
AVISO
Inspecionar regularmente
Verifique os pontos que se seguem
regularmente.
Se não o fizer, poderá causar um aci-
dente inesperado, resultando em
morte ou ferimentos graves.
O cabo de carregamento AC, ficha,
conector de carregamento, CCID
(Dispositivo de Interrupção do Cir-
cuito de Carga), etc. não estão
danificados.
A tomada não foi danificada.
A ficha está devidamente inserida
na tomada.
A ficha não fica extremamente
quente durante a sua utilização.
A extremidade da ficha não está
deformada.
A ficha não está suja com pó, etc.
Remova a ficha da tomada antes
de a inspecionar. Se encontrar
alguma anomalia no cabo de carre-
gamento após a inspeção, deixe
imediatamente de o utilizar e dirija-
se a um concessionário Toyota
autorizado, reparador Toyota auto-
rizado ou a qualquer reparador da
sua confiança.
Preservar o cabo de carrega-
mento AC
Quando o cabo de carregamento esti-
ver sujo, remova a sujidade com um
pano áspero e torcido, e depois limpe
o cabo com um pano seco.
Contudo, nunca limpe com água. Se
lavar um cabo de carregamento AC
com água, poderá ocorrer um incên-
dio ou um choque elétrico durante o
carregamento, podendo resultar em
morte ou ferimentos graves.
Quando não utilizar um cabo de
carregamento AC por um longo
período de tempo
Remova a ficha da tomada. O pó
pode acumular-se na ficha ou na
tomada, podendo causar sobreaque-
cimento, que poderá resultar num
incêndio.
Para além disso, mantenha o cabo
num local sem humidade.

119
2 2-2. Carregamento
Sistema híbrido plug-in

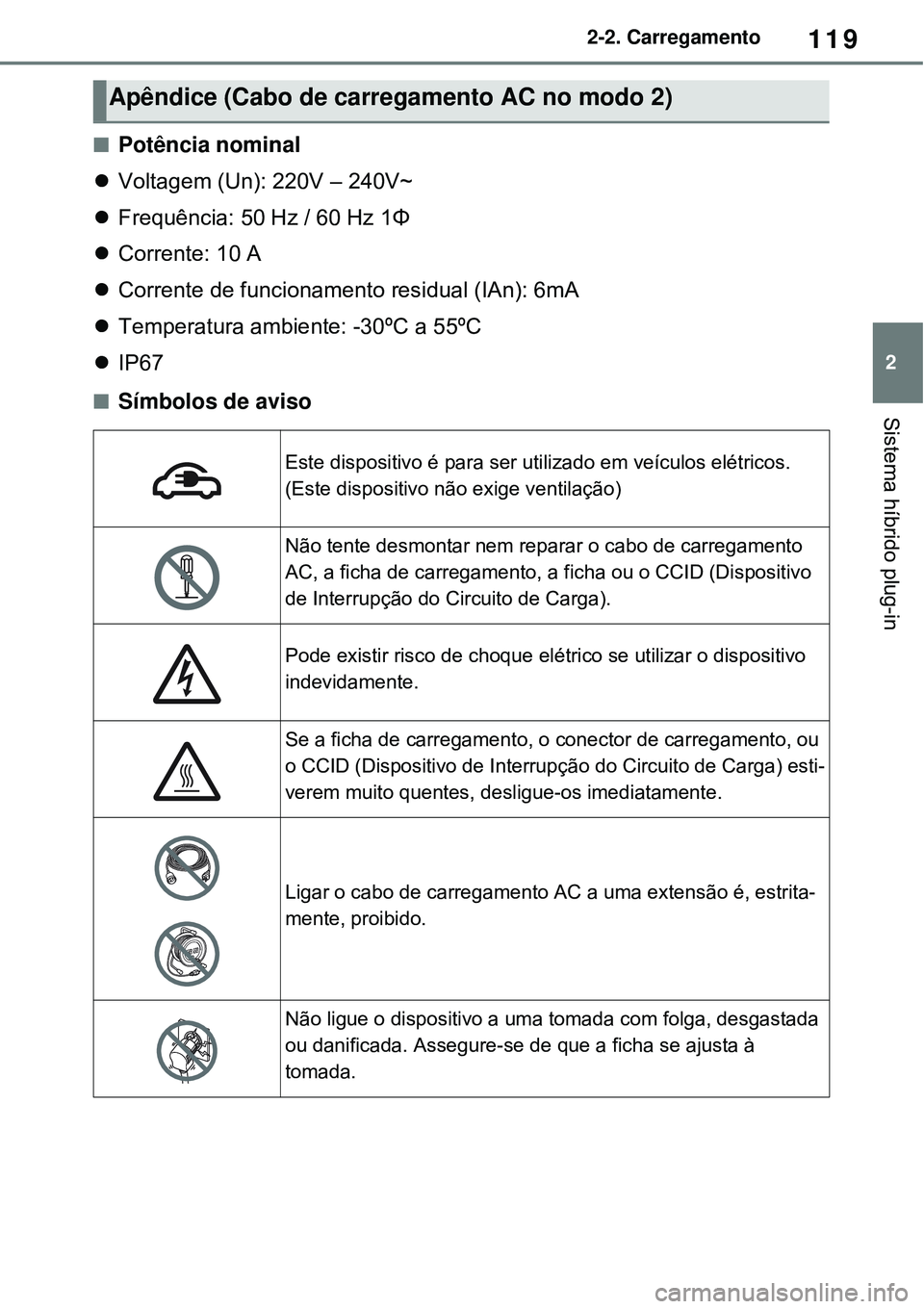

Potência nominal
Voltagem (Un): 220V – 240V~
Frequência: 50 Hz / 60 Hz 1Φ
Corrente: 10 A
Corrente de funcionamento residual (IAn): 6mA
Temperatura ambiente: -30ºC a 55ºC
IP67
Símbolos de aviso
Apêndice (Cabo de carregamento AC no modo 2)
Este dispositivo é para ser utilizado em veículos elétricos.
(Este dispositivo não exige ventilação)
Não tente desmontar nem reparar o cabo de carregamento
AC, a ficha de carregamento, a ficha ou o CCID (Dispositivo
de Interrupção do Circuito de Carga).
Pode existir risco de choque elétrico se utilizar o dispositivo
indevidamente.
Se a ficha de carregamento, o conector de carregamento, ou
o CCID (Dispositivo de Interrupção do Circuito de Carga) esti-
verem muito quentes, desligue-os imediatamente.
Ligar o cabo de carregamento AC a uma extensão é, estrita-
mente, proibido.
Não ligue o dispositivo a uma tomada com folga, desgastada
ou danificada. Assegure-se de que a ficha se ajusta à
tomada.

1202-2. Carregamento
Quando utilizar a ficha com uma tomada à prova de água
para uso exterior, proteja a ficha e a tomada da chuva ou da
neve, adotando uma capa impermeável.
Não coloque a ficha de carregamento nem o cabo dentro de
água ou outro líquido. Não exponha a ficha à chuva ou à
neve.
Para reduzir o risco de choque elétrico, ligue a ficha apenas a
tomadas adequadas do tipo fio terra.
Não pendure o CCID (Dispositivo de Interrupção do Circuito
de Carga) na ficha. Assegure-se de que o CCID (Dispositivo
de Interrupção do Circuito de Carga) fica fixo.
Não submeta o cabo de carregamento AC, ficha de carrega-
mento, ficha ou o CCID (Dispositivo de Interrupção do Cir-
cuito de Carga) a uma força ou a um impacto forte.
Não coloque objetos pesados em cima do cabo de carrega-
mento AC, do conector de carregamento, da ficha ou do
CCID (Dispositivo de Interrupção do Circuito de Carga).
Não utilize este dispositivo se o cabo de carregamento AC
estiver desgastado, com o isolamento do cabo rebentado ou
com sinais de outros danos.

121
2 2-2. Carregamento
Sistema híbrido plug-in
Símbolos de aviso
Símbolos informativos
Não enrole a extensão ou o cabo de carregamento AC à volta
do CCID (Dispositivo de Interrupção do Circuito de Carga) ou
do conector de carregamento.
Este dispositivo pode não funcionar se for utilizado com o sis-
tema IT ou com outros sistemas bloqueados, tais como um
gerador de cabo enrolado e isolado ou um transformador iso-
lado.
Este dispositivo possui um condutor protegido não comutado.
Não utilize este dispositivo a uma altitude de mais de 4000
metros.

1222-2. Carregamento
Desbloquear a porta de
acesso ao carregamento
1Destranque as portas com o sis-
tema de chave inteligente para
entrada e arranque ou com o
comando remoto sem fios.
2Pressione o centro da extremi-
dade traseira da Porta de
acesso ao carregamento (locali-zação exibida na imagem) e
abra-a.
Bloquear a porta de acesso ao
carregamento
A Porta de acesso ao carregamento
bloqueia quando a tampa estiver
fechada e as portas forem trancadas
com o sistema de chave inteligente
para entrada e arranque ou com o
comando remoto sem fios.
Sistema de segurança
Se uma das portas ou a Porta de
acesso ao carregamento não for aberta
em, aproximadamente, 30 segundos
após o veículo ter sido destrancado, o
sistema de segurança bloqueia automa-
ticamente a porta de acesso quando as
portas forem trancadas nova-
mente.(P.206)
Bloquear a porta de acesso ao car-
regamento
Se a porta de acesso ao carregamento
for fechada depois das portas serem
trancadas, a tampa não fica bloqueada.
Nesse caso, feche a tampa e volte a
trancar as portas.
Se a porta de acesso ao carrega-
mento não abrir
Se a porta de acesso ao carregamento
não abrir através do procedimento nor-
mal, é possível abri-la numa situação de
emergência recorrendo aos passos que
se seguem.
1Abra a porta da retaguarda.
(P.212, 213)
2Puxe a tampa lateral da bagageira e
remova a tampa. (P.508)
3Prenda um dedo na alavanca de
desbloqueio de emergência, tal
como é apresentado na figura.
Bloquear e desbloquear
a porta de acesso ao
carregamento e ao cone-
tor de carregamento
A porta de acesso ao carrega-
mento e ficha de carregamento
podem ser bloqueados ou des-
bloqueados através dos
seguintes procedimentos.
Utilizando o sistema de chave
inteligente para entrada e
arranque
*: P.205
Utilizando o comando remoto
sem fios
*: P.203
*: Se o sistema de chave inteligente
para entrada e arranque ou o
comando remoto sem fios não fun-
cionarem corretamente, use a
chave mecânica. (P.604)
Bloquear e desbloquear a
porta de acesso ao carrega-
mento
