2021 TOYOTA RAV4 PLUG-IN HYBRID Manual de utilização (in Portuguese)

169
3 3-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículo

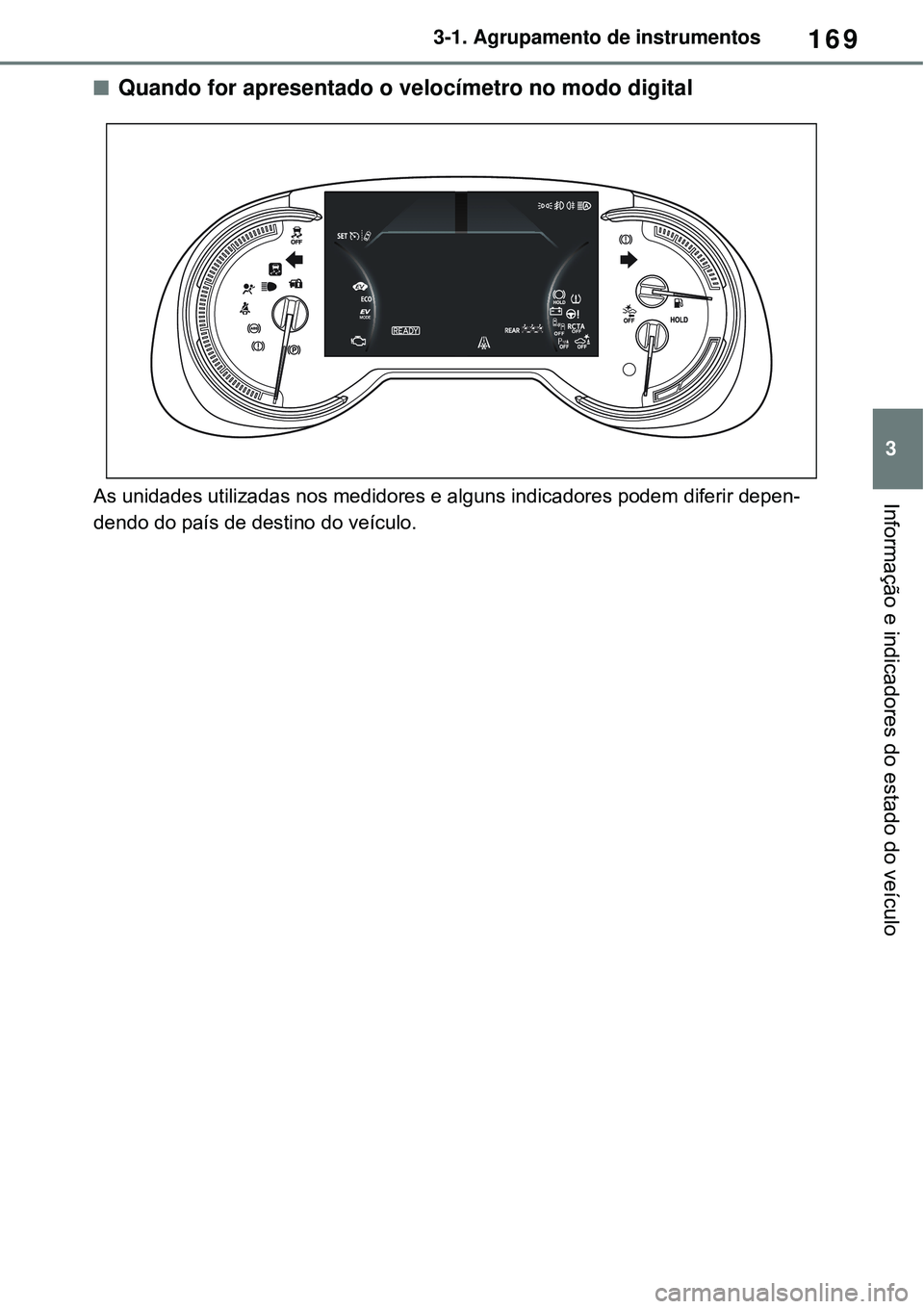

Quando for apresentado o velocímetro no modo digital
As unidades utilizadas nos medidores e alguns indicadores podem diferir depen-
dendo do país de destino do veículo.

1703-1. Agrupamento de instrumentos
As luzes de aviso informam o con-
dutor sobre avarias em qualquer
um dos sistemas do veículo.
*1: Estas luzes acendem quando o
interruptor Power for colocado no
modo ON para indicar que está a ser
Luzes de aviso
(Vermelho)
Luz de aviso do sistema
de travagem*1 (P.568)
(Amarelo)
Luz de aviso do sistema
de travagem*1 (P.568)
Luz de aviso do sistema
de carga
*1 (P.569)
Luz de aviso de tempera-
tura elevada do líquido
de refrigeração
*2
(P.569)
Luz de aviso de sobrea-
quecimento do
sistema híbrido
*2
(P.569)
Luz de aviso de pressão
baixa do óleo do motor
*2
(P.569)
Lâmpada indicadora de
avaria
*1 (P.570)
Luz de aviso do SRS
*1
(P.570)
Luz de aviso do ABS
*1
(P.570)
(Vermelho/
amarelo)
Luz de aviso da direção
assistida elétrica*1
(P.570)
(Pisca ou per-
manece aceso)
Luz de aviso do PCS*1
(se equipado) (P.571)
(Laranja)
Indicador LTA (se equi-
pado) (P.571)
Indicador OFF do sensor
Toyota de assistência ao
estacionamento
*3 (Se
equipado) (P.572)
Indicador PKSB OFF
*1
(Se equipado) (P.572)
Indicador BSM OFF
*1
(Se equipado) (P.573)
Indicador RCTA OFF
*1
(Se equipado) (P.573)
Indicador de derrapa-
gem
*1 (P.573)
Luz de aviso do sistema
de sobreposição de tra-
vagem/Controlo de ace-
leração repentina/PKSB
(se equipado)
*2
(P.574)
(Pisca)
Indicador de travão esta-
cionário temporário acio-
nado
*1 (P.574)
(Pisca)
Indicador do travão de
estacionamento
(P.574)
Luz de aviso da pressão
dos pneus
*1 (se equi-
pado) (P.575)
Luz de aviso de nível
baixo de combustível
(P.575)
Luz de aviso de cinto de
segurança do condutor e
do passageiro da frente
(P.575)
Luz de aviso dos cintos de
segurança
dos passageiros do banco
traseiros (se equipado)
(P.576)

171
3 3-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículo
efetuada uma verificação a um sis-
tema. As luzes apagar-se-ão depois
de ligar o sistema híbrido ou após
alguns segundos. Poderá existir
uma avaria num sistema se uma luz
não acender ou não apagar. Leve o
seu veículo a um concessionário
Toyota autorizado, reparador Toyota
autorizado ou a qualquer reparador
da sua confiança para que este pro-
ceda a uma verificação.
*2: A luz acende no mostrador de infor-
mações múltiplas, acompanhada de
uma mensagem.
*3: O indicador OFF do sensor Toyota
de assistência ao estacionamento
acende quando colocar o interruptor
Power em ON (LIG.) enquanto o
sensor Toyota de assistência ao
estacionamento estiver ligado. Este
apaga ao fim de alguns segundos.
Os indicadores informam o condu-
tor sobre o estado de funciona-
mento dos vários sistemas do
veículo.
AVISO
Se a luz de aviso de um sistema
de segurança não acender
Se a luz de aviso de um sistema de
segurança, tal como a luz de aviso do
ABS e SRS, não acender quando
colocar o sistema híbrido em funcio-
namento, tal pode significar que estes
sistemas não estão disponíveis para
o proteger em caso de acidente, o
que pode resultar em morte ou feri-
mentos graves. Se tal ocorrer, leve
imediatamente o veículo a um con-
cessionário Toyota autorizado, repa-
rador Toyota autorizado ou a
qualquer reparador da sua confiança
para que este proceda a uma inspe-
ção.
Indicadores
Indicador do sinal de
mudança de direção
(P.325)
Indicador das luzes de
presença (P.332)
Indicador das luzes de
máximos (P.333)
Indicador da luz auto-
mática de máximos (se
equipado) (P.334)
Indicador da luz de
nevoeiro da frente (se
equipado) (P.337)
Indicador da luz de
nevoeiro traseira (se
equipado) (P.337)
Indicador do sistema de
chave inteligente para
entrada e arranque
*1
(se equipado) (P.317)
Indicador de controlo da
velocidade de cruzeiro
(P.376, 388)
Indicador de controlo
dinâmico da velocidade
de cruzeiro com radar
(se equipado) (P.376)
Indicador “SET” do con-
trolo da velocidade de
cruzeiro (P.376, 388)
Indicador do limitador
de velocidade (se equi-
pado (P.391)
Indicador LTA
*2 (se
equipado) (367)
Indicador OFF do sensor
Toyota de assistência ao
estacionamento
*3, 4 (se
equipado) (P.415)

1723-1. Agrupamento de instrumentos
*1: Esta luz acende no mostrador de
informações múltiplas, sendo acom-
panhada de uma mensagem.
*2: Dependendo das condições de fun-
cionamento do sistema, a cor e o
estado do indicador alteram.
*3: Esta luz acende quando o sistema
desligar.
*4: O indicador OFF do sensor Toyota
de assistência ao estacionamento
acende quando colocar o interruptor
Power em ON (LIG.) enquanto o
sensor Toyota de assistência ao
estacionamento estiver em funcio-
namento. Este apaga passados
alguns segundos.
*5: Estas luzes acendem quando colo-
car o interruptor Power em ON (
LIG.) para indicar que está a ser efe-
tuada a verificação a um sistema. As
luzes apagam depois de colocar o
sistema híbrido em funcionamento
ou ao fim de alguns segundos. Se
as luzes não acenderem ou não
apagarem, poderá existir uma avaria
num sistema. Leve o seu veículo a
um concessionário Toyota autori-
zado, reparador Toyota autorizado Indicador PKSB OFF
*3, 5
(se equipado) (P.421)
(pisca)
Luz do indicador de der-
rapagem
*5 (P.439)
Indicador VSC OFF
*3, 5
(P.439)
Luz de aviso do PCS
*3, 5
(se equipado) (P.357)
Indicadores BSM dos
espelhos retrovisores
exteriores
*5, 6 (se equi-
pado) (P.393)
Indicador BSM OFF
*3, 5
(se equipado) (P.393)
Indicador RCTA OFF
*3, 5
(se equipado) (P.393)
Indicador de travão
estacionário temporário
em standby
*5 (P.329)
Indicador de travão
estacionário temporário
acionado
*5 (P.329)
Indicador de segurança
(P.76, 78)
Indicador “READY”
(P.317)
Indicador de tempera-
tura exterior baixa
*7
(P.178)
Indicador EV (P.90)
Indicador do travão de
estacionamento
(P.326)
Indicador do modo de
condução EV
*8 (P.86)
Indicador do modo de
condução AUTO
EV/HV
*8 (P.86)
Indicador do modo de
condução HV
*8 (P.86)
Indicador do modo de
carregamento da bate-
ria híbrida
*8 (P.87)
Indicador do modo de
condução Eco
(P.434)
Indicador do modo de
condução “Sport” (des-
portivo) (P.434)
Indicador do modo Trail
(se equipado) (P.435)
Indicador “PASSENGER
AIR BAG”
*5, 9 (se equi-
pado) (P.48)

173
3 3-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículo
ou a qualquer reparador da sua con-
fiança para que este proceda a uma
verificação.
*6: Esta luz acende nos espelhos retro-
visores exteriores.
*7: Quando a temperatura exterior for
igual ou inferior a 3ºC, este indicador
pisca durante, cerca de, 10 segun-
dos e depois fica permanentemente
aceso.
*8: o indicador exibido altera, de acordo
com o modo atual de funcionamento
do sistema híbrido plug-in.
*9: Esta luz acende no painel central.
Indicadores BSM (Monitorização do
Ângulo Morto) dos espelhos retro-
visores exteriores (se equipado)
Para confirmar que estão a funcionar,
os indicadores BSM dos espelhos retro-
visores exteriores acendem quando o
interruptor Power for colocado em ON
ou quando a função BSM/RCTA for
acionada enquanto o interruptor Power
estiver ligado.
Se o sistema estiver a funcionar devida-
mente, os indicadores BSM dos espe-
lhos retrovisores exteriores apagam
após alguns segundos.
Se os indicadores BSM dos espelhos
retrovisores exteriores não acenderem
ou não apagarem, o sistema pode estar
avariado.
Se isto acontecer, leve o seu veículo a
um concessionário Toyota autorizado,
reparador Toyota autorizado ou a qual-
quer reparador da sua confiança para
que este proceda a uma inspeção.

1743-1. Agrupamento de instrumentos

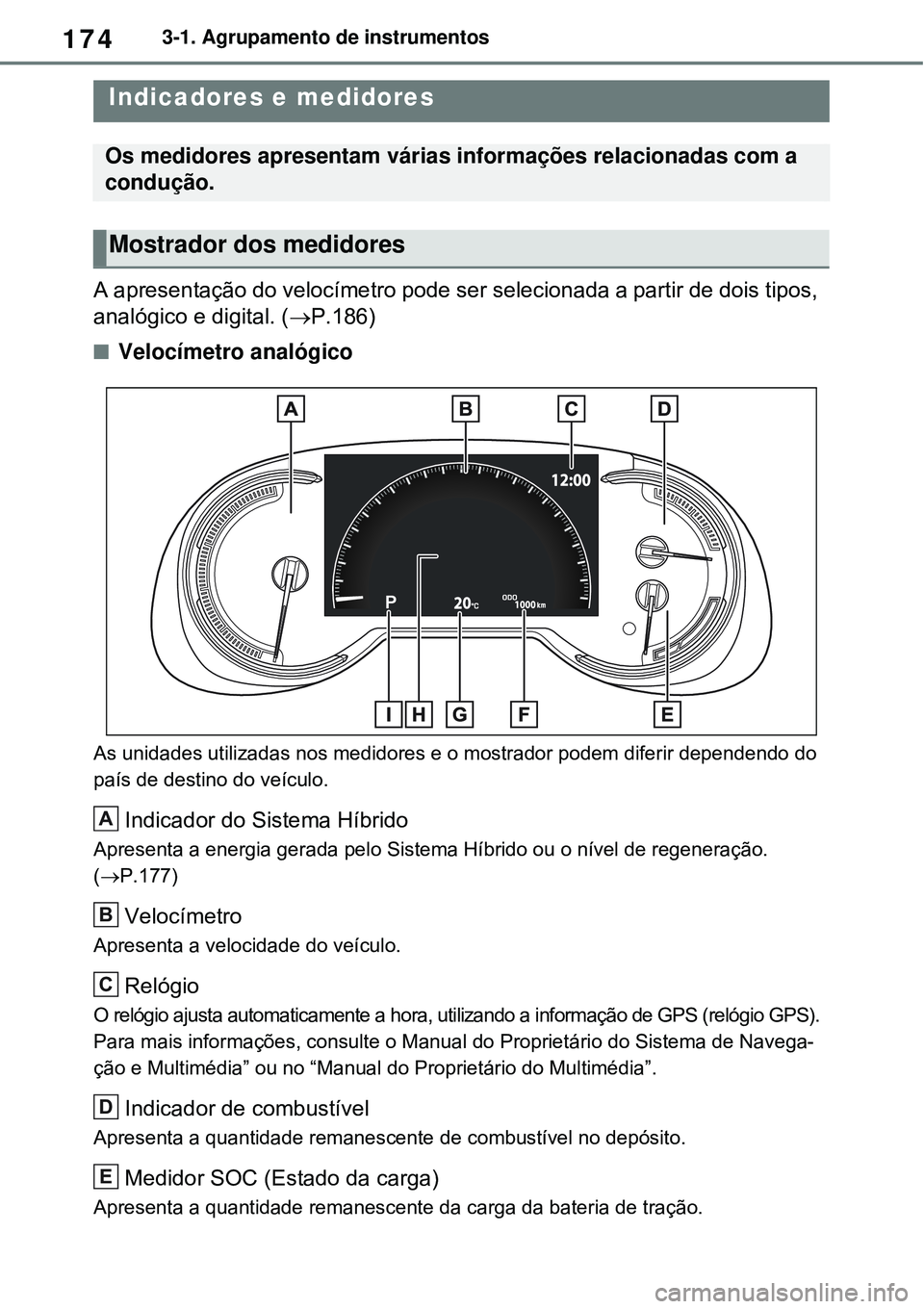

A apresentação do velocímetro pode ser selecionada a partir de dois tipos,
analógico e digital. (P.186)
Velocímetro analógico
As unidades utilizadas nos medidores e o mostrador podem diferir dependendo do
país de destino do veículo.
Indicador do Sistema Híbrido
Apresenta a energia gerada pelo Sistema Híbrido ou o nível de regeneração.
(P.177)
Velocímetro
Apresenta a velocidade do veículo.
Relógio
O relógio ajusta automaticamente a hora, utilizando a informação de GPS (relógio GPS).
Para mais informações, consulte o Manual do Proprietário do Sistema de Navega-
ção e Multimédia” ou no “Manual do Proprietário do Multimédia”.
Indicador de combustível
Apresenta a quantidade remanescente de combustível no depósito.
Medidor SOC (Estado da carga)
Apresenta a quantidade remanescente da carga da bateria de tração.
Indicadores e medidores
Os medidores apresentam várias informações relacionadas com a
condução.
Mostrador dos medidores
A
B
C
D
E

175
3 3-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículo
Quando o medidor estiver na zona verde, é possível a condução EV. Quando o
medidor estiver na zona azul, deixa de ser possível a condução no modo EV (nesta
situação, o veículo muda para o modo HV). Carregue a bateria híbrida (bateria de
tração) para permitir a condução no modo EV.
Conta-quilómetros, mostrador de controlo da luminosidade do medidor
de distâncias e agrupamento de instrumentos
Conta-quilómetros:
Apresenta a distância total que o veículo percorreu.
Medidor de distâncias:
Apresenta a distância que o veículo percorreu desde a última vez que o medidor foi
reinicializado.
Os medidores de distâncias “A” e “B” podem ser utilizados para registar e visualizar
distâncias diferentes, de forma independente.
Controlo da luminosidade do agrupamento de instrumentos:
Pode ajustar o brilho das luzes do agrupamento de instrumentos.
Temperatura exterior (P.178)
Mostrador de informações múltiplas
Apresenta ao condutor várias informações relacionadas com a condução. (P.180)
Apresenta mensagens de aviso em caso de avaria. (P.578)
Posição de engrenamento e indicador da gama de velocidades
Apresenta a posição de engrenamento e a gama de velocidades selecionadas.
(P.321)
Velocímetro digital
As unidades utilizadas nos medidores e o mostrador podem diferir dependendo do
país de destino do veículo.
Indicador do Sistema Híbrido
F
G
H
I
A

1763-1. Agrupamento de instrumentos
Apresenta a energia gerada pelo Sistema Híbrido ou o nível de regeneração. (P.177)
Velocímetro
Apresenta a velocidade do veículo
Relógio
O relógio ajusta automaticamente a hora, utilizando a informação de GPS (relógio GPS).
Para mais informações, consulte o Manual do Proprietário do Sistema de Navega-
ção e Multimédia” ou no “Manual do Proprietário do Multimédia”.
Indicador de combustível
Apresenta a quantidade remanescente de combustível no depósito.
Medidor SOC (Estado da carga)
Apresenta a quantidade remanescente da carga da bateria de tração.
Quando o medidor estiver na zona verde, é possível a condução EV. Quando o
medidor estiver na zona azul, deixa de ser possível a condução no modo EV (nesta
situação, o veículo muda para o modo HV). Carregue a bateria do sistema híbrido
(bateria de tração) para permitir a condução no modo EV.
Conta-quilómetros, mostrador de controlo da luminosidade do medidor
de distâncias e agrupamento de instrumentos
Conta-quilómetros:
Apresenta a distância total que o veículo percorreu.
Medidor de distâncias:
Apresenta a distância que o veículo percorreu desde a última vez que o medidor foi
reinicializado.
Os medidores de distâncias “A” e “B” podem ser utilizados para registar e visualizar
distâncias diferentes, de forma independente.
Controlo da luminosidade do agrupamento de instrumentos:
Pode ajustar a luminosidade das luzes do agrupamento de instrumentos.
Temperatura exterior (P.178)
Mostrador de informações múltiplas
Apresenta ao condutor várias informações relacionadas com a condução. (P.180)
Apresenta mensagens de aviso em caso de avaria. (P.578)
Posição de engrenamento e indicador da gama de velocidades
Apresenta a posição de engrenamento e a gama de velocidades selecionadas.
(P.321)
Os medidores e o mostrador acen-
dem quando
O interruptor Power estiver em ON (LIG.)Quando alterar o modo de condução
A cor do velocímetro altera de acordo
com o modo de condução selecio-
nado. (P.434)
A cor do velocímetro altera, de acordo
B
C
D
E
F
G
H
I
