2021 TOYOTA RAV4 PLUG-IN HYBRID Manual de utilização (in Portuguese)

533
7 7-3. Manutenção que pode ser feita por si
Cuidados e manutenção
6Destranque a tampa do filtro
( ), puxe-a na direção das
garras ( ), e remova-a.
7Retire a caixa do filtro.
8Remova o filtro do ar condicio-
nado da respetiva caixa e subs-
titua-o por um novo.
As marcas “ UP” assinaladas no fil-
tro devem ficar viradas para cima.
9Quando instalar o filtro, inverta a
ordem dos passos.
Veículos com volante à direita
1Desligue o interruptor Power.
Assegure-se de que o conector de car-
regamento não está ligado. Para além
disso, não utilize o sistema de ar condi-
cionado durante este procedimento.
2Abra a porta do passageiro da
frente.
Mantendo a porta aberta, pode ser evi-
tado o funcionamento inesperado do
sistema de ar condicionado. (P.460)
3Abra o porta-luvas e deslize o
amortecedor.
4Pressione ambos as extremida-
des do porta-luvas para desen-
gatar as garras e, de seguida,
abra-o lentamente enquanto o
segura.
5Com o porta-luvas completa-
mente aberto, levante-o ligeira-
A
B

5347-3. Manutenção que pode ser feita por si
mente e puxe-o na direção do
banco para desencaixar a parte
inferior do mesmo.
Se o porta-luvas não desengatar
quando o puxar ligeiramente, não uti-
lize demasiada força. Em vez disso,
puxe-o na direção do banco enquanto
ajusta ligeiramente a altura do mesmo.
6Destranque a tampa do filtro
( ), puxe-a na direção das
garras ( ), e remova-a.
7Retira a caixa do filtro. 8Remova o filtro do ar condicio-
nado e substitua-o por um novo.
As marcas “ UP” assinaladas no fil-
tro devem ficar viradas para cima.
9Quando instalar o filtro, inverta a
ordem dos passos.
Intervalo de verificação
Verifique e substitua o filtro de ar condi-
cionado de acordo com o esquema da
manutenção. Em áreas com muita
poeira ou com trânsito intenso, pode ser
necessário substituir o filtro mais cedo.
(Para informações sobre o esquema de
manutenção, por favor consulte “Ser-
viço e Garantia Toyota” incluído no
“Passaporte Toyota”.)
Se o fluxo de ar dos ventiladores
diminuir significativamente
O filtro pode estar obstruído. Verifique o
filtro e substitua-o, caso seja necessá-
rio.
A
B

535
7 7-3. Manutenção que pode ser feita por si
Cuidados e manutenção
AVISO
Quando substituir o filtro do ar
condicionado
Cumpra com as seguintes medidas
de precaução. O não cumprimento
das mesmas pode fazer com que o ar
condicionado entre em funciona-
mento durante o procedimento e,
eventualmente, provocar ferimentos.
Certifique-se de que a ficha de car-
regamento não está ligada
Certifique-se de que a ficha de carre-
gamento não está ligada.
O ar condicionado pode entrar em
funcionamento devido à definição de
“Climate Prep” (Preparar tempera-
tura) (P.144).
Não utilize o Sistema de Ar Condi-
cionado com Comando Remoto.
ATENÇÃO
Quando utilizar o sistema de ar
condicionado
Certifique-se de que há sempre um
filtro instalado.
Utilizar o ar condicionado sem filtro
pode causar danos no sistema.
Quando remover o porta-luvas
Siga o procedimento especificado
para remover o porta-luvas (P.532).
Se o remover sem seguir o procedi-
mento especificado, as dobradiças
podem partir.
Para evitar danos na tampa do
filtro
Quando mover a tampa do filtro na
direção da seta, preste atenção para
não aplicar uma força excessiva nas
garras. Caso contrário, as garras
podem ficar deformadas.
Veículos com volante à esquerda
Veículos com volante à direita

5367-3. Manutenção que pode ser feita por si
Remova qualquer poeira do ventila-
dor de entrada de ar com um aspi-
rador, etc.
Utilize o aspirador apenas para remo-
ver as poeiras e obstruções. Se utilizar
uma pistola de ar comprimido, etc.,
para remover as poeiras e obstruções,
pode fazer com que estas entrem para
o ventilador de entrada de ar. (P.538)
Se não for possível remover com-
pletamente as poeiras e obstruções
com a grelha do ventilador de ar
instalada, remova-a e limpe o filtro.
1Desligue o interruptor Power.
2Utilize uma chave Phillips para
remover o clipe.
3Remova a grelha do ventilador
de entrada de ar.
Puxe a grelha conforme ilustrado para
desengatar as 8 garras, começando
pela garra no canto superior direito e
puxe a grelha na direção da parte da
frente do veículo para a remover.
4Remova o filtro do ventilador de
entrada de ar.
Desengate as 4 garras centrais para
Limpeza do conversor
DC/DC, ventilador de
entrada de ar e filtro
Para evitar que a bateria de 12
volts descarregue, inspecione
visualmente o conversor
DC/DC de entrada de ar da
bateria do sistema híbrido para
que este não acumule poeiras
nem fique obstruído.
Se o ventilador de entrada de ar
estiver com poeiras ou obs-
truído, ou se a mensagem
“Manutenção necessária para
peças arrefecimento bateria tra-
ção. Veja o manual do proprietá-
rio” for exibida no mostrador de
informações múltiplas, limpe o
ventilador de entrada de ar con-
forme se segue:
Limpar o ventilador de
entrada de ar
Se não for possível remover
completamente as poeiras
ou obstruções

537
7 7-3. Manutenção que pode ser feita por si
Cuidados e manutenção

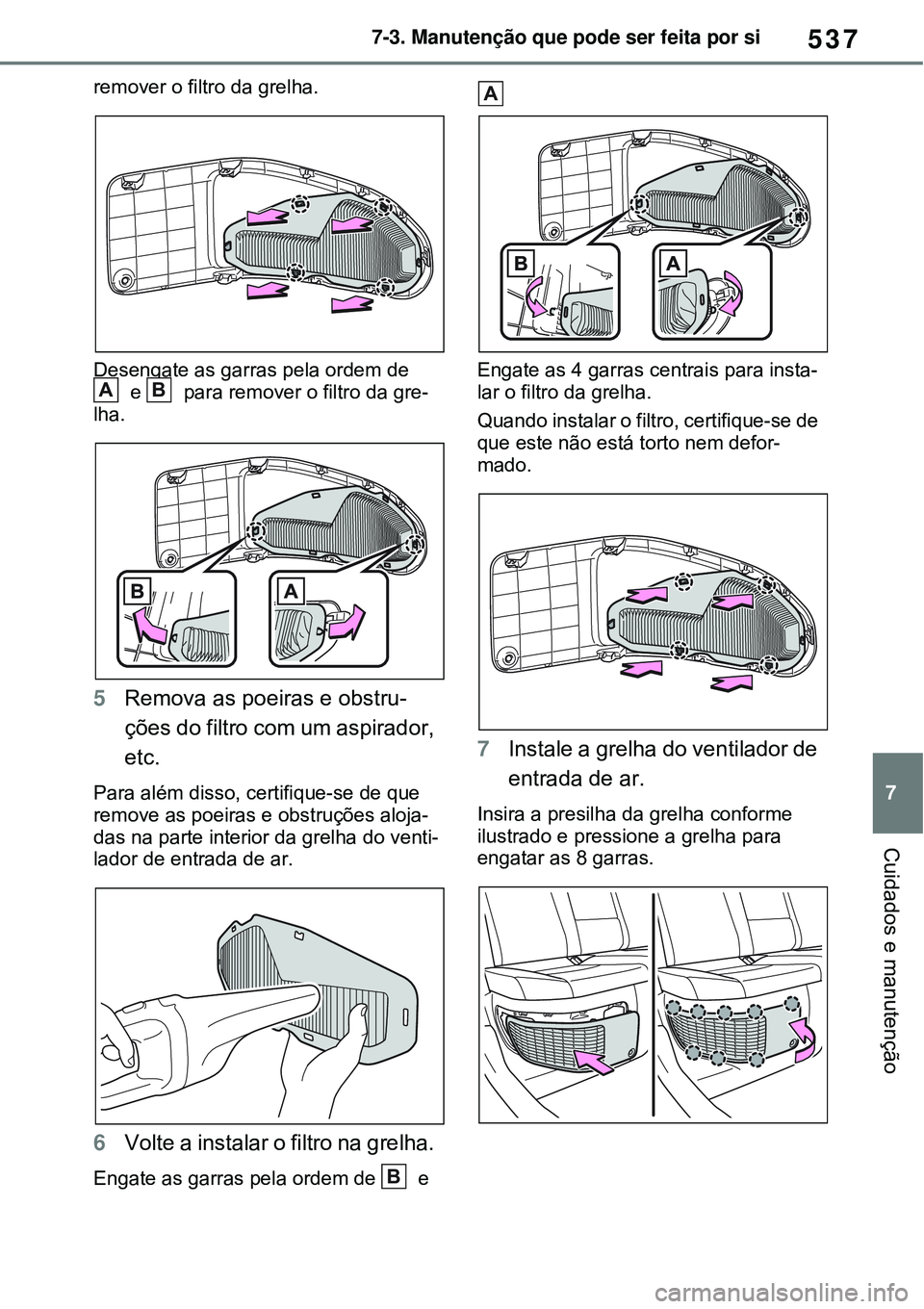

remover o filtro da grelha.
Desengate as garras pela ordem de
e para remover o filtro da gre-
lha.
5Remova as poeiras e obstru-
ções do filtro com um aspirador,
etc.
Para além disso, certifique-se de que
remove as poeiras e obstruções aloja-
das na parte interior da grelha do venti-
lador de entrada de ar.
6Volte a instalar o filtro na grelha.
Engate as garras pela ordem de e Engate as 4 garras centrais para insta-
lar o filtro da grelha.
Quando instalar o filtro, certifique-se de
que este não está torto nem defor-
mado.
7Instale a grelha do ventilador de
entrada de ar.
Insira a presilha da grelha conforme
ilustrado e pressione a grelha para
engatar as 8 garras.
AB
B
A

5387-3. Manutenção que pode ser feita por si
8Utilize uma chave Phillips para
remover o clipe.
Quando é necessário efetuar o pro-
grama de manutenção ao ventila-
dor de entrada de ar
Em certas situações, tais como quando
o veículo é utilizado com frequência em
estradas empreitadas ou engarrafamen-
tos, o ventilador de entrada de ar pode
necessitar de ser limpo, com maior
regularidade. Para mais informações,
consulte o livro “Serviço Toyota” ou o
livro “Garantia Toyota”.
Limpeza do ventilador de entrada
de ar
As poeiras no ventilador de entrada
de ar podem interferir com o arrefeci-
mento do conversor DC/DC. Se a
capacidade/desempenho do ventila-
dor DC/DC ficar limitada, a bateria de
12 volts pode ficar descarregada. Ins-
pecione e limpe o ventilador de
entrada de ar periodicamente.
O manuseamento inadequado da grelha
do ventilador de entrada de ar e do filtro
pode resultar em danos. Se tiver dúvidas
relativamente à limpeza do filtro contacte
um concessionário Toyota autorizado,
reparador Toyota autorizado ou qual-
quer reparador da sua confiança.
Se a mensagem “Manutenção
necessária para peças arrefeci-
mento bateria tração. Veja o
manual.” for exibida no mostrador
de informações múltiplas
Se esta mensagem de aviso for exi-
bida no mostrador de informações
múltiplas, remova a grelha do ventila-
dor de entrada de ar e limpe o filtro.
(P.536)
Depois de limpar o ventilador de
entrada de ar, coloque o sistema
híbrido em funcionamento e certifi-
que-se de que esta mensagem de aviso deixa de ser exibida no mostra-
dor de informações múltiplas. Depois
de colocar o sistema híbrido em fun-
cionamento, pode demorar até 20
minutos até que esta mensagem de
aviso deixe de ser exibida no mostra-
dor de informações múltiplas. Se a
mensagem de aviso não desapare-
cer, leve o seu veículo a um conces-
sionário Toyota autorizado, reparador
Toyota autorizado ou a qualquer repa-
rador da sua confiança para que este
proceda a uma inspeção.
AVISO
Quando limpar o ventilador de
entrada de ar
Não utilize água nem outros líqui-
dos para limpar o ventilador de
entrada de ar. Se aplicar água no
conversor DC/DC ou noutros com-
ponentes, poderá ocorrer uma ava-
ria ou incêndio.
Antes de limpar o ventilador de
entrada de ar, certifique-se de que
desliga o interruptor Power para
desligar o sistema híbrido.
ATENÇÃO
Quando limpar o ventilador de
entrada de ar
Quando limpar o ventilador de entrada
de ar, apenas utilize um aspirador para
eliminar poeiras e obstruções. Se utili-
zar uma pistola de ar comprimido, etc.,
para dispersar as poeiras e obstruções,
estas podem entrar para o ventilador
de entrada de ar, o que pode afetar o
desempenho do conversor DC/DC e
provocar uma avaria.
Para evitar danos no veículo
Quando remover a grelha, não per-
mita a entrada de água ou de impu-
rezas para dentro do ventilador de
entrada de ar.

539
7 7-3. Manutenção que pode ser feita por si
Cuidados e manutenção
Remoção e instalação da
escova do limpa-para-brisas
1Enquanto segura na parte
do braço do limpa-para-brisas,
em primeiro lugar, levante do
lado do condutor e, de seguida,
levante do lado do passageiro.
Quanto voltar a colocar os braços do
limpa-para-brisas nas suas posições
originais, em primeiro lugar baixe do
lado do passageiro e, de seguida do
lado do condutor.
2Levante o batente com uma
chave de fendas de cabeça
plana, tal como ilustrado.
Para evitar danos nos braços do limpa-
para-brisas, envolta a extremidade da
ATENÇÃO
Manuseie o filtro removido com cui-
dado para que este não fique dani-
ficado. Se danificar o filtro, mande
substituí-lo num concessionário
Toyota autorizado, reparador
Toyota autorizado ou em qualquer
reparador da sua confiança
Certifique-se de que volta a instalar
o filtro e a grelha nas suas posições
originais quando terminar a lim-
peza.
Não instale nada no ventilador de
entrada de ar a não ser os filtros
exclusivos para este veículo. Não
utilize o veículo sem o filtro insta-
lado.
Se a mensagem “Manutenção
necessária para peças arrefeci-
mento bateria tração. Veja o
manual.” for exibida no mostra-
dor de informações múltiplas
Se continuar a circular com o veículo
com a mensagem de aviso (a indicar
que a capacidade/desempenho do
arrefecimento do conversor DC/DC
pode estar limitada), o conversor
DC/DC pode estar avariado. Se esta
mensagem de aviso for exibida, limpe
imediatamente o ventilador de
entrada de ar.
Substituição das borra-
chas do limpa-vidros
Quando substituir as borra-
chas do limpa-vidros, siga
estes procedimentos para
cada borracha.
Limpa-para-brisas
A

5407-3. Manutenção que pode ser feita por si

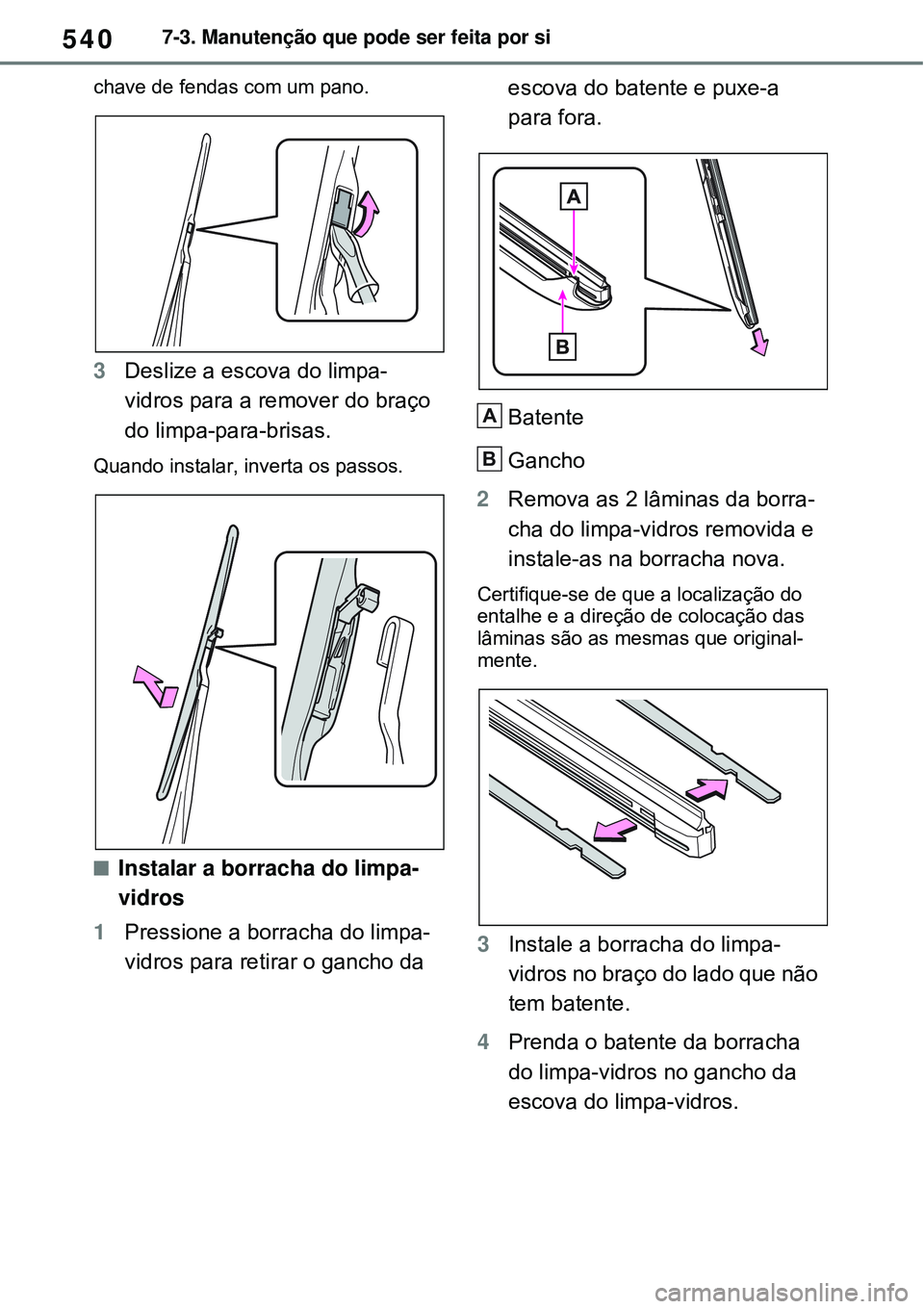

chave de fendas com um pano.
3Deslize a escova do limpa-
vidros para a remover do braço
do limpa-para-brisas.
Quando instalar, inverta os passos.
Instalar a borracha do limpa-
vidros
1Pressione a borracha do limpa-
vidros para retirar o gancho da escova do batente e puxe-a
para fora.
Batente
Gancho
2Remova as 2 lâminas da borra-
cha do limpa-vidros removida e
instale-as na borracha nova.
Certifique-se de que a localização do
entalhe e a direção de colocação das
lâminas são as mesmas que original-
mente.
3Instale a borracha do limpa-
vidros no braço do lado que não
tem batente.
4Prenda o batente da borracha
do limpa-vidros no gancho da
escova do limpa-vidros.
A
B
