Page 353 of 678

345
5 5-5. Utilização dos sistemas de apoio à condução
Condução
5-5.Utilização dos sistemas de apoio à condução
*: Se equipado
PCS (Sistema de Pré-Colisão)
P.356
LTA (Sistema de Apoio ao
Reconhecimento do traçado
da faixa de rodagem)
P.363
AHB (Luz Automática de Máxi-
mos)
P.335
RSA (Reconhecimento de
Sinais de Trânsito) (se equi-
pado)
P.374
Controlo dinâmico da veloci-
dade de cruzeiro com radar
em toda a gama de velocida-
des
P.378Existem dois tipos de sensores,
localizados atrás da grelha da
frente e do para-brisas que dete-
tam a informação necessária para
acionar os sistemas de apoio à
condução.
Sensor do radar
Câmara da frente
Toyota Safety Sense*
O Toyota Safety Sense con-
siste nos seguintes sistemas
de apoio à condução e contri-
bui para uma experiência de
condução segura e confortá-
vel:
Sistemas de apoio à condu-
ção
AVISO
Toyota Safety Sense
O Toyota Safety Sense foi concebido
partindo do pressuposto que o condu-
tor tem uma condução segura e foi
concebido para, em caso de colisão,
ajudar a reduzir o impacto para os
ocupantes e para o veículo. Para
além disso, também foi concebido
para auxiliar o condutor em condi-
ções normais de condução.
Uma vez que existe um limite para o
grau de precisão e controlo que este
sistema pode prestar, não dependa
exclusivamente deste sistema. O
condutor é sempre responsável por
prestar atenção ao ambiente em volta
do veículo e pela segurança da con-
dução.
Sensores
A
B
Page 354 of 678

3465-5. Utilização dos sistemas de apoio à condução
AVISO
Para evitar uma avaria no sensor
do radar
Cumpra com as seguintes precau-
ções.
Caso contrário, o sensor do radar
pode não funcionar devidamente.
Como consequência poderá ocorrer
um acidente, resultando em morte ou
ferimentos graves.
Mantenha o sensor do radar e o
emblema da grelha da frente sem-
pre limpos.
Sensor do radar
Emblema da grelha
Se a parte da frente do sensor do
radar ou a parte da frente ou traseira
do emblema da grelha estiver suja ou
coberta com gotas de água, neve,
etc., limpe-a.
Limpe o sensor do radar e o emblema
da grelha com um pano macio para
não os danificar.
Não afixe acessórios, autocolantes,
(incluindo autocolantes transparen-
tes), ou outros itens no sensor do
radar, emblema da grelha nem nas
respetivas áreas circundantes.
Não exponha o sensor do radar
nem a respetiva área circundante a
um impacto forte.
Se o sensor do radar, grelha da
frente ou para-choques da frente
for submetido a um impacto forte,
leve o veículo a um concessionário
Toyota autorizado, reparador
Toyota autorizado ou a qualquer
reparador da sua confiança para
que este proceda a uma inspeção.
A
B
Não desmonte o sensor do radar.
Não altere nem pinte o sensor do
radar nem o emblema da grelha.
Nos casos que se seguem, o sen-
sor do radar tem de ser calibrado.
Para mais detalhes contacte um
concessionário Toyota autorizado,
reparador Toyota autorizado ou
qualquer reparador da sua con-
fiança.
• Quando remover e instalar ou
substituir o sensor do radar ou a
grelha da frente
• Quando substituir o para-choques
da frente
Para evitar avarias na câmara da
frente
Cumpra com as seguintes precau-
ções.
Caso contrário, a câmara da frente
pode não funcionar devidamente.
Como consequência, poderá ocorrer
um acidente, resultando em morte ou
ferimentos graves.
Mantenha o para-brisas sempre
limpo.
• Se o para-brisas estiver sujo ou
coberto com uma película oleosa,
gotículas de água, neve, etc.,
limpe-o.
• Se tiver aplicado um revestimento
de vidro no para-brisas, ainda será
necessário usar os limpa-para-bri-
sas para remover as gotículas de
água, etc. da área do para-brisas
em frente à câmara da frente.
• Se o lado interior do para-brisas
onde está instalada a câmara da
frente estiver sujo, contacte um
concessionário Toyota autorizado,
reparador Toyota autorizado ou
qualquer reparador da sua con-
fiança.
Page 355 of 678

347
5 5-5. Utilização dos sistemas de apoio à condução
Condução
AVISO
Não afixe objetos, tais como auto-
colantes, autocolantes transparen-
tes, etc., no lado exterior do para-
brisas em frente à câmara da frente
(área sombreada na ilustração).
A partir da parte superior do para-
brisas até, aproximadamente, 1
cm abaixo da parte inferior do
sensor da câmara
20 cm, aproximadamente
(Aproximadamente 10 cm para a
direita e para a esquerda a partir
do centro da câmara da frente)
Se a parte do para-brisas em frente
à câmara da frente estiver emba-
ciada ou coberta com condensação
ou gelo, use o desembaciador do
para-brisas para remover o emba-
ciamento, condensação ou
gelo.(P.453)
Se o limpa-para-brisas não remo-
ver devidamente as gotas de água
da área do para-brisas em frente à
câmara da frente, substitua as res-
petivas escovas ou borrachas.
Não aplique coloração no vidro do
para-brisas.
Substitua o para-brisas se este
estiver danificado ou estalado.
Depois de substituir o para-brisas,
é necessário calibrar a câmara da
frente. Para mais detalhes, con-
tacte um concessionário Toyota
autorizado, reparador Toyota auto-
rizado ou qualquer reparador da
sua confiança.
A
B
Não permita que líquidos entrem
em contacto com a câmara da
frente.
Não permita que luzes brilhantes
incidam sobre a câmara da frente.
Não suje nem danifique a câmara
da frente.
Quando limpar o interior do para-
brisas, não permita que o líquido de
limpeza de vidros entre em con-
tacto com a lente. Para além disso,
não toque na lente.
Se a lente estiver suja ou danifi-
cada, contacte um concessionário
Toyota autorizado, reparador
Toyota autorizado ou qualquer
reparador da sua confiança.
Não submeta a câmara da frente a
um impacto forte.
Não altere a posição de instalação
nem direção da câmara da frente e
não a remova.
Não desmonte a câmara da frente.
Não altere nenhum componente do
veículo que esteja próximo da
câmara da frente (espelho retrovi-
sor interior, etc.) ou do tejadilho.
Não aplique nenhum acessório no
capot, grelha da frente ou no para-
choques da frente que possa obs-
truir a câmara. Para detalhes, con-
tacte um concessionário Toyota
autorizado, reparador Toyota auto-
rizado ou qualquer reparador da
sua confiança.
Se colocar uma prancha de surf ou
outro objeto longo sobre o tejadilho,
certifique-se de que este não fica a
obstruir a câmara da frente.
Não altere os faróis nem as outras
luzes.
Page 356 of 678
3485-5. Utilização dos sistemas de apoio à condução

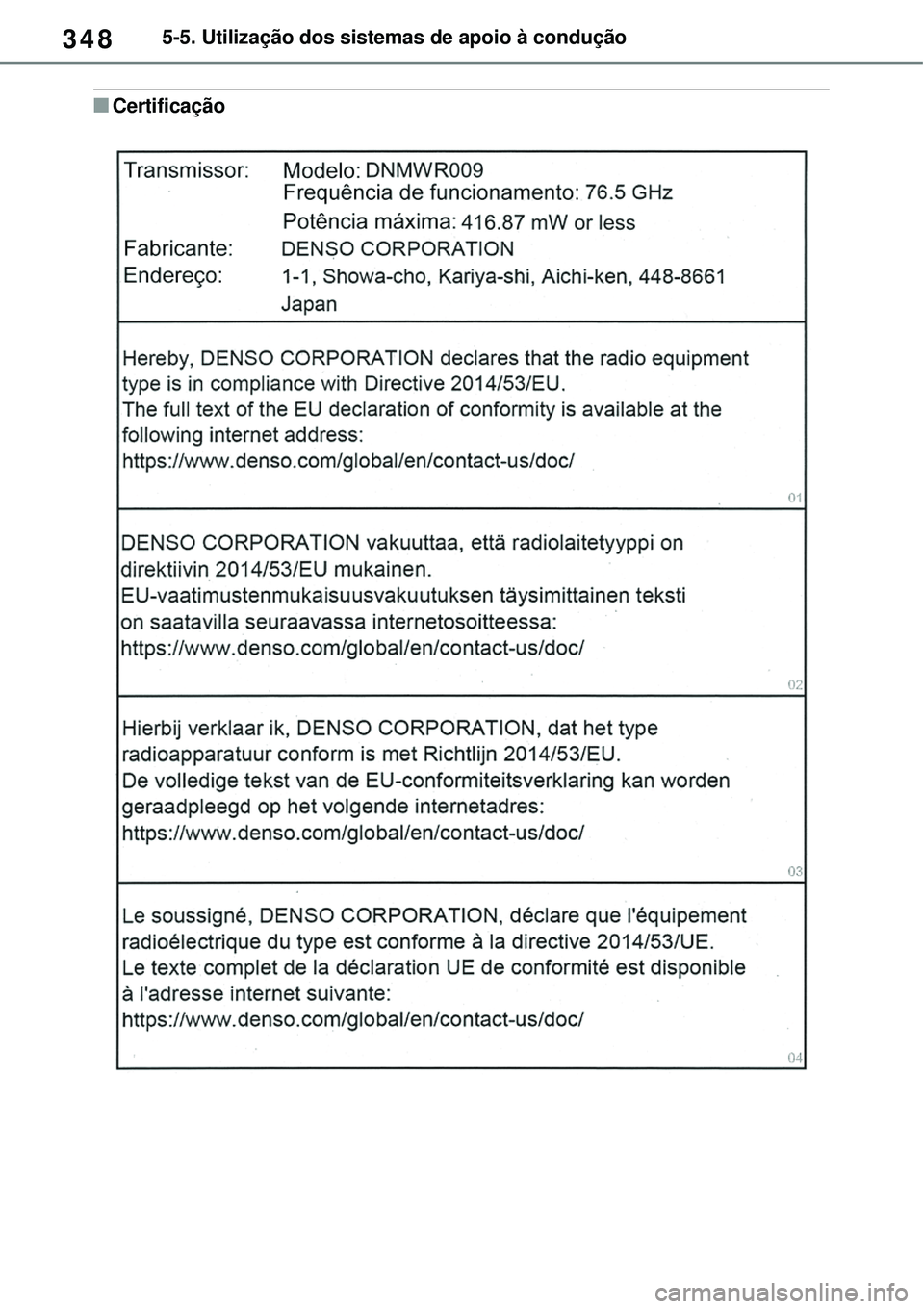

Certificação
Page 357 of 678
349
5 5-5. Utilização dos sistemas de apoio à condução
Condução
Page 358 of 678
3505-5. Utilização dos sistemas de apoio à condução
Page 359 of 678
351
5 5-5. Utilização dos sistemas de apoio à condução
Condução
Page 360 of 678
3525-5. Utilização dos sistemas de apoio à condução
