2021 TOYOTA PRIUS Betriebsanleitungen (in German)

6496-3. Wartung in Eigenregie
PRIUS_OM_OM47E13M_(EM)
6
Wartung und Pflege des Fahrzeugs

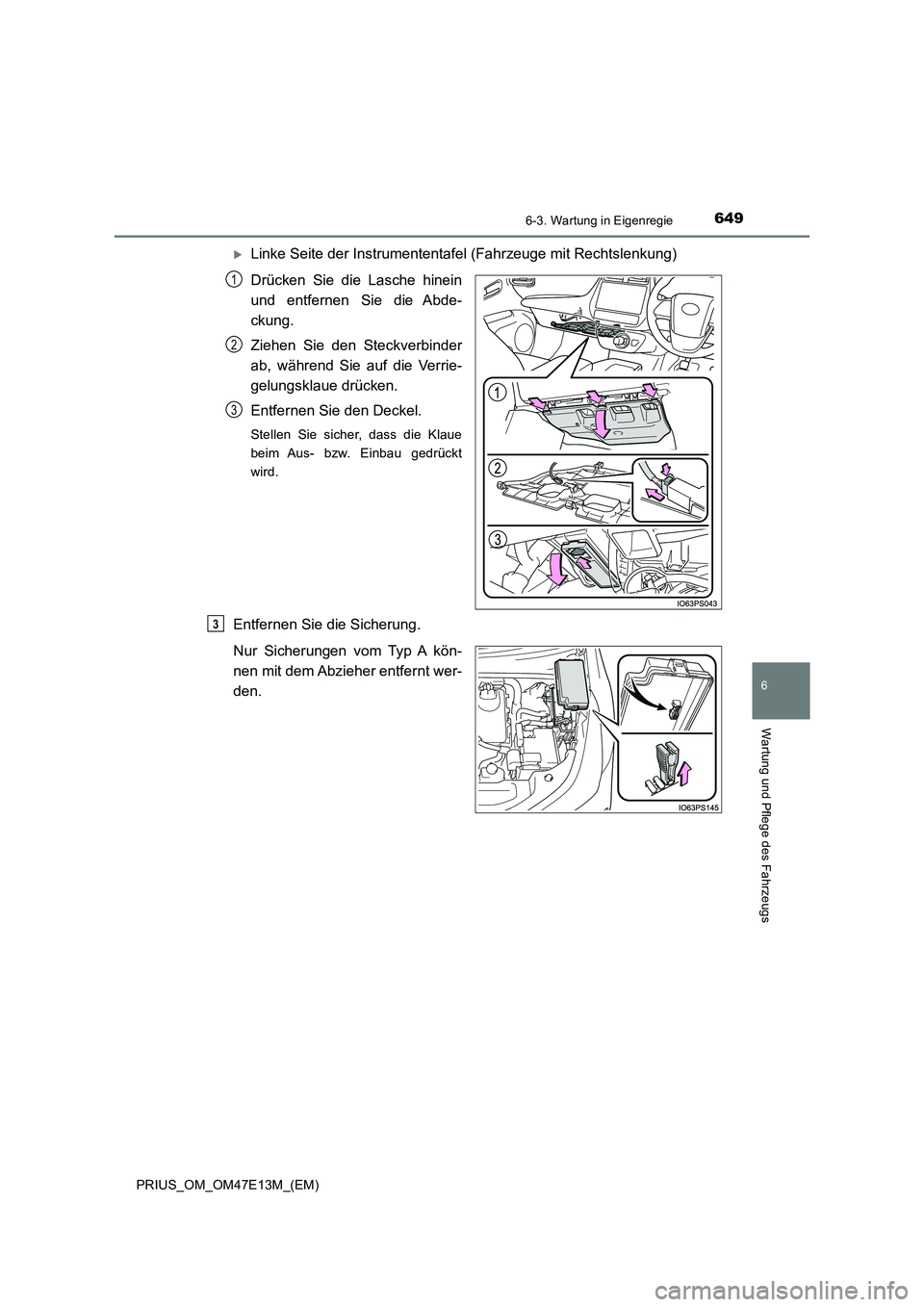

Linke Seite der Instrumententafel (Fahrzeuge mit Rechtslenkung)
Drücken Sie die Lasche hinein
und entfernen Sie die Abde-
ckung.
Ziehen Sie den Steckverbinder
ab, während Sie auf die Verrie-
gelungsklaue drücken.
Entfernen Sie den Deckel.
Stellen Sie sicher, dass die Klaue
beim Aus- bzw. Einbau gedrückt
wird.
Entfernen Sie die Sicherung.
Nur Sicherungen vom Typ A kön-
nen mit dem Abzieher entfernt wer-
den.
1
2
3
3

6506-3. Wartung in Eigenregie
PRIUS_OM_OM47E13M_(EM)

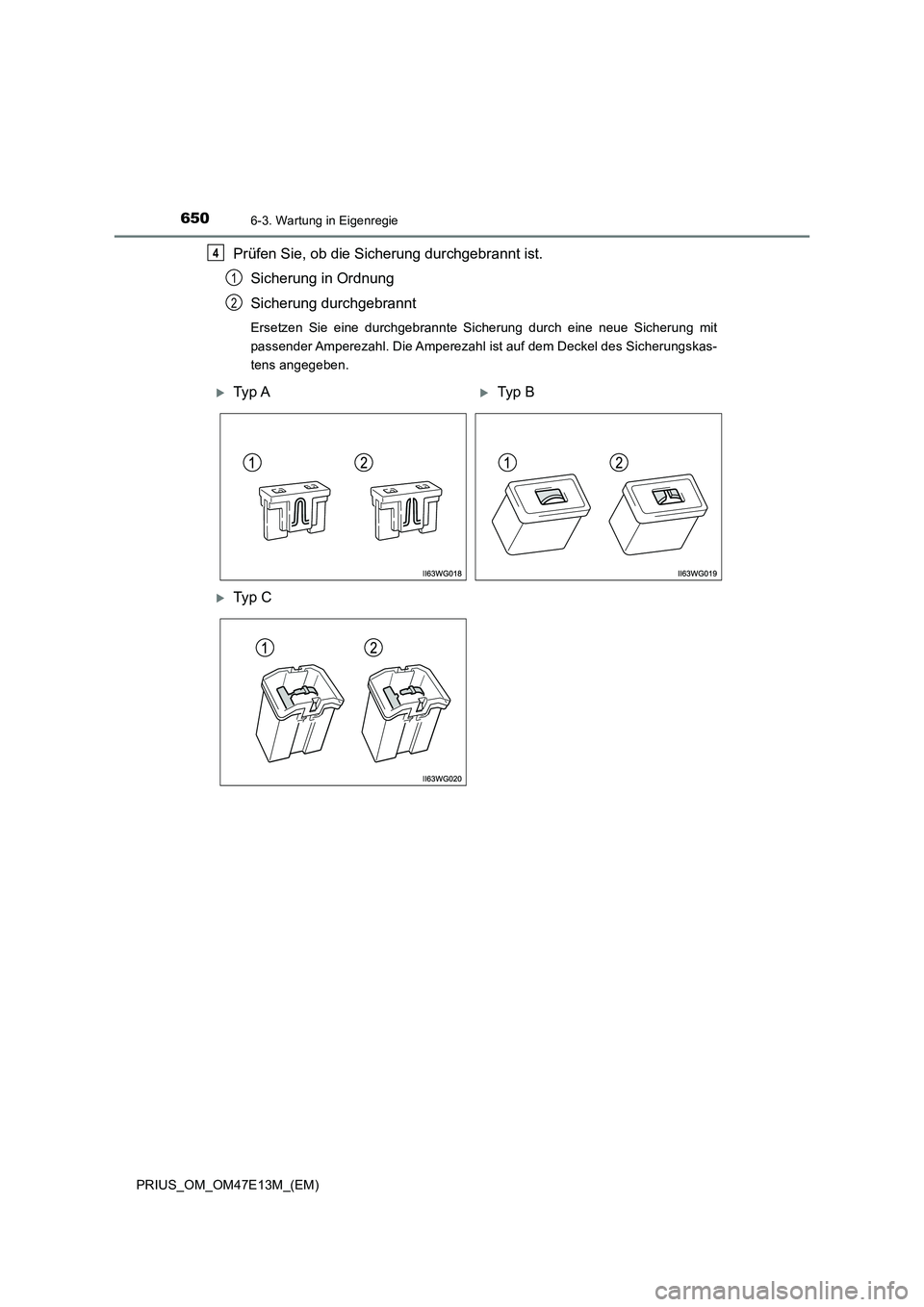

Prüfen Sie, ob die Sicherung durchgebrannt ist.
Sicherung in Ordnung
Sicherung durchgebrannt
Ersetzen Sie eine durchgebrannte Sicherung durch eine neue Sicherung mit
passender Amperezahl. Die Amperezahl ist auf dem Deckel des Sicherungskas-
tens angegeben.
4
1
2
Ty p ATyp B
Ty p C

6516-3. Wartung in Eigenregie
PRIUS_OM_OM47E13M_(EM)
6
Wartung und Pflege des Fahrzeugs

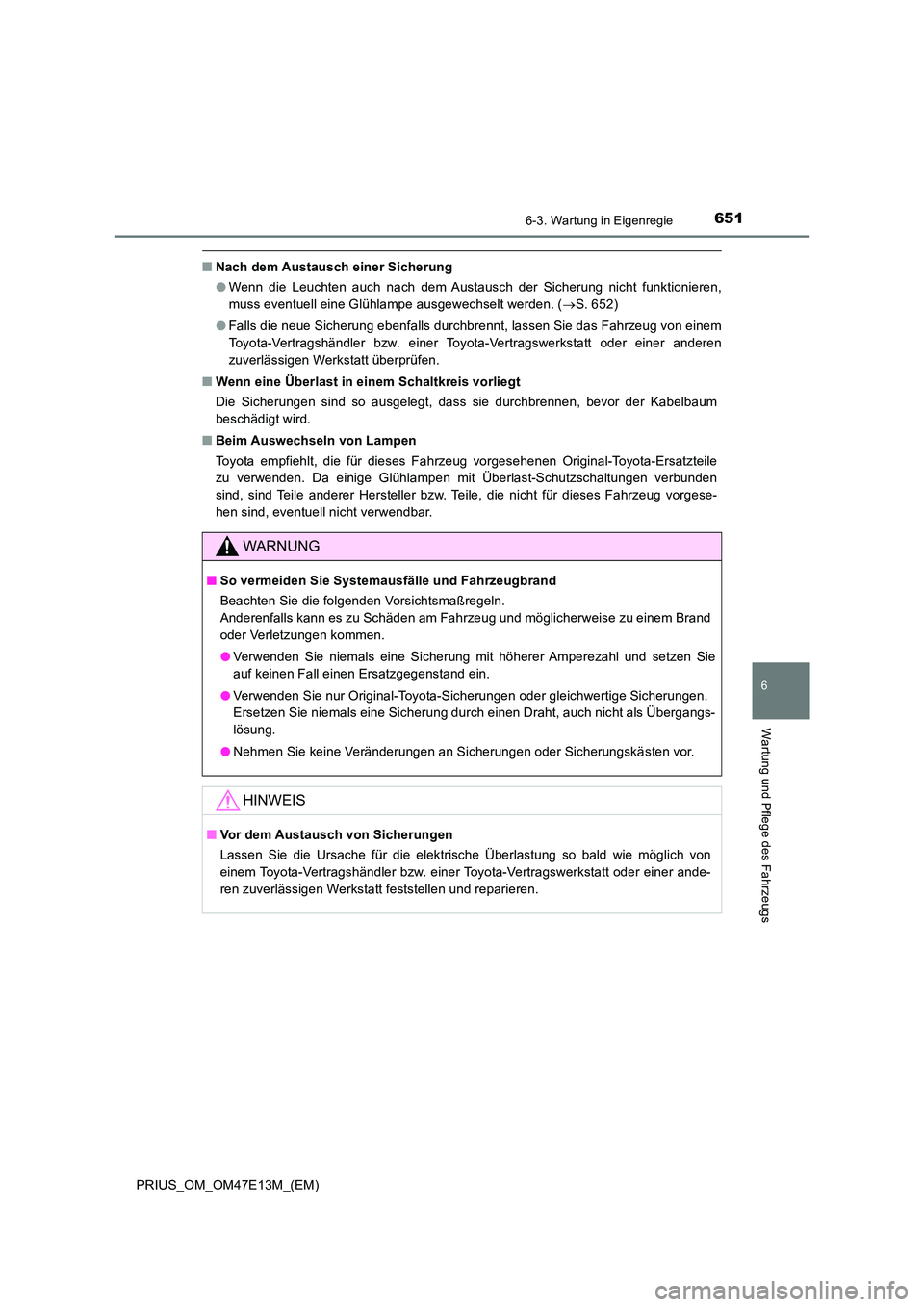

■Nach dem Austausch einer Sicherung
● Wenn die Leuchten auch nach dem Austausch der Sicherung nicht funktionieren,
muss eventuell eine Glühlampe ausgewechselt werden. ( S. 652)
● Falls die neue Sicherung ebenfalls durchbrennt, lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt überprüfen.
■ Wenn eine Überlast in einem Schaltkreis vorliegt
Die Sicherungen sind so ausgelegt, dass sie durchbrennen, bevor der Kabelbaum
beschädigt wird.
■ Beim Auswechseln von Lampen
Toyota empfiehlt, die für dieses Fahrzeug vorgesehenen Original -Toyota-Ersatzteile
zu verwenden. Da einige Glühlampen mit Überlast-Schutzschaltung en verbunden
sind, sind Teile anderer Hersteller bzw. Teile, die nicht für d ieses Fahrzeug vorgese-
hen sind, eventuell nicht verwendbar.
WARNUNG
■ So vermeiden Sie Systemausfälle und Fahrzeugbrand
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu Schäden am Fahrzeug und möglicherweise zu einem Brand
oder Verletzungen kommen.
● Verwenden Sie niemals eine Sicherung mit höherer Amperezahl und setzen Sie
auf keinen Fall einen Ersatzgegenstand ein.
● Verwenden Sie nur Original-Toyota-Sicherungen oder gleichwertige Sicherungen.
Ersetzen Sie niemals eine Sicherung durch einen Draht, auch nic ht als Übergangs-
lösung.
● Nehmen Sie keine Veränderungen an Sicherungen oder Sicherungskästen vor.
HINWEIS
■Vor dem Austausch von Sicherungen
Lassen Sie die Ursache für die elektrische Überlastung so bald wie möglich von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstat t oder einer ande-
ren zuverlässigen Werkstatt feststellen und reparieren.

6526-3. Wartung in Eigenregie
PRIUS_OM_OM47E13M_(EM)

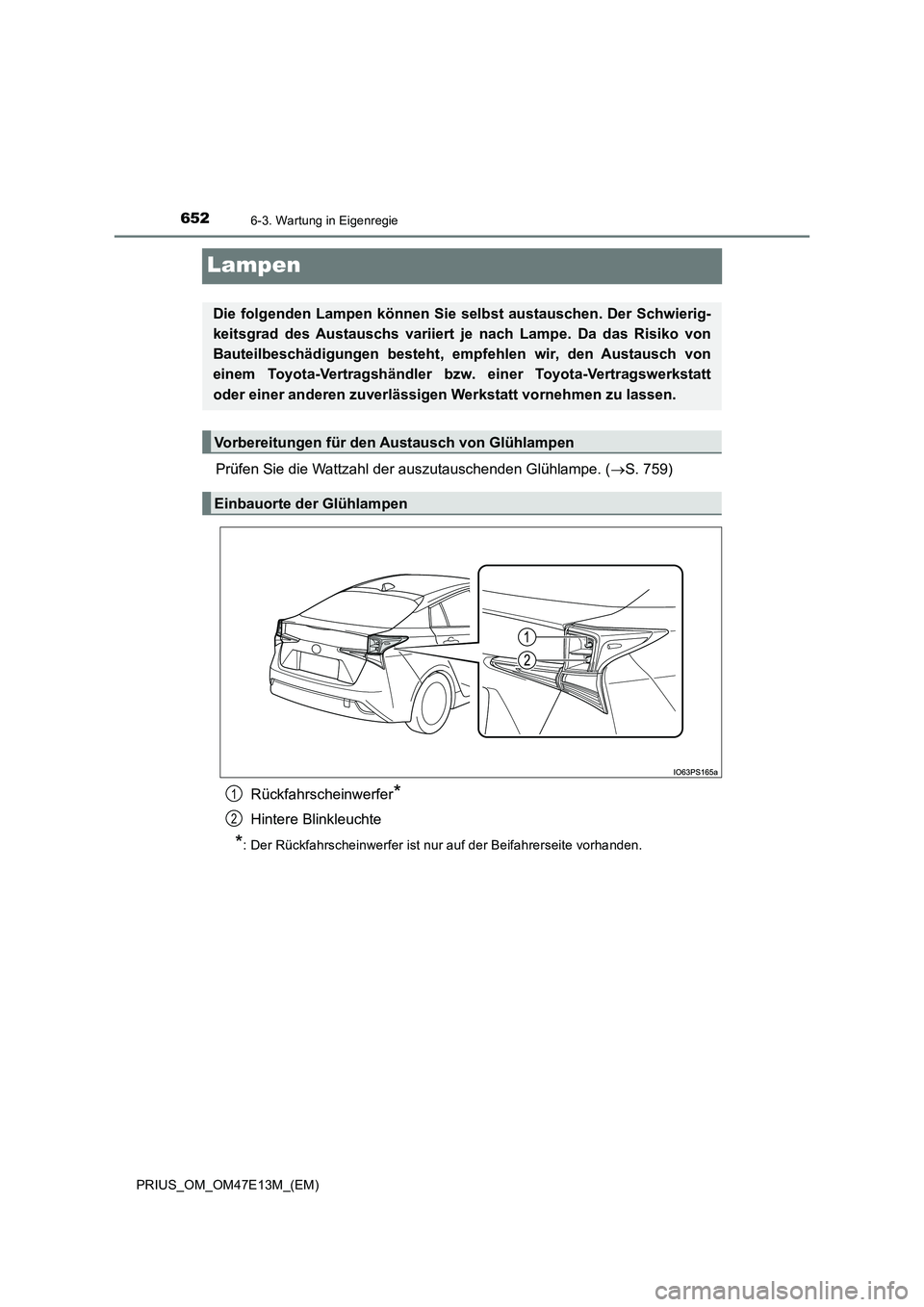

Lampen
Prüfen Sie die Wattzahl der auszutauschenden Glühlampe. (S. 759)
Rückfahrscheinwerfer*
Hintere Blinkleuchte
*: Der Rückfahrscheinwerfer ist nur auf der Beifahrerseite vorha nden.
Die folgenden Lampen können Sie selbst austauschen. Der Schwierig-
keitsgrad des Austauschs variiert je nach Lampe. Da das Risiko von
Bauteilbeschädigungen besteht, empfehlen wir, den Austausch von
einem Toyota-Vertragshändler bzw . einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt vornehmen zu lassen.
Vorbereitungen für den Austausch von Glühlampen
Einbauorte der Glühlampen
1
2

6536-3. Wartung in Eigenregie
PRIUS_OM_OM47E13M_(EM)
6
Wartung und Pflege des Fahrzeugs
■Hintere Blinkleuchten und Rückfahrscheinwerfer
Öffnen Sie die Heckklappe. Füh-
ren Sie an der Seite mit der
Leuchte einen Schraubendreher
in die Abdeckung ein und lösen
Sie die durch gestrichelte Linien
gekennzeichneten, zur Fahr-
zeugaußenseite hin gelegenen
Klauen. Hebeln Sie dann die
Abdeckung ab und ziehen Sie
sie schräg nach hinten in Rich-
tung Gepäckraum, um die durch
gestrichelte Linien gekennzeich-
neten, zur Fahrzeuginnenseite
hin gelegenen Klauen zu lösen.
Um Schäden an der Abdeckung zu vermeiden, schützen Sie die Spitze des
Schraubendrehers mit einem Lappen.
Entfernen Sie die 2 Schrauben.
Ziehen Sie die Leuchteneinheit
zum Entfernen nach hinten in
Richtung Fahrzeugheck.
Auswechseln von Lampen
1
2
3

6546-3. Wartung in Eigenregie
PRIUS_OM_OM47E13M_(EM)

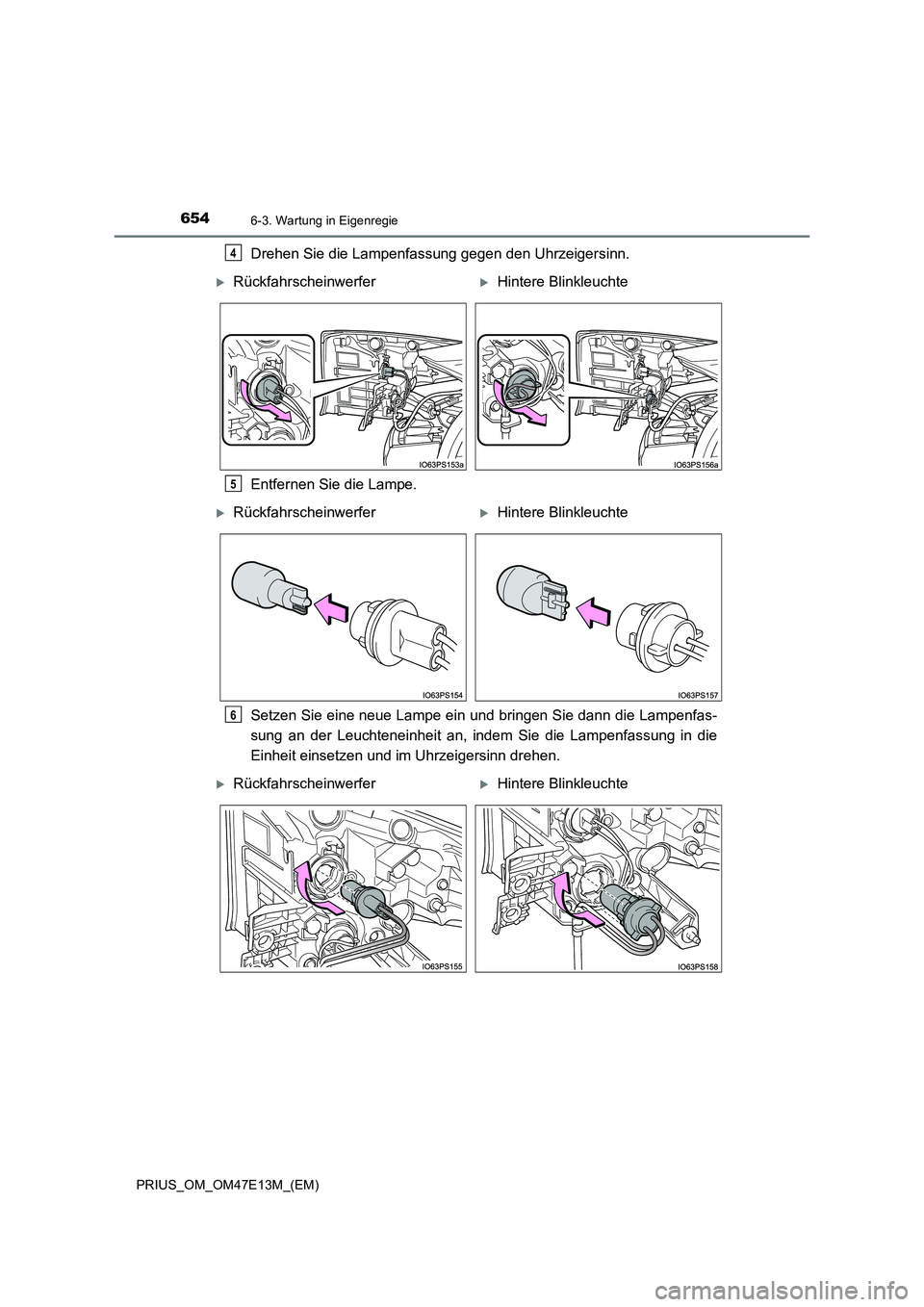

Drehen Sie die Lampenfassung gegen den Uhrzeigersinn.
Entfernen Sie die Lampe.
Setzen Sie eine neue Lampe ein und bringen Sie dann die Lampenfas-
sung an der Leuchteneinheit an, indem Sie die Lampenfassung in die
Einheit einsetzen und im Uhrzeigersinn drehen.4
RückfahrscheinwerferHintere Blinkleuchte
5
RückfahrscheinwerferHintere Blinkleuchte
6
RückfahrscheinwerferHintere Blinkleuchte

6556-3. Wartung in Eigenregie
PRIUS_OM_OM47E13M_(EM)
6
Wartung und Pflege des Fahrzeugs

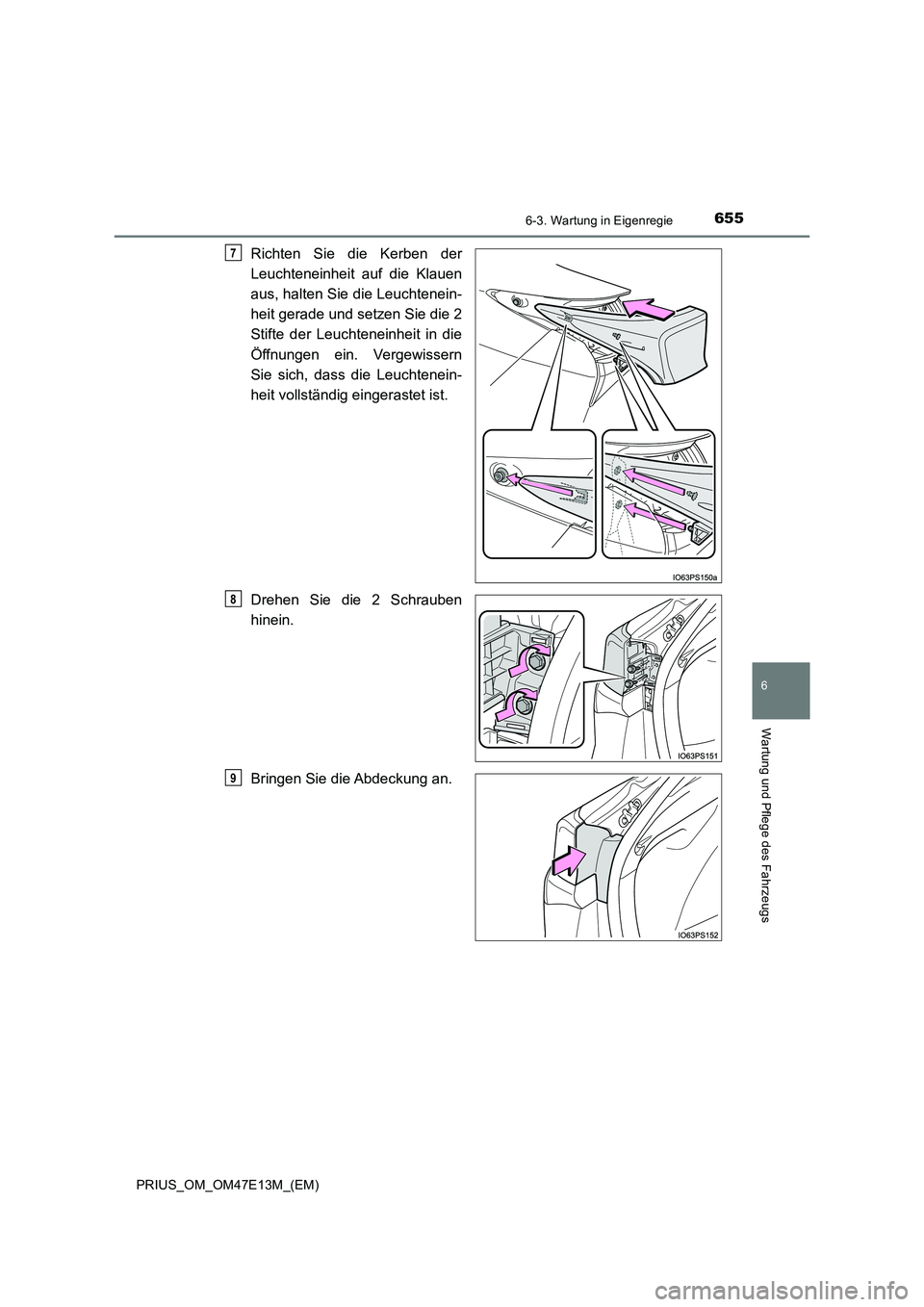

Richten Sie die Kerben der
Leuchteneinheit auf die Klauen
aus, halten Sie die Leuchtenein-
heit gerade und setzen Sie die 2
Stifte der Leuchteneinheit in die
Öffnungen ein. Vergewissern
Sie sich, dass die Leuchtenein-
heit vollständig eingerastet ist.
Drehen Sie die 2 Schrauben
hinein.
Bringen Sie die Abdeckung an.
7
8
9

6566-3. Wartung in Eigenregie
PRIUS_OM_OM47E13M_(EM)■

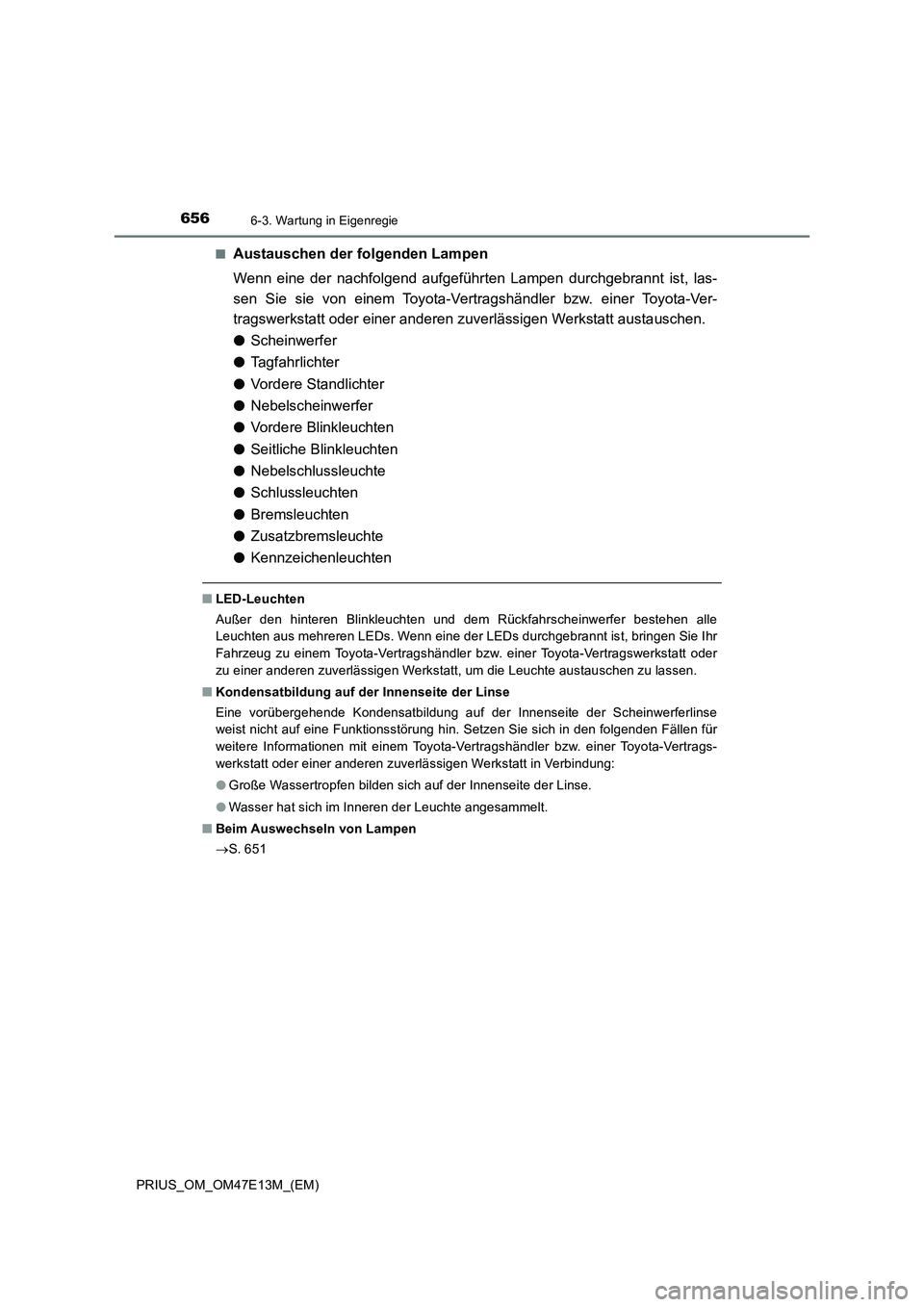

Austauschen der folgenden Lampen
Wenn eine der nachfolgend aufgeführten Lampen durchgebrannt ist, las-
sen Sie sie von einem Toyota-Vertragshändler bzw. einer Toyota-Ve r -
tragswerkstatt oder einer anderen zuverlässigen Werkstatt austauschen.
●Scheinwerfer
●Tagfahrlichter
●Vordere Standlichter
●Nebelscheinwerfer
●Vordere Blinkleuchten
●Seitliche Blinkleuchten
●Nebelschlussleuchte
●Schlussleuchten
●Bremsleuchten
●Zusatzbremsleuchte
●Kennzeichenleuchten
■LED-Leuchten
Außer den hinteren Blinkleuchten und dem Rückfahrscheinwerfer bestehen alle
Leuchten aus mehreren LEDs. Wenn eine der LEDs durchgebrannt ist, bringen Sie Ihr
Fahrzeug zu einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
zu einer anderen zuverlässigen Werkstatt, um die Leuchte austauschen zu lassen.
■Kondensatbildung auf der Innenseite der Linse
Eine vorübergehende Kondensatbildung auf der Innenseite der Scheinwerferlinse
weist nicht auf eine Funktionsstörung hin. Setzen Sie sich in den folgenden Fällen für
weitere Informationen mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung:
●Große Wassertropfen bilden sich auf der Innenseite der Linse.
●Wasser hat sich im Inneren der Leuchte angesammelt.
■Beim Auswechseln von Lampen
S. 651
