85
1
1-4. Hybridsystem
PRIUS_OM_OM47E13M_(EM)

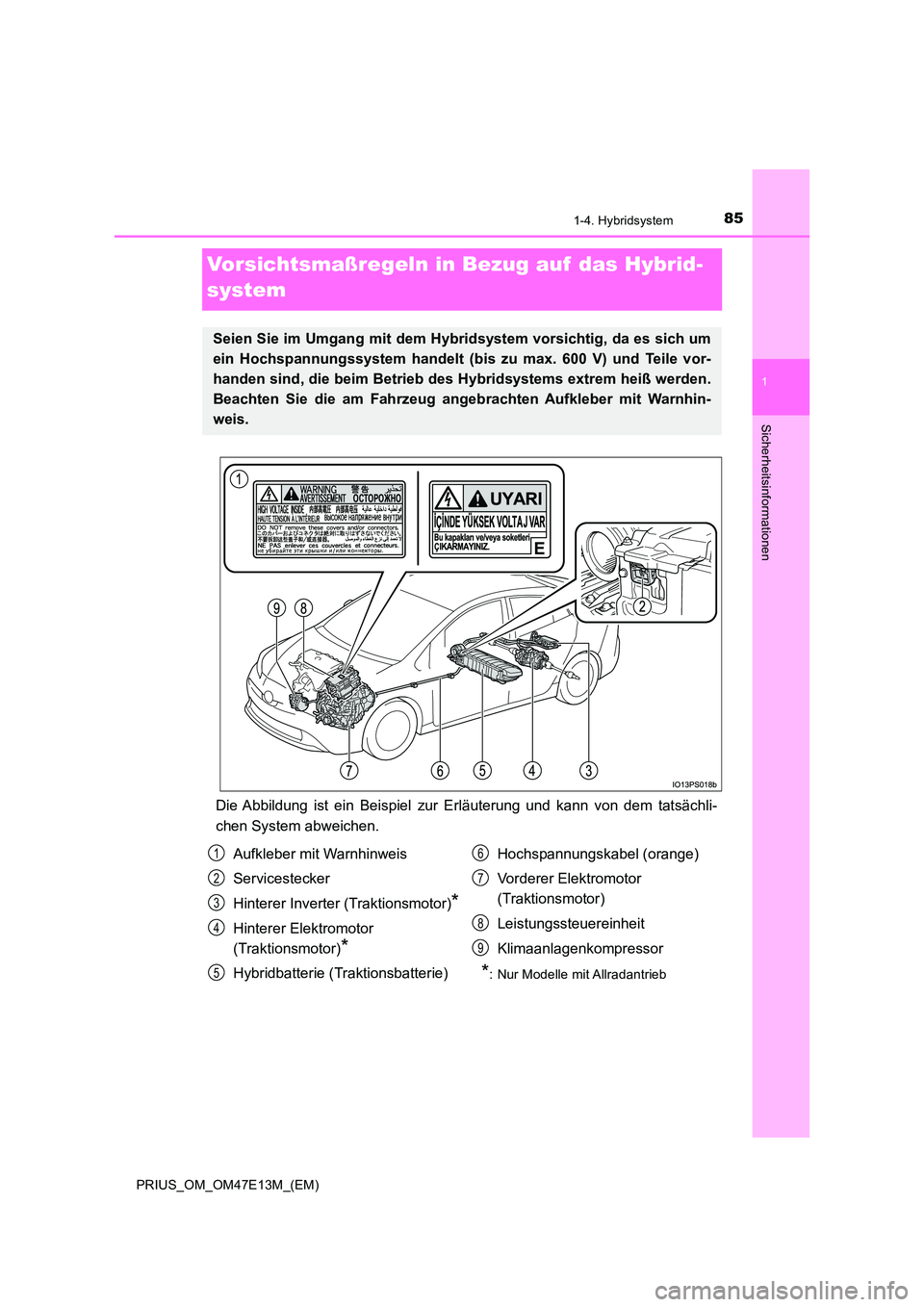

Sicherheitsinformationen
Vorsichtsmaßregeln in Bezug auf das Hybrid-
system
Die Abbildung ist ein Beispiel zur Erläuterung und kann von dem tatsächli-
chen System abweichen.
Seien Sie im Umgang mit dem Hybridsystem vorsichtig, da es sich um
ein Hochspannungssystem handelt (bis zu max. 600 V) und Teile v or-
handen sind, die beim Betrieb des Hybridsystems extrem heiß wer den.
Beachten Sie die am Fahrzeug angebrachten Aufkleber mit Warnhin -
weis.
Aufkleber mit Warnhinweis
Servicestecker
Hinterer Inverter (Traktionsmotor)*
Hinterer Elektromotor
(Traktionsmotor)*
Hybridbatterie (Traktionsbatterie)
Hochspannungskabel (orange)
Vorderer Elektromotor
(Traktionsmotor)
Leistungssteuereinheit
Klimaanlagenkompressor
*: Nur Modelle mit Allradantrieb
1
2
3
4
5
6
7
8
9

881-4. Hybridsystem
PRIUS_OM_OM47E13M_(EM)

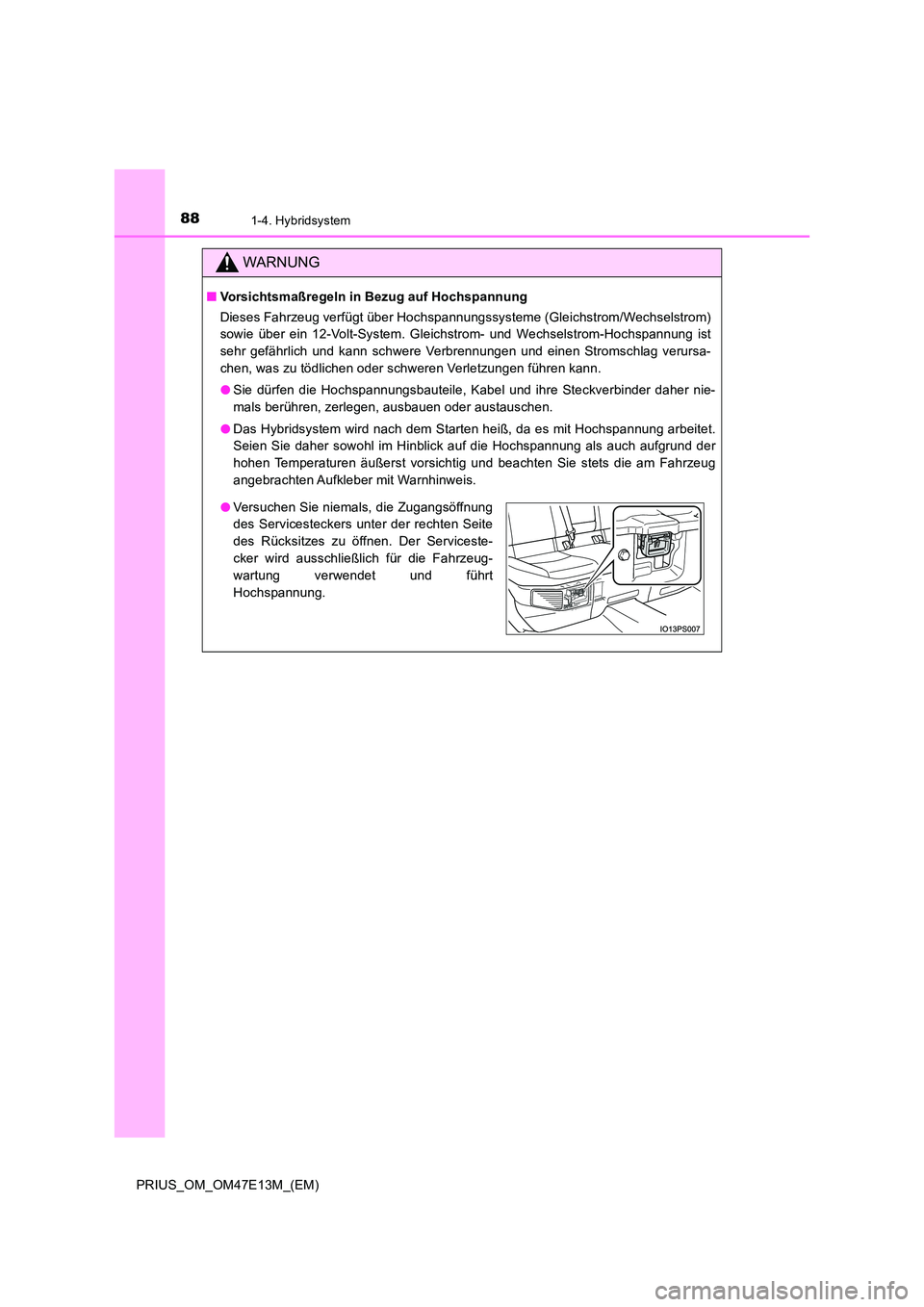

WARNUNG
■Vorsichtsmaßregeln in Bezug auf Hochspannung
Dieses Fahrzeug verfügt über Hochspannungssysteme (Gleichstrom/ Wechselstrom)
sowie über ein 12-Volt-System. Gleichstrom- und Wechselstrom-Ho chspannung ist
sehr gefährlich und kann schwere Verbrennungen und einen Stroms chlag verursa-
chen, was zu tödlichen oder schweren Verletzungen führen kann.
● Sie dürfen die Hochspannungsbauteile, Kabel und ihre Steckverbinder daher nie-
mals berühren, zerlegen, ausbauen oder austauschen.
● Das Hybridsystem wird nach dem Starten heiß, da es mit Hochspannung arbeitet.
Seien Sie daher sowohl im Hinblick auf die Hochspannung als auc h aufgrund der
hohen Temperaturen äußerst vorsichtig und beachten Sie stets di e am Fahrzeug
angebrachten Aufkleber mit Warnhinweis.
● Versuchen Sie niemals, die Zugangsöffnung
des Servicesteckers unter der rechten Seite
des Rücksitzes zu öffnen. Der Serviceste-
cker wird ausschließlich für die Fahrzeug-
wartung verwendet und führt
Hochspannung.

531
4
4-6. Fahrhinweise
Fahren
PRIUS_OM_OM47E13M_(EM)

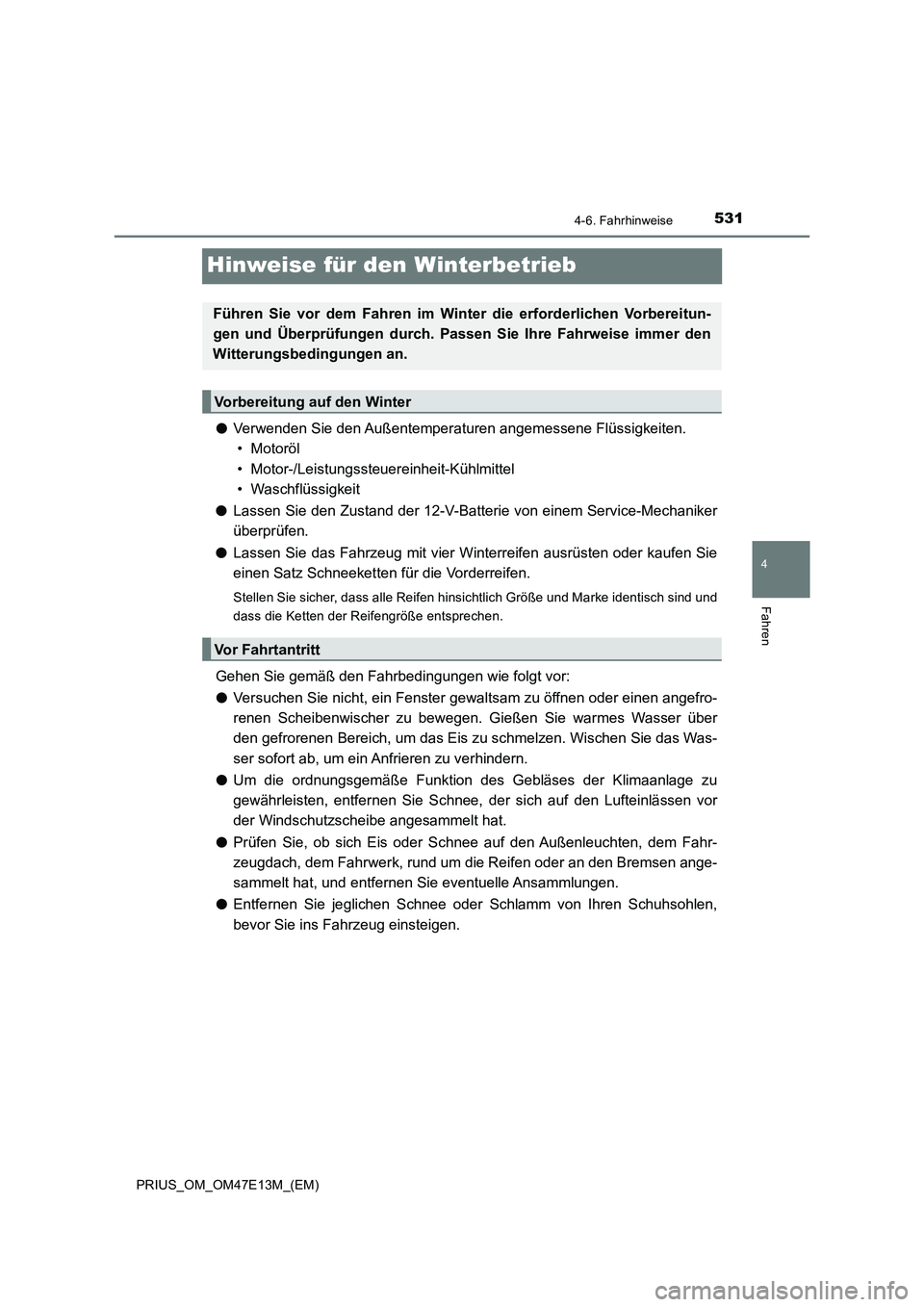

Hinweise für den Winterbetrieb
●Verwenden Sie den Außentemperaturen angemessene Flüssigkeiten.
• Motoröl
• Motor-/Leistungssteuereinheit-Kühlmittel
• Waschflüssigkeit
●Lassen Sie den Zustand der 12-V-Batterie von einem Service-Mechaniker
überprüfen.
●Lassen Sie das Fahrzeug mit vier Winterreifen ausrüsten oder kaufen Sie
einen Satz Schneeketten für die Vorderreifen.
Stellen Sie sicher, dass alle Reifen hinsichtlich Größe und Marke identisch sind und
dass die Ketten der Reifengröße entsprechen.
Gehen Sie gemäß den Fahrbedingungen wie folgt vor:
●Versuchen Sie nicht, ein Fenster gewaltsam zu öffnen oder einen angefro-
renen Scheibenwischer zu bewegen. Gießen Sie warmes Wasser über
den gefrorenen Bereich, um das Eis zu schmelzen. Wischen Sie das Was-
ser sofort ab, um ein Anfrieren zu verhindern.
●Um die ordnungsgemäße Funktion des Gebläses der Klimaanlage zu
gewährleisten, entfernen Sie Schnee, der sich auf den Lufteinlässen vor
der Windschutzscheibe angesammelt hat.
●Prüfen Sie, ob sich Eis oder Schnee auf den Außenleuchten, dem Fahr-
zeugdach, dem Fahrwerk, rund um die Reifen oder an den Bremsen ange-
sammelt hat, und entfernen Sie eventuelle Ansammlungen.
●Entfernen Sie jeglichen Schnee oder Schlamm von Ihren Schuhsohlen,
bevor Sie ins Fahrzeug einsteigen.
Führen Sie vor dem Fahren im Winter die erforderlichen Vorbereitun-
gen und Überprüfungen durch. Passen Sie Ihre Fahrweise immer den
Witterungsbedingungen an.
Vorbereitung auf den Winter
Vor Fahrtantritt

6386-3. Wartung in Eigenregie
PRIUS_OM_OM47E13M_(EM)

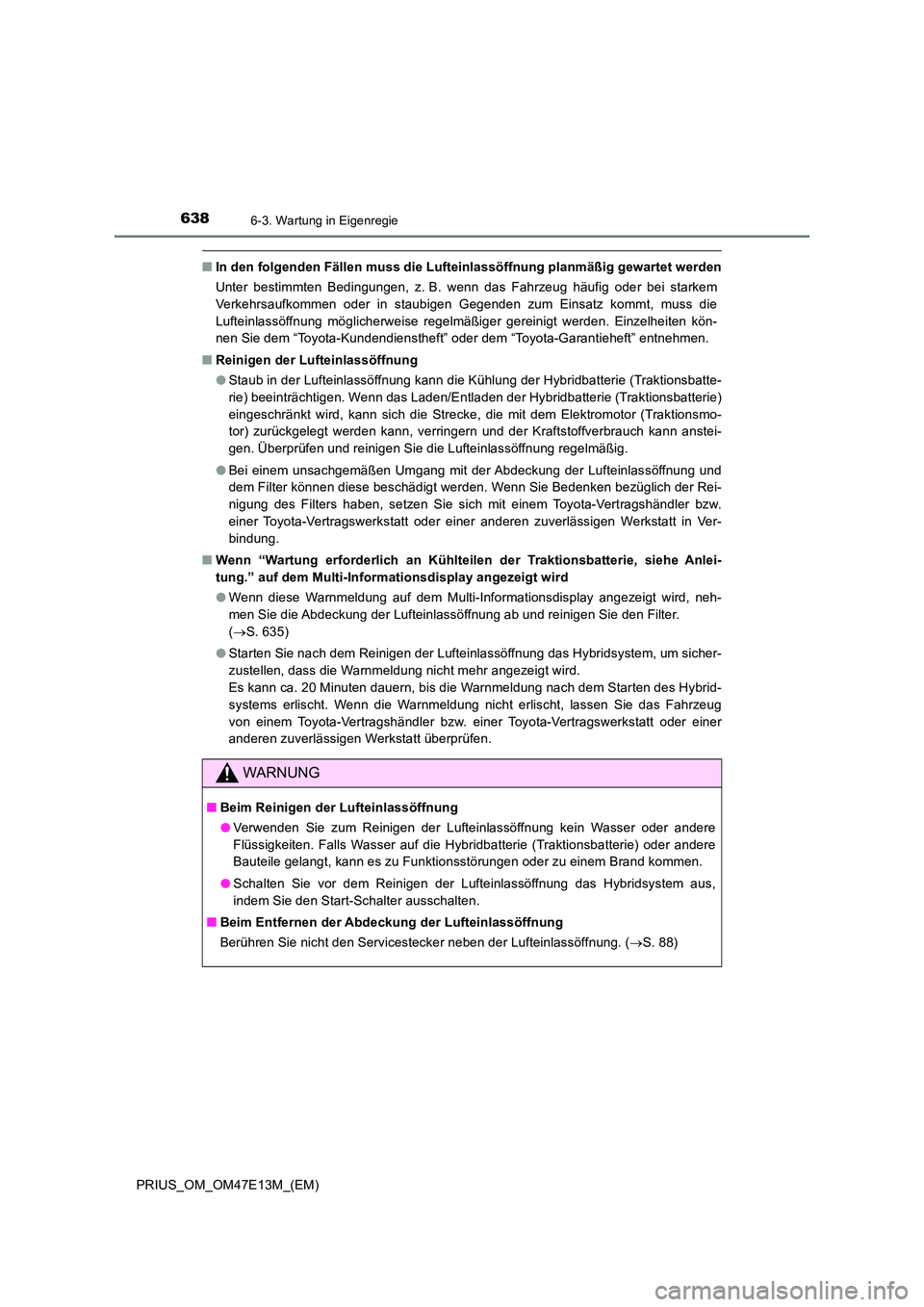

■In den folgenden Fällen muss die Lufteinlassöffnung planmäßig gewartet werden
Unter bestimmten Bedingungen, z. B. wenn das Fahrzeug häufig ode r bei starkem
Verkehrsaufkommen oder in staubigen Gegenden zum Einsatz kommt, muss die
Lufteinlassöffnung möglicherweise regelmäßiger gereinigt werden . Einzelheiten kön-
nen Sie dem “Toyota-Kundendienstheft” oder dem “Toyota-Garantie heft” entnehmen.
■ Reinigen der Lufteinlassöffnung
● Staub in der Lufteinlassöffnung kann die Kühlung der Hybridbatterie (Traktionsbatte-
rie) beeinträchtigen. Wenn das Laden/Entladen der Hybridbatteri e (Traktionsbatterie)
eingeschränkt wird, kann sich die Strecke, die mit dem Elektrom otor (Traktionsmo-
tor) zurückgelegt werden kann, verringern und der Kraftstoffver brauch kann anstei-
gen. Überprüfen und reinigen Sie die Lufteinlassöffnung regelmä ßig.
● Bei einem unsachgemäßen Umgang mit der Abdeckung der Lufteinlassöffnung und
dem Filter können diese beschädigt werden. Wenn Sie Bedenken be züglich der Rei-
nigung des Filters haben, setzen Sie sich mit einem Toyota-Vert ragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Ver-
bindung.
■ Wenn “Wartung erforderlich an Kühlteilen der Traktionsbatterie, siehe Anlei-
tung.” auf dem Multi-Informationsdisplay angezeigt wird
● Wenn diese Warnmeldung auf dem Multi-Informationsdisplay angezeigt wird, neh-
men Sie die Abdeckung der Lufteinlassöffnung ab und reinigen Si e den Filter.
( S. 635)
● Starten Sie nach dem Reinigen der Lufteinlassöffnung das Hybridsystem, um sicher-
zustellen, dass die Warnmeldung nicht mehr angezeigt wird.
Es kann ca. 20 Minuten dauern, bis die Warnmeldung nach dem Star ten des Hybrid-
systems erlischt. Wenn die Warnmeldung nicht erlischt, lassen S ie das Fahrzeug
von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerk statt oder einer
anderen zuverlässigen Werkstatt überprüfen.
WARNUNG
■ Beim Reinigen der Lufteinlassöffnung
● Verwenden Sie zum Reinigen der Lufteinlassöffnung kein Wasser oder andere
Flüssigkeiten. Falls Wasser auf die Hybridbatterie (Traktionsba tterie) oder andere
Bauteile gelangt, kann es zu Funktionsstörungen oder zu einem B rand kommen.
● Schalten Sie vor dem Reinigen der Lufteinlassöffnung das Hybridsystem aus,
indem Sie den Start-Schalter ausschalten.
■ Beim Entfernen der Abdeckung der Lufteinlassöffnung
Berühren Sie nicht den Servicestecker neben der Lufteinlassöffn ung. (S. 88)

7518-1. Technische Daten
PRIUS_OM_OM47E13M_(EM)
8
Technische Daten des Fahrzeugs

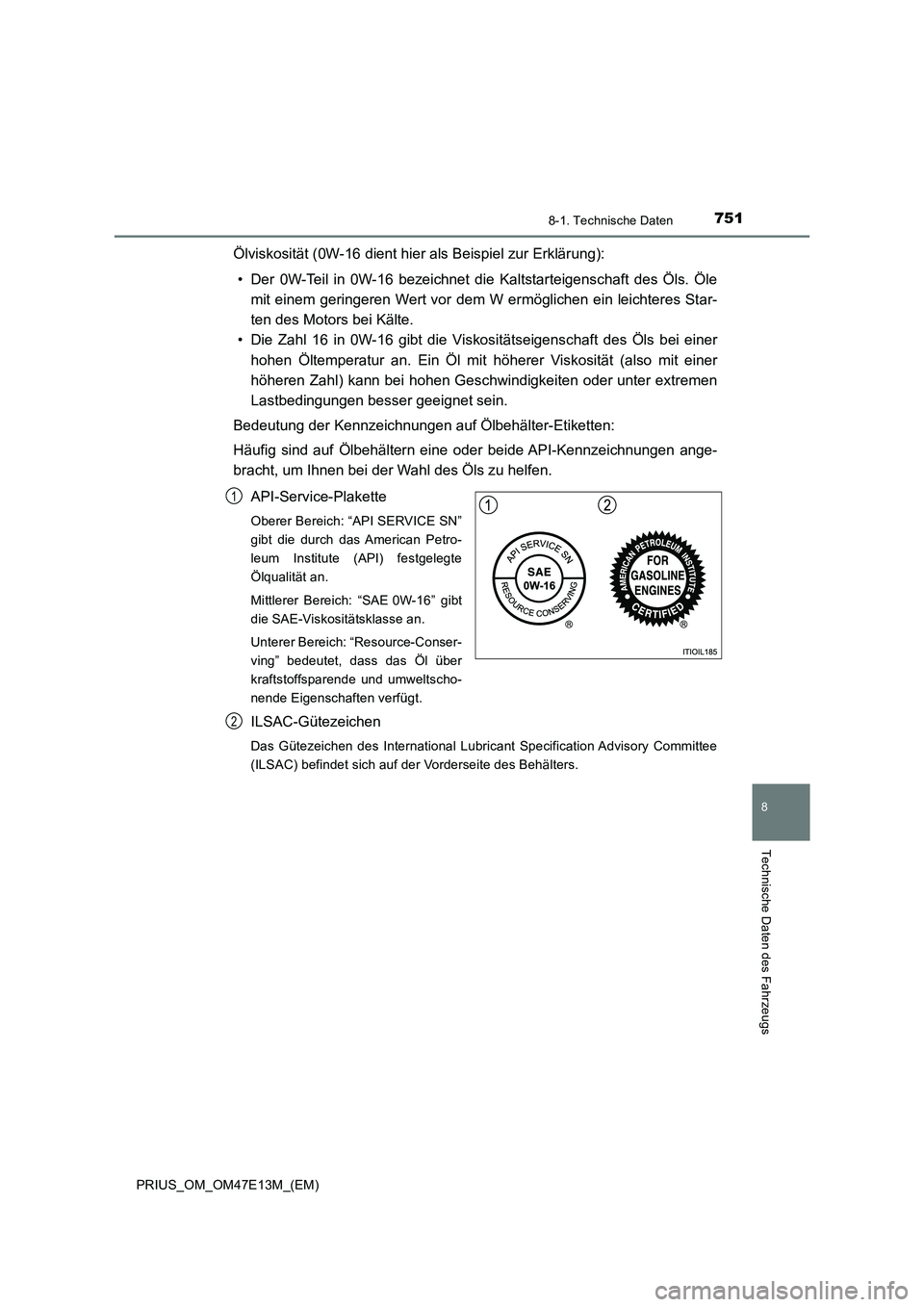

Ölviskosität (0W-16 dient hier als Beispiel zur Erklärung):
• Der 0W-Teil in 0W-16 bezeichnet die Kaltstarteigenschaft des Öls. Öle
mit einem geringeren Wert vor dem W ermöglichen ein leichteres Star-
ten des Motors bei Kälte.
• Die Zahl 16 in 0W-16 gibt die Viskositätseigenschaft des Öls bei einer
hohen Öltemperatur an. Ein Öl mit höherer Viskosität (also mit einer
höheren Zahl) kann bei hohen Geschwindigkeiten oder unter extremen
Lastbedingungen besser geeignet sein.
Bedeutung der Kennzeichnungen auf Ölbehälter-Etiketten:
Häufig sind auf Ölbehältern eine oder beide API-Kennzeichnungen ange-
bracht, um Ihnen bei der Wahl des Öls zu helfen.
API-Service-Plakette
Oberer Bereich: “API SERVICE SN”
gibt die durch das American Petro-
leum Institute (API) festgelegte
Ölqualität an.
Mittlerer Bereich: “SAE 0W-16” gibt
die SAE-Viskositätsklasse an.
Unterer Bereich: “Resource-Conser-
ving” bedeutet, dass das Öl über
kraftstoffsparende und umweltscho-
nende Eigenschaften verfügt.
ILSAC-Gütezeichen
Das Gütezeichen des International Lubricant Specification Advisory Committee
(ILSAC) befindet sich auf der Vorderseite des Behälters.
1
2

7538-1. Technische Daten
PRIUS_OM_OM47E13M_(EM)
8
Technische Daten des Fahrzeugs
Ölviskosität (0W-20 dient hier als Beispiel zur Erklärung):
• Der 0W-Teil in 0W-20 bezeichnet die Kaltstarteigenschaft des Öls. Öle
mit einem geringeren Wert vor dem W ermöglichen ein leichteres Star-
ten des Motors bei Kälte.
• Die Zahl 20 in 0W-20 gibt die Viskositätseigenschaft des Öls bei einer
hohen Öltemperatur an. Ein Öl mit höherer Viskosität (also mit einer
höheren Zahl) kann bei hohen Geschwindigkeiten oder unter extremen
Lastbedingungen besser geeignet sein.
Bedeutung der Kennzeichnungen auf Ölbehälter-Etiketten:
Häufig sind auf Ölbehältern eine oder beide API-Kennzeichnungen ange-
bracht, um Ihnen bei der Wahl des Öls zu helfen.
API-Service-Plakette
Oberer Bereich: “API SERVICE SN”
gibt die durch das American Petro-
leum Institute (API) festgelegte
Ölqualität an.
Mittlerer Bereich: “SAE 0W-20” gibt
die SAE-Viskositätsklasse an.
Unterer Bereich: “Resource-Conser-
ving” bedeutet, dass das Öl über
kraftstoffsparende und umweltscho-
nende Eigenschaften verfügt.
ILSAC-Gütezeichen
Das Gütezeichen des International Lubricant Specification Advisory Committee
(ILSAC) befindet sich auf der Vorderseite des Behälters.
1
2
