7137-2. Vorgehen im Notfall
PRIUS_OM_OM47E13M_(EM)
7
Wenn Störungen auftreten
Fahrzeuge mit Notrad

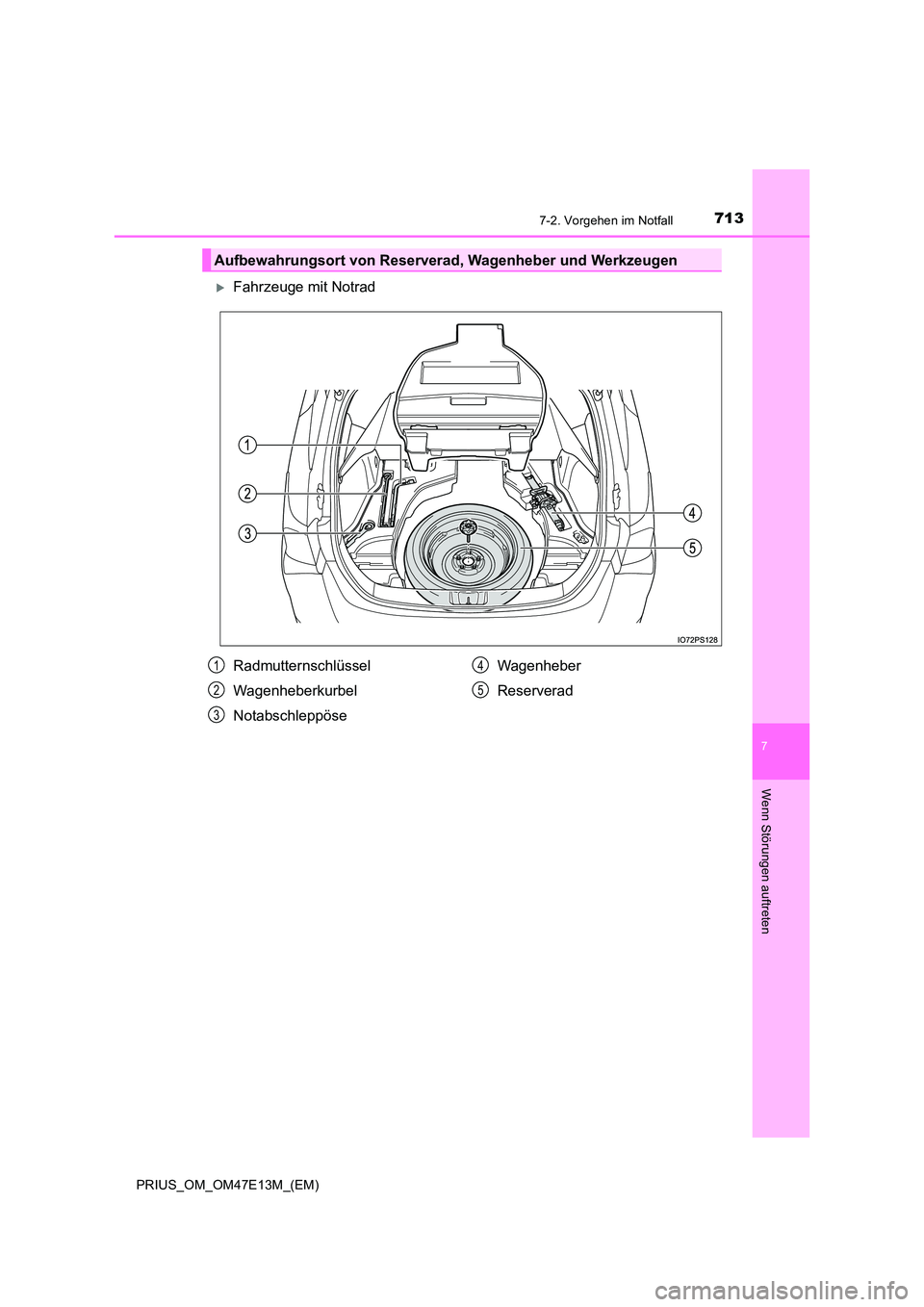

Aufbewahrungsort von Reserverad, Wagenheber und Werkzeugen
Radmutternschlüssel
Wagenheberkurbel
Notabschleppöse
Wagenheber
Reserverad
1
2
3
4
5

7147-2. Vorgehen im Notfall
PRIUS_OM_OM47E13M_(EM)

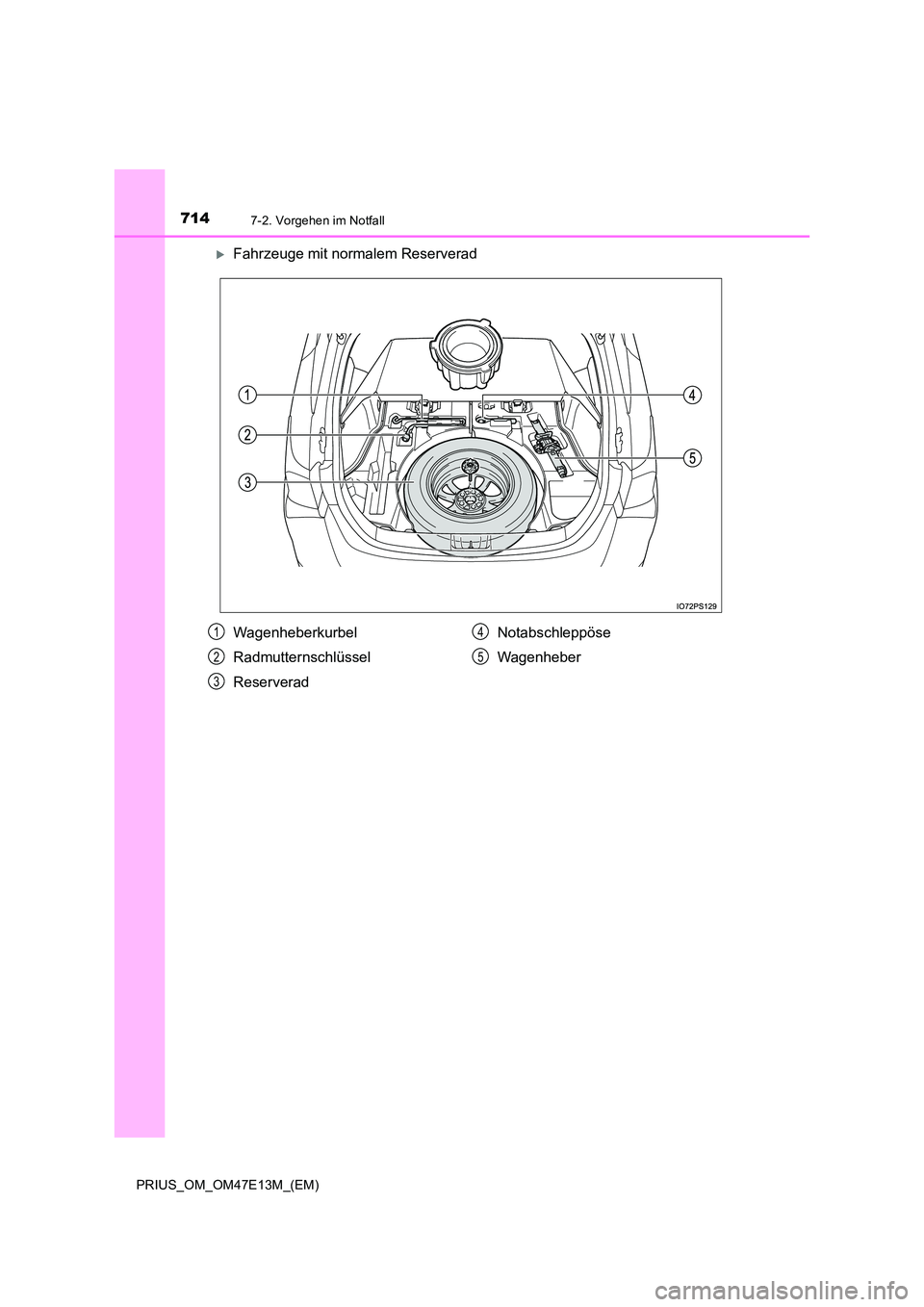

Fahrzeuge mit normalem Reserverad
Wagenheberkurbel
Radmutternschlüssel
Reserverad
Notabschleppöse
Wagenheber
1
2
3
4
5

7157-2. Vorgehen im Notfall
PRIUS_OM_OM47E13M_(EM)
7
Wenn Störungen auftreten

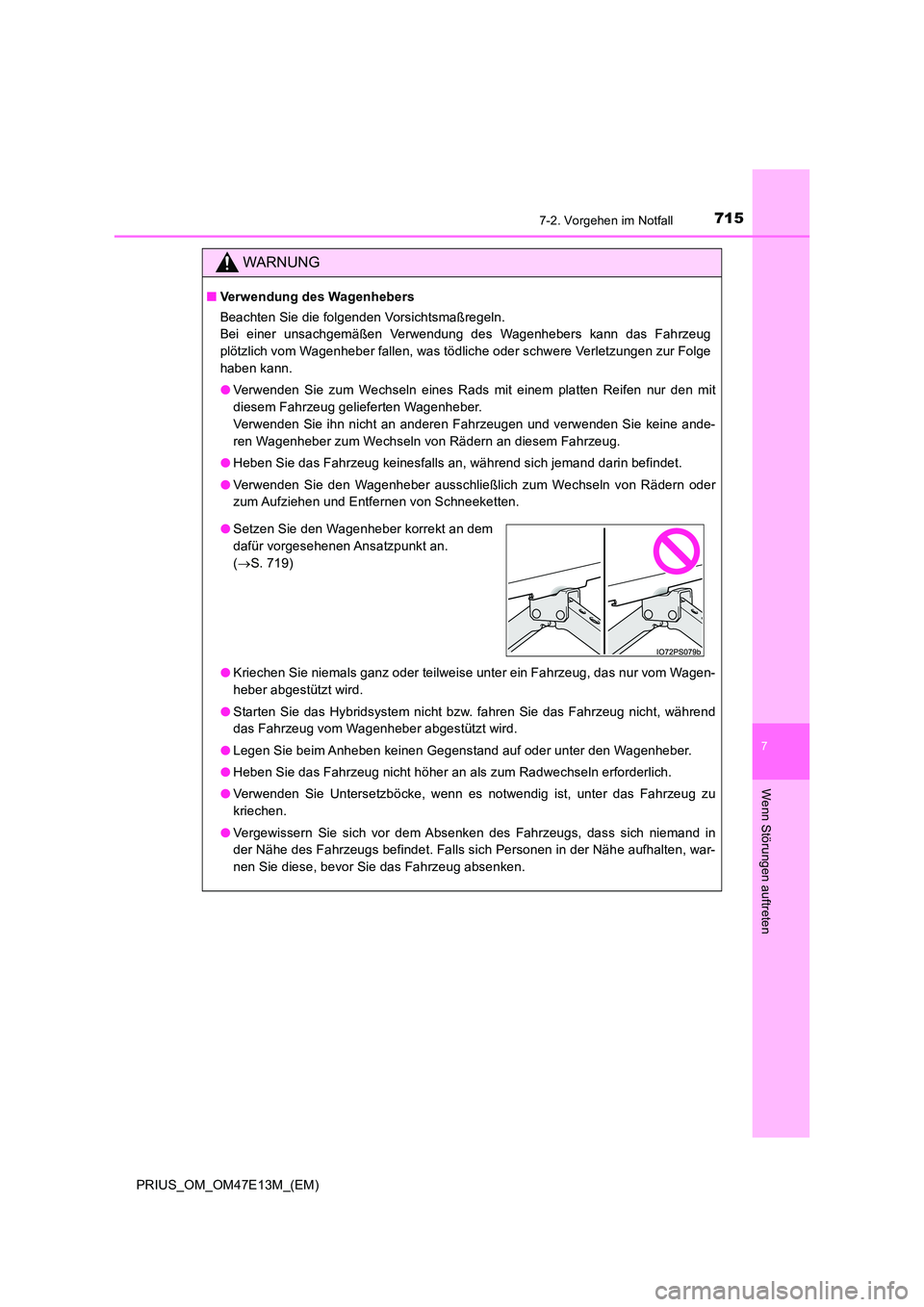

WARNUNG
■Verwendung des Wagenhebers
Beachten Sie die folgenden Vorsichtsmaßregeln.
Bei einer unsachgemäßen Verwendung des Wagenhebers kann das Fah rzeug
plötzlich vom Wagenheber fallen, was tödliche oder schwere Verl etzungen zur Folge
haben kann.
● Verwenden Sie zum Wechseln eines Rads mit einem platten Reifen nur den mit
diesem Fahrzeug gelieferten Wagenheber.
Verwenden Sie ihn nicht an anderen Fahrzeugen und verwenden Sie keine ande-
ren Wagenheber zum Wechseln von Rädern an diesem Fahrzeug.
● Heben Sie das Fahrzeug keinesfalls an, während sich jemand darin befindet.
● Verwenden Sie den Wagenheber ausschließlich zum Wechseln von Rädern oder
zum Aufziehen und Entfernen von Schneeketten.
● Kriechen Sie niemals ganz oder teilweise unter ein Fahrzeug, das nur vom Wagen-
heber abgestützt wird.
● Starten Sie das Hybridsystem nicht bzw. fahren Sie das Fahrzeug nicht, während
das Fahrzeug vom Wagenheber abgestützt wird.
● Legen Sie beim Anheben keinen Gegenstand auf oder unter den Wagenheber.
● Heben Sie das Fahrzeug nicht höher an als zum Radwechseln erforderlich.
● Verwenden Sie Untersetzböcke, wenn es notwendig ist, unter das Fahrzeug zu
kriechen.
● Vergewissern Sie sich vor dem Absenken des Fahrzeugs, dass sich niemand in
der Nähe des Fahrzeugs befindet. Falls sich Personen in der Näh e aufhalten, war-
nen Sie diese, bevor Sie das Fahrzeug absenken.
● Setzen Sie den Wagenheber korrekt an dem
dafür vorgesehenen Ansatzpunkt an.
( S. 719)

7167-2. Vorgehen im Notfall
PRIUS_OM_OM47E13M_(EM)
Ziehen Sie den Griff zum Öffnen
des Gepäckraumbodens nach
oben.
Sichern Sie den Gepäckraumbo-
den mit den Einkaufstaschenha-
ken. ( S. 560)
Haken Sie den Befestigungsrie-
men aus und nehmen Sie den
Wagenheber heraus.
Herausnehmen des Wagenhebers
1
2
3

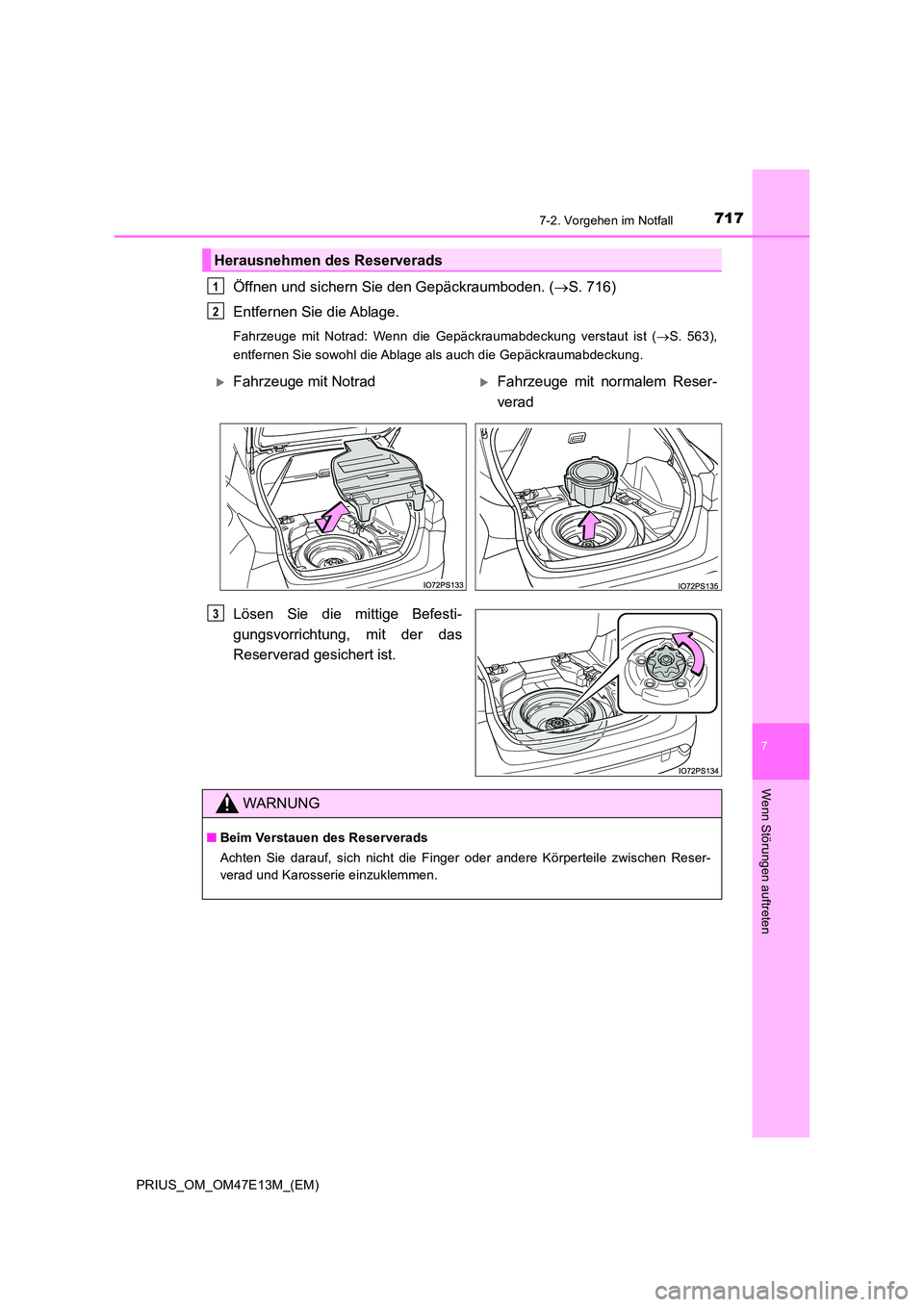

7177-2. Vorgehen im Notfall
PRIUS_OM_OM47E13M_(EM)
7
Wenn Störungen auftreten
Öffnen und sichern Sie den Gepäckraumboden. (S. 716)
Entfernen Sie die Ablage.
Fahrzeuge mit Notrad: Wenn die Gepäckraumabdeckung verstaut ist (S. 563),
entfernen Sie sowohl die Ablage als auch die Gepäckraumabdeckun g.
Lösen Sie die mittige Befesti-
gungsvorrichtung, mit der das
Reserverad gesichert ist.
Herausnehmen des Reserverads
1
2
Fahrzeuge mit NotradFahrzeuge mit normalem Reser-
verad
3
WARNUNG
■ Beim Verstauen des Reserverads
Achten Sie darauf, sich nicht die Finger oder andere Körperteil e zwischen Reser-
verad und Karosserie einzuklemmen.

7187-2. Vorgehen im Notfall
PRIUS_OM_OM47E13M_(EM)

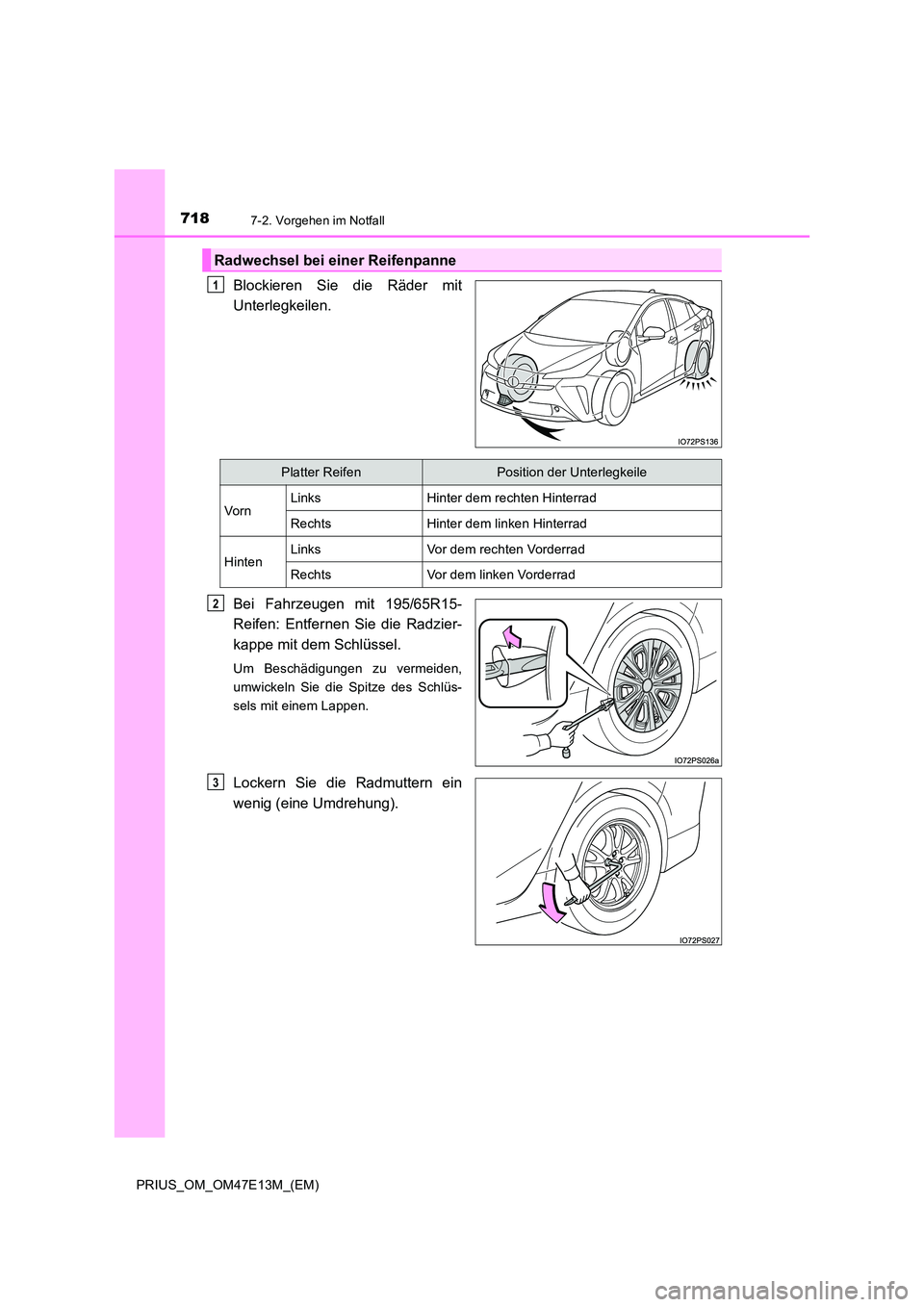

Blockieren Sie die Räder mit
Unterlegkeilen.
Bei Fahrzeugen mit 195/65R15-
Reifen: Entfernen Sie die Radzier-
kappe mit dem Schlüssel.
Um Beschädigungen zu vermeiden,
umwickeln Sie die Spitze des Schlüs-
sels mit einem Lappen.
Lockern Sie die Radmuttern ein
wenig (eine Umdrehung).
Radwechsel bei einer Reifenpanne
1
Platter ReifenPosition der Unterlegkeile
VornLinksHinter dem rechten Hinterrad
RechtsHinter dem linken Hinterrad
HintenLinksVor dem rechten Vorderrad
RechtsVor dem linken Vorderrad
2
3

7197-2. Vorgehen im Notfall
PRIUS_OM_OM47E13M_(EM)
7
Wenn Störungen auftreten
Drehen Sie den Bereich des
Wagenhebers von Hand, bis die
Mitte der Vertiefung des Wagenhe-
bers mit der Mitte des Ansatz-
punktes in Kontakt ist.
Setzen Sie die Wagenheberkurbel
und den Radmutternschlüssel wie
in der Abbildung gezeigt zusam-
men.
Heben Sie das Fahrzeug an, bis
sich das Rad ein wenig über dem
Boden befindet.
Entfernen Sie alle Radmuttern und
das Rad.
Achten Sie beim Ablegen des Rads auf
dem Boden darauf, dass die Felgenau-
ßenseite nach oben weist, um ein Zer-
kratzen der Felgenoberfläche zu
vermeiden.
Ansatzpunkt
4A
5
6
7

7207-2. Vorgehen im Notfall
PRIUS_OM_OM47E13M_(EM)

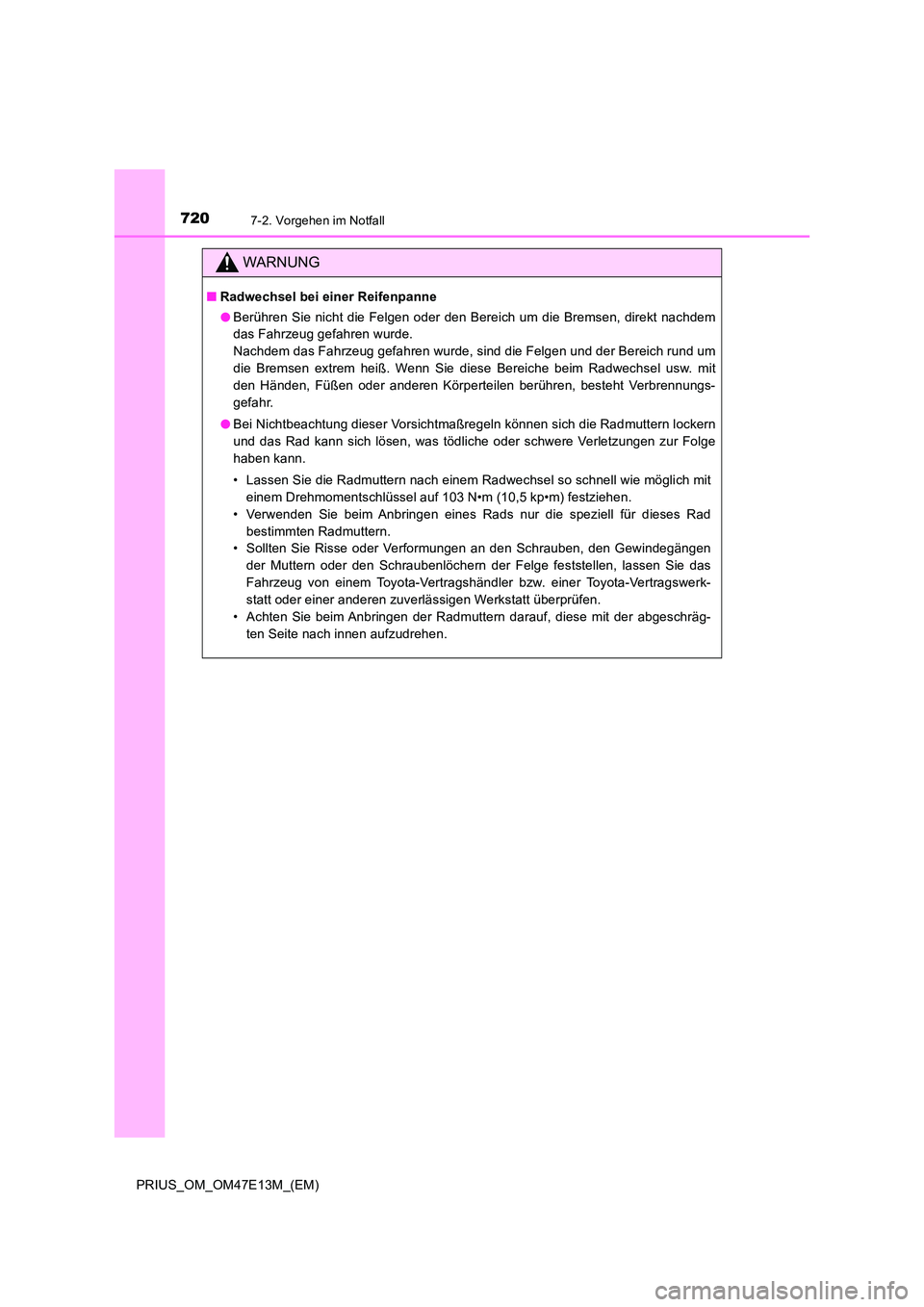

WARNUNG
■Radwechsel bei einer Reifenpanne
● Berühren Sie nicht die Felgen oder den Bereich um die Bremsen, direkt nachdem
das Fahrzeug gefahren wurde.
Nachdem das Fahrzeug gefahren wurde, sind die Felgen und der Be reich rund um
die Bremsen extrem heiß. Wenn Sie diese Bereiche beim Radwechse l usw. mit
den Händen, Füßen oder anderen Körperteilen berühren, besteht V erbrennungs-
gefahr.
● Bei Nichtbeachtung dieser Vorsichtmaßregeln können sich die Radmuttern lockern
und das Rad kann sich lösen, was tödliche oder schwere Verletzu ngen zur Folge
haben kann.
• Lassen Sie die Radmuttern nach einem Radwechsel so schnell wie möglich mit
einem Drehmomentschlüssel auf 103 N•m (10,5 kp•m) festziehen.
• Verwenden Sie beim Anbringen eines Rads nur die speziell für d ieses Rad
bestimmten Radmuttern.
• Sollten Sie Risse oder Verformungen an den Schrauben, den Gewi ndegängen
der Muttern oder den Schraubenlöchern der Felge feststellen, la ssen Sie das
Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Ver tragswerk-
statt oder einer anderen zuverlässigen Werkstatt überprüfen.
• Achten Sie beim Anbringen der Radmuttern darauf, diese mit der abgeschräg-
ten Seite nach innen aufzudrehen.
