2021 TOYOTA PRIUS Betriebsanleitungen (in German)

4734-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47E13M_(EM)
HERUNTER
HERUNTER
HOCH
EIN
AUS
EIN
AUS
EIN
AUS

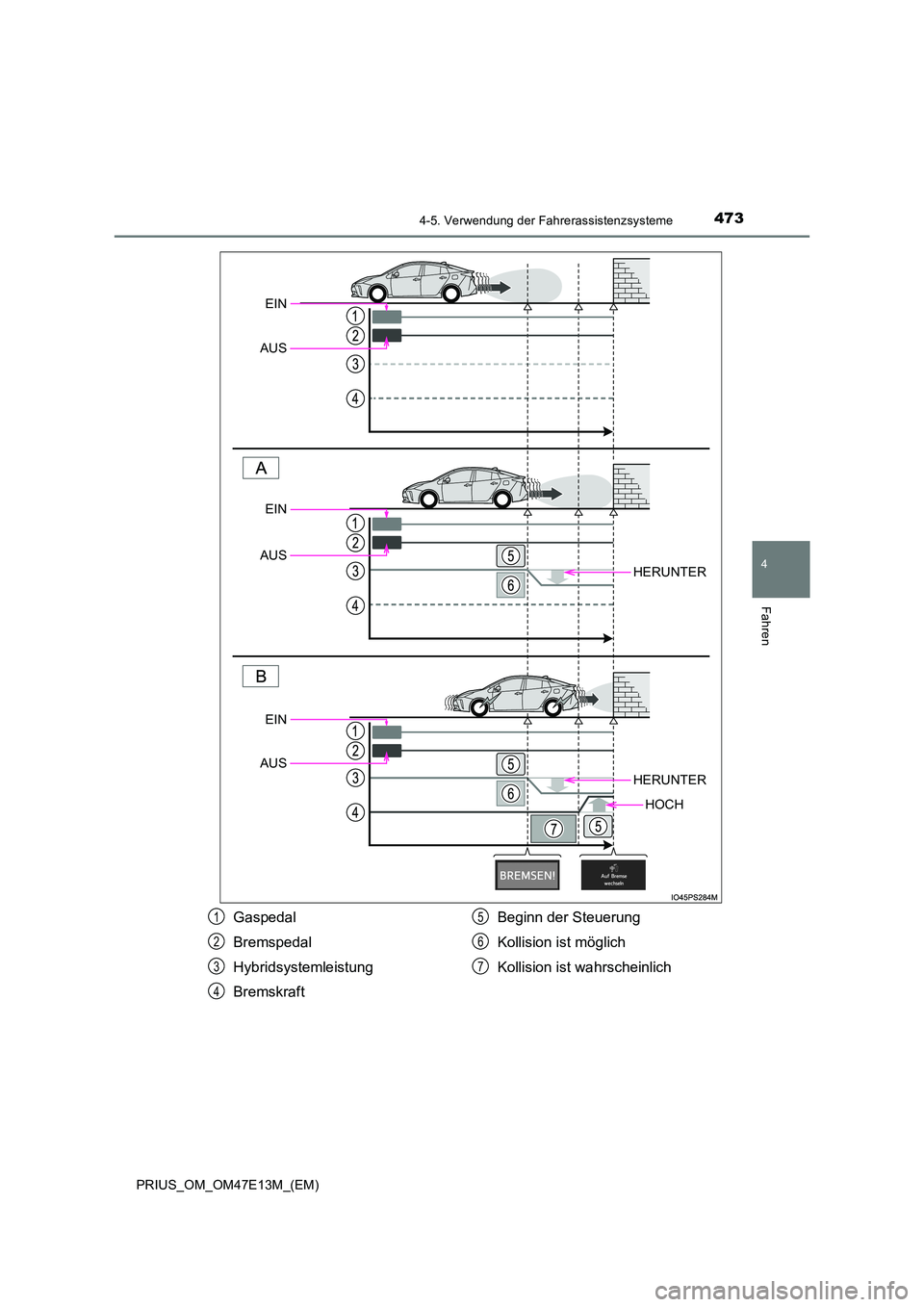

Gaspedal
Bremspedal
Hybridsystemleistung
Bremskraft
Beginn der Steuerung
Kollision ist möglich
Kollision ist wahrscheinlich
1
2
3
4
5
6
7

4744-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47E13M_(EM)■

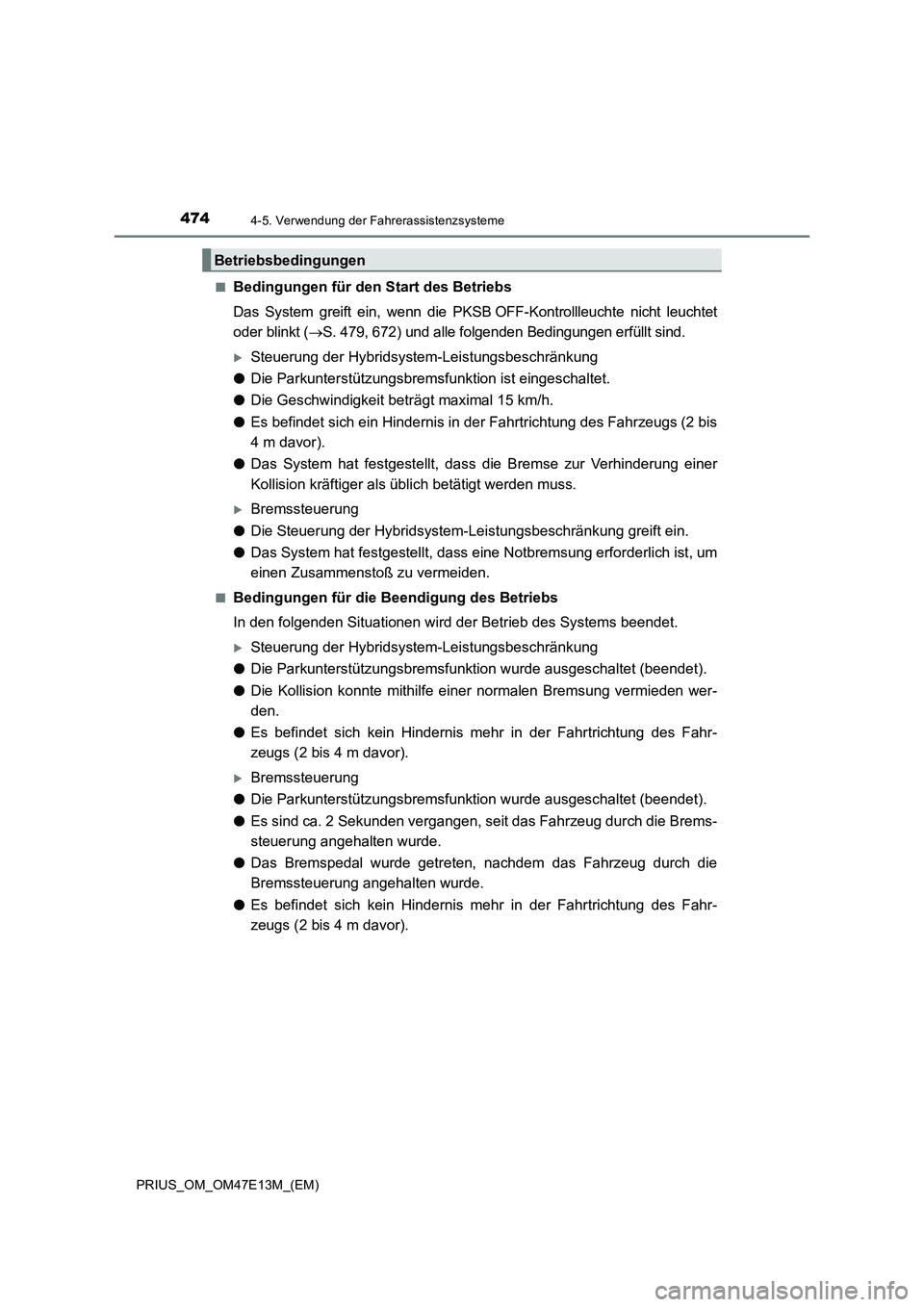

Bedingungen für den Start des Betriebs
Das System greift ein, wenn die PKSB OFF-Kontrollleuchte nicht leuchtet
oder blinkt (S. 479, 672) und alle folgenden Bedingungen erfüllt sind.
Steuerung der Hybridsystem-Leistungsbeschränkung
●Die Parkunterstützungsbremsfunktion ist eingeschaltet.
●Die Geschwindigkeit beträgt maximal 15 km/h.
●Es befindet sich ein Hindernis in der Fahrtrichtung des Fahrzeugs (2 bis
4 m davor).
●Das System hat festgestellt, dass die Bremse zur Verhinderung einer
Kollision kräftiger als üblich betätigt werden muss.
Bremssteuerung
●Die Steuerung der Hybridsystem-Leistungsbeschränkung greift ein.
●Das System hat festgestellt, dass eine Notbremsung erforderlich ist, um
einen Zusammenstoß zu vermeiden.
■Bedingungen für die Beendigung des Betriebs
In den folgenden Situationen wird der Betrieb des Systems beendet.
Steuerung der Hybridsystem-Leistungsbeschränkung
●Die Parkunterstützungsbremsfunktion wurde ausgeschaltet (beendet).
●Die Kollision konnte mithilfe einer normalen Bremsung vermieden wer-
den.
●Es befindet sich kein Hindernis mehr in der Fahrtrichtung des Fahr-
zeugs (2 bis 4 m davor).
Bremssteuerung
●Die Parkunterstützungsbremsfunktion wurde ausgeschaltet (beendet).
●Es sind ca. 2 Sekunden vergangen, seit das Fahrzeug durch die Brems-
steuerung angehalten wurde.
●Das Bremspedal wurde getreten, nachdem das Fahrzeug durch die
Bremssteuerung angehalten wurde.
●Es befindet sich kein Hindernis mehr in der Fahrtrichtung des Fahr-
zeugs (2 bis 4 m davor).
Betriebsbedingungen

4754-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47E13M_(EM)
Wenn die Steuerung der Hybridsystem-Leistungsbeschränkung oder die
Bremssteuerung eingreifen, wird eine Meldung auf dem Multi-Info rmations-
display angezeigt und der Warnsu mmer ertönt, um den Fahrer zu warnen.
Je nach Situation greift die Steuerung der Leistungsbeschränkung ein, um entwe-
der die Beschleunigung zu begrenzen oder die Leistung so weit w ie möglich zu
beschränken.

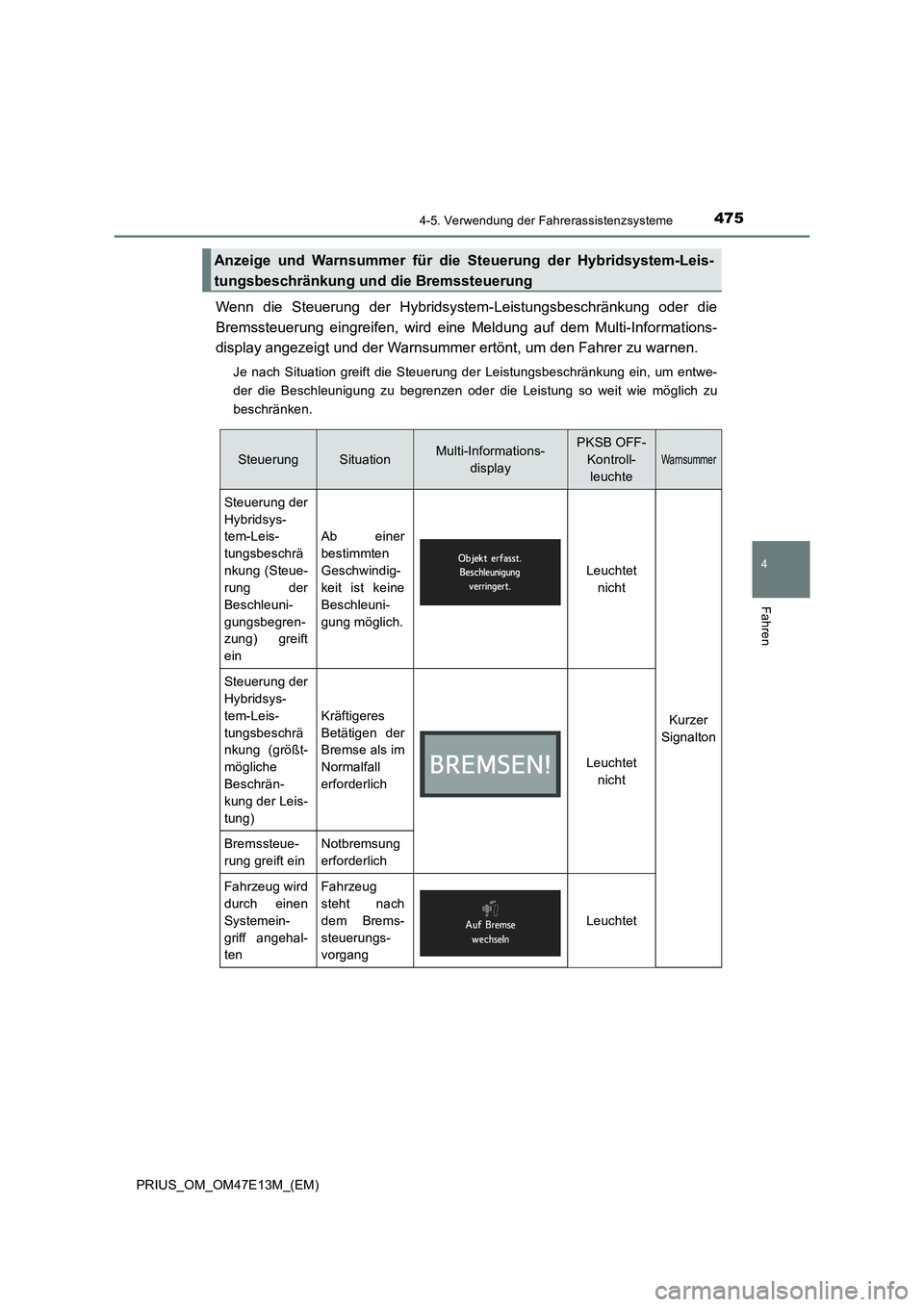

Anzeige und Warnsummer für die Steuerung der Hybridsystem-Leis-
tungsbeschränkung und die Bremssteuerung
SteuerungSituationMulti-Informations-
display
PKSB OFF-
Kontroll-
leuchte
Warnsummer
Steuerung der
Hybridsys-
tem-Leis-
tungsbeschrä
nkung (Steue-
rung der
Beschleuni-
gungsbegren-
zung) greift
ein
Ab einer
bestimmten
Geschwindig-
keit ist keine
Beschleuni-
gung möglich.
Leuchtet
nicht
Kurzer
Signalton
Steuerung der
Hybridsys-
tem-Leis-
tungsbeschrä
nkung (größt-
mögliche
Beschrän-
kung der Leis-
tung)
Kräftigeres
Betätigen der
Bremse als im
Normalfall
erforderlich
Leuchtet
nicht
Bremssteue-
rung greift ein
Notbremsung
erforderlich
Fahrzeug wird
durch einen
Systemein-
griff angehal-
ten
Fahrzeug
steht nach
dem Brems-
steuerungs-
vorgang
Leuchtet

4764-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47E13M_(EM)
■Erfassungsbereich der Sensoren
Der Erfassungsbereich der Parkunterstützungsbremsfunktion deckt sich nicht mit dem
Erfassungsbereich des Toyota-Einparkhilfesensors. (S. 463)
Deshalb kann es vorkommen, dass die Parkunterstützungsbremsfunktion nicht ein-
greift, obwohl der Toyota-Einparkhilfesensor ein Hindernis erfasst und eine Warnung
ausgibt.
■Systembetrieb
Wird das Fahrzeug durch einen Systemeingriff angehalten, wird die Parkunterstüt-
zungsbremsfunktion beendet und die PKSB OFF-Kontrollleuchte leuchtet auf.
■Erneutes Aktivieren des Systems
Wenn die Parkunterstützungsbremsfunktion durch einen Systemeingriff beendet
wurde und Sie das System wieder einschalten möchten, aktivieren Sie entweder die
Parkunterstützungsbremsfunktion erneut (S. 471) oder schalten Sie den Start-
Schalter aus und dann wieder ein. Wenn sich kein Hindernis mehr in der Fahrtrichtung
befindet oder sich die Fahrtrichtung ändert (wie beim Wechsel vom Vorwärts- zum
Rückwärtsfahren und umgekehrt), wird der Betrieb des Systems automatisch wieder
aufgenommen.
■Hindernisse, die von den Sensoren nicht erfasst werden
Die folgenden Hindernisse werden möglicherweise nicht von den Sensoren erkannt.
●Objekte wie Menschen, Stoff und Schnee, bei denen Schallreflexionen schwierig
sind. (Vor allem Personen werden je nach Art der Kleidung, die sie tragen, mögli-
cherweise nicht erfasst.)
●Objekte, die sich nicht senkrecht zum Boden oder im rechten Winkel zur Fahrtrich-
tung befinden, ungleichmäßige Objekte oder sich hin und her bewegende Objekte
●Niedrige Objekte
●Dünne Gegenstände wie Drähte, Zäune, Seile und Schilder
●Objekte, die sich sehr nah am Stoßfänger befinden
■Warnsummer des Toyota-Einparkhilfesensors
Unabhängig davon, ob der Toyota-Einparkhilfesensor ein- oder ausgeschaltet ist
(S. 458), ertönt der Warnsummer des Toyota-Einparkhilfesensors und eine Mel-
dung mit dem geschätzten Abstand zum Hindernis wird angezeigt, wenn die Parkun-
terstützungsbremsfunktion nicht beendet wurde (S. 471), ein Hindernis durch die
vorderen oder hinteren Sensoren erfasst wird und die Bremssteuerung eingreift.

4774-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47E13M_(EM)
■ Situationen, in denen das System eingreifen könnte, obwohl keine Kollisionsge-
fahr besteht
In den folgenden Situationen greift das System möglicherweise e in, obwohl keine Kol-
lisionsgefahr besteht.
● Umgebungseinflüsse
• Das Fahrzeug fährt auf ein Banner oder eine Flagge, einen tief hängenden Ast
oder eine Schranke zu (z. B. an Bahnübergängen, Mautstationen u nd Parkplät-
zen).
• Es befindet sich ein Hindernis am Straßenrand (wenn das Fahrze ug in einem
schmalen Tunnel, auf einer schmalen Brücke oder einer engen Fah rbahn gefah-
ren wird)
• Das Fahrzeug wurde parallel geparkt
• Auf der Fahrbahnoberfläche befindet sich eine Spurrille oder e in Loch
• Wenn das Fahrzeug über eine Metallabdeckung (Gitterrost), wie z. B. bei Entwäs-
serungsgräben, gefahren wird
• Das Fahrzeug wird an einem steilen Hang gefahren
• Der Sensor ist auf einer überfluteten Straße mit Wasser bedeck t
● Witterungseinflüsse
• Eis, Schnee, Schmutz usw. befindet sich auf dem Sensor (nach d em Reinigen
kehrt das System wieder in den Normalzustand zurück)
• Starkregen oder Wasser trifft auf das Fahrzeug
• Bei schlechten Witterungsverhältnissen wie Nebel, Schnee oder einem Sand-
sturm
● Einwirkung anderer Schallwellen
• In der Nähe befindet sich eine Ultraschallquelle, z. B. die Hup e oder die Einpark-
hilfesensoren eines anderen Fahrzeugs, ein Fahrzeugdetektor, ei n Motorradmo-
tor oder die Druckluftbremse eines großen Fahrzeugs
• Elektronische Bauteile (z. B. ein beleuchtetes Kennzeichen (in sbesondere selbst-
leuchtende Typen), Nebelleuchten, ein Kotflügelstab oder eine F unkantenne) sind
in der Nähe der Sensoren installiert
• Das Fahrzeug wird auf einer engen Fahr-
bahn gefahren
• Das Fahrzeug wird auf einer Schotter-
straße oder in einem Bereich mit hohem
Gras gefahren

4784-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47E13M_(EM)
● Änderungen des Fahrzeugzustands
• Das Fahrzeug neigt sich beträchtlich zu einer Seite
• Die Höhe des Fahrzeugs hat sich aufgrund der Zuladung extrem g eändert (Fahr-
zeugfront neigt sich nach oben oder unten).
• Der Sensor ist aufgrund einer Kollision oder eines Stoßes nich t mehr präzise aus-
gerichtet
■ In dem unwahrscheinlichen Fall, dass die Parkunterstützungsbremsfunktion an
einer Kreuzung oder anderenorts irrtümlich eingreift
Selbst in dem unwahrscheinlichen Fall, dass die Parkunterstützu ngsbremsfunktion an
einer Kreuzung oder anderenorts irrtümlich eingreift, wird die Bremssteuerung nach
ca. 2 Sekunden beendet, sodass Sie die Fahrt fortsetzen und den Bereich verlassen
können. Die Bremssteuerung wird auch beendet, wenn Sie das Brem spedal treten.
Wenn Sie anschließend das Gaspedal wieder treten, können Sie di e Fahrt fortsetzen
und den Bereich verlassen.
■ Situationen, in denen das System möglicherweise nicht ordnungsgemäß funktio-
niert
In den folgenden Situationen funktioniert das System möglicherw eise nicht ordnungs-
gemäß.
● Umgebungseinflüsse
• Es befindet sich ein Hindernis, das nicht erfasst werden kann, zwischen dem
Fahrzeug und einem weiteren Hindernis, das erfasst werden kann.
• Ein Hindernis, z. B. ein anderes Fahrzeug, ein Motorrad, ein F ahrrad oder ein
Fußgänger, schneidet die Spur oder erscheint plötzlich von der Seite.
● Witterungseinflüsse
• Eis, Schnee, Schmutz usw. befindet sich auf dem Sensor (nach d em Reinigen
kehrt das System wieder in den Normalzustand zurück)
• Starkregen oder Wasser trifft auf das Fahrzeug
• Bei schlechten Witterungsverhältnissen wie Nebel, Schnee oder einem Sand-
sturm
• Der Bereich um den Sensor ist sehr heiß
oder kalt
• Bei starkem Wind

4794-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47E13M_(EM)●Einwirkung anderer Schallwellen
• In der Nähe befindet sich eine Ultraschallquelle, z. B. die Hupe oder die Einpark-
hilfesensoren eines anderen Fahrzeugs, ein Fahrzeugdetektor, ein Motorradmo-
tor oder die Druckluftbremse eines großen Fahrzeugs
• Elektronische Bauteile (z. B. ein beleuchtetes Kennzeichen (insbesondere selbst-
leuchtende Typen), Nebelleuchten, ein Kotflügelstab oder eine Funkantenne) sind
in der Nähe der Sensoren installiert
●Änderungen des Fahrzeugzustands
• Beim Fahren in Fahrstufe “N”
• Das Fahrzeug neigt sich beträchtlich zu einer Seite
• Die Höhe des Fahrzeugs hat sich aufgrund der Zuladung extrem geändert (Fahr-
zeugfront neigt sich nach oben oder unten).
• Der Sensor ist aufgrund einer Kollision oder eines Stoßes nicht mehr präzise aus-
gerichtet
■Betrieb der Parkunterstützungsbremsfunktion bei aktiver automatischer Einpark-
hilfe
S. 484
■Beim Aus- und Einbau der 12-V-Batterie
Das System muss initialisiert werden.
Das System kann initialisiert werden, indem das Fahrzeug mindestens 5 Sekunden
mit einer Geschwindigkeit von ca. 35 km/h oder mehr geradeaus gefahren wird.
■Wenn “PKSB nicht verfügbar.” auf dem Multi-Informationsdisplay angezeigt wird
und die PKSB OFF-Kontrollleuchte blinkt
●Es befindet sich möglicherweise Eis, Schnee oder Schmutz usw. auf dem Sensor.
Befreien Sie in diesem Fall den Sensor von Eis, Schnee, Schmutz usw., damit das
System wieder in den Normalzustand zurückkehrt.
Bei niedrigen Temperaturen wird eventuell eine Warnmeldung angezeigt, wenn der
Sensor vereist ist und möglicherweise keine Hindernisse erfassen kann. Ist das Eis
geschmolzen, kehrt das System wieder in den Normalzustand zurück.
●Wird diese Meldung auch angezeigt, nachdem der Schmutz vom Sensor entfernt
wurde oder obwohl der Sensor gar nicht verschmutzt war, lassen Sie das Fahrzeug
von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
●Nach dem Aus- und Einbau der 12-V-Batterie wurde möglicherweise keine Systemin-
itialisierung durchgeführt. Nehmen Sie die Systeminitialisierung vor.
■Wenn “PKSB defekt. Werkstatt aufsuchen.” auf dem Multi-Informationsdisplay
angezeigt wird, die PKSB OFF-Kontrollleuchte blinkt und der Warnsummer
ertönt
Das System funktioniert möglicherweise nicht ordnungsgemäß. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt überprüfen.

4804-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47E13M_(EM)
WARNUNG
■Hinweise zur sicheren Verwendung
Verlassen Sie sich nicht ausschließlich auf das System. Wenn Si e sich ausschließ-
lich auf das System verlassen, kann dies zu einem unerwarteten Unfall führen.
● Als Fahrer sind allein Sie für das sichere Führen Ihres Fahrzeugs verantwortlich.
Achten Sie sorgfältig auf die Umgebungsbedingungen, um für eine sichere Fahrt
zu sorgen. Die Parkunterstützungsbremsfunktion kann Ihnen Unter stützung bieten,
um die Schwere einer Kollision zu verringern. Je nach Situation funktioniert sie
jedoch möglicherweise nicht.
● Die Parkunterstützungsbremsfunktion ist kein System, das konzipiert wurde, um
das Fahrzeug vollständig zum Stehen zu bringen. Selbst wenn die Parkunterstüt-
zungsbremsfunktion das Fahrzeug anhalten kann, wird die Bremsst euerung nach
ca. 2 Sekunden beendet, weshalb Sie das Bremspedal sofort treten müssen.
■ Hinweise für einen ordnungsgemäßen Betrieb des Systems
Beachten Sie unbedingt die folgenden Vorsichtsmaßregeln zu den Sensoren
( S. 471). Die Nichtbeachtung dieser Vorsichtsmaßregeln kann dazu führen,
dass die Sensoren nicht ordnungsgemäß funktionieren, wodurch es zu einem
unerwarteten Unfall kommen kann.
● Zerlegen, Verändern oder Lackieren Sie die Bauteile nicht
● Verwenden Sie für einen Austausch nur Originalteile
● Setzen Sie den Bereich um die Sensoren keinen Stößen aus
● Beschädigen Sie die Sensoren nicht und halten Sie sie stets sauber
■ Handhabung der Radaufhängung
Verändern Sie nicht die Radaufhängung, da Änderungen der Höhe o der Fahrzeug-
neigung dazu führen können, dass die Sensoren Hindernisse nicht mehr ordnungs-
gemäß erfassen, wodurch das System eventuell nicht mehr arbeite t oder es zu
einem unnötigen Eingreifen kommen kann.
