1372. Kombiinstrument
2
Kombiinstrument
PRIUS_OM_OM47E13M_(EM)
Drücken Sie oder auf den Instrumentenschaltern, um das anzu-
zeigende Element auszuwählen.
Eines der 3 folgenden Elemente kann angezeigt werden.
2
Anzeigeelemente
des DisplaysEinzelheiten
Hybridsystem-Anzeige
Eine praktische Hybridsystem-Anzeige wird angezeigt.
Einzelheiten zum Ablesen der Hybridsystem-Anzeige fin-
den Sie auf Seite S. 144.
Aktueller Kraftstoffverbrauch
Der aktuelle Kraftstoffverbrauch während der Fahrt wird
angezeigt.
• Die Markierung zeigt den Wert an, der auf der
Anzeige des durchschnittlichen Kraftstoffverbrauchs
angezeigt wird (S. 133). Durch Umschalten der
Anzeige des durchschnittlichen Kraftstoffverbrauchs
ändert sich auch die Position der Markierung .
• Wenn der durchschnittliche Kraftstoffverbrauch
zurückgesetzt wird, wird die Position der Markierung
auf “0” zurückgesetzt.
Ladezustand der Hybridbatterie (Traktionsbatterie)
Es werden die gleichen Inhalte wie für den Ladezustand
der Hybridbatterie (Traktionsbatterie) auf der Energie-
Überwachungsanzeige angezeigt. (S. 143)

1382. Kombiinstrument
PRIUS_OM_OM47E13M_(EM)
■Außentemperaturanzeige
●In den folgenden Situationen wird die Außentemperatur möglicherweise nicht korrekt
angezeigt oder die Änderung der Anzeige dauert länger als üblich.
• Wenn das Fahrzeug steht oder mit geringer Geschwindigkeit gefahren wird (weni-
ger als 20 km/h)
• Wenn die Außentemperatur sich sehr plötzlich verändert (bei der Ausfahrt/Ein-
fahrt in eine Garage, einen Tunnel usw.)
●Wird “-” oder “E” angezeigt, liegt möglicherweise eine Funktionsstörung des Systems
vor.
Bringen Sie Ihr Fahrzeug zu einem Toyota-Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen zuverlässigen Werkstatt.
■Reichweite
●Diese Strecke wird auf Basis Ihres durchschnittlichen Kraftstoffverbrauchs berech-
net. Daher kann die tatsächlich noch fahrbare Strecke von der angezeigten Reich-
weite abweichen.
●Wird nur eine kleine Menge Kraftstoff nachgetankt, kann es sein, dass die Anzeige
nicht aktualisiert wird.
Schalten Sie vor dem Tanken den Start-Schalter aus. Wird das Fahrzeug betankt,
ohne dass der Start-Schalter ausgeschaltet ist, wird die Anzeige möglicherweise
nicht aktualisiert.
■Umschalten des Fahrmodus (S. 427)
*: Die Animation, die beim Umschalten des Fahrmodus angezeigt wird, kann in den
Einstellungen “Anpassung d. Messfunktion” ausgeschaltet werden. (S. 170) Wenn Sie den Fahrmodus umschalten, ändert
sich die Fahrmodus-Anzeige und eine Anima-
tion
* wird auf dem Multi-Informationsdisplay
angezeigt.
Die Hintergrundfarbe der Hauptanzeige, der
Energie-Überwachungsanzeige (S. 142) und
der Hybridsystem-Anzeige (S. 144) ändert
sich zudem wie folgt.
FahrmodiHintergrundfarbe
Normalmodus Grün
Power-ModusRot
Eco-FahrmodusBlau

139
2
2. Kombiinstrument
Kombiinstrument
PRIUS_OM_OM47E13M_(EM)
Multi-Infor mationsdisplay
Sie können Informationen zu jedem
Symbol im oberen Bereich des Multi-
Informationsdisplays anzeigen las-
sen, indem Sie das Symbol durch
Betätigen der Instrumentenschalter
auswählen.
Die Symbole werden durch Drücken
von oder auf den Instrumen-
tenschaltern angezeigt und kurz nach
dem Drücken des Schalters ausge-
blendet.
Bildschirme, die mit Fahrzeugfunktionen verknüpft sind, werden eventuell automa-
tisch, je nach Betriebsstatus der jeweiligen Funktionen, angezeigt.
Es können verschiedene Fahrzeuginformationen, einschließlich des
Betriebsstatus der einzelnen Systeme und der Daten für eine umwelt-
freundliche Fahrweise, angezeigt werden. Die Einstellungen aller Sys-
teme können je nach Benutzerpräferenz geändert werden.
Anzeigeelemente des Displays

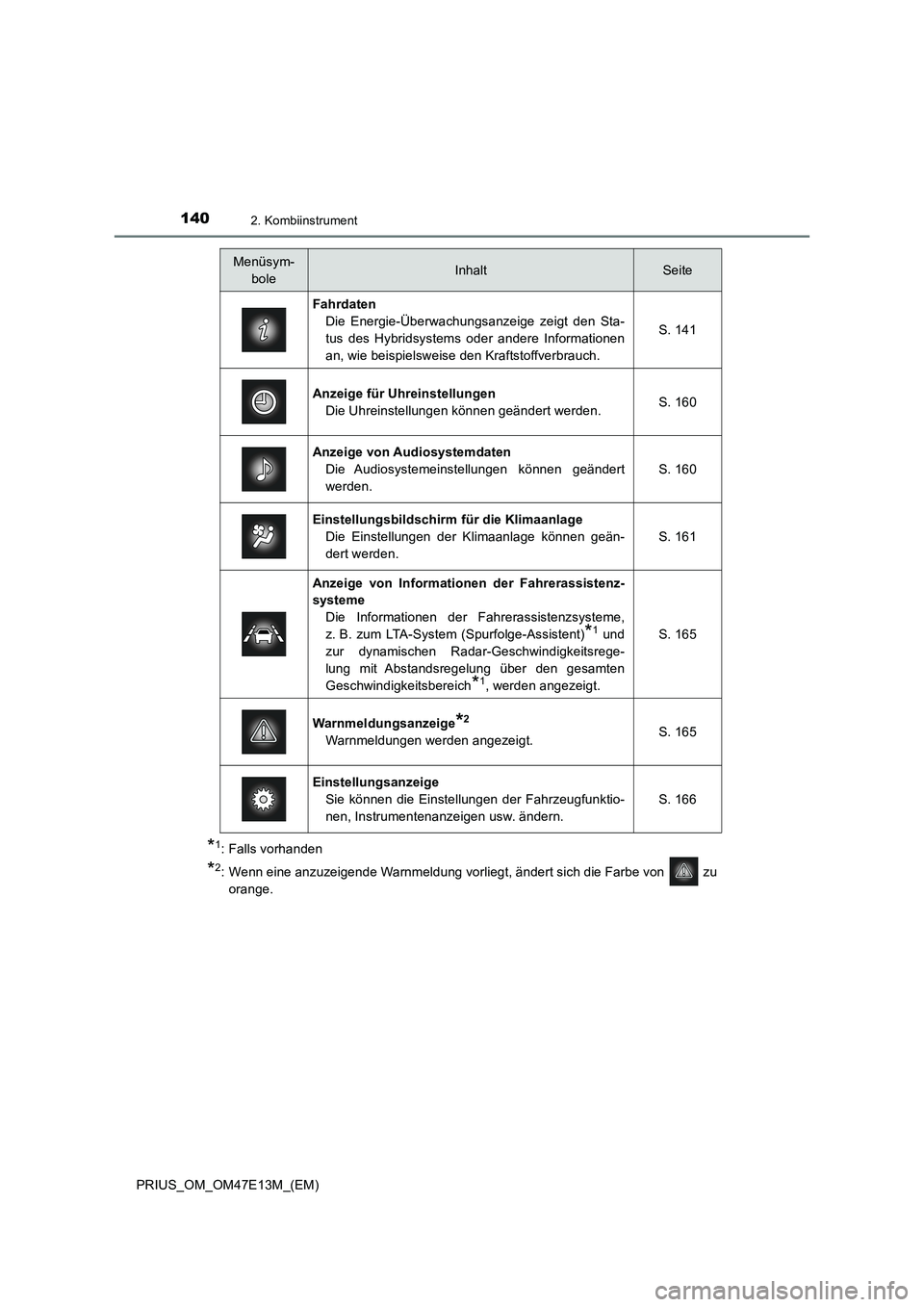

1402. Kombiinstrument
PRIUS_OM_OM47E13M_(EM)
*1: Falls vorhanden
*2: Wenn eine anzuzeigende Warnmeldung vorliegt, ändert sich die Farbe von zu
orange.
Menüsym-
boleInhaltSeite
Fahrdaten
Die Energie-Überwachungsanzeige zeigt den Sta-
tus des Hybridsystems oder andere Informationen
an, wie beispielsweise den Kraftstoffverbrauch.S. 141
Anzeige für Uhreinstellungen
Die Uhreinstellungen können geändert werden.S. 160
Anzeige von Audiosystemdaten
Die Audiosystemeinstellungen können geändert
werden.
S. 160
Einstellungsbildschirm für die Klimaanlage
Die Einstellungen der Klimaanlage können geän-
dert werden.
S. 161
Anzeige von Informationen der Fahrerassistenz-
systeme
Die Informationen der Fahrerassistenzsysteme,
z. B. zum LTA-System (Spurfolge-Assistent)
*1 und
zur dynamischen Radar-Geschwindigkeitsrege-
lung mit Abstandsregelung über den gesamten
Geschwindigkeitsbereich
*1, werden angezeigt.
S. 165
Warnmeldungsanzeige*2
Warnmeldungen werden angezeigt.S. 165
Einstellungsanzeige
Sie können die Einstellungen der Fahrzeugfunktio-
nen, Instrumentenanzeigen usw. ändern.
S. 166

1412. Kombiinstrument
2
Kombiinstrument
PRIUS_OM_OM47E13M_(EM)
Drücken Sie oder auf den Instrumentenschaltern, um das Symbol
des gewünschten Eintrags zu wählen.
Das gewählte Symbol wird hervorgehoben und die Anzeige wechselt zum Informa-
tionsbildschirm.
Wenn die geteilte Anzeige für die Hauptanzeige gewählt wurde od er das RSA-Sys-
tem (Verkehrszeichenerkennung)* und der Geschwindigkeitsbegrenzer* ausge-
schaltet sind, kann zudem die Zusatzanzeige der Hauptanzeige ge wählt werden.
( S. 136)
*: Falls vorhanden
Drücken Sie oder auf den Instrumentenschaltern, um zwischen
den Anzeigeelementen des Displays umzuschalten.
Drücken Sie auf Bildschirmen,
auf denen die Auswahl oder Bestä-
tigung eines Eintrags erforderlich
ist.
Auf Bildschirmen mit Registerkarten
wird durch Drücken von die Regis-
terkartenanzeige gewählt, und die Bild-
schirmanzeige kann durch Drücken
von oder auf den Instrumen-
tenschaltern geändert werden.
Drücken Sie , um zum vorherigen Bildschirm zurückzukehren.
Wenn Sie wählen, können Sie die folgenden Informationen durch Drü-
cken von oder auf den Instrumentenschaltern anzeigen lassen.
● Energie-Überwachungsanzeige (S. 142)
● Hybridsystem-Anzeige (S. 144)
● “Kraftstoffverbrauch” (S. 148)
● “Drive-Monitor” (S. 152)
● “Eco-Einsparungen” (S. 154)
● “Eco-Protokoll” (S. 157)
● Anzeige des Allradantriebs (nur bei Fahrzeugen mit Allradantrieb)
( S. 159)
Hauptfunktionen
1
2
Registerkartenanzeige
P
Fahrdaten
4

1422. Kombiinstrument
PRIUS_OM_OM47E13M_(EM)
◆Energie-Überwachungsanzeige
Sie können die Energie-Überwachungsanzeige verwenden, um den Fahr-
status des Fahrzeugs, den Betriebsstatus des Hybridsystems und den
Energie-Rückgewinnungsstatus zu überprüfen.
Wenn Energie fließt, ist ein Pfeil zu sehen, und die Richtung des Energie-
flusses wird durch einen sich bewegenden hellen Lichtpunkt angezeigt.
Fließt keine Energie, wird der helle Lichtpunkt nicht angezeigt.
Ottomotor
Elektromotor (Traktionsmotor)
Hybridbatterie
(Traktionsbatterie)
Reifen
Heller Lichtpunkt zur Anzeige
des Energieflusses
Abweichend von den tatsächlichen Bildschirminhalten sind in der Abbildung bei-
spielhaft alle Pfeile dargestellt.
(Anzeigebeispiel)
●Wird die Hybridbatterie (Traktionsbatterie) geladen, bewegt sich der
helle Lichtpunkt in Richtung .
●Während der Fahrt bewegt sich der helle Lichtpunkt von oder
(oder, je nach Situation, von beiden Punkten aus) in Richtung .
*
●Während der Fahrt drehen sich die Reifen auf dem Bild.
*: Die Anzeige kann sich je nach Fahrstatus ändern.
1
2
3
4
5
3
12
4

1432. Kombiinstrument
2
Kombiinstrument
PRIUS_OM_OM47E13M_(EM)
■Ladezustand der Hybridbatterie (Traktionsbatterie)
●Die Anzeige wechselt entsprechend der verbleibenden Ladung der Hybridbatterie
(Traktionsbatterie) zu einer von 8 Stufen.
●Der Ladezustand der Hybridbatterie (Traktionsbatterie) wird auch auf dem folgenden
Bildschirm angezeigt, aber die Anzeigeinhalte stimmen überein.
• Zusatzanzeige auf der Hauptanzeige (S. 137)
• Hybridsystem-Anzeige (S. 144)
• Head-up-Display (falls vorhanden) (S. 174)
●Der Ladestand der Hybridbatterie (Traktionsbatterie) wird vom Hybridsystem auto-
matisch kontrolliert. Auch wenn elektrische Energie durch regeneratives Bremsen
gewonnen oder durch den Ottomotor erzeugt wird, erreicht die angezeigte Ladung
der Hybridbatterie (Traktionsbatterie) daher möglicherweise nicht den höchsten
Stand (Stufe 8). Dies ist jedoch kein Zeichen für eine Funktionsstörung.
■Warnung zur verbleibenden Ladung der Hybridbatterie (Traktionsbatterie)
●Wenn die Hybridbatterie (Traktionsbatterie) nicht geladen wird, da die Fahrstufe “N”
gewählt ist, oder wenn die verbleibende Ladung der Hybridbatterie unter einen
bestimmten Wert fällt, ertönt der Warnsummer in kurzen Intervallen.
Fällt die verbleibende Ladung weiter, gibt der Warnsummer einen Dauerton ab.
●Wenn eine Warnmeldung auf dem Multi-Informationsdisplay angezeigt wird und der
Warnsummer ertönt, befolgen Sie die auf dem Bildschirm angezeigten Anweisun-
gen, um die entsprechenden Korrekturmaßnahmen durchzuführen.Niedrig
Hoch
1
2

1442. Kombiinstrument
PRIUS_OM_OM47E13M_(EM)
◆Hybridsystem-Anzeige
Die Anzeige ändert sich entsprechend der Gaspedalbetätigung und zeigt
den aktuellen Fahrstatus und Energie-Rückgewinnungsstatus an.
Die Hybridsystem-Anzeige kann auf der Zusatzanzeige der Hauptanzeige
(S. 137) und dem Head-up-Display (falls vorhanden) (S. 174) angezeigt
werden.
■
So lesen Sie die Anzeige ab
Ladebereich
Zeigt an, dass durch regeneratives Laden Energie zurückgewonnen wird.
Eco-Bereich
Zeigt an, dass das Fahrzeug auf umweltfreundliche Weise gefahren wird.
Power-Bereich
Zeigt an, dass der Bereich der umweltfreundlichen Fahrweise verlassen wurde
(beim Fahren mit voller Leistung usw.)
Hybrid-Eco-Bereich*1
Zeigt an, dass die Leistung des Ottomotors nicht oft genutzt wird.
Der Ottomotor startet und stoppt unter verschiedenen Bedingungen automa-
tisch.
Head-up-Display
(falls vorhanden) Zusatzanzeige Multi-Informations-
display
1
2
3
4
