2021 TOYOTA PRIUS Betriebsanleitungen (in German)

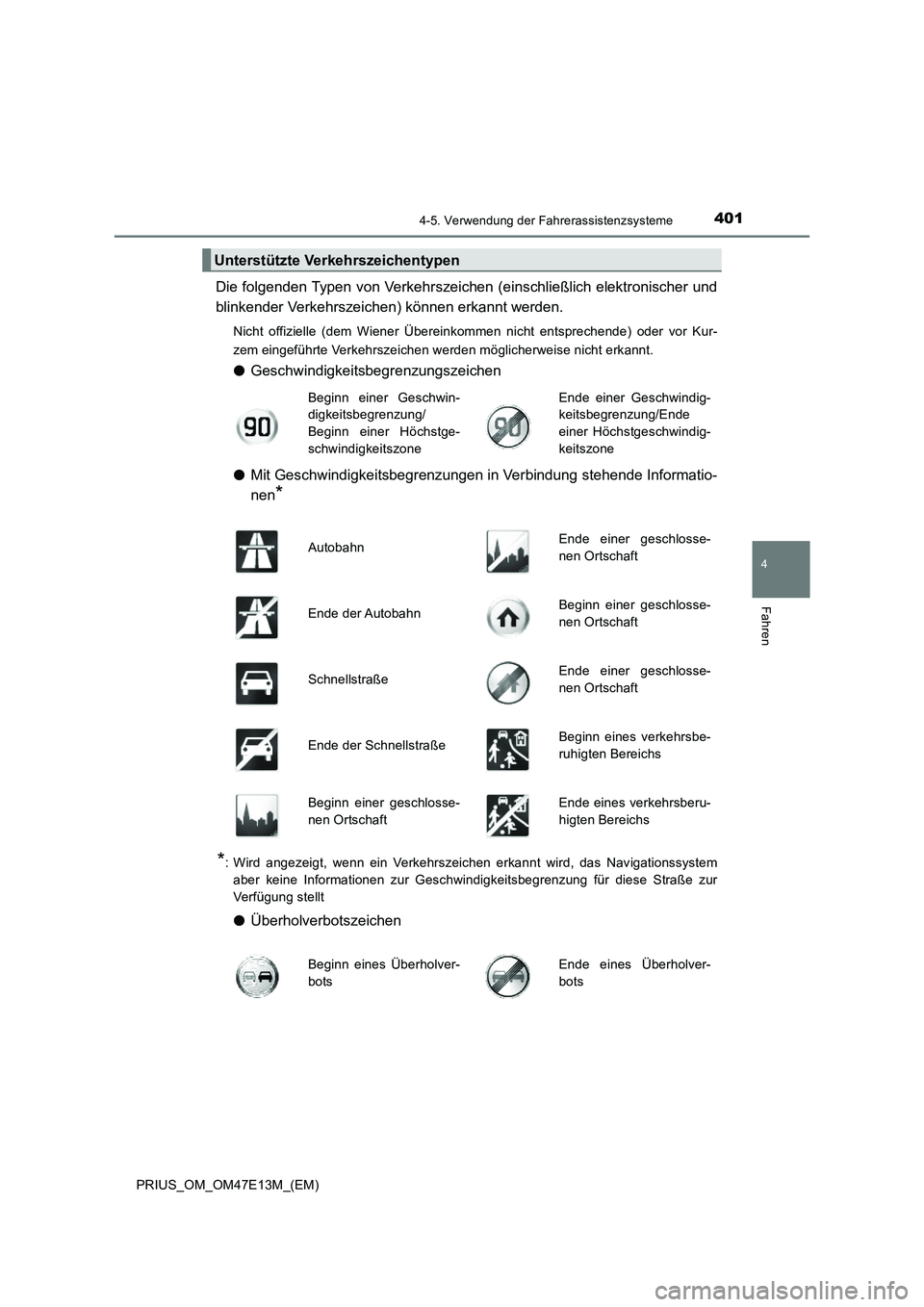

4014-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47E13M_(EM)
Die folgenden Typen von Verkehrszeichen (einschließlich elektronischer und
blinkender Verkehrszeichen) können erkannt werden.
Nicht offizielle (dem Wiener Übereinkommen nicht entsprechende) oder vor Kur-
zem eingeführte Verkehrszeichen werden möglicherweise nicht erkannt.
●Geschwindigkeitsbegrenzungszeichen
●Mit Geschwindigkeitsbegrenzungen in Verbindung stehende Informatio-
nen
*
*
: Wird angezeigt, wenn ein Verkehrszeichen erkannt wird, das Navigationssystem
aber keine Informationen zur Geschwindigkeitsbegrenzung für diese Straße zur
Verfügung stellt
●Überholverbotszeichen
Unterstützte Verkehrszeichentypen
Beginn einer Geschwin-
digkeitsbegrenzung/
Beginn einer Höchstge-
schwindigkeitszoneEnde einer Geschwindig-
keitsbegrenzung/Ende
einer Höchstgeschwindig-
keitszone
AutobahnEnde einer geschlosse-
nen Ortschaft
Ende der AutobahnBeginn einer geschlosse-
nen Ortschaft
SchnellstraßeEnde einer geschlosse-
nen Ortschaft
Ende der SchnellstraßeBeginn eines verkehrsbe-
ruhigten Bereichs
Beginn einer geschlosse-
nen OrtschaftEnde eines verkehrsberu-
higten Bereichs
Beginn eines Überholver-
botsEnde eines Überholver-
bots

4024-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47E13M_(EM)
●Andere Verkehrszeichen
*: Bei Fahrzeugen mit Navigationssystem
●Geschwindigkeitsbegrenzung mit Zusatzzeichen*1
*1: Wird zusammen mit der Geschwindigkeitsbegrenzung angezeigt.
*2: Inhalt nicht erkannt.
*3: Das Verkehrszeichen wird nicht angezeigt, wenn der Blinker beim Wechseln der
Fahrspur nicht betätigt wird.
Verbot der Einfahrt*Halt
Ende aller Streckenver-
bote
Bei NässeAusfahrt rechts*3
Bei RegenAusfahrt links*3
Schnee- oder EisglätteZeit
Zusatzzeichen vorhan-
den
*2

4034-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47E13M_(EM)
Das RSA-System informiert den Fahrer in den folgenden Situationen.
●Wenn ein Geschwindigkeitsbegrenzungszeichen angezeigt wird und das
Fahrzeug schneller als zulässig fährt und dabei den Grenzwert für eine
Meldung einer Geschwindigkeitsüberschreitung überschreitet, wird die
Verkehrszeichenanzeige hervorgehoben und ein Summer ertönt.
●Wenn das RSA-System ein Einfahrtverbotszeichen erkennt und anhand
der Karteninformationen des Navigationssystems feststellt, dass das Fahr-
zeug in einen Bereich gefahren ist, in den die Einfahrt verboten ist, blinkt
das Einfahrtverbotszeichen und ein Warnsummer ertönt. (Bei Fahrzeugen
mit Navigationssystem)
●Wenn ein Überholverbotszeichen auf dem Multi-Informationsdisplay ange-
zeigt wird und das System erfasst, dass Ihr Fahrzeug im Begriff ist, ein
anderes zu überholen, blinkt das angezeigte Verkehrszeichen und ein
Warnsummer ertönt.
Je nach Situation wird das Verkehrsumfeld (Verkehrsrichtung, Geschwindig-
keitseinheit) möglicherweise falsch erkannt und eine Meldungsfunktion funkti-
oniert eventuell nicht ordnungsgemäß.
■Einstellung
S. 166
■Automatisches Ausblenden der RSA-Verkehrszeichenanzeige
In folgenden Situationen wird die Anzeige eines oder mehrerer Verkehrszeichen auto-
matisch ausgeblendet.
●Über eine bestimmte Entfernung wurde kein Verkehrszeichen erkannt.
●Die Straße ändert sich, da Sie nach links oder rechts abbiegen usw.
■Bedingungen, unter denen das System eventuell nicht ordnungsgemäß funktio-
niert oder Verkehrszeichen nicht korrekt erkannt werden
In den folgenden Situationen funktioniert das RSA-System nicht normal, wodurch es
möglicherweise Verkehrszeichen nicht erkennt, falsche Verkehrszeichen anzeigt usw.
Dies ist jedoch kein Zeichen für eine Funktionsstörung.
●Die Ausrichtung der Frontkamera stimmt nicht mehr, da der Sensor einem starken
Stoß ausgesetzt wurde usw.
●Es befindet sich Schmutz, Schnee, ein Aufkleber usw. auf der Windschutzscheibe in
der Nähe der Frontkamera.
●Bei schlechten Witterungsverhältnissen, wie starkem Regen, Nebel, Schneefall oder
einem Sandsturm
●Das Licht eines entgegenkommenden Fahrzeugs, der Sonne usw. strahlt direkt in die
Frontkamera.
●Das Verkehrsschild ist verschmutzt, verblasst, verbeult oder steht schräg.
Meldungsfunktion

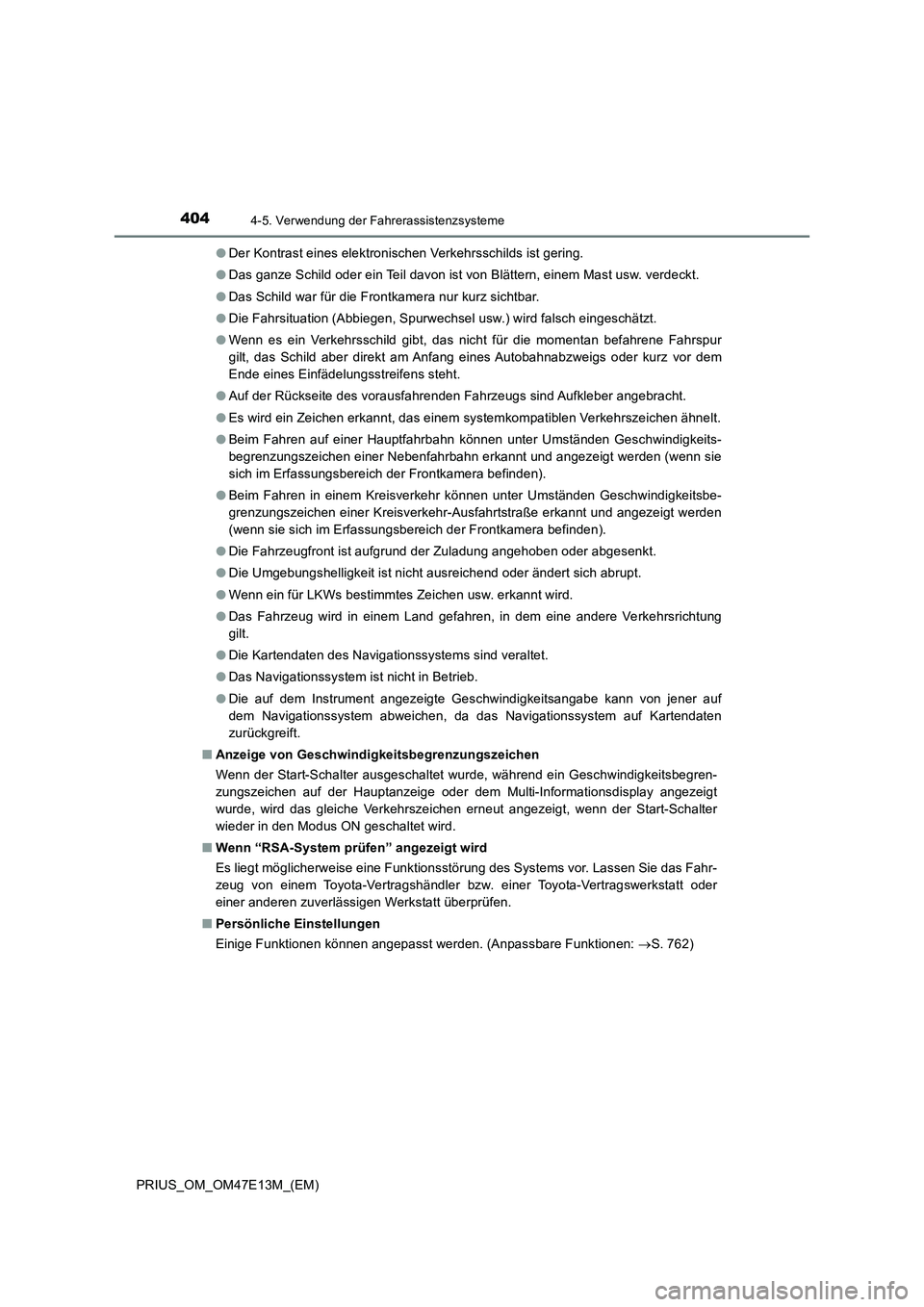

4044-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47E13M_(EM)●Der Kontrast eines elektronischen Verkehrsschilds ist gering.
●Das ganze Schild oder ein Teil davon ist von Blättern, einem Mast usw. verdeckt.
●Das Schild war für die Frontkamera nur kurz sichtbar.
●Die Fahrsituation (Abbiegen, Spurwechsel usw.) wird falsch eingeschätzt.
●Wenn es ein Verkehrsschild gibt, das nicht für die momentan befahrene Fahrspur
gilt, das Schild aber direkt am Anfang eines Autobahnabzweigs oder kurz vor dem
Ende eines Einfädelungsstreifens steht.
●Auf der Rückseite des vorausfahrenden Fahrzeugs sind Aufkleber angebracht.
●Es wird ein Zeichen erkannt, das einem systemkompatiblen Verkehrszeichen ähnelt.
●Beim Fahren auf einer Hauptfahrbahn können unter Umständen Geschwindigkeits-
begrenzungszeichen einer Nebenfahrbahn erkannt und angezeigt werden (wenn sie
sich im Erfassungsbereich der Frontkamera befinden).
●Beim Fahren in einem Kreisverkehr können unter Umständen Geschwindigkeitsbe-
grenzungszeichen einer Kreisverkehr-Ausfahrtstraße erkannt und angezeigt werden
(wenn sie sich im Erfassungsbereich der Frontkamera befinden).
●Die Fahrzeugfront ist aufgrund der Zuladung angehoben oder abgesenkt.
●Die Umgebungshelligkeit ist nicht ausreichend oder ändert sich abrupt.
●Wenn ein für LKWs bestimmtes Zeichen usw. erkannt wird.
●Das Fahrzeug wird in einem Land gefahren, in dem eine andere Verkehrsrichtung
gilt.
●Die Kartendaten des Navigationssystems sind veraltet.
●Das Navigationssystem ist nicht in Betrieb.
●Die auf dem Instrument angezeigte Geschwindigkeitsangabe kann von jener auf
dem Navigationssystem abweichen, da das Navigationssystem auf Kartendaten
zurückgreift.
■Anzeige von Geschwindigkeitsbegrenzungszeichen
Wenn der Start-Schalter ausgeschaltet wurde, während ein Geschwindigkeitsbegren-
zungszeichen auf der Hauptanzeige oder dem Multi-Informationsdisplay angezeigt
wurde, wird das gleiche Verkehrszeichen erneut angezeigt, wenn der Start-Schalter
wieder in den Modus ON geschaltet wird.
■Wenn “RSA-System prüfen” angezeigt wird
Es liegt möglicherweise eine Funktionsstörung des Systems vor. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt überprüfen.
■Persönliche Einstellungen
Einige Funktionen können angepasst werden. (Anpassbare Funktionen: S. 762)

405
4
4-5. Verwendung der Fahrerassistenzsysteme
Fahren
PRIUS_OM_OM47E13M_(EM)
Dynamische Radar-Geschwindigkeitsregelungmit Abstands-
regelung über den gesamten Geschwindigkeitsbereich

Im Abstandsregelungsmodus erfolgen Beschleunigung, Abbremsen und
Anhalten des Fahrzeugs automatisch in Übereinstimmung mit der sich
ändernden Geschwindigkeit des vorausfahrenden Fahrzeugs, auch wenn
das Gaspedal nicht getreten wird. Im Konstantgeschwindigkeitsregelungsmo-
dus fährt das Fahrzeug mit gleichbleibender Geschwindigkeit.
Verwenden Sie die dynamische Radar-Geschwindigkeitsregelung mit
Abstandsregelung über den gesamten Geschwindigkeitsbereich auf Auto-
bahnen oder Schnellstraßen.
●Abstandsregelungsmodus (S. 409)
●Konstantgeschwindigkeitsregelungsmodus (S. 416)
Schalter für das Abstandsregelsys-
tem
Kontrollleuchten
Multi-Informationsdisplay
Eingestellte Geschwindigkeit
Schalter für die Geschwindigkeits-
regelung
: Falls vorhanden
Zusammenfassung der Funktionen
Komponenten des Systems
1
2
3
4
5

4064-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47E13M_(EM)
WARNUNG
■Vor der Verwendung der dynamischen Radar-Geschwindigkeitsregelung mit
Abstandsregelung über den gesamten Geschwindigkeitsbereich
● Als Fahrer sind allein Sie für das sichere Führen Ihres Fahrzeugs verantwortlich.
Verlassen Sie sich nicht ausschließlich auf das System, fahren Sie umsichtig und
behalten Sie Ihre Umgebung stets aufmerksam im Blick.
● Die dynamische Radar-Geschwindigkeitsregelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich unterstützt den Fahrer, um ihn während der
Fahrt zu entlasten. Die Unterstützung, die das System bieten ka nn, ist jedoch
begrenzt.
Lesen Sie die folgenden Bedingungen sorgfältig durch. Verlassen Sie sich nicht zu
sehr auf dieses System und fahren Sie stets vorsichtig.
• Wenn der Sensor das Fahrzeug vor Ihnen möglicherweise nicht ko rrekt erkennt:
 S. 420
• Bedingungen, unter denen der Abstandsregelungsmodus möglicherw eise nicht
korrekt funktioniert: S. 421
● Stellen Sie die Geschwindigkeit passend zu der zulässigen Höchstgeschwindig-
keit, dem Verkehrsfluss, den Straßenverhältnissen, den Witterun gsbedingungen
usw. ein. Es obliegt dem Fahrer, die eingestellte Geschwindigke it zu kontrollieren.
● Selbst wenn das System normal funktioniert, kann es sein, dass das System den
Zustand des vorausfahrenden Fahrzeugs anders einschätzt als Sie . Aus diesem
Grund müssen Sie als Fahrer stets aufmerksam bleiben, die Gefah ren jeder Situa-
tion selbst beurteilen und umsichtig fahren. Wenn Sie sich auss chließlich auf die-
ses System verlassen oder annehmen, dass das System die Sicherh eit beim
Fahren garantiert, kann es zu einem Unfall mit tödlichen oder s chweren Verletzun-
gen kommen.
● Schalten Sie die dynamische Radar-Geschwindigkeitsregelung mit Abstandsrege-
lung über den gesamten Geschwindigkeitsbereich mit der Taste “O N-OFF” aus,
wenn Sie sie nicht verwenden möchten.

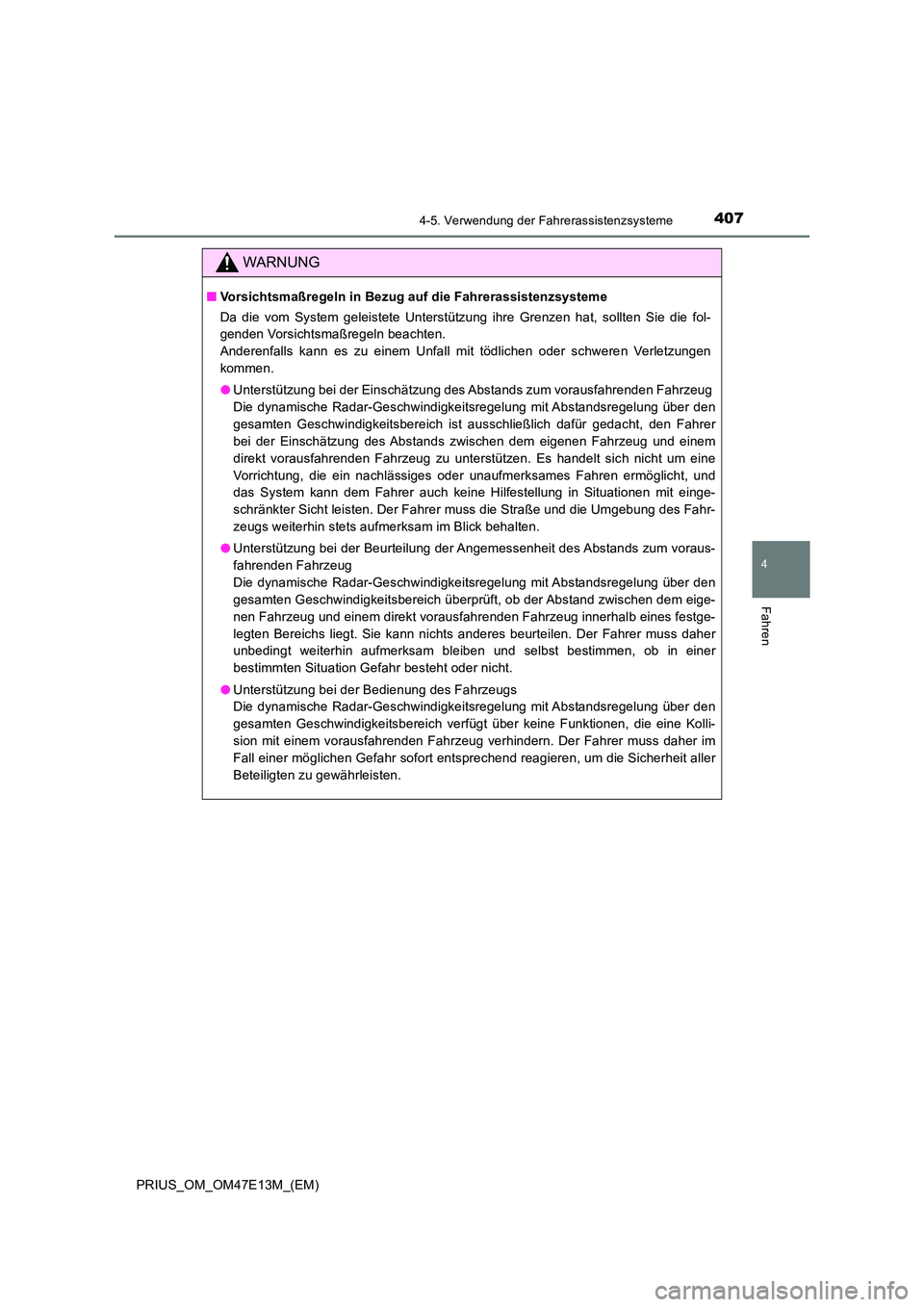

4074-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47E13M_(EM)
WARNUNG
■Vorsichtsmaßregeln in Bezug auf die Fahrerassistenzsysteme
Da die vom System geleistete Unterstützung ihre Grenzen hat, so llten Sie die fol-
genden Vorsichtsmaßregeln beachten.
Anderenfalls kann es zu einem Unfall mit tödlichen oder schwere n Verletzungen
kommen.
● Unterstützung bei der Einschätzung des Abstands zum vorausfahrenden Fahrzeug
Die dynamische Radar-Geschwindigkeitsregelung mit Abstandsregel ung über den
gesamten Geschwindigkeitsbereich ist ausschließlich dafür gedac ht, den Fahrer
bei der Einschätzung des Abstands zwischen dem eigenen Fahrzeug und einem
direkt vorausfahrenden Fahrzeug zu unterstützen. Es handelt sic h nicht um eine
Vorrichtung, die ein nachlässiges oder unaufmerksames Fahren er möglicht, und
das System kann dem Fahrer auch keine Hilfestellung in Situatio nen mit einge-
schränkter Sicht leisten. Der Fahrer muss die Straße und die Um gebung des Fahr-
zeugs weiterhin stets aufmerksam im Blick behalten.
● Unterstützung bei der Beurteilung der Angemessenheit des Abstands zum voraus-
fahrenden Fahrzeug
Die dynamische Radar-Geschwindigkeitsregelung mit Abstandsregel ung über den
gesamten Geschwindigkeitsbereich überprüft, ob der Abstand zwis chen dem eige-
nen Fahrzeug und einem direkt vorausfahrenden Fahrzeug innerhal b eines festge-
legten Bereichs liegt. Sie kann nichts anderes beurteilen. Der Fahrer muss daher
unbedingt weiterhin aufmerksam bleiben und selbst bestimmen, ob in einer
bestimmten Situation Gefahr besteht oder nicht.
● Unterstützung bei der Bedienung des Fahrzeugs
Die dynamische Radar-Geschwindigkeitsregelung mit Abstandsregel ung über den
gesamten Geschwindigkeitsbereich verfügt über keine Funktionen, die eine Kolli-
sion mit einem vorausfahrenden Fahrzeug verhindern. Der Fahrer muss daher im
Fall einer möglichen Gefahr sofort entsprechend reagieren, um d ie Sicherheit aller
Beteiligten zu gewährleisten.

4084-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47E13M_(EM)
WARNUNG
■Situationen, in denen die dynamische Radar-Geschwindigkeitsregelung mit
Abstandsregelung über den gesamten Geschwindigkeitsbereich unge eignet ist
Verwenden Sie die dynamische Radar-Geschwindigkeitsregelung mit Abstandsre-
gelung über den gesamten Geschwindigkeitsbereich nicht in folge nden Situationen.
Anderenfalls könnte die Geschwindigkeit in einer der Situation nicht angemessenen
Weise geregelt werden, wodurch es zu einem Unfall mit tödlichen oder schweren
Verletzungen kommen kann.
● Straßen, auf denen Fußgänger, Radfahrer usw. unterwegs sind
● Bei starkem Verkehrsaufkommen
● Auf Straßen mit scharfen Kurven
● Auf Serpentinenstraßen
● Auf rutschiger Fahrbahn, z. B. bei Regen, Eis oder Schnee
● Auf Straßen mit starkem Gefälle oder Straßen mit schnell wechselnden, steilen
Bergauf- und Bergabpassagen
Die tatsächliche Geschwindigkeit kann bei steilen Bergabfahrten die eingestellte
Geschwindigkeit überschreiten
● An Autobahn- oder Schnellstraßeneinfahrten
● Bei so schlechten Witterungsverhältnissen, dass die korrekte Erfassung durch die
Sensoren möglicherweise verhindert wird (Nebel, Schnee, Sandstu rm, starker
Regen usw.)
● Wenn sich Wasser, Schnee usw. auf der vorderen Oberfläche des Radars oder der
Frontkamera befindet
● Bei Verkehrsbedingungen, die häufige wiederholte Beschleunigungs- und
Abbremsmanöver erfordern
● Wenn Sie mit Ihrem Fahrzeug einen Anhänger ziehen* oder Abschlepphilfe leisten
*: Für Anhängerbetrieb geeignete Fahrzeuge: S. 309
● Wenn der Abstandswarnsummer häufig ertönt
