2019 TOYOTA SIENNA Manual del propietario (in Spanish)

SIENNA_OM_OM08026S_(XS)
3696-3. Mantenimiento que puede realizar usted mismo
6
Cuidados y mantenimiento
Extraiga el fusible.
Sólo los fusibles tipo A pueden quitarse
usando la herramienta de extracción.
Revise si el fusible está fundido.Fusible normal
Fusible quemado
Tipo A y B:
Reemplace el fusible quemado con uno nuevo con la misma clasifi cación
de amperaje. La clasificación de amperaje se encuentra en la ta pa de la
caja de fusibles.
Tipo C, D y E:
Contacte a su concesionario Toyota.
3
4
1
2
Tipo ATipo B
Tipo CTipo D

370
SIENNA_OM_OM08026S_(XS)
6-3. Mantenimiento que puede realizar usted mismo
?Después de reemplazar un fusible
?Si las luces no encienden aun después de haber cambiado el fusible, es posible que
tenga que reemplazar un foco. ( P. 371)
?Si se vuelve a fundir el fusible que cambió, haga que su conces ionario Toyota ins-
peccione su vehículo.
?Si hay una sobrecarga en el circuito
Los fusibles están diseñados para fundirse, lo que evita que el arnés del cableado se
dañe.
Tipo E
ADVERTENCIA
?Para evitar fallas del sistema y un incendio en el vehículo
Observe las siguientes precauciones.
El no hacerlo puede ocasionar daños al vehículo y posiblemente un incendio o lesio-
nes.
?Nunca use un fusible con clasificación de amperaje superior a l a indicada, ni tam-
poco use otro objeto en lugar de un fusible.
?Utilice siempre un fusible genuino Toyota o uno equivalente.
Nunca reemplace un fusible con un alambre ni siquiera como solu ción provisional.
?No modifique los fusibles ni las cajas de fusibles.
AV I S O
?Antes de reemplazar fusibles
Haga que su concesionario Toyota determine y repare la causa de la sobrecarga
eléctrica lo más pronto posible.

371
SIENNA_OM_OM08026S_(XS)
6-3. Mantenimiento que puede realizar usted mismo
6
Cuidados y mantenimiento

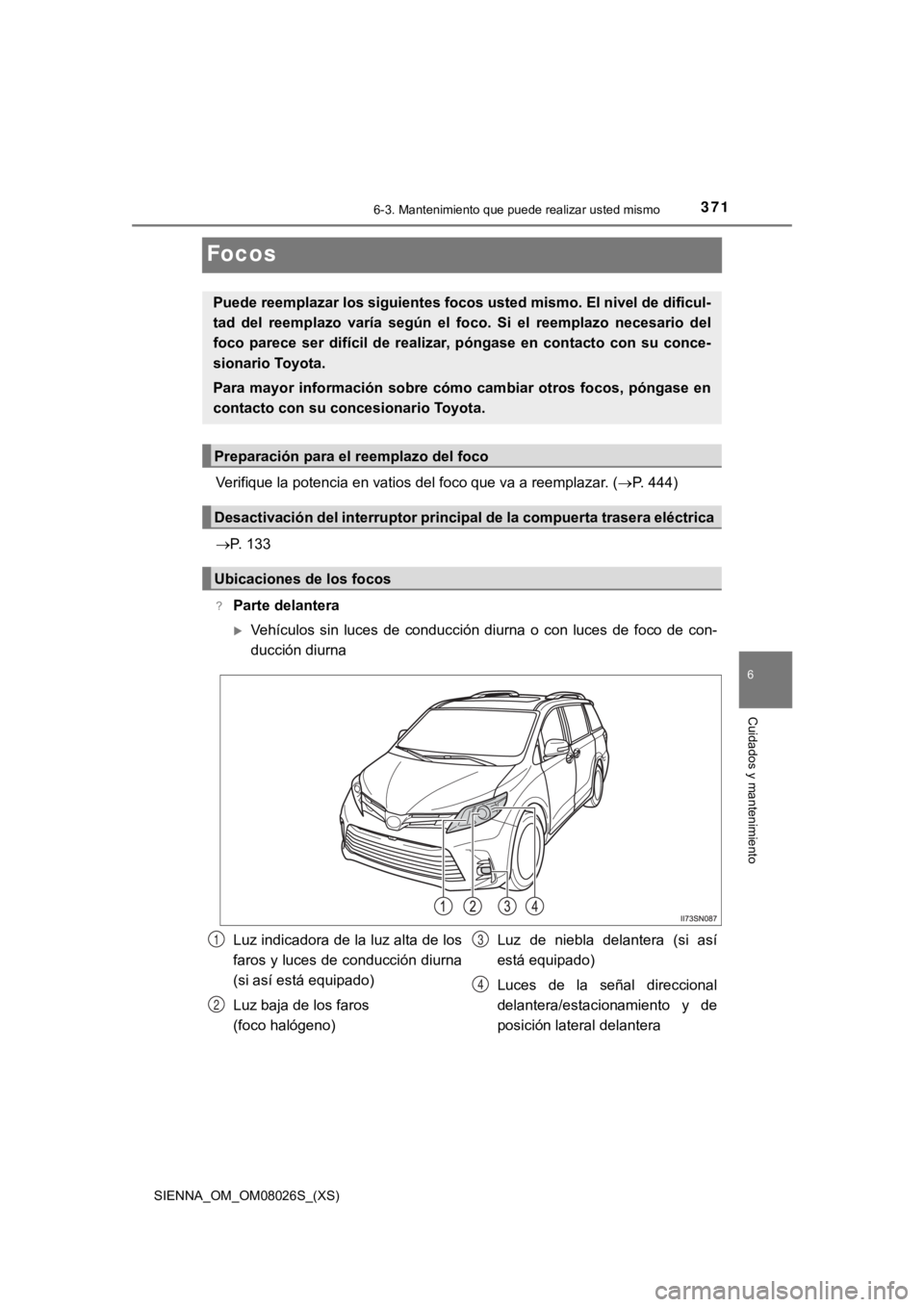

Focos
Verifique la potencia en vatios del foco que va a reemplazar. (P. 444)
P. 133
?Parte delantera
Vehículos sin luces de conducción diurna o con luces de foco de con-
ducción diurna
Puede reemplazar los siguientes focos usted mismo. El nivel de dificul-
tad del reemplazo varía según el foco. Si el reemplazo necesari o del
foco parece ser difícil de realizar, póngase en contacto con su conce-
sionario Toyota.
Para mayor información sobre cómo cambiar otros focos, póngase en
contacto con su concesionario Toyota.
Preparación para el reemplazo del foco
Desactivación del interruptor pri ncipal de la compuerta trasera eléctrica
Ubicaciones de los focos
Luz indicadora de la luz alta de los
faros y luces de conducción diurna
(si así está equipado)
Luz baja de los faros
(foco halógeno) Luz de niebla delantera (si así
está equipado)
Luces de la señal direccional
delantera/estacionamiento y de
posición lateral delantera1
2
3
4

372
SIENNA_OM_OM08026S_(XS)
6-3. Mantenimiento que puede realizar usted mismo
Vehículos con luces LED de conducción diurna
?Parte trasera
Luz de la señal direccional delan-
tera
Luz indicadora de luz alta de los
faros
Luz de niebla delanteraLuz baja de los faros
(foco halógeno)
Luz de posición delantera1
2
3
4
5
Luz de la señal direccional trasera
Luz de reversa
Luces de la matrícula
Luz trasera
Luces traseras y de freno1
2
3
4
5

SIENNA_OM_OM08026S_(XS)
3736-3. Mantenimiento que puede realizar usted mismo
6
Cuidados y mantenimiento
?Luces indicadoras de luz baja de los faros (focos halógenos)Únicamente para el lado izquierdo:
Abra la tapa de la caja de fusibles. ( P. 368)
Desenchufe el conector mien-
tras presiona la liberación del
seguro.
Gire la base del foco en sentido
contrario a las manecillas del
reloj.
Coloque el foco nuevo.
Alinee las 3 pestañas del foco con
el montaje, e introduzca.
Cambio de focos
1
2
3
4

374
SIENNA_OM_OM08026S_(XS)
6-3. Mantenimiento que puede realizar usted mismo
Gire y sujete la base del foco.
Coloque el conector.
Sacuda cuidadosamente el foco
para comprobar que no esté suelto,
encienda los faros una vez y con-
firme visualmente que no se filtra
luz a través del montaje.
Únicamente para el lado izquierdo: Coloque la tapa de la caja de fusi-
bles.
5
6
7

SIENNA_OM_OM08026S_(XS)
3756-3. Mantenimiento que puede realizar usted mismo
6
Cuidados y mantenimiento
?Luz alta de los faros y luces de foco de conducción diurna (si así está
equipado)
Únicamente para el lado izquierdo:
Abra la tapa de la caja de fusibles. ( P. 368)
Gire la base del foco en sentido
contrario a las manecillas del
reloj.
Desenchufe el conector mien-
tras presiona la liberación del
seguro.
Coloque el foco nuevo.
Alinee las 3 pestañas del foco con
el montaje, e introduzca.
Gire y sujete la base del foco.
Sacuda cuidadosamente el foco
para comprobar que no esté suelto,
encienda los faros una vez y con-
firme visualmente que no se filtra
luz a través del montaje.
Únicamente para el lado izquierdo: Coloque la tapa de la caja d e fusi-
bles.
1
2
ITO43P165
P
Q
R
S

376
SIENNA_OM_OM08026S_(XS)
6-3. Mantenimiento que puede realizar usted mismo
?Luces de niebla delanteras (si así está equipado)Extraiga el perno de la tolva de
cubierta del motor y jale la tolva
hacia abajo.
Desenchufe el conector mien-
tras presiona la liberación del
seguro.
Gire la base del foco en sentido
contrario a las manecillas del
reloj.
1
2
3
