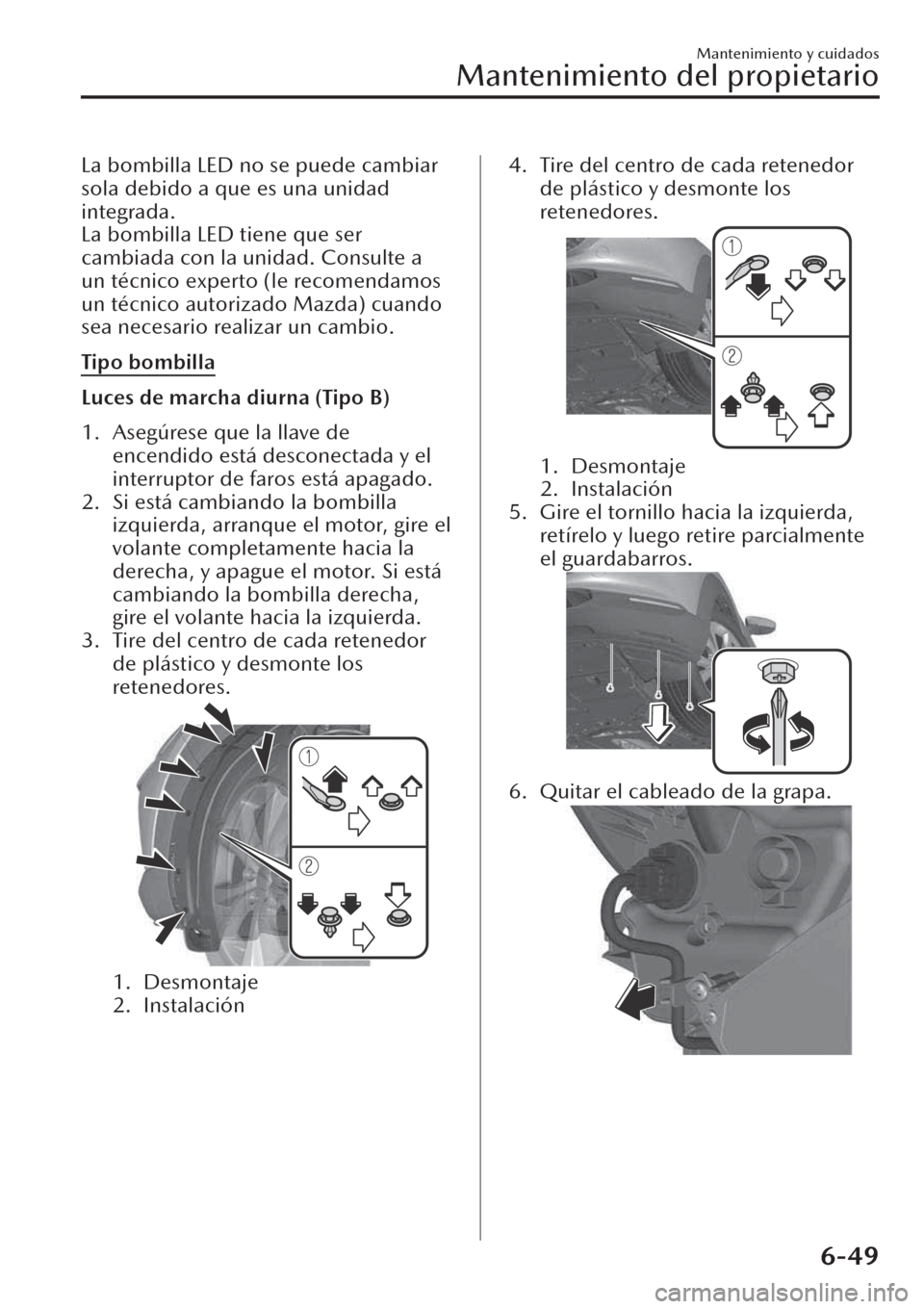

La bombilla LED no se puede cambiar
sola debido a que es una unidad
integrada.
La bombilla LED tiene que ser
cambiada con la unidad. Consulte a
un técnico experto (le recomendamos
un técnico autorizado Mazda) cuando
sea necesario realizar un cambio.
Tipo bombilla
Luces de marcha diurna (Tipo B)
1. Asegúrese que la llave de
encendido está desconectada y el
interruptor de faros está apagado.
2. Si está cambiando la bombilla
izquierda, arranque el motor, gire el
volante completamente hacia la
derecha, y apague el motor. Si está
cambiando la bombilla derecha,
gire el volante hacia la izquierda.
3. Tire del centro de cada retenedor
de plástico y desmonte los
retenedores.
1. Desmontaje
2. Instalación
4. Tire del centro de cada retenedor
de plástico y desmonte los
retenedores.
1. Desmontaje
2. Instalación
5. Gire el tornillo hacia la izquierda,
retírelo y luego retire parcialmente
el guardabarros.
6. Quitar el cableado de la grapa.
Mantenimiento y cuidados
Mantenimiento del propietario
6-49
Page 546 of 752

7. Gire el conector y el conjunto de la
bombilla hacia la izquierda y
retírela.
8. Desconecte la bombilla del
conector.
9. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.
▼Cambio de las bombillas interiores
Tipo LED
xLuces en el techo delanteras/Luces
para lectura de mapas delanteras
xLuces en el techo traseras xLuces de espejos cosméticos*
xLuz del compartimento para
equipajes
La bombilla LED no se puede cambiar
sola debido a que es una unidad
integrada.
La bombilla LED tiene que ser
cambiada con la unidad. Consulte a
un técnico experto (le recomendamos
un técnico autorizado Mazda) cuando
sea necesario realizar un cambio.
Fusibles
▼Fusibles
El sistema eléctrico del vehículo está
protegido por medio de fusibles.
Si alguna de las luces del vehículo,
accesorios o controles no funcionan,
inspeccione el protector del circuito
correspondiente. Si se ha fundido un
fusible, el cable dentro del fusible
estará derretido.
Si el mismo fusible se funde
nuevamente, evite el uso del sistema
eléctrico correspondiente y consulte
con un técnico experto (le
recomendamos un técnico autorizado
Mazda) tan pronto como sea posible.
▼Cambio de fusibles
Cambio de los fusibles del lado
izquierdo del vehículo
Si el sistema eléctrico no funciona,
inspeccione primero los fusibles del
lado izquierdo del vehículo.
1. Asegúrese que el motor está
apagado, y que todos los
interruptores están desconectados.
2. Abra la cubierta del panel de
fusibles.
3. Tire del fusible derecho hacia
afuera con el extractor de fusibles
para quitar fusibles provista en la
Mantenimiento y cuidados
Mantenimiento del propietario
6-50*Algunos modelos
Page 547 of 752

caja de fusibles en el
compartimiento del motor.
4. Inspeccione el fusible y cámbielo si
está fundido.
1. Normal
2. Fundido
5. Inserte un fusible nuevo con las
mismas
especificaciones de
amperaje y asegúrese de que ha
quedado bien colocado. Si no calza
firmemente, haga que un técnico
experto lo inspeccione. Consulte a
un técnico experto (le
recomendamos un técnico
autorizado Mazda).
Si no hay un fusible de repuesto,
use un fusible de la misma clase de
un circuito que no se esté usando
normalmente para el
funcionamiento del vehículo, por
ejemplo, el circuito de audio o el
circuito de la toma para accesorios.
PRECAUCIÓN
Cambie siempre un fusible por un
fusible genuino Mazda o
equivalente del mismo valor. De lo
contrario, se puede dañar el
sistema eléctrico.
6. Vuelva a instalar la cubierta y
asegúrese que está bien instalada.
Cambio de los fusibles situados
debajo del capó
Si los faros u otras piezas eléctricas del
vehículo no funcionan y los fusibles
están en buenas condiciones, revise el
bloque de fusibles que se encuentra en
el compartimento del motor.
Si un fusible se ha fundido, se lo debe
cambiar. Siga los siguientes pasos:
1. Asegúrese que el motor está
apagado, y que todos los
interruptores están desconectados.
2. Desmontar la cubierta del bloque
de fusibles.
3. Si hay un fusible diferente del
fusible MAIN fundido, cámbielo
Mantenimiento y cuidados
Mantenimiento del propietario
6-51
Page 548 of 752
por uno nuevo con las mismas
especificaciones de amperaje.
1. Normal
2. Fundido
ADVERTENCIA
No cambie el fusible principal
usted mismo. Consulte a un
técnico experto (le recomendamos
un técnico autorizado Mazda) para
que realice la sustitución:
Es peligroso que Ud. cambie el
fusible MAIN debido a que es un
fusible de alto voltaje. Si el cambio
no se realiza bien puede provocar
golpes eléctricos o un cortocircuito
y provocar un incendio.
4. Vuelva a instalar la cubierta y
asegúrese que está bien instalada.
Mantenimiento y cuidados
Mantenimiento del propietario
6-52
Page 549 of 752

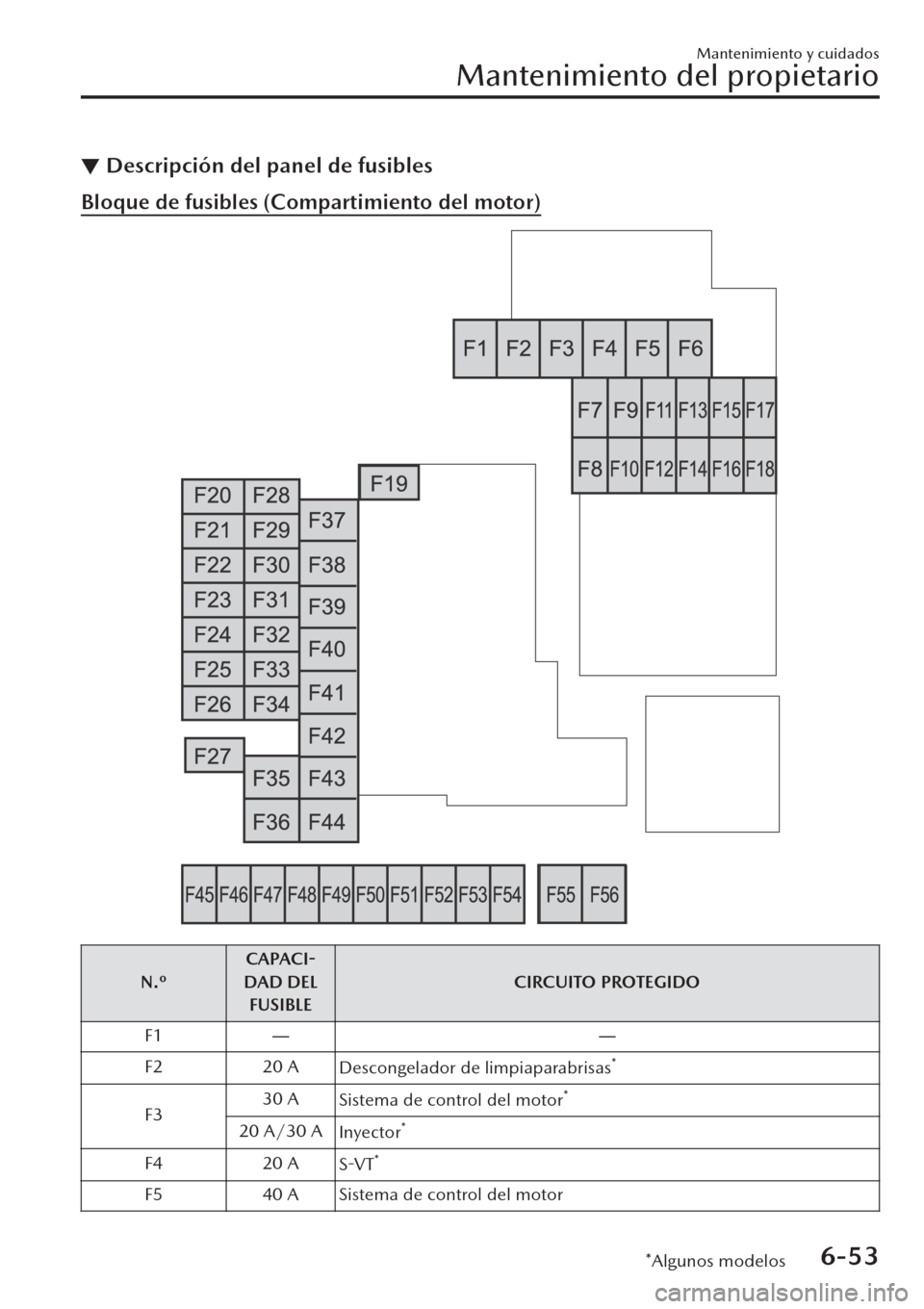

▼Descripción del panel de fusibles
Bloque de fusibles (Compartimiento del motor)
N.ºCAPACI-
DAD DEL
FUSIBLECIRCUITO PROTEGIDO
F1ŠŠ
F2 20 A
Descongelador de limpiaparabrisas
*
F330 A
Sistema de control del motor*
20 A/30 A
Inyector*
F4 20 A
S-VT*
F5 40 A Sistema de control del motor
Mantenimiento y cuidados
Mantenimiento del propietario
*Algunos modelos6-53
Page 550 of 752

N.ºCAPACI-
DAD DEL
FUSIBLECIRCUITO PROTEGIDO
F6 20 A
S-VT
*
F715 A
Calentador de combustible*
20 A
Bomba de combustible*
F8 15 A Sistema de control del motor
F9 15 A
Sistema de control de transmisión
*
F10 15 A Sistema de control del motor
F11 7,5 A Acondicionador de aire
F12 15 A Sistema de control del motor
F13 15 A
Sensor NOx
*
F14 20 A
Calefacción del asiento delantero*
F15 20 A
Lavafaros*
F16 15 A Para proteger varios circuitos
F17ŠŠ
F18 15 A Conectores de accesorios
F19 60 A Sistema de dirección asistida
F20 15 A Faro (Izquierda) 1
F21 15 A Faro (Derecha) 1
F22 15 A Sistema de entrada sin llave
F23 30 A ABS, sistema de control de estabilidad dinámica
F24 15 A Faro (Izquierda) 2
F25 15 A Faro (Derecha) 2
F26 7,5 A Diagnóstico de a bordo
F27 25 A Para proteger varios circuitos
F28 25 A Para proteger varios circuitos
F29 15 A Lavaparabrisas
F30ŠŠ
F31 15 A Bocina
F32 15 A Faros
F33ŠŠ
F34ŠŠ
F35 50 A ABS, sistema de control de estabilidad dinámica
F36ŠŠ
Mantenimiento y cuidados
Mantenimiento del propietario
6-54*Algunos modelos
Page 551 of 752
N.ºCAPACI-
DAD DEL
FUSIBLECIRCUITO PROTEGIDO

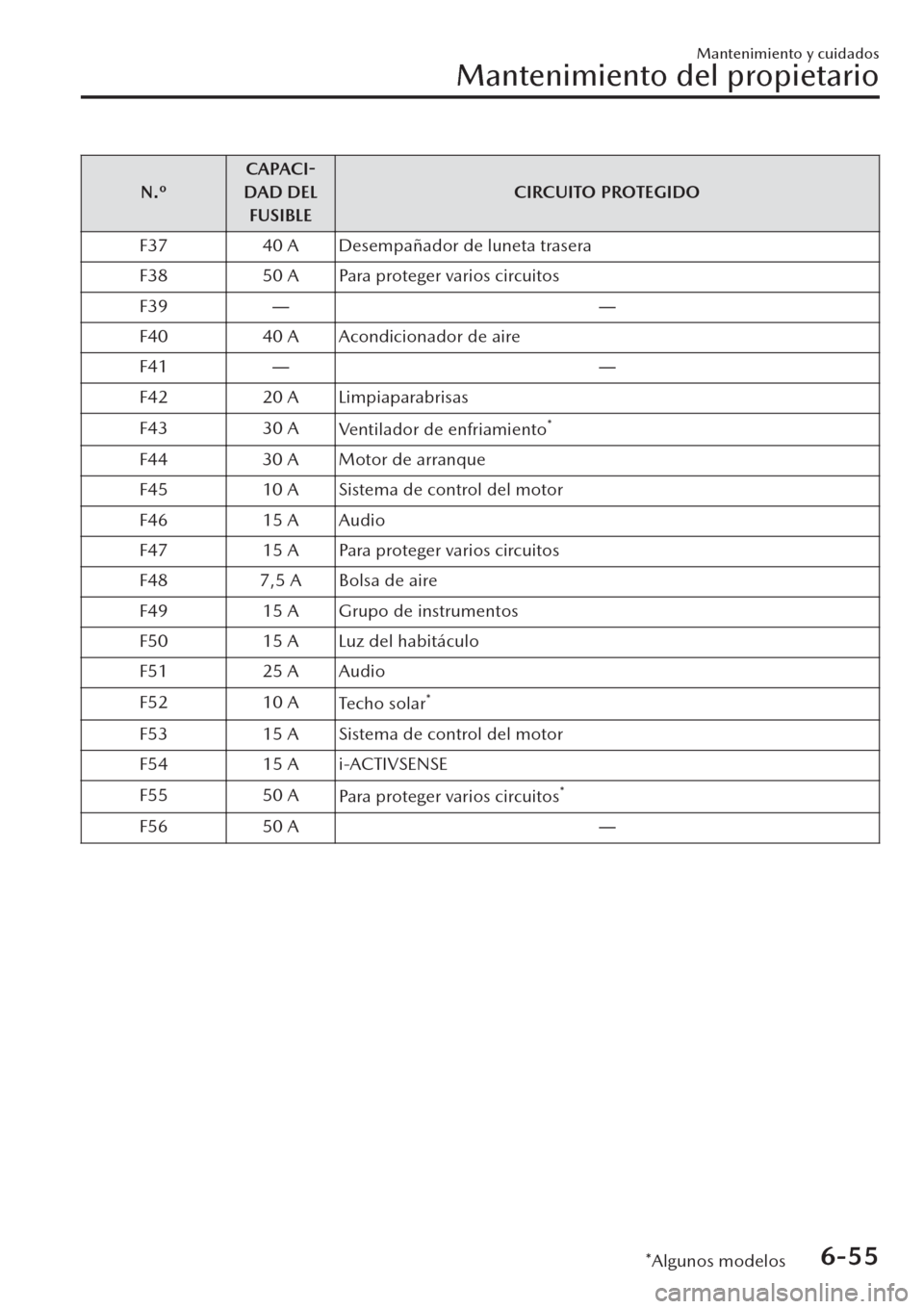

F37 40 A Desempañador de luneta trasera
F38 50 A Para proteger varios circuitos
F39ŠŠ
F40 40 A Acondicionador de aire
F41ŠŠ
F42 20 A Limpiaparabrisas
F43 30 A
Ventilador de enfriamiento
*
F44 30 A Motor de arranque
F45 10 A Sistema de control del motor
F46 15 A Audio
F47 15 A Para proteger varios circuitos
F48 7,5 A Bolsa de aire
F49 15 A Grupo de instrumentos
F50 15 A Luz del habitáculo
F51 25 A Audio
F52 10 A
Techo solar
*
F53 15 A Sistema de control del motor
F54 15 A i-ACTIVSENSE
F55 50 A
Para proteger varios circuitos
*
F56 50 AŠ
Mantenimiento y cuidados
Mantenimiento del propietario
*Algunos modelos6-55
Page 552 of 752

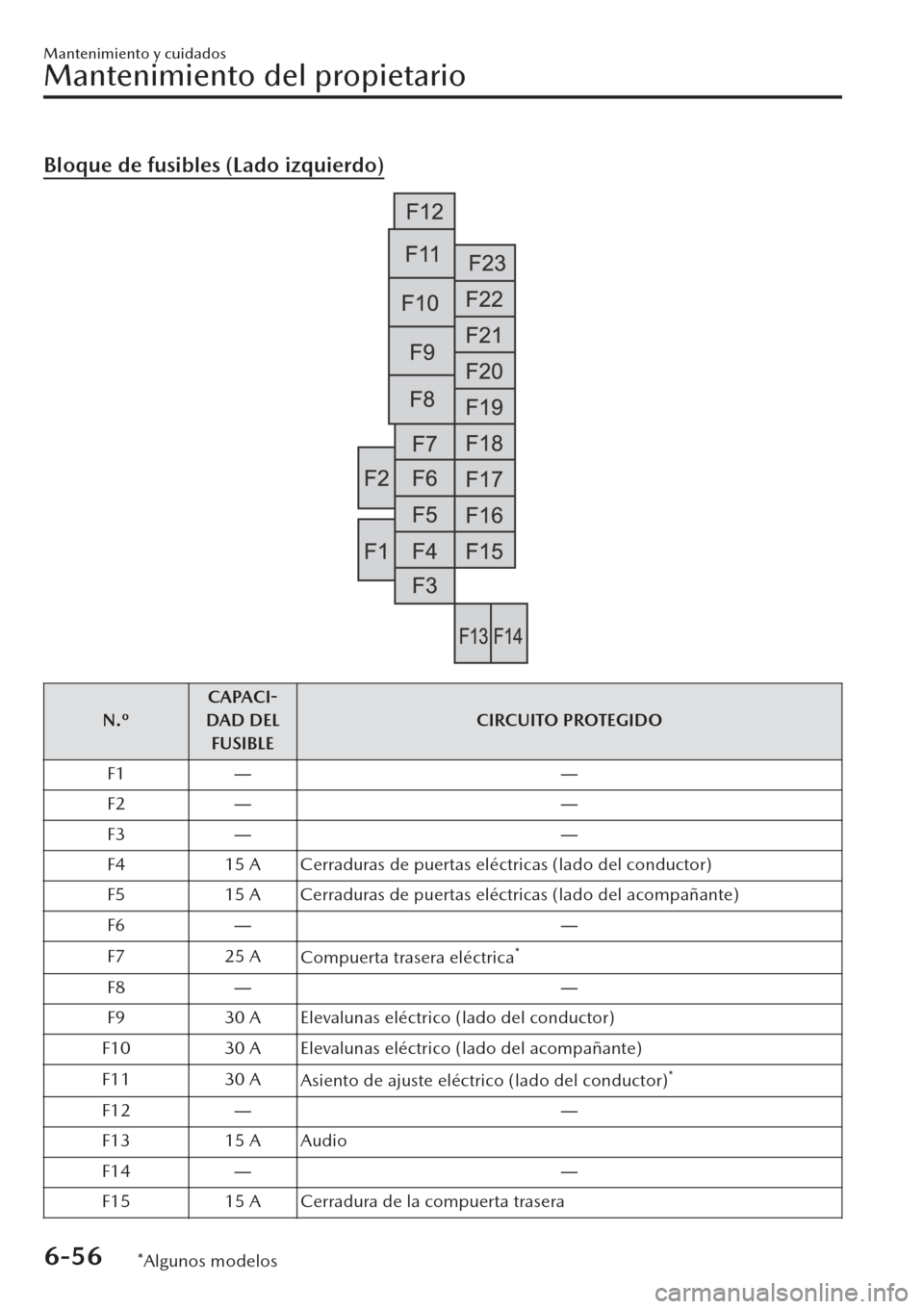

Bloque de fusibles (Lado izquierdo)
N.ºCAPACI-
DAD DEL
FUSIBLECIRCUITO PROTEGIDO
F1ŠŠ
F2ŠŠ
F3ŠŠ
F4 15 A Cerraduras de puertas eléctricas (lado del conductor)
F5 15 A Cerraduras de puertas eléctricas (lado del acompañante)
F6ŠŠ
F7 25 A
Compuerta trasera eléctrica
*
F8ŠŠ
F9 30 A Elevalunas eléctrico (lado del conductor)
F10 30 A Elevalunas eléctrico (lado del acompañante)
F11 30 A
Asiento de ajuste eléctrico (lado del conductor)
*
F12ŠŠ
F13 15 A Audio
F14ŠŠ
F15 15 A Cerradura de la compuerta trasera
Mantenimiento y cuidados
Mantenimiento del propietario
