2019 MAZDA MODEL CX-30 Manual del propietario (in Spanish)

xUn vehículo se encuentra en el
carril adyacente en un camino con
carriles extremadamente anchos.
El área de detección del sensor de
radar lateral trasero se ajusta al
ancho del camino de las
autopistas.
xEn los siguientes casos, el destello
del indicador de advertencia del
BSM y la activación de la advertencia
sonora y el indicador de pantalla de
advertencia podrían no activarse o
demorarse.
xUn vehículo cambia de carril desde
dos carriles adyacentes.
xConduciendo en cuestas
pronunciadas.
xCruzando la cima de una colina o
un paso de montaña.
xCuando hay una diferencia en la
altura entre su carril y el carril
adyacente.
xDirectamente después de que el
BSM se pueda usar al cambiar el
ajuste.
xSi el ancho del camino es
extremadamente angosto, se pueden
detectar vehículos en dos carriles. El
área de detección del sensor de
radar lateral trasero se ajusta al
ancho del camino de las autopistas.
xEl indicador de advertencia del BSM
se puede encender y la pantalla de
detección de vehículo puede
mostrarse en la visualización en
respuesta a objetos estacionarios
(guardarrieles, túneles, paredes
laterales y vehículos estacionados)
en el camino o a un lado del camino.
1. Objetos como guardarraíles y
paredes de cemento a lo largo
del vehículo.

1. Lugares donde el ancho entre los
guardarraíles o paredes de cada
lado del vehículo se angosta.

1. Las paredes a la entrada y salida
de los túneles, curvas.

xUn indicador de advertencia del
BSM o bip de advertencia se activa
varias veces al girar en un cruce
dentro de la ciudad.
xDesactive el BSM cuando arrastre un
tráiler o cuando haya un accesorio
como un portabicicletas en la parte
trasera del vehículo. De lo contrario
las ondas de radio del radar se
bloquearán haciendo que el sistema
no funcione normalmente.
Al conducir
i-ACTIVSENSE
4-125

xSi se utiliza un gancho de remolque
original de Mazda, el sistema BSM se
desactivará automáticamente.
xEn los siguientes casos, podría ser
difícil ver los indicadores de
advertencia del BSM encendidas/
parpadeando que se encuentran en
los espejos de las puertas.
xLa nieve o hielo se adhiere en los
espejos de las puertas.
xEl vidrio de la puerta delantera está
empañado o cubierto de nieve,
escarcha o polvo.
xEl sensor de radar lateral trasero del
sistema BSM puede estar
reglamentado por las leyes
relacionadas a ondas de radio del
país donde se conduce el vehículo.
Si el sistema se utiliza en el
extranjero, puede que sea necesario
desactivarlo.
Consulte la sección Sensor de radar
lateral trasero en la página 4-249.
xEl sistema cambia a la función de
alerta de tránsito cruzando atrás
(RCTA) cuando se mueve la palanca
de cambio (transmisión manual) o la
palanca selectora (transmisión
automática) a la posición de marcha
atrás (R).
Consulte la sección Alerta de tránsito
cruzando atrás (RCTA) en la página
4-144.
▼Indicador de advertencia de
monitoreo de punto ciego (BSM)/
Indicador de exhibición/
Advertencia sonora de monitoreo
de punto ciego (BSM)
El sistema BSM notifica al conductor
de la presencia de vehículos en carriles
adyacentes a la parte de atrás de su
vehículo usando el indicador de
advertencia del sistema BSM, la
advertencia sonora y el indicador de
visualización mientras los sistemas
están activados.
Luces de advertencia del sistema BSM
Las advertencias del BSM están
equipadas en los espejos de puerta
izquierdo y derecho. Los indicadores
de advertencias se encienden cuando
detecta un vehículo que se aproxima
desde atrás en un carril adyacente.
Cuando el encendido se cambia a ON,
el indicador de advertencia de
funcionamiento incorrecto se enciende
momentáneamente y luego se apaga
después de algunos segundos.
Función para cancelación del
atenuador de iluminación
Si los indicadores de advertencia del
BSM se encienden cuando las luces de
posición están encendidas, el brillo de
los indicadores de advertencia del
BSM se atenúan.
Si los indicadores de advertencia del
BSM fueran difíciles de ver debido al
resplandor del brillo alrededor al
conducir sobre caminos cubiertos de
nieve o con niebla, pulse el botón de
cancelación de atenuador para
cancelar el atenuador y aumentar el
brillo de los indicadores de
advertencias del BSM cuando estén
encendidos.
Consulte la Iluminación del panel de
instrumentos en la página 4-30.
Al conducir
i-ACTIVSENSE
4-126

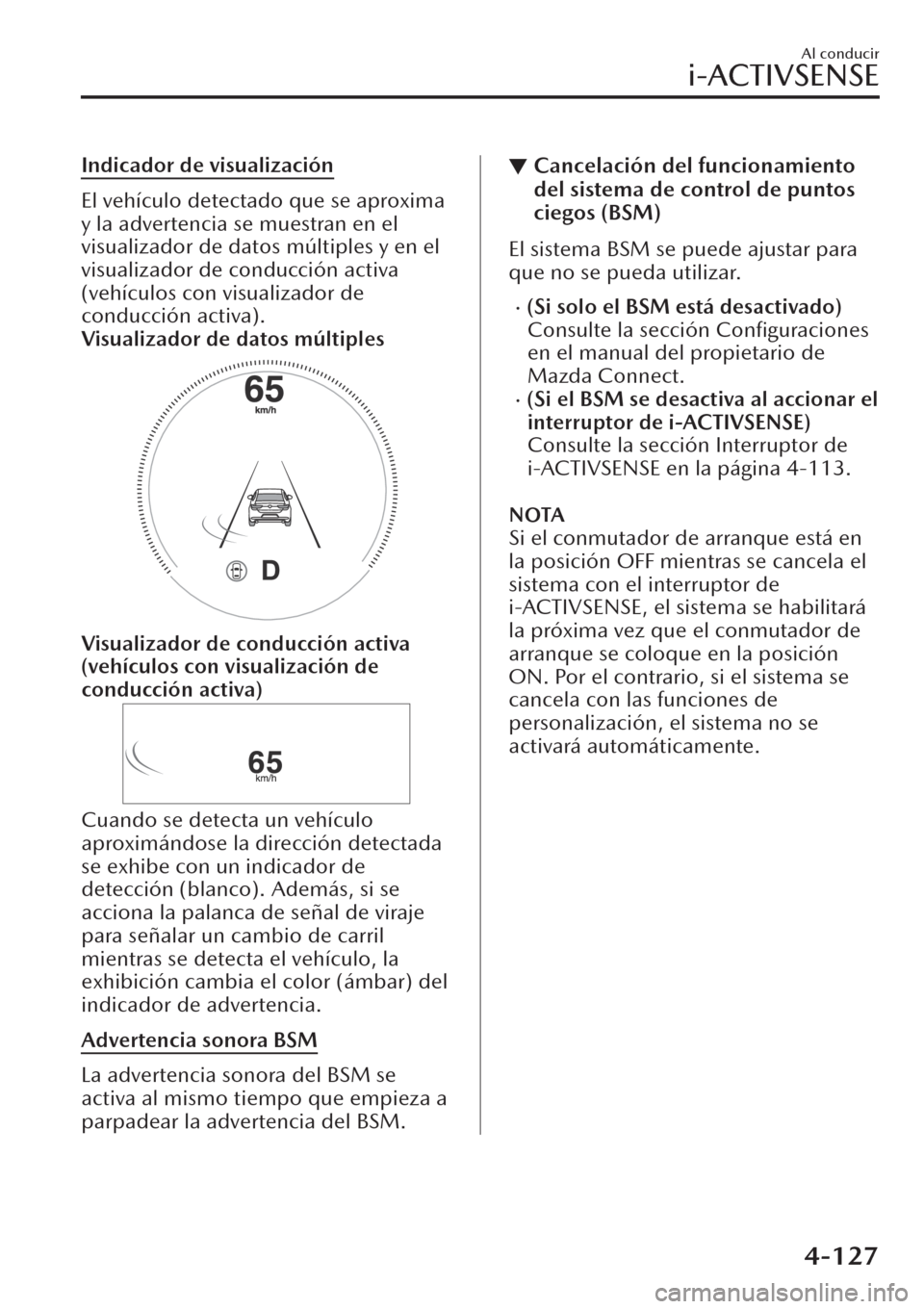

Indicador de visualización
El vehículo detectado que se aproxima
y la advertencia se muestran en el
visualizador de datos múltiples y en el
visualizador de conducción activa
(vehículos con visualizador de
conducción activa).
Visualizador de datos múltiples
Visualizador de conducción activa
(vehículos con visualización de
conducción activa)
Cuando se detecta un vehículo
aproximándose la dirección detectada
se exhibe con un indicador de
detección (blanco). Además, si se
acciona la palanca de señal de viraje
para señalar un cambio de carril
mientras se detecta el vehículo, la
exhibición cambia el color (ámbar) del
indicador de advertencia.
Advertencia sonora BSM
La advertencia sonora del BSM se
activa al mismo tiempo que empieza a
parpadear la advertencia del BSM.
▼Cancelación del funcionamiento
del sistema de control de puntos
ciegos (BSM)
El sistema BSM se puede ajustar para
que no se pueda utilizar.
x(Si solo el BSM está desactivado)
Consulte la sección Configuraciones
en el manual del propietario de
Mazda Connect.
x(Si el BSM se desactiva al accionar el
interruptor de i-ACTIVSENSE)
Consulte la sección Interruptor de
i-ACTIVSENSE en la página 4-113.
NOTA
Si el conmutador de arranque está en
la posición OFF mientras se cancela el
sistema con el interruptor de
i-ACTIVSENSE, el sistema se habilitará
la próxima vez que el conmutador de
arranque se coloque en la posición
ON. Por el contrario, si el sistema se
cancela con las funciones de
personalización, el sistema no se
activará automáticamente.
Al conducir
i-ACTIVSENSE
4-127

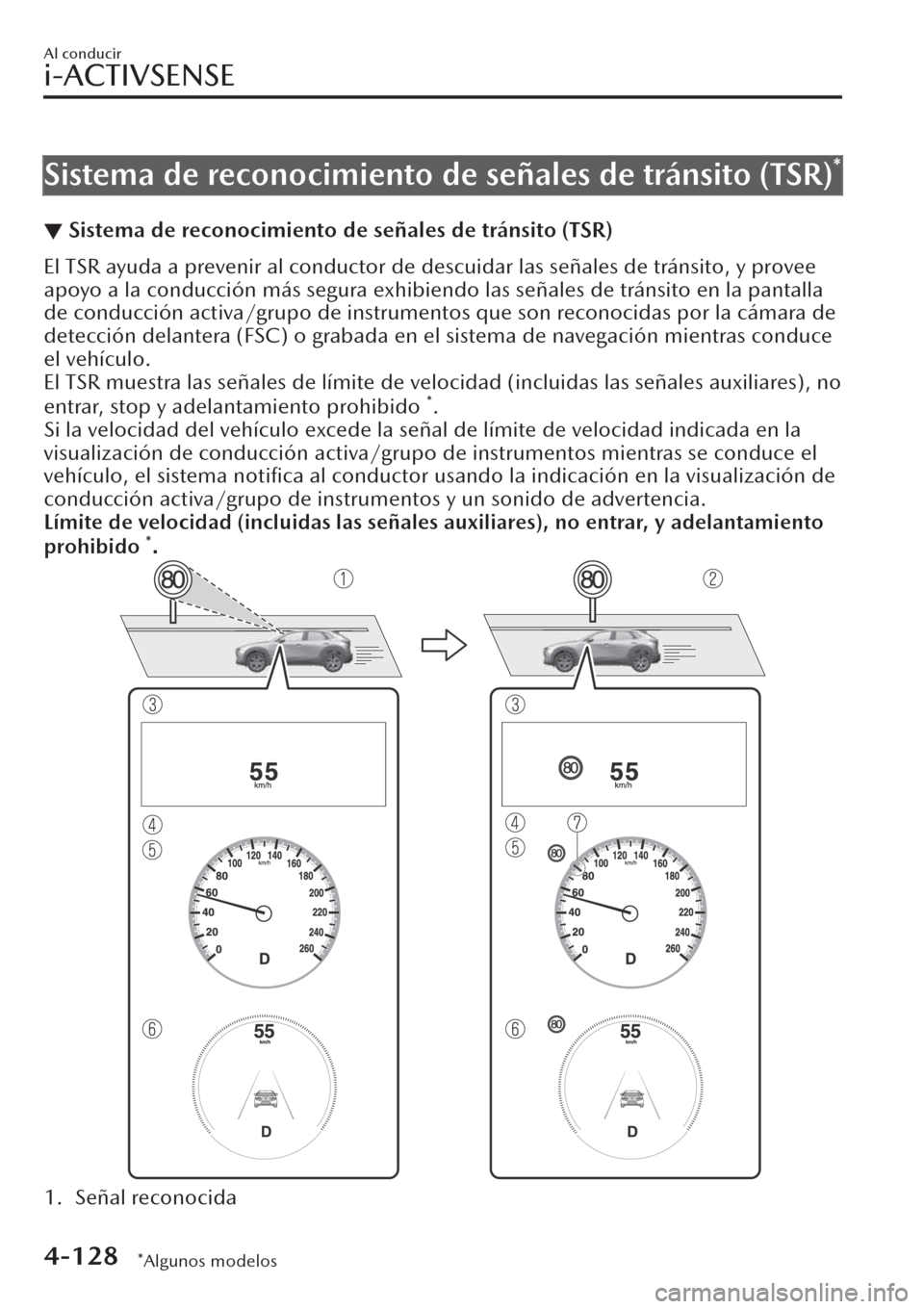

Sistema de reconocimiento de señales de tránsito (TSR)*
▼Sistema de reconocimiento de señales de tránsito (TSR)
El TSR ayuda a prevenir al conductor de descuidar las señales de tránsito, y provee
apoyo a la conducción más segura exhibiendo las señales de tránsito en la pantalla
de conducción activa/grupo de instrumentos que son reconocidas por la cámara de
detección delantera (FSC) o grabada en el sistema de navegación mientras conduce
el vehículo.
El TSR muestra las señales de límite de velocidad (incluidas las señales auxiliares), no
entrar, stop y adelantamiento prohibido
*.
Si la velocidad del vehículo excede la señal de límite de velocidad indicada en la
visualización de conducción activa/grupo de instrumentos mientras se conduce el
vehículo, el sistema notifica al conductor usando la indicación en la visualización de
conducción activa/grupo de instrumentos y un sonido de advertencia.
Límite de velocidad (incluidas las señales auxiliares), no entrar, y adelantamiento
prohibido
*.
1. Señal reconocida
Al conducir
i-ACTIVSENSE
4-128*Algunos modelos

2. Señal mostrada
3. Indicación del visualizador de conducción activa
4. Grupo de instrumentos
5. Visualizador básico
6. Visualizador del sistema i-ACTIVSENSE
7. El color de indicación del límite de velocidad reconocido cambia.
Señal de stop
1. Señal reconocida y mostrada al mismo tiempo
2. Indicación del visualizador de conducción activa
3. Grupo de instrumentos
ADVERTENCIA
Siempre verifique visualmente al conducir las señales de tránsito.
El TSR ayuda a evitar que el conducto pase por alto las señales de tránsito y ofrece
ayuda a la conducción segura. Dependiendo de las condiciones del tiempo o
problemas con las señales de tránsito, una señal de tránsito podría no ser
reconocida o se puede mostrar una señal de tránsito diferente de la señal de tránsito
actual. Siempre es responsabilidad del conductor verificar las señales de tránsito
reales. De lo contrario, se podría producir un accidente.
NOTA
xEl TSR no está disponible en algunos países o regiones. Para más información
respecto a los países o regiones, consulte a un técnico experto (le recomendamos
un técnico autorizado Mazda).
Al conducir
i-ACTIVSENSE
4-129

xEl TSR funciona solo si se inserta la tarjeta SD del sistema de navegación (original
Mazda) en la ranura de tarjeta SD. Consulte a un técnico experto (le
recomendamos un técnico autorizado de Mazda) para obtener más información.
*
xEl TSR no funciona si hay un funcionamiento incorrecto en la cámara de detección
delantera (FSC).
xEn las siguientes condiciones, el TSR podría no funcionar normalmente.
xSe refleja en el parabrisas un objeto ubicado en el panel de instrumentos y es
tomado por la cámara.
xSe carga equipaje pesado en el compartimiento para equipajes o los asientos
traseros y el vehículo está inclinado.
xLos neumáticos no tienen la presión de aire
especificada.xSe han equipado neumáticos diferentes a los neumáticos estándar.xEl vehículo se conduce en una rampa y el área a su alrededor, o desde un área
de descanso o un peaje en una autopista.
xCuando el brillo de alrededor cambia súbitamente como al entrar o salir de un
túnel.
xLa iluminación de los faros es débil debido a la suciedad o a que el eje óptico
está desviado.
xEl parabrisas está sucio o empañado.xEl parabrisas y la cámara están empañados (gotas de agua).xSe ilumina con una luz fuerte la parte delantera del vehículo (como una luz
trasera o luz de carretera de los vehículos que se acercan).
xEl vehículo está dando una curva cerrada.xLuz fuerte se refleja en el camino.xUna señal de tránsito está en una posición que la hace difícil de reflejar la luz
desde los faros del vehículo, como cuando se conduce el vehículo durante la
noche o en un túnel.
xEl vehículo se conduce bajo condiciones de mal tiempo como lluvia, niebla o
nieve.
xLos datos de mapas almacenados para el sistema de navegación no están
actualizados.
xUna señal de tránsito está oscurecida por barro o nieve.xUna señal de tránsito está tapada por árboles o un vehículo.xUna señal de tránsito está parcialmente a la sombra.xUna señal de tránsito está doblada o torcida.xUna señal de tránsito está demasiado baja o demasiado alta.xUna señal de tránsito está demasiado brillante u oscura (incluyendo señales de
tránsito electrónicas).
xUna señal de tránsito es demasiado grande o demasiado pequeña.xSe está leyendo un objeto similar a una señal de tránsito (como otra señal de
tránsito u otras señales que se parecen).
xEl TSR se puede ajustar como invisible en la pantalla de conducción activa.
Consulte la sección Configuraciones en el manual del propietario de Mazda
Connect.
Al conducir
i-ACTIVSENSE
4-130*Algunos modelos

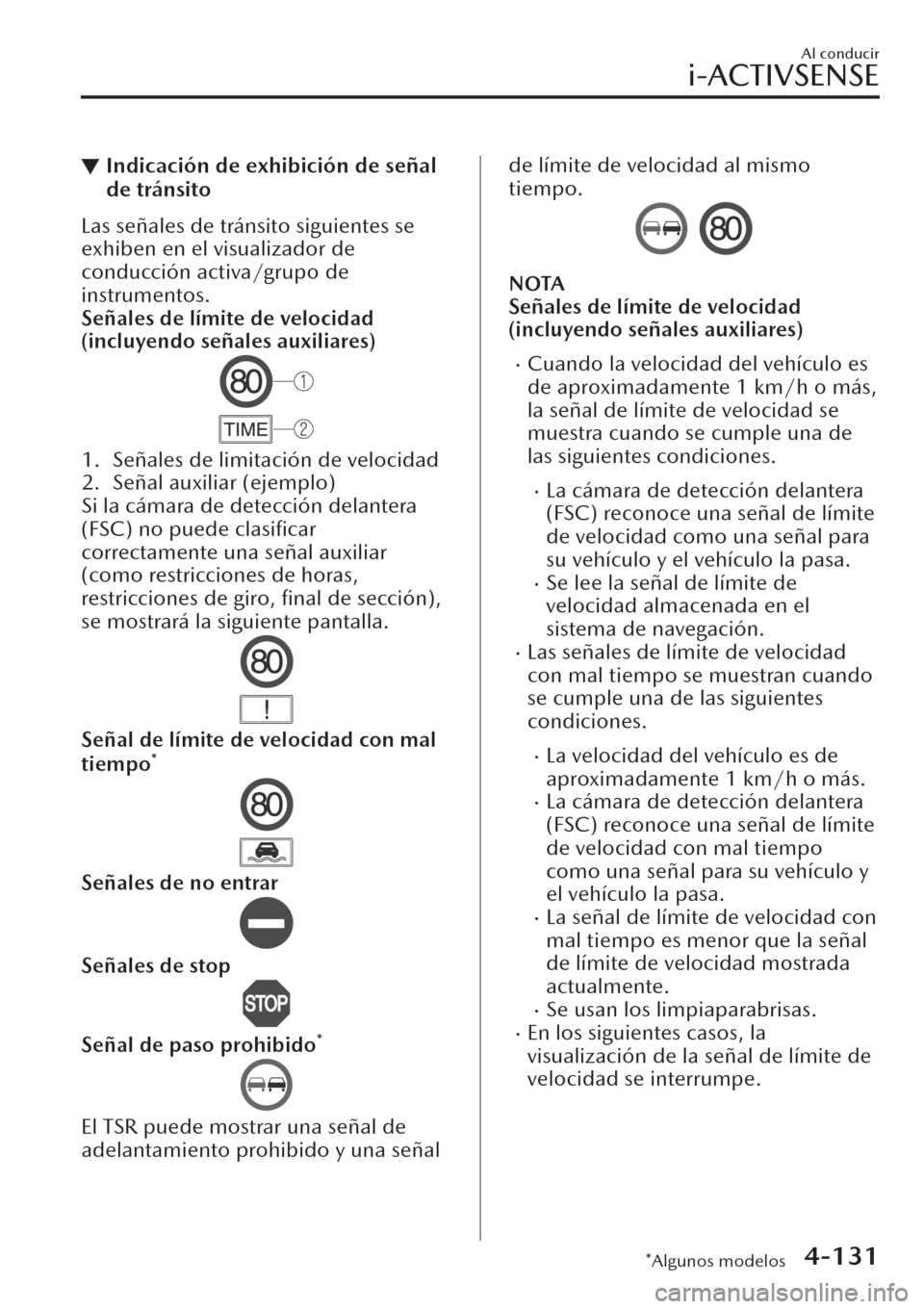

▼Indicación de exhibición de señal
de tránsito
Las señales de tránsito siguientes se
exhiben en el visualizador de
conducción activa/grupo de
instrumentos.
Señales de límite de velocidad
(incluyendo señales auxiliares)
1. Señales de limitación de velocidad
2. Señal auxiliar (ejemplo)
Si la cámara de detección delantera
(FSC) no puede clasificar
correctamente una señal auxiliar
(como restricciones de horas,
restricciones de giro, final de sección),
se mostrará la siguiente pantalla.
Señal de límite de velocidad con mal
tiempo*
Señales de no entrar
Señales de stop
Señal de paso prohibido*
El TSR puede mostrar una señal de
adelantamiento prohibido y una señal
de límite de velocidad al mismo
tiempo.
NOTA
Señales de límite de velocidad
(incluyendo señales auxiliares)
xCuando la velocidad del vehículo es
de aproximadamente 1 km/h o más,
la señal de límite de velocidad se
muestra cuando se cumple una de
las siguientes condiciones.
xLa cámara de detección delantera
(FSC) reconoce una señal de límite
de velocidad como una señal para
su vehículo y el vehículo la pasa.
xSe lee la señal de límite de
velocidad almacenada en el
sistema de navegación.
xLas señales de límite de velocidad
con mal tiempo se muestran cuando
se cumple una de las siguientes
condiciones.
xLa velocidad del vehículo es de
aproximadamente 1 km/h o más.
xLa cámara de detección delantera
(FSC) reconoce una señal de límite
de velocidad con mal tiempo
como una señal para su vehículo y
el vehículo la pasa.
xLa señal de límite de velocidad con
mal tiempo es menor que la señal
de límite de velocidad mostrada
actualmente.
xSe usan los limpiaparabrisas.xEn los siguientes casos, la
visualización de la señal de límite de
velocidad se interrumpe.
Al conducir
i-ACTIVSENSE
*Algunos modelos4-131

xCada sensor determina que el
vehículo ha cambiado de dirección
de viaje. (La visualización de una
señal de límite de velocidad no se
detiene incluso si el vehículo
cambia de carril mientras se
muestra una señal auxiliar
"ZONE".)
xLa cámara de detección delantera
(FSC) reconoce una señal de límite
de velocidad nueva que es
diferente de la anterior (muestra la
señal de límite de velocidad
nueva).
xLa señal de límite de velocidad
almacenada en el sistema de
navegación no se lee durante un
determinado período de tiempo
(si la cámara de detección
delantera (FSC) no reconoce una
señal de límite de velocidad, se
muestra la señal de límite de
velocidad almacenada en el
sistema de navegación).
xLa velocidad del vehículo excede la
señal de límite de velocidad
mostrada en 30 km/h o más
después de que transcurra un
cierto periodo de tiempo desde
que se mostró la señal de límite de
velocidad. (Excepto cuando hay
información para la señal de límite
de velocidad en el sistema de
navegación)
Señales de no entrar
xSe muestra una señal de no entrar
cuando se cumplen todas las
siguientes condiciones.
xLa velocidad del vehículo es de
aproximadamente 80 km/h o
menos.
xLa cámara de detección delantera
(FSC) reconoce una señal de no
entrar como una señal para su
vehículo y el vehículo la pasa.
xCuando la cámara de detección
delantera (FSC) reconoce la señal de
no entrar y ha transcurrido un cierto
periodo desde que el vehículo ha
pasado la señal, la visualización de la
señal de no entrar desaparece.
Señal de stop
xSe muestra una señal de stop cuando
se cumplen todas las siguientes
condiciones.
xLa velocidad del vehículo es de
aproximadamente 40 km/h o
menos.
xLa cámara de detección delantera
(FSC) reconoce una señal de stop
como una señal para su vehículo.
xCuando transcurre un tiempo
determinado desde la visualización
de la señal de stop, desaparece la
visualización de la señal de stop.
Señal de paso prohibido
*
xSe muestra una señal de
adelantamiento prohibido cuando se
cumplen todas las siguientes
condiciones.
xLa velocidad del vehículo es de
aproximadamente 1 km/h o más.
xLa cámara de detección delantera
(FSC) reconoce una señal de
adelantamiento prohibido como
una señal para su vehículo y el
vehículo la pasa.
xEn los siguientes casos, se
interrumpirá la visualización de la
señal de adelantamiento prohibido.
xLa cámara de detección delantera
(FSC) reconoce la señal de
adelantamiento prohibido y usted
conduce el vehículo durante una
cierta distancia después de pasar
la señal.
Al conducir
i-ACTIVSENSE
4-132*Algunos modelos
