Page 401 of 752

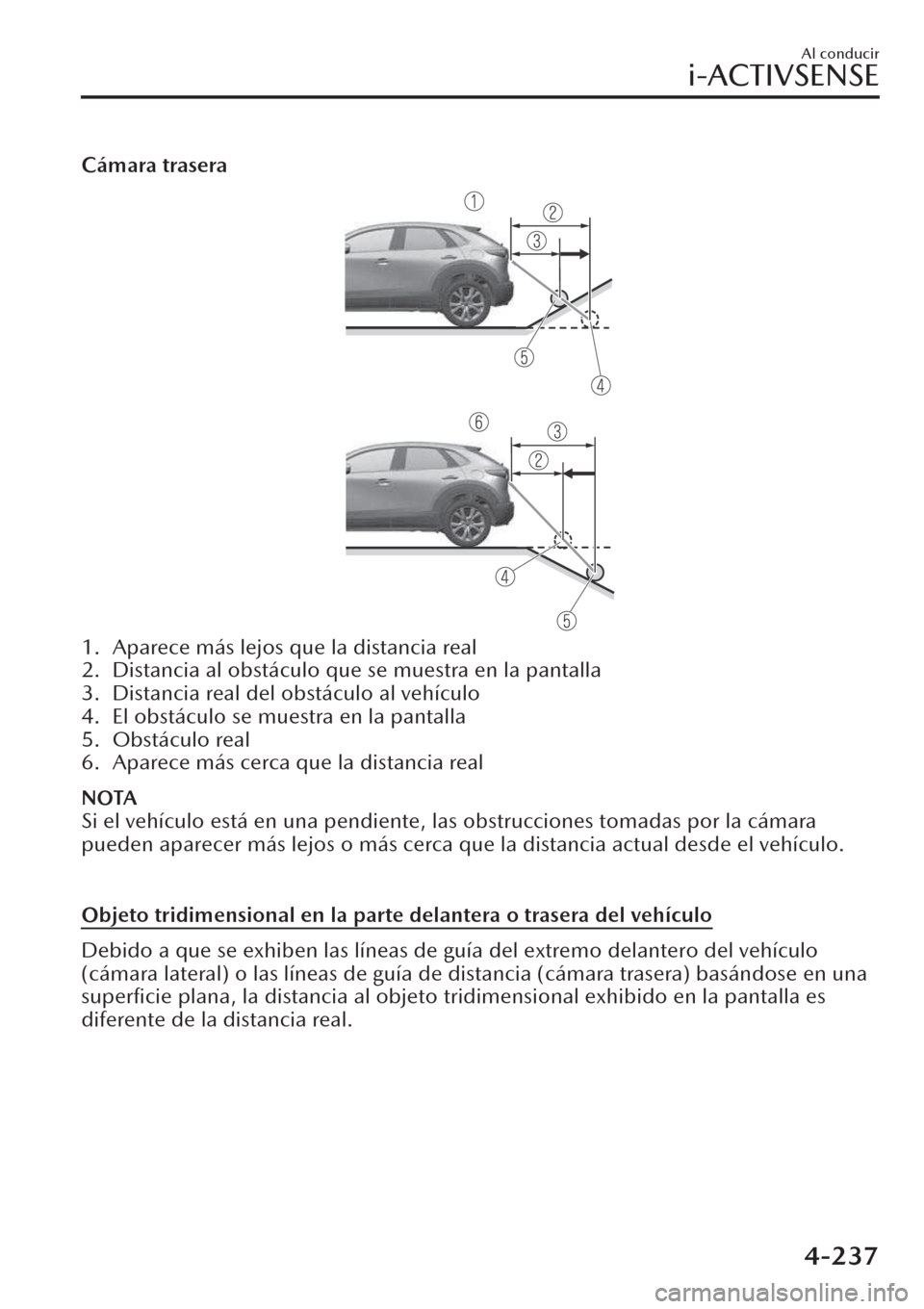

Cámara trasera
1. Aparece más lejos que la distancia real
2. Distancia al obstáculo que se muestra en la pantalla
3. Distancia real del obstáculo al vehículo
4. El obstáculo se muestra en la pantalla
5. Obstáculo real
6. Aparece más cerca que la distancia real
NOTA
Si el vehículo está en una pendiente, las obstrucciones tomadas por la cámara
pueden aparecer más lejos o más cerca que la distancia actual desde el vehículo.
Objeto tridimensional en la parte delantera o trasera del vehículo
Debido a que se exhiben las líneas de guía del extremo delantero del vehículo
(cámara lateral) o las líneas de guía de distancia (cámara trasera) basándose en una
superficie plana, la distancia al objeto tridimensional exhibido en la pantalla es
diferente de la distancia real.
Al conducir
i-ACTIVSENSE
4-237
Page 402 of 752
Cámara lateral
1. (Exhibición de la pantalla)
2. (Condición real)
Cámara trasera
1. (Exhibición de la pantalla)
2. (Condición real)
3. Distancia medida mediante sensores en la pantalla A>B>C
4. Distancia real B>C=A
Al conducir
i-ACTIVSENSE
4-238
Page 403 of 752
▼Indicación de problema de sistema
Indicación de exhibición central Causa Medidas a tomar
Se muestra “Sin señal de cámara.”La unidad de control podría estar
dañada.Solicite la inspección de su
vehículo a un técnico ex-
perto (le recomendamos un
técnico autorizado Mazda). Pantalla negra y en blanco La cámara podría estar dañada.
Al conducir
i-ACTIVSENSE
4-239
Page 404 of 752

Cámara de detección
delantera (FSC)
*
▼Cámara de detección delantera
(FSC)
Su vehículo está equipado con una
cámara sensora hacia adelante (FSC).
La cámara sensora hacia adelante
(FSC) está ubicada cerca del espejo
retrovisor y es usada por los siguientes
sistemas.
xSistema de control de luces de
carretera (HBC)
xFaros LED adaptativos (ALH) xSistema de aviso de cambio de carril
(LDWS)
xSistema de reconocimiento de
señales de tránsito (TSR)
xAlerta de distancia y velocidad (DSA) xAlerta de atención de conductor
(DAA)
xSistema de control de velocidad del
radar de Mazda (MRCC)
xControl de crucero de radar de
Mazda y de la función Stop & Go
(MRCC con función Stop & Go)
xSistema de asistencia de mantención
en carril (LAS)
xAsistencia de crucero y tráfico (CTS) xSistema de ayuda inteligente para el
frenado (SBS)
1. Cámara de detección delantera
(FSC)
La cámara sensora hacia adelante
(FSC) determina las condiciones
adelante del vehículo al viajar durante
la noche y detecta los carriles de
tránsito. La distancia en la que la
cámara sensora hacia adelante (FSC)
puede detectar objetos varía
dependiendo de las condiciones de
alrededor.
ADVERTENCIA
No modifique la suspensión:
Si se cambia la altura o inclinación del
vehículo, el sistema no podrá detectar
los vehículos delante suyo. Esto
resultará en que el sistema no
funcionará normalmente o funcione
por error, lo cual puede producir un
accidente grave.
PRECAUCIÓN
¾No aplique accesorios, adhesivos o
películas en el parabrisas cerca de la
cámara sensora hacia adelante
(FSC).
Si el área situada delante del
objetivo de la cámara de detección
delantera (FSC) está obstruida, el
sistema no funcionará
correctamente. Por consiguiente,
cada sistema podría no funcionar
normalmente lo que podría provocar
un accidente inesperado.
¾No desarmar o modificar la cámara
de detección delantera (FSC).
Al conducir
i-ACTIVSENSE
4-240*Algunos modelos
Page 405 of 752

Desarmar o modificar la cámara de
detección delantera (FSC) provocará
un funcionamiento incorrecto o un
error de funcionamiento. Por
consiguiente, cada sistema podría no
funcionar normalmente lo que
podría provocar un accidente
inesperado.
¾Ponga atención con los siguientes
cuidados para asegurarse el
funcionamiento correcto de la
cámara sensora hacia adelante
(FSC).
¾Tenga cuidado de no rayar el
objetivo de la cámara sensora
hacia adelante (FSC) ni permitir
que se ensucie.
¾No desmonte la cubierta de la
cámara sensora hacia adelante
(FSC).
¾No coloque objetos que reflejen
luz en el panel de instrumentos.
¾Mantenga siempre limpio el vidrio
del parabrisas alrededor de la
cámara limpiando el polvo o el
empañamiento. Use el
desempañador de parabrisas para
eliminar el empañamiento del
parabrisas.
¾Consulte a un técnico experto (le
recomendamos un técnico
autorizado Mazda) para limpiar el
interior del parabrisas alrededor de
la cámara de detección delantera
(FSC).
¾Consulte a un técnico experto (le
recomendamos un técnico
autorizado Mazda) antes de
realizar reparaciones alrededor de
la cámara de detección delantera
(FSC). ¾La cámara sensora hacia adelante
(FSC) está instalada en el
parabrisas. Consulte a un técnico
experto (le recomendamos un
técnico autorizado Mazda) para
cambiar y reparar el parabrisas.
¾Cuando limpie el parabrisas, no
permita que limpiadores de
cristales o líquidos de limpieza
similares hagan contacto con el
objetivo de la cámara sensora
hacia adelante (FSC). Además, no
toque el objetivo de la cámara
sensora hacia adelante (FSC).
¾Al realizar reparaciones alrededor
del espejo retrovisor, consulte a un
técnico experto (le recomendamos
un técnico autorizado Mazda).
¾Consulte a un técnico experto (le
recomendamos un técnico
autorizado Mazda) respecto a la
limpieza del objetivo de la cámara.
¾No golpee o aplique demasiada
fuerza a la cámara sensora hacia
adelante (FSC) o el área alrededor
de ella. Si se golpea fuerte la
cámara de detección delantera
(FSC) o si hay rajaduras o daños
causados por piedras que vuelan o
suciedad a su alrededor, deje de
usar los siguientes sistemas y
consulte a un técnico experto (le
recomendamos un técnico
autorizado Mazda).
¾Sistema de control de luces de
carretera (HBC)
¾Faros LED adaptativos (ALH)
¾Sistema de aviso de cambio de
carril (LDWS)
¾Sistema de reconocimiento de
señales de tránsito (TSR)
¾Alerta de distancia y velocidad
(DSA)
¾Alerta de atención de conductor
(DAA)
Al conducir
i-ACTIVSENSE
4-241
