2019 MAZDA MODEL CX-30 Manual del propietario (in Spanish)

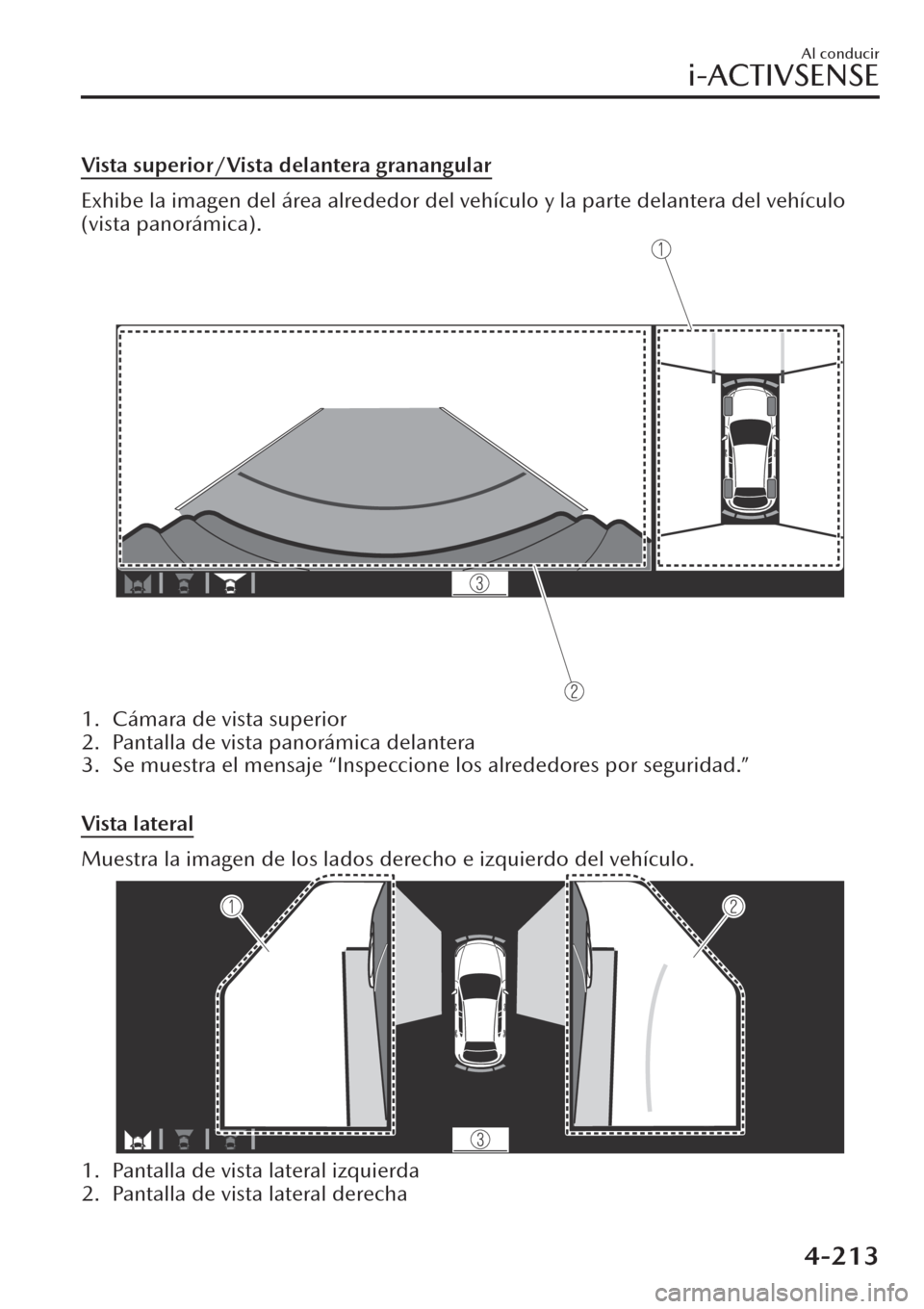

Vista superior/Vista delantera granangular
Exhibe la imagen del área alrededor del vehículo y la parte delantera del vehículo
(vista panorámica).
1. Cámara de vista superior
2. Pantalla de vista panorámica delantera
3. Se muestra el mensaje “Inspeccione los alrededores por seguridad.”

Vista lateral
Muestra la imagen de los lados derecho e izquierdo del vehículo.
1. Pantalla de vista lateral izquierda
2. Pantalla de vista lateral derecha
Al conducir
i-ACTIVSENSE
4-213

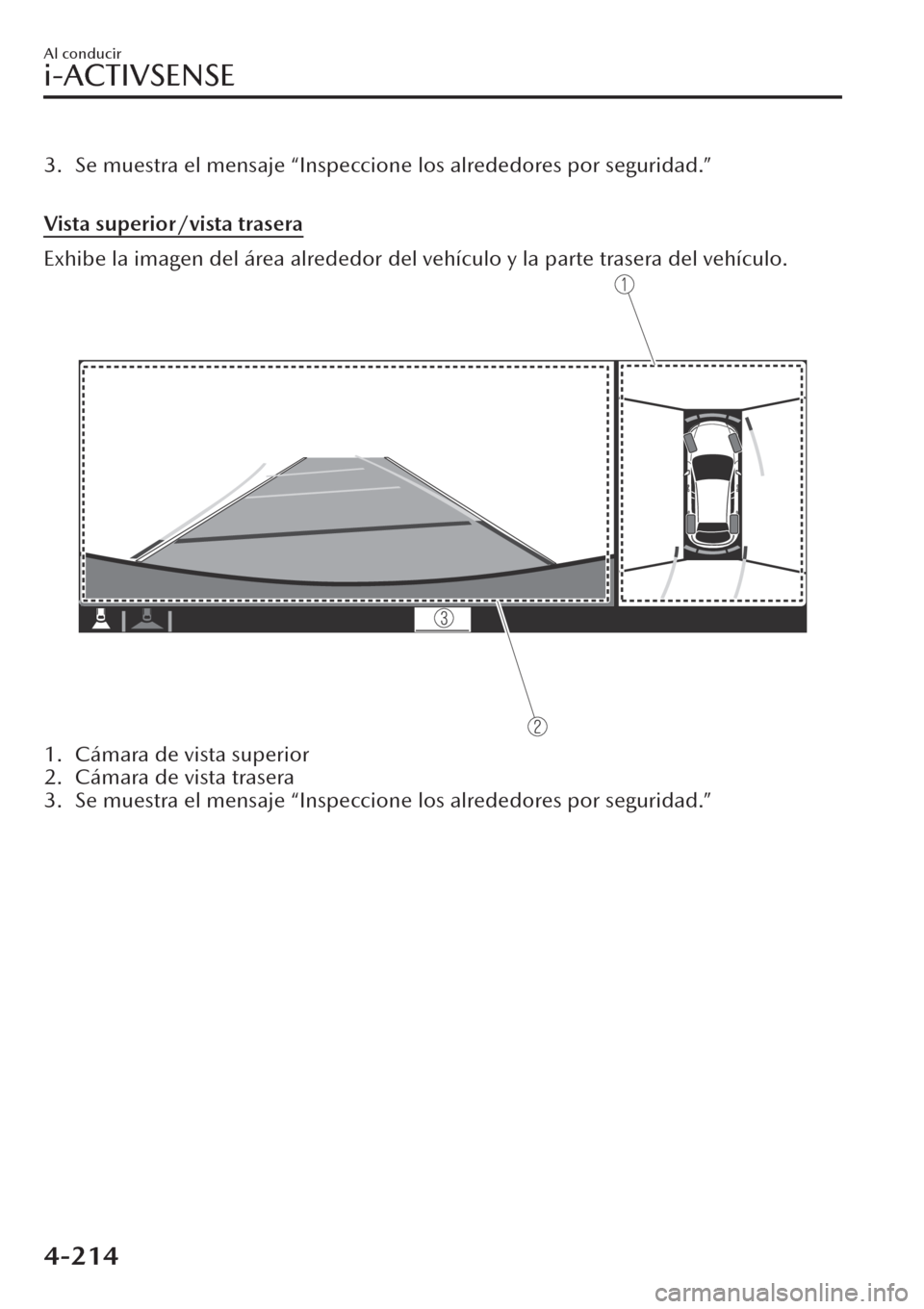

3. Se muestra el mensaje “Inspeccione los alrededores por seguridad.”

Vista superior/vista trasera
Exhibe la imagen del área alrededor del vehículo y la parte trasera del vehículo.
1. Cámara de vista superior
2. Cámara de vista trasera
3. Se muestra el mensaje “Inspeccione los alrededores por seguridad.”

Al conducir
i-ACTIVSENSE
4-214

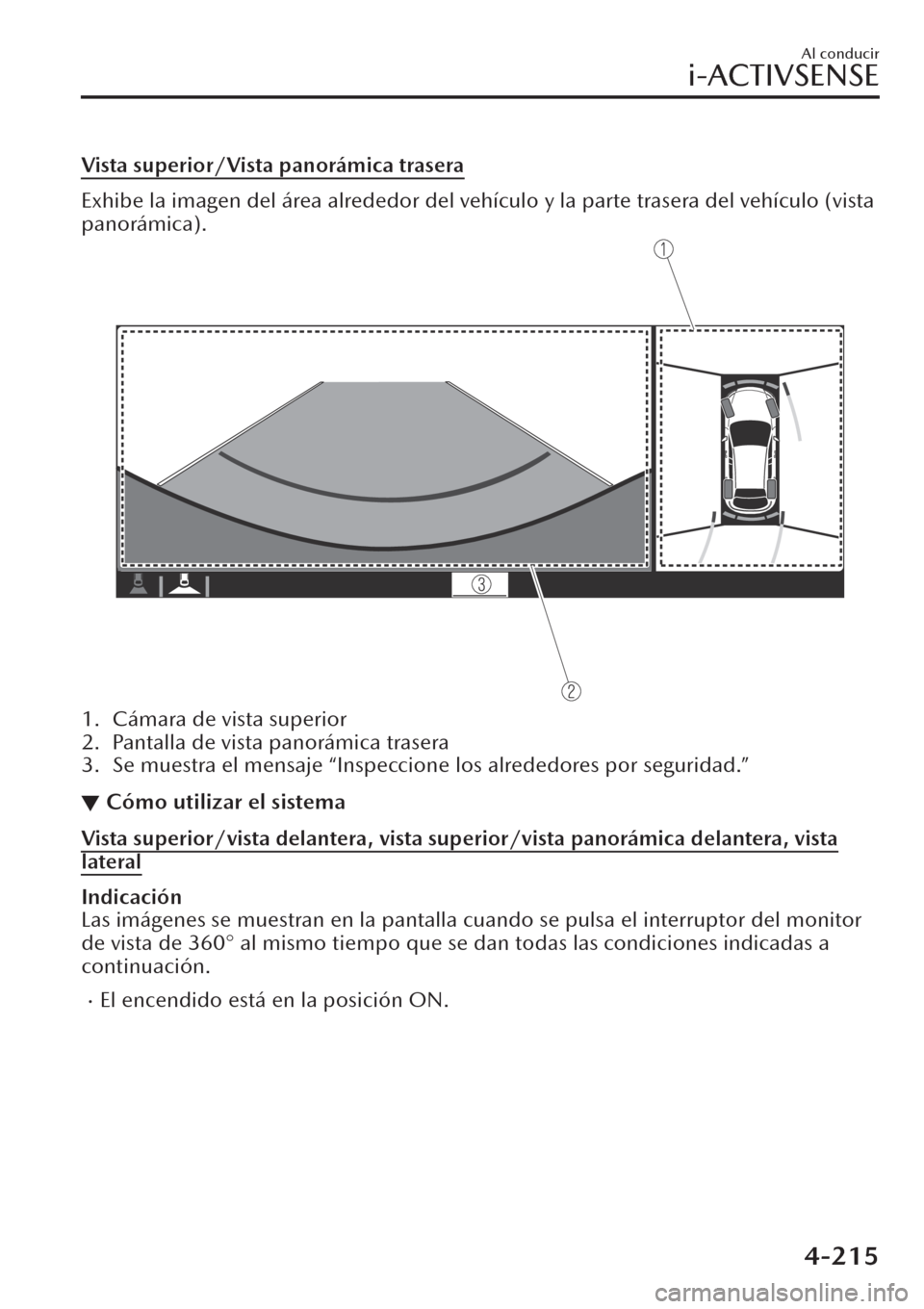

Vista superior/Vista panorámica trasera
Exhibe la imagen del área alrededor del vehículo y la parte trasera del vehículo (vista
panorámica).
1. Cámara de vista superior
2. Pantalla de vista panorámica trasera
3. Se muestra el mensaje “Inspeccione los alrededores por seguridad.”
▼Cómo utilizar el sistema
Vista superior/vista delantera, vista superior/vista panorámica delantera, vista
lateral
Indicación
Las imágenes se muestran en la pantalla cuando se pulsa el interruptor del monitor
de vista de 360° al mismo tiempo que se dan todas las condiciones indicadas a
continuación.
xEl encendido está en la posición ON.
Al conducir
i-ACTIVSENSE
4-215

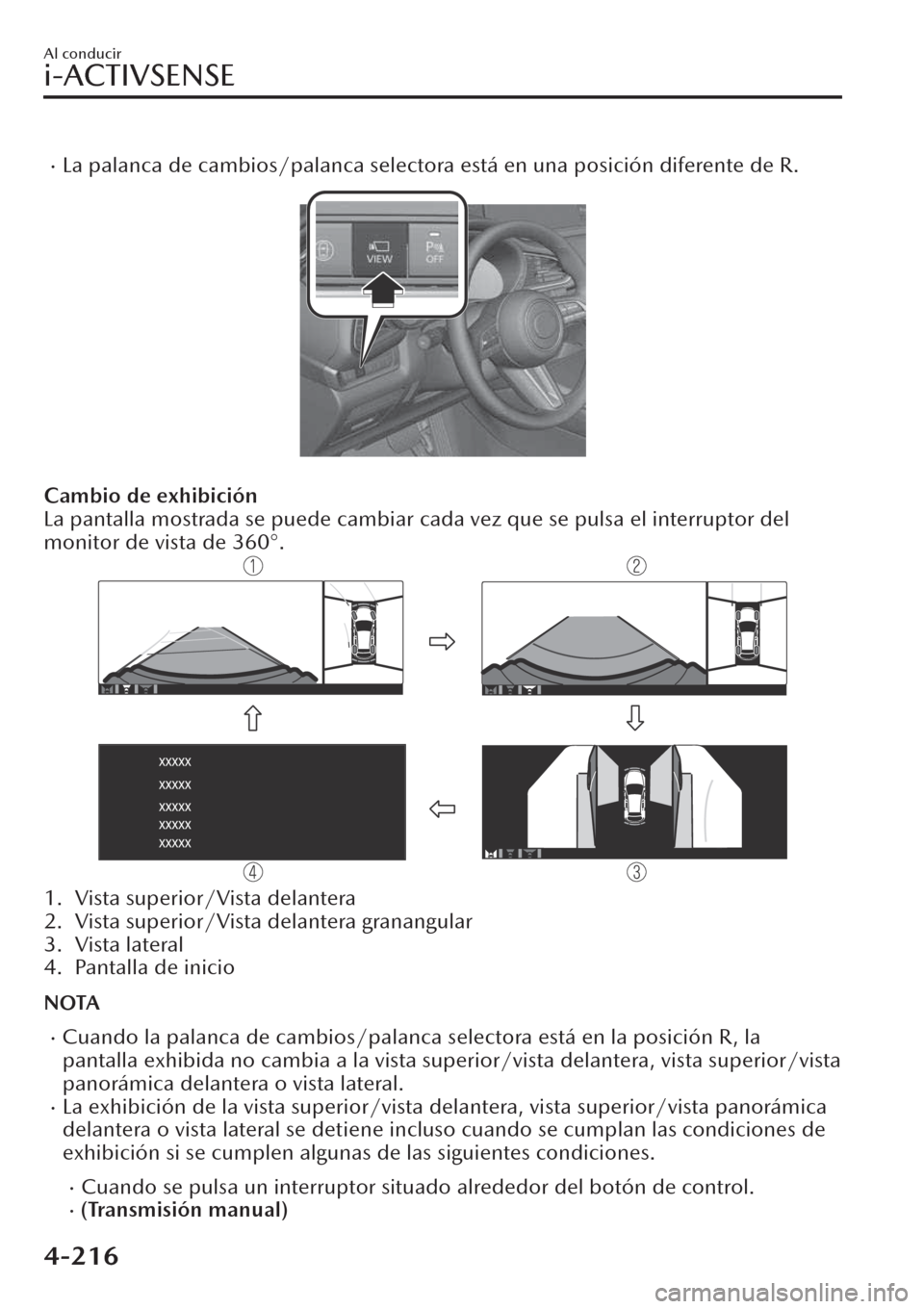

xLa palanca de cambios/palanca selectora está en una posición diferente de R.

Cambio de exhibición
La pantalla mostrada se puede cambiar cada vez que se pulsa el interruptor del
monitor de vista de 360°.
1. Vista superior/Vista delantera
2. Vista superior/Vista delantera granangular
3. Vista lateral
4. Pantalla de inicio
NOTA
xCuando la palanca de cambios/palanca selectora está en la posición R, la
pantalla exhibida no cambia a la vista superior/vista delantera, vista superior/vista
panorámica delantera o vista lateral.
xLa exhibición de la vista superior/vista delantera, vista superior/vista panorámica
delantera o vista lateral se detiene incluso cuando se cumplan las condiciones de
exhibición si se cumplen algunas de las siguientes condiciones.
xCuando se pulsa un interruptor situado alrededor del botón de control.x(Transmisión manual)
Al conducir
i-ACTIVSENSE
4-216

Se ha aplicado el freno de mano.x(Transmisión automática)
La palanca selectora se cambia a la posición P (se exhibe cuando la palanca
selectora está en una posición diferente de P).
x(Se muestra cuando la velocidad del vehículo es inferior a 15 km/h)
x4 minutos y 30 segundos han transcurrido.xLa velocidad del vehículo es de aproximadamente 15 km/h o más.x(Se muestra cuando la velocidad del vehículo es de aproximadamente 15
km/h o más)
xLa velocidad del vehículo es aprox. 15 km/h o más después de que han
transcurrido 8 segundos desde que se pulsó el interruptor del monitor de vista
de 360°.
x4 minutos y 22 segundos han transcurrido desde el punto cuando la velocidad
del vehículo fuera menos de aproximadamente 15 km/h después de 8
segundos desde que se accionó el interruptor de monitor de vista de 360°.
xLos ajustes del monitor de vista de 360° se pueden cambiar del siguiente modo.
Consulte la sección
Configuraciones en el manual del propietario de Mazda
Connect.
xVisualización automática del monitor de vista de 360° cuando el sensor
ultrasónico detecta un obstáculo.
xVisualización automática del monitor de vista de 360° cuando se coloca el
conmutador de arranque en la posición ON.
xNivel de prioridad de pantallas cuando se inicia el funcionamiento del sistema.
Vista superior/vista trasera, vista superior/vista panorámica trasera
La vista superior/vista trasera, vista superior/vista panorámica trasera se muestra
cuando se dan todas las condiciones indicadas a continuación.
xEl encendido está en la posición ON.xLa palanca de cambios/palanca selectora está en la posición R.
Cambio de exhibición
La pantalla mostrada se puede cambiar cada vez que se pulsa el interruptor del
monitor de vista de 360°.
1. Vista superior/vista trasera
2. Vista superior/Vista panorámica trasera
Al conducir
i-ACTIVSENSE
4-217

NOTA
xLa vista superior/vista trasera y la vista superior/vista panorámica trasera se
exhiben automáticamente si el interruptor de monitor de vista de 360° está
conectado o desconectado cuando la palanca de cambios/palanca selectora se
cambia a la posición R.
xLa vista superior/vista trasera y la vista superior/vista panorámica trasera muestran
la pantalla visualizada anteriormente.
xEl ajuste se puede cambiar para exhibir la vista superior/vista delantera cuando se
cambia desde marcha atrás a una marcha hacia adelante sin accionar el
interruptor de monitor de vista de 360° para verificar la parte delantera del
vehículo durante el estacionamiento en paralelo.
Consulte la sección Configuraciones en el manual del propietario de Mazda
Connect.
Operación de la pantalla/icono
ADVERTENCIA
Detenga siempre el vehículo para ajustar la calidad de la imagen del monitor de
vista de 360°.
No ajuste la calidad de la imagen del monitor de vista de 360° durante la
conducción. Si ajusta la calidad de la imagen del monitor de vista de 360° (como el
brillo, el contraste, el tono y la densidad del color) durante la conducción, podría
producirse un accidente inesperado.
Visualización/icono Contenido
(1) Icono de estado de vista Indica que imagen se exhibe entre la vista delantera/
vista panorámica delantera/vista lateral/vista trasera/
vista panorámica trasera.
(2) Icono de estado del sensor de esta-
cionamientoIndica que el sensor de estacionamiento tiene un pro-
blema o está desconectado.
Al conducir
i-ACTIVSENSE
4-218

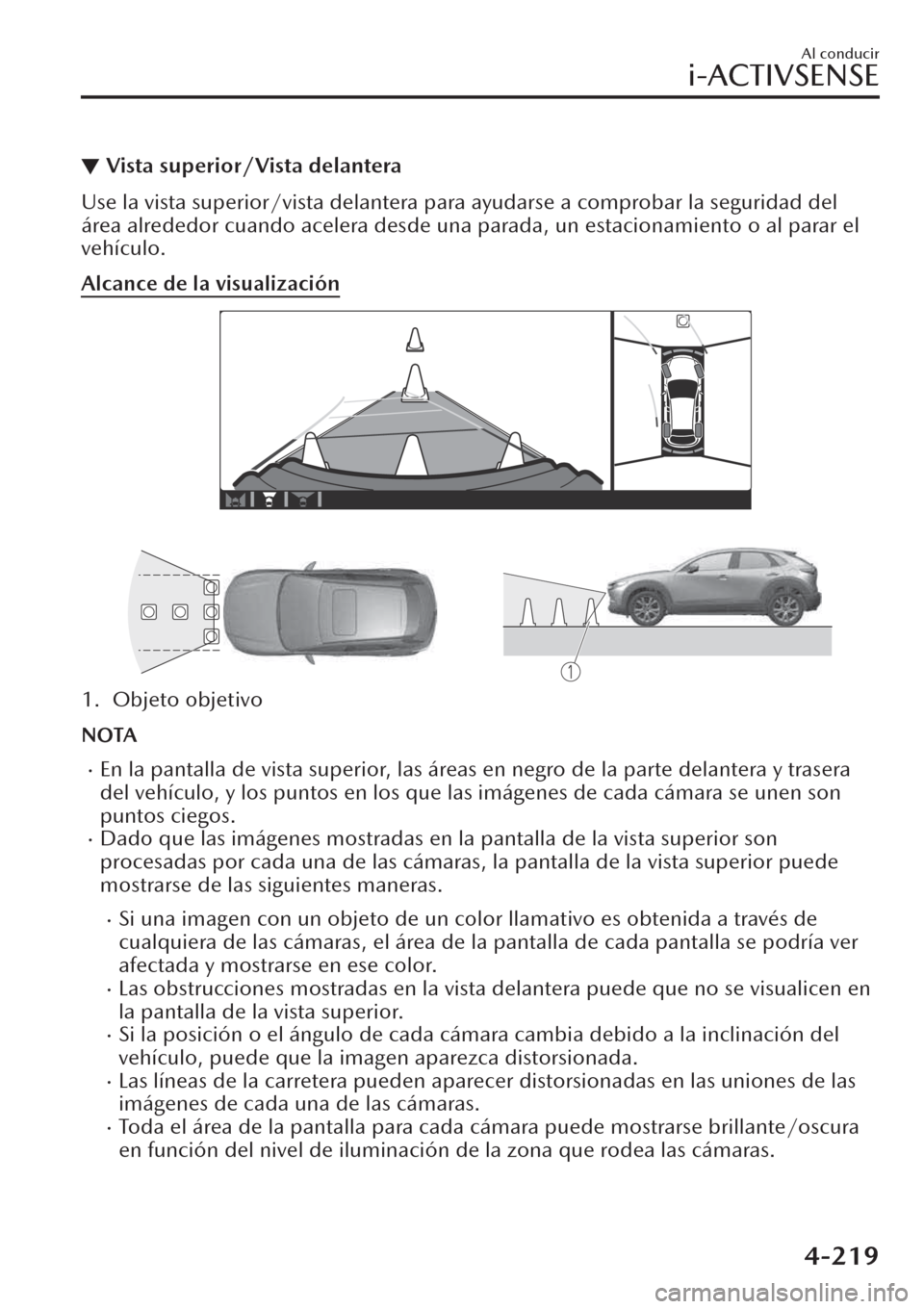

▼Vista superior/Vista delantera
Use la vista superior/vista delantera para ayudarse a comprobar la seguridad del
área alrededor cuando acelera desde una parada, un estacionamiento o al parar el
vehículo.
Alcance de la visualización
1. Objeto objetivo
NOTA
xEn la pantalla de vista superior, las áreas en negro de la parte delantera y trasera
del vehículo, y los puntos en los que las imágenes de cada cámara se unen son
puntos ciegos.
xDado que las imágenes mostradas en la pantalla de la vista superior son
procesadas por cada una de las cámaras, la pantalla de la vista superior puede
mostrarse de las siguientes maneras.
xSi una imagen con un objeto de un color llamativo es obtenida a través de
cualquiera de las cámaras, el área de la pantalla de cada pantalla se podría ver
afectada y mostrarse en ese color.
xLas obstrucciones mostradas en la vista delantera puede que no se visualicen en
la pantalla de la vista superior.
xSi la posición o el ángulo de cada cámara cambia debido a la inclinación del
vehículo, puede que la imagen aparezca distorsionada.
xLas líneas de la carretera pueden aparecer distorsionadas en las uniones de las
imágenes de cada una de las cámaras.
xToda el área de la pantalla para cada cámara puede mostrarse brillante/oscura
en función del nivel de iluminación de la zona que rodea las cámaras.
Al conducir
i-ACTIVSENSE
4-219

Viendo la pantalla

Visualización/icono Contenido
(1) Icono de neumático Indica la dirección del neumático. Se mueve en conjunto
con el funcionamiento del volante.
(2) Líneas de trayecto proyectado del
vehículo (amarillo y rojo)Indica el trayecto proyectado aproximado del vehículo.
Se mueve en conjunto con el funcionamiento del volan-
te.
a) Indica el trayecto por el que se espera que pase el
borde del parachoques delantero.
a) Indica el trayecto por el que se espera que pase el la-
do interior del vehículo.
(3) Líneas de ancho de vehículo exten-
dido (azul)Indica el ancho aproximado del vehículo.
(4) Líneas de guía de distancia del tra-
yecto proyectado del vehículo
(amarillo y rojo)Indica la distancia (desde el extremo delantero del para-
golpes) en la parte delantera del vehículo.
xLa línea rojas indica el punto situado aproximadamen-
te a 0,5 m del extremo delantero del parachoques.
xLas líneas de color amarillo indican los puntos situados
a una distancia comprendida entre 1 m y 2 m desde el
extremo delantero del parachoques.
PRECAUCIÓN
El alcance de detección del sensor de estacionamiento tiene unos límites. Por
ejemplo, es posible que no se detecten las obstrucciones que se aproximan desde el
lateral y los objetos de poca altura. Siempre confirme visualmente la seguridad
alrededor del vehículo al conducir.
Para obtener más detalles, consulte la información sobre la indicación de detección
de obstáculos del sensor de estacionamiento y el sonido del zumbador.
Al conducir
i-ACTIVSENSE
4-220
