2019 MAZDA MODEL CX-30 Manual del propietario (in Spanish)

PRECAUCIÓN
¾La parte delantera del vehículo oscila mucho al girar el volante en marcha atrás.
Mantenga una distancia suficiente entre el vehículo y el obstáculo.
¾El alcance de detección del sensor de estacionamiento tiene unos límites. Por
ejemplo, es posible que no se detecten las obstrucciones que se aproximan desde
el lateral y los objetos de poca altura. Siempre confirme visualmente la seguridad
alrededor del vehículo al conducir.
Para obtener más detalles, consulte la información sobre la indicación de
detección de obstáculos del sensor de estacionamiento y el sonido del zumbador.
Consulte la sección Sistema de sensor de estacionamiento en la página 4-279.
NOTA
xDebido a que puede haber una diferencia entre la imagen exhibida en la pantalla,
como la indicada a continuación, y las condiciones reales al estacionar, siempre
verifique la seguridad en la parte trasera del vehículo y el área alrededor
directamente con sus ojos.
xA pesar de que el extremo trasero del espacio de estacionamiento (o garaje)
exhibido en la pantalla y las líneas de guía de distancia aparecen paralelas,
podría no ser realmente paralelas.
xCuando estacione en un espacio con una línea divisoria solo de un lado del
espacio de estacionamiento, a pesar que la línea de división y la línea de guía de
ancho de vehículo puede aparecer paralela, pero realmente no ser paralelas en
el suelo.
xLo siguiente muestra un ejemplo del estacionamiento del vehículo cuando el
volante se gira hacia la izquierda mientras se da marcha atrás el vehículo. Al hacer
marcha atrás en un espacio de estacionamiento desde el sentido contrario, el
volante se gira en sentido contrario.
Al conducir
i-ACTIVSENSE
4-229

1. Dé marcha atrás con el vehículo en el espacio de estacionamiento girando el
volante de manera que el vehículo entre en el centro del espacio de
estacionamiento.

1. (Exhibición de la pantalla)
2. (Condición real)
2. Después que el vehículo comienza a entrar en el espacio a estacionar, pare y
ajuste el volante de manera que la distancia entre las líneas de ancho del
vehículo y los lados del espacio de estacionamiento a la izquierda y la derecha
sean aproximadamente iguales, y luego continúe dando marcha atrás
lentamente.
3. Una vez que las líneas de ancho de vehículo y los laterales del espacio de
estacionamiento a la izquierda y derecha estén paralelos, enderece las ruedas y
de marcha atrás lentamente en el espacio de estacionamiento. Continúe
verificando los alrededores del vehículo y luego detenga el vehículo en la mejor
Al conducir
i-ACTIVSENSE
4-230

posición posible. (Si el espacio de estacionamiento tiene líneas de división,
verifique que las líneas de guía de ancho del vehículo estén paralelas entre sí.)

1. (Exhibición de la pantalla)
2. (Condición real)
▼Vista superior/Vista panorámica trasera
Use la vista superior/vista panorámica trasera para ayudarse a comprobar la
seguridad del área alrededor cuando acelera desde una parada, un estacionamiento
o al parar el vehículo.
Al conducir
i-ACTIVSENSE
4-231

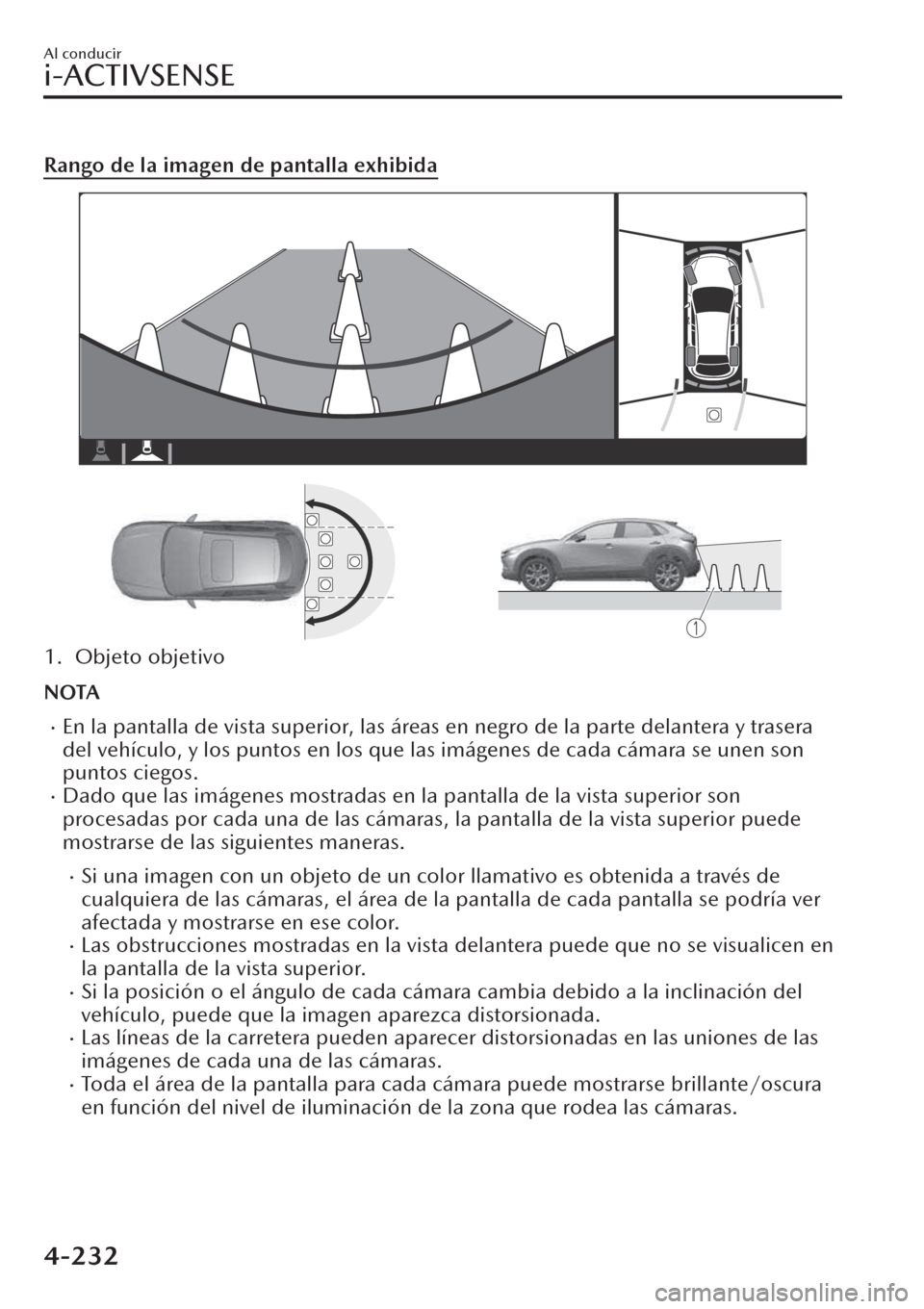

Rango de la imagen de pantalla exhibida
1. Objeto objetivo
NOTA
xEn la pantalla de vista superior, las áreas en negro de la parte delantera y trasera
del vehículo, y los puntos en los que las imágenes de cada cámara se unen son
puntos ciegos.
xDado que las imágenes mostradas en la pantalla de la vista superior son
procesadas por cada una de las cámaras, la pantalla de la vista superior puede
mostrarse de las siguientes maneras.
xSi una imagen con un objeto de un color llamativo es obtenida a través de
cualquiera de las cámaras, el área de la pantalla de cada pantalla se podría ver
afectada y mostrarse en ese color.
xLas obstrucciones mostradas en la vista delantera puede que no se visualicen en
la pantalla de la vista superior.
xSi la posición o el ángulo de cada cámara cambia debido a la inclinación del
vehículo, puede que la imagen aparezca distorsionada.
xLas líneas de la carretera pueden aparecer distorsionadas en las uniones de las
imágenes de cada una de las cámaras.
xToda el área de la pantalla para cada cámara puede mostrarse brillante/oscura
en función del nivel de iluminación de la zona que rodea las cámaras.
Al conducir
i-ACTIVSENSE
4-232

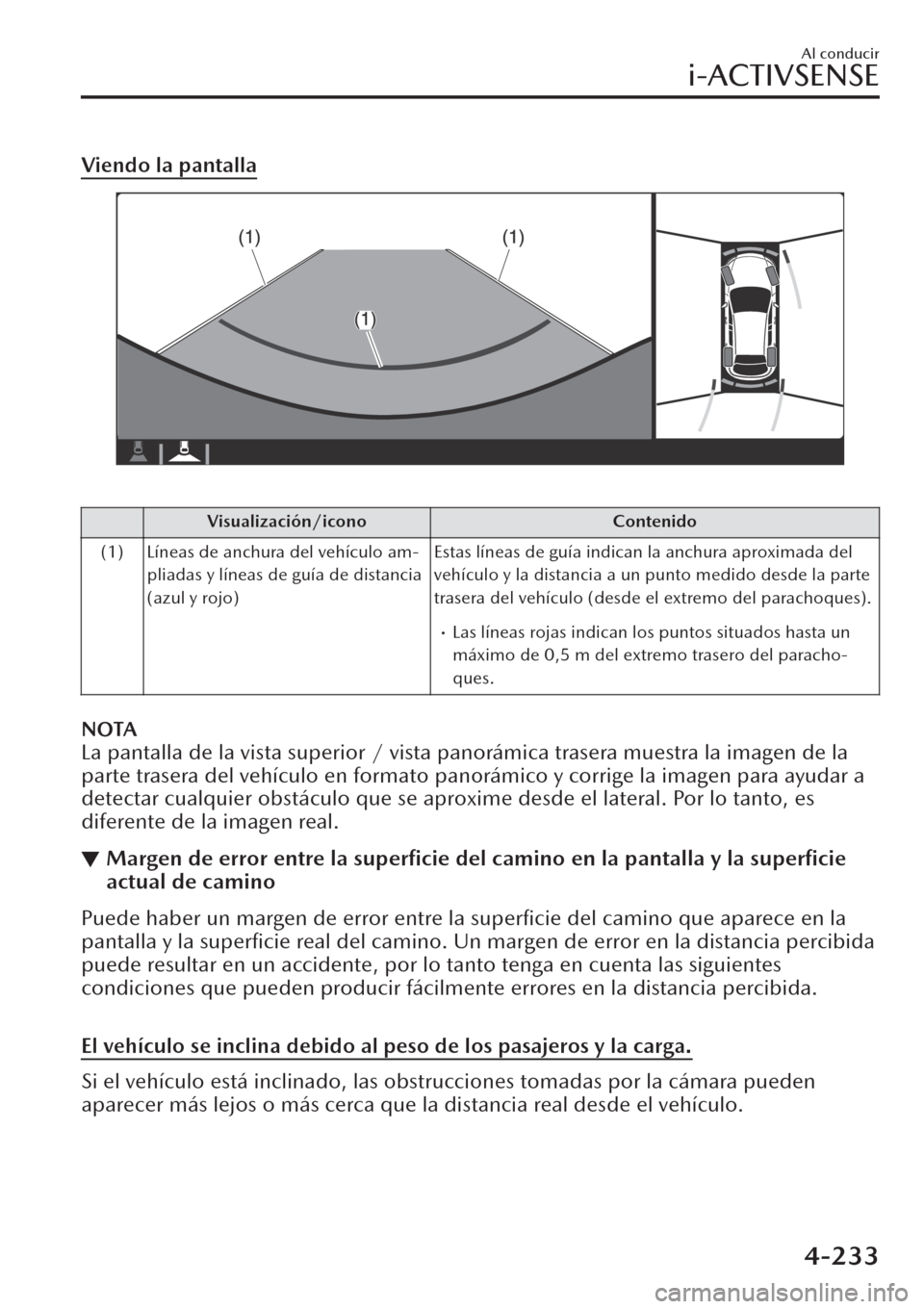

Viendo la pantalla

Visualización/icono Contenido
(1) Líneas de anchura del vehículo am-
pliadas y líneas de guía de distancia
(azul y rojo)Estas líneas de guía indican la anchura aproximada del
vehículo y la distancia a un punto medido desde la parte
trasera del vehículo (desde el extremo del parachoques).
xLas líneas rojas indican los puntos situados hasta un
máximo de 0,5 m del extremo trasero del paracho-
ques.
NOTA
La pantalla de la vista superior / vista panorámica trasera muestra la imagen de la
parte trasera del vehículo en formato panorámico y corrige la imagen para ayudar a
detectar cualquier obstáculo que se aproxime desde el lateral. Por lo tanto, es
diferente de la imagen real.
▼Margen de error entre la superficie del camino en la pantalla y la superficie
actual de camino
Puede haber un margen de error entre la superficie del camino que aparece en la
pantalla y la
superficie real del camino. Un margen de error en la distancia percibida
puede resultar en un accidente, por lo tanto tenga en cuenta las siguientes
condiciones que pueden producir fácilmente errores en la distancia percibida.

El vehículo se inclina debido al peso de los pasajeros y la carga.
Si el vehículo está inclinado, las obstrucciones tomadas por la cámara pueden
aparecer más lejos o más cerca que la distancia real desde el vehículo.
Al conducir
i-ACTIVSENSE
4-233

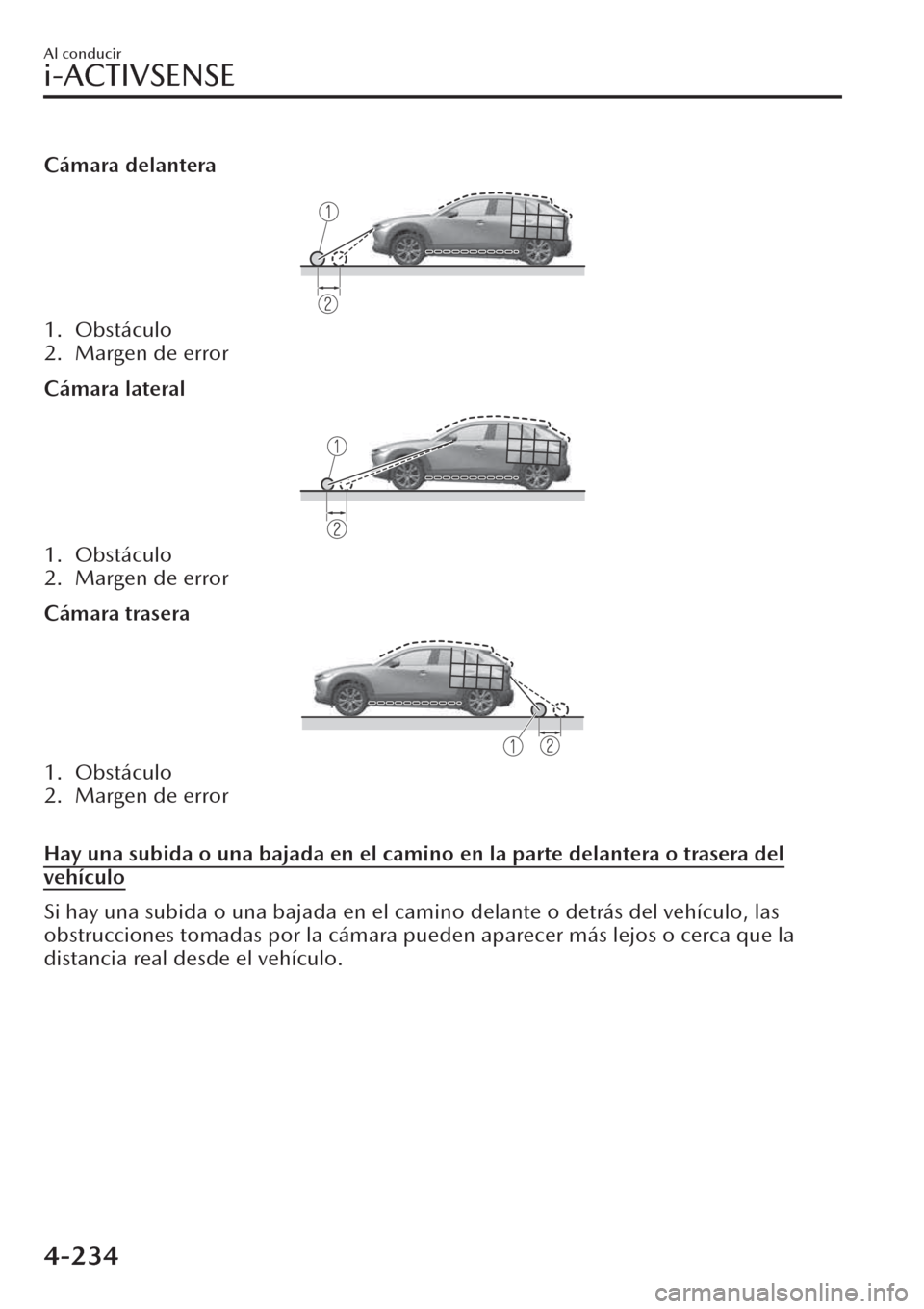

Cámara delantera
1. Obstáculo
2. Margen de error
Cámara lateral
1. Obstáculo
2. Margen de error
Cámara trasera
1. Obstáculo
2. Margen de error

Hay una subida o una bajada en el camino en la parte delantera o trasera del
vehículo
Si hay una subida o una bajada en el camino delante o detrás del vehículo, las
obstrucciones tomadas por la cámara pueden aparecer más lejos o cerca que la
distancia real desde el vehículo.
Al conducir
i-ACTIVSENSE
4-234

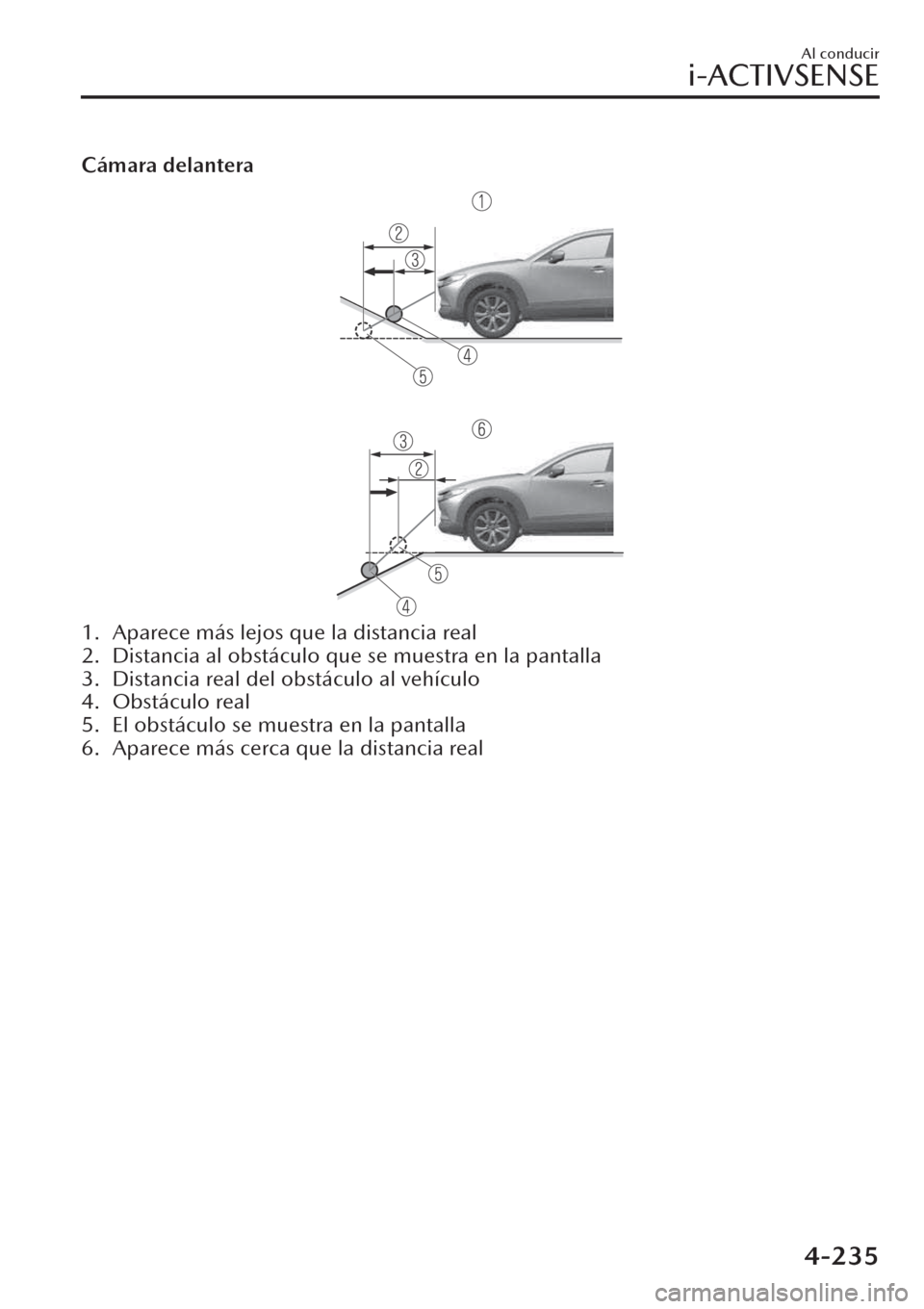

Cámara delantera
1. Aparece más lejos que la distancia real
2. Distancia al obstáculo que se muestra en la pantalla
3. Distancia real del obstáculo al vehículo
4. Obstáculo real
5. El obstáculo se muestra en la pantalla
6. Aparece más cerca que la distancia real
Al conducir
i-ACTIVSENSE
4-235

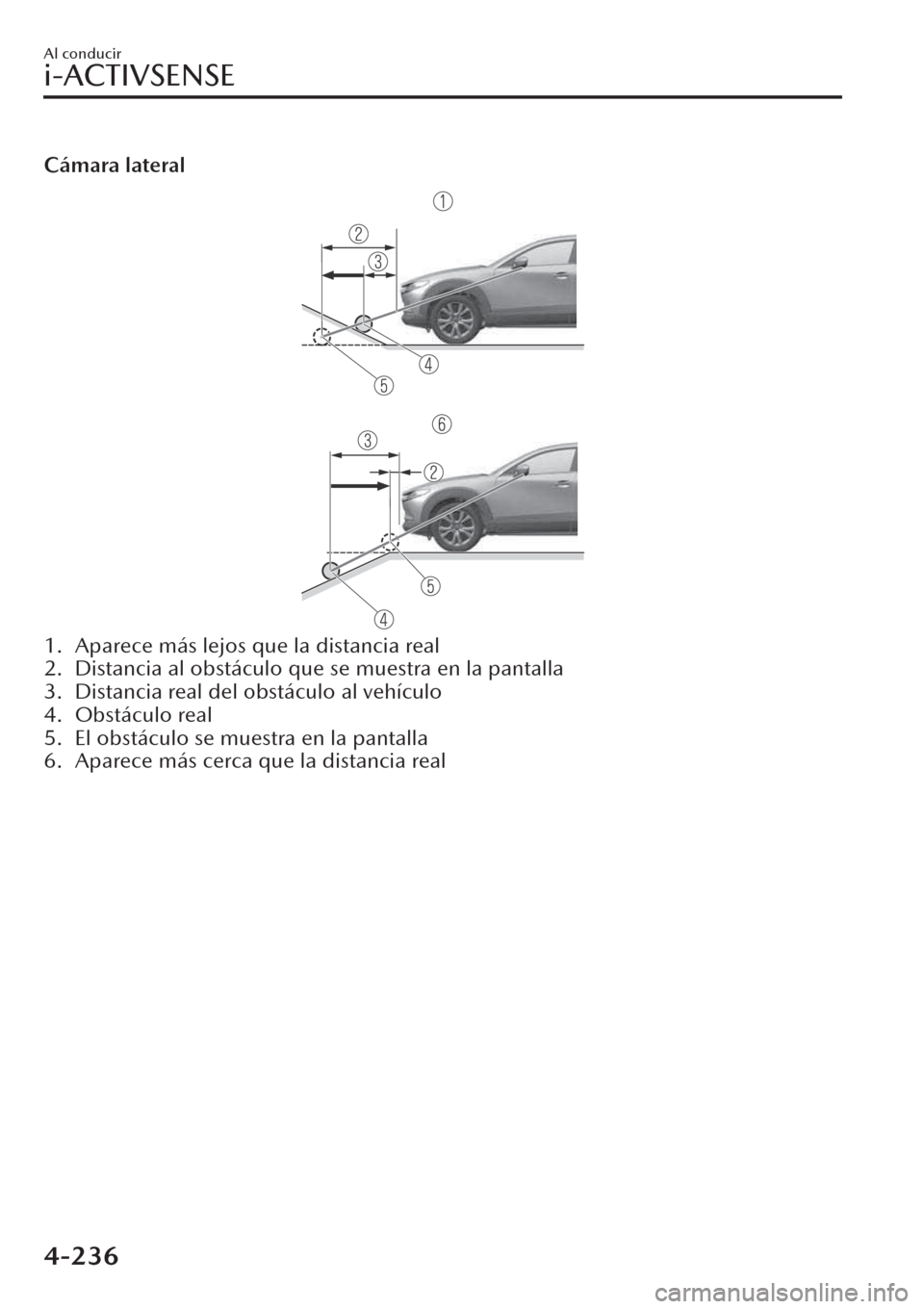

Cámara lateral
1. Aparece más lejos que la distancia real
2. Distancia al obstáculo que se muestra en la pantalla
3. Distancia real del obstáculo al vehículo
4. Obstáculo real
5. El obstáculo se muestra en la pantalla
6. Aparece más cerca que la distancia real
Al conducir
i-ACTIVSENSE
4-236
