2019 MAZDA MODEL CX-30 Handleiding (in Dutch)

Sleepmethoden
▼Sleepmethoden
Indien slepen noodzakelijk is, wordt
het aanbevolen dit aan een
deskundige reparateur (bij voorkeur
een officiële Mazda-reparateur) of aan
een erkend sleepbedrijf over te laten.
Om beschadiging van de auto te
voorkomen, is het van belang dat de
juiste takel- en sleepmethoden
gebruikt worden. In het bijzonder bij
het slepen van een AWD voertuig
waarbij alle wielen aangesloten zijn op
de aandrijflijn, is het juiste vervoer van
de auto absoluut van groot belang om
beschadiging van het aandrijfsysteem
te voorkomen. Daarbij dient men de
wettelijke bepalingen omtrent het
slepen van auto's in acht te nemen.
1.Wieldollies
Een ýÒÒáþ²žÄ††Ëšá²¾ý²Ëª auto die
gesleept wordtdient met de
aangedreven wielen
(voorwielen) omhoog getakeld
voortgetrokken te worden. Indien dit
door buitengewoon grote schade aan
de auto niet mogelijk is, dienen
wieldollies gebruikt te worden.
Ontspan de handrem bij het slepen
van een auto met ýÒÒáþ²žÄ††Ëšá²¾ý²Ëª
met deachterwielen op de grond.
Zie Elektrische handrem (EPB) op
pagina 4-80.
Een auto met AWD die gesleept wordt,
dient met alle vier wielen van de grond
af gesleept te worden.
WAARSCHUWING
Sleep een auto met AWD steeds met
alle vier wielen van de grond af:
Het slepen van een auto met AWD
met de voorwielen of de achterwielen
op de grond is gevaarlijk, aangezien de
aandrijflijn daardoor beschadigd kan
raken of de auto van de takelwagen
kan wegdraaien en een ongeluk
veroorzaken. Als het aandrijfaggregaat
beschadigd is, de auto op een platte
takelwagen vervoeren.
OPGELET
¾De auto nooit in achterwaartse
richting slepen met de aangedreven
wielen op de grond. Dit kan interne
beschadiging van de transmissie
veroorzaken.
Als er zich een probleem voordoet
Slepen in noodgevallen
7-53

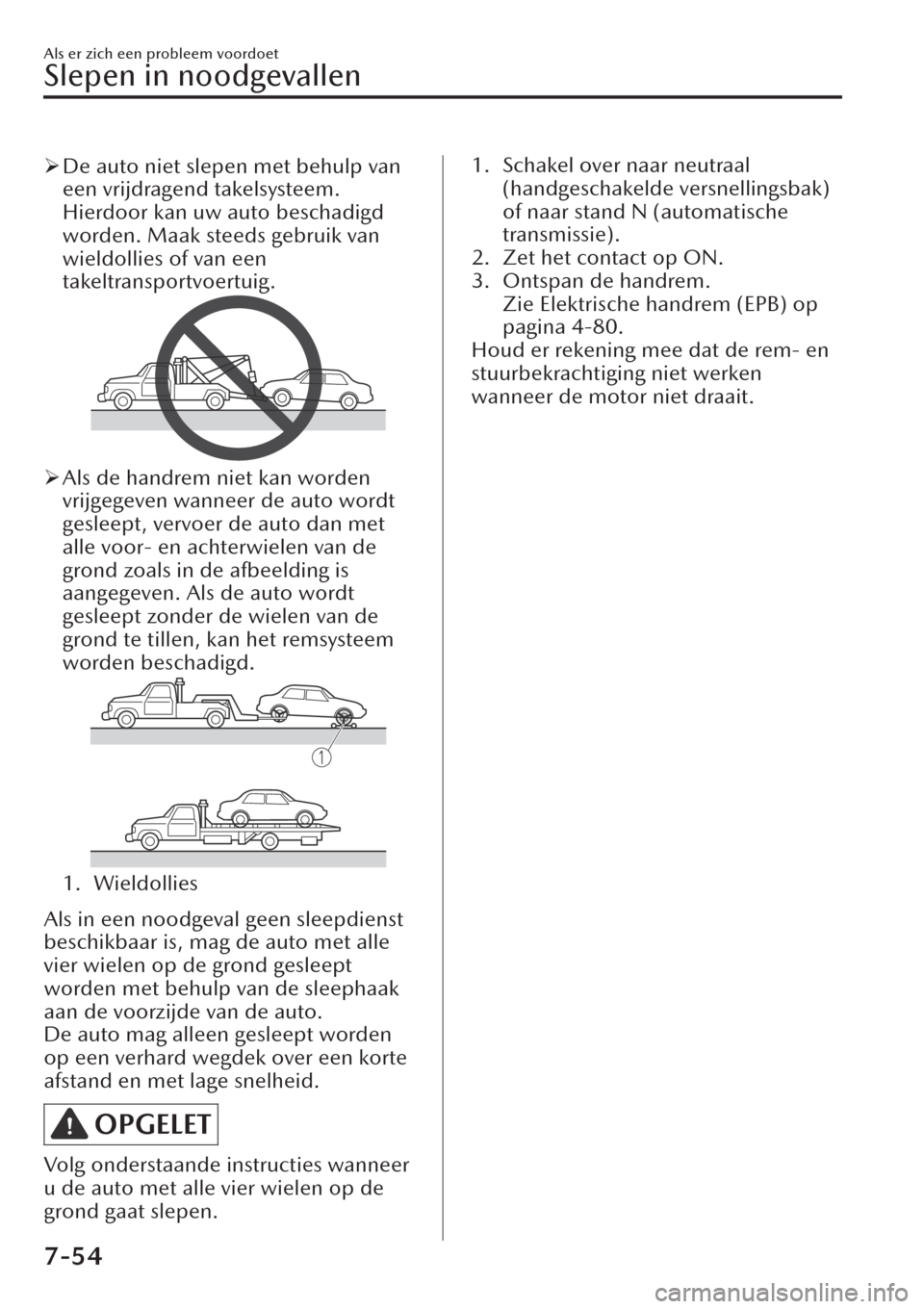

¾De auto niet slepen met behulp van
een vrijdragend takelsysteem.
Hierdoor kan uw auto beschadigd
worden. Maak steeds gebruik van
wieldollies of van een
takeltransportvoertuig.
¾Als de handrem niet kan worden
vrijgegeven wanneer de auto wordt
gesleept, vervoer de auto dan met
alle voor- en achterwielen van de
grond zoals in de afbeelding is
aangegeven. Als de auto wordt
gesleept zonder de wielen van de
grond te tillen, kan het remsysteem
worden beschadigd.
1. Wieldollies
Als in een noodgeval geen sleepdienst
beschikbaar is, mag de auto met alle
vier wielen op de grond gesleept
worden met behulp van de sleephaak
aan de voorzijde van de auto.
De auto mag alleen gesleept worden
op een verhard wegdek over een korte
afstand en met lage snelheid.
OPGELET
Volg onderstaande instructies wanneer
u de auto met alle vier wielen op de
grond gaat slepen.
1. Schakel over naar neutraal
(handgeschakelde versnellingsbak)
of naar stand N (automatische
transmissie).
2. Zet het contact op ON.
3. Ontspan de handrem.
Zie Elektrische handrem (EPB) op
pagina 4-80.
Houd er rekening mee dat de rem- en
stuurbekrachtiging niet werken
wanneer de motor niet draait.
Als er zich een probleem voordoet
Slepen in noodgevallen
7-54

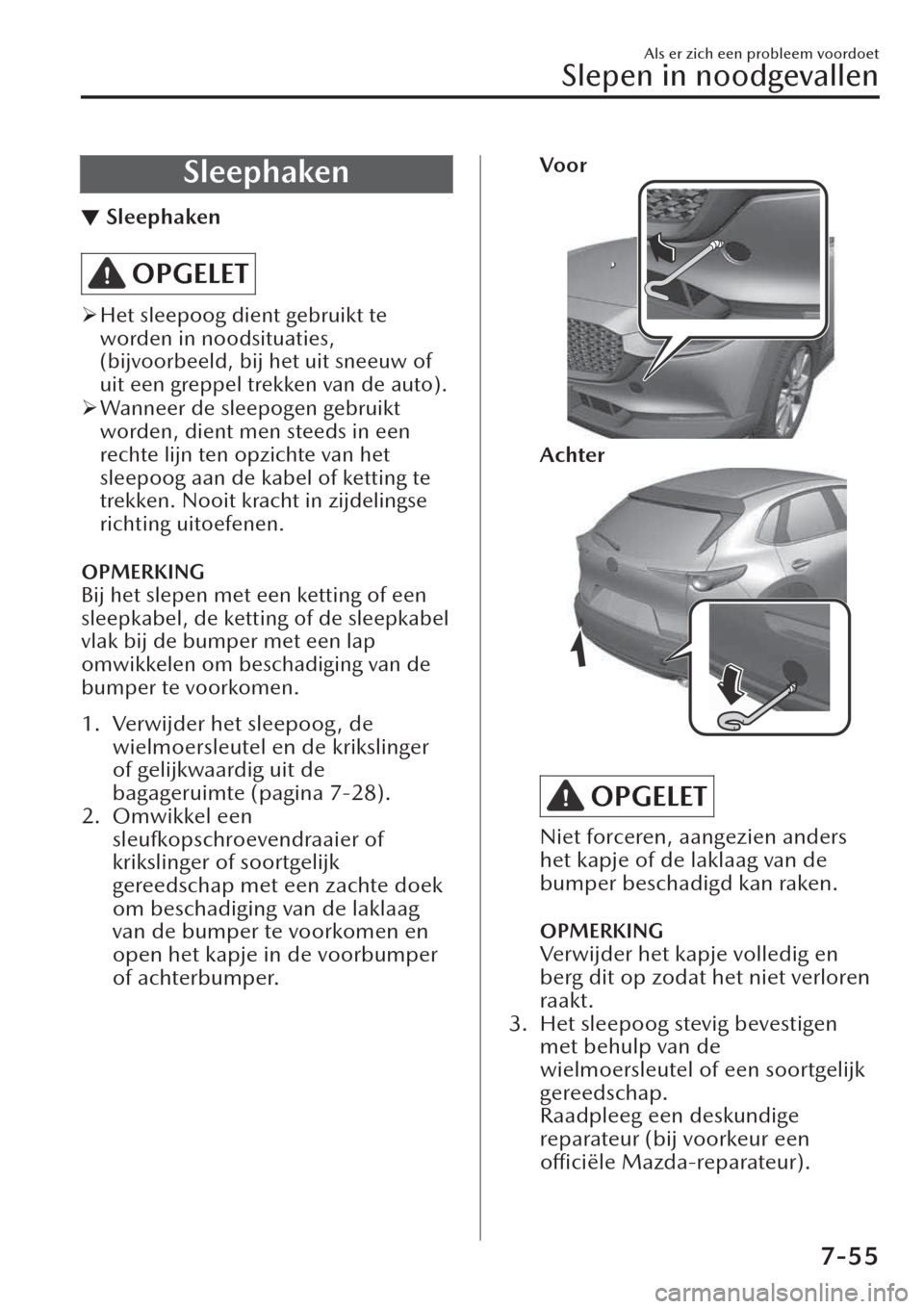

Sleephaken
▼Sleephaken
OPGELET
¾Het sleepoog dient gebruikt te
worden in noodsituaties,
(bijvoorbeeld, bij het uit sneeuw of
uit een greppel trekken van de auto).
¾Wanneer de sleepogen gebruikt
worden, dient men steeds in een
rechte lijn ten opzichte van het
sleepoog aan de kabel of ketting te
trekken. Nooit kracht in zijdelingse
richting uitoefenen.
OPMERKING
Bij het slepen met een ketting of een
sleepkabel, de ketting of de sleepkabel
vlak bij de bumper met een lap
omwikkelen om beschadiging van de
bumper te voorkomen.
1. Verwijder het sleepoog, de
wielmoersleutel en de krikslinger
of gelijkwaardig uit de
bagageruimte (pagina 7-28).
2. Omwikkel een
sleufkopschroevendraaier of
krikslinger of soortgelijk
gereedschap met een zachte doek
om beschadiging van de laklaag
van de bumper te voorkomen en
open het kapje in de voorbumper
of achterbumper.
Voor
Achter
OPGELET
Niet forceren, aangezien anders
het kapje of de laklaag van de
bumper beschadigd kan raken.
OPMERKING
Verwijder het kapje volledig en
berg dit op zodat het niet verloren
raakt.
3. Het sleepoog stevig bevestigen
met behulp van de
wielmoersleutel of een soortgelijk
gereedschap.
Raadpleeg een deskundige
reparateur (bij voorkeur een
officiële Mazda-reparateur).
Als er zich een probleem voordoet
Slepen in noodgevallen
7-55

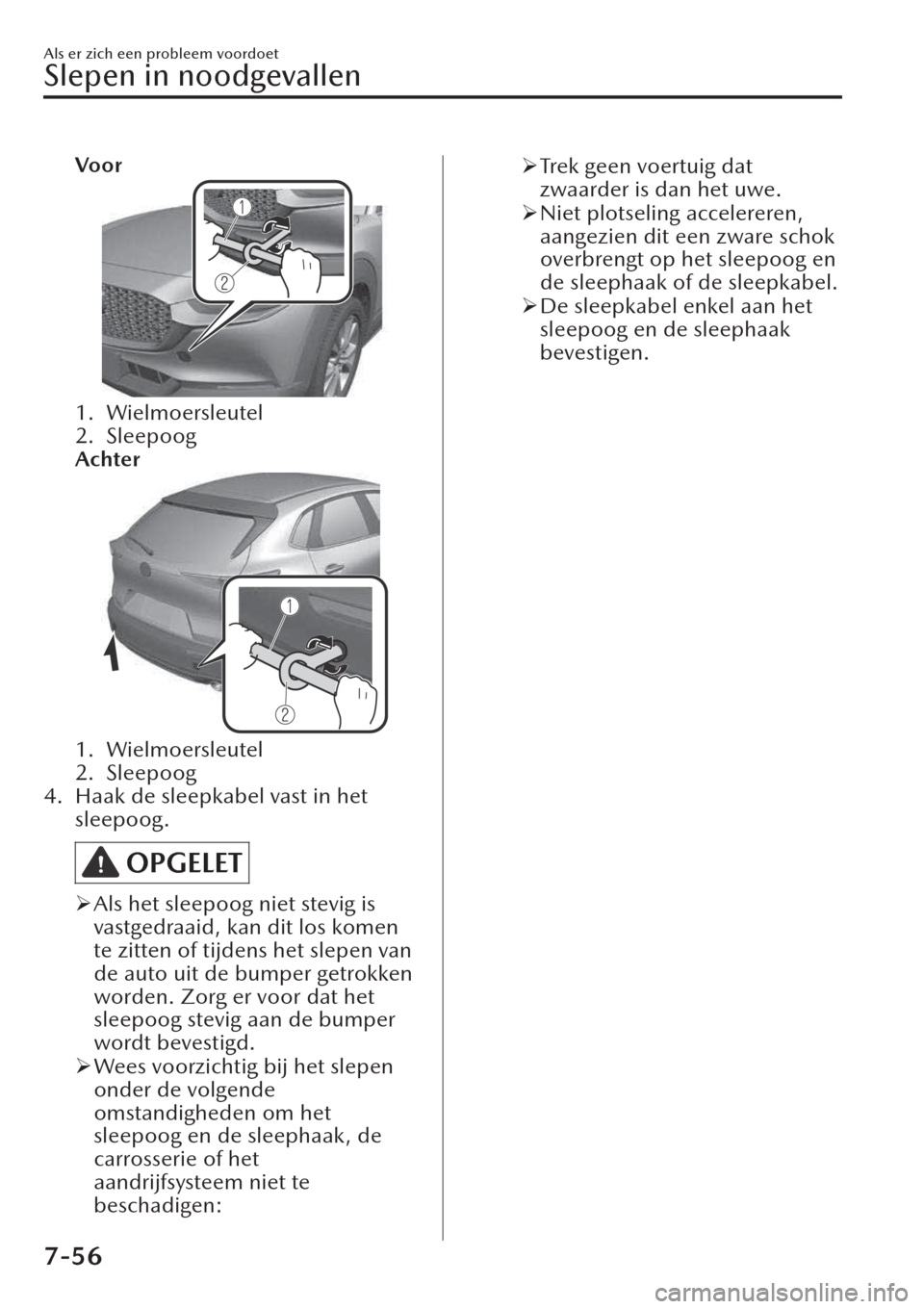

Voor
1. Wielmoersleutel
2. Sleepoog
Achter
1. Wielmoersleutel
2. Sleepoog
4. Haak de sleepkabel vast in het
sleepoog.
OPGELET
¾Als het sleepoog niet stevig is
vastgedraaid, kan dit los komen
te zitten of tijdens het slepen van
de auto uit de bumper getrokken
worden. Zorg er voor dat het
sleepoog stevig aan de bumper
wordt bevestigd.
¾Wees voorzichtig bij het slepen
onder de volgende
omstandigheden om het
sleepoog en de sleephaak, de
carrosserie of het
aandrijfsysteem niet te
beschadigen:
¾Trek geen voertuig dat
zwaarder is dan het uwe.
¾Niet plotseling accelereren,
aangezien dit een zware schok
overbrengt op het sleepoog en
de sleephaak of de sleepkabel.
¾De sleepkabel enkel aan het
sleepoog en de sleephaak
bevestigen.
Als er zich een probleem voordoet
Slepen in noodgevallen
7-56

Als een
waarschuwingslampje
gaat branden of
knipperen
▼Als een waarschuwingslampje gaat
branden of knipperen
Als een van de waarschuwingslampjes
gaat branden/knipperen, voor het
betreffende lampje de juiste actie
ondernemen. Er is geen probleem als
het lampje uit gaat; als het lampje
echter niet uit gaat of opnieuw gaat
branden/knipperen, een deskundige
reparateur (bij voorkeur een officiële
Mazda-reparateur) raadplegen.
De details van sommige
waarschuwingen kunnen op de
middendisplay of
multi-informatiedisplay in de
instrumentengroep worden bekeken.
Middendisplay
1. Selecteer “Informatie” op het
beginscherm.
2. Selecteer “Voertuigstatusmonitor”.
3. Selecteer de
betreffende
waarschuwing voor het tonen van
de details van de waarschuwing.
OPMERKING
U kunt de actuele waarschuwing ook
weergeven door de commanderknop
naar links te schuiven op het
beginscherm of de middendisplay.
Multi-informatiedisplay
1. Druk op de INFO schakelaar op de
stuurwielschakelaar om het
waarschuwingsindicatiescherm
weer te geven.
Zie Multi-informatiedisplay op
pagina 4-25.
▼Waarschuwingsindicatie/
waarschuwingslampje remsysteem
(rood)
Dit waarschuwingslampje heeft de
volgende functies:
Controle waarschuwingslampje
Om de werking te controleren, moet u
nagaan of het lampje gaat branden
wanneer het contact wordt
ingeschakeld en enkele seconden later
uit gaat of wanneer de motor gestart
wordt.
Wanneer het lampje gaat branden
Als het remwaarschuwingslampje blijft
branden, bestaat de kans dat het
remvloeistofniveau laag is of dat er een
probleem is met het remsysteem.
Breng de auto onmiddellijk op een
veilige plaats tot stilstand en neem
contact op met een deskundige
reparateur (bij voorkeur een officiële
Mazda-reparateur).
Zie Controle van het niveau van de
rem/koppelingsvloeistof op pagina
6-33.
Als er zich een probleem voordoet
Waarschuwings-/indicatielampjes en waarschuwingszoemers
7-57

WAARSCHUWING
Niet rijden wanneer het
remwaarschuwingslampje brandt.
Neem contact op met een deskundige
reparateur (bij voorkeur een officiële
Mazda-reparateur) om de remmen zo
spoedig mogelijk te laten inspecteren:
Rijden terwijl het
remwaarschuwingslampje brandt is
gevaarlijk. Het geeft aan dat de
remmen wellicht totaal niet
functioneren of dat ze op elk moment
volledig buiten bedrijf kunnen raken.
Laat de remmen onmiddellijk
inspecteren indien dit lampje blijft
branden nadat u gecontroleerd heeft
of de handrem volledig ontspannen is.
OPGELET
¾Ook is het mogelijk dat het
effectieve remvermogen vermindert,
zodat u het rempedaal krachtiger
moet intrappen dan normaal om de
auto tot stilstand te brengen.
¾(Met M Hybrid)
Bij het starten van de motor kan het
remwaarschuwingslampje gaan
branden en de
waarschuwingsindicatie worden
getoond. Parkeer in dat geval de
auto op een veilige plaats en laat het
rempedaal los.
Als het remwaarschuwingslampje/de
remwaarschuwingsindicatie ook niet
uit gaan als de auto is geparkeerd,
laat de auto dan door een
deskundige reparateur (bij voorkeur
een officiële Mazda-reparateur)
controleren.

▼Waarschuwing van elektronisch
remkrachtverdelingssysteem
Als de stuureenheid van het
elektronisch
remkrachtverdelingssysteem vaststelt
dat bepaalde onderdelen niet goed
functioneren, is het mogelijk dat de
stuureenheid het
remwaarschuwingslampje en het ABS
waarschuwingslampje tegelijkertijd laat
branden. Er is vermoedelijk een
probleem in het elektronisch
remkrachtverdelingssysteem.
WAARSCHUWING
Rijd niet wanneer zowel het
remwaarschuwingslampje als het ABS
waarschuwingslampje branden. Laat
de auto naar een deskundige
reparateur (bij voorkeur een officiële
Mazda-reparateur) slepen om de
remmen zo spoedig mogelijk te laten
controleren:
Rijden terwijl het ABS
waarschuwingslampje en het
remwaarschuwingslampje tegelijkertijd
branden is gevaarlijk.
Wanneer beide lampjes branden,
kunnen de achterwielen tijdens een
noodstop sneller gaan blokkeren dan
onder normale omstandigheden.
▼Waarschuwingsindicatie/
waarschuwingslampje
laadsysteem
Als er zich een probleem voordoet
Waarschuwings-/indicatielampjes en waarschuwingszoemers
7-58

Als het waarschuwingslampje tijdens
het rijden gaat branden, geeft dit een
storing aan in de dynamo of in het
laadsysteem.
Rijd naar de kant van de weg en breng
de auto op een veilige plaats tot
stilstand. Raadpleeg een deskundige
reparateur (bij voorkeur een officiële
Mazda-reparateur).
OPGELET
Wanneer het waarschuwingslampje
van het laadsysteem brandt, niet met
de auto doorrijden omdat de motor
plotseling zou kunnen stoppen.
▼Waarschuwingsindicatie/
waarschuwingslampje motorolie
Dit waarschuwingslampje geeft aan
dat de motoroliedruk laag is.
OPGELET
De motor niet laten draaien wanneer
de oliedruk laag is. Anders kan dit
uitgebreide motorschade tot gevolg
hebben.
Als tijdens het rijden het lampje gaat
branden of de waarschuwingsindicatie
wordt getoond:
1. Rijd naar de kant van de weg en
breng de auto op een veilige en
vlakke plaats tot stilstand.
2. Zet de motor stop en wacht 5
minuten om de olie naar het carter
te laten terugvloeien.
3. Inspecteer het motoroliepeil
(pagina 6-29). Als het peil laag is,
de juiste hoeveelheid motorolie
bijvullen en er daarbij op letten niet
teveel bij te vullen.
OPGELET
De motor niet laten draaien als het
oliepeil laag is. Anders kan dit
uitgebreide motorschade tot gevolg
hebben.
4. Start de motor en controleer het
waarschuwingslampje.

Indien het lampje blijft branden ook
als het oliepeil normaal is of nadat u
olie heeft bijgevuld, de motor
onmiddellijk stopzetten en uw auto
naar een deskundige reparateur (bij
voorkeur een officiële
Mazda-reparateur) laten slepen.
▼Waarschuwingsindicatie hoge
motorkoelvloeistoftemperatuur
Wordt getoond als de
motorkoelvloeistoftemperatuur
buitengewoon is toegenomen.
“Verhoogde temperatuur
koelvloeistof. Rijd langzaam” wordt
op de display getoond
Rijd langzaam om de motorbelasting
te verminderen totdat u een veilige
plaats heeft gevonden om de auto tot
stilstand te brengen en wacht totdat de
motor afgekoeld is.
“Te hoge temper. koelvloeistof. Stop
de auto op een veilige locatie” wordt
op de display getoond
Dit geeft de mogelijkheid van
oververhitting aan. Parkeer de auto
onmiddellijk op een veilige plaats en
zet de motor stop.
Zie Oververhitting op pagina 7-51.
Als er zich een probleem voordoet
Waarschuwings-/indicatielampjes en waarschuwingszoemers
7-59

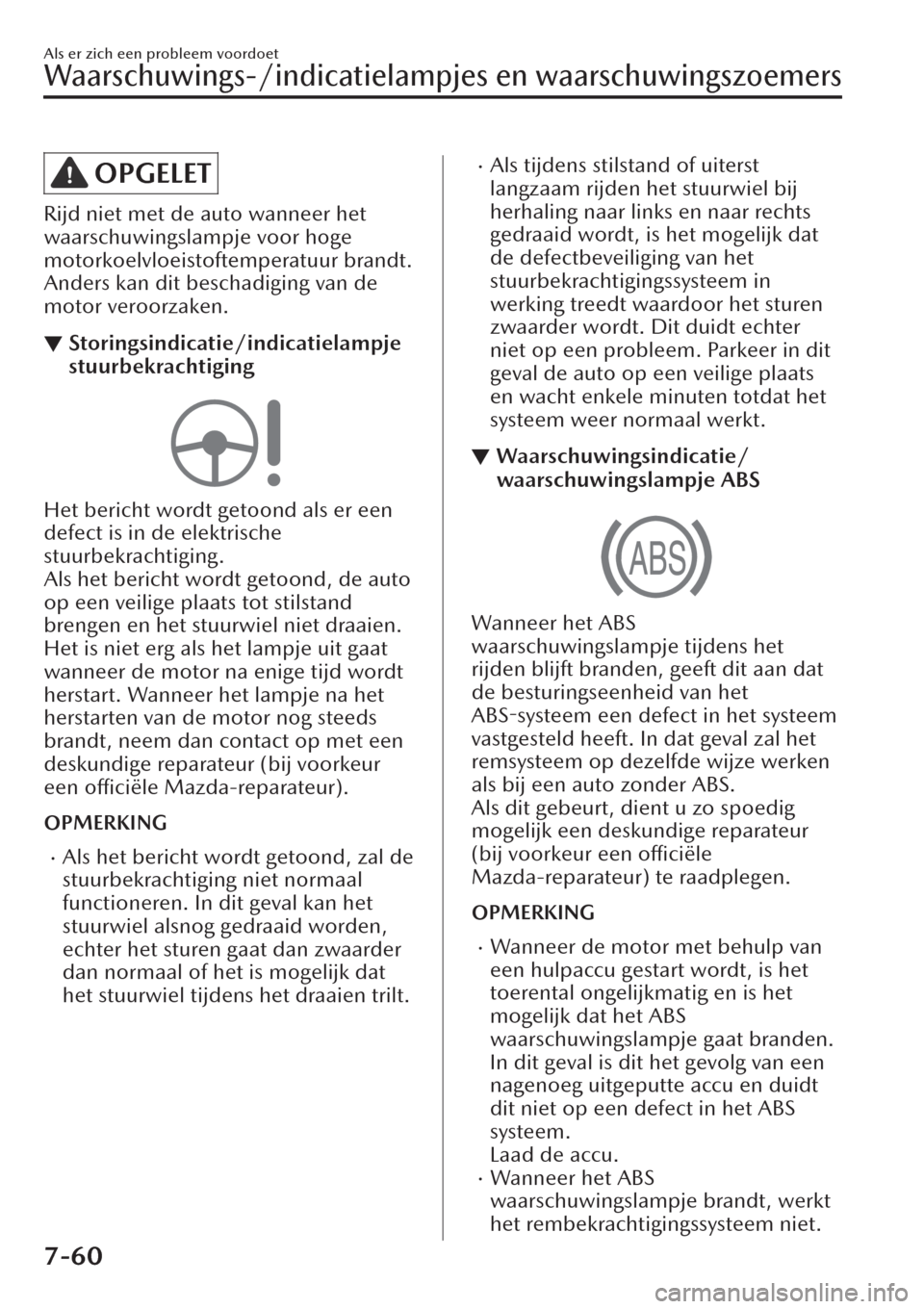

OPGELET
Rijd niet met de auto wanneer het
waarschuwingslampje voor hoge
motorkoelvloeistoftemperatuur brandt.
Anders kan dit beschadiging van de
motor veroorzaken.
▼Storingsindicatie/indicatielampje
stuurbekrachtiging
Het bericht wordt getoond als er een
defect is in de elektrische
stuurbekrachtiging.
Als het bericht wordt getoond, de auto
op een veilige plaats tot stilstand
brengen en het stuurwiel niet draaien.
Het is niet erg als het lampje uit gaat
wanneer de motor na enige tijd wordt
herstart. Wanneer het lampje na het
herstarten van de motor nog steeds
brandt, neem dan contact op met een
deskundige reparateur (bij voorkeur
een officiële Mazda-reparateur).
OPMERKING
xAls het bericht wordt getoond, zal de
stuurbekrachtiging niet normaal
functioneren. In dit geval kan het
stuurwiel alsnog gedraaid worden,
echter het sturen gaat dan zwaarder
dan normaal of het is mogelijk dat
het stuurwiel tijdens het draaien trilt.
xAls tijdens stilstand of uiterst
langzaam rijden het stuurwiel bij
herhaling naar links en naar rechts
gedraaid wordt, is het mogelijk dat
de defectbeveiliging van het
stuurbekrachtigingssysteem in
werking treedt waardoor het sturen
zwaarder wordt. Dit duidt echter
niet op een probleem. Parkeer in dit
geval de auto op een veilige plaats
en wacht enkele minuten totdat het
systeem weer normaal werkt.
▼Waarschuwingsindicatie/
waarschuwingslampje ABS
Wanneer het ABS
waarschuwingslampje tijdens het
rijden blijft branden, geeft dit aan dat
de besturingseenheid van het
ABS-systeem een defect in het systeem
vastgesteld heeft. In dat geval zal het
remsysteem op dezelfde wijze werken
als bij een auto zonder ABS.
Als dit gebeurt, dient u zo spoedig
mogelijk een deskundige reparateur
(bij voorkeur een officiële
Mazda-reparateur) te raadplegen.
OPMERKING
xWanneer de motor met behulp van
een hulpaccu gestart wordt, is het
toerental ongelijkmatig en is het
mogelijk dat het ABS
waarschuwingslampje gaat branden.
In dit geval is dit het gevolg van een
nagenoeg uitgeputte accu en duidt
dit niet op een defect in het ABS
systeem.
Laad de accu.
xWanneer het ABS
waarschuwingslampje brandt, werkt
het rembekrachtigingssysteem niet.
Als er zich een probleem voordoet
Waarschuwings-/indicatielampjes en waarschuwingszoemers
7-60
