Motorkap
▼Motorkap
WAARSCHUWING
Controleer altijd of de motorkap
gesloten en stevig vergrendeld is:
Een motorkap die niet gesloten is en
niet stevig is vergrendeld is gevaarlijk
aangezien deze tijdens het rijden open
kan vliegen en het uitzicht van de
bestuurder kan belemmeren, hetgeen
een ernstig ongeluk kan veroorzaken.
▼Openen van de motorkap
1. Trek wanneer de auto geparkeerd is
de ontgrendelknop omhoog om de
motorkap te ontgrendelen.

2. Steek uw hand in de
motorkapopening , schuif de
slothefboom naar links en til de
motorkap omhoog.


3. Neem de steunstang vast bij het
gedeelte met de stootrubber en zet
deze in de steunstangopening vast
welke wordt aangegeven door de
pijl om de motorkap open te
houden.

1. Stootkussen
2. Steunstang
▼Sluiten van de motorkap
OPGELET
(SKYACTIV-X 2.0)
Sluit de motorkap niet wanneer de
afdekkap van de motor geopend is.
Anders kan de afdekkap van de motor
vallen en letsel veroorzaken.
Zie Overzicht van de motorruimte
6-21 voor informatie over het
openen/sluiten van de afdekkap van
de motor.
1. Controleer de ruimte onder de
motorkap om te zien of alle
vuldoppen op hun plaats
aangebracht zijn en of alle losse
voorwerpen (bijv. gereedschap,
oliecontainers, enz.) verwijderd
zijn.
2. Til de motorkap omhoog , neem de
steunstang vast bij het gedeelte met
de stootrubber en zet de
steunstang in de klem vast.
Controleer of de steunstang stevig
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-19

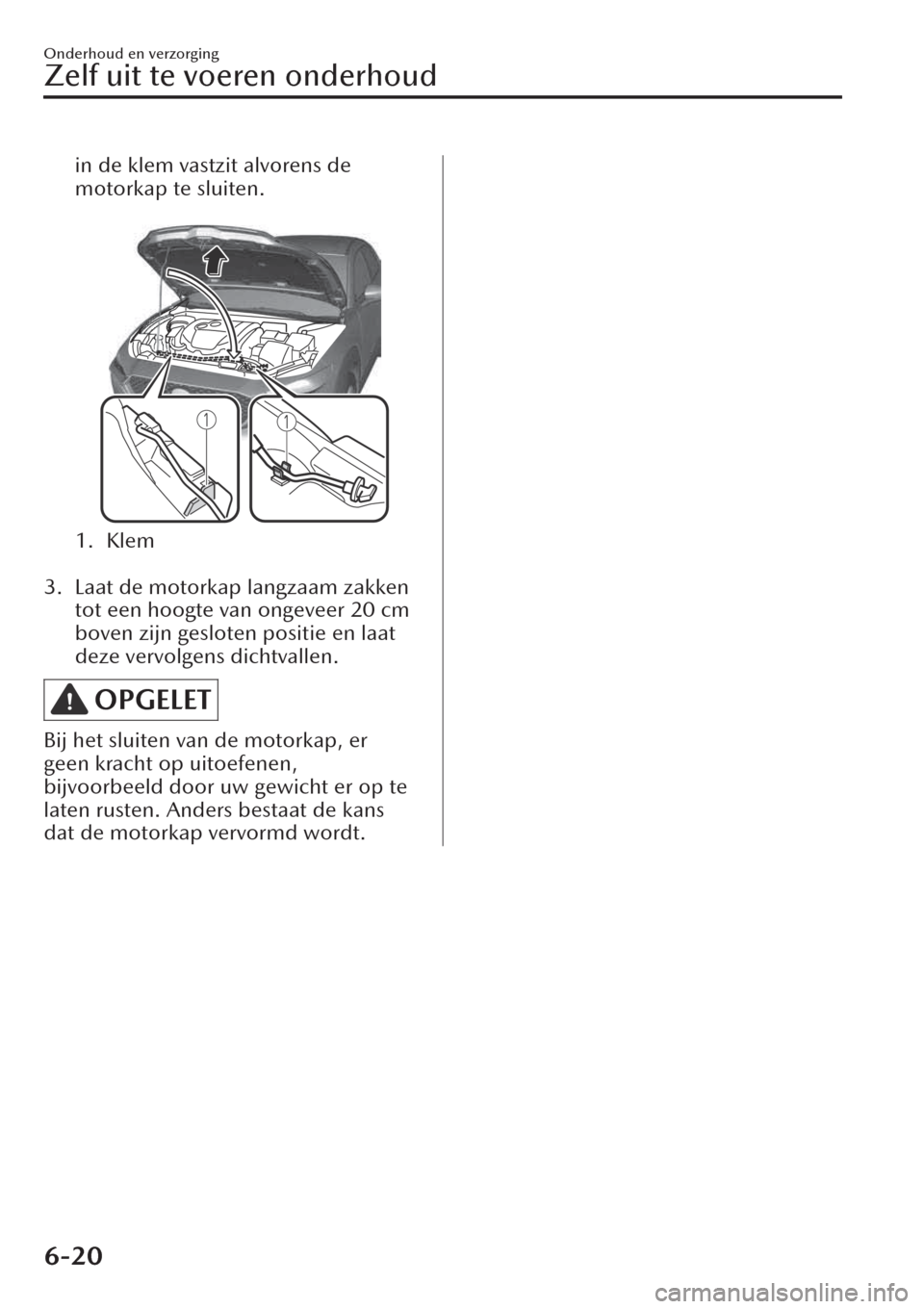

in de klem vastzit alvorens de
motorkap te sluiten.

1. Klem

3. Laat de motorkap langzaam zakken
tot een hoogte van ongeveer 20 cm
boven zijn gesloten positie en laat
deze vervolgens dichtvallen.
OPGELET
Bij het sluiten van de motorkap, er
geen kracht op uitoefenen,
bijvoorbeeld door uw gewicht er op te
laten rusten. Anders bestaat de kans
dat de motorkap vervormd wordt.
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-20

Overzicht van de motorruimte
▼Overzicht van de motorruimte
SKYACTIV-G 2.0 en SKYACTIV-G 2.5
1. Motorkoelvloeistofreservoir
2. Motoroliepeilstok
3. Rem/koppelingsvloeistofreservoir
4. Accu
5. Zekeringenblok
6. Dop van koelsysteem
7. Motorolievuldop
8. Reservoir van voorruitensproeiervloeistof
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-21

SKYACTIV-X 2.0
1. Motoroliepeilstok
2. Motorolievuldop
3. Motorafdekkap
4. Rem/koppelingsvloeistofreservoir
5. Accu
6. Zekeringenblok
7. Dop van koelsysteem
8. Motorkoelvloeistofreservoir
9. Reservoir van voorruitensproeiervloeistof
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-22

Openen van de afdekkap van de
motor
1. Draai de knop van de
motorafdekkap om deze te
ontgrendelen.
2. Til de motorafdekkap omhoog.
3. Knijp de sluiting van de riem in en
verwijder de riem van de houder.
4. Maak de riem vast aan de
motorkaphaak om de afdekkap vast
te zetten.
Sluiten van de afdekkap van de motor
1. Maak de riem los van de
motorkaphaak.
2. Knijp de sluiting van de riem in en
duw deze op zijn plek tot een
klikgeluid hoorbaar is.
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-23

3. Sluit de motorafdekkap, draai de
knop en vergrendel de afdekkap.4. Zorg dat de motorafdekkap
volledig gesloten is.
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-24

SKYACTIV-D 1.8
1. Motorolievuldop
2. Motoroliepeilstok
3. Rem/koppelingsvloeistofreservoir
4. Accu
5. Zekeringenblok
6. Dop van koelsysteem
7. Motorkoelvloeistofreservoir
8. Reservoir van voorruitensproeiervloeistof
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-25

Motorolie
▼Motorolie
OPMERKING
Het verversen van de motorolie dient door een deskundige reparateur (bij voorkeur
een officiële Mazda-reparateur) te worden gedaan.
▼Aanbevolen olie
Voor het behouden van de onderhoudsinterval (pagina 6-3) en ter bescherming van
de motor tegen beschadiging door slechte smering, is het van vitaal belang gebruik
te maken van motorolie met de juiste specificatie. Gebruik geen olie die niet voldoet
aan de hieronder vermelde specificaties of vereisten. Gebruik van ongeschikte olie
kan motorschade veroorzaken welke niet door de Mazda garantie wordt gedekt.

Originele Mazda Olie Ultra 5W-30 Originele Mazda Olie Supra-X 0W-20
Temperatuurbereik voor SAE-viscositeitgetallen
Alternatieve oliekwaliteitAanbevolen olies
–30 -20 -10 0
1020 30
40
-200
2040
60
80100
30
40
80100
-40
-40
Soort
*1 Gebruik API SM of hoger in Kazachstan.
SKYACTIV-G 2.0 en SKYACTIV-G 2.5
API SN of hoger, of ACEA A5/B5
(Behalve Europa en Taiwan) (Europa en Taiwan)
SoortTemperatuurbereik voor SAE-viscositeitgetallen
API SL of hoger, of ILSAC GF-III of hoger
–30 -20 -10 0
1020
-200
2040
60
-40
-40
5W-30 0W-20
*1
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-26
