OPMERKING
Voor de levering van sproeiervloeistof
naar de voorste en achterste
ruitensproeier wordt gebruik gemaakt
van hetzelfde reservoir.Smering van de
carrosserie
▼Smering van de carrosserie
Alle bewegende punten van de
carrosserie zoals de portier-,
achterklep- en motorkapscharnieren
en sloten moeten gesmeerd worden
telkens wanneer de motorolie wordt
ververst. Gebruik bij koud weer een
niet-bevriezend smeermiddel op de
sloten.

Let er bij het openen van de primaire
vergrendeling van de motorkap op, dat
de secundaire vergrendeling (de
“veiligheidshaak”) de motorkap belet
om vanzelf te openen.
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-35

Ruitenwisserbladen
▼Ruitenwisserbladen
OPGELET
¾Het is gebleken dat een “hot wax”
behandeling, zoals in automatische
autowasinstallaties, een nadelige
invloed op de reinigende werking
van de ruitenwissers heeft.
¾Gebruik geen benzine, petroleum,
terpentijn of andere chemische
middelen in de nabijheid van of op
de ruitenwisserbladen om
beschadiging er van te voorkomen.
¾Wanneer de ruitenwisserhendel in
de AUTO stand staat en het contact
op ON wordt gezet, is het mogelijk
dat de ruitenwissers in de volgende
gevallen automatisch in beweging
gezet worden:
¾Als de voorruit boven de
regensensor wordt aangeraakt.
¾Als de voorruit boven de
regensensor met een doek wordt
afgeveegd.
¾Als met een hand of ander
voorwerp tegen de voorruit wordt
gestoten.
¾Als vanuit het interieur van de auto
met een hand of ander voorwerp
tegen de regensensor wordt
gestoten.
Let er op dat uw handen of vingers
niet beklemd raken, aangezien dit
letsel kan veroorzaken of de
ruitenwissers kan beschadigen. Zorg
er bij het wassen van of uitvoeren
van onderhoud aan uw auto voor dat
de ruitenwisserhendel in de OFF
stand staat.
¾Volg de procedure om de
ruitenwisserbladen van de voorruit te
verplaatsen voordat u de bladen van
de voorruit af tilt. Anders kan dit
beschadiging van een
ruitenwisserblad, ruitenwisserarm of
de motorkap veroorzaken.
Zie Vernieuwen van de
ruitenwisserbladen van de voorruit
(pagina 6-36) voor informatie over
hoe de ruitenwisserbladen van de
voorruit in de onderhoudsstand
kunnen worden gezet.
Verontreiniging van de voorruit of de
ruitenwisserbladen door bepaalde
substanties kan het effectief
functioneren van de
ruitenwisserbladen verminderen.
Bekende vormen van verontreiniging
zijn insecten, boomhars en de “hot
wax” behandeling welke door
sommige autowasinstallaties gebruikt
wordt.

Indien de wisserbladen niet goed
wissen, reinig dan zowel de voorruit
als de wisserbladen met een goed
schoonmaakmiddel of een zacht
reinigingsmiddel en spoel ze grondig
met schoon water af. Herhaal deze
procedure, indien nodig.
▼Vernieuwen van de
ruitenwisserbladen van de voorruit
Wanneer de ruitenwissers niet meer
goed wissen, zijn de
ruitenwisserbladen waarschijnlijk
versleten of ingescheurd.
Vervang ze in dat geval.
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-36

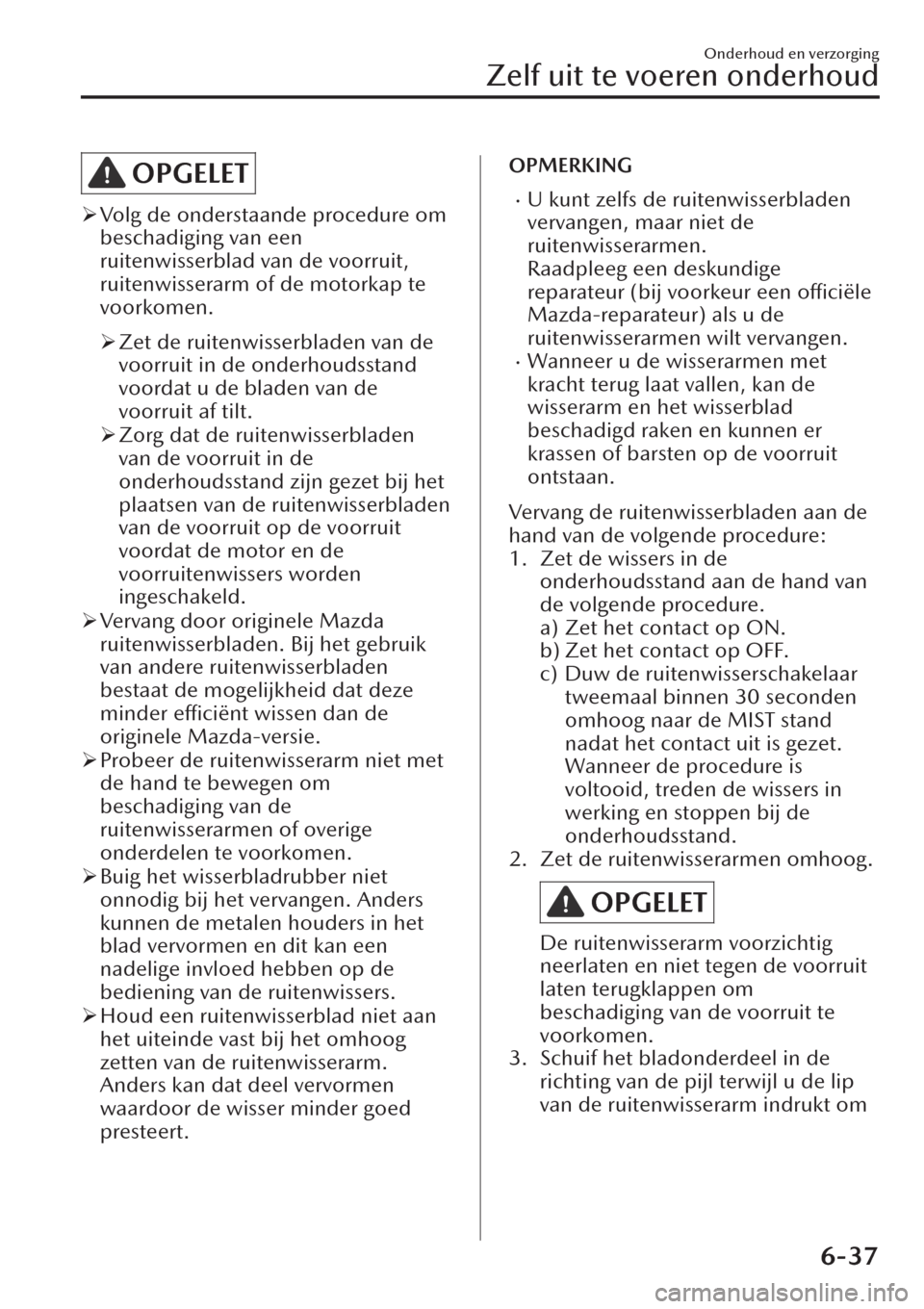

OPGELET
¾Volg de onderstaande procedure om
beschadiging van een
ruitenwisserblad van de voorruit,
ruitenwisserarm of de motorkap te
voorkomen.
¾Zet de ruitenwisserbladen van de
voorruit in de onderhoudsstand
voordat u de bladen van de
voorruit af tilt.
¾Zorg dat de ruitenwisserbladen
van de voorruit in de
onderhoudsstand zijn gezet bij het
plaatsen van de ruitenwisserbladen
van de voorruit op de voorruit
voordat de motor en de
voorruitenwissers worden
ingeschakeld.
¾Vervang door originele Mazda
ruitenwisserbladen. Bij het gebruik
van andere ruitenwisserbladen
bestaat de mogelijkheid dat deze
minder
efficiënt wissen dan de
originele Mazda-versie.
¾Probeer de ruitenwisserarm niet met
de hand te bewegen om
beschadiging van de
ruitenwisserarmen of overige
onderdelen te voorkomen.
¾Buig het wisserbladrubber niet
onnodig bij het vervangen. Anders
kunnen de metalen houders in het
blad vervormen en dit kan een
nadelige invloed hebben op de
bediening van de ruitenwissers.
¾Houd een ruitenwisserblad niet aan
het uiteinde vast bij het omhoog
zetten van de ruitenwisserarm.
Anders kan dat deel vervormen
waardoor de wisser minder goed
presteert.
OPMERKING
xU kunt zelfs de ruitenwisserbladen
vervangen, maar niet de
ruitenwisserarmen.
Raadpleeg een deskundige
reparateur (bij voorkeur een
officiële
Mazda-reparateur) als u de
ruitenwisserarmen wilt vervangen.
xWanneer u de wisserarmen met
kracht terug laat vallen, kan de
wisserarm en het wisserblad
beschadigd raken en kunnen er
krassen of barsten op de voorruit
ontstaan.
Vervang de ruitenwisserbladen aan de
hand van de volgende procedure:
1. Zet de wissers in de
onderhoudsstand aan de hand van
de volgende procedure.
a) Zet het contact op ON.
b) Zet het contact op OFF.
c) Duw de ruitenwisserschakelaar
tweemaal binnen 30 seconden
omhoog naar de MIST stand
nadat het contact uit is gezet.
Wanneer de procedure is
voltooid, treden de wissers in
werking en stoppen bij de
onderhoudsstand.
2. Zet de ruitenwisserarmen omhoog.
OPGELET
De ruitenwisserarm voorzichtig
neerlaten en niet tegen de voorruit
laten terugklappen om
beschadiging van de voorruit te
voorkomen.
3. Schuif het bladonderdeel in de
richting van de pijl terwijl u de lip
van de ruitenwisserarm indrukt om
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-37

het bladonderdeel van de
ruitenwisserarm te verwijderen.

4. Trek het wisserbladrubber in de
richting van de pijl en schuif deze
tot een positie waarbij de groef van
de bladhouder kan worden
gecontroleerd.

5. Trek het einde van het
wisserbladrubber in de richting van
de pijl uit de groef van de
bladhouder en verwijder het
wisserbladrubber van de
bladhouder.

6. Steek het einde van een nieuw
wisserbladrubber in de groef van de
bladhouder en schuif door tot het
einde van de bladhouder.

Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-38

7. Nadat u het wisserbladrubber in de
richting van de pijl heeft getrokken
en het wisserbladrubber heeft
verschoven om de groef van de
bladhouder te controleren kunt u
het einde van het wisserbladrubber
in de andere richting schuiven.

8. Zorg dat het wisserbladrubber juist
op de bladhouder is geplaatst.
9. Schuif het bladonderdeel en plaats
het op de ruitenwisserarm.

10.Laat de ruitenwisserarmen
langzaam op de voorruit zakken.
11.Zet de wissers in de beginstand aan
de hand van de volgende
procedure.
a) Zorg dat de wissers zich op de
voorruit bevinden.
b) Zet het contact op ON.
c) Duw de ruitenwisserschakelaar
eenmaal omhoog naar de naar
de MIST stand.
Wanneer de procedure is
voltooid, treden de wissers in
werking en stoppen bij de
beginstanden.
▼Vernieuwen van het
ruitenwisserblad van de achterruit
Wanneer de ruitenwisser niet meer
goed wist, is het ruitenwisserblad
waarschijnlijk versleten of ingescheurd.
Vervang het in dat geval.
OPGELET
Probeer de ruitenwisser niet met de
hand te bewegen om beschadiging van
de ruitenwisserarm of overige
onderdelen te voorkomen.
1. Zet de ruitenwisserarm omhoog en
draai het ruitenwisserblad naar
rechts totdat dit ontgrendelt en
verwijder vervolgens het
wisserblad.

Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-39

OPGELET
Om beschadiging van de achterruit
te voorkomen, de ruitenwisser niet
tegen de achterruit laten
terugklappen.
2. Trek het wisserbladrubber naar
beneden en schuif dit uit de
wisserbladhouder.

3. Verwijder de metalen houders van
het wisserbladrubber en bevestig
deze aan de nieuwe
wisserbladrubbers.

OPGELET
De metalen houders niet buigen of
wegwerpen. Deze worden opnieuw
gebruikt.
4. Steek het nieuwe wisserbladrubber
voorzichtig naar binnen.
Monteer het wisserblad daarna in
de omgekeerde volgorde van het
verwijderen er van.

Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-40

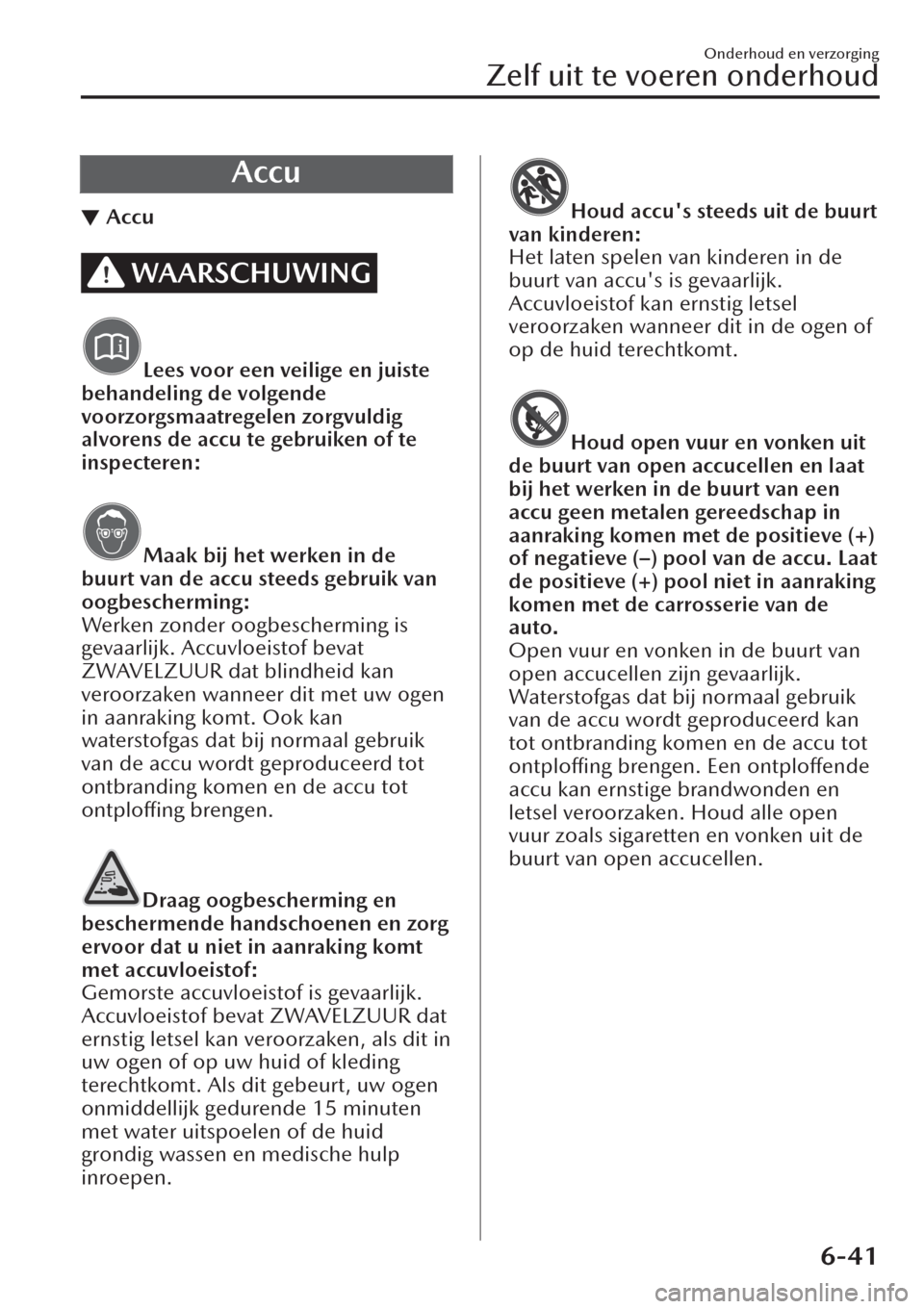

Accu
▼Accu
WAARSCHUWING
Lees voor een veilige en juiste
behandeling de volgende
voorzorgsmaatregelen zorgvuldig
alvorens de accu te gebruiken of te
inspecteren:
Maak bij het werken in de
buurt van de accu steeds gebruik van
oogbescherming:
Werken zonder oogbescherming is
gevaarlijk. Accuvloeistof bevat
ZWAVELZUUR dat blindheid kan
veroorzaken wanneer dit met uw ogen
in aanraking komt. Ook kan
waterstofgas dat bij normaal gebruik
van de accu wordt geproduceerd tot
ontbranding komen en de accu tot
ontploffing brengen.
Draag oogbescherming en
beschermende handschoenen en zorg
ervoor dat u niet in aanraking komt
met accuvloeistof:
Gemorste accuvloeistof is gevaarlijk.
Accuvloeistof bevat ZWAVELZUUR dat
ernstig letsel kan veroorzaken, als dit in
uw ogen of op uw huid of kleding
terechtkomt. Als dit gebeurt, uw ogen
onmiddellijk gedurende 15 minuten
met water uitspoelen of de huid
grondig wassen en medische hulp
inroepen.
Houd accu's steeds uit de buurt
van kinderen:
Het laten spelen van kinderen in de
buurt van accu's is gevaarlijk.
Accuvloeistof kan ernstig letsel
veroorzaken wanneer dit in de ogen of
op de huid terechtkomt.
Houd open vuur en vonken uit
de buurt van open accucellen en laat
bij het werken in de buurt van een
accu geen metalen gereedschap in
aanraking komen met de positieve (+)
of negatieve (–) pool van de accu. Laat
de positieve (+) pool niet in aanraking
komen met de carrosserie van de
auto.
Open vuur en vonken in de buurt van
open accucellen zijn gevaarlijk.
Waterstofgas dat bij normaal gebruik
van de accu wordt geproduceerd kan
tot ontbranding komen en de accu tot
ontploffing brengen. Een ontploffende
accu kan ernstige brandwonden en
letsel veroorzaken. Houd alle open
vuur zoals sigaretten en vonken uit de
buurt van open accucellen.
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-41

Houd alle open vuur en vonken
uit de buurt van open accucellen. Er
wordt waterstofgas geproduceerd bij
het opladen van de accu of het
toevoegen van accuvloeistof:
Open vuur en vonken in de buurt van
open accucellen zijn gevaarlijk.
Waterstofgas dat bij normaal gebruik
van de accu wordt geproduceerd kan
tot ontbranding komen en de accu tot
ontploffing brengen. Een
ontploffende
accu kan ernstige brandwonden en
letsel veroorzaken. Houd alle open
vuur zoals sigaretten en vonken uit de
buurt van open accucellen.
OPMERKING
Alvorens onderhoud aan de accu uit te
voeren, het accudeksel verwijderen.

▼Onderhoud van de accu
Voor het in optimale conditie houden
van uw accu:
xZorg er voor dat de accu steeds
stevig gemonteerd is.
xHoud de bovenzijde van de accu
schoon en droog.
xHoud de accupolen en de
aansluitingen schoon en stevig
bevestigd en voorzie de polen
regelmatig van een laagje vaseline of
accuvet.
xEventueel gemorst elektrolyt
onmiddellijk van de accu afspoelen
met een oplossing van water en
soda.
xMaak de accukabels los als de auto
geruime tijd niet zal worden gebruikt
en laad de accu elke 6 weken.
▼Controle van het elektrolytniveau
van de accu
Wanneer het accu-elektrolytniveau van
de accu laag is, heeft dit tot gevolg dat
de accu snel uitgeput raakt.

1. Bovenste niveaustreepje
2. Onderste niveaustreepje
Inspecteer het elektrolytniveau van de
accu tenminste eenmaal per week.
Indien het niveau te laag is, de doppen
verwijderen en voldoende gedistilleerd
water bijvullen om het niveau tussen
Onderhoud en verzorging
Zelf uit te voeren onderhoud
6-42
