Trekken van caravans en
aanhangers (Europa/
Rusland/Turkije/Israël/
Zuid-Afrika)
▼Trekken van caravans en
aanhangers
Uw Mazda is in eerste instantie
ontworpen en gebouwd voor het
vervoer van passagiers en lading.
Als u een aanhanger gaat trekken dient
u de hiernavolgende instructies op te
volgen, aangezien de veiligheid van de
bestuurder en de passagiers afhankelijk
is van de juiste uitrusting en van een
veilige rijstijl. Het trekken van een
aanhanger is van invloed op de
wegligging, het remvermogen, de
duurzaamheid, de prestaties en het
brandstofverbruik van uw auto.
Nooit de auto of de aanhanger
overbelasten. Raadpleeg een
deskundige reparateur (bij voorkeur
een
officiële Mazda-reparateur) indien
u nadere bijzonderheden wenst.
OPGELET
¾Tijdens de eerste 1.000 km die u met
uw nieuwe Mazda rijdt wordt het
trekken van een aanhanger
afgeraden. Als u dit doet, bestaat de
kans op beschadiging van de motor,
de transmissie, het differentieel, de
wiellagers en van de overige
onderdelen van de aandrijflijn.
¾Schade veroorzaakt door het trekken
van een aanhanger/caravan in
Turkije wordt door de garantie van
het voertuig niet gedekt.
OPMERKING
xWanneer een trailer wordt
getrokken, de volgende
veiligheidssystemen niet gebruiken
(wanneer een originele
Mazda-trekhaak wordt gebruikt,
worden deze systemen automatisch
uitgeschakeld):
xDodehoekmonitor (BSM)xAchteruitrijwaarschuwingssysteem
(RCTA)
xSmart Brake Support [Rear]
(SBS-R)
xSmart Brake Support [Rear
Crossing] (SBS-RC)
xParkeersensorsysteem (achter)
Alvorens te gaan rijden
Slepen
3-70

Smart Brake Support [Rear
Crossing]
(SBS-RC)
*........... 4-204
360° rondomkijkmonitor
*... 4-209
Vooruitrijcamera (FSC)
*...... 4-241
Voorste radarsensor
*.......... 4-245
Voorste zijradarsensor
*....... 4-248
Achterste zijradarsensor
*.... 4-249
Achterste ultrasonische sensor/
hoeksensor/zijsensor
*........ 4-251
Voorcamera/zijcamera’s/
achtercamera
*....................4-251
Driver Monitoring-camera
*..........
........................................ 4-252
Kruissnelheidsregelaar........... 4-253
Kruissnelheidsregelaar
*....... 4-253
Bandenspanningscontrolesysteem
(TPMS)................................ 4-258
Bandenspanningscontrolesysteem
(TPMS)
*.............................4-258
Benzinedeeltjesfilter..............4-262
Benzinedeeltjesfilter
(SKYACTIV-X
2.0).................................. 4-262
Dieseldeeltjesfilter................ 4-263
Dieseldeeltjesfilter (SKYACTIV-D
1.8).................................. 4-263
Achteruitkijkmonitor............. 4-264
Achteruitkijkmonitor
*......... 4-264
Parkeersensorsysteem............4-279
Parkeersensorsysteem
*........4-279
*Bepaalde modellen.4-3

Afstand tussen voertuigen en rijstrook
aanhouden
Cruising & Traffic Support (CTS)...........
..................................... pagina 4-168
Snelheidsregeling
Afstelbare snelheidsbegrenzer
(ASL)............................. pagina 4-187
Intelligente snelheidsondersteuning
(ISA).............................. pagina 4-191
▼Anti-botsingtechnologie
De anti-botsingtechnologie is
ontworpen om de bestuurder te
helpen botsingen te voorkomen of de
ernst daarvan te verminderen in
situaties waar deze niet voorkomen
kunnen worden.
Vermindering van de ernst van een
botsing
Vooruit rijden
Smart Brake Support (SBS) ..................
..................................... pagina 4-197
Achteruit rijden
Smart Brake Support [Rear]
(SBS-R).......................... pagina 4-200
Smart Brake Support [Rear Crossing] (S
BS-RC).......................... pagina 4-204
▼Camera en Sensoren
Vooruitrijcamera (FSC)
De vooruitrijcamera (FSC) bespeurt
rijstrookaanduidingen en herkent
koplampen, achterlichten en
stadsverlichting tijdens het rijden in het
donker. Bovendien worden ook
voorliggers, voetgangers of obstakels
bespeurd. De volgende systemen
maken gebruik van de vooruitrijcamera
(FSC).
xKoplampregelsysteem (HBC)xAdaptieve LED-koplampen (ALH)
xRijstrookafwijkingswaarschuwingssyst
eem (LDWS)
xVerkeersbordherkenningsysteem
(TSR)
xDistance & Speed Alert (DSA)xVermoeidheidswaarschuwing (DAA)xMazda Radar Cruise Control
(MRCC)
xMazda Radar Cruise Control met
Stop & Go-functie (MRCC met Stop
& Go-functie)
xRijstrookassistent (LAS)xCruising & Traffic Support (CTS)xSmart Brake Support (SBS)
De vooruitrijcamera (FSC) is
ingebouwd aan de bovenzijde van de
voorruit nabij de binnenspiegel.
Zie Vooruitrijcamera (FSC) op pagina
4-241.
Voorste radarsensor
De voorste radarsensor detecteert
radiogolven die de radarsensor heeft
verzonden en die weerkaatst worden
door een voorliggend voertuig. De
volgende systemen maken gebruik van
de voorste radarsensor.
xDistance & Speed Alert (DSA)xMazda Radar Cruise Control
(MRCC)
xMazda Radar Cruise Control met
Stop & Go-functie (MRCC met Stop
& Go-functie)
xCruising & Traffic Support (CTS)xSmart Brake Support (SBS)
De voorste radarsensor is gemonteerd
achter de radiateurgrille.
Zie Voorste radarsensor op pagina
4-245.
Voorste zijradarsensor
De voorste zijradarsensoren detecteren
radiogolven die de radarsensoren
hebben verzonden en die weerkaatst
worden door een voorliggend voertuig.
Tijdens het rijden
i-ACTIVSENSE
4-109

De volgende systemen maken gebruik
van de voorste zijradarsensor.
xVooruitrijwaarschuwingssysteem
(FCTA)
De voorste zijradarsensoren zijn
geïnstalleerd in de voorbumper, één
aan de linkerzijde en één aan de
rechterzijde.
Zie Voorste zijradarsensor op pagina
4-248.
Achterste zijradarsensor
De achterste zijradarsensoren zendt
radiogolven uit en detecteert
radarsensoren die worden weerkaatst
worden door een voertuig dat van
achteren nadert of door een obstakel.
De volgende systemen maken gebruik
van de achterste zijradarsensor.
xDodehoekmonitor (BSM)xAchteruitrijwaarschuwingssysteem
(RCTA)
xSmart Brake Support [Rear Crossing]
(SBS-RC)
De achterste zijradarsensoren zijn
geïnstalleerd in de achterbumper, één
aan de linkerzijde en één aan de
rechterzijde.
Zie Achterste zijradarsensor op pagina
4-249.
Achterste ultrasonische sensor/
hoeksensor/zijsensor
De ultrasonische sensor detecteert de
ultrasonische golven die door de
ultrasonische sensoren worden
uitgezonden en op hun beurt worden
weerkaatst door obstakels aan de
achterzijde. De volgende systemen
maken gebruik van de ultrasonische
sensor.
xSmart Brake Support [Rear] (SBS-R)xSmart Brake Support [Rear Crossing]
(SBS-RC)
De ultrasonische sensoren zijn
gemonteerd in de achterbumper.
Zie Achterste ultrasonische sensor/
hoeksensor/zijsensor op pagina
4-251.
Voorcamera/zijcamera’s/
achtercamera
De voorcamera, zijcamera’s en
achtercamera maken beelden van de
omgeving rondom de auto. De 360°
rondomkijkmonitor maakt gebruik van
elke camera.
Er zijn camera’s geïnstalleerd op de
voorbumper, de portierspiegels en de
achterklep.
Zie “Voorcamera/zijcamera’s/
achtercamera” op pagina 4-251.
Driver Monitoring-camera
De Driver Monitoring-camera
detecteert veranderingen in het gezicht
van de bestuurder en maakt een
inschatting van de vermoeidheid en
slaperigheid van de bestuurder. De
volgende systemen maken gebruik van
de Driver Monitoring-camera.
xDriver Monitoring (DM)
De Driver Monitoring-camera is
gemonteerd in de middendisplay.
Zie Driver Monitoring-camera op
pagina 4-252.
▼i-ACTIVSENSE statussymbool
(waarschuwings-/
risicovermijdingssysteem)
Het systeem stelt de bestuurder op de
hoogte van de status van de volgende
systemen met de kleur of de OFF
indicatie van het i-ACTIVSENSE
statussymbool (waarschuwings-/
risicovermijdingssysteem).
xRijstrookafwijkingswaarschuwingssyst
eem (LDWS)
xDodehoekmonitor (BSM)
Tijdens het rijden
i-ACTIVSENSE
4-110

xDe CANCEL schakelaar wordt
ingedrukt.
xHet rempedaal wordt ingetrapt.x(Handgeschakelde versnellingsbak)
De versnellingshendel staat in de
stand R (achteruit).
x(Automatische transmissie)
De keuzehendel staat in stand P
(parkeren), N (neutraal) of R
(achteruit).

Onder de volgende omstandigheden
wordt de annulerenindicatie van het
MRCC systeem weergegeven in de
multi-informatiedisplay en is een
enkele pieptoon hoorbaar.
xHet DSC systeem is in werking
getreden.
xHet Smart Brake Support (SBS)
remhulpsysteem is in werking
getreden.
xBij het rijden op een
aflopende
helling gedurende langere tijd.
xEr is een probleem met het systeem.xDe rijsnelheid neemt af tot minder
dan 25 km/h.
x(Handgeschakelde versnellingsbak)
xDe versnellingshendel is
gedurende een bepaalde periode
in de neutraalstand (N) gezet.
xDe koppeling is gedurende een
bepaalde periode ingetrapt.
xDe motor slaat af.xDe voorste radarsensor kan
doelobjecten niet detecteren (tijdens
regen, mist, sneeuw of andere
slechte weersomstandigheden, of
wanneer de grille vuil is).
xDe handrem is aangetrokken.xEen portier wordt geopend.xDe veiligheidsgordel van de
bestuurder is niet vastgemaakt.
xDe werkfrequentie van het remmen
met het MRCC systeem is hoog.
Regeling hervatten
Als het MRCC systeem is geannuleerd,
kunt u de regeling hervatten en
terugkeren naar uw eerder ingestelde
snelheid door het indrukken van de
RES schakelaar nadat aan alle
bedieningsvoorwaarden is voldaan.
OPMERKING
Als de ingestelde snelheid niet in de
display wordt aangegeven, wordt de
regeling niet hervat, ook niet als de RES
schakelaar wordt ingedrukt.
Systeem uitschakelen
Wanneer de MRCC schakelaar wordt
ingedrukt terwijl het MRCC systeem is
geactiveerd, wordt het MRCC systeem
uitgeschakeld.
▼Weergave van verzoek
opschakelen/terugschakelen
(handgeschakelde versnellingsbak)
Het is mogelijk dat tijdens de werking
van het MRCC systeem de weergave
van het verzoek opschakelen/
terugschakelen getoond wordt.
Wanneer dit gebeurt dient u de
versnelling over te schakelen omdat de
schakelstand niet juist is.
Verzoek Indicatie op display
OpschakelenSchakel op naar hogere ver-
snelling
Terugschake-
lenSchakel terug naar lagere ver-
snelling
Tijdens het rijden
i-ACTIVSENSE
4-156

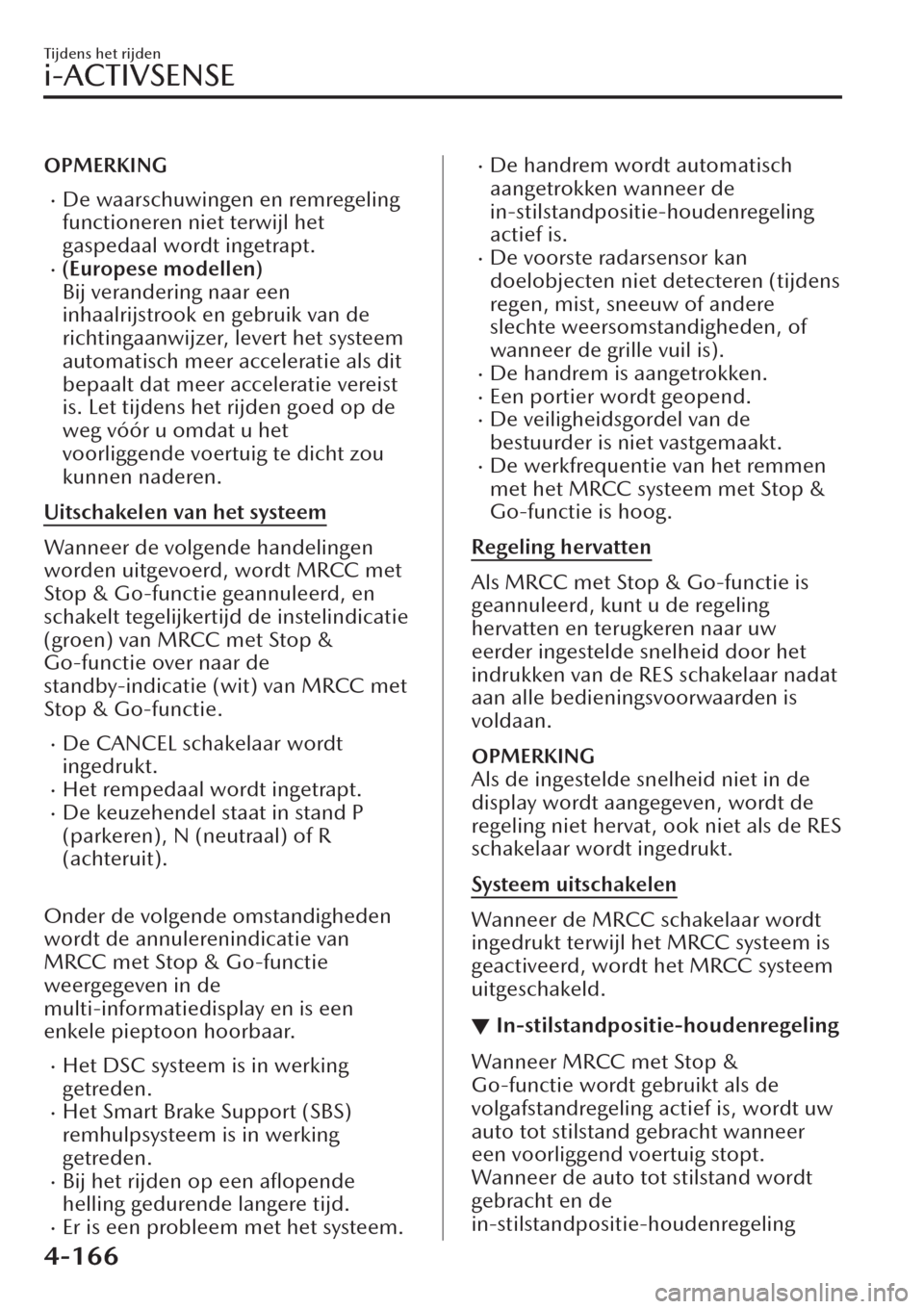

OPMERKING
xDe waarschuwingen en remregeling
functioneren niet terwijl het
gaspedaal wordt ingetrapt.
x(Europese modellen)
Bij verandering naar een
inhaalrijstrook en gebruik van de
richtingaanwijzer, levert het systeem
automatisch meer acceleratie als dit
bepaalt dat meer acceleratie vereist
is. Let tijdens het rijden goed op de
weg vóór u omdat u het
voorliggende voertuig te dicht zou
kunnen naderen.
Uitschakelen van het systeem
Wanneer de volgende handelingen
worden uitgevoerd, wordt MRCC met
Stop & Go-functie geannuleerd, en
schakelt tegelijkertijd de instelindicatie
(groen) van MRCC met Stop &
Go-functie over naar de
standby-indicatie (wit) van MRCC met
Stop & Go-functie.
xDe CANCEL schakelaar wordt
ingedrukt.
xHet rempedaal wordt ingetrapt.xDe keuzehendel staat in stand P
(parkeren), N (neutraal) of R
(achteruit).

Onder de volgende omstandigheden
wordt de annulerenindicatie van
MRCC met Stop & Go-functie
weergegeven in de
multi-informatiedisplay en is een
enkele pieptoon hoorbaar.
xHet DSC systeem is in werking
getreden.
xHet Smart Brake Support (SBS)
remhulpsysteem is in werking
getreden.
xBij het rijden op een
aflopende
helling gedurende langere tijd.
xEr is een probleem met het systeem.
xDe handrem wordt automatisch
aangetrokken wanneer de
in-stilstandpositie-houdenregeling
actief is.
xDe voorste radarsensor kan
doelobjecten niet detecteren (tijdens
regen, mist, sneeuw of andere
slechte weersomstandigheden, of
wanneer de grille vuil is).
xDe handrem is aangetrokken.xEen portier wordt geopend.xDe veiligheidsgordel van de
bestuurder is niet vastgemaakt.
xDe werkfrequentie van het remmen
met het MRCC systeem met Stop &
Go-functie is hoog.
Regeling hervatten
Als MRCC met Stop & Go-functie is
geannuleerd, kunt u de regeling
hervatten en terugkeren naar uw
eerder ingestelde snelheid door het
indrukken van de RES schakelaar nadat
aan alle bedieningsvoorwaarden is
voldaan.
OPMERKING
Als de ingestelde snelheid niet in de
display wordt aangegeven, wordt de
regeling niet hervat, ook niet als de RES
schakelaar wordt ingedrukt.
Systeem uitschakelen
Wanneer de MRCC schakelaar wordt
ingedrukt terwijl het MRCC systeem is
geactiveerd, wordt het MRCC systeem
uitgeschakeld.
▼In-stilstandpositie-houdenregeling
Wanneer MRCC met Stop &
Go-functie wordt gebruikt als de
volgafstandregeling actief is, wordt uw
auto tot stilstand gebracht wanneer
een voorliggend voertuig stopt.
Wanneer de auto tot stilstand wordt
gebracht en de
in-stilstandpositie-houdenregeling
Tijdens het rijden
i-ACTIVSENSE
4-166

xHet Smart Brake Support (SBS) remhulpsysteem is in werking getreden.xDe auto rijdt langdurig op een aflopende helling.xEr is een probleem met het systeem.xDe voorste radarsensor kan doelobjecten niet detecteren (tijdens regen, mist,
sneeuw of andere slechte weersomstandigheden, of wanneer de grille vuil is).
xDe handrem is aangetrokken.xEen portier wordt geopend.xDe veiligheidsgordel van de bestuurder is niet vastgemaakt.xDe werkfrequentie van het remmen met het CTS systeem is hoog.x(Model met automatische transmissie)
De handrem wordt automatisch aangetrokken wanneer de
in-stilstandpositie-houdenregeling actief is.
x(Model met handgeschakelde versnellingsbak)
xDe rijsnelheid neemt af tot onder 25 km/h.xDe versnellingshendel staat gedurende een bepaalde periode in de
neutraalstand.
xHet koppelingspedaal is gedurende een bepaalde periode ingetrapt.xDe motor slaat af.

Besturingshulpfunctie
Als zich een van de volgende gevallen voordoet, wordt de besturingshulpfunctie
tijdelijk uitgeschakeld.
xDe volgafstandregelingsfunctie wordt geannuleerd.xWitte (gele) rijstrookstrepen niet kunnen worden gedetecteerd of een voorliggend
voertuig kan niet worden herkend.
xDe rijsnelheid is meer dan ongeveer 60 km/h.xHet gaspedaal wordt bediend.xDe richtingaanwijzerhendel wordt bediend.xDe auto rijdt door een scherpe bocht.xWanneer de rijstrook buitengewoon smal of breed is.xDe auto kruist een rijstrookstreep.xDe bestuurder neemt zijn/haar handen van het stuurwiel af.xHet stuurwiel wordt abrupt gedraaid.xEr is een probleem met het systeem.xDe temperatuur in de vooruitrijcamera (FSC) is te hoog of te laag.xDe voorruit rond de vooruitrijcamera (FSC) is beslagen.xDe voorruit rondom de vooruitrijcamera (FSC) wordt door een obstakel
geblokkeerd, waardoor het uitzicht naar voren belemmerd wordt.

Tijdens het rijden
i-ACTIVSENSE
4-180

Smart Brake Support
(SBS)
*
▼Smart Brake Support (SBS)
De SBS waarschuwt de bestuurder
voor een mogelijke botsing door
middel van de
waarschuwingsindicaties in de display
en een waarschuwingsgeluid als de
voorste radarsensor en de
vooruitrijcamera (FSC) bepalen dat er
kans is op een botsing met een
voorliggend voertuig , voetganger of
fiets. Als verder een botsing
onvermijdelijk is, wordt de
automatische remregeling uitgevoerd
om schade in het geval van een botsing
te verminderen. Wanneer de
bestuurder het rempedaal intrapt,
worden de remmen als extra hulp hard
en snel aangetrokken.
(Modellen met Driver Monitoring
(DM))
Wanneer de SBS aan de hand van de
Driver Monitoring-camera bepaalt dat
de bestuurder niet op de weg let en ze
tevens oordeelt dat het risico van een
botsing met een obstakel aanwezig is,
dan activeert het SBS de
botsingwaarschuwing sneller dan
normaal.
WAARSCHUWING
Vertrouw niet blindelings op het SBS
systeem:
De SBS is enkel bestemd om in het
geval van een botsing schade te
verminderen.
De mogelijkheid voor het bespeuren
van obstakels is beperkt afhankelijk van
de obstakels, weersomstandigheden of
verkeerssituaties. Wanneer u overmatig
op het systeem vertrouwt en daardoor
het gaspedaal of rempedaal per
ongeluk intrapt, kan dit een ongeluk
veroorzaken.
OPGELET
Schakel in de volgende gevallen het
systeem uit om onverwachte effecten
te voorkomen.
¾De auto wordt gesleept of sleept een
ander voertuig.
¾De auto staat op een rollenbank.
¾Bij het rijden op slechte wegen of op
plaatsen met dicht gras of
off-road.
Zie de volgende pagina voor hoe u
het systeem kunt uitschakelen.
Zie “Stopzetten van de werking van
het Smart Brake Support (SBS)
remhulpsysteem” op pagina 4-199.
Bedieningsvoorwaarden
De SBS functioneert wanneer aan alle
onderstaande voorwaarden is voldaan.
xHet contact wordt op ON gezet.xDe SBS is ingeschakeld.xDe i-ACTIVSENSE
waarschuwingsindicatie/het
waarschuwingslampje is niet aan.
x(Object is voorliggend voertuig)
De rijsnelheid is ongeveer 4 km/h of
hoger.
x(Object is een voetganger of fiets)
De rijsnelheid ligt tussen ongeveer
10 en 80 km/h.
xDe DSC werkt niet.
OPMERKING
xHet is mogelijk dat de SBS onder de
volgende omstandigheden niet
werkt.
Tijdens het rijden
i-ACTIVSENSE
*Bepaalde modellen.4-197
