5297-3. Arbeten som du kan göra själv
OM47C99SE
7
Underhåll och skötsel

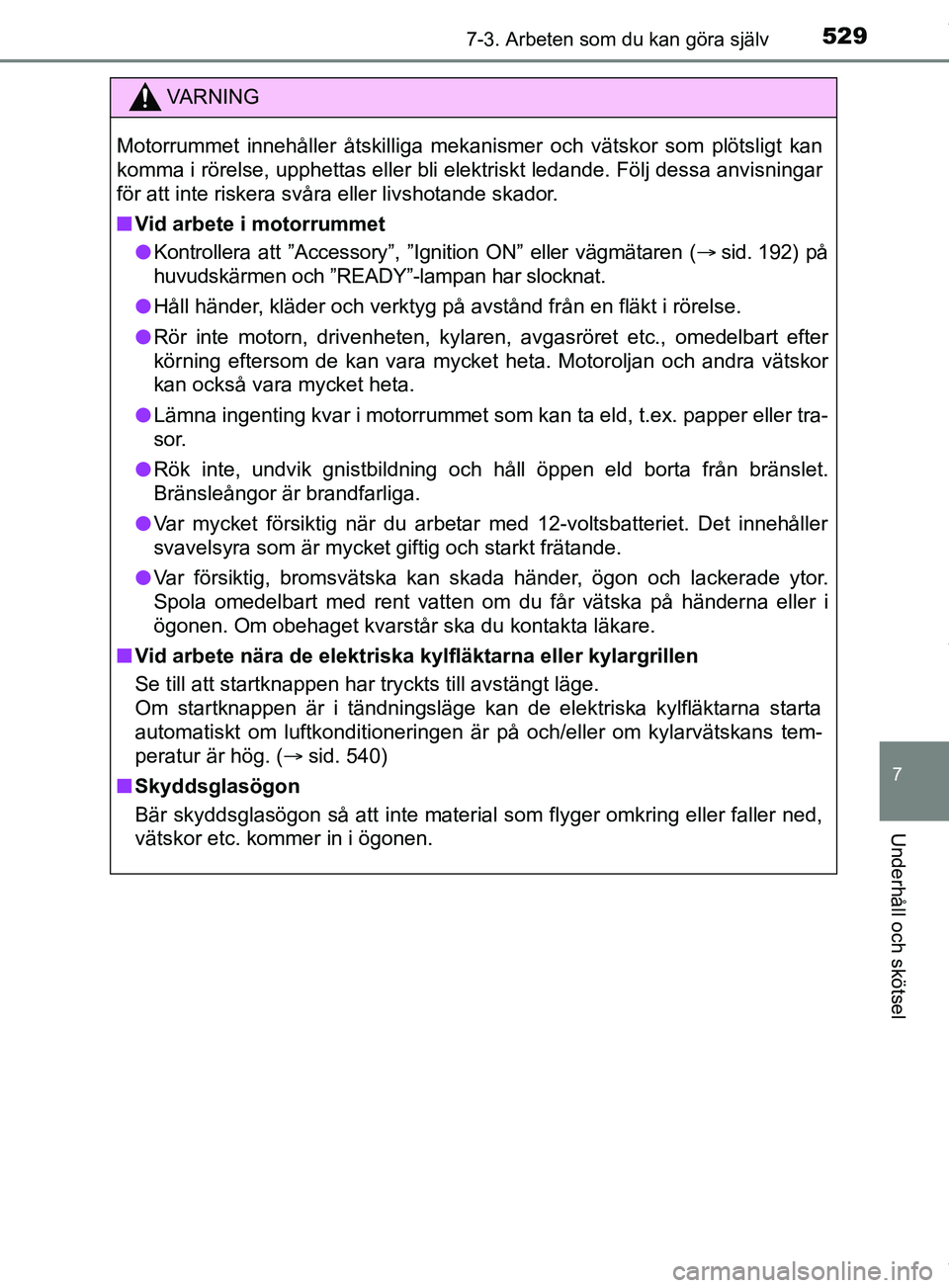

VARNING
Motorrummet innehåller åtskilliga mekanismer och vätskor som plötsligt kan
komma i rörelse, upphettas eller bli elektriskt ledande. Följ dessa anvisningar
för att inte riskera svåra eller livshotande skador.
n Vid arbete i motorrummet
l Kontrollera att ”Accessory”, ”Ignition ON” eller vägmätaren ( sid. 192) på
huvudskärmen och ”READY”-lampan har slocknat.
l Håll händer, kläder och verktyg på avstånd från en fläkt i rörelse.
l Rör inte motorn, drivenheten, kylaren, avgasröret etc., omedelbart efter
körning eftersom de kan vara mycket heta. Motoroljan och andra vätskor
kan också vara mycket heta.
l Lämna ingenting kvar i motorrummet som kan ta eld, t.ex. papper eller tra-
sor.
l Rök inte, undvik gnistbildning och håll öppen eld borta från bränslet.
Bränsleångor är brandfarliga.
l Var mycket försiktig när du arbetar med 12-voltsbatteriet. Det innehåller
svavelsyra som är mycket giftig och starkt frätande.
l Var försiktig, bromsvätska kan skada händer, ögon och lackerade ytor.
Spola omedelbart med rent vatten om du får vätska på händerna eller i
ögonen. Om obehaget kvarstår ska du kontakta läkare.
n Vid arbete nära de elektriska kylfläktarna eller kylargrillen
Se till att startknappen har tryckts till avstängt läge.
Om startknappen är i tändningsläge kan de elektriska kylfläk\
tarna starta
automatiskt om luftkonditioneringen är på och/eller om kylarvätskans tem-
peratur är hög. ( sid. 540)
n Skyddsglasögon
Bär skyddsglasögon så att inte material som flyger omkring eller faller ned,
vätskor etc. kommer in i ögonen.
OM47C99SE.book Page 529 Tuesday, July 17, 2018 12:40 PM

5307-3. Arbeten som du kan göra själv

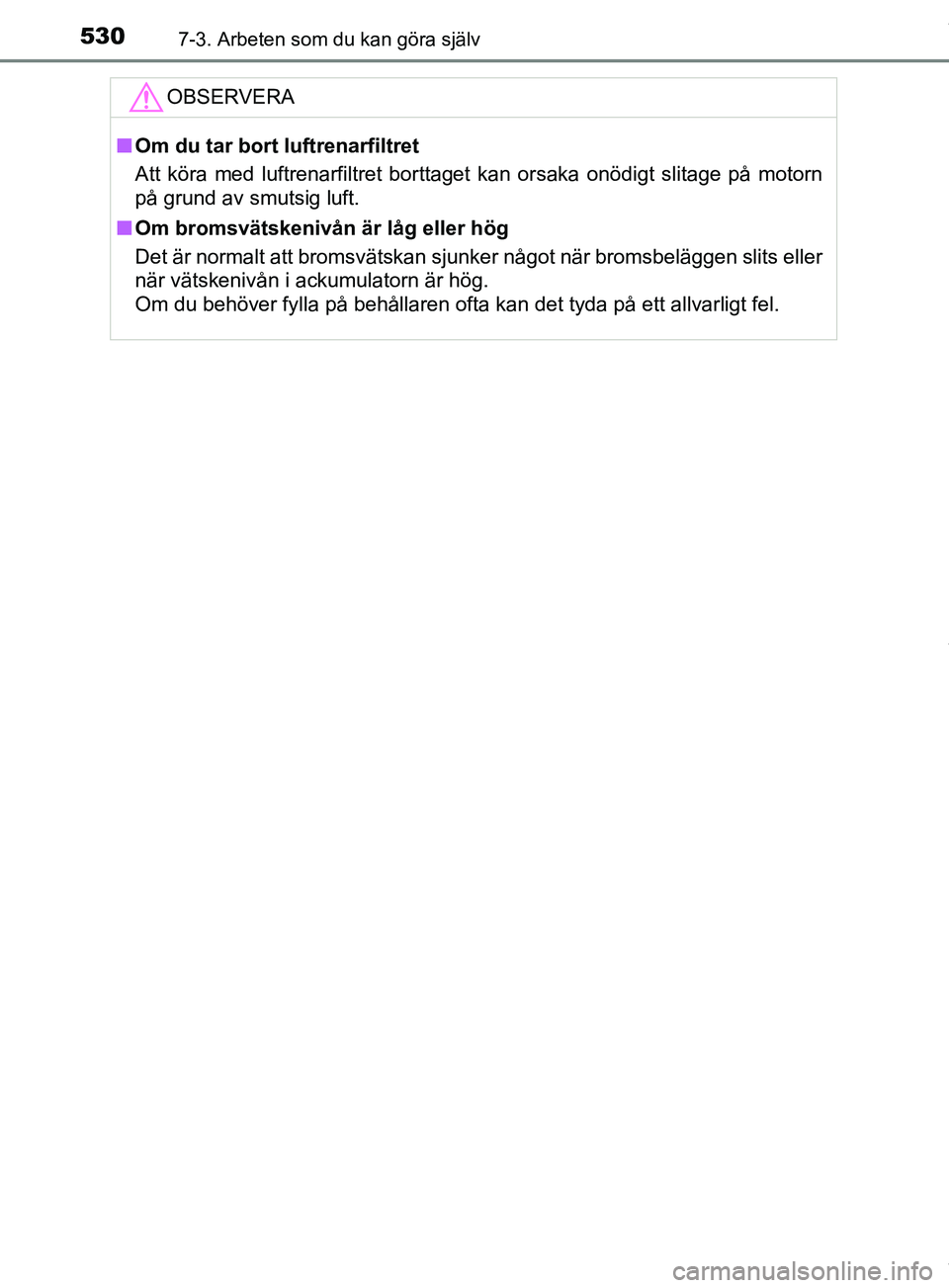

OM47C99SEOBSERVERA
n
Om du tar bort luftrenarfiltret
Att köra med luftrenarfiltret borttaget kan orsaka onödigt slitage på motorn
på grund av smutsig luft.
n Om bromsvätskenivån är låg eller hög
Det är normalt att bromsvätskan sjunker något när bromsbeläggen slits eller
när vätskenivån i ackumulatorn är hög.
Om du behöver fylla på behållaren ofta kan det tyda på ett allvarligt fel.
OM47C99SE.book Page 530 Tuesday, July 17, 2018 12:40 PM

5317-3. Arbeten som du kan göra själv
OM47C99SE
7
Underhåll och skötsel

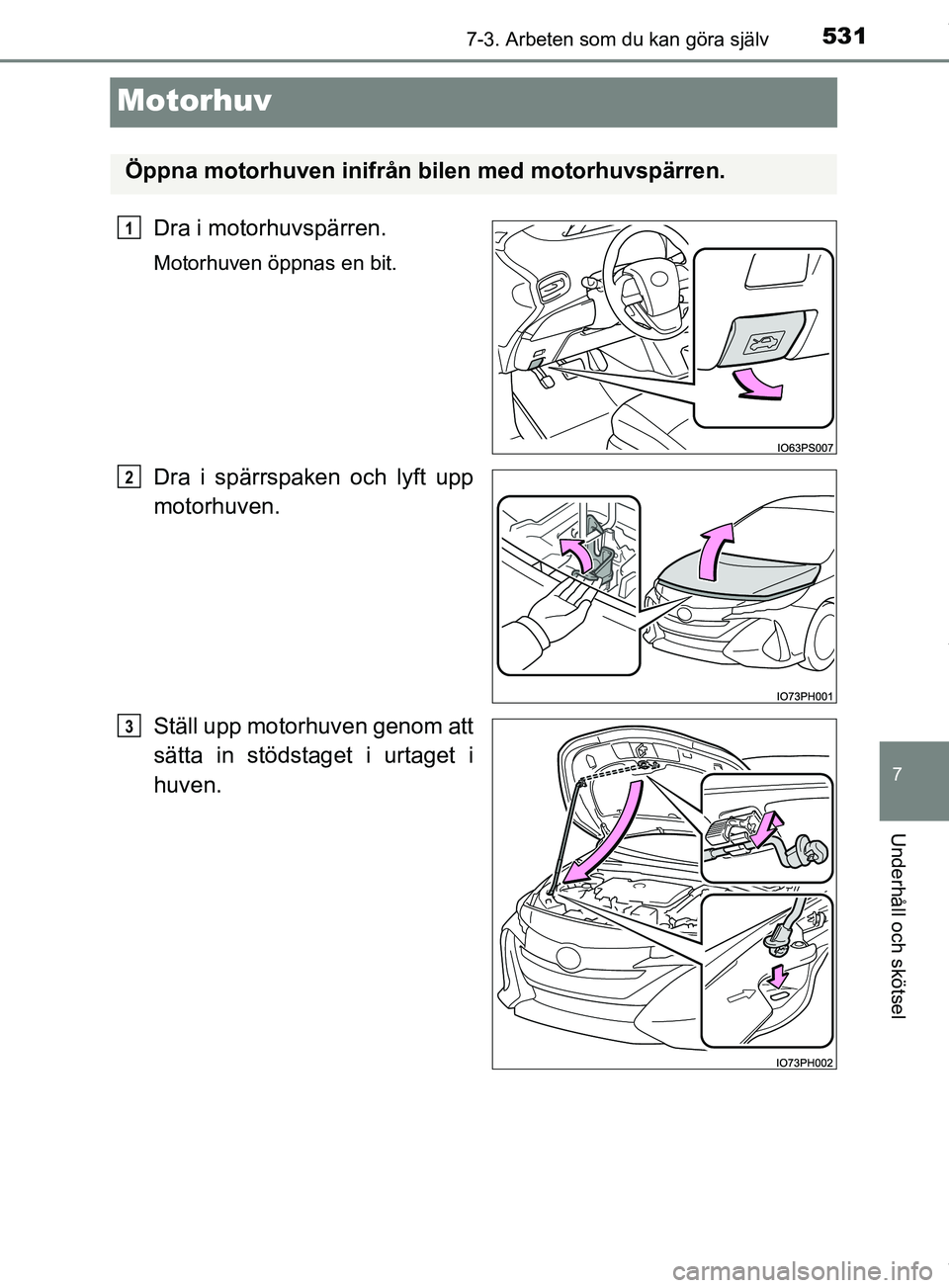

Motorhuv
Dra i motorhuvspärren.
Motorhuven öppnas en bit.
Dra i spärrspaken och lyft upp
motorhuven.
Ställ upp motorhuven genom att
sätta in stödstaget i urtaget i
huven.
Öppna motorhuven inifrån bilen med motorhuvspärren.
1
2
3
OM47C99SE.book Page 531 Tuesday, July 17, 2018 12:40 PM

5327-3. Arbeten som du kan göra själv
OM47C99SE

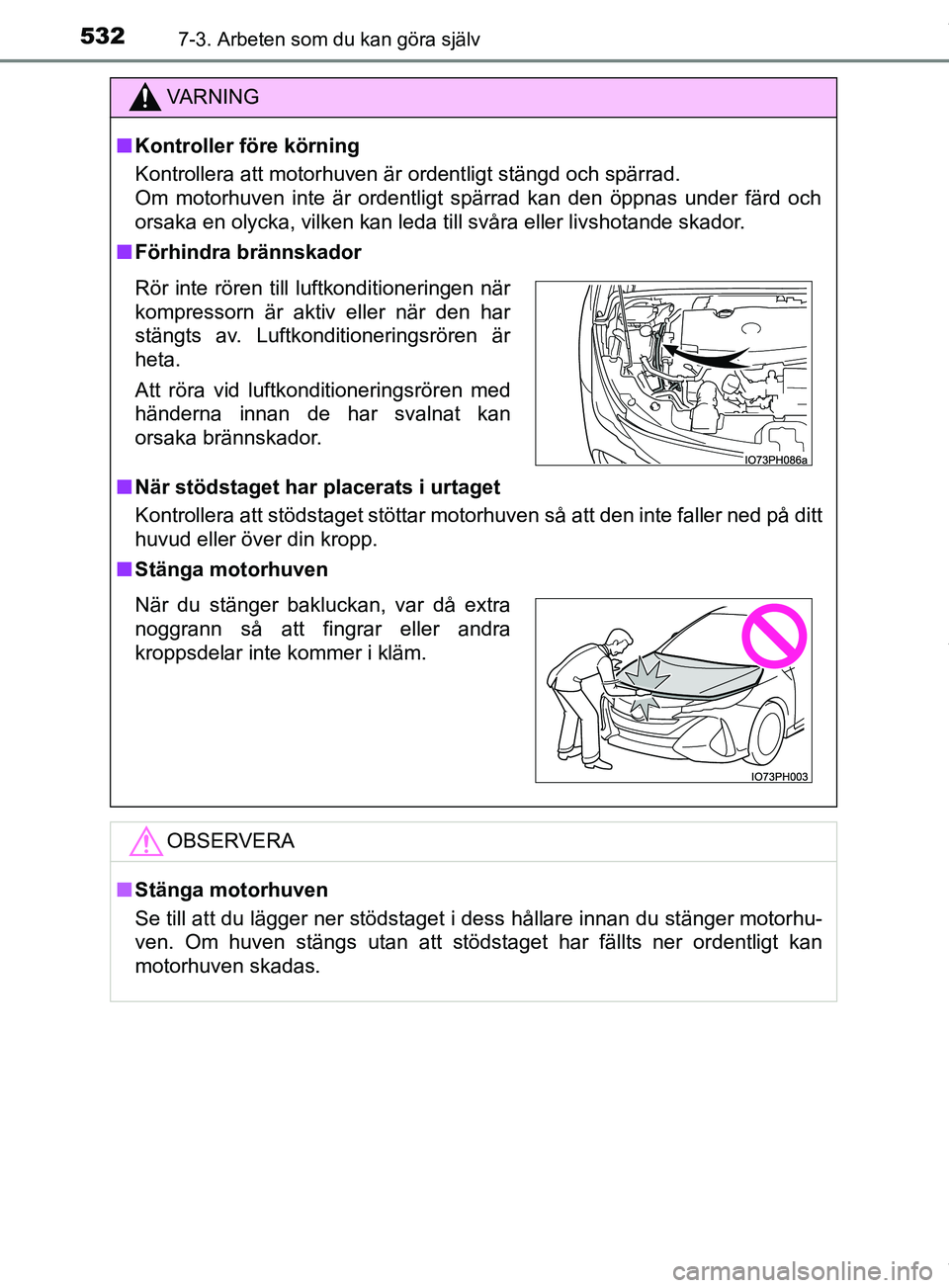

VARNING
n Kontroller före körning
Kontrollera att motorhuven är ordentligt stängd och spärrad.
Om motorhuven inte är ordentligt spärrad kan den öppnas under färd och
orsaka en olycka, vilken kan leda till svåra eller livshotande skador.
n Förhindra brännskador
n När stödstaget har placerats i urtaget
Kontrollera att stödstaget stöttar motorhuven så att den inte faller ned på ditt
huvud eller över din kropp.
n Stänga motorhuven
OBSERVERA
nStänga motorhuven
Se till att du lägger ner stödstaget i dess hållare innan du stänger motorhu-
ven. Om huven stängs utan att stödstaget har fällts ner ordentligt kan
motorhuven skadas.
Rör inte rören till luftkonditioneringen när
kompressorn är aktiv eller när den har
stängts av. Luftkonditioneringsrören är
heta.
Att röra vid luftkonditioneringsrören med
händerna innan de har svalnat kan
orsaka brännskador.
När du stänger bakluckan, var då extra
noggrann så att fingrar eller andra
kroppsdelar inte kommer i kläm.
OM47C99SE.book Page 532 Tuesday, July 17, 2018 12:40 PM

5337-3. Arbeten som du kan göra själv
OM47C99SE
7
Underhåll och skötsel

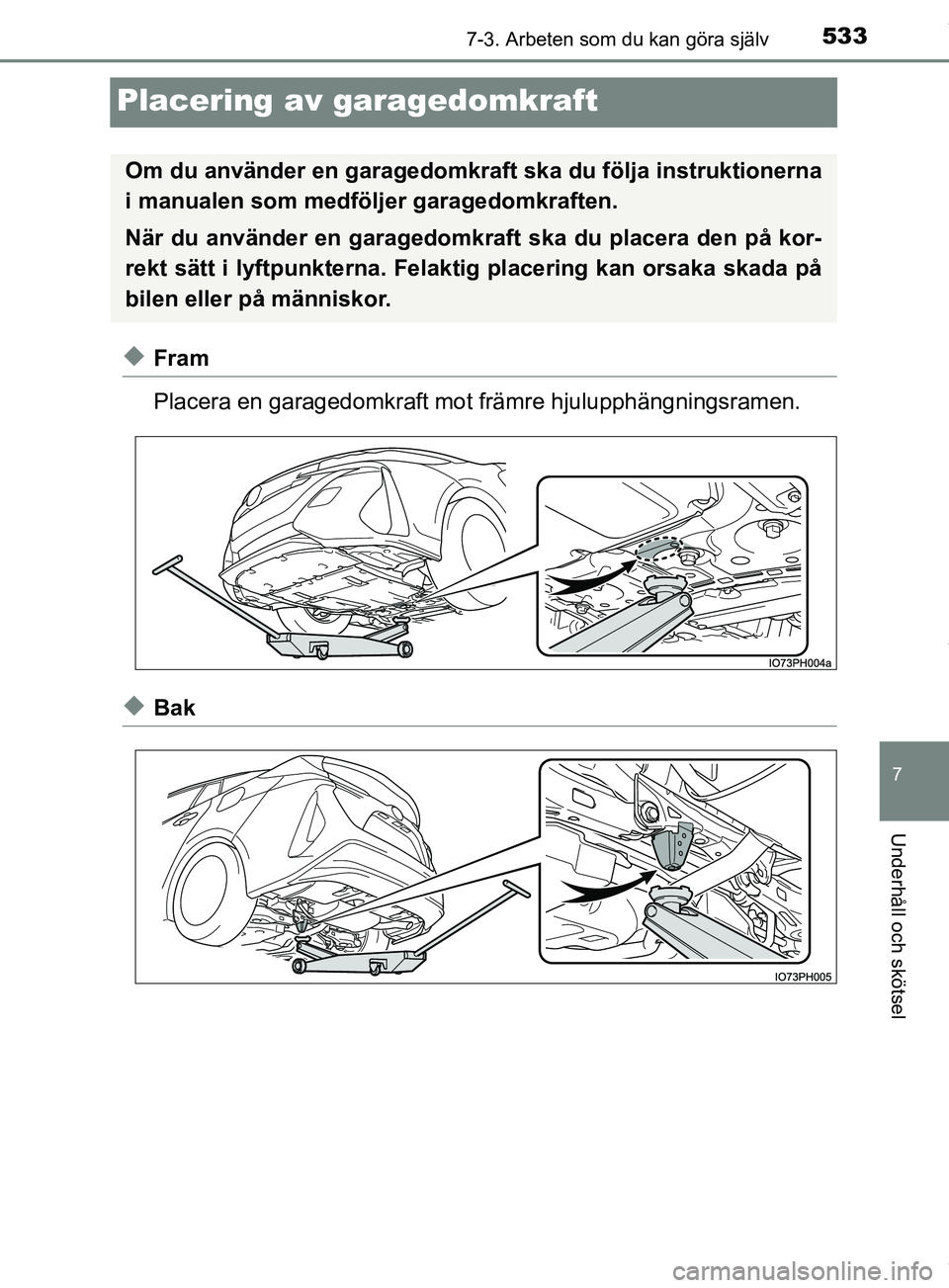

Placering av garagedomkraft
uFram
Placera en garagedomkraft mot främre hjulupphängningsramen.
uBak
Om du använder en garagedomkraft ska du följa instruktionerna
i manualen som medföljer garagedomkraften.
När du använder en garagedomkraft ska du placera den på kor-
rekt sätt i lyftpunkterna. Felaktig placering kan orsaka skada på
bilen eller på människor.
OM47C99SE.book Page 533 Tuesday, July 17, 2018 12:40 PM

5347-3. Arbeten som du kan göra själv
OM47C99SE

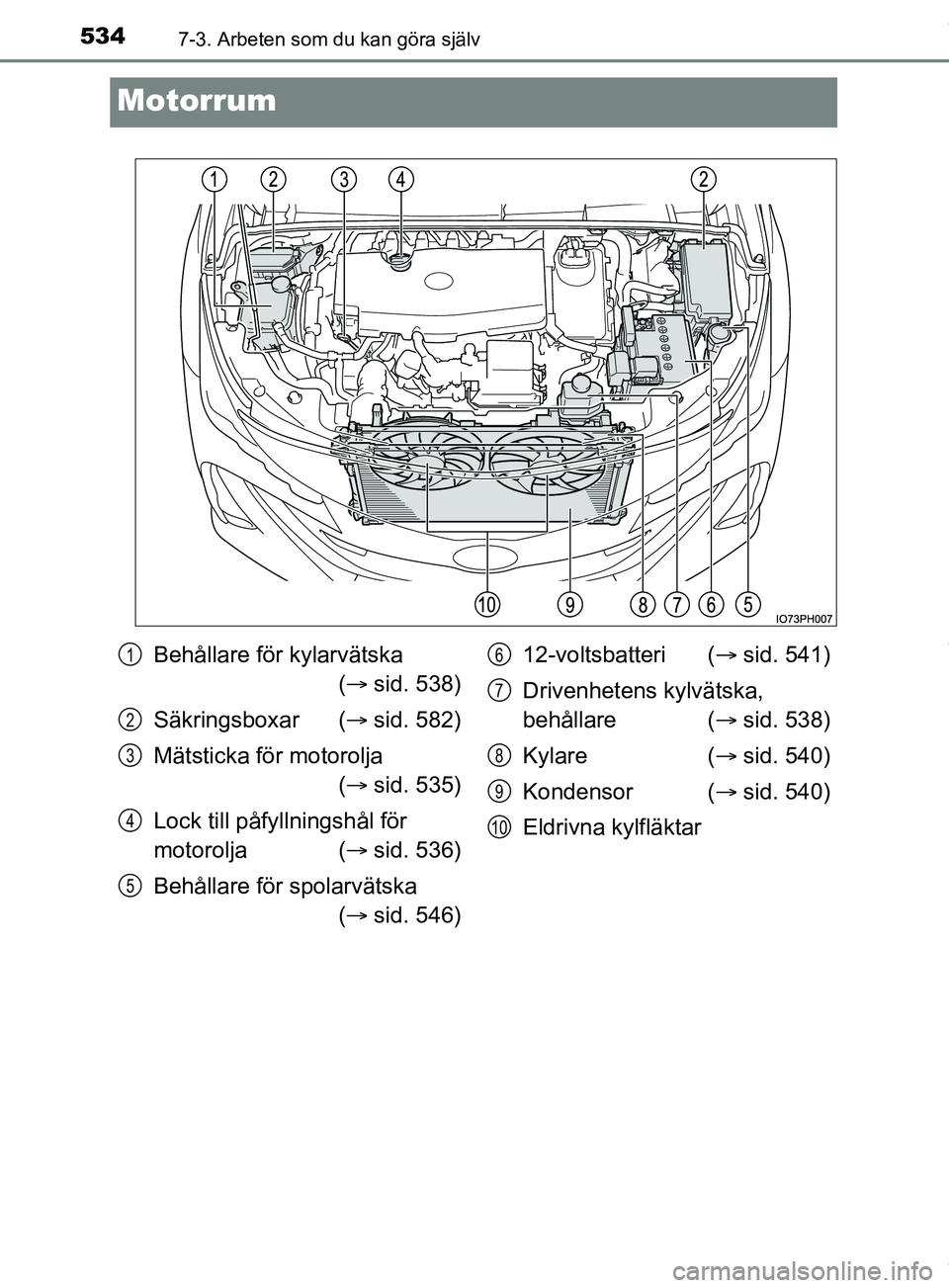

Motorrum
Behållare för kylarvätska ( sid. 538)
Säkringsboxar ( sid. 582)
Mätsticka för motorolja ( sid. 535)
Lock till påfy llningshål för
motorolja ( sid. 536)
Behållare för spolarvätska ( sid. 546) 12-voltsbatteri (
sid. 541)
Drivenhetens kylvätska,
behållare ( sid. 538)
Kylare ( sid. 540)
Kondensor ( sid. 540)
Eldrivna kylfläktar1
2
3
4
5
6
7
8
9
10
OM47C99SE.book Page 534 Tuesday, July 17, 2018 12:40 PM

5357-3. Arbeten som du kan göra själv
OM47C99SE
7
Underhåll och skötsel

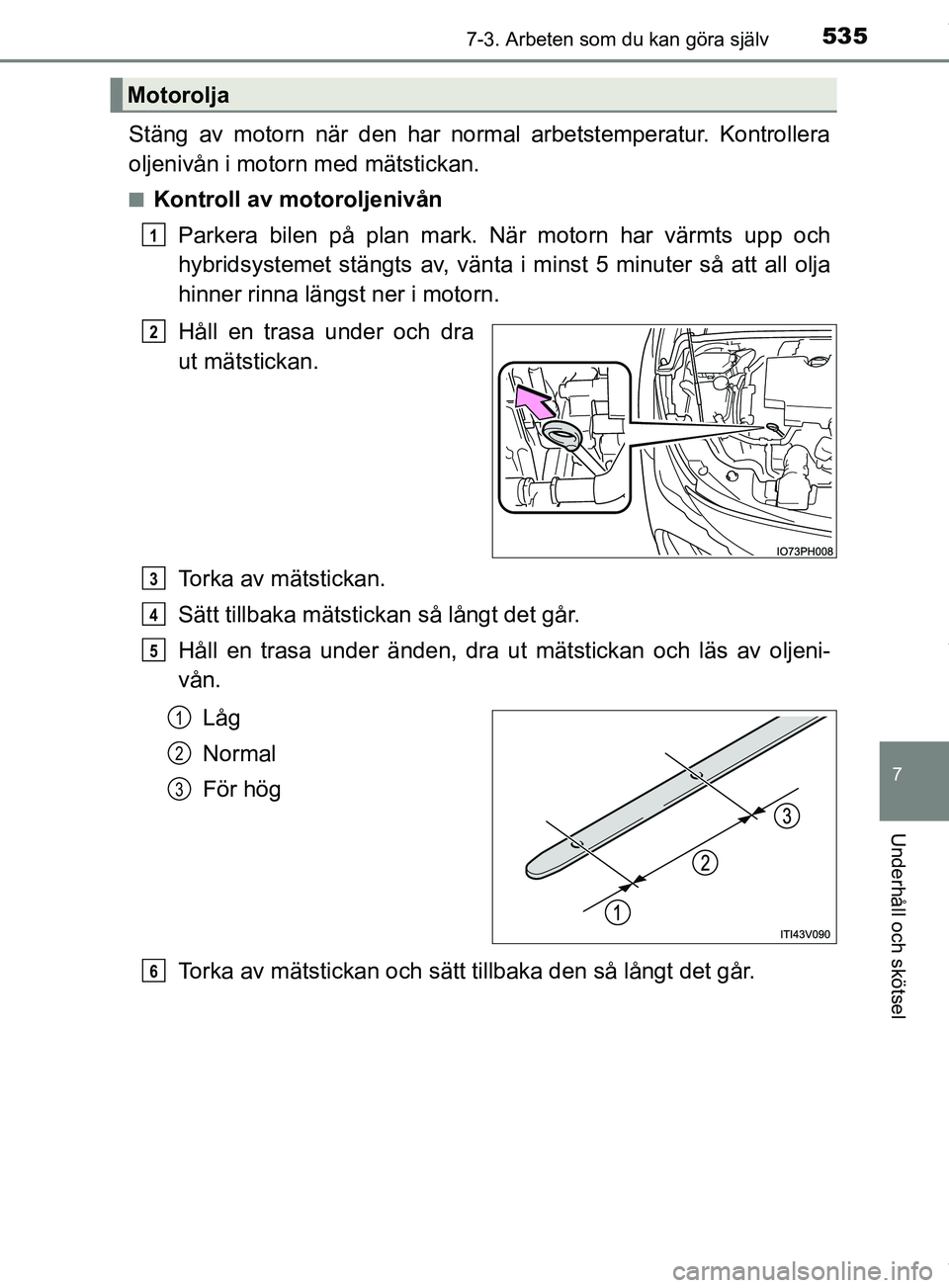

Stäng av motorn när den har normal arbetstemperatur. Kontrollera
oljenivån i motorn med mätstickan.
nKontroll av motoroljenivånParkera bilen på plan mark. När motorn har värmts upp och
hybridsystemet stängts av, vänta i minst 5 minuter så att all olja
hinner rinna längst ner i motorn.
Håll en trasa under och dra
ut mätstickan.
Torka av mätstickan.
Sätt tillbaka mätstickan så långt det går.
Håll en trasa under änden, dra ut mätstickan och läs av oljeni-
vån.
Låg
Normal
För hög
Torka av mätstickan och sätt tillbaka den så långt det går.
Motorolja
1
2
3
4
5
1
2
3
6
OM47C99SE.book Page 535 Tuesday, July 17, 2018 12:40 PM

5367-3. Arbeten som du kan göra själv
OM47C99SEn

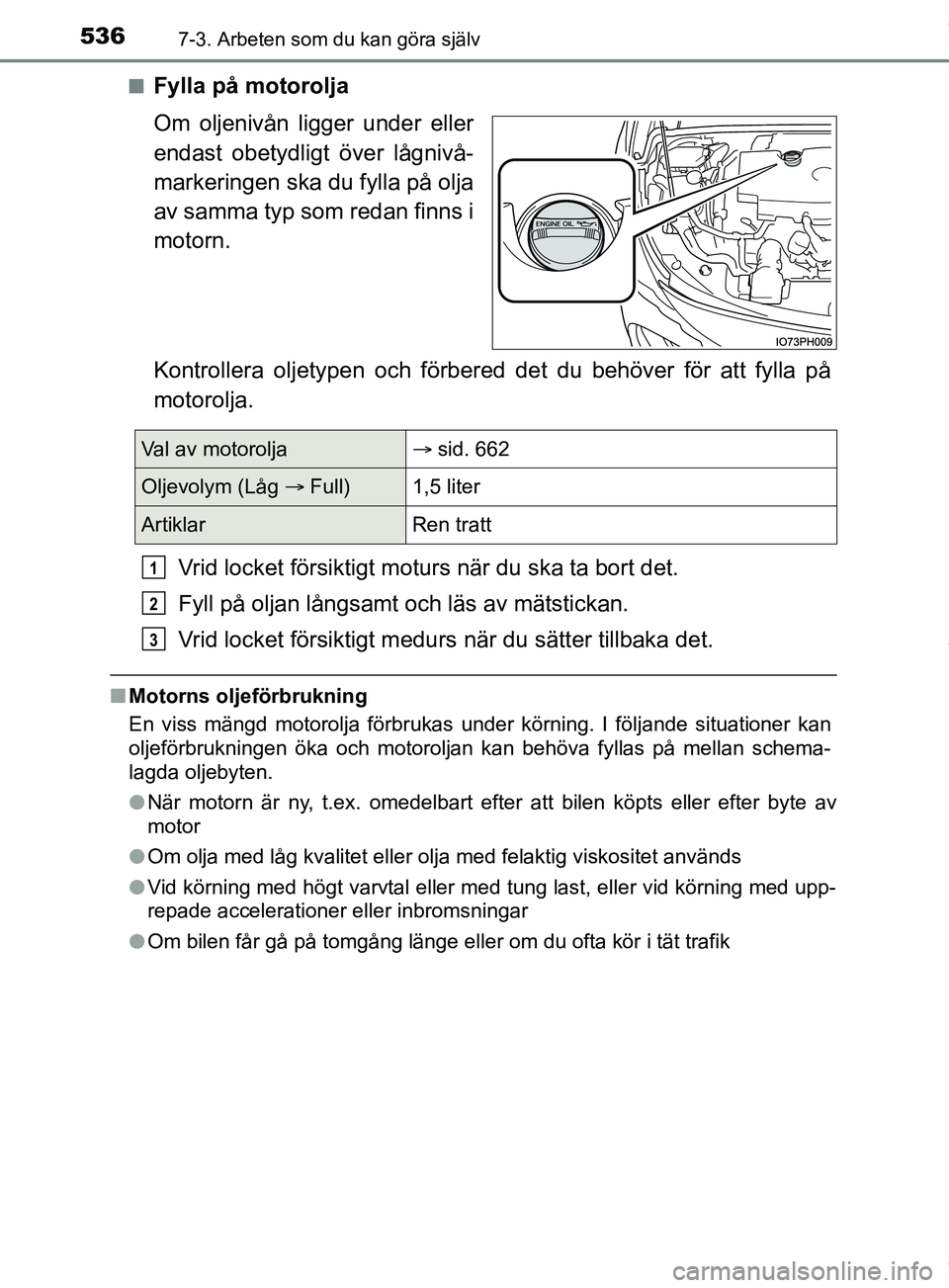

Fylla på motorolja
Om oljenivån ligger under eller
endast obetydligt över lågnivå-
markeringen ska du fylla på olja
av samma typ som redan finns i
motorn.
Kontrollera oljetypen och förbered det du behöver för att fylla på
motorolja.
Vrid locket försiktigt moturs när du ska ta bort det.
Fyll på oljan långsamt och läs av mätstickan.
Vrid locket försiktigt medurs när du sätter tillbaka det.
nMotorns oljeförbrukning
En viss mängd motorolja förbrukas under körning. I följande situationer kan
oljeförbrukningen öka och motoroljan kan behöva fyllas på mellan schema-
lagda oljebyten.
lNär motorn är ny, t.ex. omedelbart efter att bilen köpts eller efter byte av
motor
l Om olja med låg kvalitet eller olja med felaktig viskositet används
l Vid körning med högt varvtal eller med tung last, eller vid körning med upp-
repade accelerationer eller inbromsningar
l Om bilen får gå på tomgång länge eller om du ofta kör i tät trafik
Val av motorolja sid. 662
Oljevolym (Låg Full)1,5 liter
ArtiklarRen tratt
1
2
3
OM47C99SE.book Page 536 Tuesday, July 17, 2018 12:40 PM
