2018 TOYOTA PRIUS PLUG-IN HYBRID Bruksanvisningar (in Swedish)

657

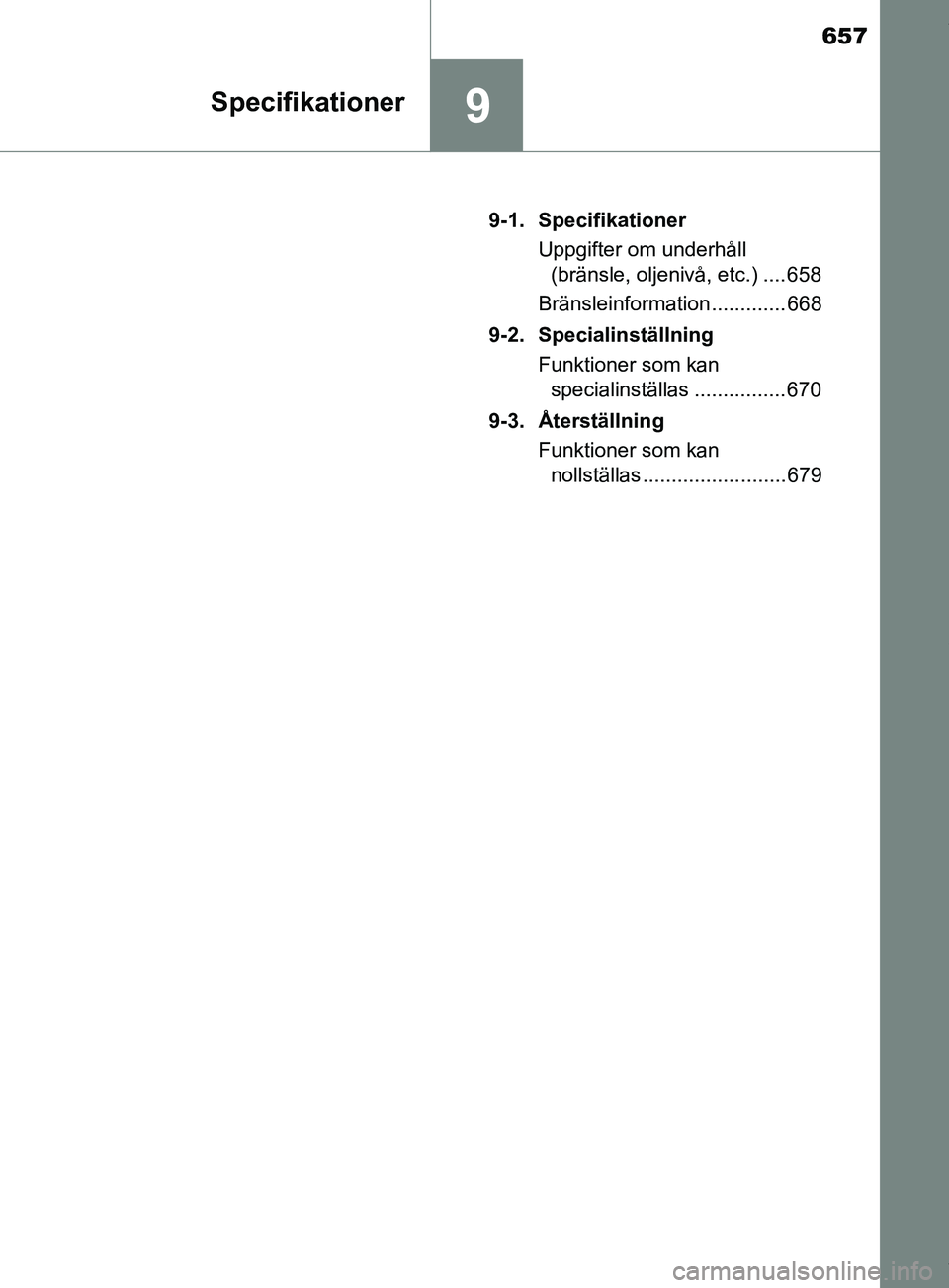

9Specifikationer
OM47C99SE9-1. Specifikationer
Uppgifter om underhåll (bränsle, oljenivå, etc.) .... 658
Bränsleinformation ............. 668
9-2. Specialinställning Funktioner som kanspecialinställas ................ 670
9-3. Återställning Funktioner som kan nollställas ......................... 679
OM47C99SE.book Page 657 Tuesday, July 17, 2018 12:40 PM

6589-1. Specifikationer
OM47C99SE

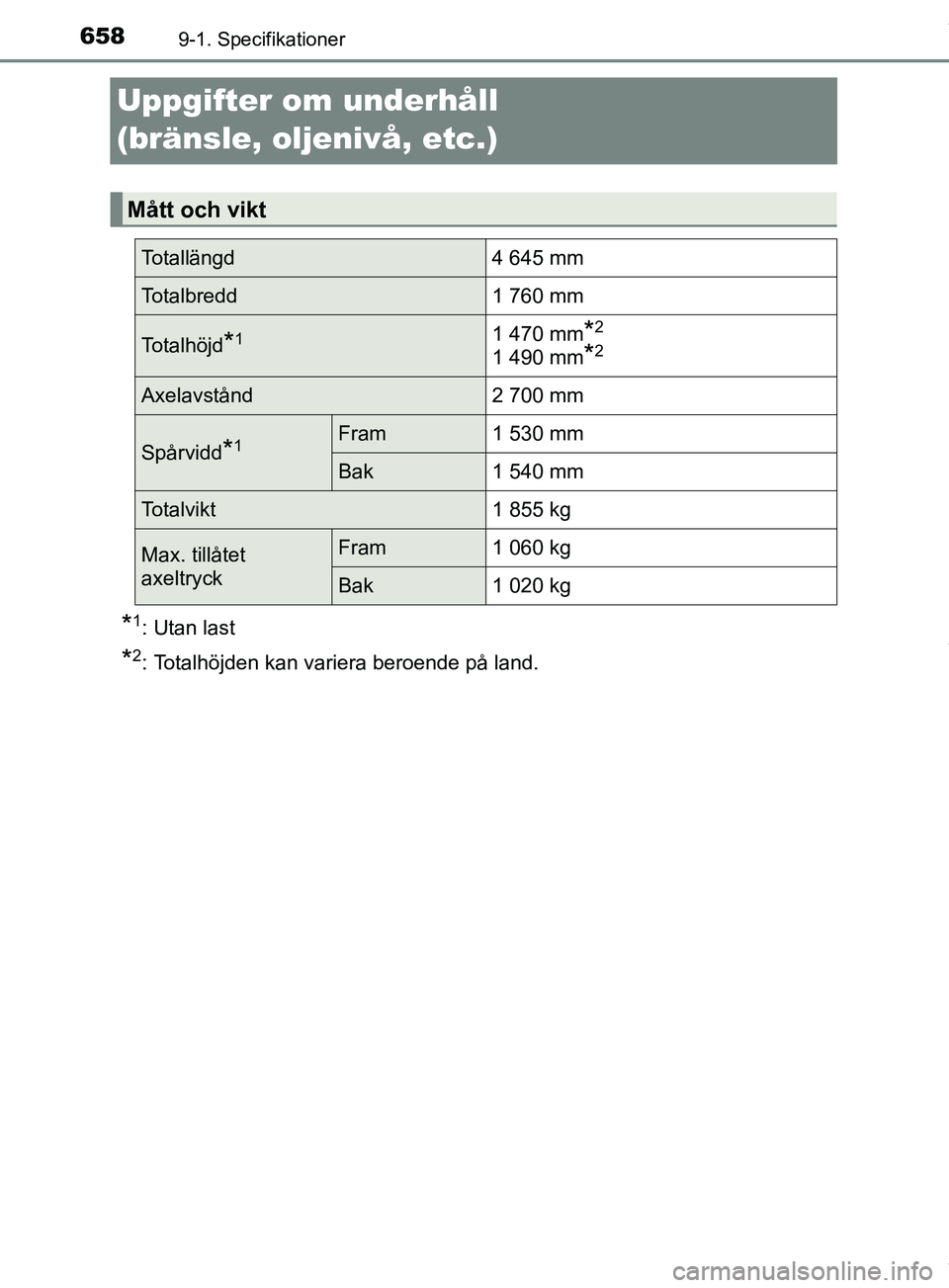

Uppgifter om underhåll
(bränsle, oljenivå, etc.)
*1: Utan last
*2: Totalhöjden kan variera beroende på land.
Mått och vikt
Totallängd4 645 mm
Totalbredd1 760 mm
Totalhöjd*11 470 mm*2
1 490 mm*2
Axelavstånd2 700 mm
Spårvidd*1Fram1 530 mm
Bak1 540 mm
Totalvikt1 855 kg
Max. tillåtet
axeltryckFram1 060 kg
Bak1 020 kg
OM47C99SE.book Page 658 Tuesday, July 17, 2018 12:40 PM

6599-1. Specifikationer
OM47C99SE
9
Specifikationer

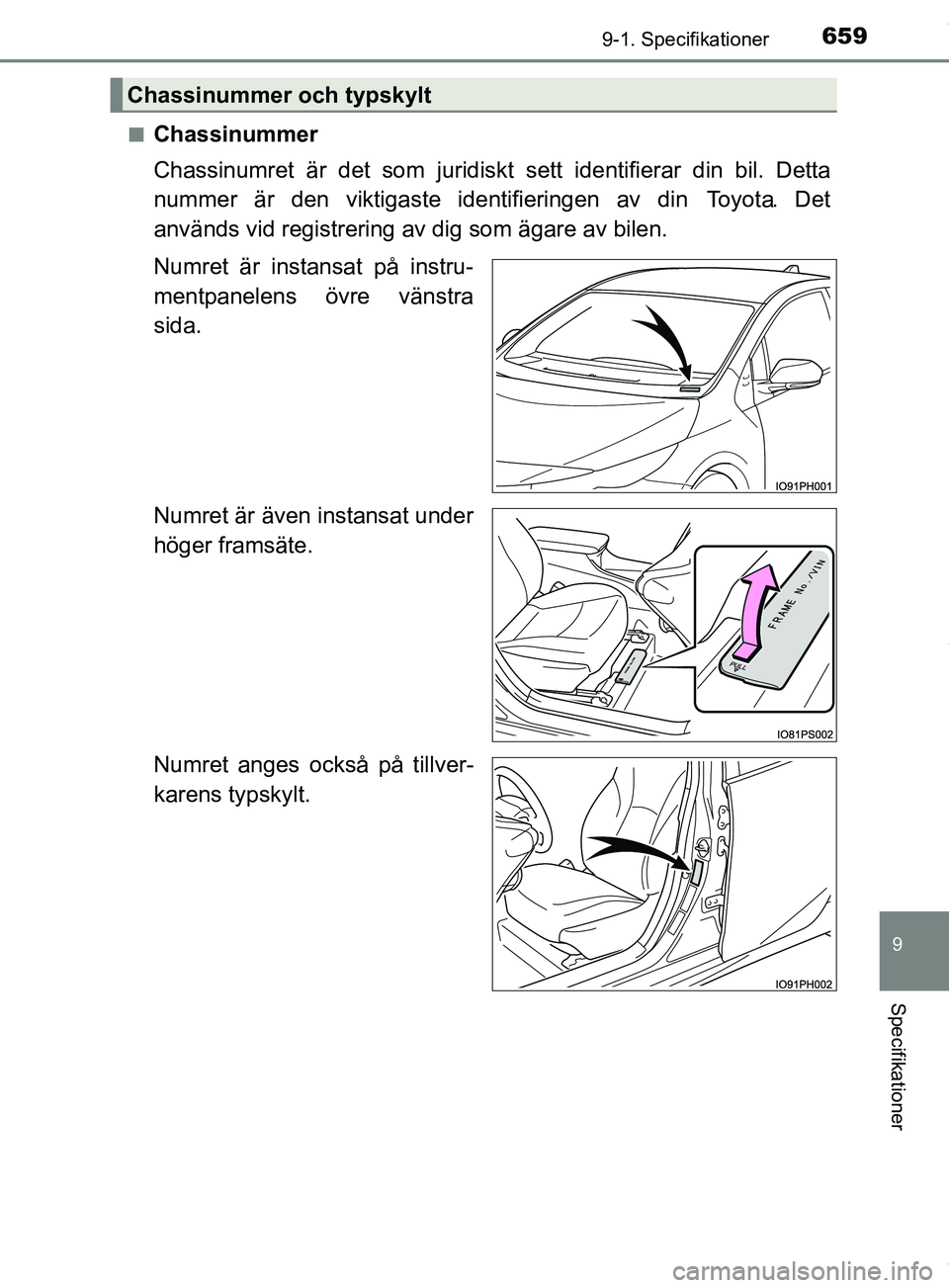

nChassinummer
Chassinumret är det som juridiskt sett identifierar din bil. Detta
nummer är den viktigaste identifieringen av din Toyota. Det
används vid registrering av dig som ägare av bilen.
Numret är instansat på instru-
mentpanelens övre vänstra
sida.
Numret är även instansat under
höger framsäte.
Numret anges också på tillver-
karens typskylt.
Chassinummer och typskylt
OM47C99SE.book Page 659 Tuesday, July 17, 2018 12:40 PM

6609-1. Specifikationer
OM47C99SEn

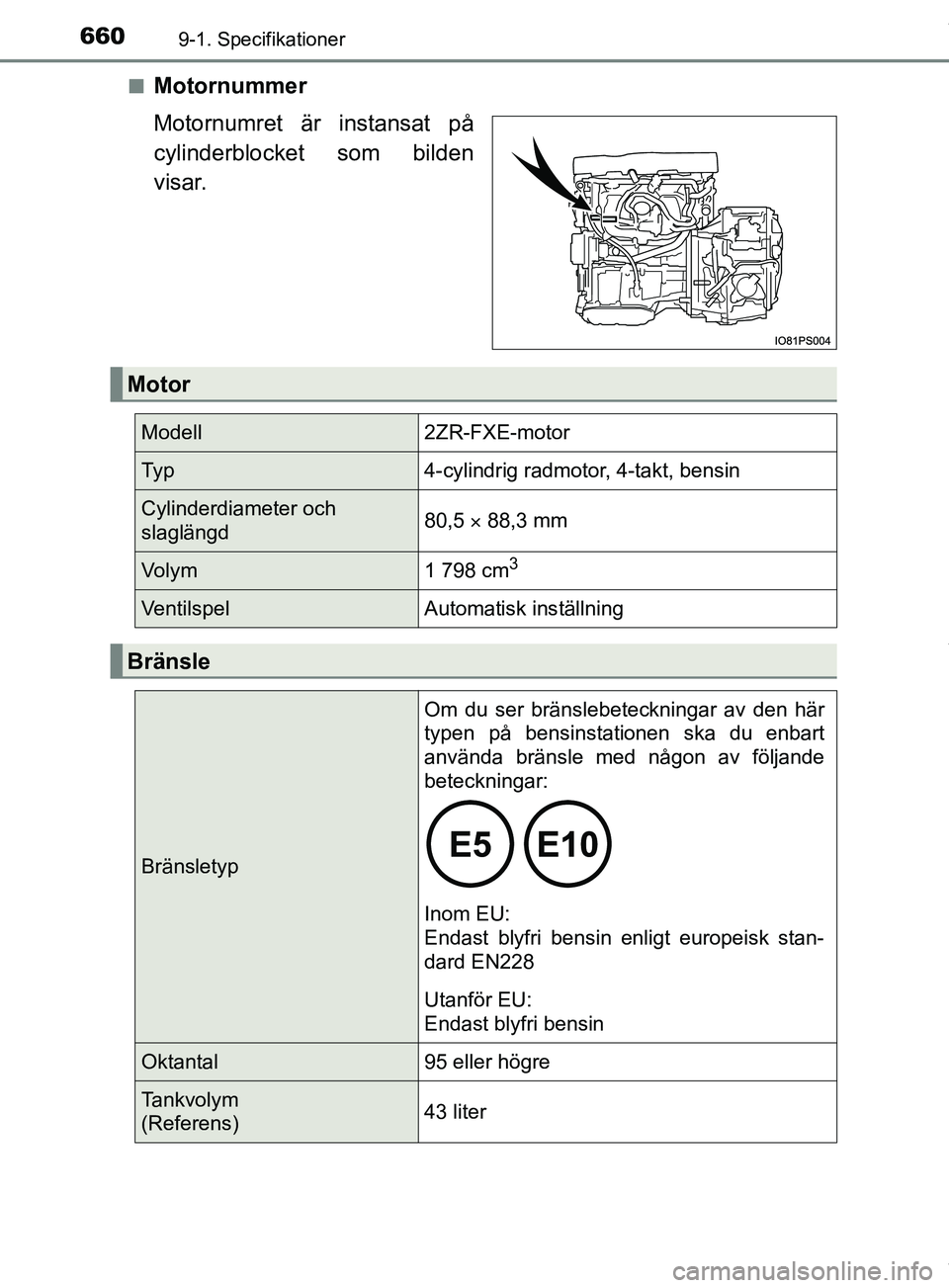

Motornummer
Motornumret är instansat på
cylinderblocket
som bilden
visar.
Motor
Modell2ZR-FXE-motor
Ty p4-cylindrig radmotor, 4-takt, bensin
Cylinderdiameter och
slaglängd80,5  88,3 mm
Volym1 798 cm3
VentilspelAutomatisk inställning
Bränsle
Bränsletyp
Om du ser bränslebeteckningar av den här
typen på bensinstationen ska du enbart
använda bränsle med någon av följande
beteckningar:

Inom EU:
Endast blyfri bensin enligt europeisk stan-
dard EN228
Utanför EU:
Endast blyfri bensin
Oktantal95 eller högre
Tankvolym
(Referens)43 liter
OM47C99SE.book Page 660 Tuesday, July 17, 2018 12:40 PM

6619-1. Specifikationer
OM47C99SE
9
Specifikationer

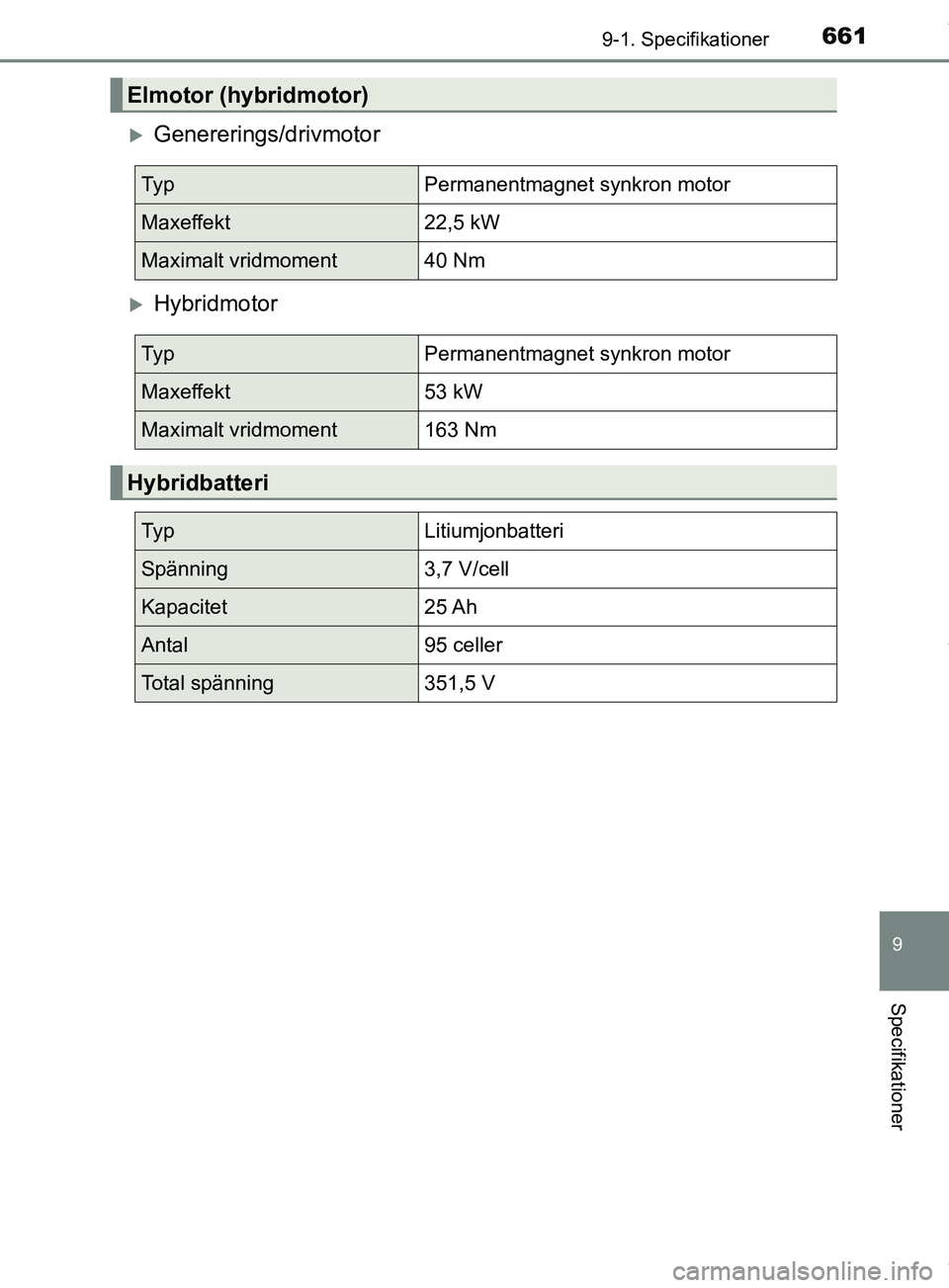

Genererings/drivmotor
Hybridmotor
Elmotor (hybridmotor)
Ty pPermanentmagnet synkron motor
Maxeffekt22,5 kW
Maximalt vridmoment40 Nm
Ty pPermanentmagnet synkron motor
Maxeffekt53 kW
Maximalt vridmoment163 Nm
Hybridbatteri
Ty pLitiumjonbatteri
Spänning3,7 V/cell
Kapacitet25 Ah
Antal95 celler
Total spänning351,5 V
OM47C99SE.book Page 661 Tuesday, July 17, 2018 12:40 PM

6629-1. Specifikationer
OM47C99SEn

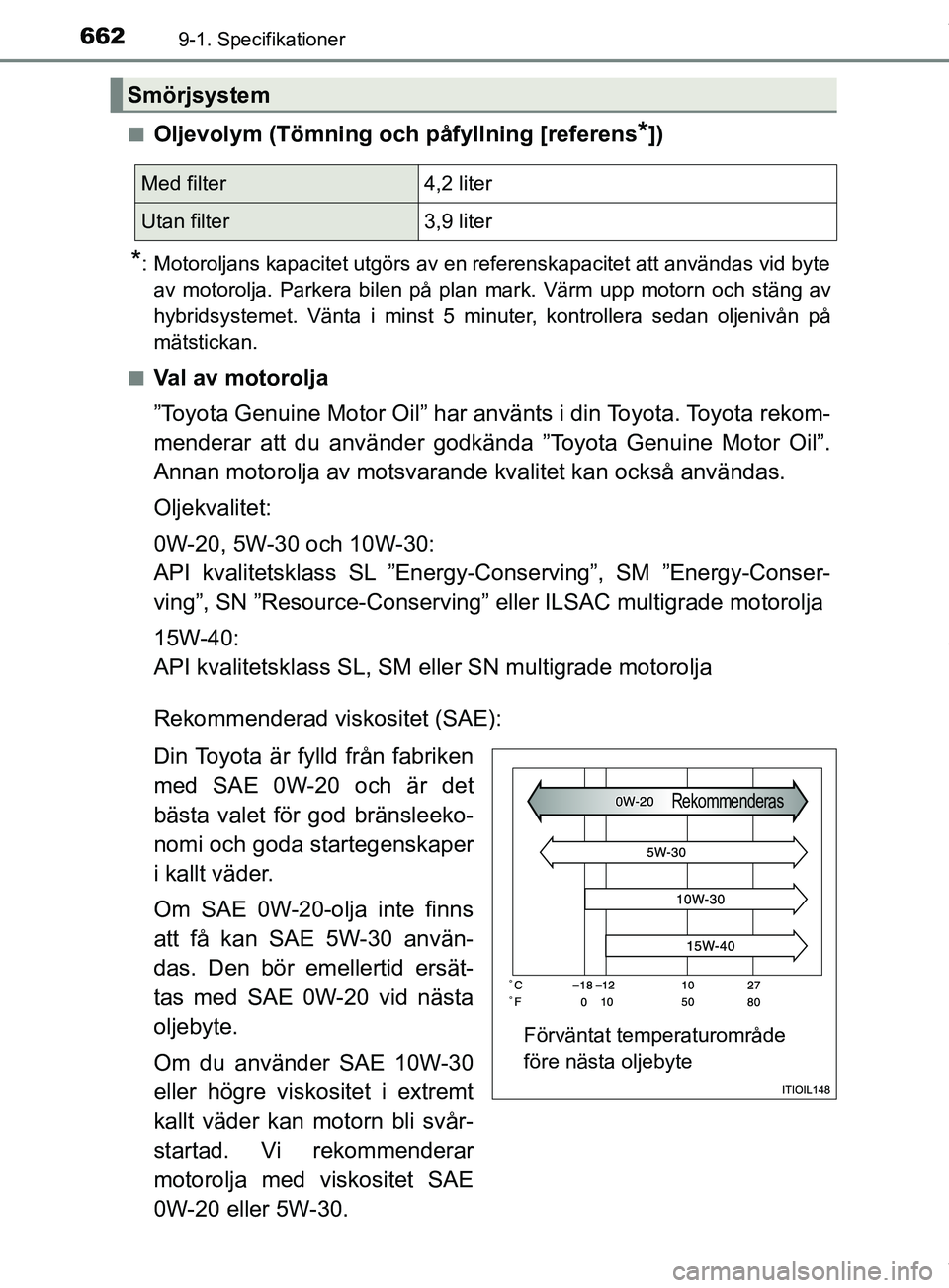

Oljevolym (Tömning och påfyllning [referens*])
*: Motoroljans kapacitet utgörs av en referenskapacitet att användas vid byte
av motorolja. Parkera bilen på plan mark. Värm upp motorn och stäng av
hybridsystemet. Vänta i minst 5 minuter, kontrollera sedan oljenivån på
mätstickan.
n
Val av motorolja
”Toyota Genuine Motor Oil” har använts i din Toyota. Toyota rekom-
menderar att du använder godkända ”Toyota Genuine Motor Oil”.
Annan motorolja av motsvarande kvalitet kan också användas.
Oljekvalitet:
0W-20, 5W-30 och 10W-30:
API kvalitetsklass SL ”Energy-C onserving”, SM ”Energy-Conser-
ving”, SN ”Resource-Conserving” eller ILSAC multigrade motorolja
15W-40:
API kvalitetsklass SL, SM eller SN multigrade motorolja
Rekommenderad viskositet (SAE):
Din Toyota är fylld från fabriken
med SAE 0W-20 och är det
bästa valet för god bränsleeko-
nomi och goda startegenskaper
i kallt väder.
Om SAE 0W-20-olja inte finns
att få kan SAE 5W-30 använ-
das. Den bör emellertid ersät-
tas med SAE 0W-20 vid nästa
oljebyte.
Om du använder SAE 10W-30
eller högre viskositet i extremt
kallt väder kan motorn bli svår-
startad. Vi rekommenderar
motorolja med viskositet SAE
0W-20 eller 5W-30.
Smörjsystem
Med filter4,2 liter
Utan filter3,9 liter
Förväntat temperaturområde
före nästa oljebyte
Rekommenderas
OM47C99SE.book Page 662 Tuesday, July 17, 2018 12:40 PM

6639-1. Specifikationer
OM47C99SE
9
Specifikationer
Oljeviskositet (0W-20 beskrivs här som exempel):• 0W i 0W-20 utgör måttet på den egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder. Oljor med en lägre siffra fram-
för W gör motorn mer lättstartad i kallt väder.
• 20 i 0W-20 utgör måttet på oljans viskositet vid hög temperatur.
En olja med hög viskositet (med högre värde) kan vara lämplig
att använda om bilen körs i höga hastigheter, eller med ovanligt
tung last.
Tolka etiketten på oljedunken:
Något av API-märkena, eller båda, finns på vissa oljeburkar/flaskor
för att hjälpa dig välja rätt olja.
API kvalitetsmärke
Övre delen: ”API SERVICE SN”
innebär oljans kvalitetsbeteck-
ning enligt American Petroleum
Institute (API).
Mittendelen: ”SAE 0W-20” inne-
bär viskositetsgraden enligt
SAE.
Nedre del: ”Resource-Conserving”
betyder att oljan har bränslebespa-
rande och miljöskyddande egen-
skaper.
ILSAC-godkännandemärke
ILSAC certifieringsmärke (International Lubricant Standardization and
Approval Committee) visas på behållarens framsida.
1
2
OM47C99SE.book Page 663 Tuesday, July 17, 2018 12:40 PM

6649-1. Specifikationer
OM47C99SE

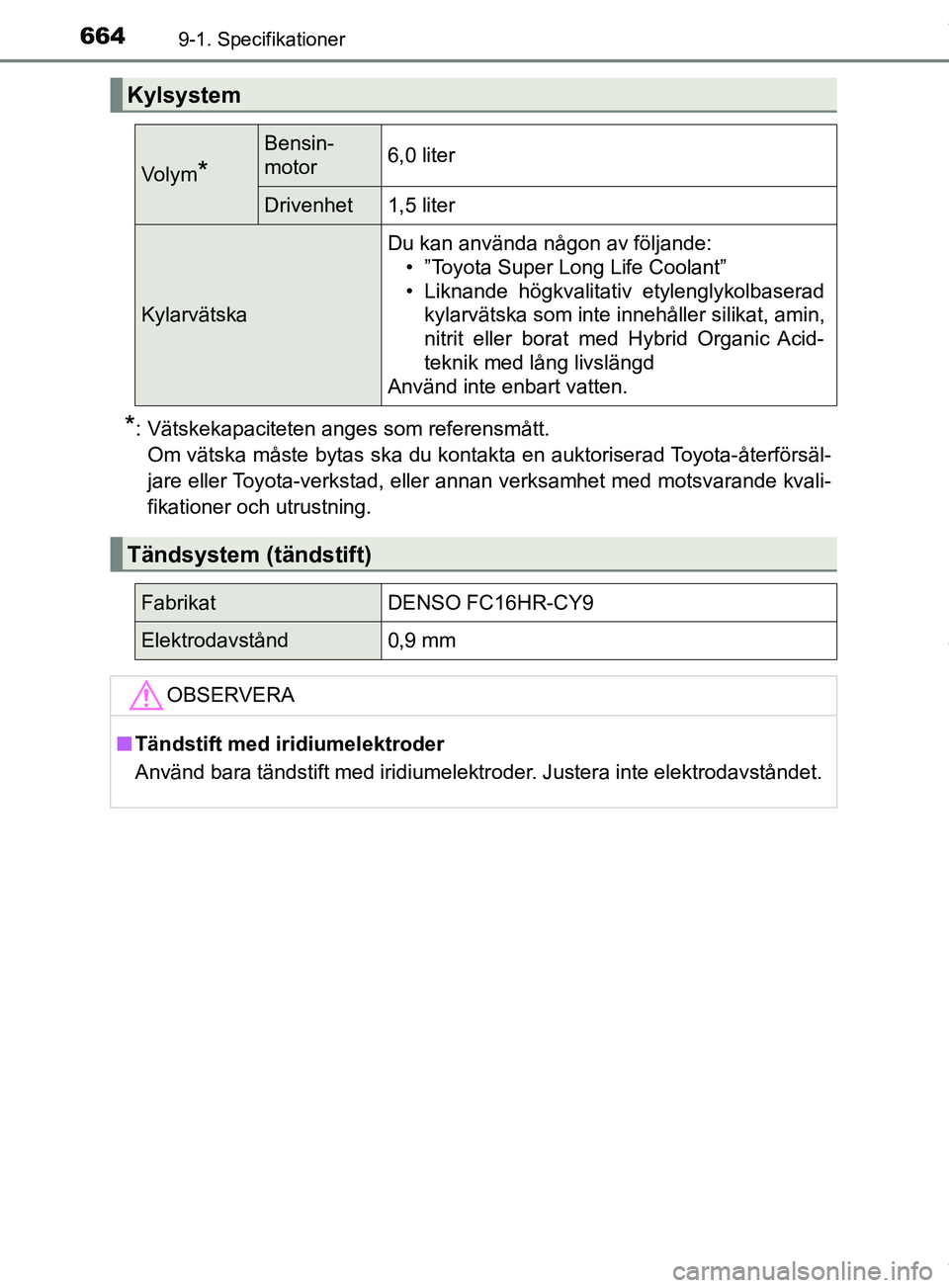

*: Vätskekapaciteten anges som referensmått.Om vätska måste bytas ska du kontakta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan verksamhet med motsvarande kvali-
fikationer och utrustning.
Kylsystem
Volym*
Bensin-
motor6,0 liter
Drivenhet1,5 liter
Kylarvätska
Du kan använda någon av följande: • ”Toyota Super Long Life Coolant”
• Liknande högkvalitativ etylenglykolbaserad kylarvätska som inte innehåller silikat, amin,
nitrit eller borat med Hybrid Organic Acid-
teknik med lång livslängd
Använd inte enbart vatten.
Tändsystem (tändstift)
FabrikatDENSO FC16HR-CY9
Elektrodavstånd0,9 mm
OBSERVERA
n Tändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
OM47C99SE.book Page 664 Tuesday, July 17, 2018 12:40 PM
