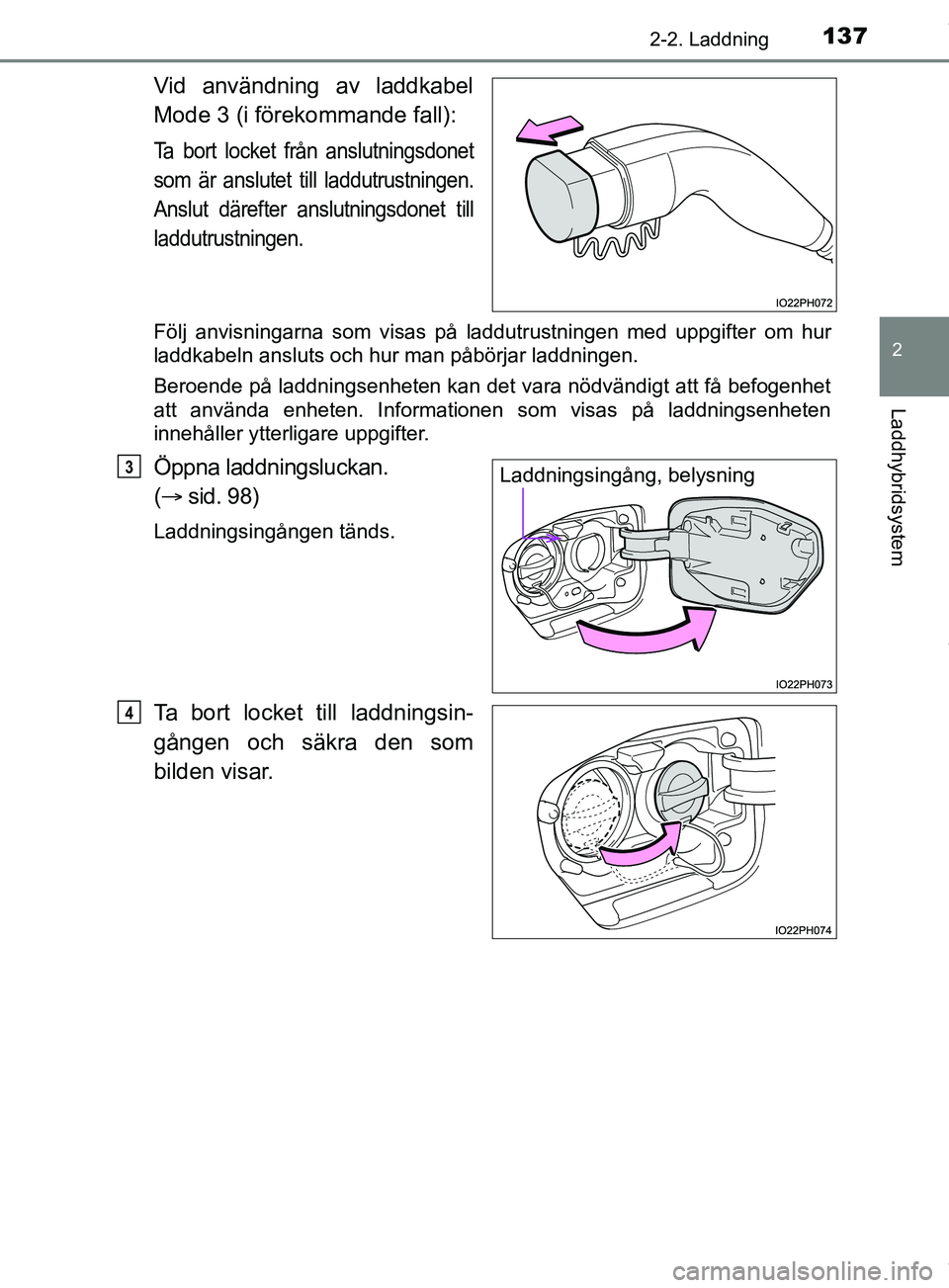

1372-2. Laddning
2
Laddhybridsystem
OM47C99SE
Vid användning av laddkabel
Mode 3 (i förekommande fall):
Ta bort locket från anslutningsdonet
som är anslutet till laddutrustningen.
Anslut därefter anslutningsdonet till
laddutrustningen.
Följ anvisningarna som visas på laddutrustningen med uppgifter om hur
laddkabeln ansluts och hur man påbörjar laddningen.
Beroende på laddningsenheten kan det vara nödvändigt att få befogenhet
att använda enheten. Informationen som visas på laddningsenheten
innehåller ytterligare uppgifter.
Öppna laddningsluckan.
( sid. 98)
Laddningsingången tänds.
Ta bort locket till laddningsin-
gången och säkra den som
bilden visar.
Laddningsingång, belysning3
4
OM47C99SE.book Page 137 Tuesday, July 17, 2018 12:40 PM

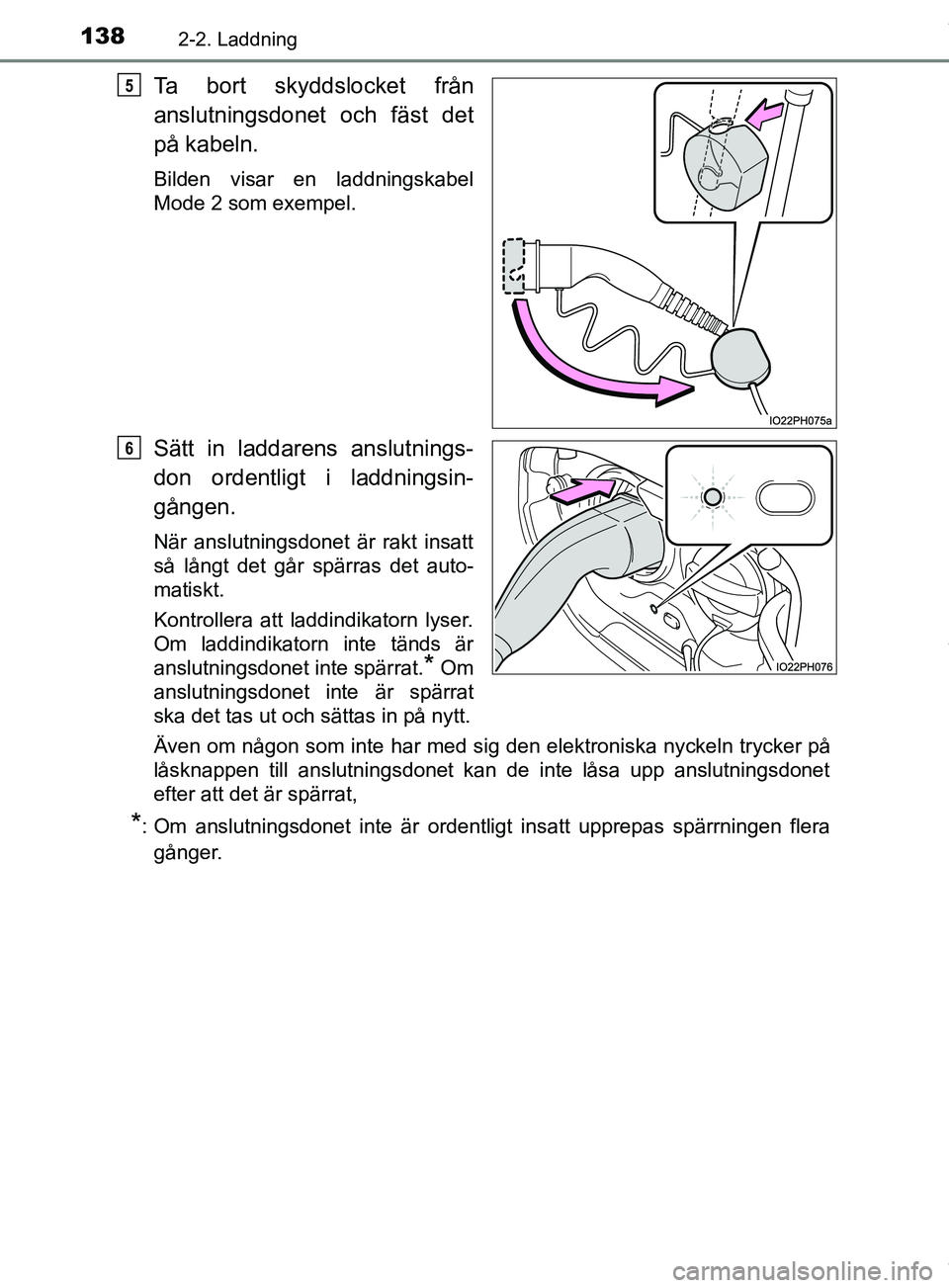

1382-2. Laddning
OM47C99SE
Ta bort skyddslocket från
anslutningsdonet och fäst det
på kabeln.
Bilden visar en laddningskabel
Mode 2 som exempel.
Sätt in laddarens anslutnings-
don ordentligt i laddningsin-
gången.
När anslutningsdonet är rakt insatt
så långt det går spärras det auto-
matiskt.
Kontrollera att laddindikatorn lyser.
Om laddindikatorn inte tänds är
anslutningsdonet inte spärrat.
* Om
anslutningsdonet inte är spärrat
ska det tas ut och sättas in på nytt.
Även om någon som inte har med sig den elektroniska nyckeln trycker på
låsknappen till anslutningsdonet kan de inte låsa upp anslutningsdonet
efter att det är spärrat,
*: Om anslutningsdonet inte är ordentligt insatt upprepas spärrningen\
flera
gånger.
5
6
OM47C99SE.book Page 138 Tuesday, July 17, 2018 12:40 PM

1392-2. Laddning
2
Laddhybridsystem
OM47C99SE
Om laddindikatorn blinkar när
anslutningsdonet har satts in:
Laddningsschemat är registre-
rat (sid. 147). Ha med dig
den elektronisk a nyckeln och
tryck på låsknappen till anslut-
ningsdonet för att låsa upp det.
Efter att anslutningsdonet har tagits bort tillfälligt ska det sättas tillbaka
inom cirka 5 sekunder. ( sid. 139)
Om felvarningsindikatorn på CCID tänds under laddning, se sid. 105 och
följ åtgärdsproceduren.
Laddningsindikatorn slocknar när laddningen är avslutad.
n Under laddning
lYtan på CCID kan bli het, men det innebär ingen funktionsstörning. (Vid
användning av laddkabel Mode 2.)
l Beroende på förutsättningarna för radiovågor kan störningar höras i radion.
l Aktuellt laddningsstatus och den beräknade tiden tills laddningen är avslu-
tad kan kontrolleras på informationsdisplayen. ( sid. 130)
l Under laddningen tänds och blinkar hybridbatteriets statusindikator, och
ändras allt efter den laddade volymen.
( sid. 99)
n Om laddningsindikatorn blinkar när laddkabeln har anslutits
Laddningsschemat ( sid. 147) har registrerats och laddning kan inte utföras
omedelbart. Utför något av följande för att avbryta laddning med timer och
starta laddningen omedelbart.
l Slå på ”Charge Now” ( sid. 155)
l Ta bort och återanslut anslutningsdonet inom fem sekunder medan ladd-
ningsindikatorn blinkar.
n Om anslutningsdonet inte kan sättas in i laddningsingången
 sid. 117
OM47C99SE.book Page 139 Tuesday, July 17, 2018 12:40 PM

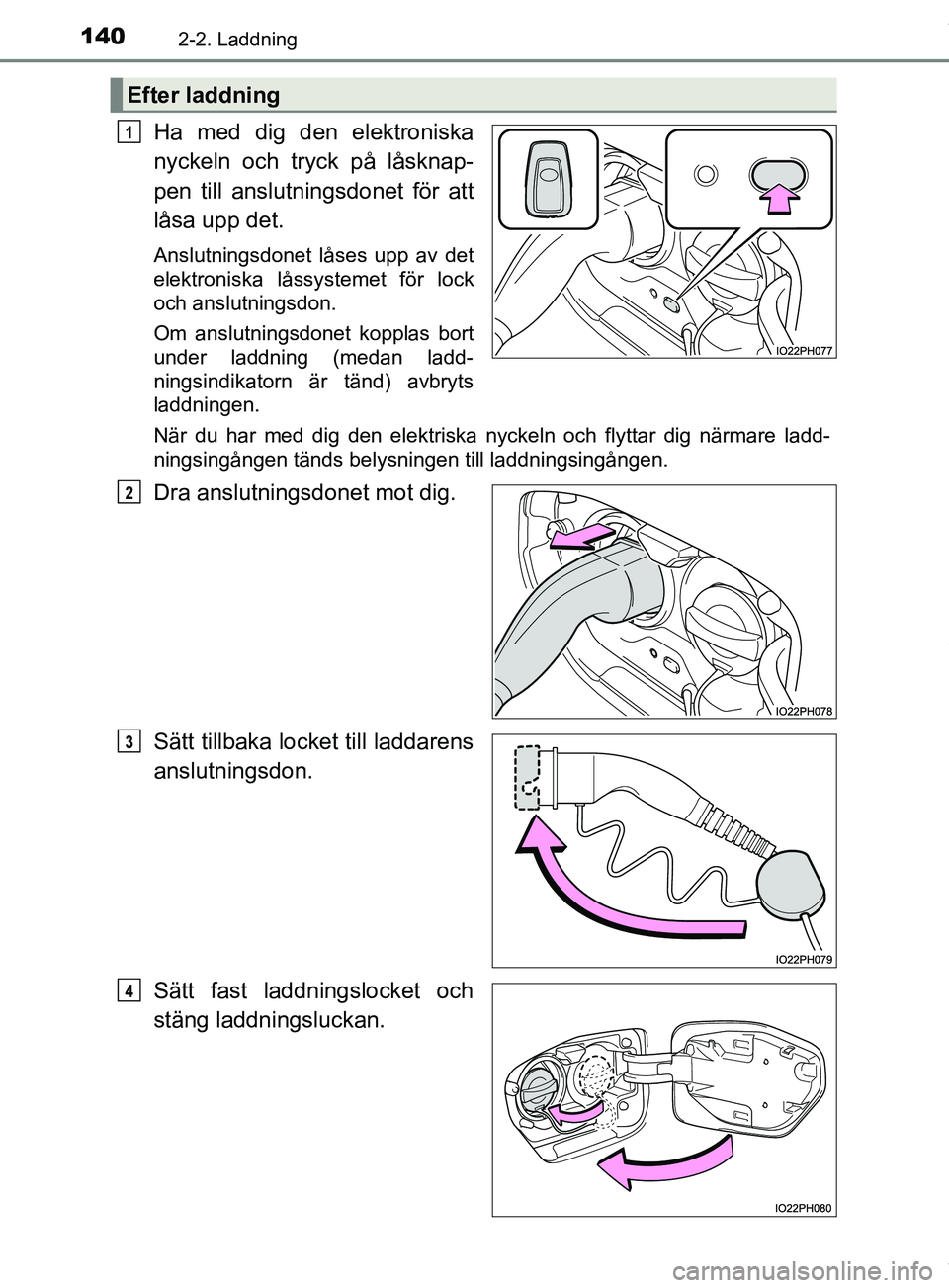

1402-2. Laddning
OM47C99SE
Ha med dig den elektroniska
nyckeln och tryck på låsknap-
pen till anslutningsdonet för att
låsa upp det.
Anslutningsdonet låses upp av det
elektroniska låssystemet för lock
och anslutningsdon.
Om anslutningsdonet kopplas bort
under laddning (medan ladd-
ningsindikatorn är tänd) avbryts
laddningen.
När du har med dig den elektriska nyckeln och flyttar dig närmare ladd-
ningsingången tänds belysningen till laddningsingången.
Dra anslutningsdonet mot dig.
Sätt tillbaka locket till laddarens
anslutningsdon.
Sätt fast laddningslocket och
stäng laddningsluckan.
Efter laddning
1
2
3
4
OM47C99SE.book Page 140 Tuesday, July 17, 2018 12:40 PM

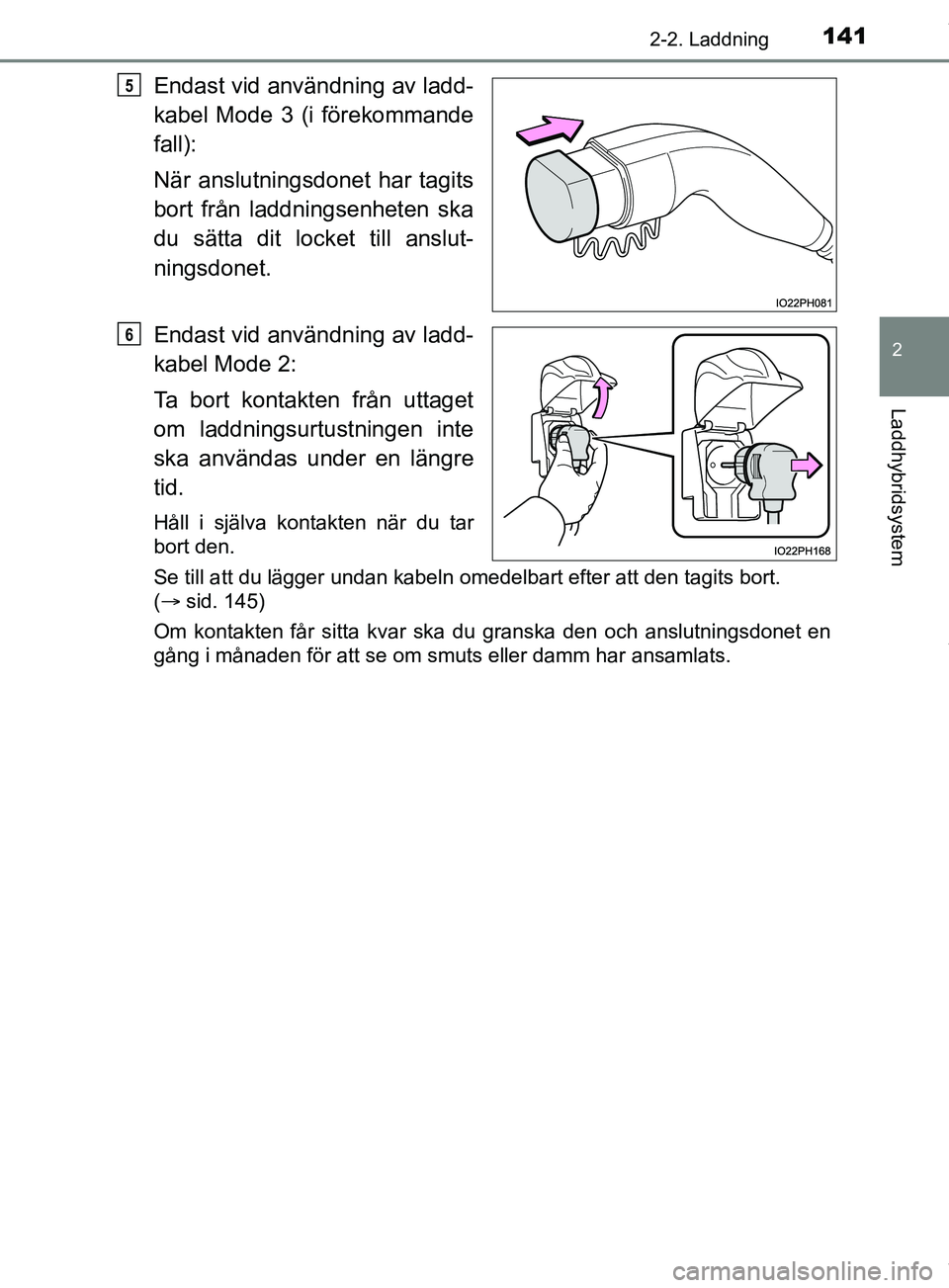

1412-2. Laddning
2
Laddhybridsystem
OM47C99SE
Endast vid användning av ladd-
kabel Mode 3 (i förekommande
fall):
När anslutningsdonet har tagits
bort från laddningsenheten ska
du sätta dit locket till anslut-
ningsdonet.
Endast vid användning av ladd-
kabel Mode 2:
Ta bort kontakten från uttaget
om laddningsurtustningen inte
ska användas under en längre
tid.
Håll i själva kontakten när du tar
bort den.
Se till att du lägger undan kabeln omedelbart efter att den tagits bort.
( sid. 145)
Om kontakten får sitta kvar ska du granska den och anslutningsdonet en
gång i månaden för att se om smuts eller damm har ansamlats.
5
6
OM47C99SE.book Page 141 Tuesday, July 17, 2018 12:40 PM

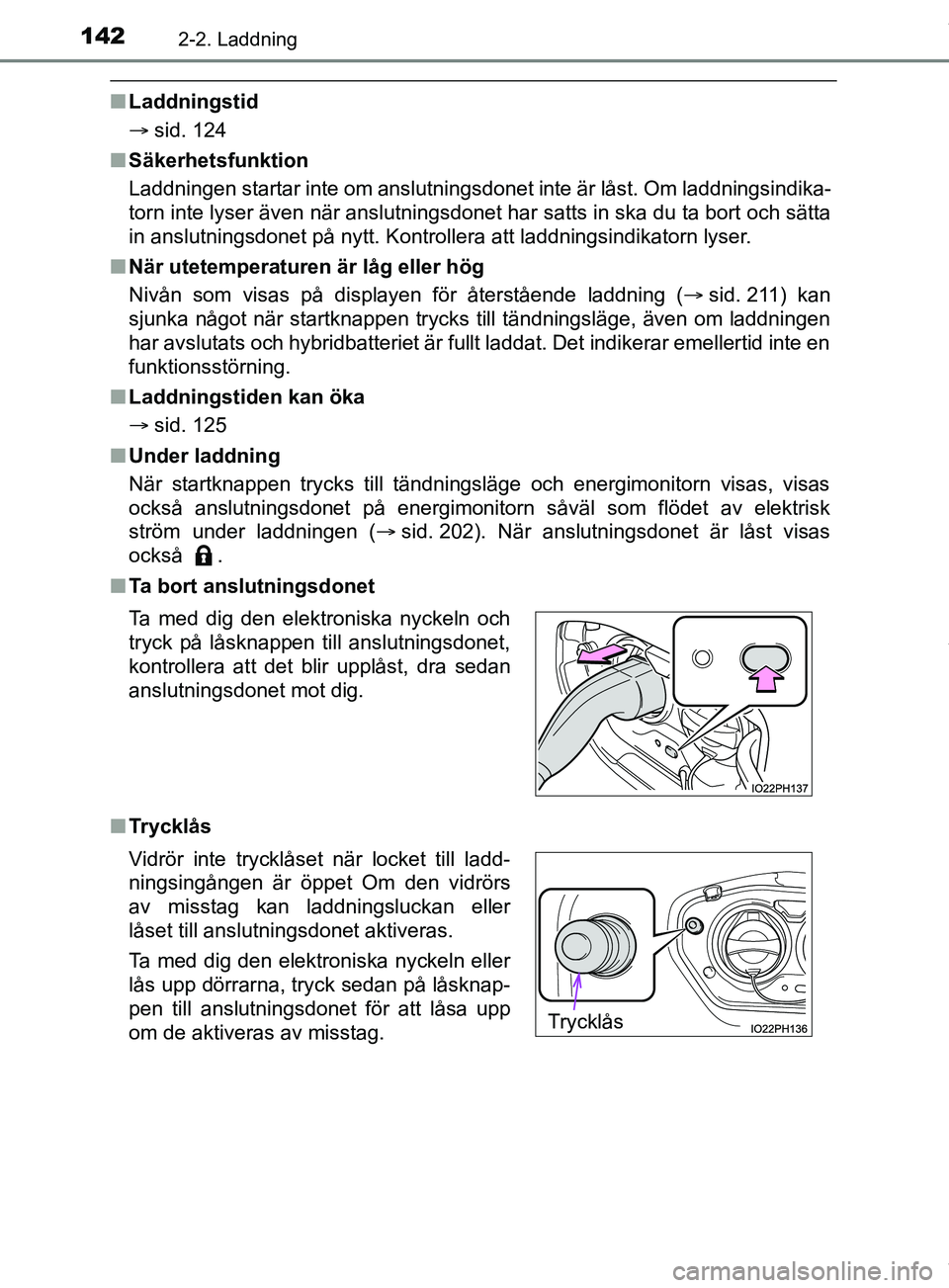

1422-2. Laddning
OM47C99SE
nLaddningstid
 sid. 124
n Säkerhetsfunktion
Laddningen startar inte om anslutningsdonet inte är låst. Om laddningsindika-
torn inte lyser även när anslutningsdonet har satts in ska du ta bort och sätta
in anslutningsdonet på nytt. Kontrollera att laddningsindikatorn lyser.
n När utetemperaturen är låg eller hög
Nivån som visas på displayen för återstående laddning ( sid. 211) kan
sjunka något när startknappen trycks till tändningsläge, även om laddningen
har avslutats och hybridbatteriet är fullt laddat. Det indikerar emellertid inte en
funktionsstörning.
n Laddningstiden kan öka
 sid. 125
n Under laddning
När startknappen trycks till tändningsläge och energimonitorn visas, visas
också anslutningsdonet på energimonitorn såväl som flödet av elektrisk
ström under laddningen ( sid. 202). När anslutningsdonet är låst visas
också .
n Ta bort anslutningsdonet
n Trycklås Ta med dig den elektroniska nyckeln och
tryck på låsknappen till anslutningsdonet,
kontrollera att det blir upplåst, dra sedan
anslutningsdonet mot dig.
Vidrör inte trycklåset när locket till ladd-
ningsingången är öppet Om den vidrörs
av misstag kan laddningsluckan eller
låset till anslutningsdonet aktiveras.
Ta med dig den elektroniska nyckeln eller
lås upp dörrarna, tryck sedan på låsknap-
pen till anslutningsdonet för att låsa upp
om de aktiveras av misstag.
Trycklås
OM47C99SE.book Page 142 Tuesday, July 17, 2018 12:40 PM

1432-2. Laddning
2
Laddhybridsystem
OM47C99SE
VARNING
n Under laddning
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
l Anslut till en strömkälla som är lämplig för laddning. ( sid. 120)
l Kontrollera att laddningsingången, laddkabeln, kontakten och uttaget är
rena från främmande ämnen.
l Använd bara uttag där kontakter kan införas på säkert sätt.
l Genomför inte laddning om laddningskabeln är hoprullad eller hopbuntad.
l Laddningskabeln får inte vara ihoprullad under laddning eftersom den kan
överhettas. Lägg undan laddningskabeln när den inte används så att
ingen kan skada sig på den.
l Tvätta inte bilen medan laddkabeln är ansluten till bilen och när ladd-
ningsporten är öppen.
l Rör inte vid anslutningsdonets terminaler och laddningsingången med
vassa metallföremål (nålar eller liknande) eller med händerna. Orsaka inte
heller kortslutning med andra föremål.
l Vid laddning utomhus ska du se till att anslutning sker till ett vattentätt
uttag som är avsett för utomhusbruk.
l Sätt inte in kontakten om uttaget är under vatten eller snö.
l Följ dessa anvisningar vid laddning medan det regnar eller snöar.
• Kontrollera att varken snö, vatten eller is har ansamlats runt polerna på
laddarens anslutningsdon och vid bilens laddningsingång. Knacka för-
siktigt loss snö, vatten eller is från anslutningsdonet innan du sätter in
laddarens anslutningsdon i laddningsingången.
• Sätt inte in kontakten med våta händer. Se också till att varken kontak- ten eller uttaget blir våta.
l Ladda inte bilen under åskväder.
l Låt inte hjulen stå på laddkabeln, kontakten, anslutningsdonet eller CCID
(Charging Circuit Interrupting Device).
l Sätt in kontakten ordentligt i uttaget.
l Använd inte förlängningssladd eller konverteringsadaptor.
OM47C99SE.book Page 143 Tuesday, July 17, 2018 12:40 PM

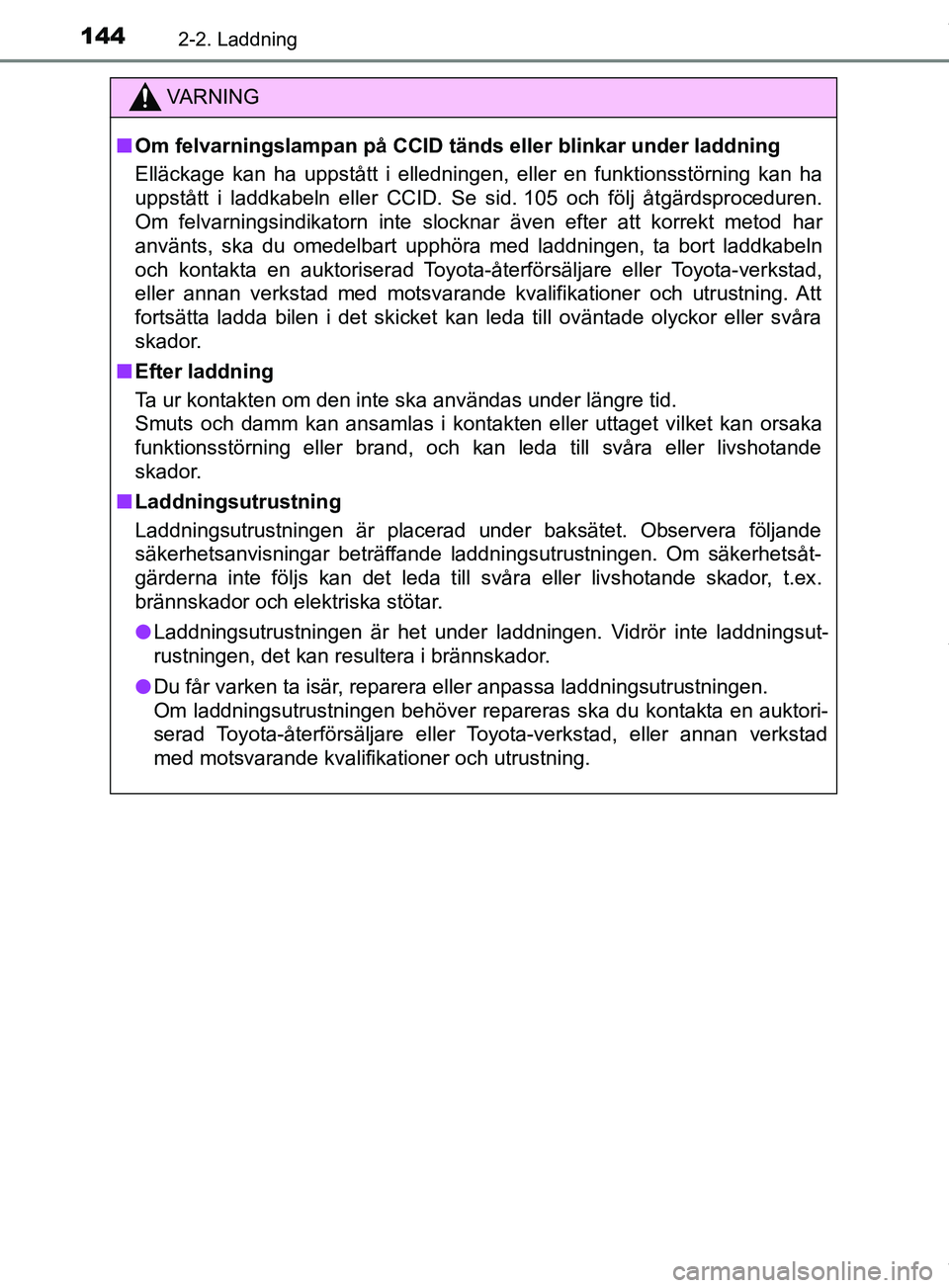

1442-2. Laddning
OM47C99SE
VARNING
n Om felvarningslampan på CCID tänds eller blinkar under laddning
Elläckage kan ha uppstått i elledningen, eller en funktionsstörning kan ha
uppstått i laddkabeln eller CCID. Se sid. 105 och följ åtgärdsproceduren.
Om felvarningsindikatorn inte slocknar även efter att korrekt metod har
använts, ska du omedelbart upphöra med laddningen, ta bort laddkabeln
och kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande kvalifikationer och utrustning. Att
fortsätta ladda bilen i det skicket kan leda till oväntade olyckor eller svåra
skador.
n Efter laddning
Ta ur kontakten om den inte ska användas under längre tid.
Smuts och damm kan ansamlas i kontakten eller uttaget vilket kan orsaka
funktionsstörning eller brand, och kan leda till svåra eller livshotande
skador.
n Laddningsutrustning
Laddningsutrustningen är placerad under baksätet. Observera följande
säkerhetsanvisningar beträffande laddningsutrustningen. Om säkerhetsåt-
gärderna inte följs kan det leda till svåra eller livshotande skador, t.ex.
brännskador och elektriska stötar.
l Laddningsutrustningen är het under laddningen. Vidrör inte laddningsut-
rustningen, det kan resultera i brännskador.
l Du får varken ta isär, reparera eller anpassa laddningsutrustningen.
Om laddningsutrustningen behöver repareras ska du kontakta en auktori-
serad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning.
