2018 TOYOTA PRIUS PLUG-IN HYBRID Bruksanvisningar (in Swedish)

4015-5. Använda förarstödssystemen
OM47C99SE
5
Körning
Toyotas parkeringsassistans, sensor
Främre hörnsensorer
Främre mittsensorer
Hörnsensorer bak
Mittsensorer bak
Främre sidosensorer
Bakre sidosensorer
Toyotas parkeringssensorer kan
aktiveras/inaktiveras med
(  sid. 226) på informationsdis-
playen.
När ON väljs tänds indikatorn till
Toyotas parkeringssensor.
När OFF har valts återgår Toyota parkeringssensor inte till ON förrän den
ändras till ON med på informationsdisplayen igen. (Systemet återgår
inte automatiskt till ON även om hybridsystemet startas om.)
: I förekommande fall
Avståndet från din bil till närbelägna hinder vid fickparkering
eller vid manövrering in i ett ga rage mäts av sensorerna och
kommuniceras via displayer och en summerton. Kontrollera all-
tid omgivningen när du använder detta system.
Sensortyper
1
2
3
4
5
6
Aktiverar/inaktiverar Toyota parkeringssensor
OM47C99SE.book Page 401 Tuesday, July 17, 2018 12:40 PM

4025-5. Använda förarstödssystemen
OM47C99SE
Om sensorerna känner av hinder informeras föraren via följande dis-
player om hindrets läge och avståndet till hindret.
nInformationsdisplay
Främre mittsensor visas
Främre hörnsensor visas
Främre sidosensor
Bakre sidosensor
Bakre hörnsensor visas
Bakre mittsensor visas
• Displayen är grå när sensorerna är i funktion.
• Visningen av de främre sidosensorerna och de bakre sidosensorernavisas inte förrän av avsökning av ytorna vis bilens sidor har avslutats.
n
Ljudanläggningsskärm
När Toyota parkeringsassis-
tans visas:
En förenklad bild visas i övre
högra hörnet på ljudanlägg-
ningsskärmen om ett hinder
känns av.
Bildskärm
1
2
3
4
5
6
OM47C99SE.book Page 402 Tuesday, July 17, 2018 12:40 PM

4035-5. Använda förarstödssystemen
OM47C99SE
5
Körning
nDisplay för körsträcka
Sensorer som känner av ett hinder tänds med fast sken, eller blin-
k a r.
Sensoravkänning, avstånd till hinder
Normal
display
*1
Infälld skärm (Med
Intelligent
Parking
Assist)
*1
Ungefärligt avstånd till hindret
Främre hörn-
sensor, främre
mittsensor och
främre
sidsensorerBakre hörnsen-
sor, bakre mitt- sensor och
bakre
sidsensorer
(kontinuerligt)(blinkar
långsamt)
100 cm till 60 cm150 cm till 60 cm
(kontinuerligt)(blinkar)
60 cm till 45 cm
60 cm till 45 cm
100 cm till 70 cm100 cm till 70 cm
60 cm till 45 cm
60 cm till 45 cm
(kontinuerligt)(blinkar
snabbt)
45 cm till 35 cm
45 cm till 35 cm
70 cm till 30 cm70 cm till 30 cm
45 cm till 35 cm
45 cm till 35 cm
(blinkar*2 eller
kontinuerligt
*3)(kontinuerligt)
Mindre än
35 cm
Mindre än
35 cm
Mindre än
30 cmMindre än
30 cm
Mindre än
35 cm
Mindre än
35 cm
Långt
Nära
16
1
2
3
4
5
6
1
2
3
4
5
6
1
2
3
4
5
6
OM47C99SE.book Page 403 Tuesday, July 17, 2018 12:40 PM

4045-5. Använda förarstödssystemen
OM47C99SE
*1: Beroende på avkänningsstatus kan bilderna skilja sig från dem som visas iillustrationerna. ( sid. 402)
*2: Informationsdisplay
*3: Ljudanläggningsskärm
Främre mittsensorer
Främre hörnsensorer
Främre sidosensorer Bakre sidosensorer
Hörnsensorer bak
Mittsensorer bak1
2
3
4
5
6
OM47C99SE.book Page 404 Tuesday, July 17, 2018 12:40 PM

4055-5. Använda förarstödssystemen
OM47C99SE
5
Körning
Om ett hinder känns av hörs en summerton.
lNär bilen närmar sig hindret blir summertonen snabbare. När hin-
dret är mycket nära växlar summertonen från att höras stötvis
(korta signaler) till kont inuerligt (en lång signal).
• Avstånd till hinder som främre hörnsensorn känner av är högst cirka 35 cm
• Avstånd till hinder som främre sidosensorn känner av är högst
cirka 30 cm
• Avstånd till hinder som främre sensorn känner av är högst cirka 35 cm
• Avstånd till hinder som bakre hörnsensorn känner av är högst cirka 35 cm
• Avstånd till hinder so m bakre sensorn känner av är högst cirka
35 cm
l Om ett hinder känns av samtidig t med flera sensorer hörs summer-
tonen enligt avståndet t ill det närmaste hindret.
l Om hinder känns av samtidigt framför och bakom bilen hörs sum-
mertoner med olika ljudmönster enligt avståndet till respektive hin-
d e r.
Ljudvolymen och tidsinställningen för summertonen går att ändra.
(  sid. 670)
Summerton
OM47C99SE.book Page 405 Tuesday, July 17, 2018 12:40 PM

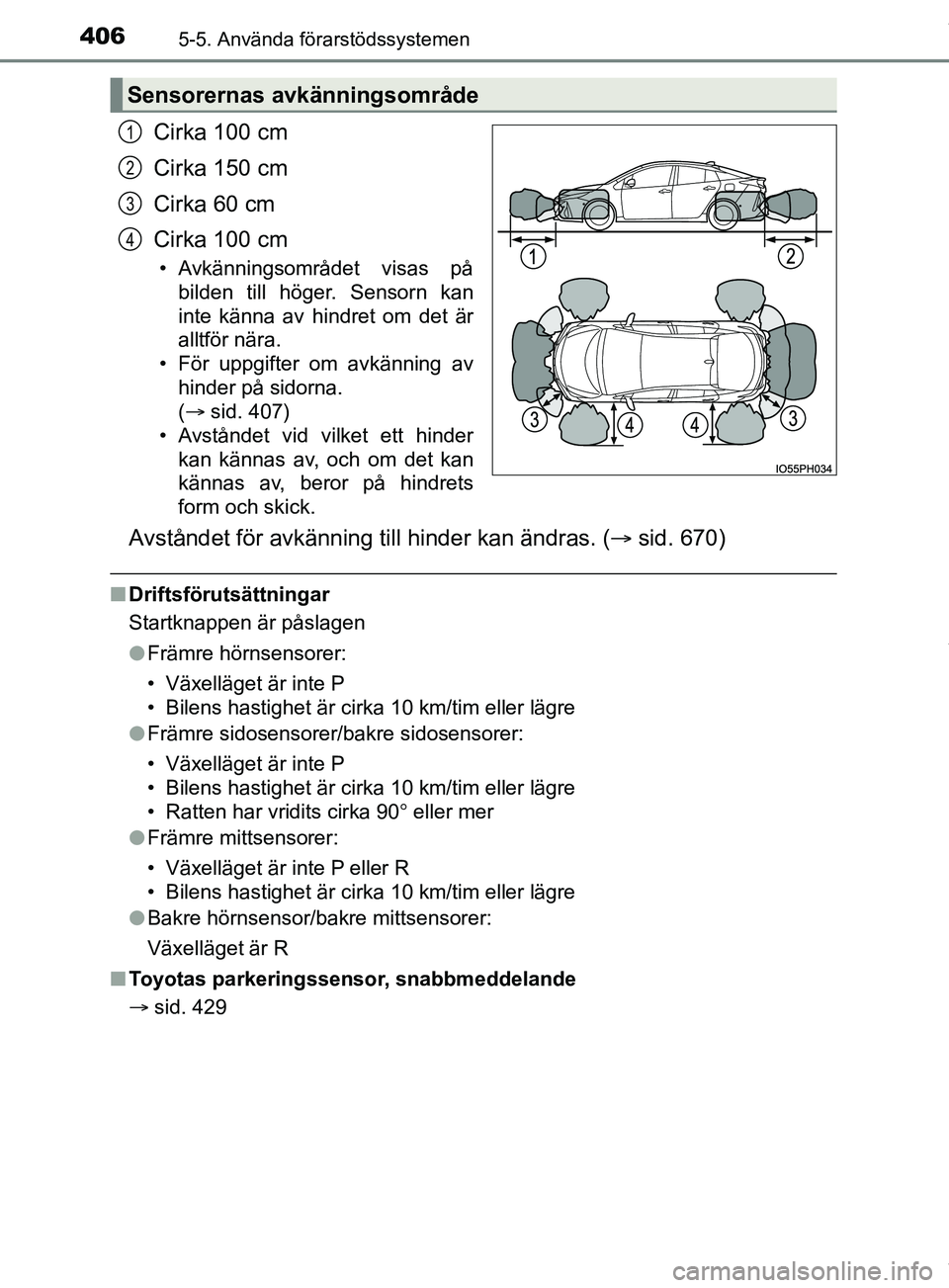

4065-5. Använda förarstödssystemen
OM47C99SE
Cirka 100 cm
Cirka 150 cm
Cirka 60 cm
Cirka 100 cm
• Avkänningsområdet visas påbilden till höger. Sensorn kan
inte känna av hindret om det är
alltför nära.
• För uppgifter om avkänning av
hinder på sidorna.
( sid. 407)
• Avståndet vid vilket ett hinder
kan kännas av, och om det kan
kännas av, beror på hindrets
form och skick.
Avståndet för avkänning till hinder kan ändras. ( sid. 670)
nDriftsförutsättningar
Startknappen är påslagen
lFrämre hörnsensorer:
• Växelläget är inte P
• Bilens hastighet är cirka 10 km/tim eller lägre
l Främre sidosensorer/bakre sidosensorer:
• Växelläget är inte P
• Bilens hastighet är cirka 10 km/tim eller lägre
• Ratten har vridits cirka 90  eller mer
l Främre mittsensorer:
• Växelläget är inte P eller R
• Bilens hastighet är cirka 10 km/tim eller lägre
l Bakre hörnsensor/bakre mittsensorer:
Växelläget är R
n Toyotas parkeringssen sor, snabbmeddelande
 sid. 429
Sensorernas avkänningsområde
1
2
3
4
OM47C99SE.book Page 406 Tuesday, July 17, 2018 12:40 PM

4075-5. Använda förarstödssystemen
OM47C99SE
5
Körning
nSensorns avkänningsinformation
lSensorns avkänningsområde är begränsat till områdena kring bilens stöt-
fångare.
l Beroende på hindrets form och andra faktorer kan avkänningsavståndet
vara kortare, och det kan även vara omöjligt att känna av ett hinder.
l Hinder känns eventuellt inte av om de är för nära sensorn.
l Det finns en liten fördröjning mellan när hindret känns av och när det visas
på skärmen. Även när bilen körs i låg hastighet aktiveras displayen och
summertonen eventuellt inte alls om du kommer för nära ett hinder innan
displayen och summertonen aktiveras.
l Tunna stolpar eller föremål som är lägre än sensorn känns eventuellt inte av
när bilen närmar sig dem, även om de har känts av en gång.
l Det kan vara svårt att höra ljudsignalerna om ljudanläggningen eller luftkon-
ditioneringen är på med hög volym.
n Varningsfunktion för hinder
Om ett hinder befinner sig på sidorna inom bilens körväg medan bilen körs
framåt eller bakåt uppmärksammar den här funktionen föraren med displayen
och summertonen. ( sid. 403, 405)
n Avkänning av hinder på sidorna
lHinder på bilens sidor känns av under körning genom att sidosensorerna
avsöker områdena på sidorna. Hinder som känns av behålls i minnet i högst
cirka två minuter.
l Hinder känns eventuellt inte av på bilens sidor förrän avsökningen är avslu-
tad. När startknappen har trycks till tändningsläge avslutas avsökningen när
bilen har körts en kort stund.
l Om ett hinder, som t.ex. annat fordon, fotgängare eller djur känns av med
sidosensorerna kan hindret fortsätta att kännas av även när det har lämnat
sidosensorernas avkänningsområde. Hinder
Bilens beräknade körväg
1
2
OM47C99SE.book Page 407 Tuesday, July 17, 2018 12:40 PM

4085-5. Använda förarstödssystemen
OM47C99SEn
Om ”Rengör sensorn till parkering sassistansen” visas på informations-
displayen
En sensor kan vara smutsig eller täckt med snö eller is. I sådana fall bör sys-
temet återgå till det normala när sensorn är ren.
Om sensorn har fryst i kall väderlek kan ett felmeddelande visas, annars kan
ett hinder inte kännas av. Om sensorn tinar bör systemet återgå till det nor-
mala.
n Om ”Funktionsstörning i parkerin gsassistansen” visas på informations-
displayen
Beroende på funktionsstörningen i sensorn har den eventuellt inte normal
funktion. Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer kontrollera bilen.
n Specialinställningar
Inställningen av summertonens volym kan ändras.
(Funktioner som kan specialinställas: sid. 670)
VARNING
n Vid användning av Toyo tas parkeringssensor
Observera följande säkerhetsanvisningar för att undvika en plötslig olycka.
l Överskrid inte hastighetsgränsen på 10 km/tim.
l Sensorernas avkänningsområden och reaktionstider är begränsade. När
du kör framåt eller bakåt bör du av säkerhetsskäl kontrollera området runt
bilen (särskilt på båda sidor av bilen). Du bör också köra långsamt och
styra bilens hastighet med hjälp av bromsen.
l Installera inga tillbehör inom sensorernas räckvidd.
OM47C99SE.book Page 408 Tuesday, July 17, 2018 12:40 PM
