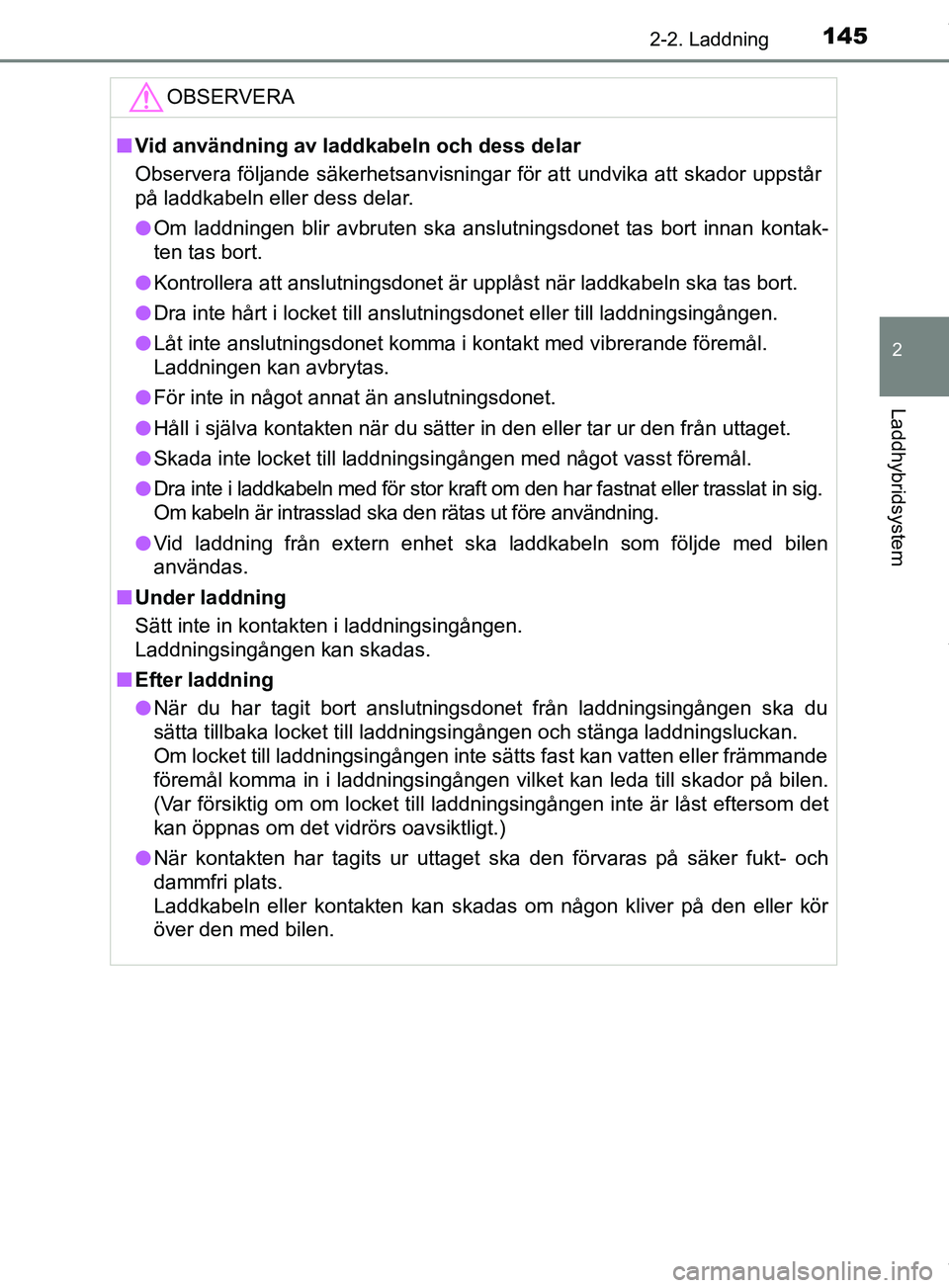

1452-2. Laddning
2
Laddhybridsystem
OM47C99SEOBSERVERA
n
Vid användning av laddkabeln och dess delar
Observera följande säkerhetsanvisningar för att undvika att skador uppstår
på laddkabeln eller dess delar.
l Om laddningen blir avbruten ska anslutningsdonet tas bort innan kontak-
ten tas bort.
l Kontrollera att anslutningsdonet är upplåst när laddkabeln ska tas bort.
l Dra inte hårt i locket till anslutningsdonet eller till laddningsingången.
l Låt inte anslutningsdonet komma i kontakt med vibrerande föremål.
Laddningen kan avbrytas.
l För inte in något annat än anslutningsdonet.
l Håll i själva kontakten när du sätter in den eller tar ur den från uttaget.
l Skada inte locket till laddningsingången med något vasst föremål.
l Dra inte i laddkabeln med för stor kraft om den har fastnat eller trasslat in sig.
Om kabeln är intrasslad ska den rätas ut före användning.
l Vid laddning från extern enhet ska laddkabeln som följde med bilen
användas.
n Under laddning
Sätt inte in kontakten i laddningsingången.
Laddningsingången kan skadas.
n Efter laddning
l När du har tagit bort anslutningsdonet från laddningsingången s\
ka du
sätta tillbaka locket till laddningsingången och stänga laddningsluckan.
Om locket till laddningsingången inte sätts fast kan vatten eller främmande
föremål komma in i laddningsingången vilket kan leda till skador på bilen.
(Var försiktig om om locket till laddningsingången inte är låst eftersom det
kan öppnas om det vidrörs oavsiktligt.)
l När kontakten har tagits ur uttaget ska den förvaras på säker fukt- och
dammfri plats.
Laddkabeln eller kontakten kan skadas om någon kliver på den eller kör
över den med bilen.
OM47C99SE.book Page 145 Tuesday, July 17, 2018 12:40 PM

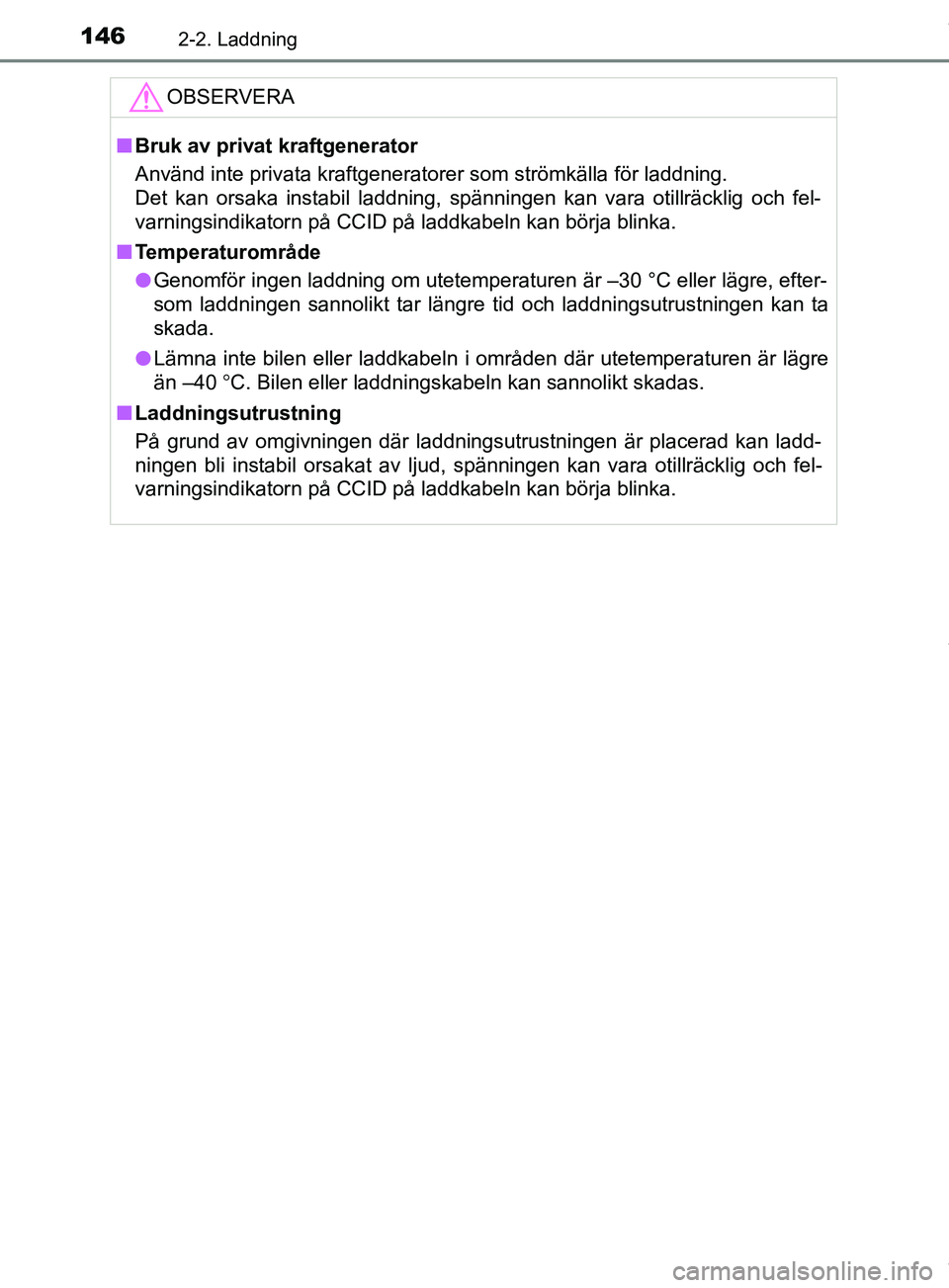

1462-2. Laddning
OM47C99SEOBSERVERA
n
Bruk av privat kraftgenerator
Använd inte privata kraftgeneratorer som strömkälla för laddning.
Det kan orsaka instabil laddning, spänningen kan vara otillräcklig och fel-
varningsindikatorn på CCID på laddkabeln kan börja blinka.
n Temperaturområde
l Genomför ingen laddning om utetemperaturen är –30 °C eller lägre, efter-
som laddningen sannolikt tar längre tid och laddningsutrustningen kan ta
skada.
l Lämna inte bilen eller laddkabeln i områden där utetemperaturen är lägre
än –40 C. Bilen eller laddningskabeln kan sannolikt skadas.
n Laddningsutrustning
På grund av omgivningen där laddningsutrustningen är placerad kan ladd-
ningen bli instabil orsakat av ljud, spänningen kan vara otillräcklig och fel-
varningsindikatorn på CCID på laddkabeln kan börja blinka.
OM47C99SE.book Page 146 Tuesday, July 17, 2018 12:40 PM

147
2
2-2. Laddning
Laddhybridsystem
OM47C99SE
Använda laddningstimer
Följande inställningar kan ändras när du registrerar laddningsschemat.
nVälja laddningsläge
Ett av följande två laddningslägen kan väljas.
*: Någon felaktighet i tidpunkten när laddning startar kan inträffa på grund av
hybridbatteriets status.
n
Upprepad inställning
Regelbunden timerladdning kan ställas in genom att välja önskad
veckodag.
nLuftkonditioneringslänkad inställning (”Climate Prep”)
(i förekommande fall)
När laddningsläget är inställt på ”Departure” kan bilens luftkonditio-
neringssystem ( sid. 472) ställas in på automatisk drift
* enligt den
inställda tidpunkten.
Genom att justera temperaturen i kupén får passagerarna en behaglig
interiör när de kliver in i bilen.
*: Systemet startar cirka 10 minuter före den inställda avresetiden.
Laddning kan utföras vid önskad tidpunkt genom att registrera
ett laddningsschema. Det går också att ställa in timern enligt
önskemål, t.ex. att laddningen ska vara slutförd vid en viss tid
för avresa eller utföras vi d samma tidpunkt vissa dagar.
Inställningar för laddningstimern
LaddningslägeBeskrivning
”Start”Börjar ladda på inställd tidpunkt och slutar ladda när
batteriet är fulladdat.
*
”Departure”
Börjar ladda för att avsluta vid inställd tidpunkt.
När den här inställningen väljs kan den luftkonditio-
neringslänkade funktionen användas. (i förekom-
mande fall)
OM47C99SE.book Page 147 Tuesday, July 17, 2018 12:40 PM

1482-2. Laddning
OM47C99SEn
Sätta på och stänga av ”Charge Now”
Om även ett laddningsschema är re
gistrerat startar laddningen inte
förrän den inställda tiden, även om laddkabeln är ansluten till bilen.
För att starta laddningen omedelbart utan att behöva ändra ladd-
ningsschemat, slå på ”Charge No w” för att avbryta laddningssche-
mat tillfälligt och börja ladda så s nart att laddkabeln har anslutits.
nÄndra ”Next Charging Event”*1
Tidpunkten för nästa schemalagda laddning kan ställas in tempo-
rärt utan att ändra den registrerade upprepade inställningen.
*2
*1: ”Next Charging Event” syftar på närmaste laddningsschema från den aktu- ell tidpunkten bland registrerade laddningsscheman. Timerladdning base-
ras på ”Next Charging Event”.
*2: När ”Next Charging Event” ändras förbigås det aktuella laddningsschemattemporärt och ingen laddning utförs förrän vid tidpunkten som specificeras
av ”Next Charging Event”. (Exempelvis, när ”Next Charging Event” är
inställt på två dagar senare, även om punkter är registrerade på laddnings-
schemat sker ingen laddning förrän den tidpunkt som anges av ”N\
ext
Charging Event”.)
n Timerinställningar
Högst 15 sparade laddningsscheman kan registreras.
n Se till att laddningstimern fungerar på rätt sätt
Kontrollera följande funktioner.
lStäll in klockan på rätt tid ( sid. 180)
l Kalendern är inställd på rätt datum( sid. 181)
l Kontrollera att startknappen är i avstängt läge
l Anslut laddkabeln när du har registrerat laddningsschemat.
Starttiden för laddningen baseras på laddningsschemat vid tidpunkten när
laddkabeln anslöts.
l Kontrollera att laddningsindikatorn blinkar när laddkabeln har anslutits
( sid. 101)
l Använd inte ett uttag som har en elektrisk avbrottsfunktion (inklusi\
ve timer-
funktion).
Använd ett uttag som levererar oavbruten elektricitet. För uttag där ström-
men avbryts på grund av timerfunktion eller liknande kan laddning eventu-
ellt inte utföras planenligt om strömmen avbryts under den inställda tiden.
OM47C99SE.book Page 148 Tuesday, July 17, 2018 12:40 PM

1492-2. Laddning
2
Laddhybridsystem
OM47C99SEn
När laddningskabeln förblir ansluten till bilen
Även om flera på varandra följande laddningsscheman är registrerade utförs
inte nästa laddning enligt timern förrän laddkabeln tas bort och sätts tillbaka
efter avslutad laddning. När hybridbatteriet är fulladdat utförs dessutom inte
laddning enligt timern.
n ”Climate Prep” (i förekommande fall)
lNär den luftkonditioneringslänkade inställningen är aktiverad går inte luft-
konditioneringen igång förrän vid den inställda avresetiden. Luftkonditione-
ringen förbrukar elektricitet och laddningen avsluts eventuellt inte vid den
inställda avresetiden.
l Om hybridbatteriet är fulladdat utförs ingen laddning även om laddnings-
schemat är inställt. Om ”Climate Prep” emellertid är påslaget går luftkondi-
tioneringen bara igång när det närmar sig tidpunkten som ställts in i
”Departure”. Om detta inträffar kommer luftkonditioneringen att förbruka
elektricitet och den återstående laddningen i hybridbatteriet vid avfärd kan
sjunka.
n När timerinställningar förbigås
När följande åtgärder utförs medan laddningstimern är i viloläge avbryts
timerladdningen temporärt och laddningen startar omedelbart.
lNär den fjärrstyrda luftkonditioneringen ( sid. 484) är igång
l När ”Charge Now” slås på ( sid. 155)
l När en åtgärd som temporärt avbryter laddning med timern ( sid. 139)
n Utetemperaturens inverkan
När laddningsläget är inställt på ”Departure” kan timerinställningrna förbigås
på grund av utetemperaturen, och laddningen kan starta med en gång.
n ”Traction Battery Cooler” (i förekommande fall) ( sid. 126)
När laddning utförs med timern går ev entuellt hybridbatteriets kylfunktion
igång enligt temperaturen i hybridbatteriet.
l Om laddningsläget är är inställt på ”Start” börjar kylningen vid starttiden för
laddningen.
l Om laddningsläget är är inställt på ”Departure” bö\
rjar kylningen cirka 30
minuter före starttiden för laddningen. Om det inte finns tillräcklig tid att
avsluta laddningen enligt timerinställ ningen kan hybridbatteriets kylningstid
avkortas och ”Traction Battery Cooler” kommer eventuellt inte att fungera.
OM47C99SE.book Page 149 Tuesday, July 17, 2018 12:40 PM

1502-2. Laddning
OM47C99SE
Använd reglaget till laddningstimern och kontrollerna på ratten för att
ställa in timern.Laddningstimer, reglage
Rattmonterade kontroller
( sid. 175)
Informationsdisplay
nRegistrera laddningsschemat Tryck på reglaget till laddningsti mern och håll det intryckt.
Skärmen ”Charge Schedule” visas på informationsdisplayen.
Tryck på eller på rat-
ten, välj ”Scheduled Events”
och tryck sedan på .
Skärmen ”Scheduled Events”
visas.
Tryck på eller på rat-
ten, välj ”+” och tryck sedan
på .
Skärmen ”Edit Charging Event”
visas.
Inställning
1
2
3
1
2
3
OM47C99SE.book Page 150 Tuesday, July 17, 2018 12:40 PM

1512-2. Laddning
2
Laddhybridsystem
OM47C99SE
Tryck på eller på rat-
ten för att välja raden för
laddningsläge/tidsinställ-
ning, tryck sedan på .
Skärmen för laddningsläge/tids-
inställning visas.
Klockvisningen (12-timmars/24-
timmarsvisning) ändras enligt
klockans inställning. (sid. 180)
Tryck på eller på rat-
ten för att med markören
välja funktionen som ska
ändras, tryck sedan på
eller för att ändra inställ-
ning.
Ställ in önskat laddningsläge
och starttid för laddningen (eller
avresetid).
Om laddningsläget är ”Start” ställs laddningens starttid in. Om det är
”Departure” ställs laddningens sluttid in.
Tryck på för att återgå till föregående skärm när inställningarna har
ändrats till önskade inställningar.
Aktivera den upprepade
inställningen genom att
trycka på eller på
ratten, välj ”Repeat” och tryck
sedan på .
En skärm visas där den uppre-
pade dagen kan väljas.
4
5
6
OM47C99SE.book Page 151 Tuesday, July 17, 2018 12:40 PM

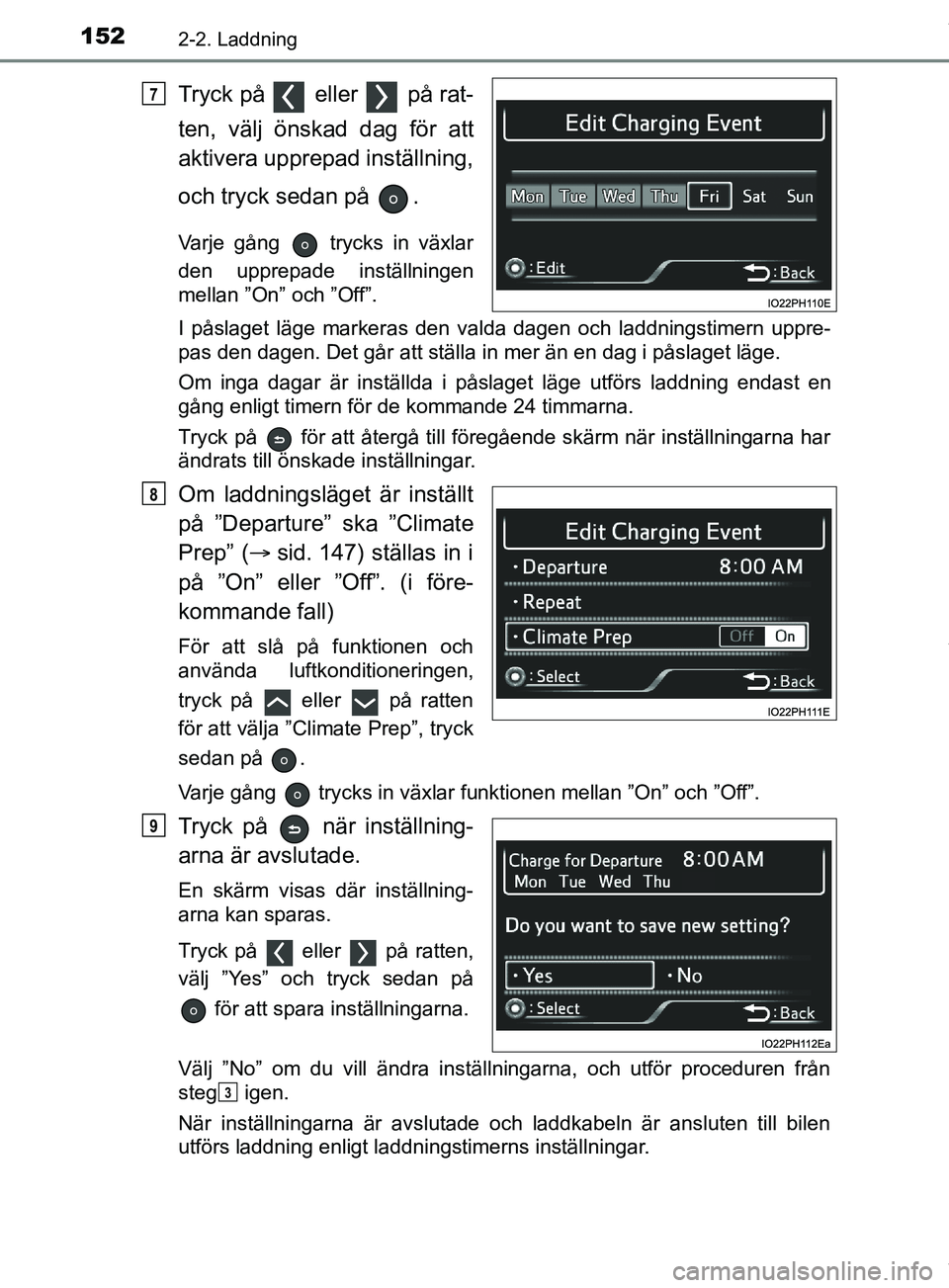

1522-2. Laddning
OM47C99SE
Tryck på eller på rat-
ten, välj önskad dag för att
aktivera upprepad inställning,
och tryck sedan på .
Varje gång trycks in växlar
den upprepade inställningen
mellan ”On” och ”Off”.
I påslaget läge markeras den valda dagen och laddningstimern uppre-
pas den dagen. Det går att ställa in mer än en dag i påslaget läge.
Om inga dagar är inställda i påslaget läge utförs laddning endast en
gång enligt timern för de kommande 24 timmarna.
Tryck på för att återgå till föregående skärm när inställningarna har
ändrats till önskade inställningar.
Om laddningsläget är inställt
på ”Departure” ska ”Climate
Prep” (sid. 147) ställas in i
på ”On” eller ”Off”. (i före-
kommande fall)
För att slå på funktionen och
använda luftkonditioneringen,
tryck på eller på ratten
för att välja ”Climate Prep”, tryck
sedan på .
Varje gång trycks in växlar funktionen mellan ”On” och ”Off”.
Tryck på när inställning-
arna är avslutade.
En skärm visas där inställning-
arna kan sparas.
Tryck på eller på ratten,
välj ”Yes” och tryck sedan på
för att spara inställningarna.
Välj ”No” om du vill ändra inst ällningarna, och utför proceduren från
steg igen.
När inställningarna är avslutade och laddkabeln är ansluten till bilen
utförs laddning enligt laddningstimerns inställningar.
7
8
9
3
