2018 TOYOTA PRIUS PLUG-IN HYBRID Bruksanvisningar (in Swedish)

1773. Instrumentgrupp
3
Instrumentgrupp
OM47C99SE

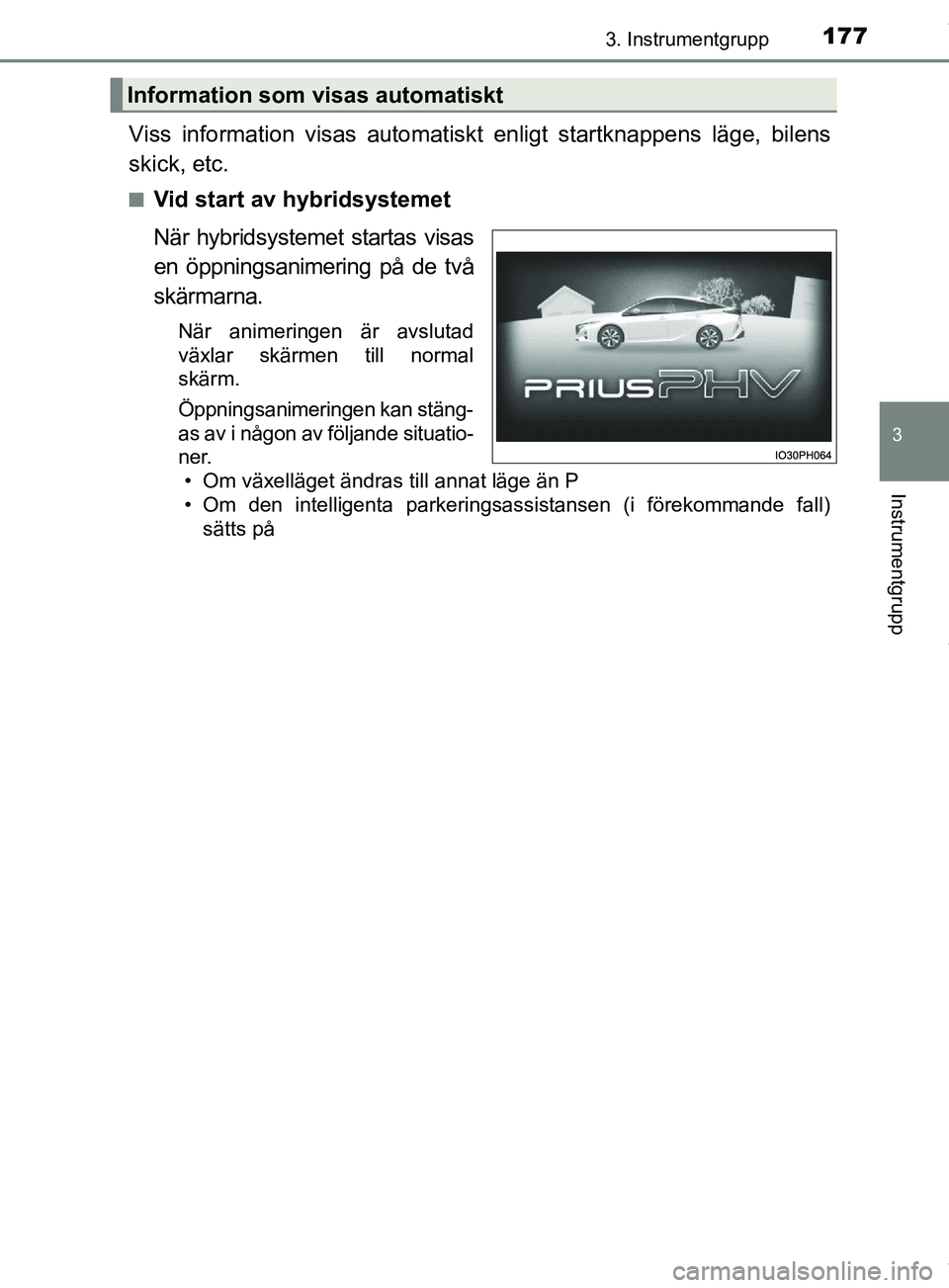

Viss information visas automatiskt enligt startknappens läge, bilens
skick, etc.
nVid start av hybridsystemet
När hybridsystemet startas visas
en öppningsanimering på de två
skärmarna.
När animeringen är avslutad
växlar skärmen till normal
skärm.
Öppningsanimeringen kan stäng-
as av i någon av följande situatio-
n e r. • Om växelläget ändras till annat läge än P
• Om den intelligenta parkeringsassistansen (i förekommande fall) sätts på
Information som visas automatiskt
OM47C99SE.book Page 177 Tuesday, July 17, 2018 12:40 PM

1783. Instrumentgrupp
OM47C99SEn
När förarstödssystemen är igång
När förarstödssystem
, som aktiv farthållare från 0 km/tim
(  sid. 368) och LDA-systemet ( sid. 353), används visas infor-
mation som är relaterad till respekti ve system automatiskt på infor-
mationsdisplayen beroende på situationen.
Uppgifter om informationen som visas och innehållet på displayen
beskrivs på sidan för respektive system.
n
Om det finns information om bilen
Om ett växelläge väljs av misstag eller om ett problem uppstår i ett
system i bilen visas ett varningsmeddelande (eller en bild) på infor-
mationsdisplayen.
Om ett varningsmeddelande visas ska du följa anvisningarna i på dis-
playen. ( sid. 612)
n
När startknappen stängs av (modeller med rörelsedetektor)
Skärmen för att sätta på eller
stänga av rörelsedetektorn vi-
sas på informationsdisplayen.
(  sid. 67)
nNär hybridsystemet stängs av
lNär hybridsystemet är avstängt visas ”Ending” på informations-
displayen (i cirka 30 sekunder
*1).
När ”Ending” visas kan följande information visas med en tryck-
ning på , , eller på ratten.
OM47C99SE.book Page 178 Tuesday, July 17, 2018 12:40 PM

1793. Instrumentgrupp
3
Instrumentgrupp
OM47C99SE
Resultatet för respektive Eco-funktion (sid. 209, 223)
Eco-resultat och rekommendation
Körtid sedan hybrid systemet startades
Körd sträcka sedan hybridsystemet startades
Genomsnittlig bränsleförbruknin g sedan hybridsystemet star-
tades
Information om nästa laddningsschema
*2
Inställning på/av för ”Charge Now” ( sid. 155)
Inställningen kan alterneras för varje tryckning på .
*1: Skärmen stängs av omedelbart om dörrarna låses.
*2: Den kan visas när laddningsscheman registreras. ( sid. 147)
lEn kontrollskärm för ”Traction Battery Cooler” visas eventuellt
när hybridsystemet stängs av. (i förekommande fall) ( sid. 126)
1
2
3
4
5
6
7
OM47C99SE.book Page 179 Tuesday, July 17, 2018 12:40 PM

1803. Instrumentgrupp
OM47C99SE

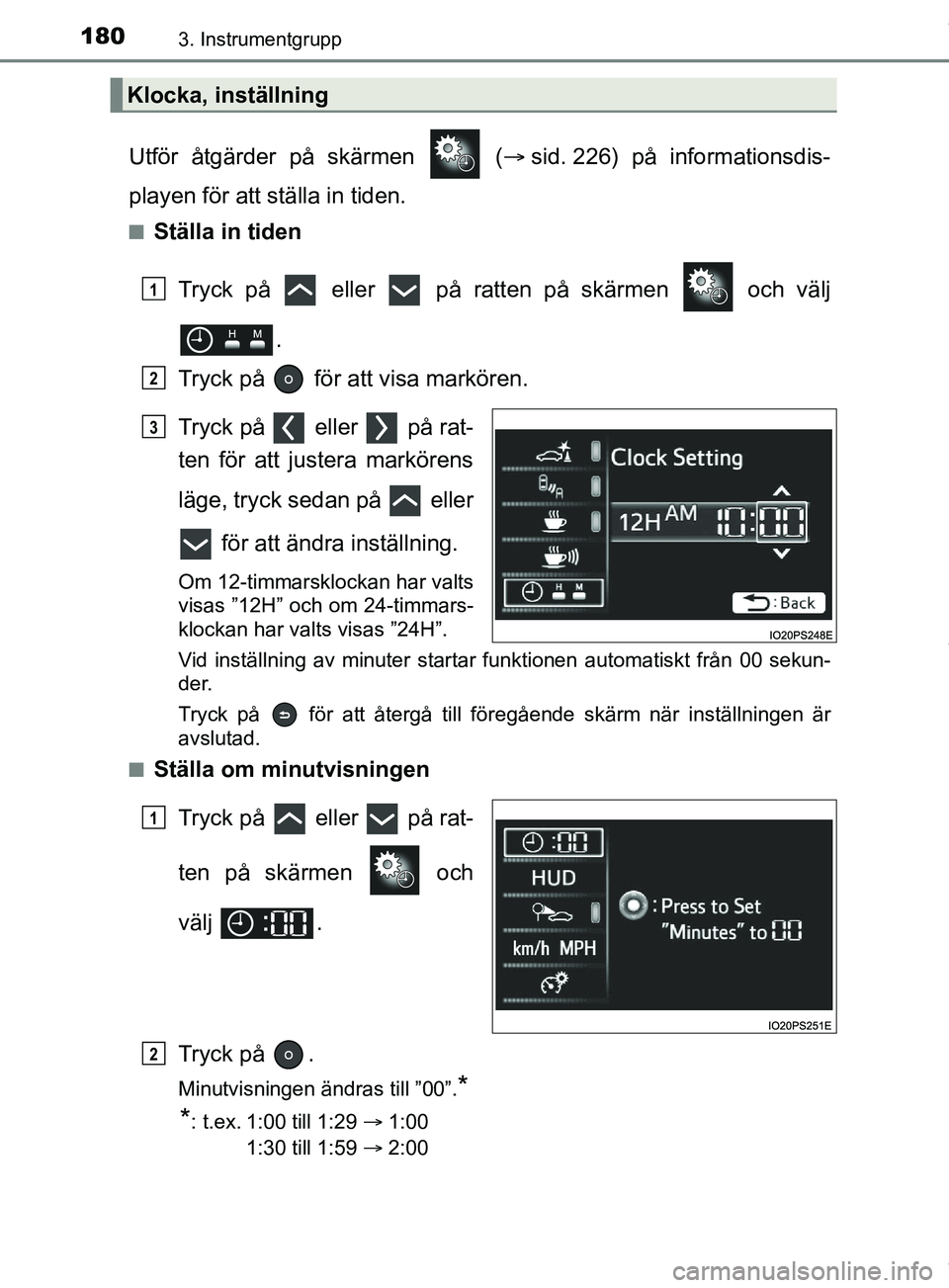

Utför åtgärder på skärmen (sid. 226) på informationsdis-
playen för att ställa in tiden.
nStälla in tiden
Tryck på eller på ratten på skärmen och välj .
Tryck på för att visa markören.
Tryck på eller på rat-
ten för att justera markörens
läge, tryck sedan på eller
för att ändra inställning.
Om 12-timmarsklockan har valts
visas ”12H” och om 24-timmars-
klockan har valts visas ”24H”.
Vid inställning av minuter startar funktionen automatiskt från 00 sekun-
der.
Tryck på för att återgå till föregående skärm när inställningen är
avslutad.
n
Ställa om minutvisningen
Tryck på eller på rat-
ten på skärmen och
välj .
Tryck på .
Minutvisningen ändras till ”00”.*
*
: t.ex. 1:00 till 1:29  1:00
1:30 till 1:59  2:00
Klocka, inställning
1
2
3
1
2
OM47C99SE.book Page 180 Tuesday, July 17, 2018 12:40 PM

1813. Instrumentgrupp
3
Instrumentgrupp
OM47C99SE

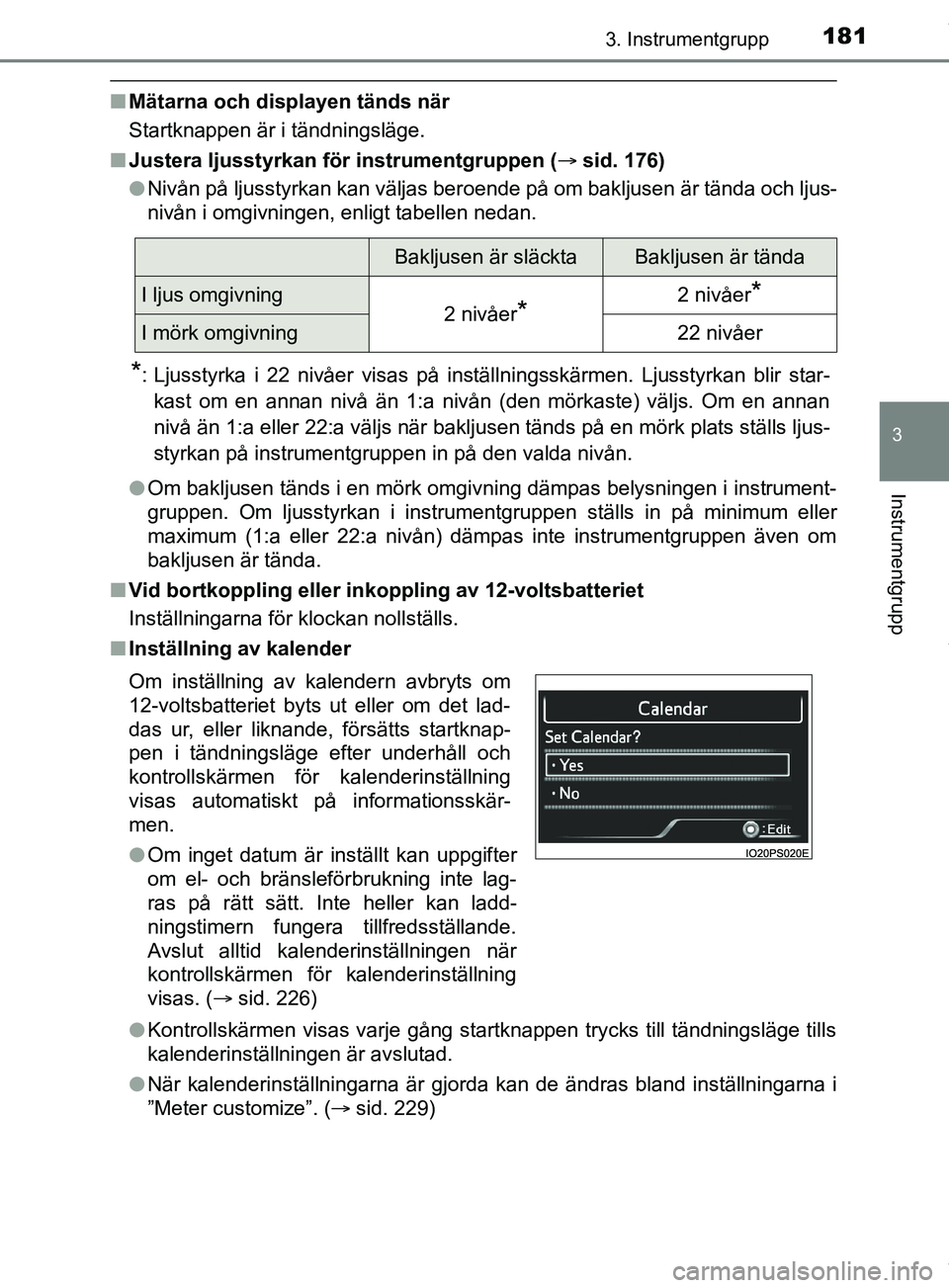

nMätarna och displayen tänds när
Startknappen är i tändningsläge.
n Justera ljusstyrkan fö r instrumentgruppen ( sid. 176)
l Nivån på ljusstyrkan kan väljas beroende på om bakljusen är tända och ljus-
nivån i omgivningen, enligt tabellen nedan.
*: Ljusstyrka i 22 nivåer visas på inställningsskärmen. Ljusstyrkan blir star-
kast om en annan nivå än 1:a nivån (den mörkaste) väljs. Om en annan
nivå än 1:a eller 22:a väljs när bakljusen tänds på en mörk plats ställs ljus-
styrkan på instrumentgruppen in på den valda nivån.
l Om bakljusen tänds i en mörk omgivning dämpas belysningen i instrument-
gruppen. Om ljusstyrkan i instrumentgruppen ställs in på minimum eller
maximum (1:a eller 22:a nivån) dämpas inte instrumentgruppen även om
bakljusen är tända.
n Vid bortkoppling eller inko ppling av 12-voltsbatteriet
Inställningarna för klockan nollställs.
n Inställning av kalender
lKontrollskärmen visas varje gång startknappen trycks till tändningsläge tills
kalenderinställningen är avslutad.
l När kalenderinställningarna är gjorda kan de ändras bland inställningarna i
”Meter customize”. ( sid. 229)
Bakljusen är släcktaBakljusen är tända
I ljus omgivning2 nivåer*2 nivåer*
I mörk omgivning22 nivåer
Om inställning av kalendern avbryts om
12-voltsbatteriet byts ut eller om det lad-
das ur, eller liknande, försätts startknap-
pen i tändningsläge efter underhåll och
kontrollskärmen för kalenderinställning
visas automatiskt på informationsskär-
men.
l Om inget datum är inställt kan uppgifter
om el- och bränsleförbrukning inte lag-
ras på rätt sätt. Inte heller kan ladd-
ningstimern fungera tillfredsställande.
Avslut alltid kalenderinställningen när
kontrollskärmen för kalenderinställning
visas. ( sid. 226)
OM47C99SE.book Page 181 Tuesday, July 17, 2018 12:40 PM

1823. Instrumentgrupp
OM47C99SEn

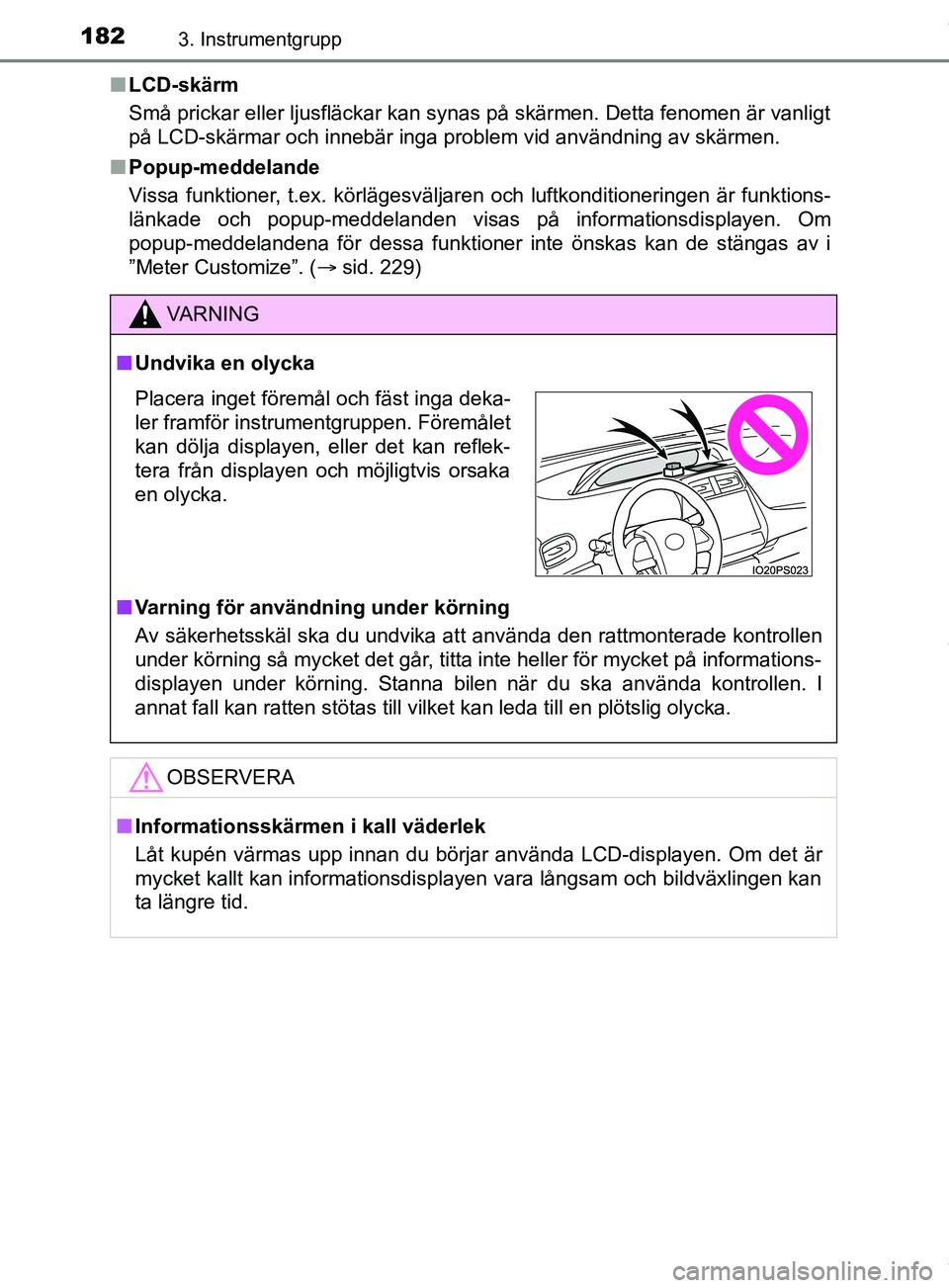

LCD-skärm
Små prickar eller ljusfläckar kan synas på skärmen. Detta fenomen är vanligt
på LCD-skärmar och innebär inga problem vid användning av skärmen.
n Popup-meddelande
Vissa funktioner, t.ex. körlägesväljaren och luftkonditioneringen är funktions-
länkade och popup-meddelanden visas på informationsdisplayen. Om
popup-meddelandena för dessa funktioner inte önskas kan de stängas av i
”Meter Customize”. ( sid. 229)
VARNING
n Undvika en olycka
n Varning för användning under körning
Av säkerhetsskäl ska du undvika att använda den rattmonterade kontrollen
under körning så mycket det går, titta inte heller för mycket på informations-
displayen under körning. Stanna bilen när du ska använda kontrollen. I
annat fall kan ratten stötas till vilket kan leda till en plötslig olycka.
OBSERVERA
nInformationsskärmen i kall väderlek
Låt kupén värmas upp innan du börjar använda LCD-displayen. Om det är
mycket kallt kan informationsdisplayen vara långsam och bildväxlingen kan
ta längre tid.
Placera inget föremål och fäst inga deka-
ler framför instrumentgruppen. Föremålet
kan dölja displayen, eller det kan reflek-
tera från displayen och möjligtvis orsaka
en olycka.
OM47C99SE.book Page 182 Tuesday, July 17, 2018 12:40 PM

1833. Instrumentgrupp
OM47C99SE
3
Instrumentgrupp

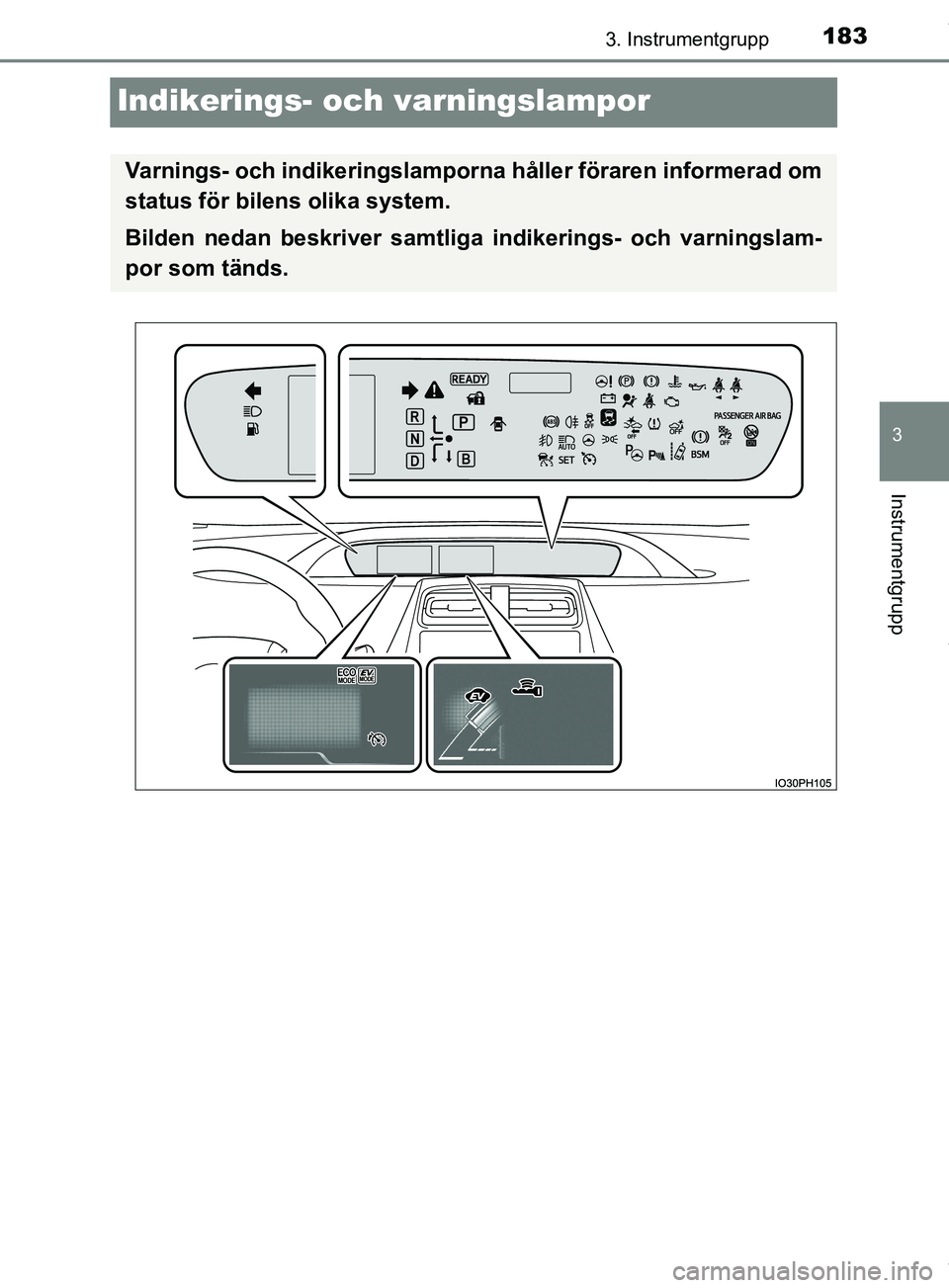

Indikerings- och varningslampor
Varnings- och indikeri ngslamporna håller föraren informerad om
status för bilens olika system.
Bilden nedan beskriver samtliga indikerings- och varningslam-
por som tänds.
OM47C99SE.book Page 183 Tuesday, July 17, 2018 12:40 PM

1843. Instrumentgrupp
OM47C99SE

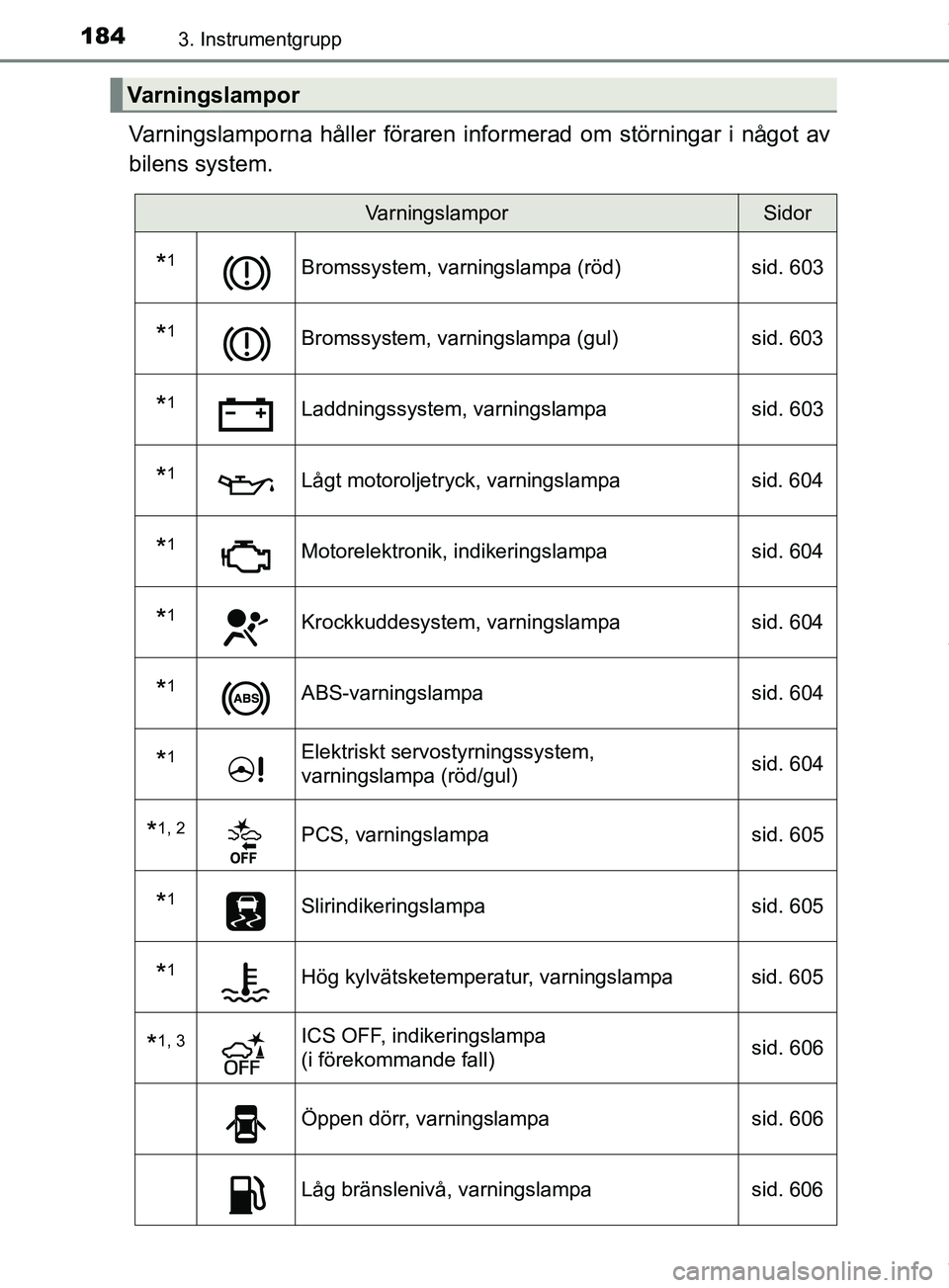

Varningslamporna håller föraren informerad om störningar i något av
bilens system.
Varningslampor
VarningslamporSidor
*1Bromssystem, varningslampa (röd)sid. 603
*1Bromssystem, varningslampa (gul)sid. 603
*1Laddningssystem, varningslampa sid. 603
*1Lågt motoroljetryck, varningslampasid. 604
*1Motorelektronik, indikeringslampa sid. 604
*1Krockkuddesystem, varningslampasid. 604
*1ABS-varningslampasid. 604
*1Elektriskt servostyrningssystem,
varningslampa (röd/gul) sid. 604
*1, 2PCS, varningslampa
sid. 605
*1Slirindikeringslampasid. 605
*1Hög kylvätsketemperatur, varningslampa sid. 605
*1, 3ICS OFF, indikeringslampa
(i förekommande fall) sid. 606
Öppen dörr, varningslampa
sid. 606
Låg bränslenivå, varningslampa sid. 606
