2018 TOYOTA PRIUS PLUG-IN HYBRID Bruksanvisningar (in Swedish)

5857-3. Arbeten som du kan göra själv
OM47C99SE
7
Underhåll och skötsel

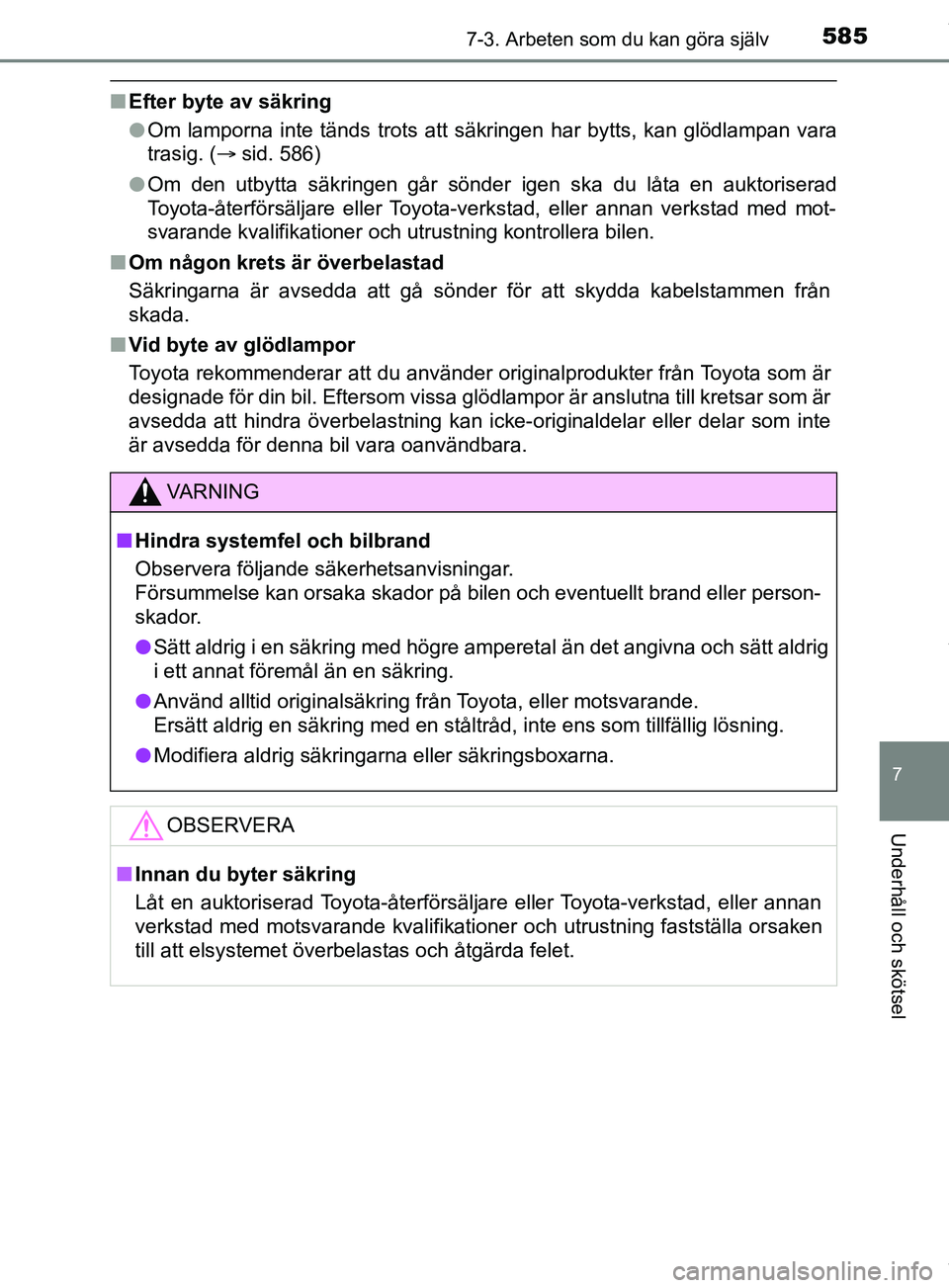

nEfter byte av säkring
lOm lamporna inte tänds trots att sä kringen har bytts, kan glödlampan vara
trasig. ( sid. 586)
l Om den utbytta säkringen går sönder igen ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med mot-
svarande kvalifikationer och utrustning kontrollera bilen.
n Om någon krets är överbelastad
Säkringarna är avsedda att gå sönder för att skydda kabelstammen från
skada.
n Vid byte av glödlampor
Toyota rekommenderar att du använder originalprodukter från Toyota som är
designade för din bil. Eftersom vissa glödl ampor är anslutna till kretsar som är
avsedda att hindra överbelastning kan icke-originaldelar eller delar som inte
är avsedda för denna bil vara oanvändbara.
VARNING
n Hindra systemfel och bilbrand
Observera följande säkerhetsanvisningar.
Försummelse kan orsaka skador på bilen och eventuellt brand eller person-
skador.
l Sätt aldrig i en säkring med högre amperetal än det angivna och sätt aldrig
i ett annat föremål än en säkring.
l Använd alltid originalsäkring från Toyota, eller motsvarande.
Ersätt aldrig en säkring med en ståltråd, inte ens som tillf\
ällig lösning.
l Modifiera aldrig säkringarna eller säkringsboxarna.
OBSERVERA
n Innan du byter säkring
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning fastställa orsaken
till att elsystemet överbelastas och åtgärda felet.
OM47C99SE.book Page 585 Tuesday, July 17, 2018 12:40 PM

5867-3. Arbeten som du kan göra själv
OM47C99SE

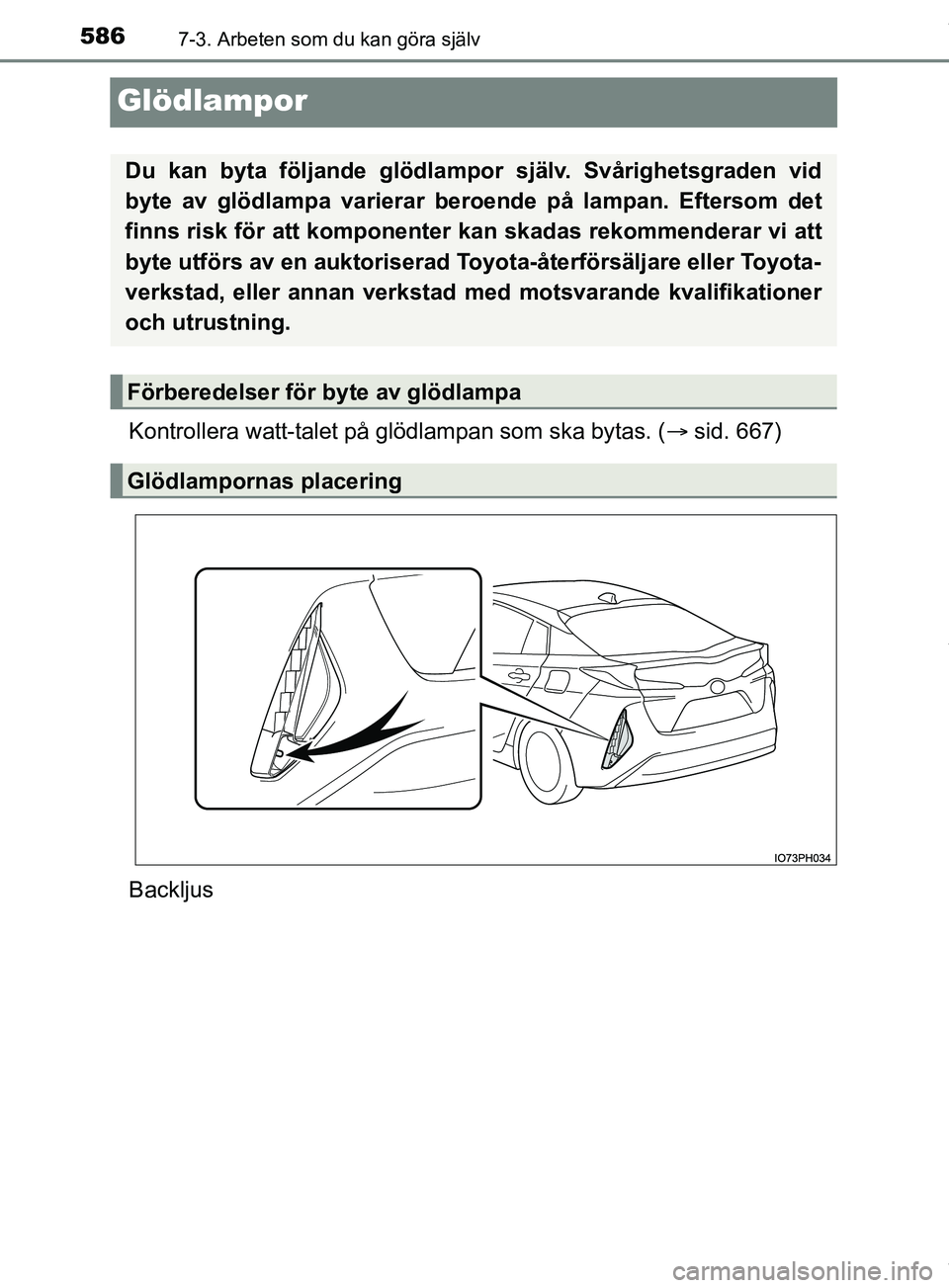

Glödlampor
Kontrollera watt-talet på glödlampan som ska bytas. (sid. 667)
Backljus
Du kan byta följande glödlampor själv. Svårighetsgraden vid
byte av glödlampa varierar beroende på lampan. Eftersom det
finns risk för att komponenter kan skadas rekommenderar vi att
byte utförs av en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
Förberedelser för byte av glödlampa
Glödlampornas placering
OM47C99SE.book Page 586 Tuesday, July 17, 2018 12:40 PM

5877-3. Arbeten som du kan göra själv
OM47C99SE
7
Underhåll och skötsel

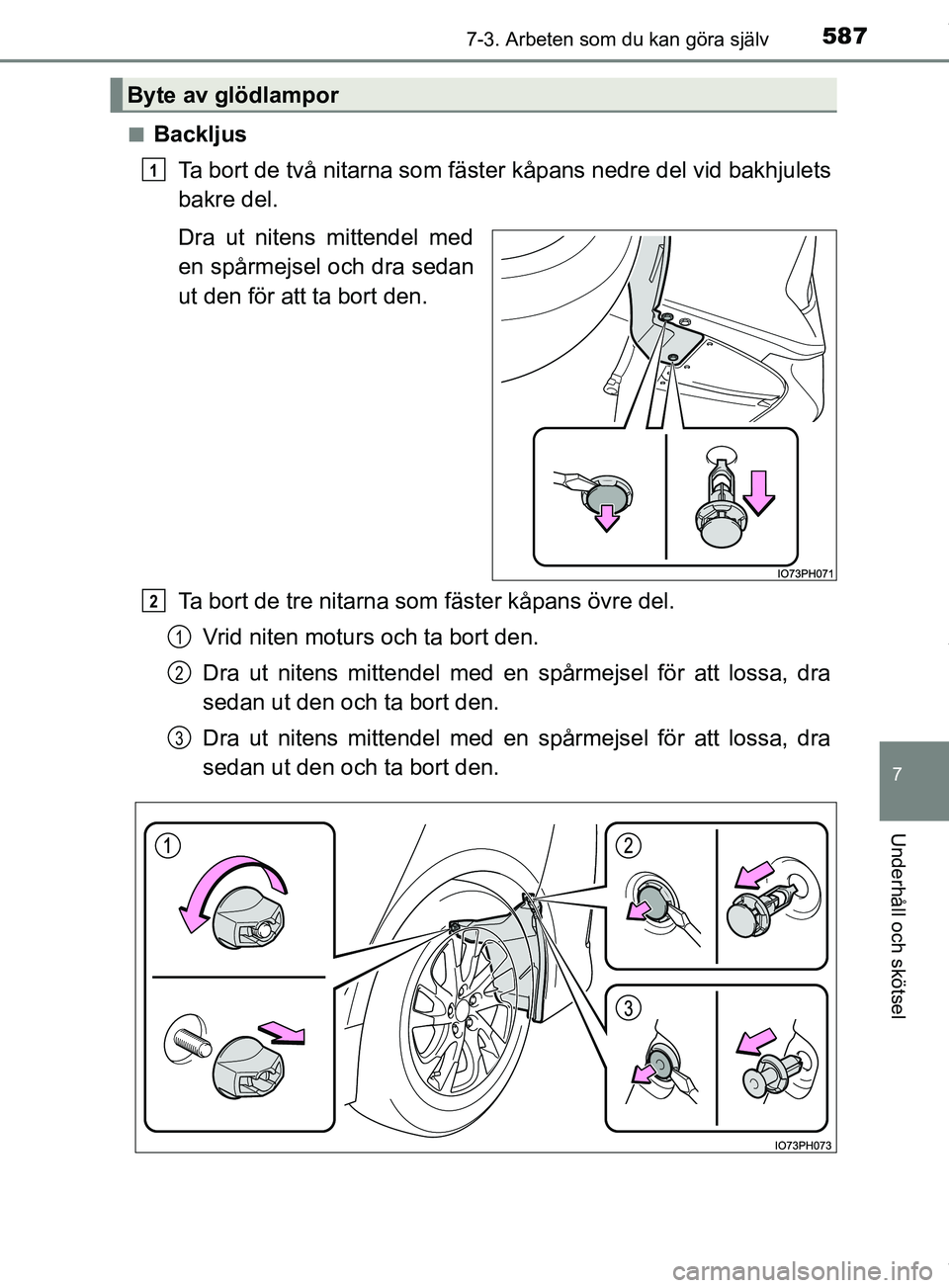

nBackljusTa bort de två nitarna som fäster kåpans nedre del vid bakhjulets
bakre del.
Dra ut nitens mittendel med
en spårmejsel och dra sedan
ut den för att ta bort den.
Ta bort de tre nitarna som fäster kåpans övre del.Vrid niten moturs och ta bort den.
Dra ut nitens mittendel med en spårmejsel för att lossa, dra
sedan ut den och ta bort den.
Dra ut nitens mittendel med en spårmejsel för att lossa, dra
sedan ut den och ta bort den.
Byte av glödlampor
1
2
1
2
3
OM47C99SE.book Page 587 Tuesday, July 17, 2018 12:40 PM

5887-3. Arbeten som du kan göra själv
OM47C99SE

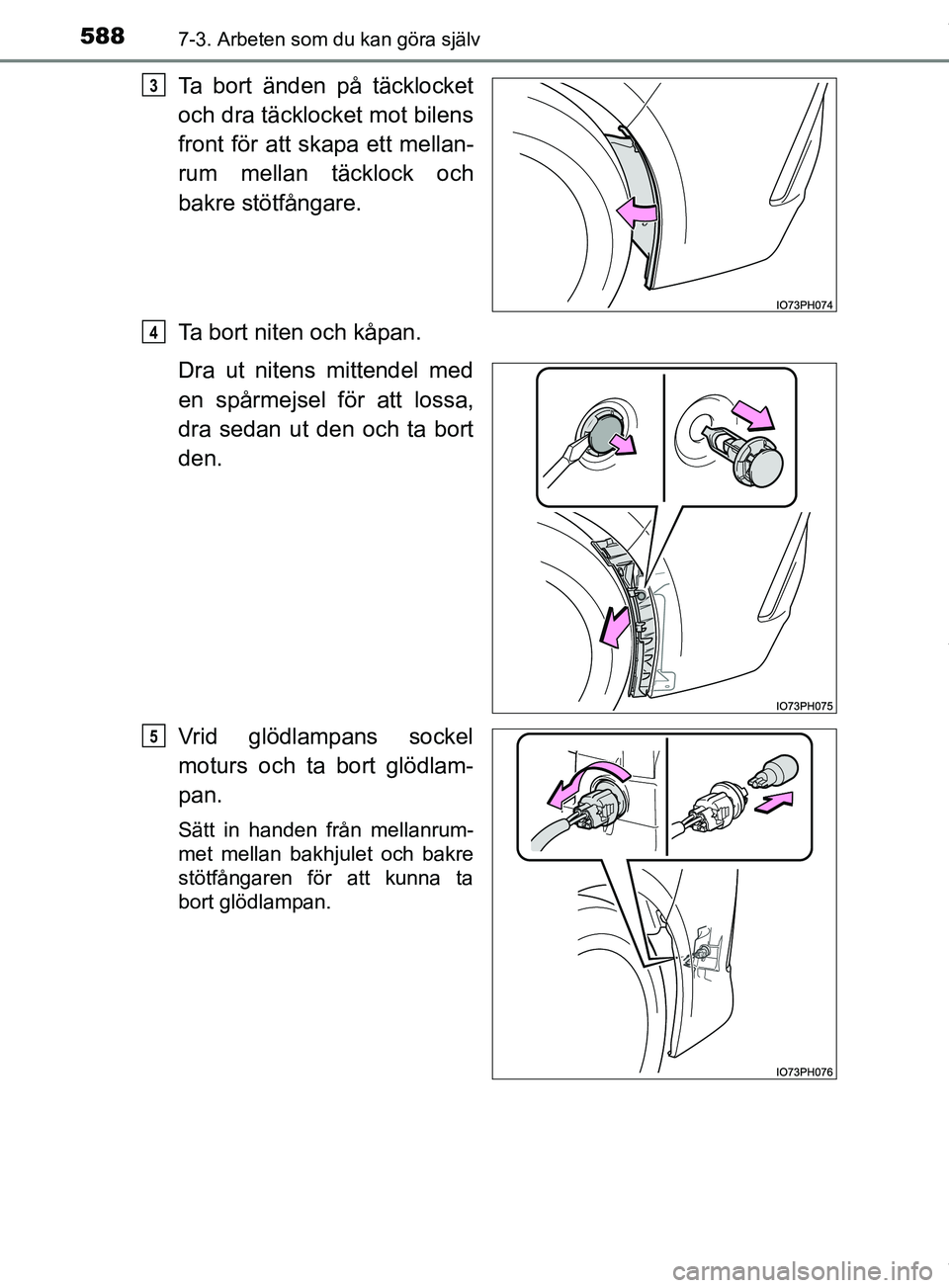

Ta bort änden på täcklocket
och dra täcklocket mot bilens
front för att skapa ett mellan-
rum mellan täcklock och
bakre stötfångare.
Ta bort niten och kåpan.
Dra ut nitens mittendel med
en spårmejsel för att lossa,
dra sedan ut den och ta bort
den.
Vrid glödlampans sockel
moturs och ta bort glödlam-
pan.
Sätt in handen från mellanrum-
met mellan bakhjulet och bakre
stötfångaren för att kunna ta
bort glödlampan.
3
4
5
OM47C99SE.book Page 588 Tuesday, July 17, 2018 12:40 PM

5897-3. Arbeten som du kan göra själv
OM47C99SE
7
Underhåll och skötsel

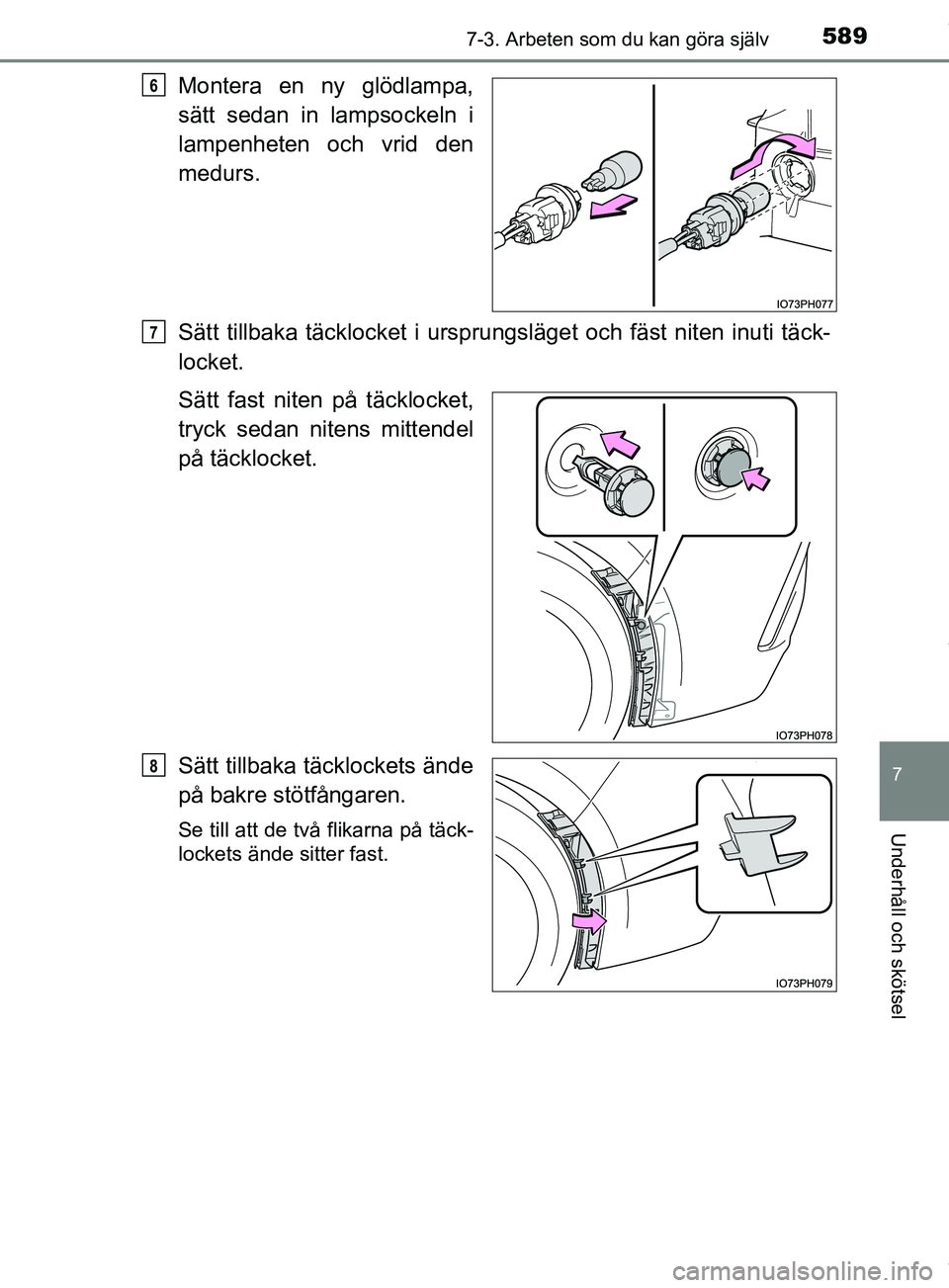

Montera en ny glödlampa,
sätt sedan in lampsockeln i
lampenheten och vrid den
medurs.
Sätt tillbaka täcklocket i ursprungsläget och fäst niten inuti täck-
locket.
Sätt fast niten på täcklocket,
tryck sedan nitens mittendel
på täcklocket.
Sätt tillbaka täcklockets ände
på bakre stötfångaren.
Se till att de två flikarna på täck-
lockets ände sitter fast.
6
7
8
OM47C99SE.book Page 589 Tuesday, July 17, 2018 12:40 PM

5907-3. Arbeten som du kan göra själv
OM47C99SE

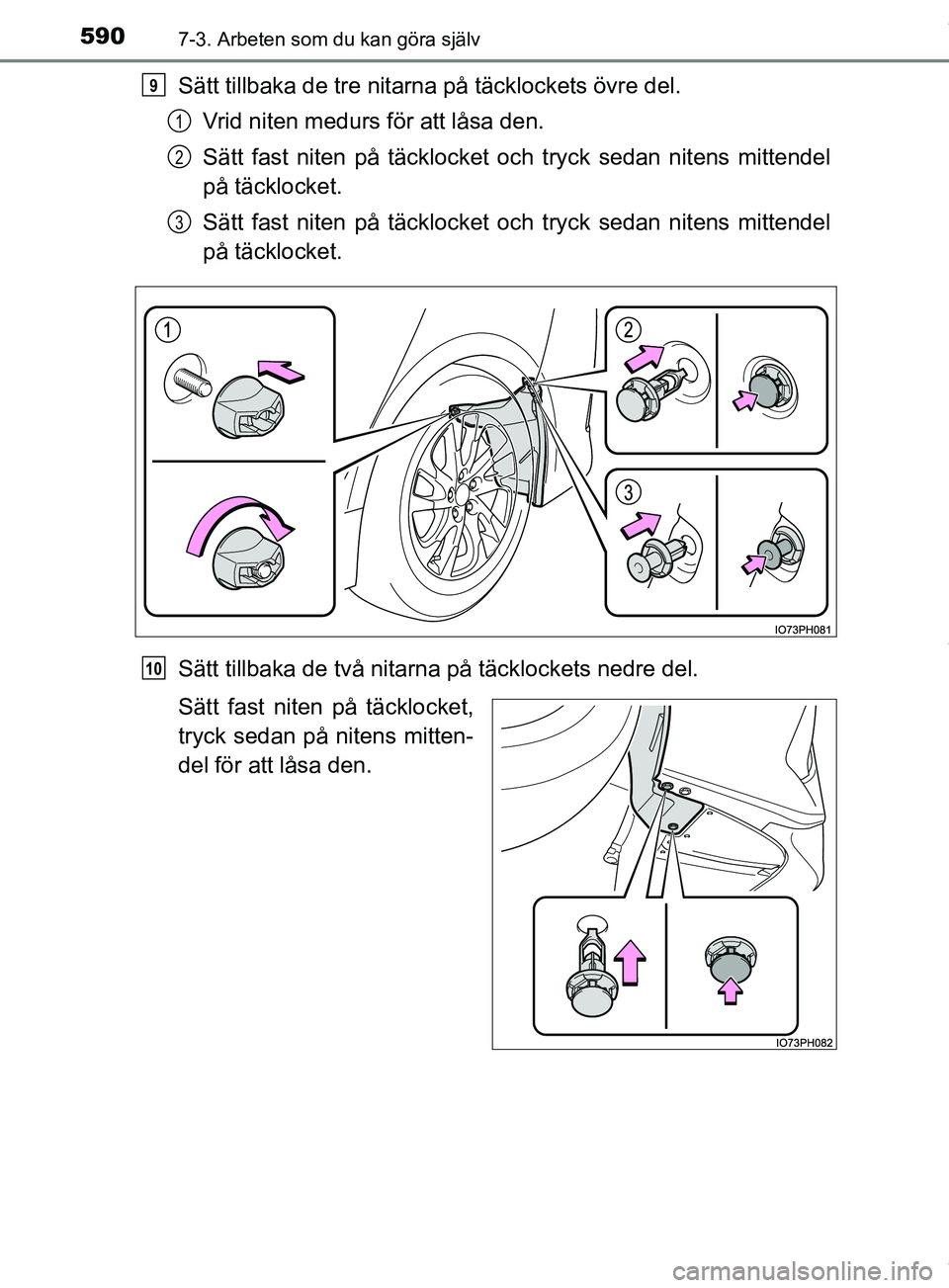

Sätt tillbaka de tre nitarna på täcklockets övre del.
Vrid niten medurs för att låsa den.
Sätt fast niten på täcklocket och tryck sedan nitens mittendel
på täcklocket.
Sätt fast niten på täcklocket och tryck sedan nitens mittendel
på täcklocket.
Sätt tillbaka de två nitarna på täcklockets nedre del.
Sätt fast niten på täcklocket,
tryck sedan på nitens mitten-
del för att låsa den.9
1
2
3
10
OM47C99SE.book Page 590 Tuesday, July 17, 2018 12:40 PM

5917-3. Arbeten som du kan göra själv
OM47C99SE
7
Underhåll och skötsel
nByte av följande glödlampor
Om någon av nedanstående lampor har gått sönder bör du låta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan
verkstad med motsvarande kvalifikationer och utrustning byta lam-
pan.
lStrålkastare
l Varselljus
l Positionsljus, fram
l Dimljus, fram
l Körriktningsvisare, fram
l Körriktningsvisare, sida
l Körriktningsvisare, bak
l Dimljus, bak
l Bakljus
l Bromsljus
l Högt monterat bromsljus
l Nummerskyltsbelysning
nLED-lampor
Förutom backljusen består övriga lampor av ett antal lysdioder (LED). Om
några av LED-lamporna går sönder ska du låta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvali-
fikationer och utrustning byta dem.
n Kondensation innanför lampglaset
Tillfällig kondens innanför lampglaset innebär inte att något är fel. Kontakta
en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikationer och utrustning för information i följande
situationer:
lStora vattendroppar ansamlas innanför glaset.
l Vatten har ansamlats inuti lampan.
n Vid byte av glödlampor
 sid. 585
OM47C99SE.book Page 591 Tuesday, July 17, 2018 12:40 PM

5927-3. Arbeten som du kan göra själv
OM47C99SE
VARNING
n Byte av glödlampor
l Se till att hybridsystemet är avstängt och släck all belysning. Försök inte
byta glödlampa omedelbart efter det att strålkastarna släckts.
Glödlamporna blir mycket heta och kan ge upphov till brännskador.
l Vidrör inte lampglaset med bara händerna. Om du måste hålla i lampans
glasdel ska den hållas med en ren och torr trasa så att fukt och oljor inte
kommer på glödlampan.
Om glödlampan repas eller tappas kan den dessutom explodera eller
spricka.
l Skruva i glödlampor helt, såväl som andra delar som behövs för att fästa
dem. Försummelse kan leda till brännskador, brand eller att vatten tränger
in i lampenheten. Det kan skada backljusen eller orsaka kondens på gla-
set.
l Försök inte reparera eller ta isär glödlampor, anslutningsdon, elkretsar
eller delar av komponenter.
Sådant kan orsaka en elektrisk stöt som kan leda till dödsfall eller svåra
skador.
l Byt inte glödlampan till höger backljus omedelbart efter att bilen har körts.
När bilen har körts har avgasröret blivit extremt hett och om det vidrörs
kan brännskador uppstå.
l Använd handskar eller annat skydd för att undvika skador på bilen.
Det finns risk att man kan skada sig på delarnas kanter.
n Förhindra skador eller brand
l Se till att glödlamporna är ordentligt iskruvade och låsta.
l Kontrollera watt-talet på glödlampan innan du sätter dit den för att undvika
värmeskador.
OM47C99SE.book Page 592 Tuesday, July 17, 2018 12:40 PM
