2018 TOYOTA PRIUS PLUG-IN HYBRID Bruksanvisningar (in Swedish)

1853. Instrumentgrupp
3
Instrumentgrupp
OM47C99SE
*1: Lamporna tänds när startknappen är i tändningsläge för att indikera att sys-temkontroll utförs. De släcks när hybridsystemet startas, eller efter några sek-
under. En funktionsstörning kan ha uppstått om en lampa inte tänds eller
släcks. Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer kontrollera bilen.
*2: Lampan blinkar eller lyser för att indikera en funktionsstörning.
*3: Lampan blinkar för att indikera en funktionsstörning.
Indikeringslamporna håller föraren informerad om status hos bilens
olika system.
Förare och framsätespassagerare,
bältespåminnare sid. 606
Säkerhetsbälte i baksätet, påminnelselampa sid. 606
*1Huvudvarningslampa
sid. 606
*1Däcktryck, varningslampa sid. 607
Indikeringslampor
VarningslamporSidor
IndikeringslamporSidor
Körriktningsvisare, indikator sid. 315
Bakljus, indikatorsid. 317
Parkeringsbroms, indikeringslampasid. 316
Helljus, indikeringslampasid. 317
Dimljus fram, indikeringslampa sid. 327
OM47C99SE.book Page 185 Tuesday, July 17, 2018 12:40 PM

1863. Instrumentgrupp
OM47C99SE
Dimljus bak, indikatorsid. 327
Billarm, indikeringslampasid. 61, 64
”READY”, indikator sid. 303
Indikeringslampor för växellägensid. 309
*1, 2Slirindikeringslampasid. 461
*1, 3VSC OFF indikeringslampa sid. 462
Farthållare, indikator sid. 378
Aktiv farthållare, indikeringslampasid. 368
Farthållare, indikeringslampa ”SET”sid. 368
*1, 3PCS, varningslampasid. 345
LDA, indikatorsid. 356
Styrkontroll, indikator sid. 357
Adaptivt strålkastarsystem, indikeringslampa sid. 322
”BSM”, indikeringslampa (i förekommande fall) sid. 388
Toyota parkeringssensor, indikeringslampa
(i förekommande fall)sid. 401
IndikeringslamporSidor
OM47C99SE.book Page 186 Tuesday, July 17, 2018 12:40 PM

1873. Instrumentgrupp
3
Instrumentgrupp
OM47C99SE

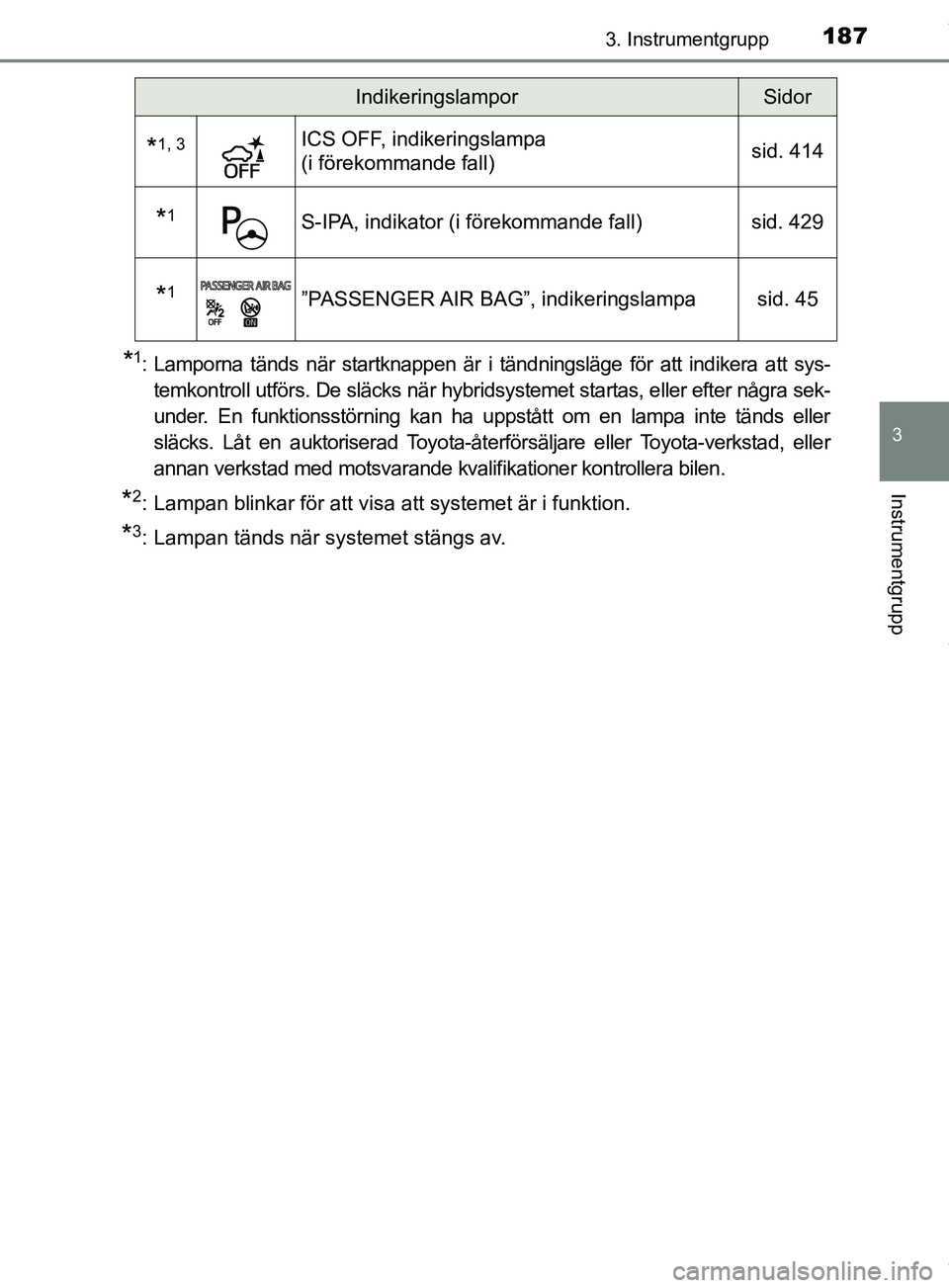

*1: Lamporna tänds när startknappen är i tändningsläge för att indikera att sys-temkontroll utförs. De släcks när hybridsystemet startas, eller efter några sek-
under. En funktionsstörning kan ha uppstått om en lampa inte tänds eller
släcks. Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer kontrollera bilen.
*2: Lampan blinkar för att visa att systemet är i funktion.
*3: Lampan tänds när systemet stängs av.
*1, 3ICS OFF, indikeringslampa
(i förekommande fall) sid. 414
*1S-IPA, indikator (i förekommande fall)
sid. 429
*1”PASSENGER AIR BAG”, indikeringslampa sid. 45
IndikeringslamporSidor
OM47C99SE.book Page 187 Tuesday, July 17, 2018 12:40 PM

1883. Instrumentgrupp
OM47C99SEn

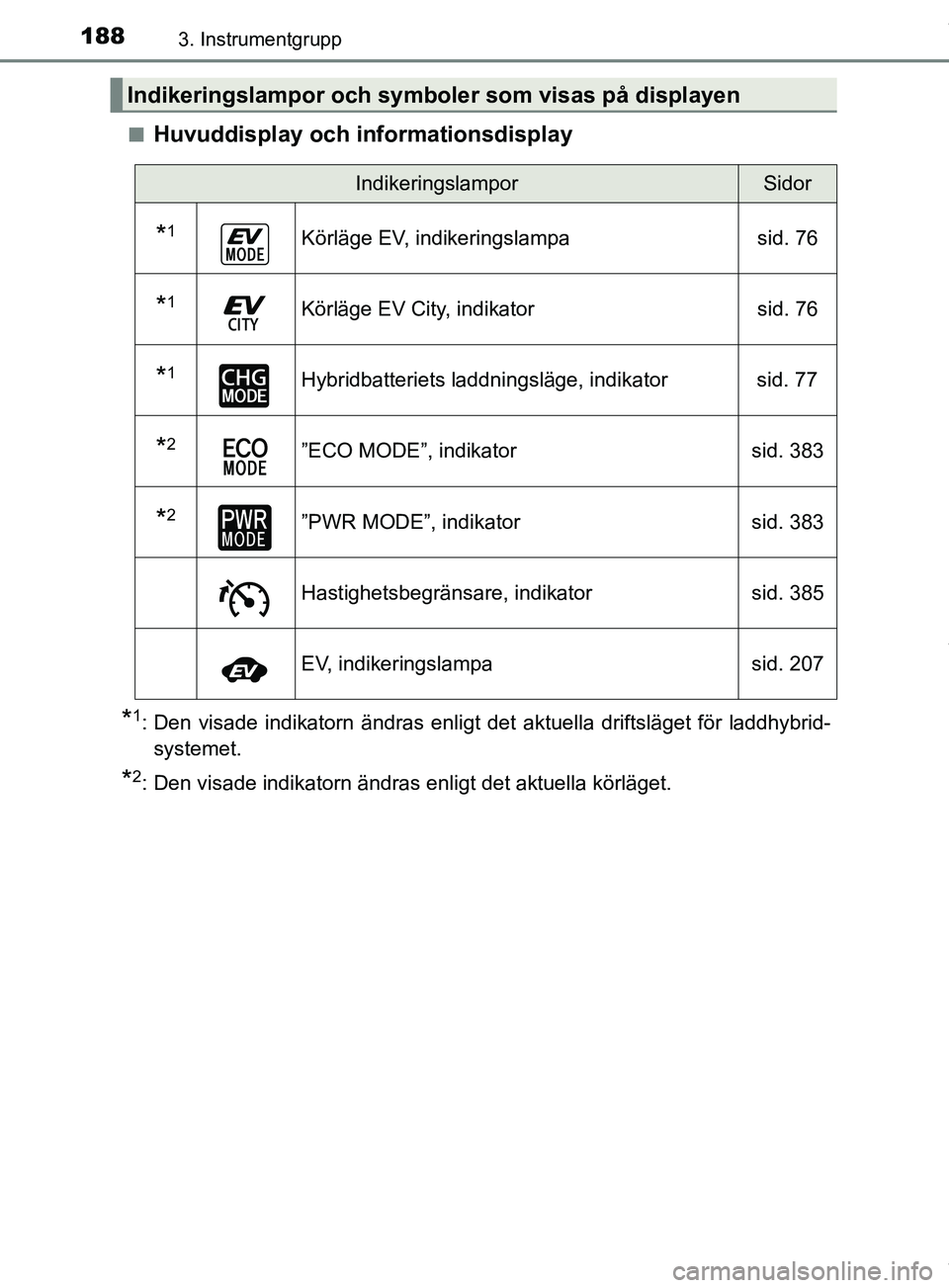

Huvuddisplay och informationsdisplay
*1: Den visade indikatorn ändras enligt det
aktuella driftsläget för laddhybrid-
systemet.
*2: Den visade indikatorn ändras enligt det aktuella körläget.
Indikeringslampor och symbole r som visas på displayen
IndikeringslamporSidor
*1Körläge EV, indikeringslampa sid. 76
*1Körläge EV City, indikatorsid. 76
*1Hybridbatteriets laddningsläge, indikator sid. 77
*2”ECO MODE”, indikatorsid. 383
*2”PWR MODE”, indikatorsid. 383
Hastighetsbegränsare, indikatorsid. 385
EV, indikeringslampa sid. 207
OM47C99SE.book Page 188 Tuesday, July 17, 2018 12:40 PM

1893. Instrumentgrupp
3
Instrumentgrupp
OM47C99SEn

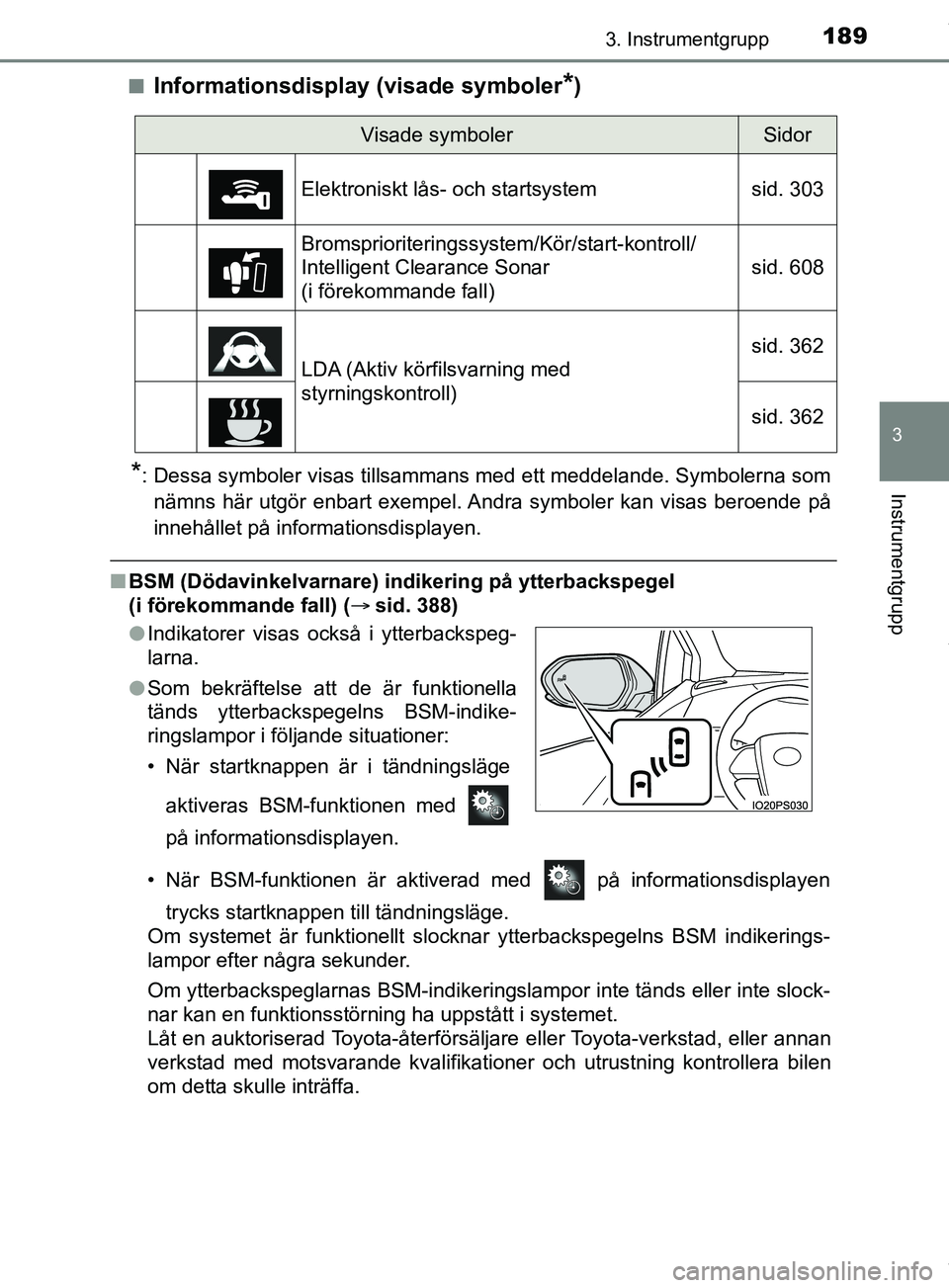

Informationsdisplay (visade symboler*)
*: Dessa symboler visas tillsammans med ett meddelande. Symbolerna som
nämns här utgör enbart exempel. Andra symboler kan visas beroende på
innehållet på informationsdisplayen.
n BSM (Dödavinkelvarnare) indikering på ytterbackspegel
(i förekommande fall) ( sid. 388)
• När BSM-funktionen är aktiverad med på informationsdisplayen trycks startknappen till tändningsläge.
Om systemet är funktionellt slocknar ytterbackspegelns BSM indikerings-
lampor efter några sekunder.
Om ytterbackspeglarnas BSM-indikeringslampor inte tänds eller inte slock-
nar kan en funktionsstörning ha uppstått i systemet.
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning kontrollera bilen
om detta skulle inträffa.
Visade symbolerSidor
Elektroniskt lås- och startsystem sid. 303
Bromsprioriteringssystem/Kör/start-kontroll/
Intelligent Clearance Sonar
(i förekommande fall)sid. 608
LDA (Aktiv körfilsvarning med
styrningskontroll)sid. 362
sid. 362
l
Indikatorer visas också i ytterbackspeg-
larna.
l Som bekräftelse att de är funktionella
tänds ytterbackspegelns BSM-indike-
ringslampor i följande situationer:
• När startknappen är i tändningsläge
aktiveras BSM-funktionen med
på informationsdisplayen.
OM47C99SE.book Page 189 Tuesday, July 17, 2018 12:40 PM

1903. Instrumentgrupp
OM47C99SE

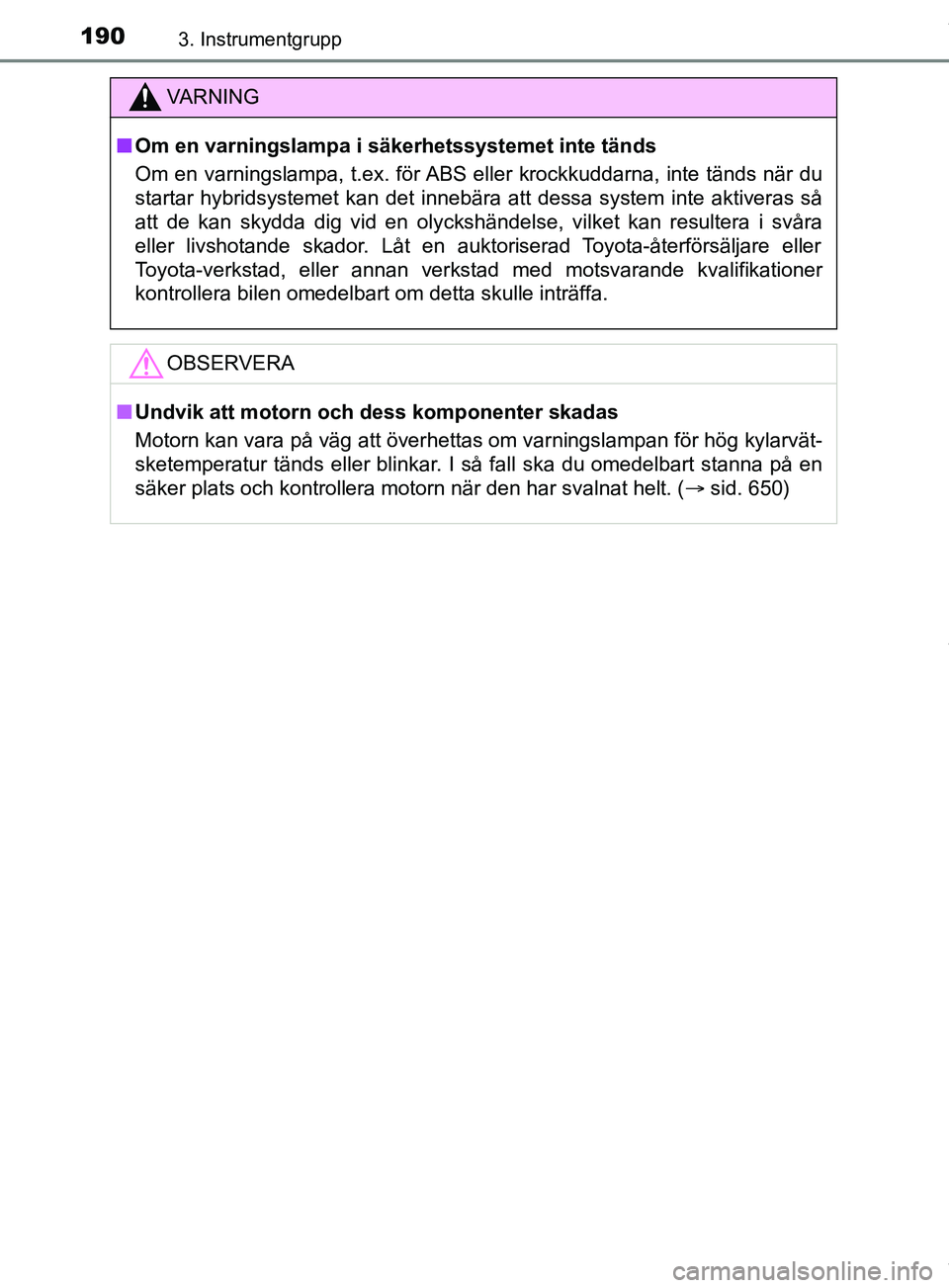

VARNING
n Om en varningslampa i säkerhetssystemet inte tänds
Om en varningslampa, t.ex. för ABS eller krockkuddarna, inte tänds när du
startar hybridsystemet kan det innebära att dessa system inte aktiveras så
att de kan skydda dig vid en olyckshändelse, vilket kan resultera i svåra
eller livshotande skador. Låt en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
kontrollera bilen omedelbart om detta skulle inträffa.
OBSERVERA
nUndvik att motorn och dess komponenter skadas
Motorn kan vara på väg att överhettas om varningslampan för hög kylarvät-
sketemperatur tänds eller blinkar. I så fall ska du omedelbart stanna på en
säker plats och kontrollera motorn när den har svalnat helt. ( sid. 650)
OM47C99SE.book Page 190 Tuesday, July 17, 2018 12:40 PM

1913. Instrumentgrupp
OM47C99SE
3
Instrumentgrupp

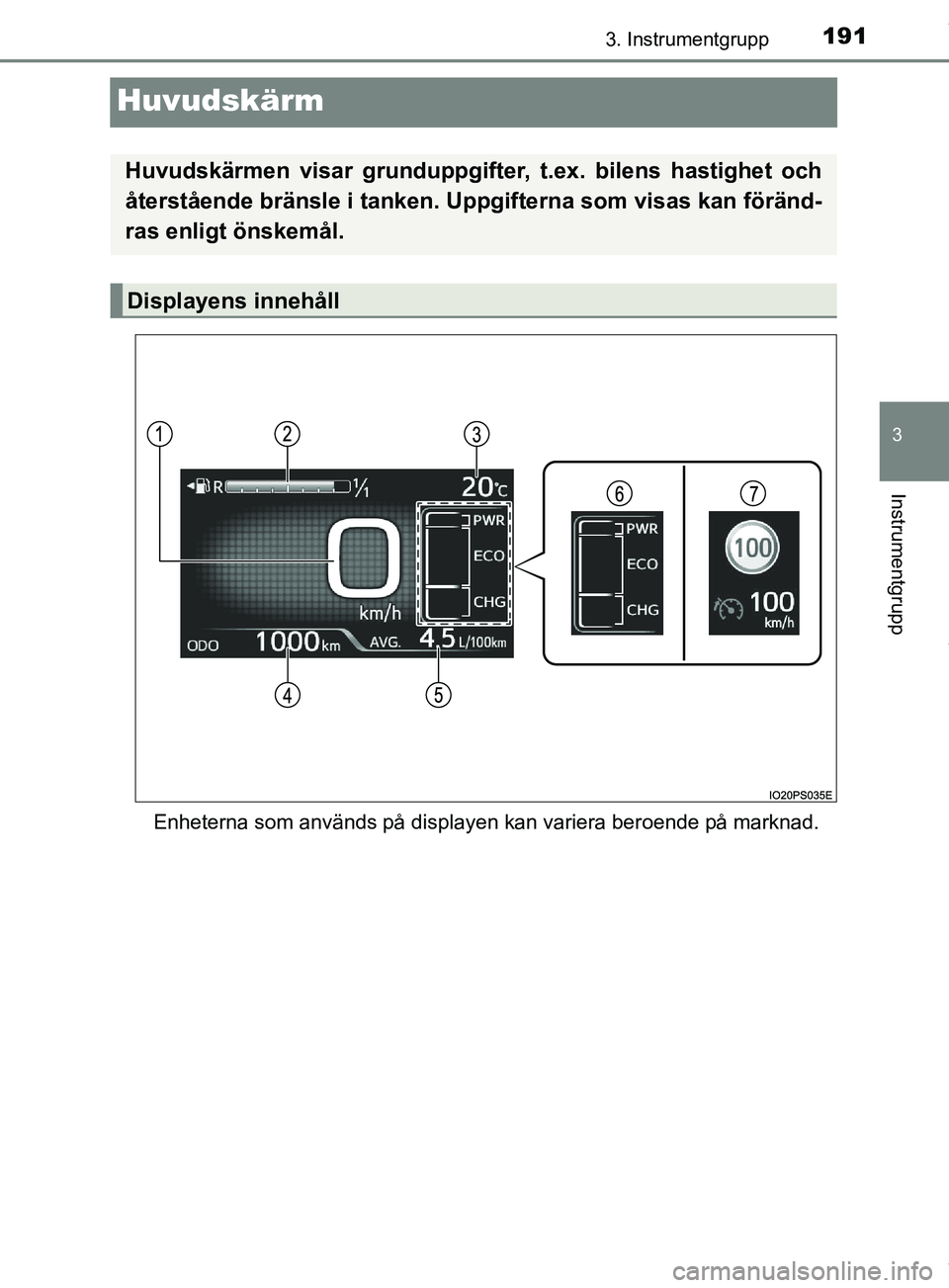

Huvudskärm
Enheterna som används på displayen kan variera beroende på marknad.
Huvudskärmen visar grunduppgifter, t.ex. bilens hastighet och
återstående bränsle i tanken. Uppgifterna som visas kan föränd-
ras enligt önskemål.
Displayens innehåll
OM47C99SE.book Page 191 Tuesday, July 17, 2018 12:40 PM

1923. Instrumentgrupp
OM47C99SE

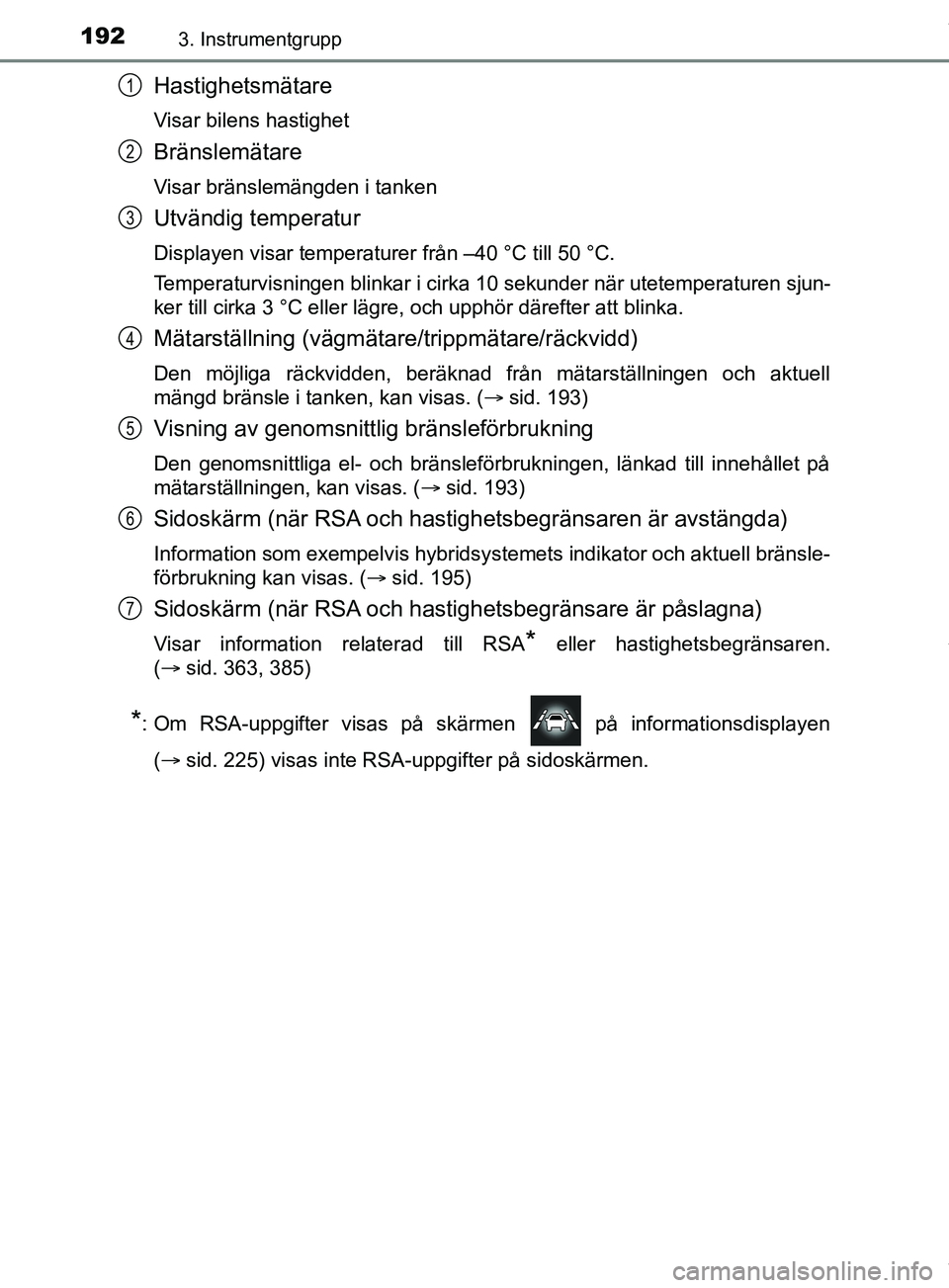

Hastighetsmätare
Visar bilens hastighet
Bränslemätare
Visar bränslemängden i tanken
Utvändig temperatur
Displayen visar temperaturer från –40 °C till 50 °C.
Temperaturvisningen blinkar i cirka 10 sekunder när utetemperaturen sjun-
ker till cirka 3 °C eller lägre, och upphör därefter att blinka.
Mätarställning (vägmätare/trippmätare/räckvidd)
Den möjliga räckvidden, beräknad från mätarställningen och aktuell
mängd bränsle i tanken, kan visas. (sid. 193)
Visning av genomsnittl ig bränsleförbrukning
Den genomsnittliga el- och bränsleförbrukningen, länkad till innehållet på
mätarställningen, kan visas. ( sid. 193)
Sidoskärm (när RSA och hastig hetsbegränsaren är avstängda)
Information som exempelvis hybridsystemets indikator och aktuell bränsle-
förbrukning kan visas. (sid. 195)
Sidoskärm (när RSA och hastig hetsbegränsare är påslagna)
Visar information relaterad till RSA* eller hastighetsbegränsaren.
(  sid. 363, 385)
*: Om RSA-uppgifter visas på skärmen på informationsdisplayen
( sid. 225) visas inte RSA-uppgifter på sidoskärmen.
1
2
3
4
5
6
7
