1692-2. Laddning
2
Laddhybridsystem
OM47C99SE

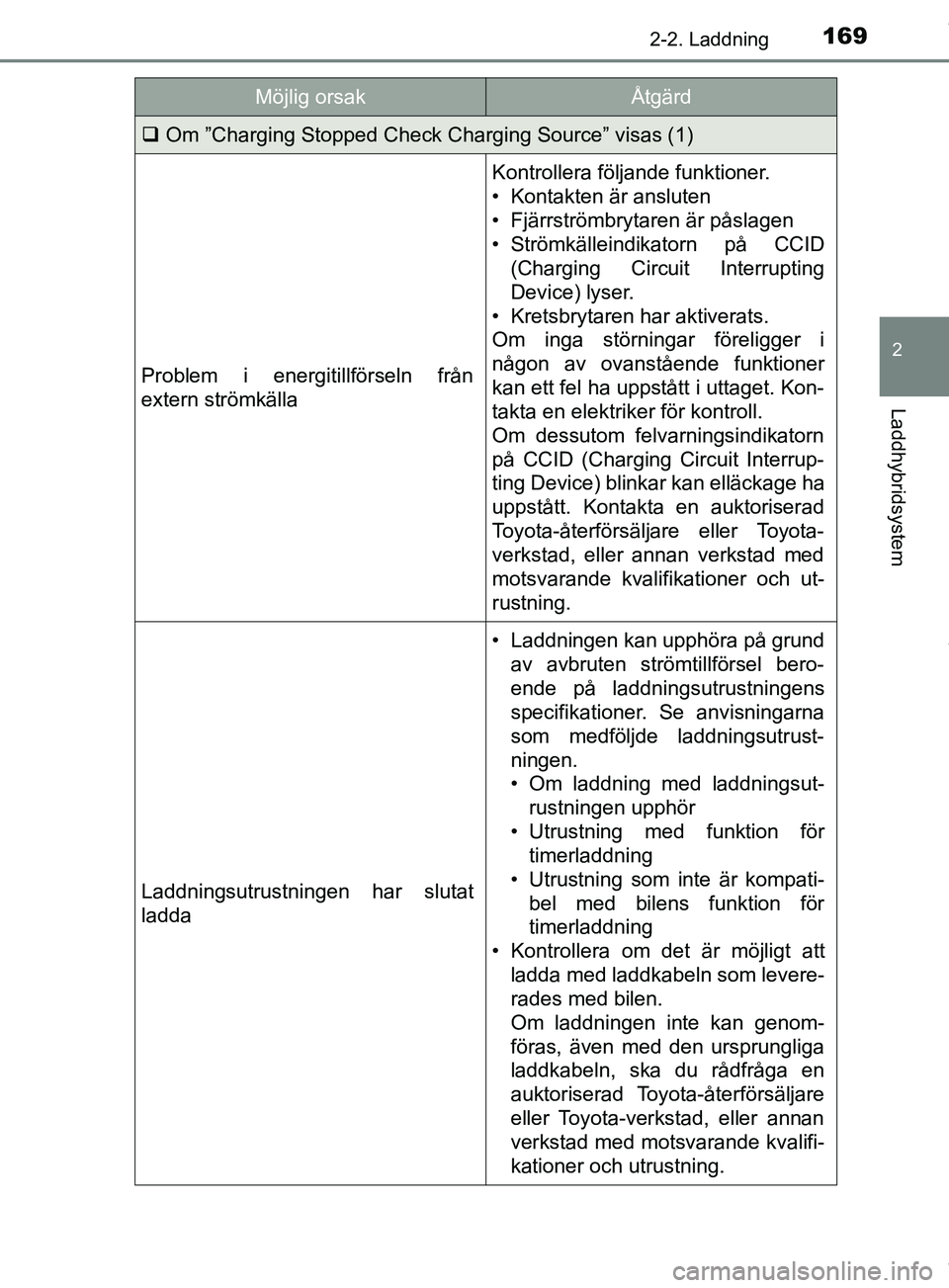

Om ”Charging Stopped Check Charging Source” visas (1)
Problem i energitillförseln från
extern strömkälla
Kontrollera följande funktioner.
• Kontakten är ansluten
• Fjärrströmbrytaren är påslagen
• Strömkälleindikatorn på CCID
(Charging Circuit Interrupting
Device) lyser.
• Kretsbrytaren har aktiverats.
Om inga störningar föreligger i
någon av ovanstående funktioner
kan ett fel ha uppstått i uttaget. Kon-
takta en elektriker för kontroll.
Om dessutom felvarningsindikatorn
på CCID (Charging Circuit Interrup-
ting Device) blinkar kan elläckage ha
uppstått. Kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och ut-
rustning.
Laddningsutrustningen har slutat
ladda
• Laddningen kan upphöra på grund av avbruten strömtillförsel bero-
ende på laddningsutrustningens
specifikationer. Se anvisningarna
som medföljde laddningsutrust-
ningen.
• Om laddning med laddningsut- rustningen upphör
• Utrustning med funktion för timerladdning
• Utrustning som inte är kompati- bel med bilens funktion för
timerladdning
• Kontrollera om det är möjligt att ladda med laddkabeln som levere-
rades med bilen.
Om laddningen inte kan genom-
föras, även med den ursprungliga
laddkabeln, ska du rådfråga en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifi-
kationer och utrustning.
Möjlig orsakÅtgärd
OM47C99SE.book Page 169 Tuesday, July 17, 2018 12:40 PM

1702-2. Laddning
OM47C99SE
Om ”Charging Stopped Check Charging Source” visas (2)
Laddningsutrustningen är inte kom-
patibel med bilen.
Kontrollera om det är möjligt att
ladda med laddkabeln som leverera-
des med bilen.
Om laddningen inte kan genom-
föras, även med den ursprungliga
laddkabeln, ska du rådfråga en auk-
toriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikatio-
ner och utrustning.
Laddningsutrustningen har slutat
ladda
Om ”Charging Stopped Check Charging Source” visas (3)
Problem i energitillförseln från extern
strömkälla
Kontrollera följande funktioner.
• Kontakten är ordentligt insatt
• Förlängningssladd används inte
och uttaget är inte överbelastat
• Ansluten till en särskild elledning
• Elläckage har uppstått
Ett fel kan ha uppstått i byggnadens
uttag. Kontakta en elektriker för kon-
troll.
Om laddning inte kan genomföras,
även om inget fel föreligger i elled-
ningen, kan en funktionsstörning ha
uppstått i systemet. Låt en auktori-
serad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikatio-
ner kontrollera bilen.
Laddningsutrustningen har slutat
ladda
Kontrollera om det är möjligt att
ladda med laddkabeln som leverera-
des med bilen.
Om laddningen inte kan genom-
föras, även med den ursprungliga
laddkabeln, ska du rådfråga en auk-
toriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikatio-
ner och utrustning.
Möjlig orsakÅtgärd
OM47C99SE.book Page 170 Tuesday, July 17, 2018 12:40 PM

1712-2. Laddning
2
Laddhybridsystem
OM47C99SE
Om ”Charging Stopped High Energy Use See Owner’s Manual” visas
Bilens elektriska delar förbrukar
ström
Kontrollera följande delar och börja
ladda igen.
• Stäng av strålkastare och ljudan-
läggning om de är påslagna.
• Tryck startknappen till avstängt läge.
Om laddningen inte kan genom-
föras, även efter ovanstående åtgär-
der, är startbatteriet eventuellt inte
tillräckligt laddat. Håll hybridsyste-
met igång i cirka 15 minuter för att
ladda startbatteriet.
 Om ”Charging System Malfunction See Owner’s Manual” visas
Funktionsstörning har uppstått i
laddningssystemet
Låt en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
Möjlig orsakÅtgärd
OM47C99SE.book Page 171 Tuesday, July 17, 2018 12:40 PM

1722-2. Laddning
OM47C99SE
OM47C99SE.book Page 172 Tuesday, July 17, 2018 12:40 PM

173
3Instrumentgrupp
OM47C99SE3. Instrumentgrupp
Kombinationsinstrument .... 174
Indikerings- ochvarningslampor ................ 183
Huvudskärm....................... 191
Informationsdisplay ........... 199
Vindrutedisplay .................. 233
Energiövervakning/ förbrukningsskärm ........... 240
OM47C99SE.book Page 173 Tuesday, July 17, 2018 12:40 PM

1743. Instrumentgrupp
OM47C99SE
Kombinationsinstrument
Enheterna som används på displayen kan variera beroende på marknad.
Huvudskärm (sid. 191)
Huvudskärmen visar körningsrelaterade grunduppgifter, t.ex. bilens hastig-
het och återstående bränsle i tanken.
Informationsdisplay( sid. 199)
Informationsdisplayen visar information som gör det enkelt att använda
bilen, t.ex. hybridsystemets funktionsstatus, historik över elförbrukning och
bränsleförbrukning. Körstödssystemens funktionella innehåll och inställ-
ningar av vad kombinationsinstrumentet visar kan även ändras genom att
växla till inställningsskärmen.
Varnings- och indikeringslampor ( sid. 183)
Varningslampor och indikatorer tänds eller blinkar för att indikera problem
som har uppstått i bilen, eller för att visa driftsstatus i bilens system.
Klocka ( sid. 180)
Det stora instrumentet innehåller två LSD-displayer för att visa
information som exempe lvis bilens skick, körstatus, elförbruk-
ning och bränsleförbrukning.
Kombinationsinstrument, layout
1
2
3
4
OM47C99SE.book Page 174 Tuesday, July 17, 2018 12:40 PM

1753. Instrumentgrupp
3
Instrumentgrupp
OM47C99SE
Kontrollerna på ratten kan användas till att växla skärmar och ändra
inställningar som är relaterade till funktionerna som visas på skärmen.
Varje gång knappen trycks in
växlar mätarställningen mellan
vägmätare, trippmätare, etc.
Information om bränsleförbruk-
ningen för respektive sträcka
växlar också. ( sid. 193)
Tryck på , , eller
för att utföra funktioner som att
skrolla skärmen
*, växla innehåll
på displayen
* och flytta markö-
ren.
Den här knappen används till att utföra åtgärder som att välja en
aktuell funktion eller växla mellan På och Av.
Displayen återgår till föregående skärm när du trycker på knappen.
*: På skärmar där skärmen kan rullas och displayen kan växlas visas marke-
ringar som indikerar riktning (t.ex. och ).
Funktioner relaterade till kombinationsinstrumentet
1
2
3
4
OM47C99SE.book Page 175 Tuesday, July 17, 2018 12:40 PM

1763. Instrumentgrupp
OM47C99SE

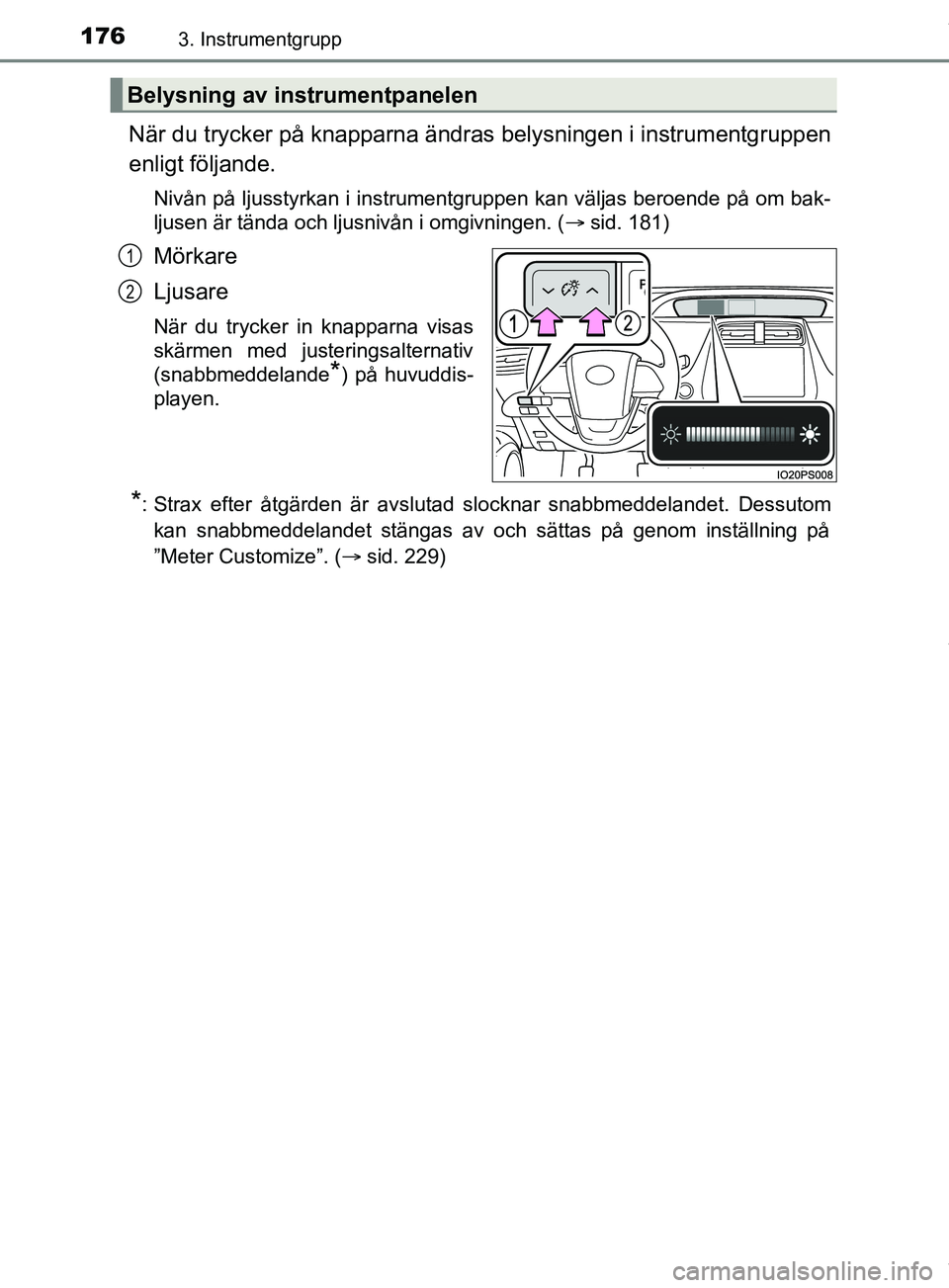

När du trycker på knapparna ändras belysningen i instrumentgruppen
enligt följande.
Nivån på ljusstyrkan i instrumentgruppen kan väljas beroende på om bak-
ljusen är tända och ljusnivån i omgivningen. (sid. 181)
Mörkare
Ljusare
När du trycker in knapparna visas
skärmen med justeringsalternativ
(snabbmeddelande
*) på huvuddis-
playen.
*: Strax efter åtgärden är avslutad slocknar snabbmeddelandet. Dessutom
kan snabbmeddelandet stängas av och sättas på genom inställning på
”Meter Customize”. ( sid. 229)
Belysning av instrumentpanelen
1
2
