2018 TOYOTA PRIUS PLUG-IN HYBRID Bruksanvisningar (in Swedish)

2013. Instrumentgrupp
3
Instrumentgrupp
OM47C99SE
Tryck på eller på ratten och välj symbolen till önskad funk-
tion.
Den valda symbolen markeras och visningen växlar till informationsskär-
men.
Om RSA (Vägskyltsigenkänning) och hastighetsbegränsaren är
avstängda, kan huvudskärmens sidoskärm också väljas. ( sid. 195)
Använd eller på ratten för att växla innehållet på displayen.
Tryck på på skärmarna efter
behov för att välja eller bekräfta
en funktion.
På skärmar med flikar väljs flik
med en tryckning på , och vis-
ningen på skärmen kan ändras
med en tryckning på eller
på ratten.
Tryck på för att återgå till föregående skärm.
När väljs kan följande informat ion visas med en tryckning på
eller på ratten.
l Energimonitor ( sid. 202)
l Hybridsystem, indi keringslampa (sid. 205)
l ”Bränsleförbrukningsskärm” ( sid. 213)
l ”Färdmonitor” ( sid. 216)
l ”Färdmonitor 2” ( sid. 217)
l ”Eco-dagbok” ( sid. 218)
Grundläggande funktioner
1
2
Flik
3
Körinformation
4
OM47C99SE.book Page 201 Tuesday, July 17, 2018 12:40 PM

2023. Instrumentgrupp
OM47C99SE

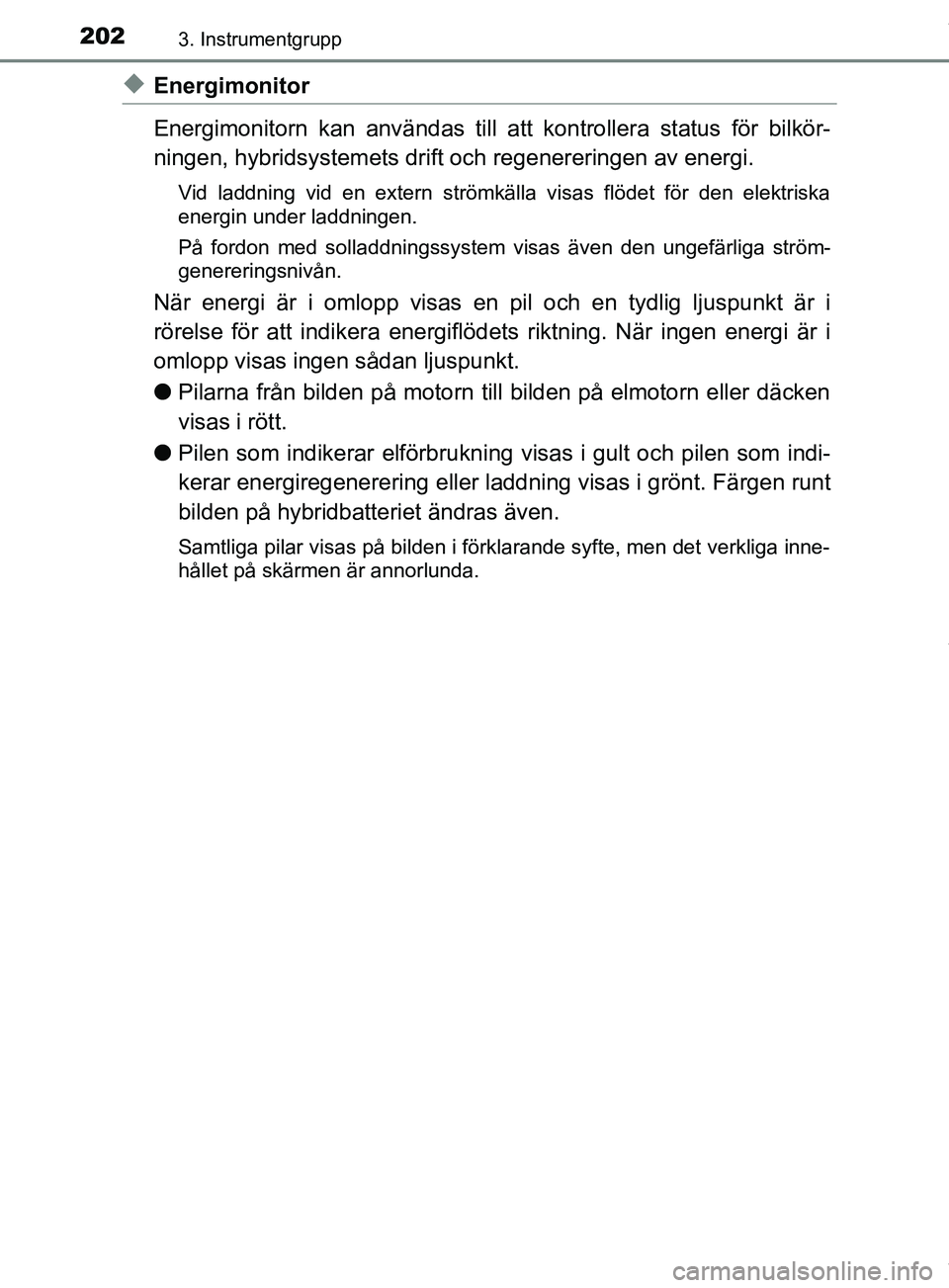

uEnergimonitor
Energimonitorn kan användas till att kontrollera status för bilkör-
ningen, hybridsystemets drift och regenereringen av energi.
Vid laddning vid en extern strömkälla visas flödet för den elektriska
energin under laddningen.
På fordon med solladdningssystem visas även den ungefärliga ström-
genereringsnivån.
När energi är i omlopp visas en pil och en tydlig ljuspunkt är i
rörelse för att indikera energiflödets riktning. När ingen energi är i
omlopp visas ingen sådan ljuspunkt.
l Pilarna från bilden på motorn till bilden på elmotorn eller däcken
visas i rött.
l Pilen som indikerar elförbrukning visas i gult och pilen som indi-
kerar energiregenerering eller laddning visas i grönt. Färgen runt
bilden på hybridbatteriet ändras även.
Samtliga pilar visas på bilden i förklarande syfte, men det verkliga inne-
hållet på skärmen är annorlunda.
OM47C99SE.book Page 202 Tuesday, July 17, 2018 12:40 PM

2033. Instrumentgrupp
3
Instrumentgrupp
OM47C99SEn

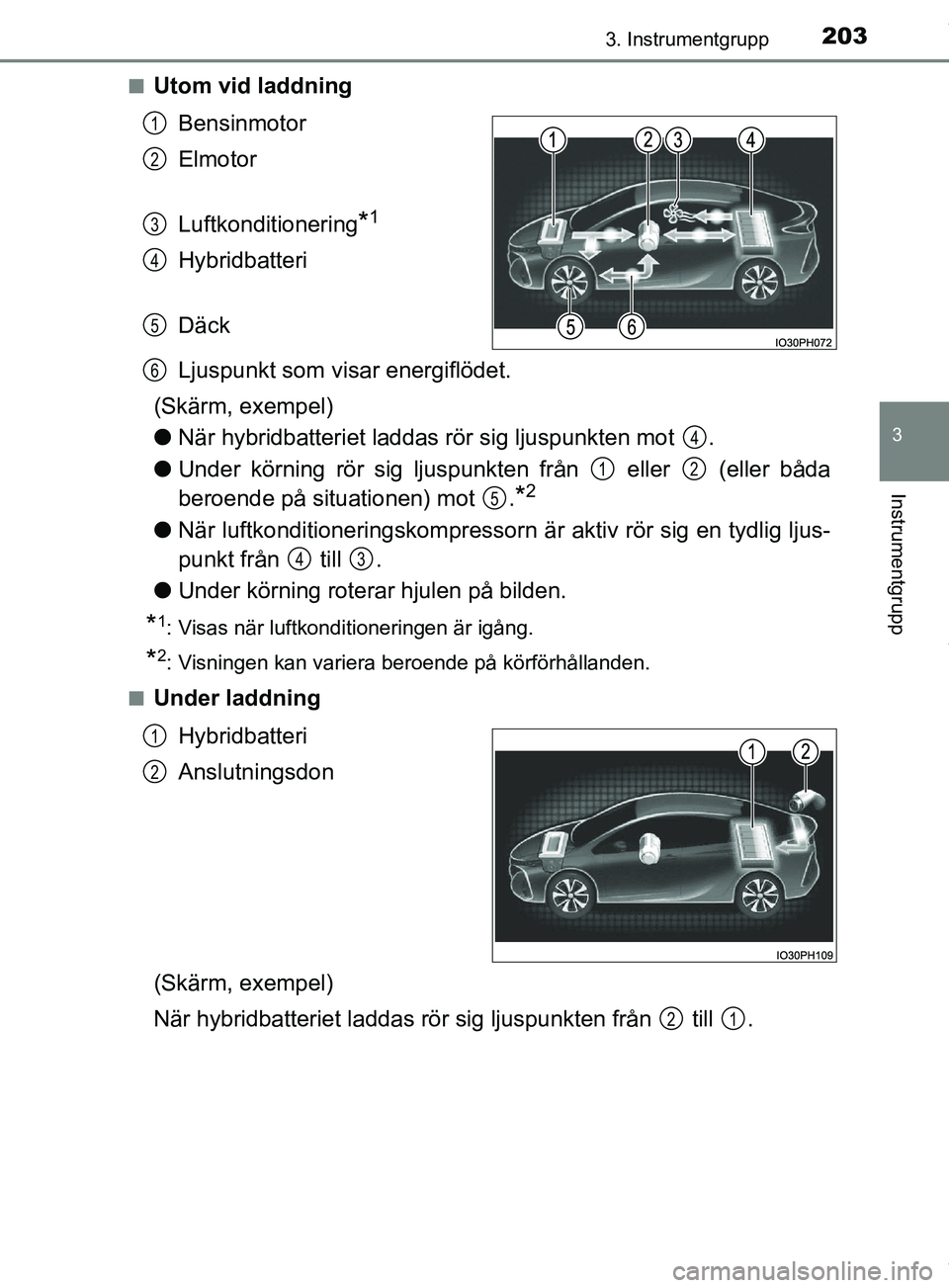

Utom vid laddning
Bensinmotor
Elmotor
Luftkonditionering
*1
Hybridbatteri
Däck
Ljuspunkt som visar energiflödet.
(Skärm, exempel)
l När hybridbatteriet laddas rör sig ljuspunkten mot .
l Under körning rör sig ljuspunkten från eller (eller båda
beroende på situationen) mot .
*2
lNär luftkonditioneringskompressorn är aktiv rör sig en tydlig ljus-
punkt från till .
l Under körning roterar hjulen på bilden.
*1: Visas när luftkonditioneringen är igång.
*2: Visningen kan variera beroende på körförhållanden.
n
Under laddning Hybridbatteri
Anslutningsdon
(Skärm, exempel)
När hybridbatteriet l addas rör sig ljuspunkten från till .
1
2
3
4
5
6
4
12
5
43
1
2
21
OM47C99SE.book Page 203 Tuesday, July 17, 2018 12:40 PM

2043. Instrumentgrupp
OM47C99SEn

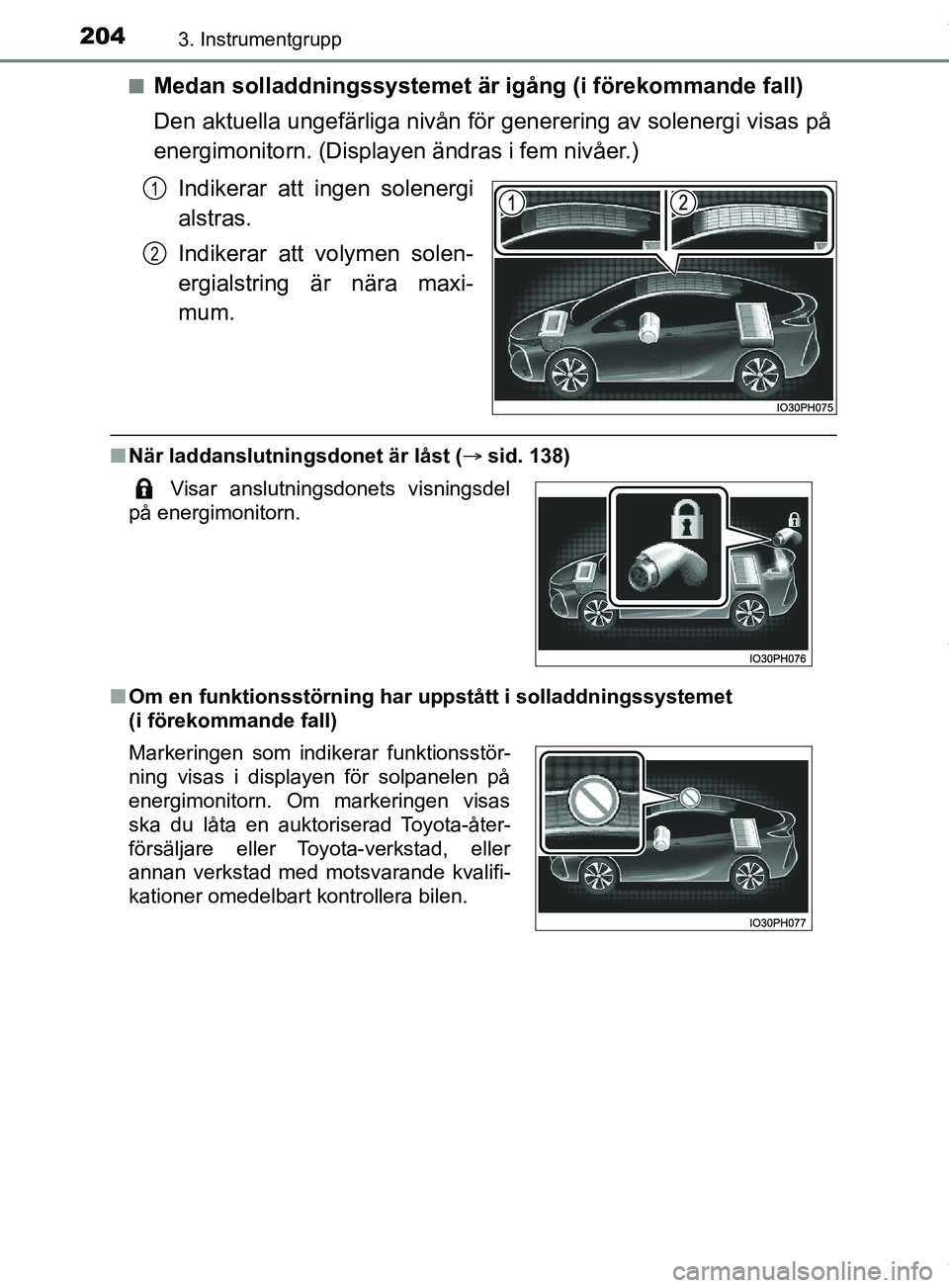

Medan solladdningssystemet är igång (i förekommande fall)
Den aktuella ungefärliga nivån för generering av solenergi visas på
energimonitorn. (Displayen ändras i fem nivåer.)
Indikerar att ingen solenergi
alstras.
Indikerar att volymen solen-
ergialstring är nära maxi-
mum.
nNär laddanslutningsdonet är låst ( sid. 138)
n Om en funktionsstörning har uppstått i solladdningssystemet
(i förekommande fall)
1
2
Visar anslutningsdonets visningsdel
på energimonitorn.
Markeringen som indikerar funktionsstör-
ning visas i displayen för solpanelen på
energimonitorn. Om markeringen visas
ska du låta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifi-
kationer omedelbart kontrollera bilen.
OM47C99SE.book Page 204 Tuesday, July 17, 2018 12:40 PM

2053. Instrumentgrupp
3
Instrumentgrupp
OM47C99SE

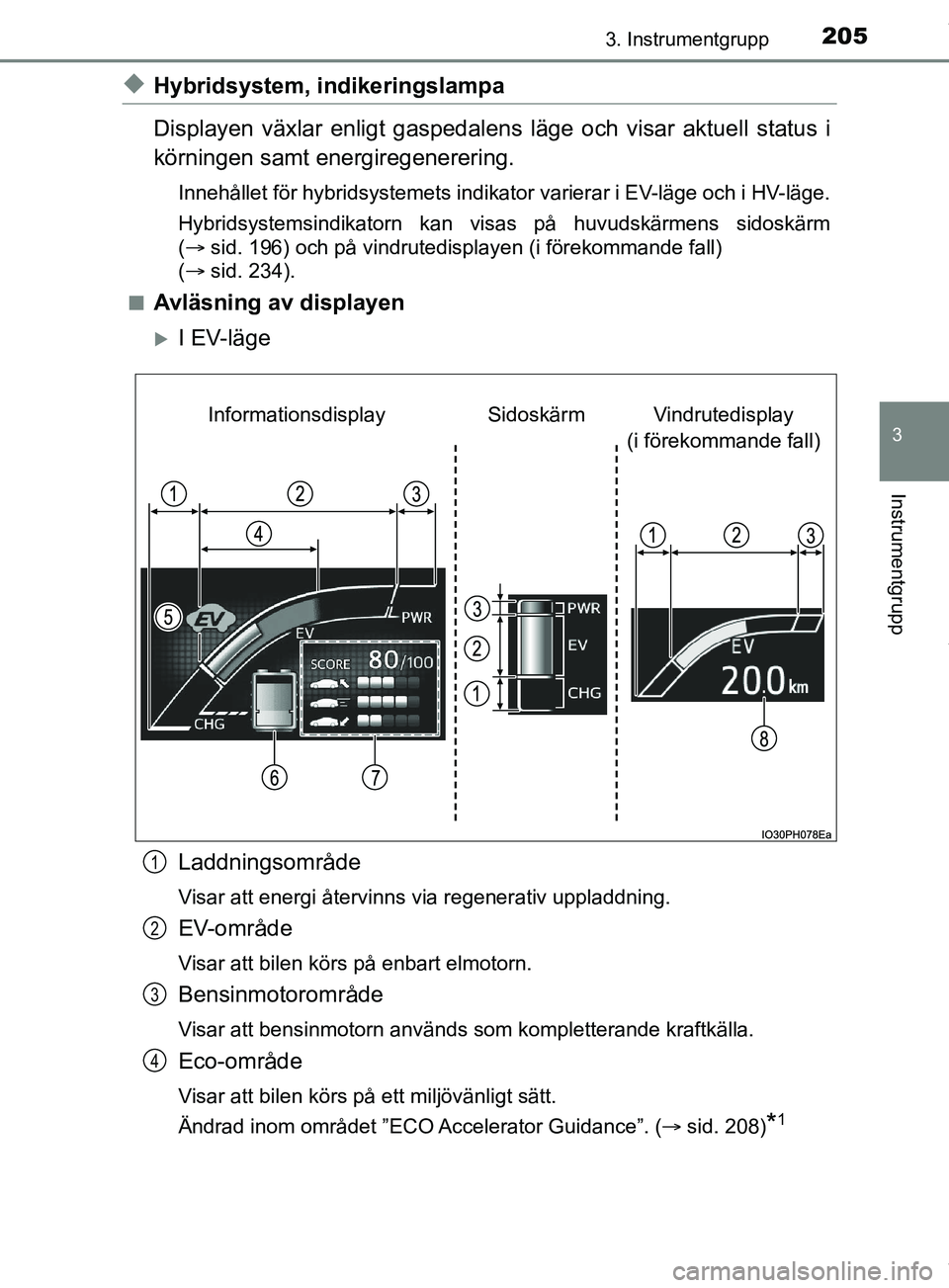

uHybridsystem, indikeringslampa
Displayen växlar enligt gaspedalens läge och visar aktuell status i
körningen samt energiregenerering.
Innehållet för hybridsystemets indikator varierar i EV-läge och i HV-läge.
Hybridsystemsindikatorn kan visas på huvudskärmens sidoskärm
(  sid. 196) och på vindrutedisplayen (i förekommande fall)
(  sid. 234).
n
Avläsning av displayen
I EV-läge
Laddningsområde
Visar att energi återvinns via regenerativ uppladdning.
EV-område
Visar att bilen körs på enbart elmotorn.
Bensinmotorområde
Visar att bensinmotorn används som kompletterande kraftkälla.
Eco-område
Visar att bilen körs på ett miljövänligt sätt.
Ändrad inom området ”ECO Accelerator Guidance”. ( sid. 208)
*1
Vindrutedisplay
(i förekommande fall)
Sidoskärm
Informationsdisplay
1
2
3
4
OM47C99SE.book Page 205 Tuesday, July 17, 2018 12:40 PM

2063. Instrumentgrupp
OM47C99SE

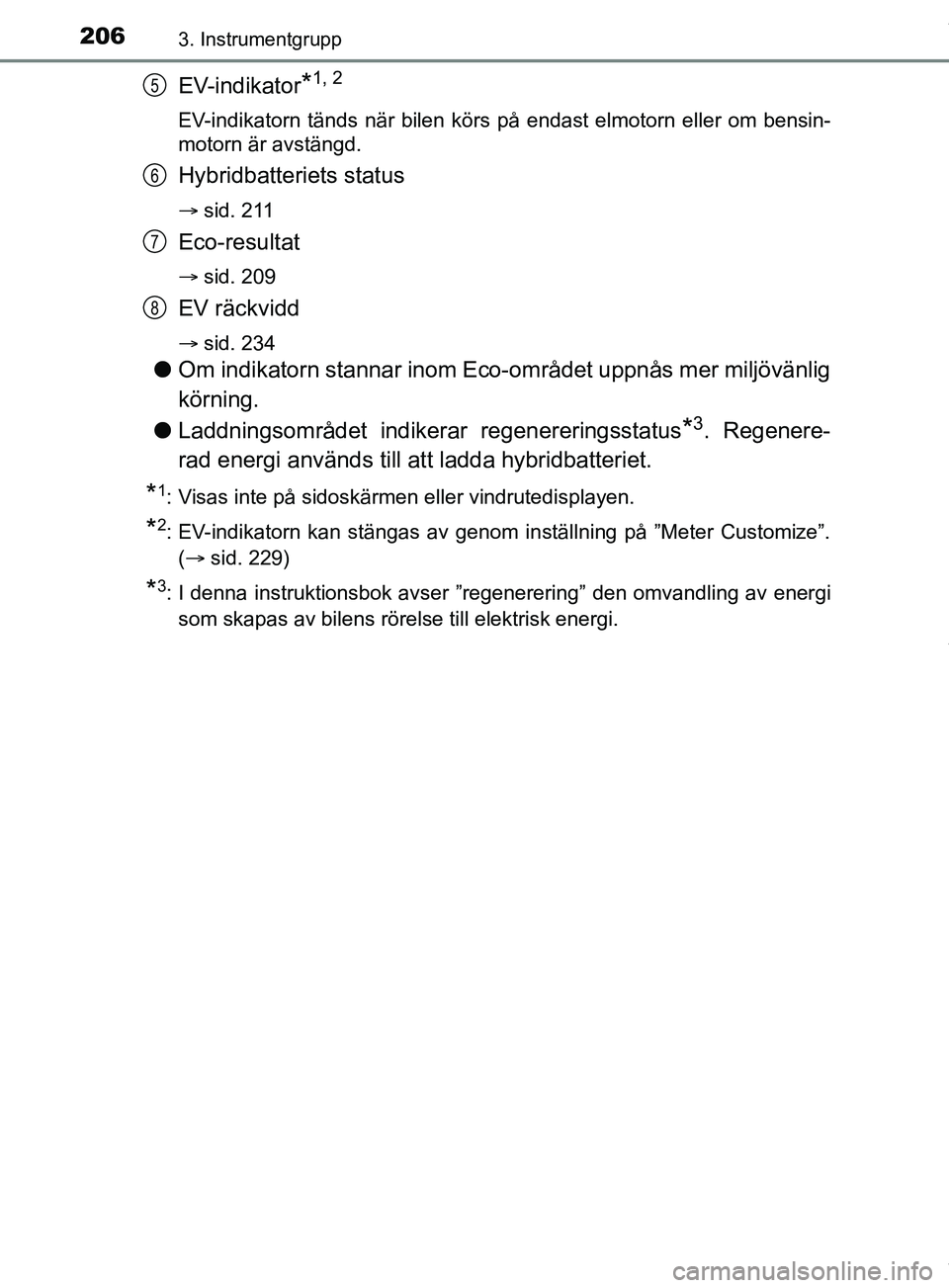

EV-indikator*1, 2
EV-indikatorn tänds när bilen körs på endast elmotorn eller om bensin-
motorn är avstängd.
Hybridbatteriets status
sid. 211
Eco-resultat
sid. 209
EV räckvidd
sid. 234
lOm indikatorn stannar inom Eco-området uppnås mer miljövänlig
körning.
l Laddningsområdet indikerar regenereringsstatus
*3. Regenere-
rad energi används till att ladda hybridbatteriet.
*1: Visas inte på sidoskärmen eller vindrutedisplayen.
*2: EV-indikatorn kan stängas av genom inställning på ”Meter Customize”.
( sid. 229)
*3: I denna instruktionsbok avser ”regenerering” den omvandling av energi
som skapas av bilens rörelse till elektrisk energi.
5
6
7
8
OM47C99SE.book Page 206 Tuesday, July 17, 2018 12:40 PM

2073. Instrumentgrupp
3
Instrumentgrupp
OM47C99SE
I HV-läge
Laddningsområde
Visar att energi återvinns via regenerativ uppladdning.
Eco-område
Visar att bilen körs på ett miljövänligt sätt.
Ändrad inom området ”ECO Accelerator Guidance”. (sid. 208)
*1
Power-område
Visar att det miljövänliga intervallet överträds (i samband med körning
där full kraft behövs etc.)
Hybrid-Eco-område*2
Visar att bensinmotorn inte används särskilt ofta.
Bensinmotorn stängs automatiskt av och startar på nytt under olika för-
hållanden.
EV-indikator*1, 3
EV-indikatorn tänds när bilen körs på endast elmotorn eller om bensin-
motorn är avstängd.
Hybridbatteriets status
sid. 211
Vindrutedisplay
(i förekommande fall)
Sidoskärm
Informationsdisplay
1
2
3
4
5
6
OM47C99SE.book Page 207 Tuesday, July 17, 2018 12:40 PM

2083. Instrumentgrupp
OM47C99SE
Eco-resultat
sid. 209
EV räckvidd
sid. 234
lOm indikatorn stannar inom Eco-området uppnås mer miljövänlig
körning.
l Laddningsområdet indikerar regenereringsstatus
*4. Regenere-
rad energi används till att ladda hybridbatteriet.
*1: Visas inte på sidoskärmen eller vindrutedisplayen.
*2: Visas inte på sidoskärmen.
*3: EV-indikatorn kan stängas av genom inställning på ”Meter Customize”.
( sid. 229)
*4: I denna instruktionsbok avser ”regenerering” den omvandling av energi
som skapas av bilens rörelse till elektrisk energi.
n
”ECO Accelerator Guidance”
Ett blått fält visas i Eco-område t som kan användas som referens-
område för gaspedalens användning enligt rådande förhållanden,
t.ex. vid start och normal körning.
Displayen ”ECO Accelerator Guidance” förändras enligt körstatus, t.ex.
vid start eller normal körning.
Det är lättare att köra på miljövänligt sätt genom att köra enligt dis-
playen som visar gaspedalens läge, för att stanna inom området för
”ECO Accelerator Guidance”. ( sid. 290)
Funktionen ”ECO Accelerator Guidance” kan stängas av med en inställ-
ning på ”Meter Customize”. ( sid. 229)
7
8
I EV-lägeI HV-läge
”ECO Accelerator Guidance””ECO Accelerator Guidance”
