6418-2. Åtgärder i en akut situation
OM47C99SE
8
Om problem uppstår
Trampa ned bromspedalen.
Tryck sidan med Toyota-emble-
met på den elektroniska nyck-
eln mot startknappen.
När den elektroniska nyckeln
känns av, hörs en summerton och
startknappen kan tryckas till tänd-
ningsläge.
Om det elektroniska lås- och start-
systemet inaktiveras under en spe-
cialinställning trycks startknappen
till radioläge.
Trampa ned bromspedalen hårt
och kontrollera att visas
på informationsdisplayen.
Tryck på startknappen.
Om hybridsystemet ändå inte startar, kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-v erkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning.
Starta hybridsystemet
1
2
IO82PH053
3
4
OM47C99SE.book Page 641 Tuesday, July 17, 2018 12:40 PM

6428-2. Åtgärder i en akut situation
OM47C99SEn

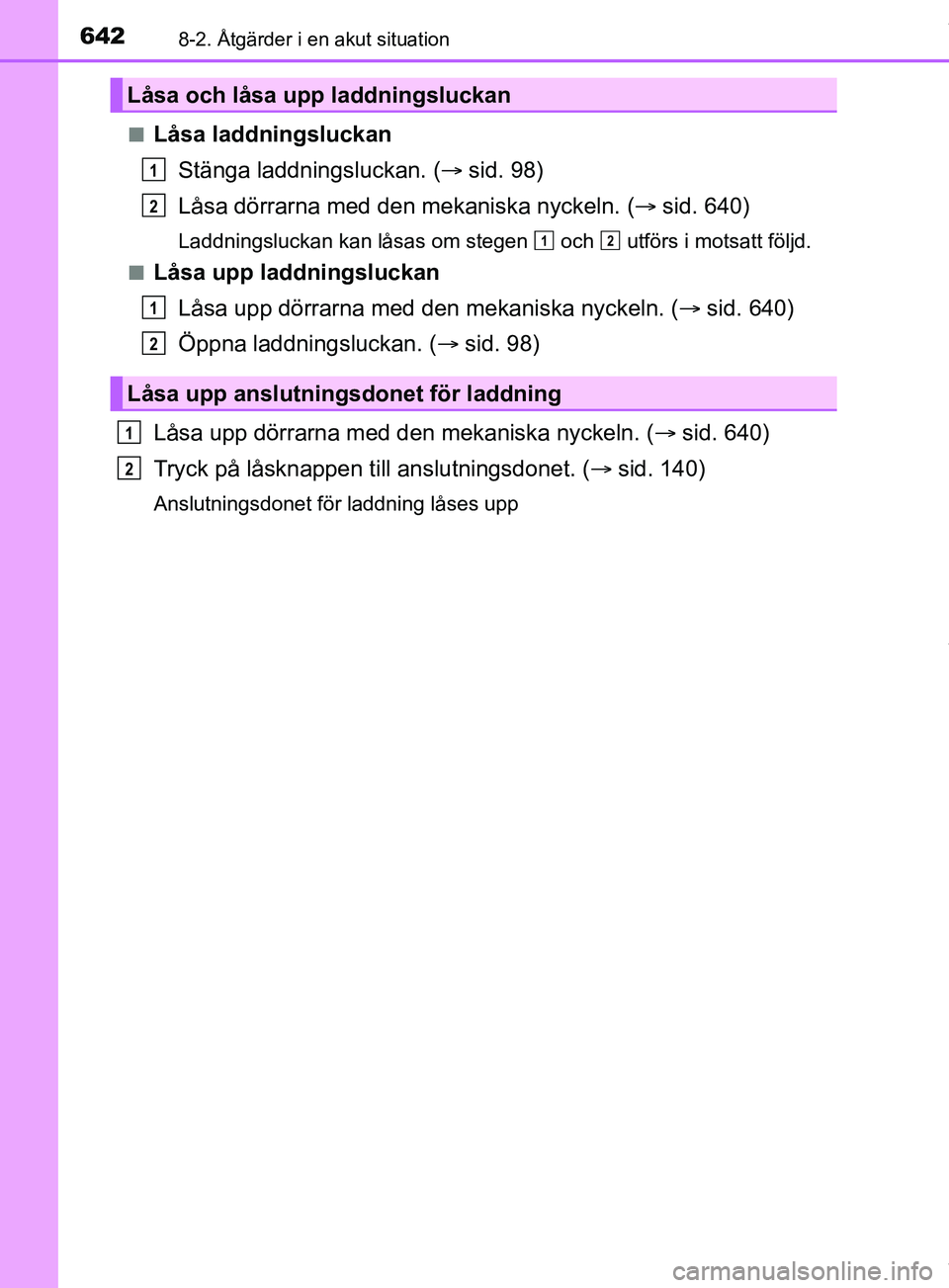

Låsa laddningsluckan
Stänga laddningsluckan. ( sid. 98)
Låsa dörrarna med den mekaniska nyckeln. ( sid. 640)
Laddningsluckan kan låsas om stegen och utförs i motsatt följd.
n
Låsa upp laddningsluckan
Låsa upp dörrarna med d en mekaniska nyckeln. (sid. 640)
Öppna laddningsluckan. ( sid. 98)
Låsa upp dörrarna med d en mekaniska nyckeln. (sid. 640)
Tryck på låsknappen t ill anslutningsdonet. (sid. 140)
Anslutningsdonet för laddning låses upp
Låsa och låsa upp laddningsluckan
Låsa upp anslutningsdonet för laddning
1
2
12
1
2
1
2
OM47C99SE.book Page 642 Tuesday, July 17, 2018 12:40 PM

6438-2. Åtgärder i en akut situation
OM47C99SE
8
Om problem uppstår
nStänga av hybridsystemet
Ansätt parkeringsbromsen, växla till läge P och tryck på startknappen som du
brukar göra när du stänger av hybridsystemet.
n Byta nyckelbatteri
Den ovan beskrivna metoden är endast en tillfällig lösning. Batteriet i den
elektroniska nyckeln bör genast bytas ut om det är urladdat.
( sid. 579)
n Larm (i förekommande fall)
Om du låser upp en dörr med den mekaniska nyckeln ställs larmsystemet
inte in.
Om en dörr låses upp med den mekaniska nyckeln när larmet är inställt kan
larmet gå igång. ( sid. 64)
n Ändra lägen på startknappen
Släpp upp bromspedalen och tryck på startknappen i steg ovan. Hybrid-
systemet startar inte och lägena ändras för varje gång du tr\
ycker på start-
knappen. ( sid. 305)
n Om den elektroniska nyckeln inte fungerar ordentligt
lKontrollera att det elektroniska lås- och startsystemet inte har inaktiverats
vid en specialinställning. Om det är avstängt, sätt på funktionen.
(Funktioner som kan specialinställas: sid. 670)
l Kontrollera om det batteribesparande läget har ställts in. Om det är inställt
ska funktionen avaktiveras.
( sid. 265)
VARNING
n När du använder den mekaniska nyc keln och öppnar/stänger elfönster-
hissarna
Elfönsterhissarna kan användas när du har kontrollerat att ingen passage-
rare har fastnat med någon del av kroppen i ett fönster.
Låt inte barn använda den mekaniska nyckeln. Barn och andra passagerare
kan fastna med någon kroppsdel i en fönsterhiss.
3
OM47C99SE.book Page 643 Tuesday, July 17, 2018 12:40 PM

6448-2. Åtgärder i en akut situation
OM47C99SE

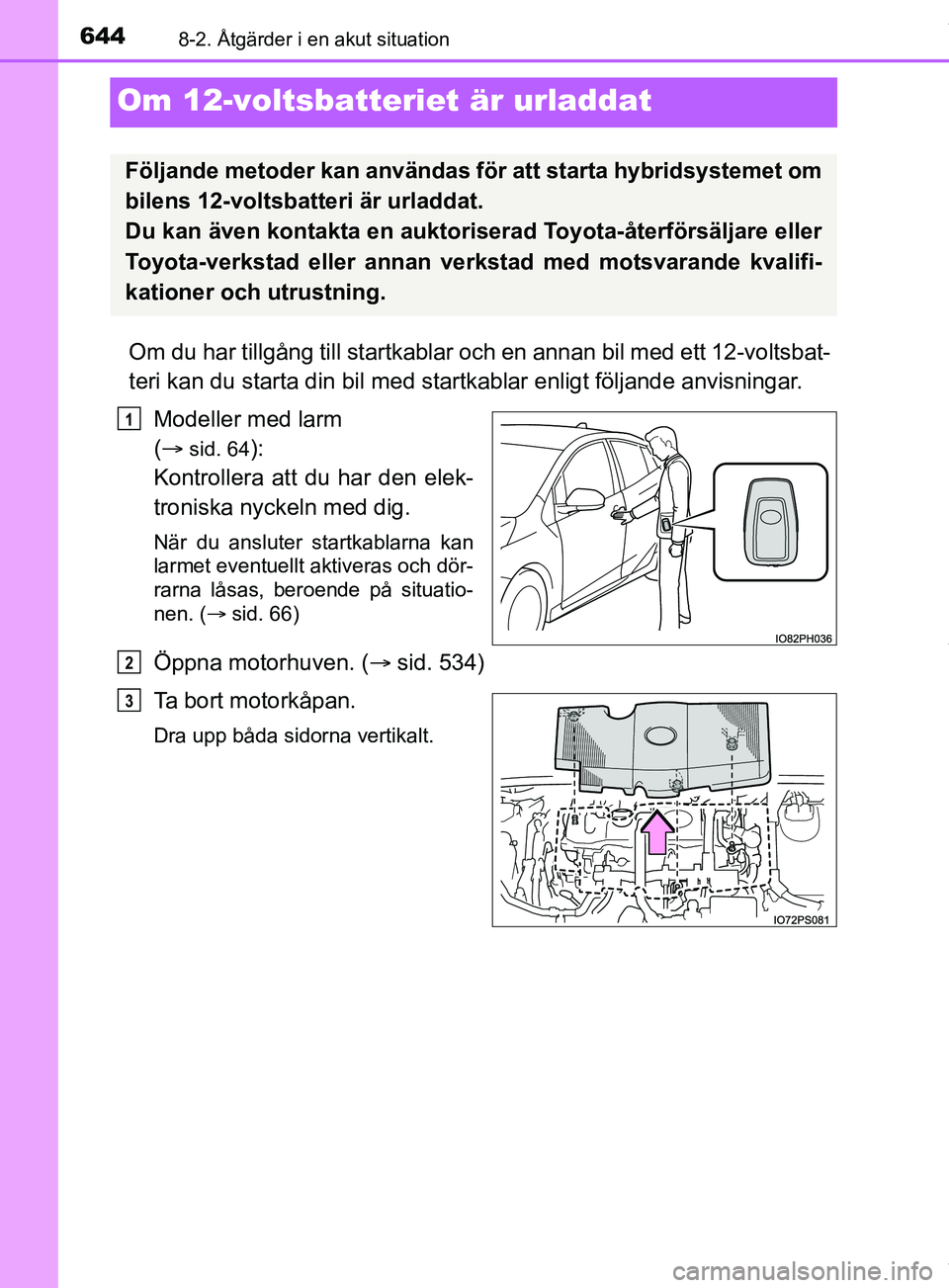

Om 12-voltsbatteriet är urladdat
Om du har tillgång till startkablar och en annan bil med ett 12-voltsbat-
teri kan du starta din bil med startkablar enligt följande anvisningar.
Modeller med larm
(
sid. 64):
Kontrollera att du har den elek-
troniska nyckeln med dig.
När du ansluter startkablarna kan
larmet eventuellt aktiveras och dör-
rarna låsas, beroende på situatio-
nen. ( sid. 66)
Öppna motorhuven. ( sid. 534)
Ta bort motorkåpan.
Dra upp båda sidorna vertikalt.
Följande metoder kan användas för att starta hybridsystemet om
bilens 12-voltsbatteri är urladdat.
Du kan även kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande kvalifi-
kationer och utrustning.
1
2
3
OM47C99SE.book Page 644 Tuesday, July 17, 2018 12:40 PM

6458-2. Åtgärder i en akut situation
OM47C99SE
8
Om problem uppstår

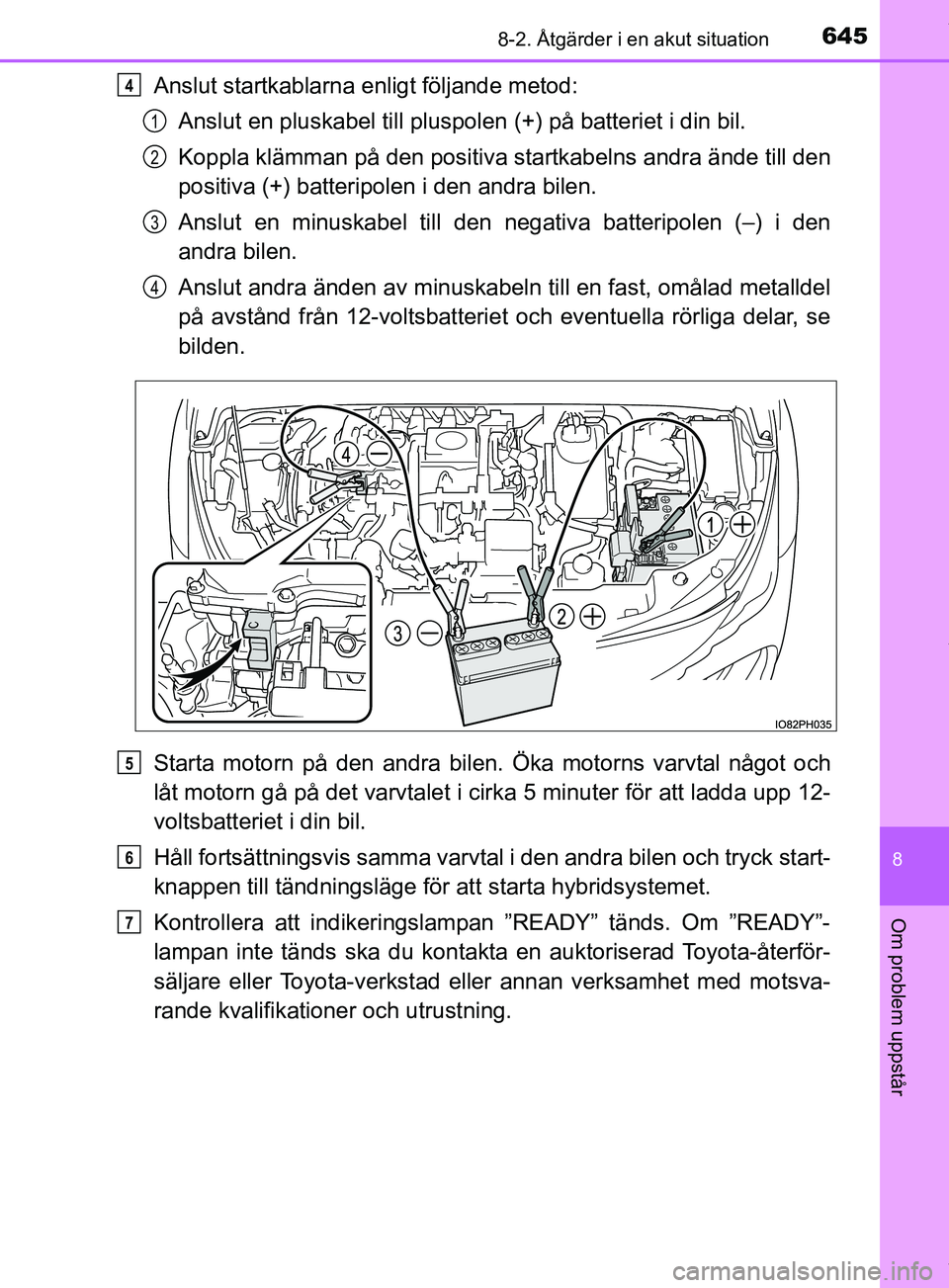

Anslut startkablarna enligt följande metod:Anslut en pluskabel till pluspolen (+) på batteriet i din bil.
Koppla klämman på den positiva startkabelns andra ände till den
positiva (+) batteripolen i den andra bilen.
Anslut en minuskabel till den negativa batteripolen (–) i den
andra bilen.
Anslut andra änden av minuskabeln till en fast, omålad metalldel
på avstånd från 12-voltsbatteriet och eventuella rörliga delar, se
bilden.
Starta motorn på den andra bilen. Öka motorns varvtal något och
låt motorn gå på det varvtalet i cirka 5 minuter för att ladda upp 12-
voltsbatteriet i din bil.
Håll fortsättningsvis samma varvtal i den andra bilen och tryck start-
knappen till tändningsläge för at t starta hybridsystemet.
Kontrollera att indikeringslampan ”READY” tänds. Om ”READY”-
lampan inte tänds ska du kontakta en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad e ller annan verksamhet med motsva-
rande kvalifikationer och utrustning.4
1
2
3
4
5
6
7
OM47C99SE.book Page 645 Tuesday, July 17, 2018 12:40 PM

6468-2. Åtgärder i en akut situation
OM47C99SE

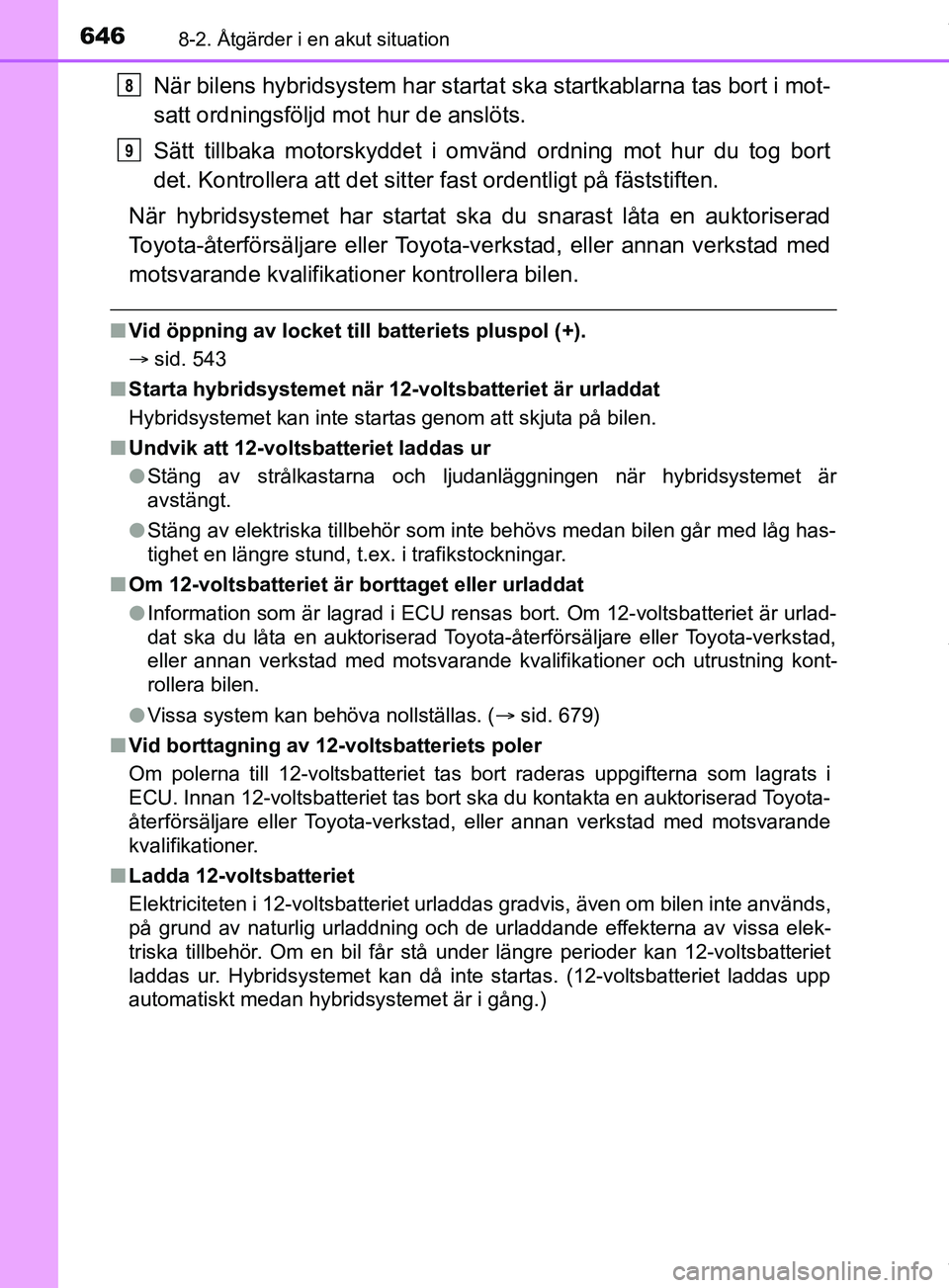

När bilens hybridsystem har startat ska startkablarna tas bort i mot-
satt ordningsföljd mot hur de anslöts.
Sätt tillbaka motorskyddet i omvänd ordning mot hur du tog bort
det. Kontrollera att det sitter fast ordentligt på fäststiften.
När hybridsystemet har startat ska du snarast låta en auktoriserad
Toyota-återförsäljare eller Toyota-v erkstad, eller annan verkstad med
motsvarande kvalifikati oner kontrollera bilen.
nVid öppning av locket till batteriets pluspol (+).
 sid. 543
n Starta hybridsystemet när 12-voltsbatteriet är urladdat
Hybridsystemet kan inte startas genom att skjuta på bilen.
n Undvik att 12-voltsbatteriet laddas ur
lStäng av strålkastarna och ljudanläggningen när hybridsystemet är
avstängt.
l Stäng av elektriska tillbehör som inte behövs medan bilen går med låg has-
tighet en längre stund, t.ex. i trafikstockningar.
n Om 12-voltsbatteriet är borttaget eller urladdat
l Information som är lagrad i ECU rensas bort. Om 12-voltsbatteriet är urlad-
dat ska du låta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande kvalifikationer och utrustning kont-
rollera bilen.
l Vissa system kan behöva nollställas. ( sid. 679)
n Vid borttagning av 12-voltsbatteriets poler
Om polerna till 12-voltsbatteriet tas bort raderas uppgifterna som lagrats i
ECU. Innan 12-voltsbatteriet tas bort ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer.
n Ladda 12-voltsbatteriet
Elektriciteten i 12-voltsbatteriet urladdas gradvis, även om bilen inte används,
på grund av naturlig urladdning och de urladdande effekterna av vissa elek-
triska tillbehör. Om en bil får stå under längre perioder kan 12-voltsbatteriet
laddas ur. Hybridsystemet kan då inte startas. (12-voltsbatteriet laddas upp
automatiskt medan hybridsystemet är i gång.)
8
9
OM47C99SE.book Page 646 Tuesday, July 17, 2018 12:40 PM

6478-2. Åtgärder i en akut situation
OM47C99SE
8
Om problem uppstår

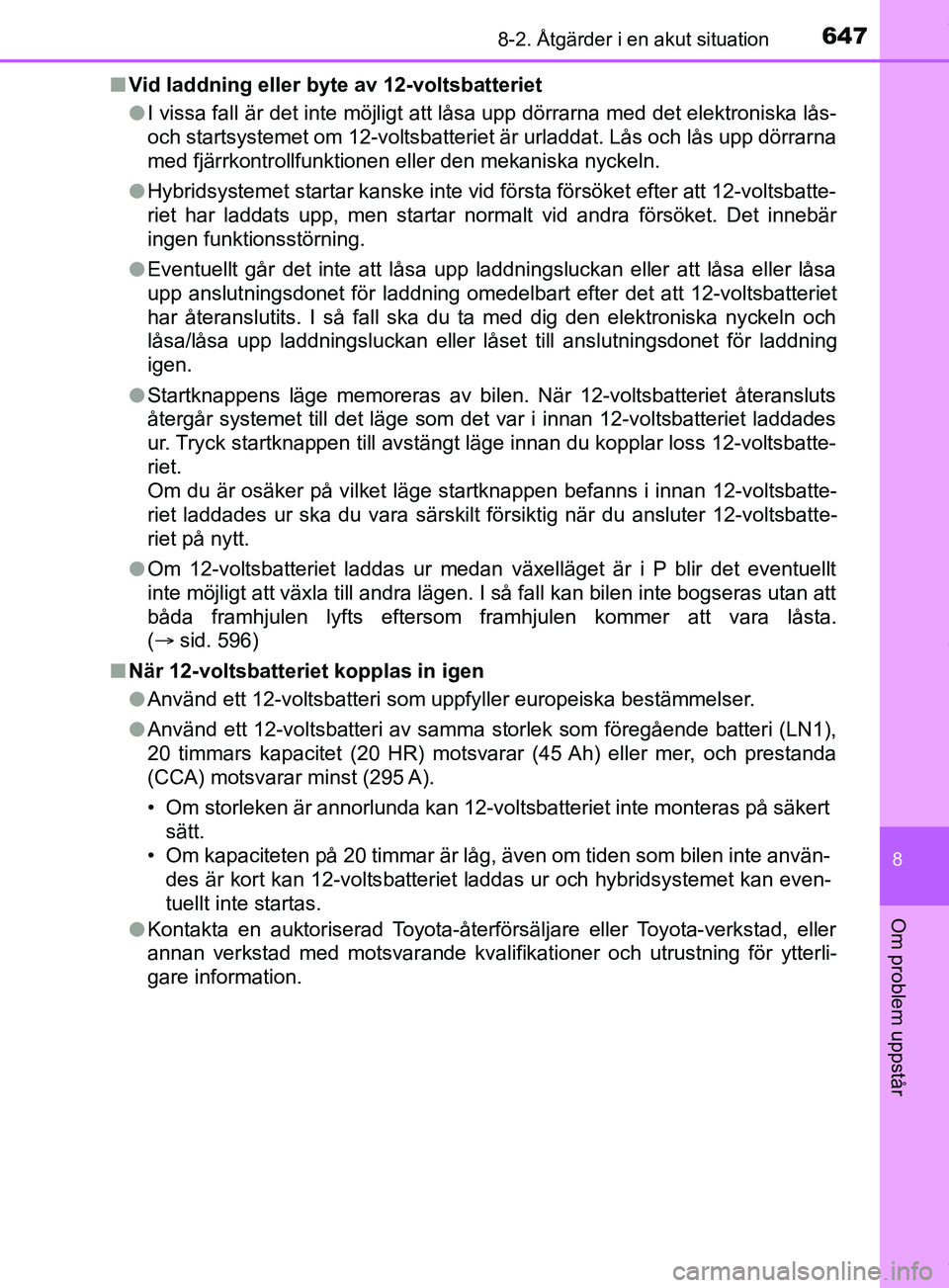

nVid laddning eller byte av 12-voltsbatteriet
lI vissa fall är det inte möjligt att låsa upp dörrarna med det elektroniska lås-
och startsystemet om 12-voltsbatteriet är urladdat. Lås och lås upp dörrarna
med fjärrkontrollfunktionen eller den mekaniska nyckeln.
l Hybridsystemet startar kanske inte vid första försöket efter att 12-voltsbatte-
riet har laddats upp, men startar normalt vid andra försöket. Det innebär
ingen funktionsstörning.
l Eventuellt går det inte att låsa upp laddningsluckan eller att låsa eller låsa
upp anslutningsdonet för laddning omedelbart efter det att 12-voltsbatteriet
har återanslutits. I så fall ska du ta med dig den elektroniska nyckeln och
låsa/låsa upp laddningsluckan eller låset till anslutningsdonet för laddning
igen.
l Startknappens läge memoreras av bilen. När 12-voltsbatteriet återansluts
återgår systemet till det läge som det var i innan 12-voltsbatt\
eriet laddades
ur. Tryck startknappen till avstängt läge innan du kopplar loss 12-voltsbatte-
riet.
Om du är osäker på vilket läge startknappen befanns i innan 12-voltsbatte-
riet laddades ur ska du vara särskilt försiktig när du ansluter 12-voltsbatte-
riet på nytt.
l Om 12-voltsbatteriet laddas ur medan växelläget är i P blir det eventuellt
inte möjligt att växla till andra lägen. I så fall kan bilen inte bogseras utan att
båda framhjulen lyfts eftersom framhjulen kommer att vara låsta.
( sid. 596)
n När 12-voltsbatteriet kopplas in igen
lAnvänd ett 12-voltsbatteri som uppfyller europeiska bestämmelser.
l Använd ett 12-voltsbatteri av samma storlek som föregående batteri (LN1),
20 timmars kapacitet (20 HR) motsvarar (45 Ah) eller mer, och prestanda
(CCA) motsvarar minst (295 A).
• Om storleken är annorlunda kan 12-voltsbatteriet inte monteras på säkert
sätt.
• Om kapaciteten på 20 timmar är låg, även om tiden som bilen inte använ-
des är kort kan 12-voltsbatteriet laddas ur och hybridsystemet kan even-
tuellt inte startas.
l Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning för ytterli-
gare information.
OM47C99SE.book Page 647 Tuesday, July 17, 2018 12:40 PM

6488-2. Åtgärder i en akut situation
OM47C99SE

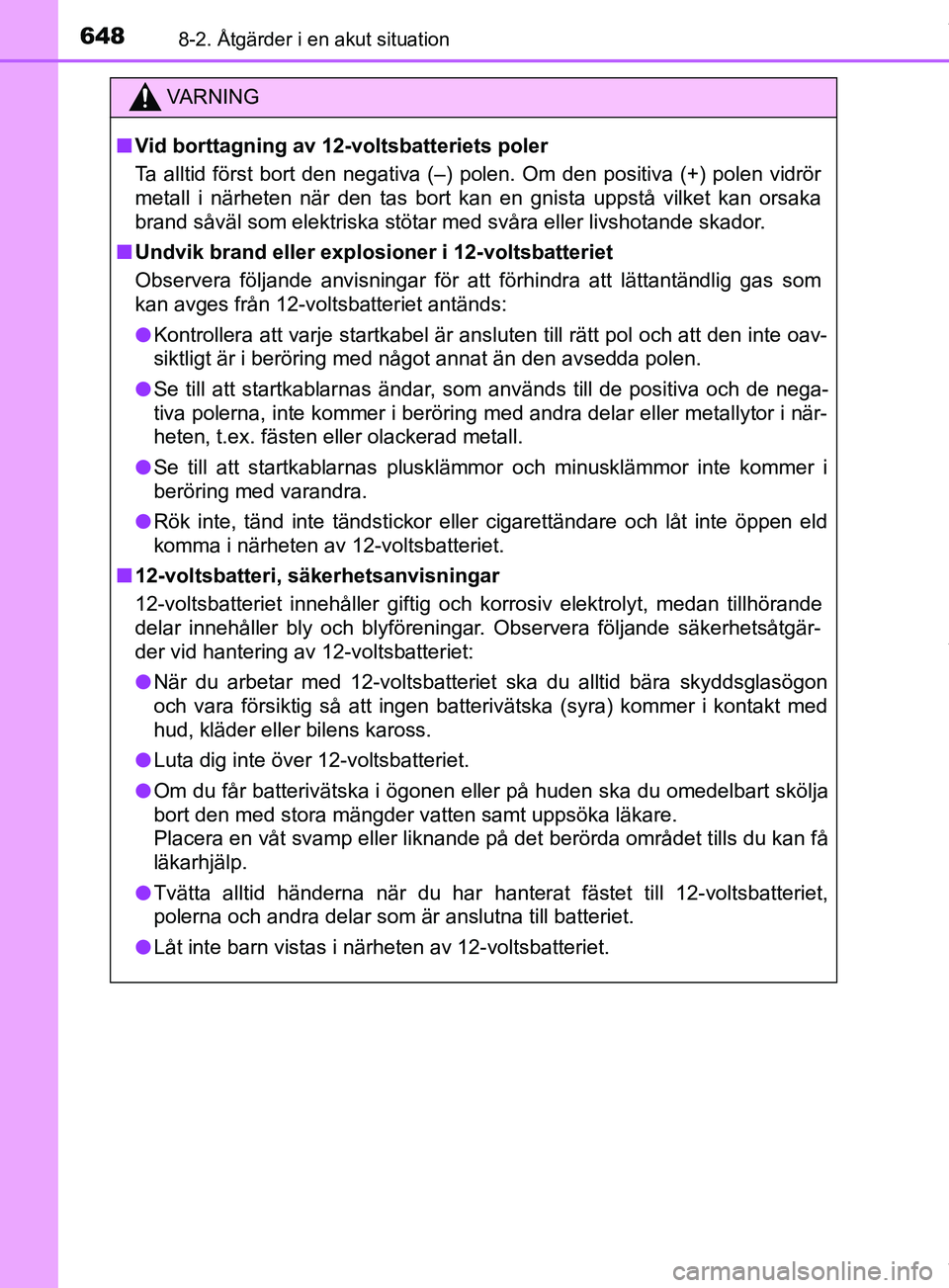

VARNING
n Vid borttagning av 12-voltsbatteriets poler
Ta alltid först bort den negativa (–) polen. Om den positiva (+) polen vidrör
metall i närheten när den tas bort kan en gnista uppstå vilket kan orsaka
brand såväl som elektriska stötar med svåra eller livshotande skador.
n Undvik brand eller explosioner i 12-voltsbatteriet
Observera följande anvisningar för att förhindra att lättantä\
ndlig gas som
kan avges från 12-voltsbatteriet antänds:
l Kontrollera att varje startkabel är ansluten till rätt pol och att den inte oav-
siktligt är i beröring med något annat än den avsedda polen.
l Se till att startkablarnas ändar, som används till de positiva och de nega-
tiva polerna, inte kommer i beröring med andra delar eller metallytor i när-
heten, t.ex. fästen eller olackerad metall.
l Se till att startkablarnas plusklämmor och minusklämmor inte kommer i
beröring med varandra.
l Rök inte, tänd inte tändstickor eller cigarettändare och låt inte öppen eld
komma i närheten av 12-voltsbatteriet.
n 12-voltsbatteri, säkerhetsanvisningar
12-voltsbatteriet innehåller giftig och korrosiv elektrolyt, medan tillhörande
delar innehåller bly och blyföreningar. Observera följande säkerhetsåtgär-
der vid hantering av 12-voltsbatteriet:
l När du arbetar med 12-voltsbatteriet ska du alltid bära skyddsglasögon
och vara försiktig så att ingen batterivätska (syra) kommer i kontakt med
hud, kläder eller bilens kaross.
l Luta dig inte över 12-voltsbatteriet.
l Om du får batterivätska i ögonen eller på huden ska du omedelbart skölja
bort den med stora mängder vatten samt uppsöka läkare.
Placera en våt svamp eller liknande på det berörda området tills du kan få
läkarhjälp.
l Tvätta alltid händerna när du har hanterat fästet till 12-voltsbatteriet,
polerna och andra delar som är anslutna till batteriet.
l Låt inte barn vistas i närheten av 12-voltsbatteriet.
