2018 TOYOTA PRIUS PLUG-IN HYBRID Bruksanvisningar (in Swedish)

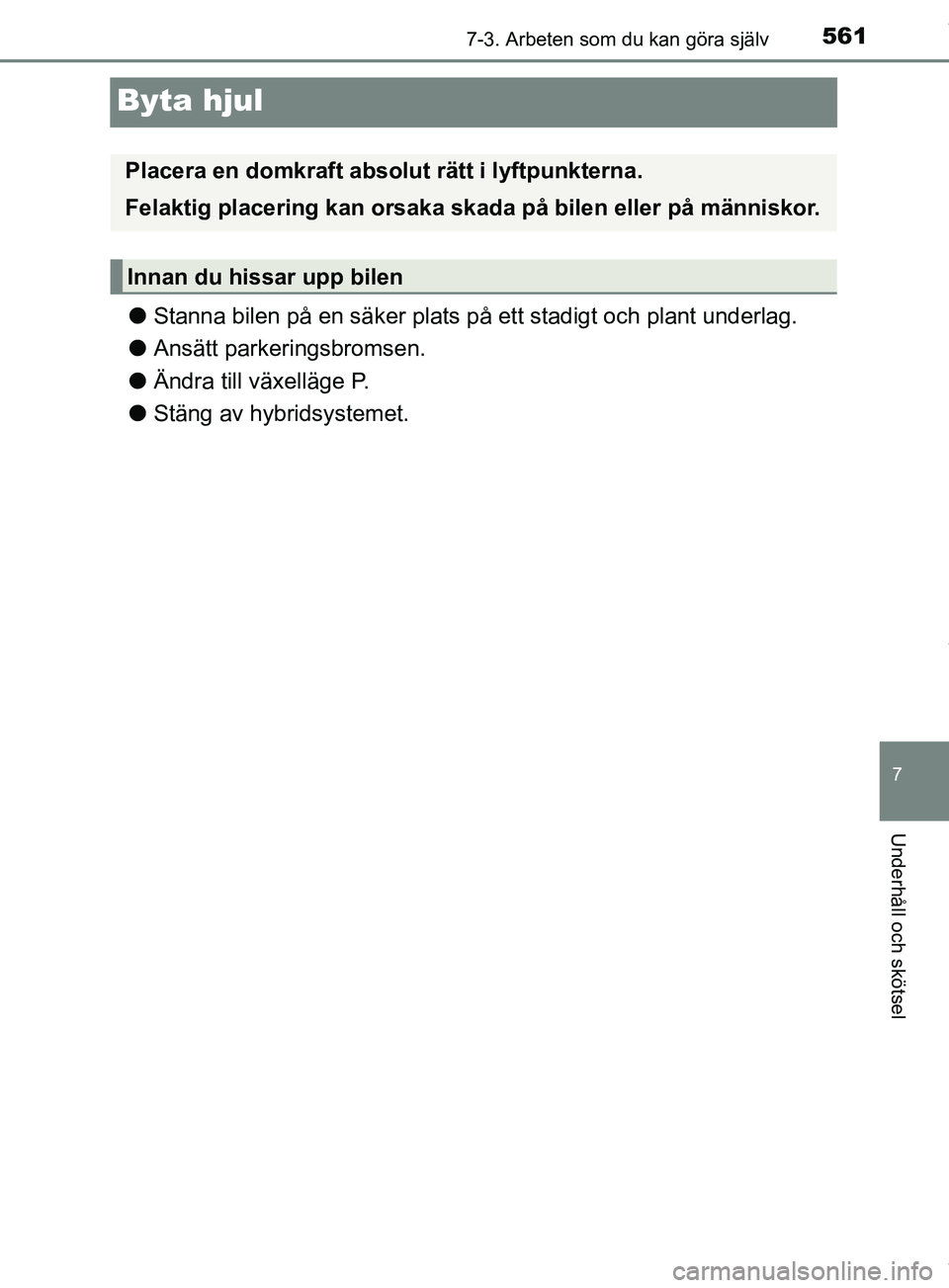

5617-3. Arbeten som du kan göra själv
OM47C99SE
7
Underhåll och skötsel
Byta hjul
lStanna bilen på en säker plats på ett stadigt och plant underlag.
l Ansätt parkeringsbromsen.
l Ändra till växelläge P.
l Stäng av hybridsystemet.
Placera en domkraft absolut rätt i lyftpunkterna.
Felaktig placering kan orsaka skada på bilen eller på människor.
Innan du hissar upp bilen
OM47C99SE.book Page 561 Tuesday, July 17, 2018 12:40 PM

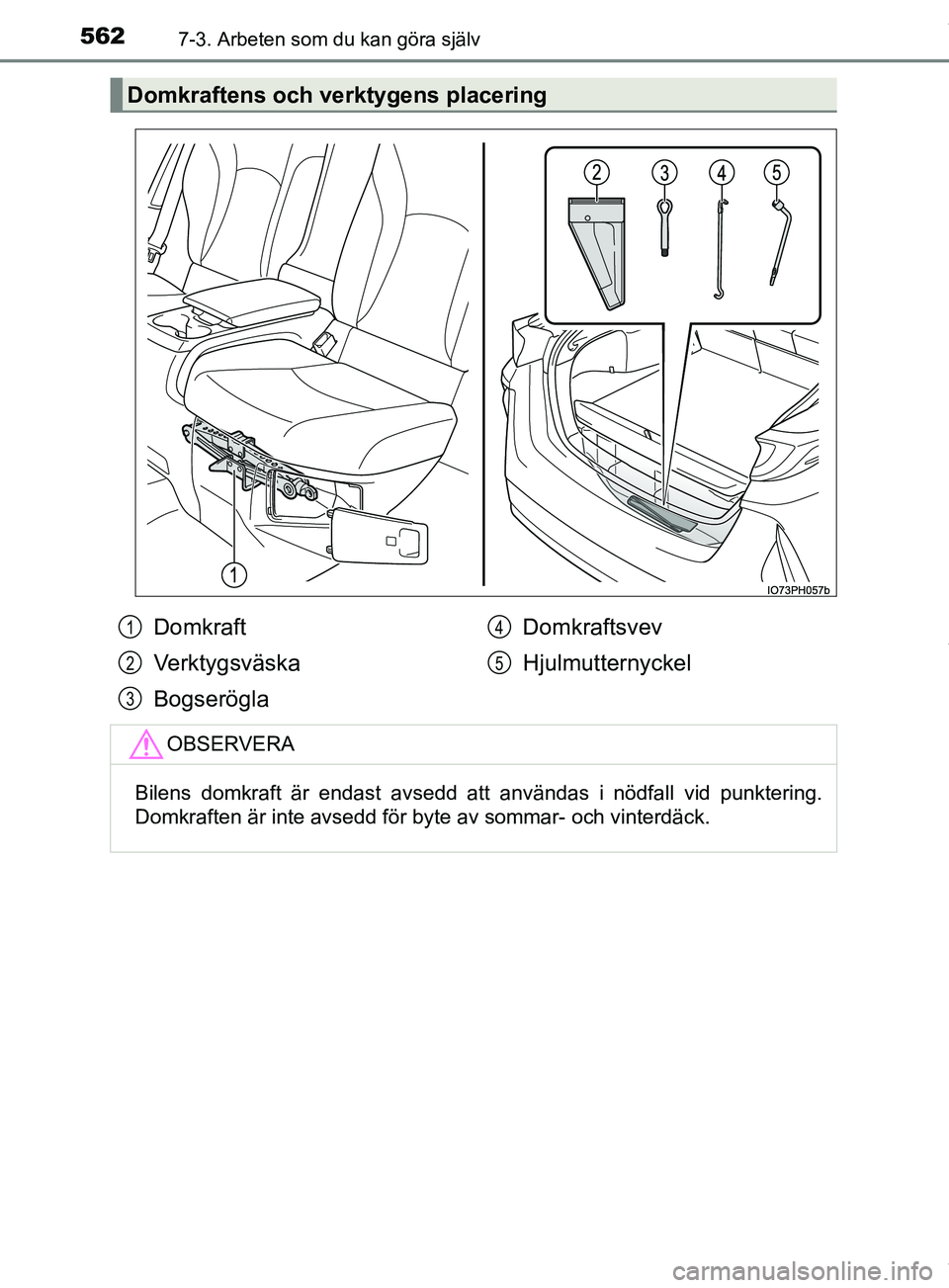

5627-3. Arbeten som du kan göra själv
OM47C99SE
Domkraftens och verktygens placering
Domkraft
Verktygsväska
BogseröglaDomkraftsvev
Hjulmutternyckel1
2
3
4
5
OBSERVERA
Bilens domkraft är endast avsedd att användas i nödfall vid punktering.
Domkraften är inte avsedd för byte av sommar- och vinterdäck.
OM47C99SE.book Page 562 Tuesday, July 17, 2018 12:40 PM

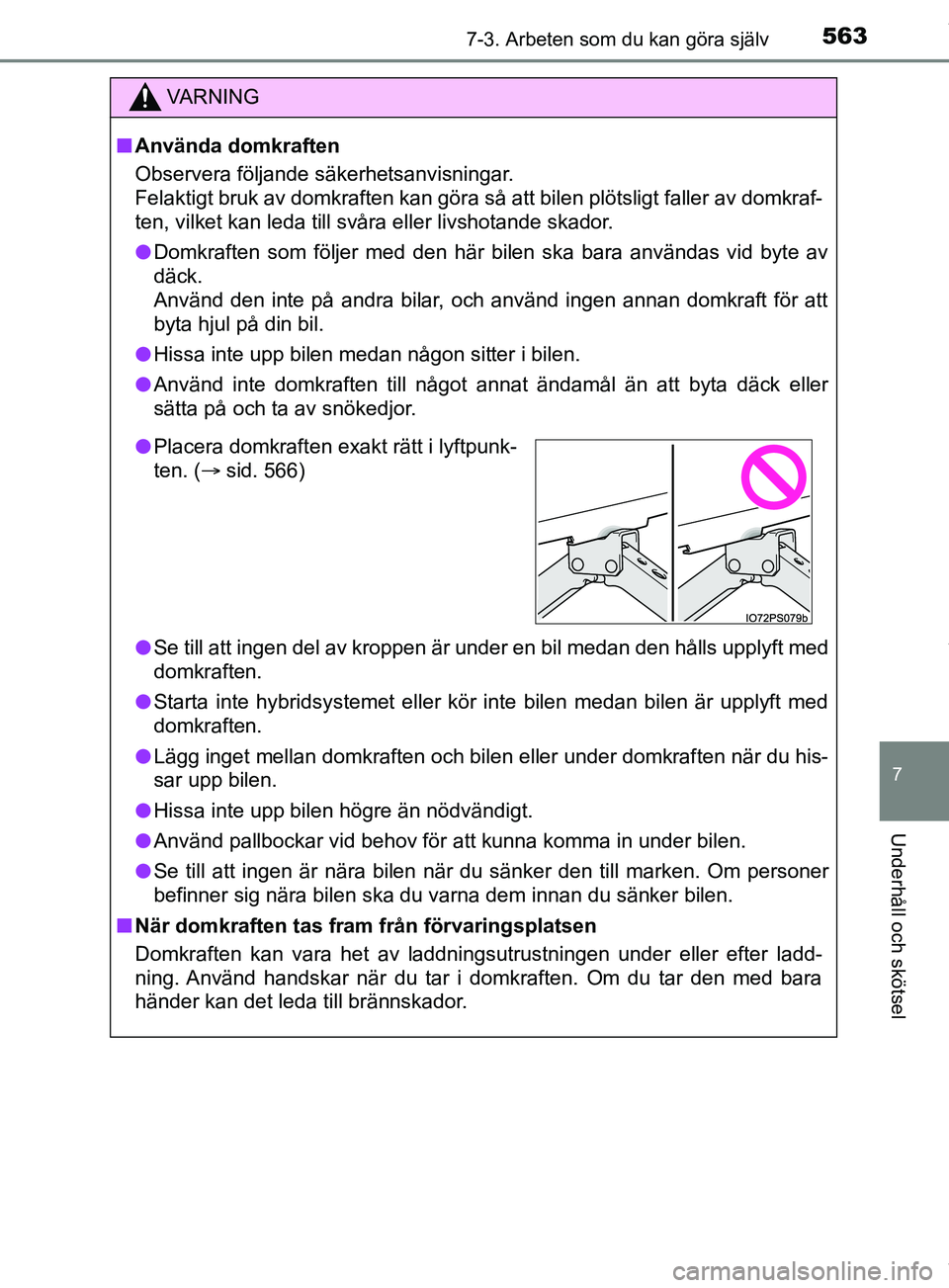

5637-3. Arbeten som du kan göra själv
OM47C99SE
7
Underhåll och skötsel
VARNING
n Använda domkraften
Observera följande säkerhetsanvisningar.
Felaktigt bruk av domkraften kan göra så att bilen plötsligt faller av domkraf-
ten, vilket kan leda till svåra eller livshotande skador.
l Domkraften som följer med den här bilen ska bara användas vid byte av
däck.
Använd den inte på andra bilar, och använd ingen annan domkraft för att
byta hjul på din bil.
l Hissa inte upp bilen medan någon sitter i bilen.
l Använd inte domkraften till något annat ändamål än att byta däck eller
sätta på och ta av snökedjor.
l Se till att ingen del av kroppen är under en bil medan den hålls upplyft med
domkraften.
l Starta inte hybridsystemet eller kör inte bilen medan bilen är upplyft med
domkraften.
l Lägg inget mellan domkraften och bilen eller under domkraften när du his-
sar upp bilen.
l Hissa inte upp bilen högre än nödvändigt.
l Använd pallbockar vid behov för att kunna komma in under bilen.
l Se till att ingen är nära bilen när du sänker den till marken. Om personer
befinner sig nära bilen ska du varna dem innan du sänker bilen.
n När domkraften tas fram från förvaringsplatsen
Domkraften kan vara het av laddningsutrustningen under eller efter ladd-
ning. Använd handskar när du tar i domkraften. Om du tar den med bara
händer kan det leda till brännskador.
lPlacera domkraften exakt rätt i lyftpunk-
ten. ( sid. 566)
OM47C99SE.book Page 563 Tuesday, July 17, 2018 12:40 PM

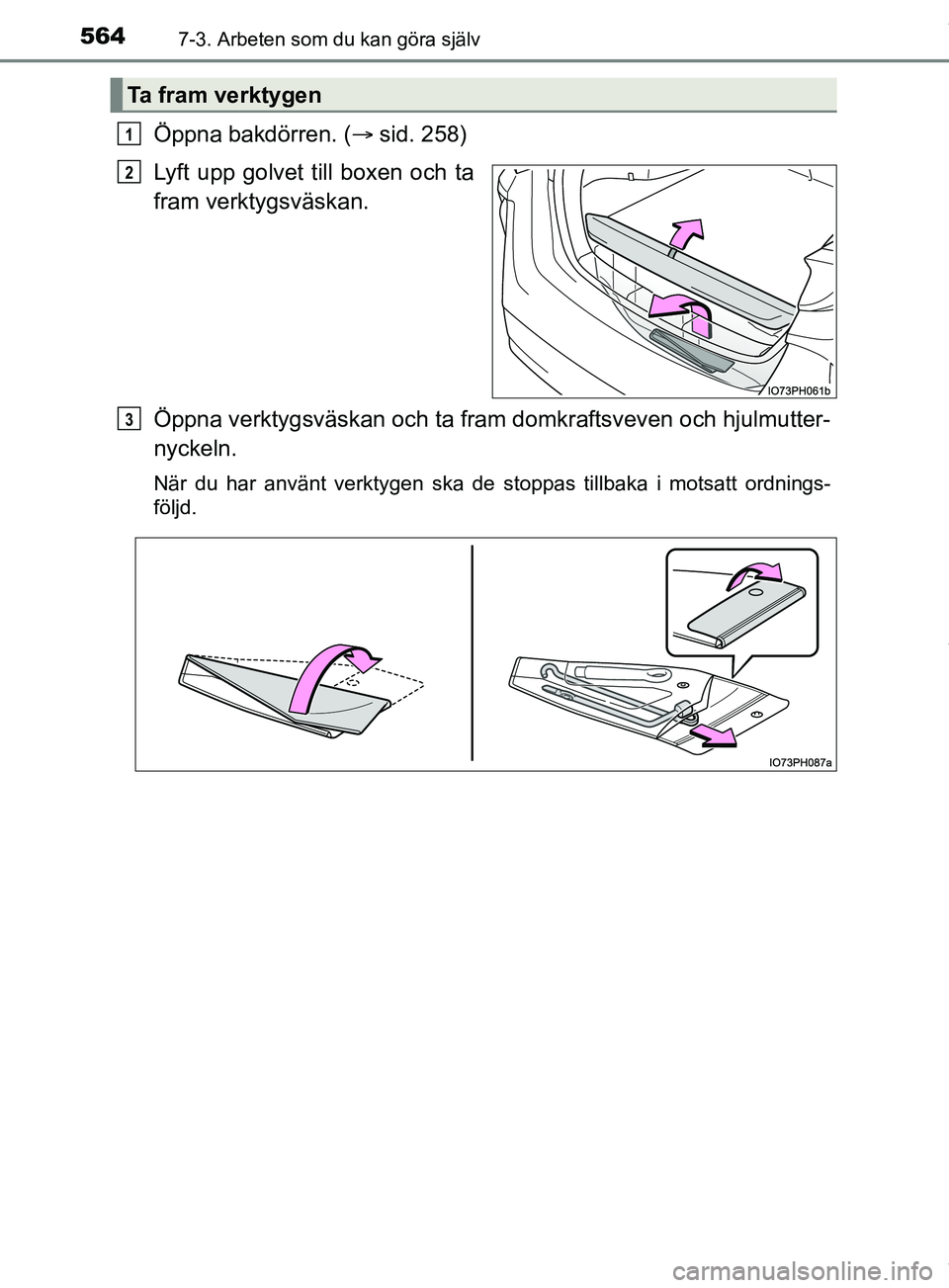

5647-3. Arbeten som du kan göra själv
OM47C99SE
Öppna bakdörren. (sid. 258)
Lyft upp golvet till boxen och ta
fram verktygsväskan.
Öppna verktygsväskan och ta fram domkraftsveven och hjulmutter-
nyckeln.
När du har använt verktygen ska de stoppas tillbaka i motsatt ordnings-
följd.
Ta fram verktygen
1
2
3
OM47C99SE.book Page 564 Tuesday, July 17, 2018 12:40 PM

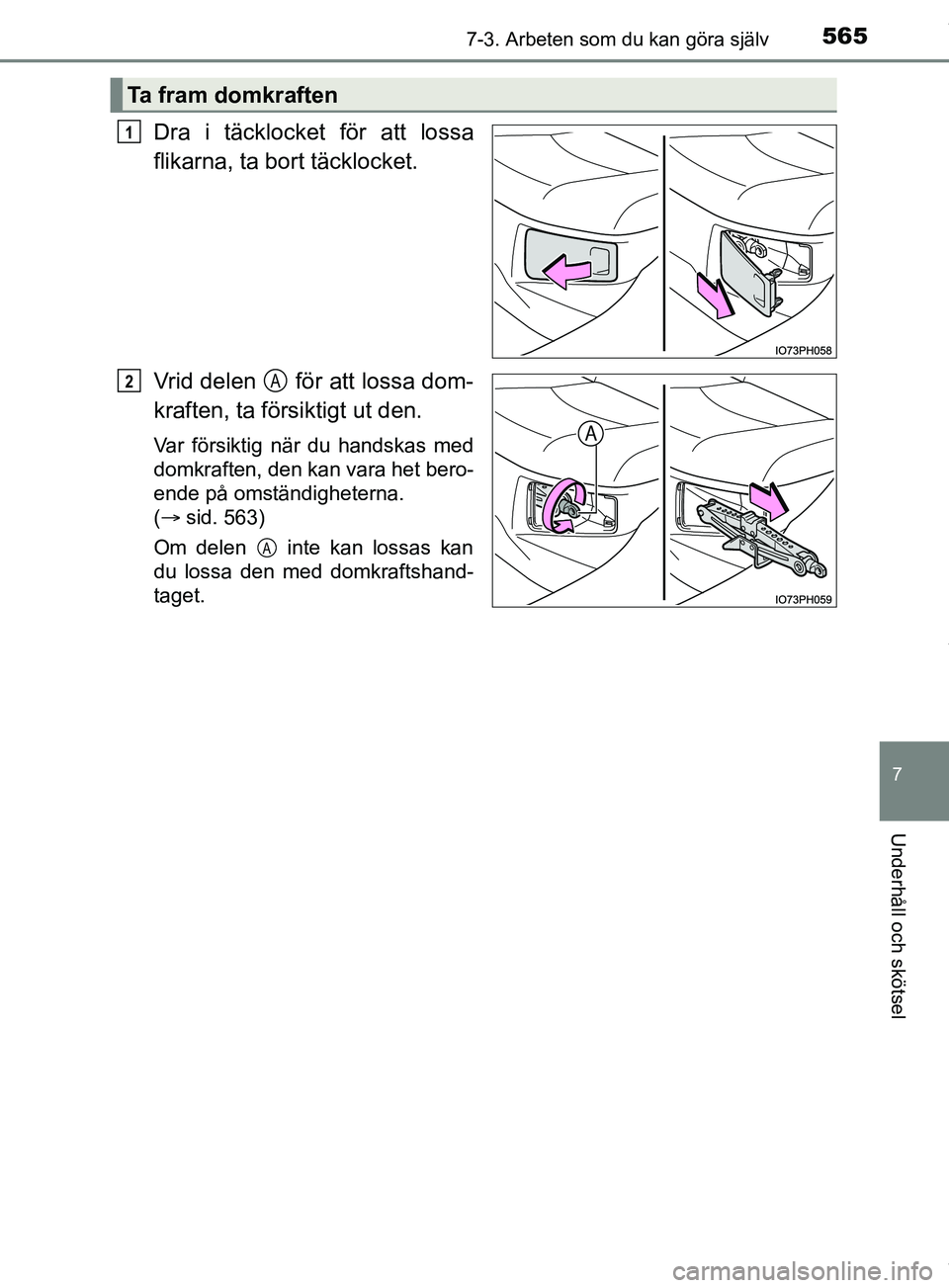

5657-3. Arbeten som du kan göra själv
OM47C99SE
7
Underhåll och skötsel
Dra i täcklocket för att lossa
flikarna, ta bort täcklocket.
Vrid delen för att lossa dom-
kraften, ta försiktigt ut den.
Var försiktig när du handskas med
domkraften, den kan vara het bero-
ende på omständigheterna.
( sid. 563)
Om delen inte kan lossas kan
du lossa den med domkraftshand-
taget.
Ta fram domkraften
1
2A
A
OM47C99SE.book Page 565 Tuesday, July 17, 2018 12:40 PM

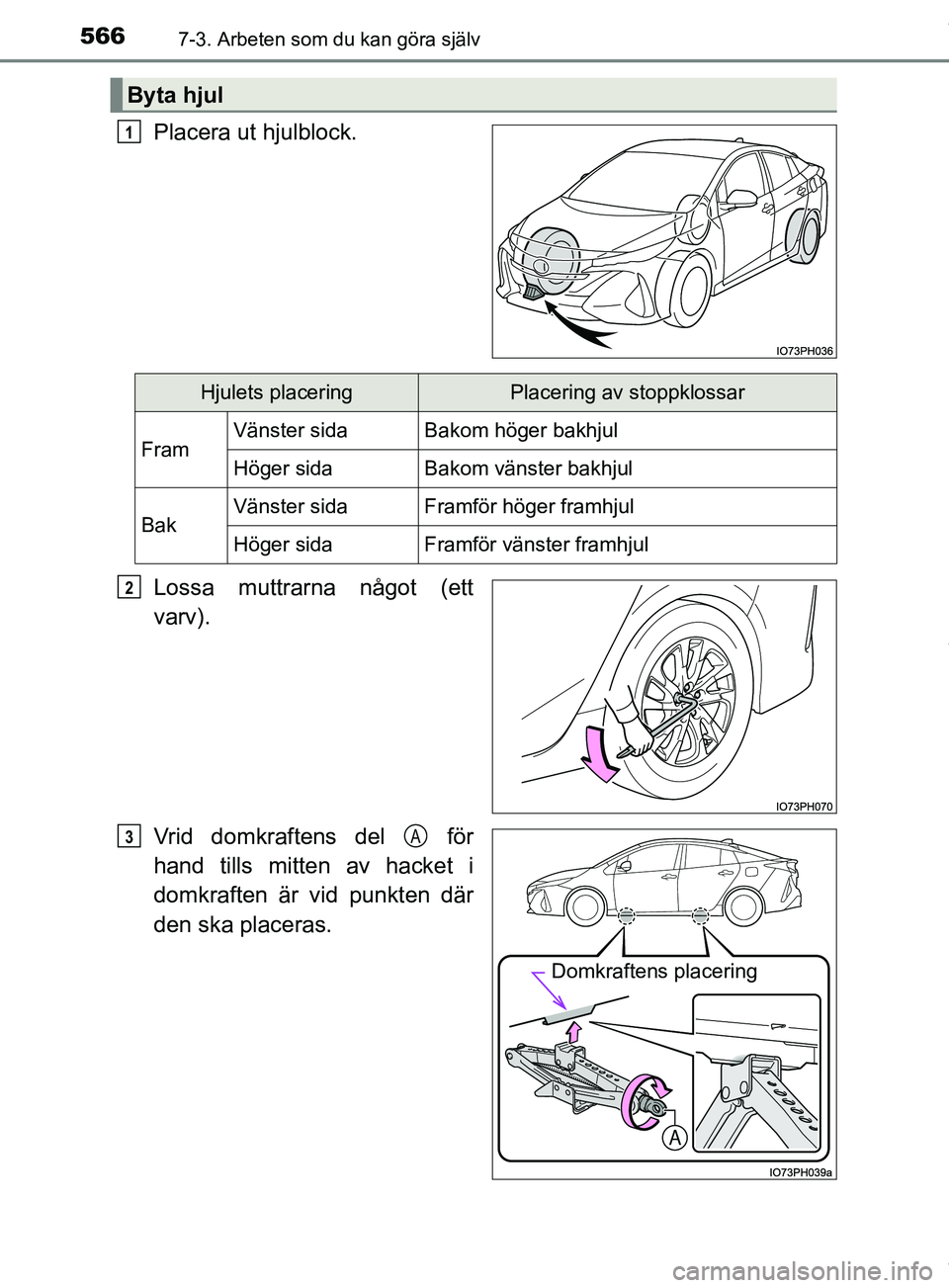

5667-3. Arbeten som du kan göra själv
OM47C99SE
Placera ut hjulblock.
Lossa muttrarna något (ett
varv).
Vrid domkraftens del för
hand tills mitten av hacket i
domkraften är vid punkten där
den ska placeras.
Byta hjul
1
Hjulets placeringPlacering av stoppklossar
FramVänster sidaBakom höger bakhjul
Höger sidaBakom vänster bakhjul
BakVänster sidaFramför höger framhjul
Höger sidaFramför vänster framhjul
2
Domkraftens placering
3A
OM47C99SE.book Page 566 Tuesday, July 17, 2018 12:40 PM

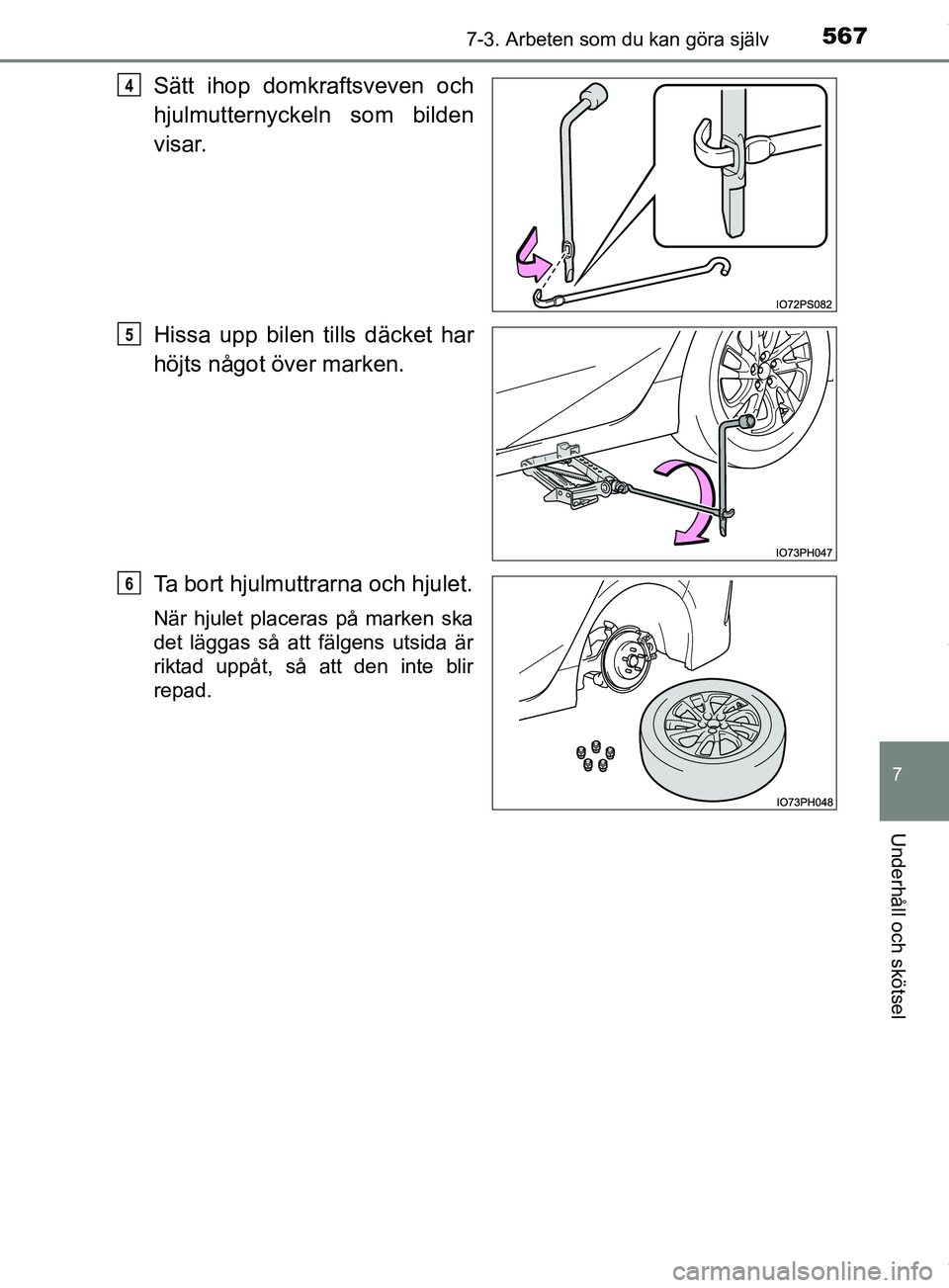

5677-3. Arbeten som du kan göra själv
OM47C99SE
7
Underhåll och skötsel
Sätt ihop domkraftsveven och
hjulmutternyckeln som bilden
visar.
Hissa upp bilen tills däcket har
höjts något över marken.
Ta bort hjulmuttrarna och hjulet.
När hjulet placeras på marken ska
det läggas så att fälgens utsida är
riktad uppåt, så att den inte blir
repad.
4
5
6
OM47C99SE.book Page 567 Tuesday, July 17, 2018 12:40 PM

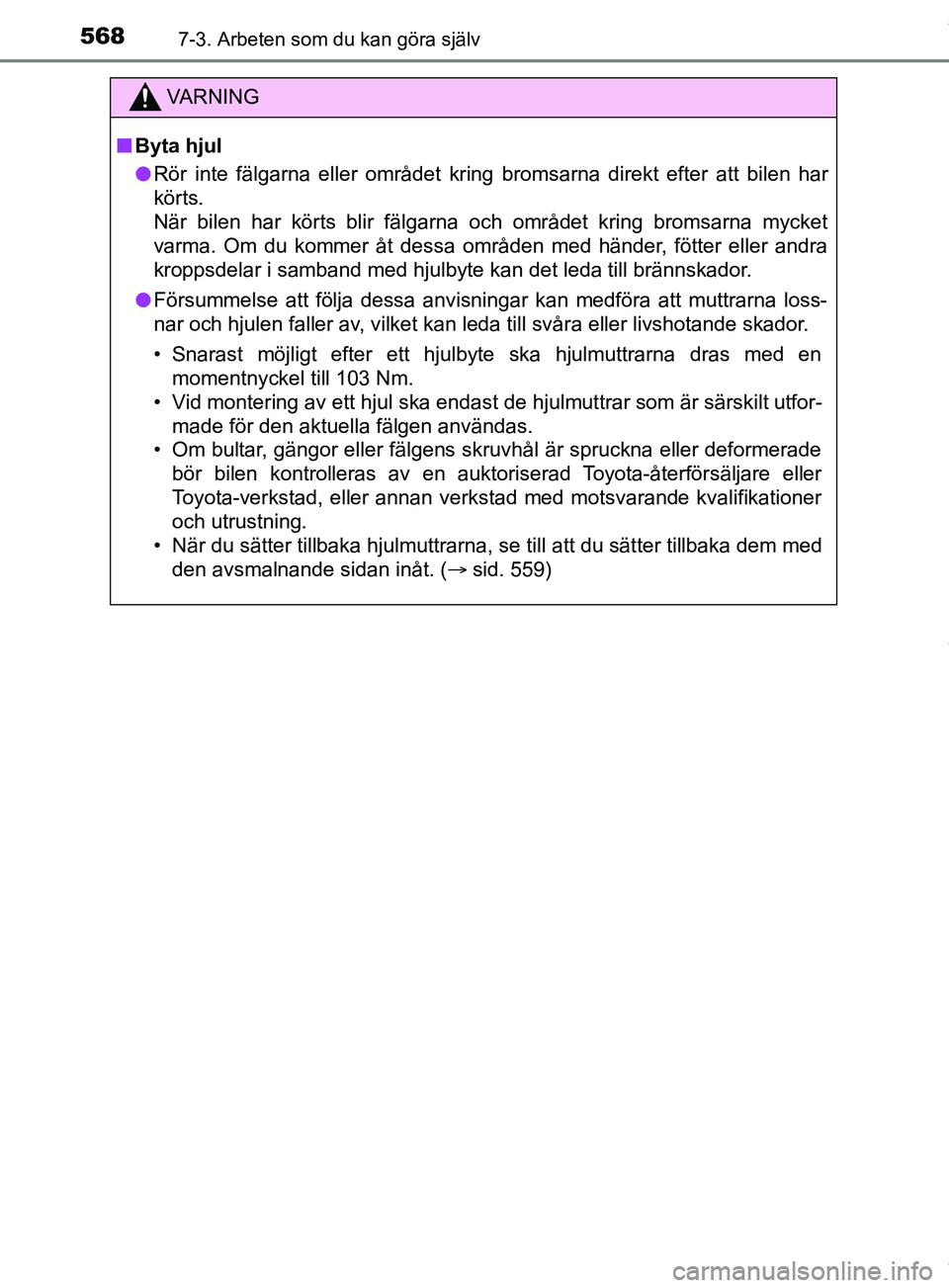

5687-3. Arbeten som du kan göra själv
OM47C99SE
VARNING
n Byta hjul
l Rör inte fälgarna eller området kring bromsarna direkt efter att bilen har
körts.
När bilen har körts blir fälgarna och området kring bromsarna mycket
varma. Om du kommer åt dessa områden med händer, fötter eller andra
kroppsdelar i samband med hjulbyte kan det leda till brännskador.
l Försummelse att följa dessa anvisningar kan medföra att muttrarna loss-
nar och hjulen faller av, vilket kan leda till svåra eller livshotande skador.
• Snarast möjligt efter ett hjulbyte ska hjulmuttrarna dras med en
momentnyckel till 103 Nm.
• Vid montering av ett hjul ska endast de hjulmuttrar som är särskilt utfor- made för den aktuella fälgen användas.
• Om bultar, gängor eller fälgens skruvhål är spruckna eller deformerade
bör bilen kontrolleras av en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
• När du sätter tillbaka hjulmuttrarna, se till att du sätter tillbaka dem med den avsmalnande sidan inåt. ( sid. 559)
