2018 TOYOTA PRIUS PLUG-IN HYBRID Bruksanvisningar (in Swedish)

4736-1. Använda luftkonditionering och avfrostning
OM47C99SE
6
Invändiga funktioner

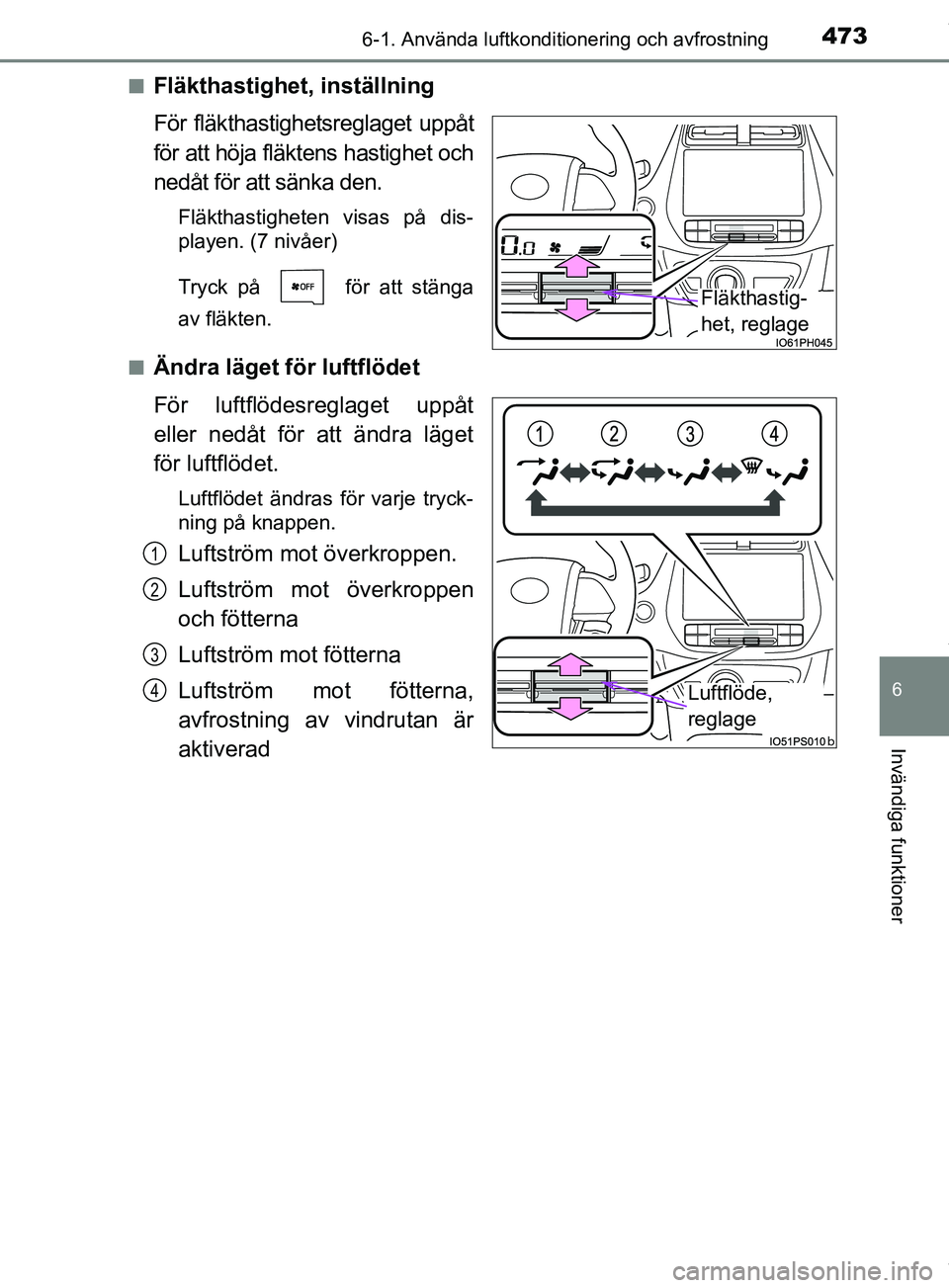

nFläkthastighet, inställning
För fläkthastighetsreglaget uppåt
för att höja fläktens hastighet och
nedåt för att sänka den.
Fläkthastigheten visas på dis-
playen. (7 nivåer)
Tryck på för att stänga
av fläkten.
n
Ändra läget för luftflödet
För luftflödesreglaget uppåt
eller nedåt för att ändra läget
för luftflödet.
Luftflödet ändras för varje tryck-
ning på knappen.
Luftström mot överkroppen.
Luftström mot överkroppen
och fötterna
Luftström mot fötterna
Luftström mot fötterna,
avfrostning av vindrutan är
aktiverad
Fläkthastig-
het, reglage
Luftflöde,
reglage
1
2
3
4
OM47C99SE.book Page 473 Tuesday, July 17, 2018 12:40 PM

4746-1. Använda luftkonditionering och avfrostning
OM47C99SEn
S-FLOW-läge
i läge S-FLOW får luftflödet till framsätet prioritet, medan luftflödet
och luftkonditioneringen till baksätet reduceras.
Om en passagerare inte känns av på framsätespassagerarens
plats får luftflödet till förarplatsen prioritet, beroende på den
inställda temperaturen och den om
givande luftens temperatur.
Luft blåses dock alltid från framsätespassagerarens sidoventil.
Följande tre S-FLOW-lägen är tillgängliga.
Automatiskt S-FLOW-läge
Systemet bedömer om en passagerare sitter i baksätet genom att
en bakdörr öppnas och stängs. Om en baksätespassagerare
bedöms vara i bilen inaktiveras S-FLOW-läget automatiskt.
Aktivera S-FLOW-läget igen genom att trycka på och ange
manuellt läge för S-FLOW. (sid. 480)
Indikatorn tänds när S-FLOW-läget är aktiverat.
Manuellt S-FLOW-läge
När trycks in aktiveras/inaktiveras S-FLOW-läget manuellt.
( sid. 480)
Indikatorn tänds när S-FLOW-läget är aktiverat.
När startknappen trycks till tändningsläge används systemet auto-
matiskt i S-FLOW-läge.
nÖvriga funktioner
lVäxla mellan lägena för luft utifrån och återcirkulering
( sid. 476)
l Avfrosta vindrutan ( sid. 477)
l Avfrosta bakrutan och ytterbackspeglarna
( sid. 477)
OM47C99SE.book Page 474 Tuesday, July 17, 2018 12:40 PM

4756-1. Använda luftkonditionering och avfrostning
OM47C99SE
6
Invändiga funktioner

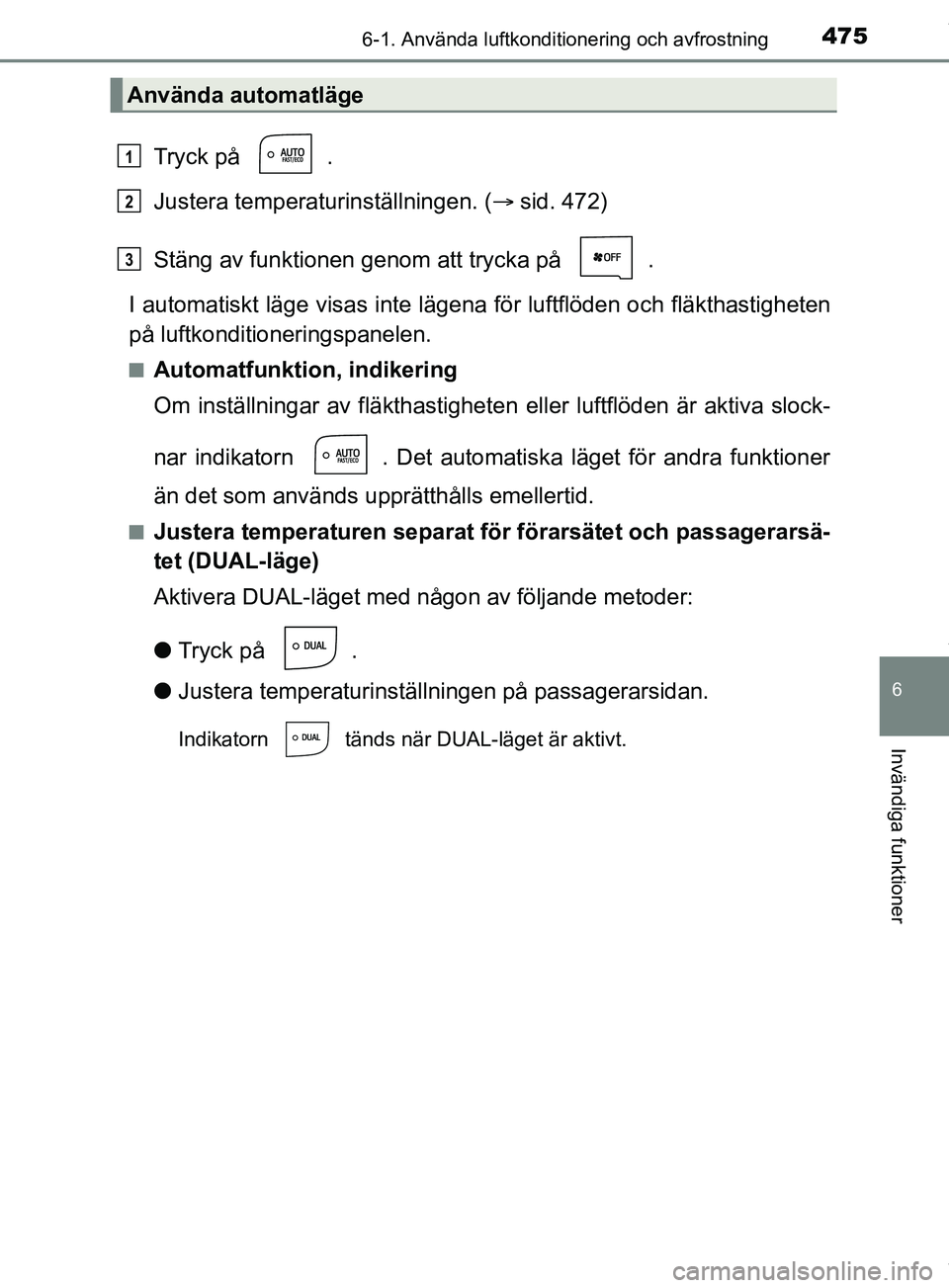

Tryck på .
Justera temperaturinställningen. (sid. 472)
Stäng av funktionen genom att trycka på .
I automatiskt läge visas inte lägena för luftflöden och fläkthastigheten
på luftkonditioneringspanelen.
nAutomatfunktion, indikering
Om inställningar av fläkthastigheten eller luftflöden är aktiva slock-
nar indikatorn . Det automatiska läget för andra funktioner
än det som används upprätthålls emellertid.
nJustera temperaturen separat för förarsätet och passagerarsä-
tet (DUAL-läge)
Aktivera DUAL-läget med någon av följande metoder:
l Tryck på .
l Justera temperaturinställningen på passagerarsidan.
Indikatorn tänds när DUAL-läget är aktivt.
Använda automatläge
1
2
3
OM47C99SE.book Page 475 Tuesday, July 17, 2018 12:40 PM

4766-1. Använda luftkonditionering och avfrostning
OM47C99SEn

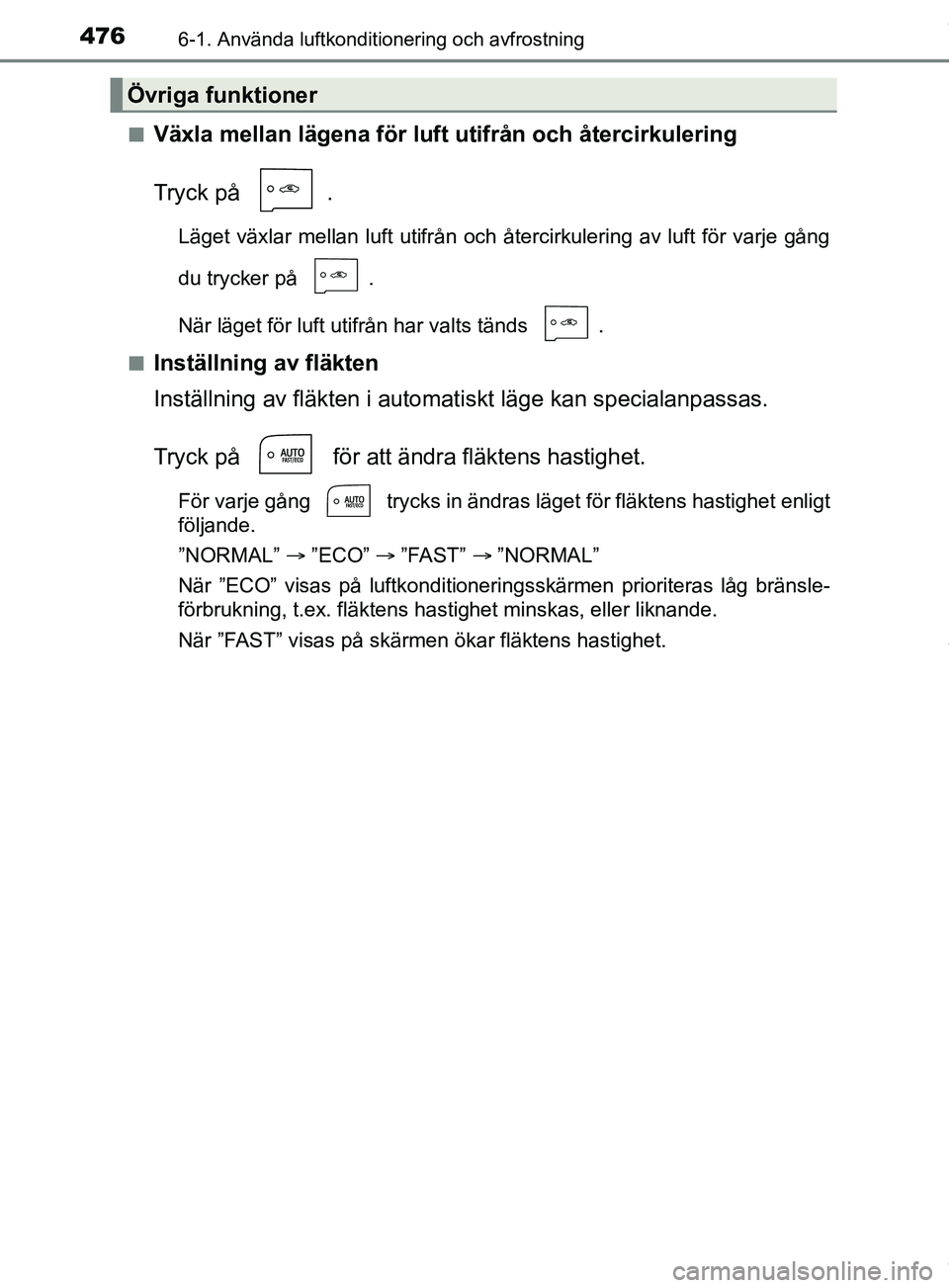

Växla mellan lägena för luft utifrån och återcirkulering
Tryck på .
Läget växlar mellan luft utifrån och återcirkulering av luft för varje gång
du trycker på .
När läget för luft utifrån har valts tänds .
n
Inställning av fläkten
Inställning av fläkten i automat iskt läge kan specialanpassas.
Tryck på för att ändra fläktens hastighet.
För varje gång trycks in ändras läget för fläktens hastighet enligt
följande.
”NORMAL” ”ECO” ”FA S T ”  ”NORMAL”
När ”ECO” visas på luftkonditioneringsskärmen prioriteras låg bränsle-
förbrukning, t.ex. fläktens hastighet minskas, eller liknande.
När ”FAST” visas på skärmen ökar fläktens hastighet.
Övriga funktioner
OM47C99SE.book Page 476 Tuesday, July 17, 2018 12:40 PM

4776-1. Använda luftkonditionering och avfrostning
OM47C99SE
6
Invändiga funktioner

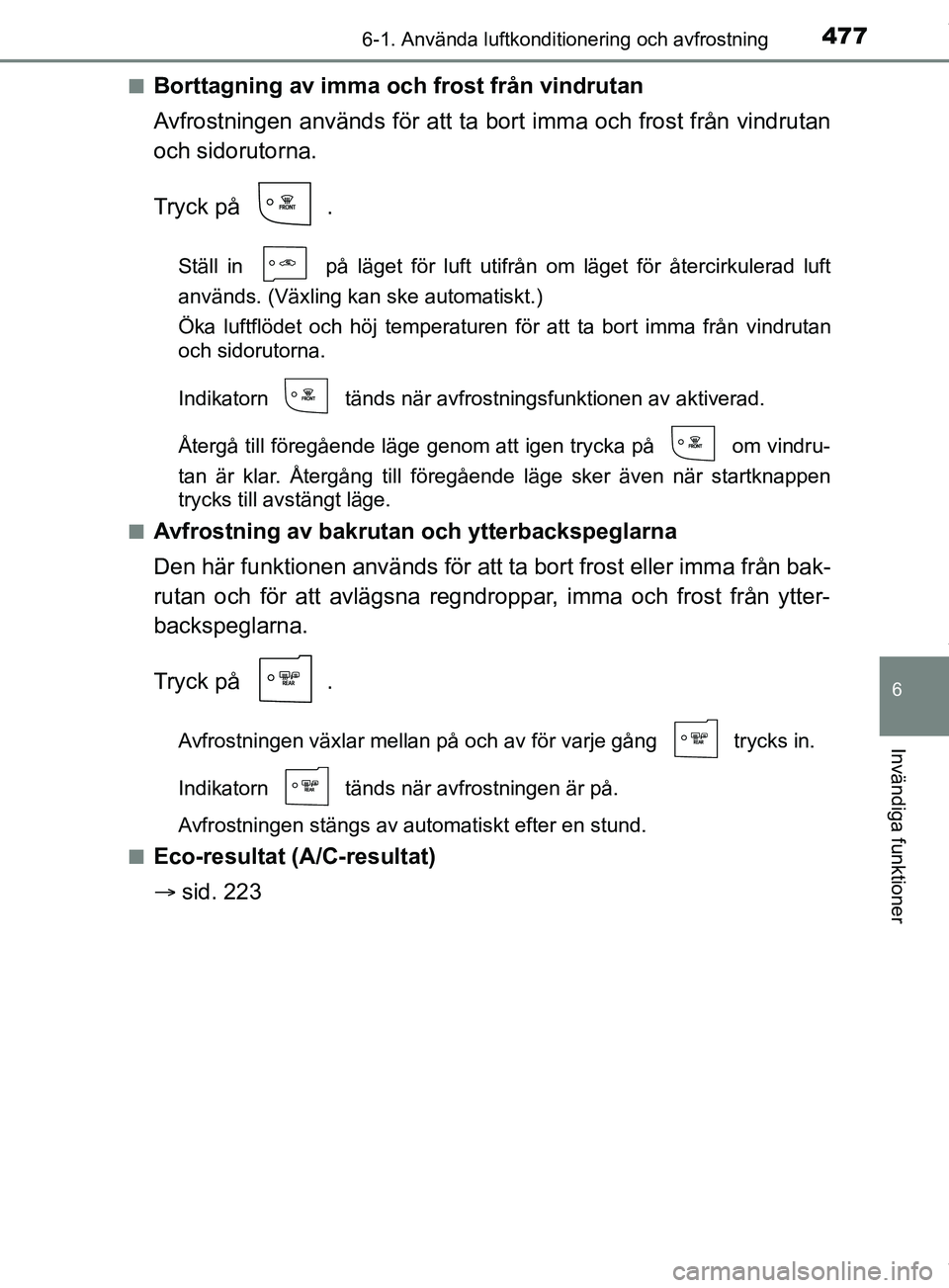

nBorttagning av imma och frost från vindrutan
Avfrostningen används för att ta bort imma och frost från vindrutan
och sidorutorna.
Tryck på .
Ställ in på läget för luft utifrån om läget för återcirkulerad luf\
t
används. (Växling kan ske automatiskt.)
Öka luftflödet och höj temperaturen för att ta bort imma från vindrutan
och sidorutorna.
Indikatorn tänds när avfrostningsfunktionen av aktiverad.
Återgå till föregående läge genom att igen trycka på om vindru-
tan är klar. Återgång till föregående läge sker även när startknappen
trycks till avstängt läge.
n
Avfrostning av bakrutan och ytterbackspeglarna
Den här funktionen används för att ta bort frost eller imma från bak-
rutan och för att avlägsna regndroppar, imma och frost från ytter-
backspeglarna.
Tryck på .
Avfrostningen växlar mellan på och av för varje gång trycks in.
Indikatorn tänds när avfrostningen är på.
Avfrostningen stängs av automatiskt efter en stund.
n
Eco-resultat (A/C-resultat)
 sid. 223
OM47C99SE.book Page 477 Tuesday, July 17, 2018 12:40 PM

4786-1. Använda luftkonditionering och avfrostning
OM47C99SEn

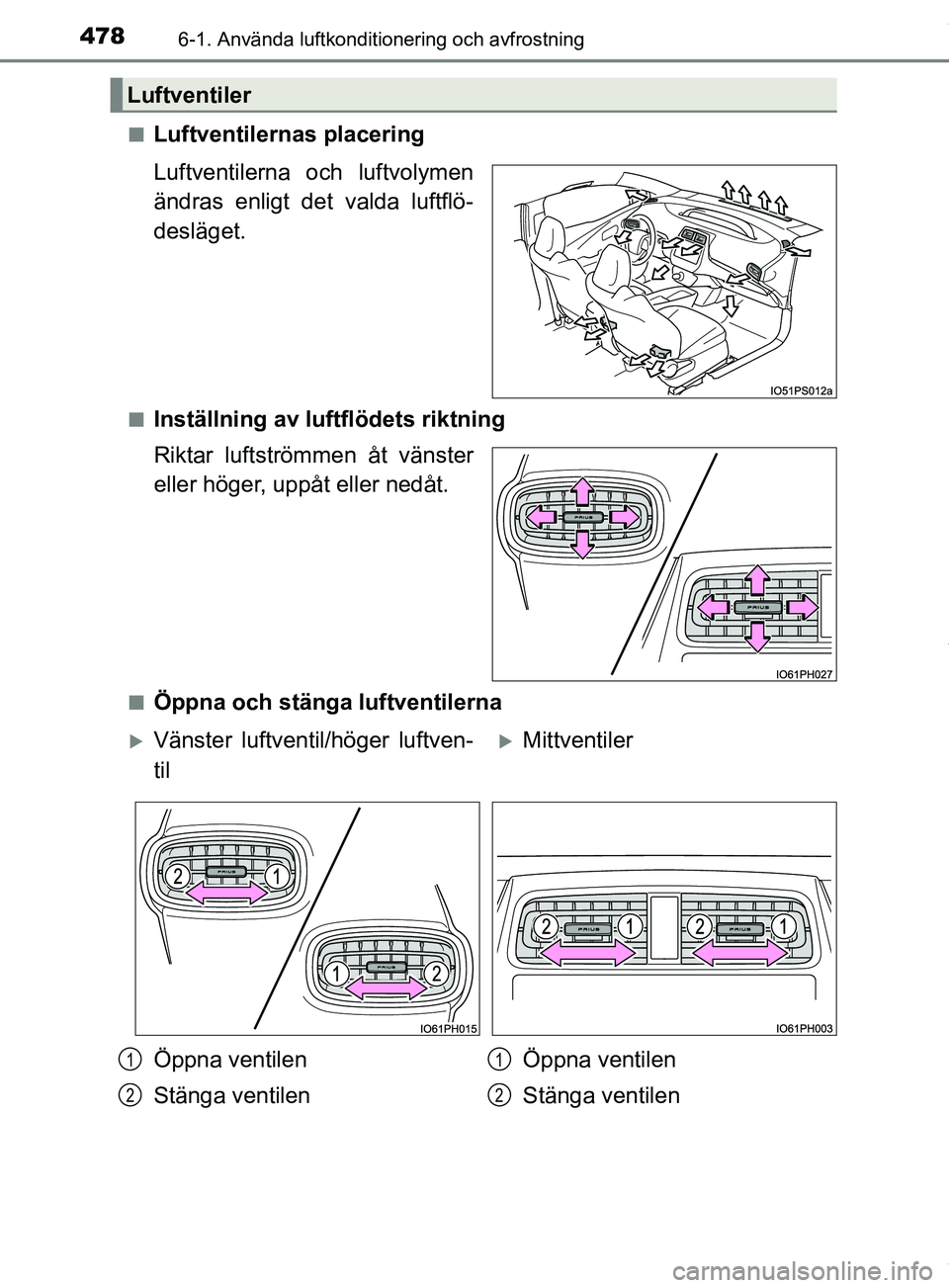

Luftventilernas placering
Luftventilerna och luftvolymen
ändras enligt det valda luftflö-
desläget.
nInställning av luftflödets riktning
Riktar luftströmmen åt vänster
eller höger, uppåt eller nedåt.
nÖppna och stänga luftventilerna
Luftventiler
Vänster luftventil/höger luftven-
tilMittventiler
Öppna ventilen
Stänga ventilen Öppna ventilen
Stänga ventilen
1
2
1
2
OM47C99SE.book Page 478 Tuesday, July 17, 2018 12:40 PM

4796-1. Använda luftkonditionering och avfrostning
OM47C99SE
6
Invändiga funktioner

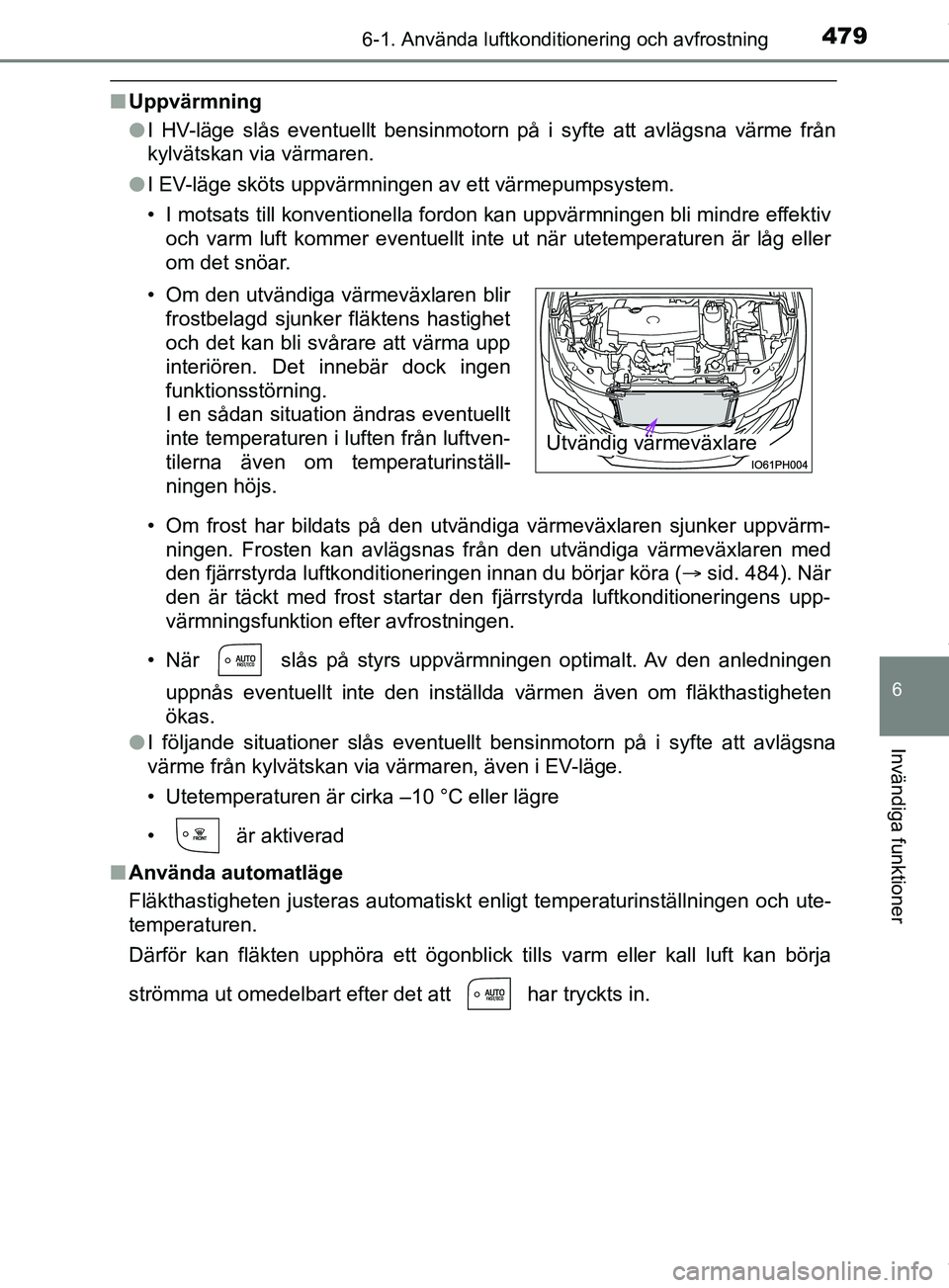

nUppvärmning
lI HV-läge slås eventuellt bensinmotorn på i syfte att avlägsna värme från
kylvätskan via värmaren.
l I EV-läge sköts uppvärmningen av ett värmepumpsystem.
• I motsats till konventionella fordon kan uppvärmningen bli mindre effektiv
och varm luft kommer eventuellt inte ut när utetemperaturen är låg eller
om det snöar.
• Om frost har bildats på den utvändiga värmeväxlaren sjunker uppvärm- ningen. Frosten kan avlägsnas från den utvändiga värmeväxlaren med
den fjärrstyrda luftkonditioneringen innan du börjar köra ( sid. 484). När
den är täckt med frost startar den fjärrstyrda luftkonditioneringens upp-
värmningsfunktion efter avfrostningen.
• När slås på styrs uppvärmningen optimalt. Av den anledningen uppnås eventuellt inte den inställda värmen även om fläkthastigheten
ökas.
l I följande situationer slås eventuellt bensinmotorn på i syfte att avlägsna
värme från kylvätskan via värmaren, även i EV-läge.
• Utetemperaturen är cirka –10 °C eller lägre
• är aktiverad
n Använda automatläge
Fläkthastigheten justeras automatiskt enligt temperaturinställningen och ute-
temperaturen.
Därför kan fläkten upphöra ett ögonblick tills varm eller kall luft kan börja
strömma ut omedelbart efter det att har tryckts in.• Om den utvändiga värmeväxlaren blir
frostbelagd sjunker fläktens hastighet
och det kan bli svårare att värma upp
interiören. Det innebär dock ingen
funktionsstörning.
I en sådan situation ändras eventuellt
inte temperaturen i luften från luftven-
tilerna även om temperaturinställ-
ningen höjs.
Utvändig värmeväxlare
OM47C99SE.book Page 479 Tuesday, July 17, 2018 12:40 PM

4806-1. Använda luftkonditionering och avfrostning
OM47C99SEn
Vattendroppar när luftkonditioneringen är igång
n Inställningsskärm
n Läge S-FLOW, funktion
n Ändra från manuellt S-FLOW-läge till automatiskt S-FLOW-läge.
Tryck på för att inaktivera S-FLOW-läget.
Indikatorn släcks.
Tryck startknappen till avstängt läge.
Tryck startknappen till tändningsläge efter 60 minuter.
n Ändra inställningar med informationsdisplayen
Inställningarna för luftkonditioneringen kan ändras på skärmen på
informationsdisplayen. ( sid. 221)
Den utvändiga värmeväxlaren, ackumula-
torn och luftkonditioneringens rörled-
ningar kan orsaka kondens, eller frost kan
bildas. Under eller efter att luftkonditione-
ringen varit igång kan vattendroppar
droppa ner från bilen. Det innebär dock
ingen funktionsstörning.
När inställningarna för luftkonditione-
ringen ska ändras visas en bekräftel-
seskärm som ett snabbmeddelande på
informationsdisplayen.
Tryck på på rattreglagen för att återgå
till föregående skärm.
När trycks in visas status för S-
FLOW-läget på informationsdisplayen.
Utvändig värmeväxlare
Ackumulator
1
2
3
OM47C99SE.book Page 480 Tuesday, July 17, 2018 12:40 PM
