2018 TOYOTA PRIUS PLUG-IN HYBRID Bruksanvisningar (in Swedish)

6258-2. Åtgärder i en akut situation
OM47C99SE
8
Om problem uppstår

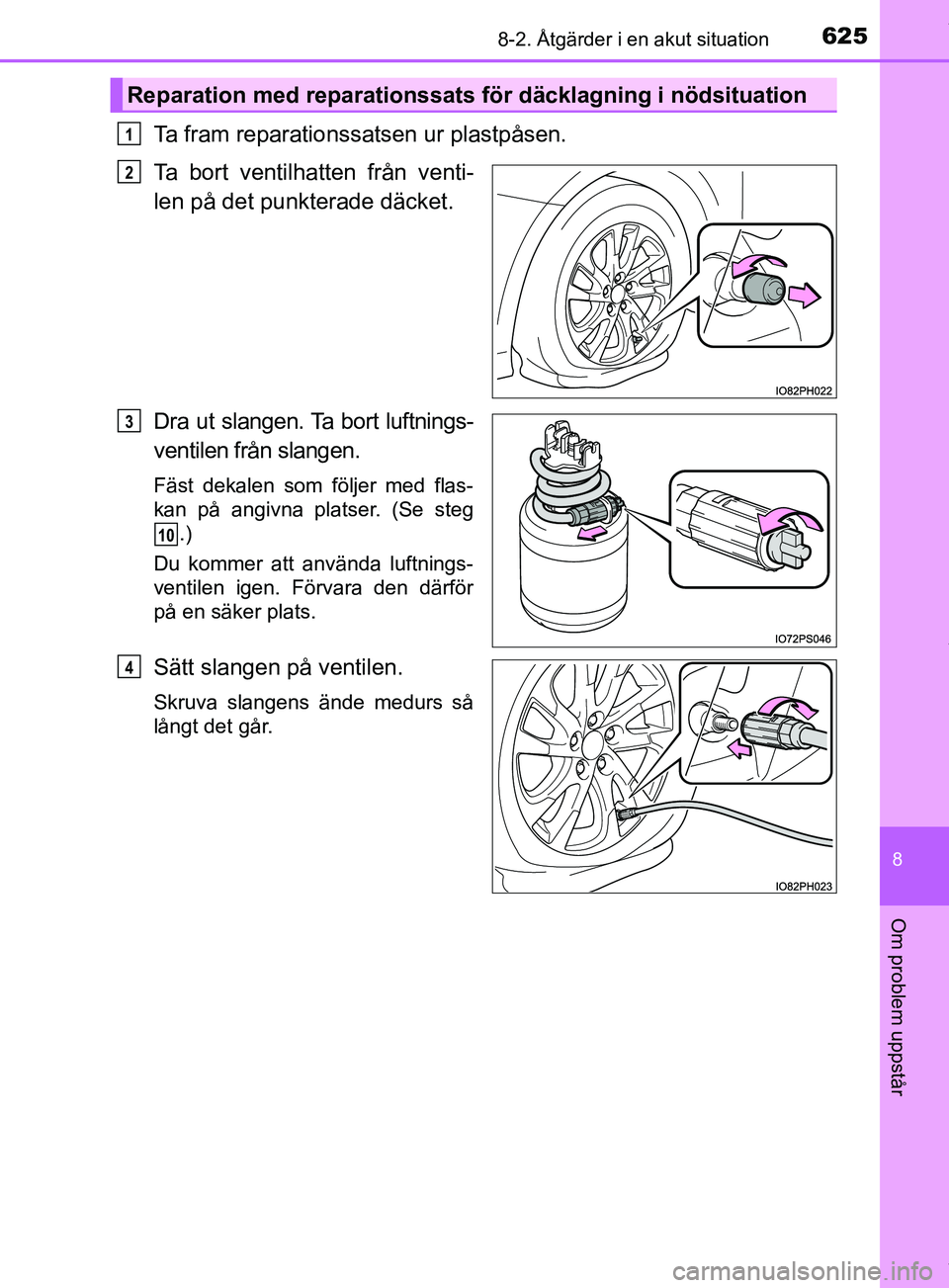

Ta fram reparationssatsen ur plastpåsen.
Ta bort ventilhatten från venti-
len på det punkterade däcket.
Dra ut slangen. Ta bort luftnings-
ventilen från slangen.
Fäst dekalen som följer med flas-
kan på angivna platser. (Se steg.)
Du kommer att använda luftnings-
ventilen igen. Förvara den därför
på en säker plats.
Sätt slangen på ventilen.
Skruva slangens ände medurs så
långt det går.
Reparation med reparationssats för däcklagning i nödsituation
1
2
3
10
4
OM47C99SE.book Page 625 Tuesday, July 17, 2018 12:40 PM

6268-2. Åtgärder i en akut situation
OM47C99SE

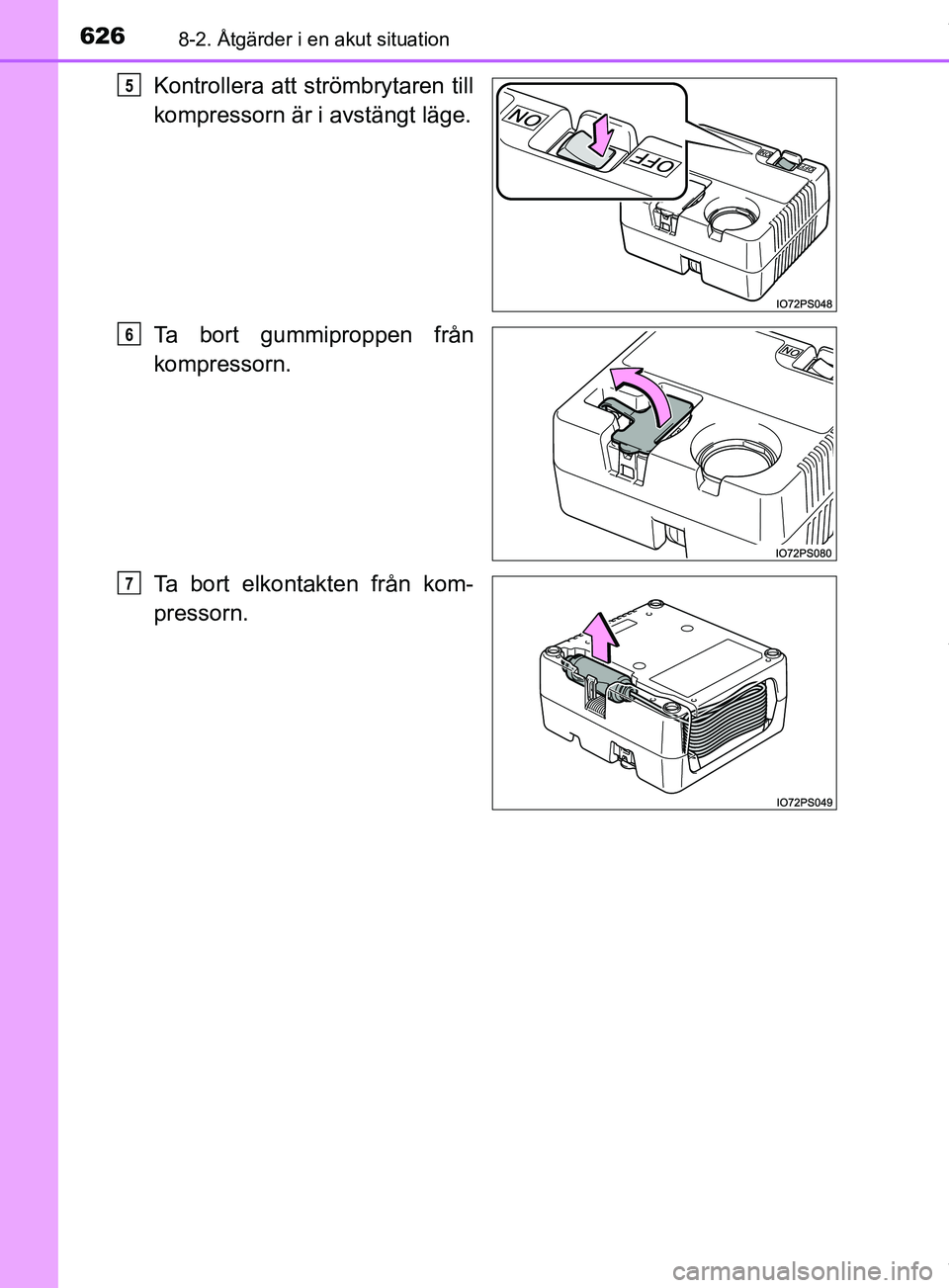

Kontrollera att strömbrytaren till
kompressorn är i avstängt läge.
Ta bort gummiproppen från
kompressorn.
Ta bort elkontakten från kom-
pressorn.5
6
7
OM47C99SE.book Page 626 Tuesday, July 17, 2018 12:40 PM

6278-2. Åtgärder i en akut situation
OM47C99SE
8
Om problem uppstår

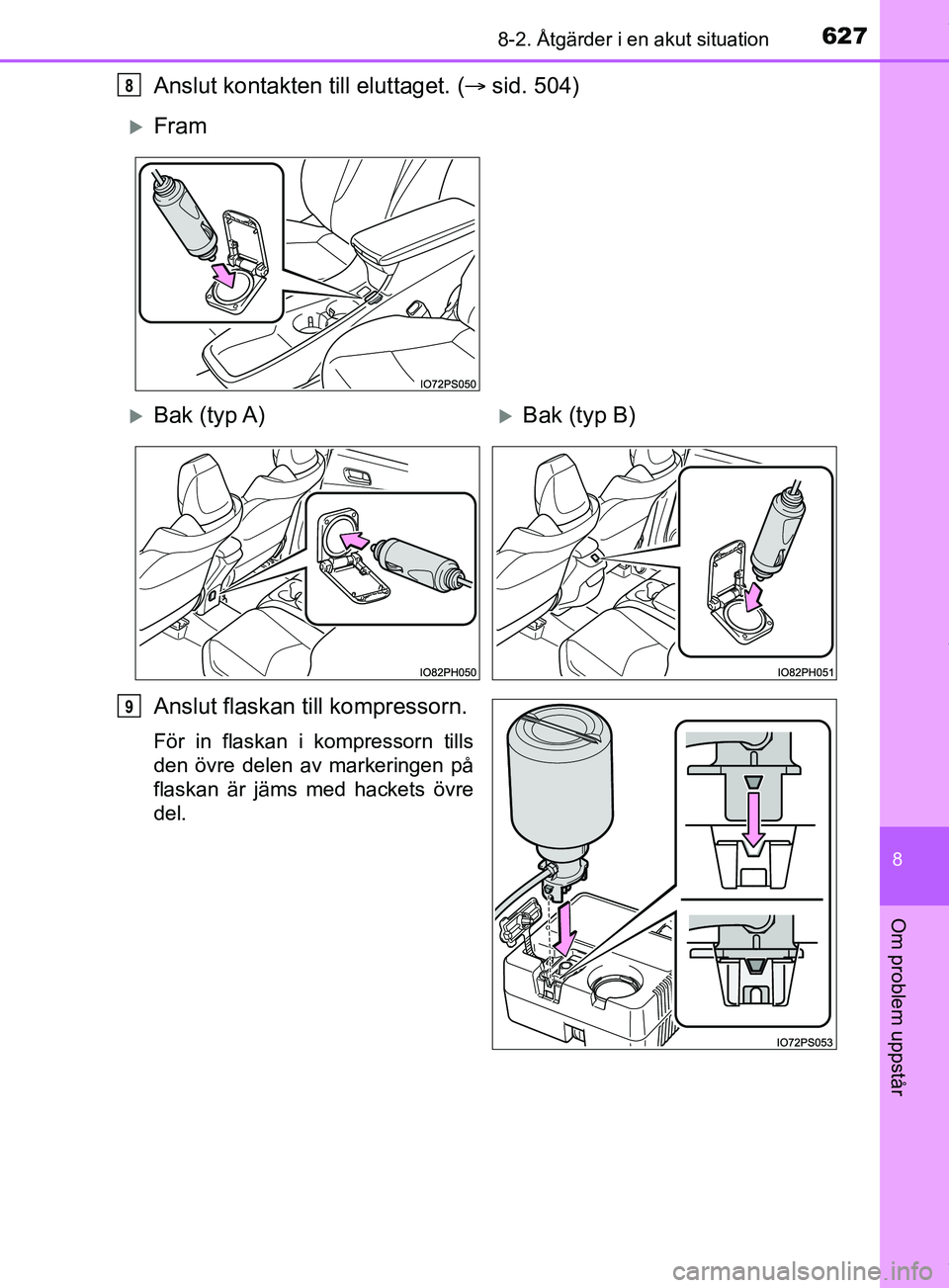

Anslut kontakten till eluttaget. (sid. 504)
Anslut flaskan till kompressorn.
För in flaskan i kompressorn tills
den övre delen av markeringen på
flaskan är jäms med hackets övre
del.
8
Fram
Bak (typ A)Bak (typ B)
9
OM47C99SE.book Page 627 Tuesday, July 17, 2018 12:40 PM

6288-2. Åtgärder i en akut situation
OM47C99SE

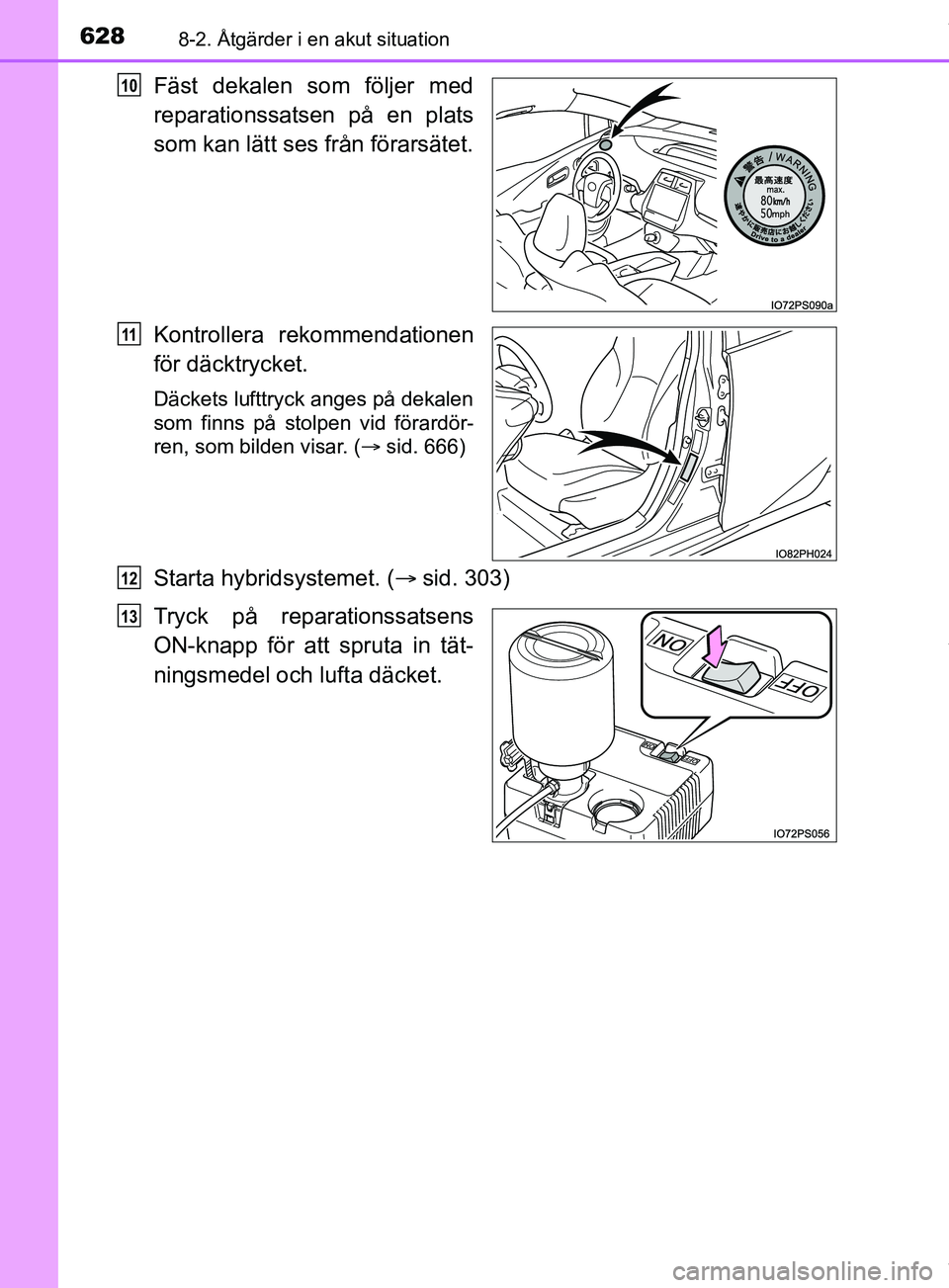

Fäst dekalen som följer med
reparationssatsen på en plats
som kan lätt ses från förarsätet.
Kontrollera rekommendationen
för däcktrycket.
Däckets lufttryck anges på dekalen
som finns på stolpen vid förardör-
ren, som bilden visar. (sid. 666)
Starta hybridsystemet. ( sid. 303)
Tryck på reparationssatsens
ON-knapp för att spruta in tät-
ningsmedel och lufta däcket.
10
11
12
13
OM47C99SE.book Page 628 Tuesday, July 17, 2018 12:40 PM

6298-2. Åtgärder i en akut situation
OM47C99SE
8
Om problem uppstår

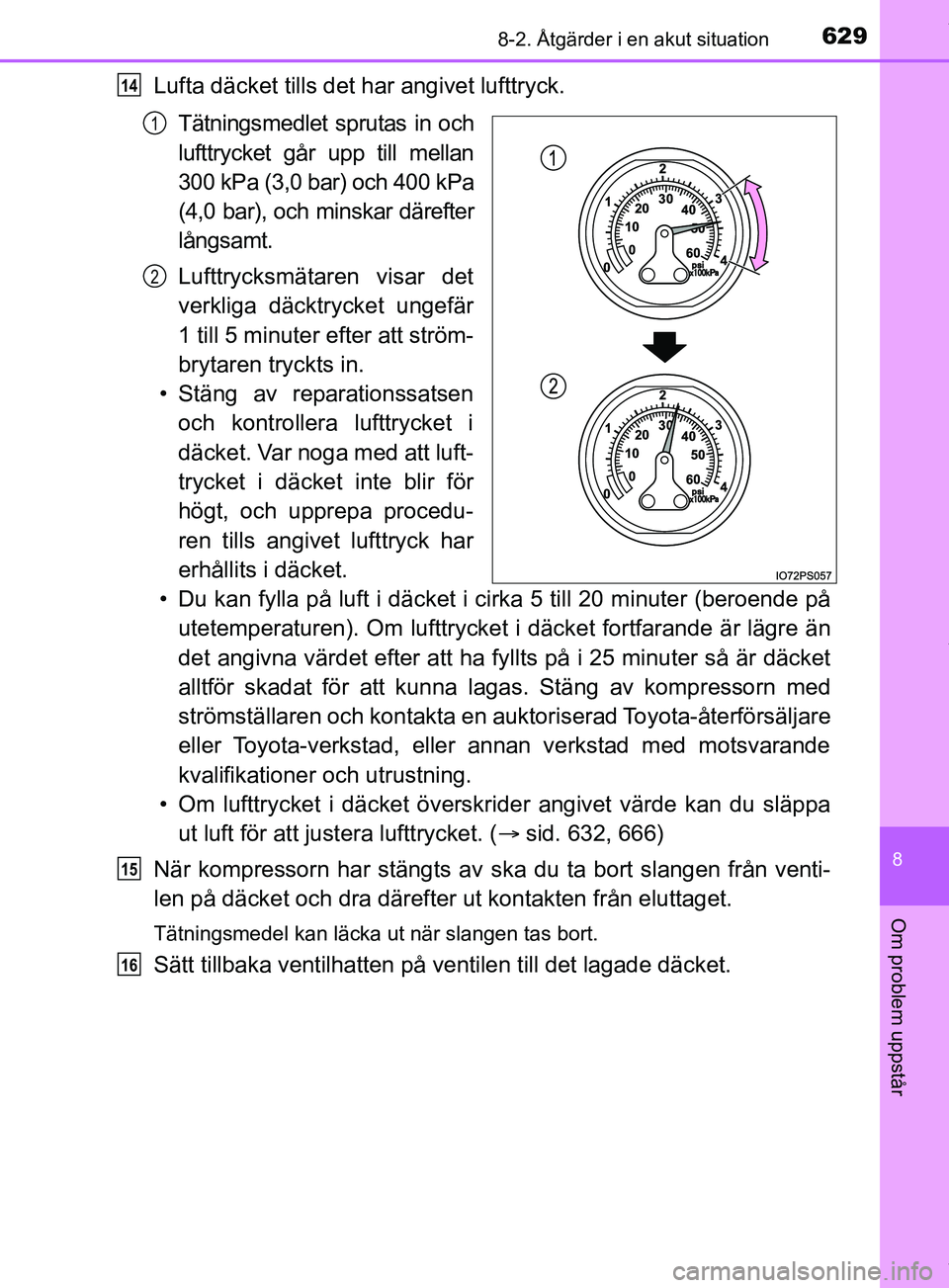

Lufta däcket tills det har angivet lufttryck.Tätningsmedlet sprutas in och
lufttrycket går upp till mellan
300 kPa (3,0 bar) och 400 kPa
(4,0 bar), och minskar därefter
långsamt.
Lufttrycksmätaren visar det
verkliga däcktrycket ungefär
1 till 5 minuter efter att ström-
brytaren tryckts in.
• Stäng av reparationssatsen och kontrollera lufttrycket i
däcket. Var noga med att luft-
trycket i däcket inte blir för
högt, och upprepa procedu-
ren tills angivet lufttryck har
erhållits i däcket.
• Du kan fylla på luft i däcket i cirka 5 till 20 minuter (beroende på utetemperaturen). Om lufttrycket i däcket fortfarande är lägre än
det angivna värdet efter att ha fy llts på i 25 minuter så är däcket
alltför skadat för att kunna lagas. Stäng av kompressorn med
strömställaren och kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning.
• Om lufttrycket i däcket överskri der angivet värde kan du släppa
ut luft för att justera lufttrycket. ( sid. 632, 666)
När kompressorn har stängts av ska du ta bort slangen från venti-
len på däcket och dra därefter ut kontakten från eluttaget.
Tätningsmedel kan läcka ut när slangen tas bort.
Sätt tillbaka ventil hatten på ventilen t ill det lagade däcket.
14
1
2
15
16
OM47C99SE.book Page 629 Tuesday, July 17, 2018 12:40 PM

6308-2. Åtgärder i en akut situation
OM47C99SE

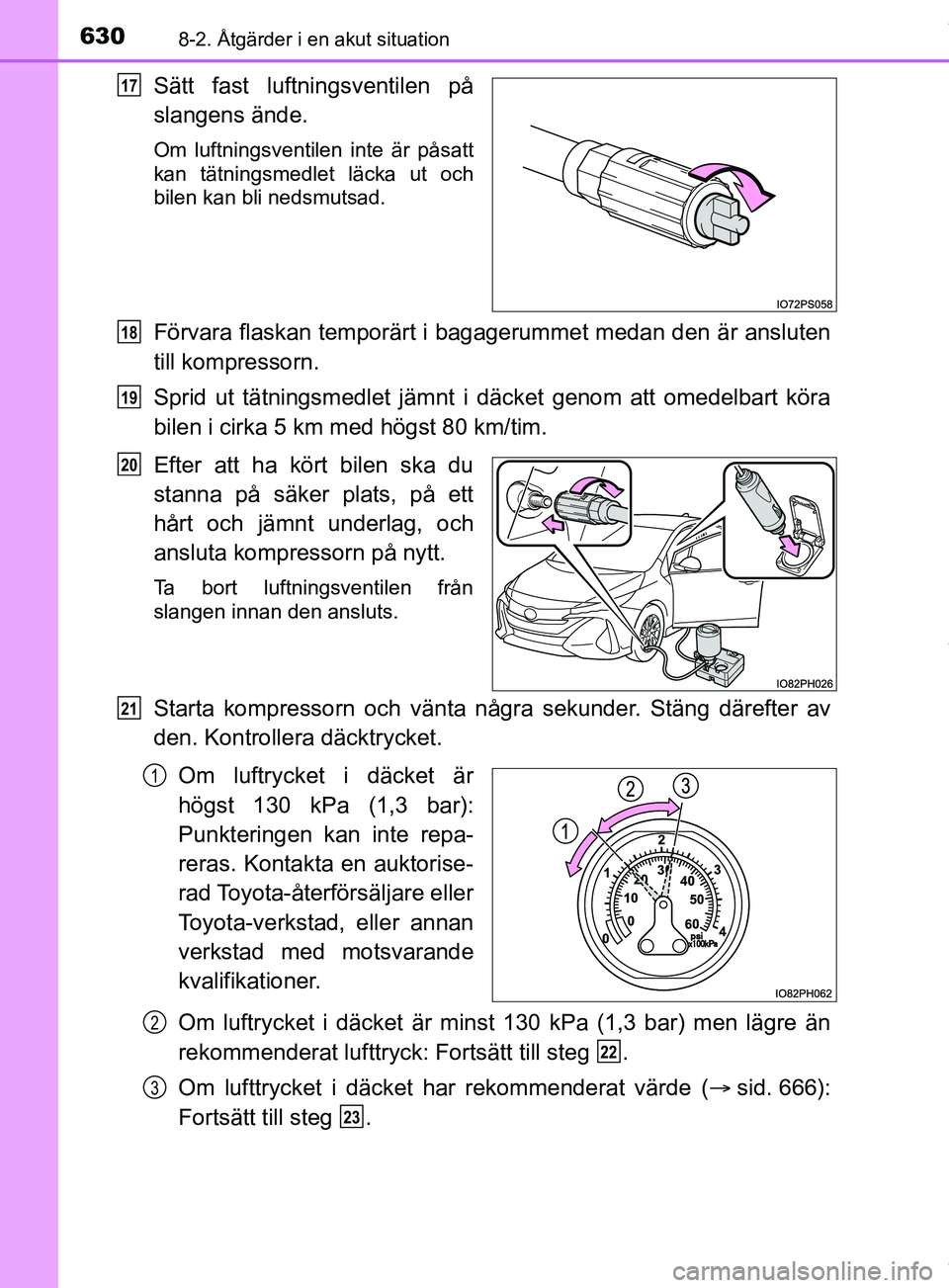

Sätt fast luftningsventilen på
slangens ände.
Om luftningsventilen inte är påsatt
kan tätningsmedlet läcka ut och
bilen kan bli nedsmutsad.
Förvara flaskan temporärt i bagagerummet medan den är ansluten
till kompressorn.
Sprid ut tätningsmedlet jämnt i däcket genom att omedelbart köra
bilen i cirka 5 km med högst 80 km/tim.
Efter att ha kört bilen ska du
stanna på säker plats, på ett
hårt och jämnt underlag, och
ansluta kompressorn på nytt.
Ta bort luftningsventilen från
slangen innan den ansluts.
Starta kompressorn och vänta några sekunder. Stäng därefter av
den. Kontrollera däcktrycket.
Om luftrycket i däcket är
högst 130 kPa (1,3 bar):
Punkteringen kan inte repa-
reras. Kontakta en auktorise-
rad Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
Om luftrycket i däcket är minst 130 kPa (1,3 bar) men lägre än
rekommenderat lufttryck: Fortsätt till steg .
Om lufttrycket i däcket har rekommenderat värde ( sid. 666):
Fortsätt till steg .
17
18
19
20
21
1
2
22
3
23
OM47C99SE.book Page 630 Tuesday, July 17, 2018 12:40 PM

6318-2. Åtgärder i en akut situation
OM47C99SE
8
Om problem uppstår

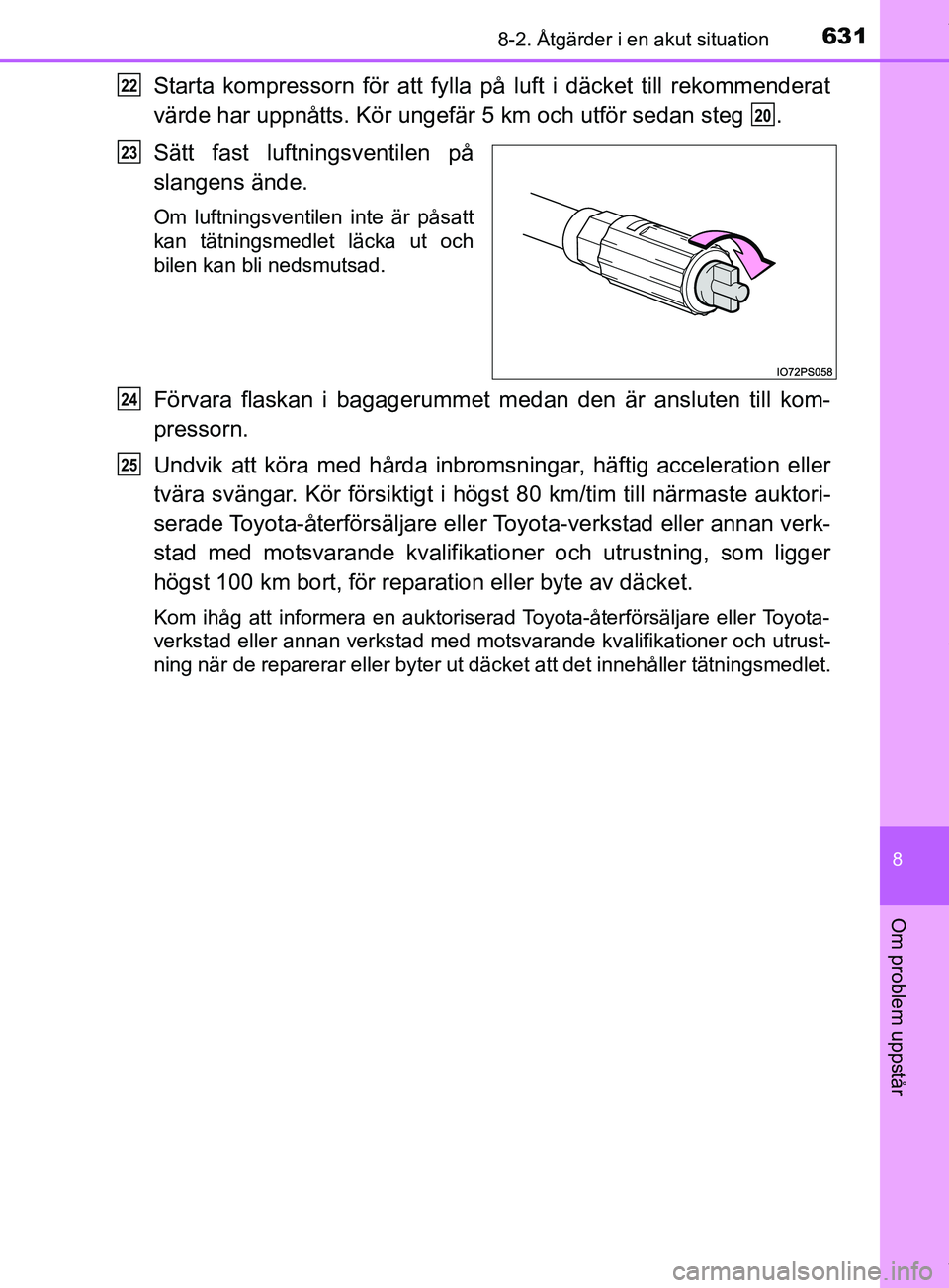

Starta kompressorn för att fylla på luft i däcket till rekommenderat
värde har uppnåtts. Kör ungefär 5 km och utför sedan steg .
Sätt fast luftningsventilen på
slangens ände.
Om luftningsventilen inte är påsatt
kan tätningsmedlet läcka ut och
bilen kan bli nedsmutsad.
Förvara flaskan i ba gagerummet medan den är ansluten till kom-
pressorn.
Undvik att köra med hårda inbromsningar, häftig acceleration eller
tvära svängar. Kör försiktigt i högs t 80 km/tim till närmaste auktori-
serade Toyota-återförsäljare eller Toyota-verkstad eller annan verk-
stad med motsvarande kvalifikationer och utrustning, som ligger
högst 100 km bort, för reparation eller byte av däcket.
Kom ihåg att informera en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med motsvarande kvalifikationer och utrust-
ning när de reparerar eller byter ut däcket att det innehåller tätningsmedlet.
22
20
23
24
25
OM47C99SE.book Page 631 Tuesday, July 17, 2018 12:40 PM

6328-2. Åtgärder i en akut situation
OM47C99SE

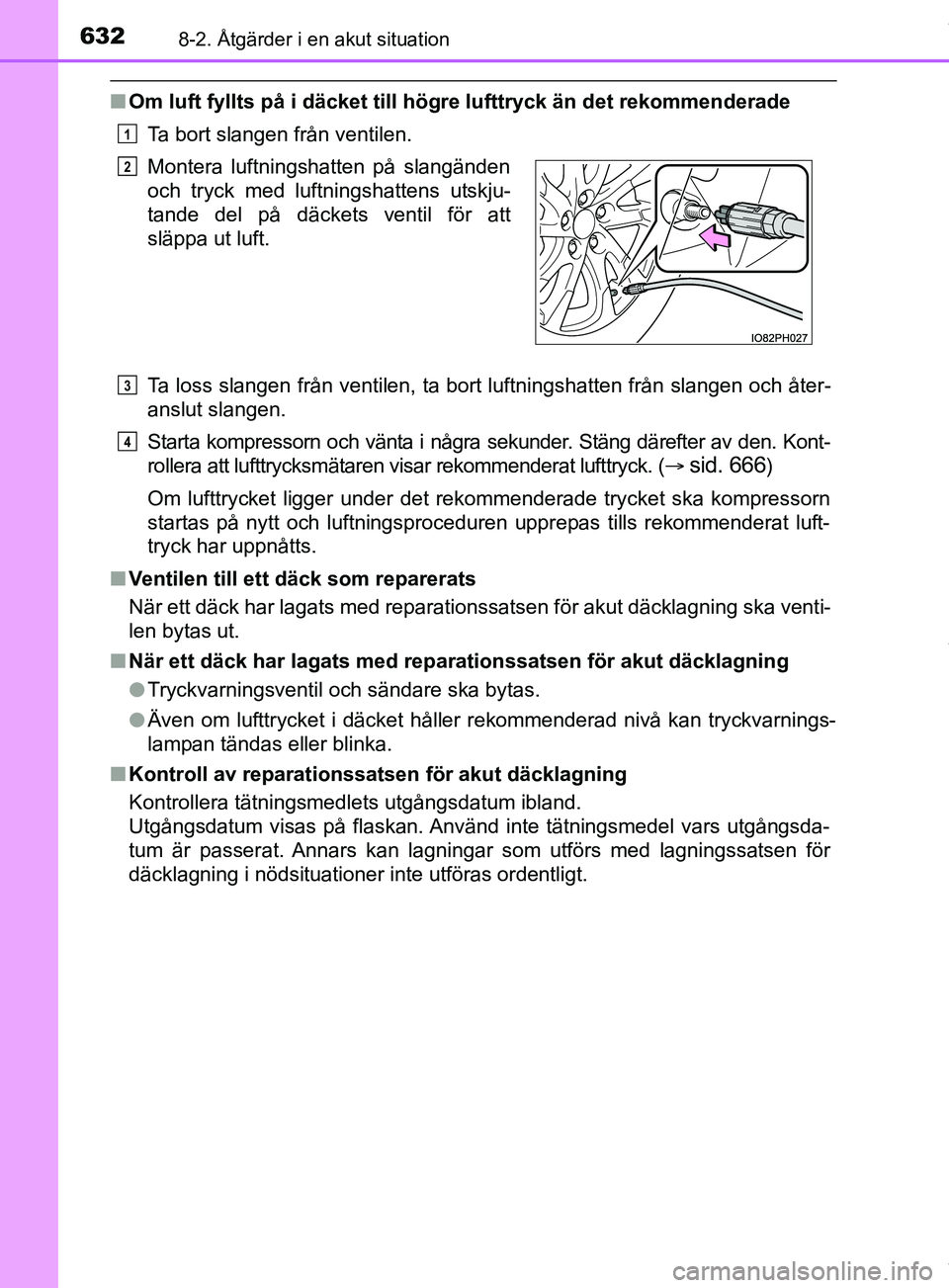

nOm luft fyllts på i däcket till hög re lufttryck än det rekommenderade
Ta bort slangen från ventilen.
Ta loss slangen från ventilen, ta bort luftningshatten från slangen och åter-
anslut slangen.
Starta kompressorn och vänta i några sekunder. Stäng därefter av den. Kont-
rollera att lufttrycksmätaren visar rekommenderat lufttryck. ( 
sid. 666)
Om lufttrycket ligger under det rekommenderade trycket ska kompressorn
startas på nytt och luftningsproceduren upprepas tills rekommenderat luft-
tryck har uppnåtts.
n Ventilen till ett däck som reparerats
När ett däck har lagats med reparationssatsen för akut däcklagning ska venti-
len bytas ut.
n När ett däck har lagats med reparationssatsen för akut däcklagning
lTryckvarningsventil och sändare ska bytas.
l Även om lufttrycket i däcket håller rekommenderad nivå kan tryckvarnings-
lampan tändas eller blinka.
n Kontroll av reparationssat sen för akut däcklagning
Kontrollera tätningsmedlets utgångsdatum ibland.
Utgångsdatum visas på flaskan. Använd inte tätningsmedel vars utgångsda-
tum är passerat. Annars kan lagningar som utförs med lagningssatsen för
däcklagning i nödsituationer inte utföras ordentligt. Montera luftningshatten på slangänden
och tryck med luftningshattens utskju-
tande del på däckets ventil för att
släppa ut luft.
1
2
3
4
