2018 TOYOTA PRIUS PLUG-IN HYBRID Bruksanvisningar (in Swedish)

2333. Instrumentgrupp
OM47C99SE
3
Instrumentgrupp

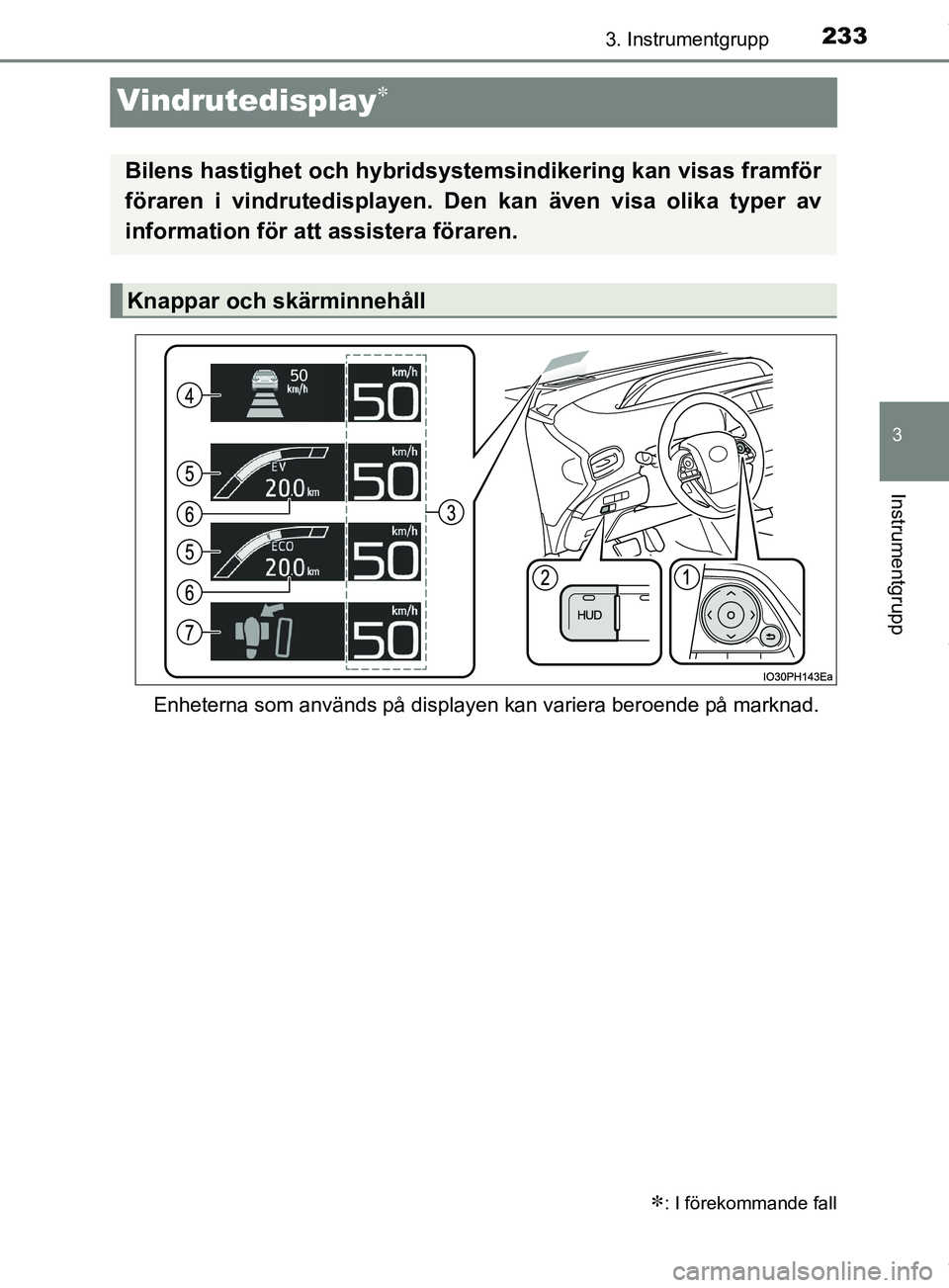

Vindrutedisplay
Enheterna som används på displayen kan variera beroende på marknad.
: I förekommande fall
Bilens hastighet och hybridsystemsindikering kan visas framför
föraren i vindrutedisplayen. Den kan även visa olika typer av
information för att assistera föraren.
Knappar och skärminnehåll
OM47C99SE.book Page 233 Tuesday, July 17, 2018 12:40 PM

2343. Instrumentgrupp
OM47C99SE
Instrumentkontroller
Dessa knappar används för att justera läget och ljusstyrkan på vindrutedis-
playen. (sid. 236)
”HUD” (Vindrutedisplay), reglage (sid. 235)
Bilens hastighet, display
Farthållardisplay ( sid. 368)
Hybridsystem, indi keringslampa (sid. 205)
Innehållet för hybridsystemets indika tor varierar i EV-läge och i HV-läge.
EV räckvidd
Indikerar den uppskattade sträckan som kan köras på aktuellt återstå\
ende
hybridbatteri.
( sid. 95)
När luftkonditioneringen är aktiv visas räckvidden med luftkonditioneringen
är igång.
Räckvidden i EV-läge kan förkortas även om bilen inte körs på grund av
systemets strömförbrukning.
Infälld display (sid. 237)
Här fälls information från respektive förarstödssystem in enligt rådande
körförhållanden.
1
2
3
4
5
6
7
OM47C99SE.book Page 234 Tuesday, July 17, 2018 12:40 PM

2353. Instrumentgrupp
3
Instrumentgrupp
OM47C99SE
Knappen ”HUD” kan användas till att sätta på och stänga av vindrute-
displayen, eller att växla mellan displayens innehåll.
nNär vindrutedisplayen är avstängd
Tryck på knappen ”HUD” för att
aktivera vindrutedisplayen och
starta visningen.
Indikeringslampan på ”HUD”-
knappen tänds.
Skärmen för displayens läge
och justering av ljusstyrka visas
automatiskt på informationsdis-
playen. ( sid. 236)
n
När vindrutedisplayen aktiverad
Funktioner som visas kan ändras med en tryckning på knappen
”HUD”.
Visning av körhastighet och
farthållare
*1
Visning av körhastighet/
Hybridsystemsindikator
*1, 2/
Räckvidd i EV-läge
Se sid. 205 för uppgifter om
hybridsystemsindikatorn.
Ingen visning (vindrutedis-
playen är avstängd)
Indikeringslampan på ”HUD”-
knappen slocknar.
*1: När den infogade displayen för respektive körstödssystem visas
slocknar displayen tillfälligt.
*2: Innehållet på hybridsystemindi-katorns display skiljer sig i EV-
läge och HV-läge.
”HUD” (Vindrutedis play), reglage
1
2
3
OM47C99SE.book Page 235 Tuesday, July 17, 2018 12:40 PM

2363. Instrumentgrupp
OM47C99SE

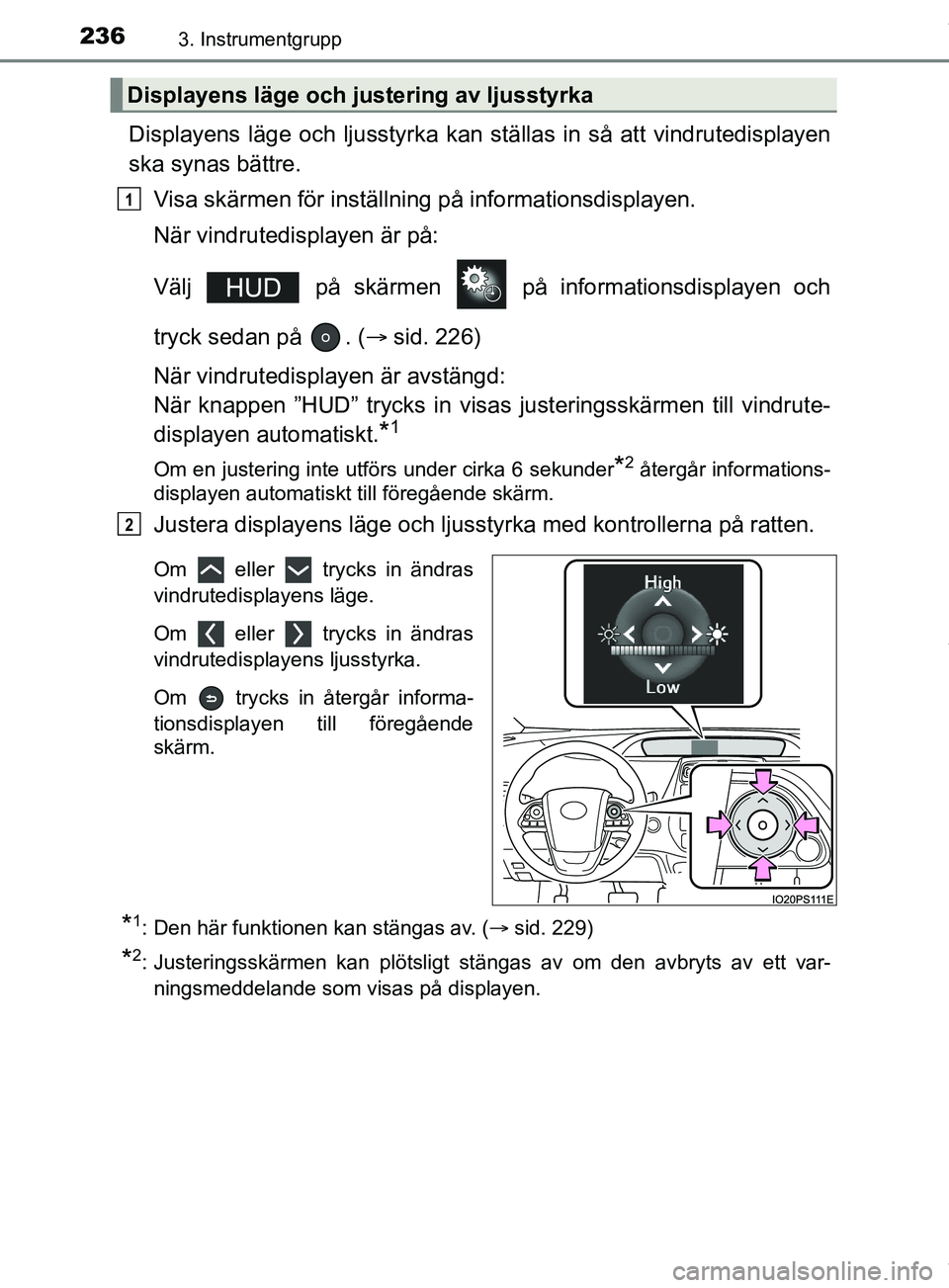

Displayens läge och ljusstyrka kan ställas in så att vindrutedisplayen
ska synas bättre.
Visa skärmen för inställning på informationsdisplayen.
När vindrutedisplayen är på:
Välj på skärmen på informationsdisplayen och
tryck sedan på . ( sid. 226)
När vindrutedisplayen är avstängd:
När knappen ”HUD” trycks in visas justeringsskärmen till vindrute-
displayen automatiskt.
*1
Om en justering inte utförs under cirka 6 sekunder*2 återgår informations-
displayen automatiskt till föregående skärm.
Justera displayens läge och ljussty rka med kontrollerna på ratten.
Om eller trycks in ändras
vindrutedisplayens läge.
Om eller trycks in ändras
vindrutedisplayens ljusstyrka.
Om trycks in återgår informa-
tionsdisplayen till föregående
skärm.
*1: Den här funktionen kan stängas av. ( sid. 229)
*2: Justeringsskärmen kan plötsligt stängas av om den avbryts av ett var-
ningsmeddelande som visas på displayen.
Displayens läge och justering av ljusstyrka
1
2
OM47C99SE.book Page 236 Tuesday, July 17, 2018 12:40 PM

2373. Instrumentgrupp
3
Instrumentgrupp
OM47C99SEn

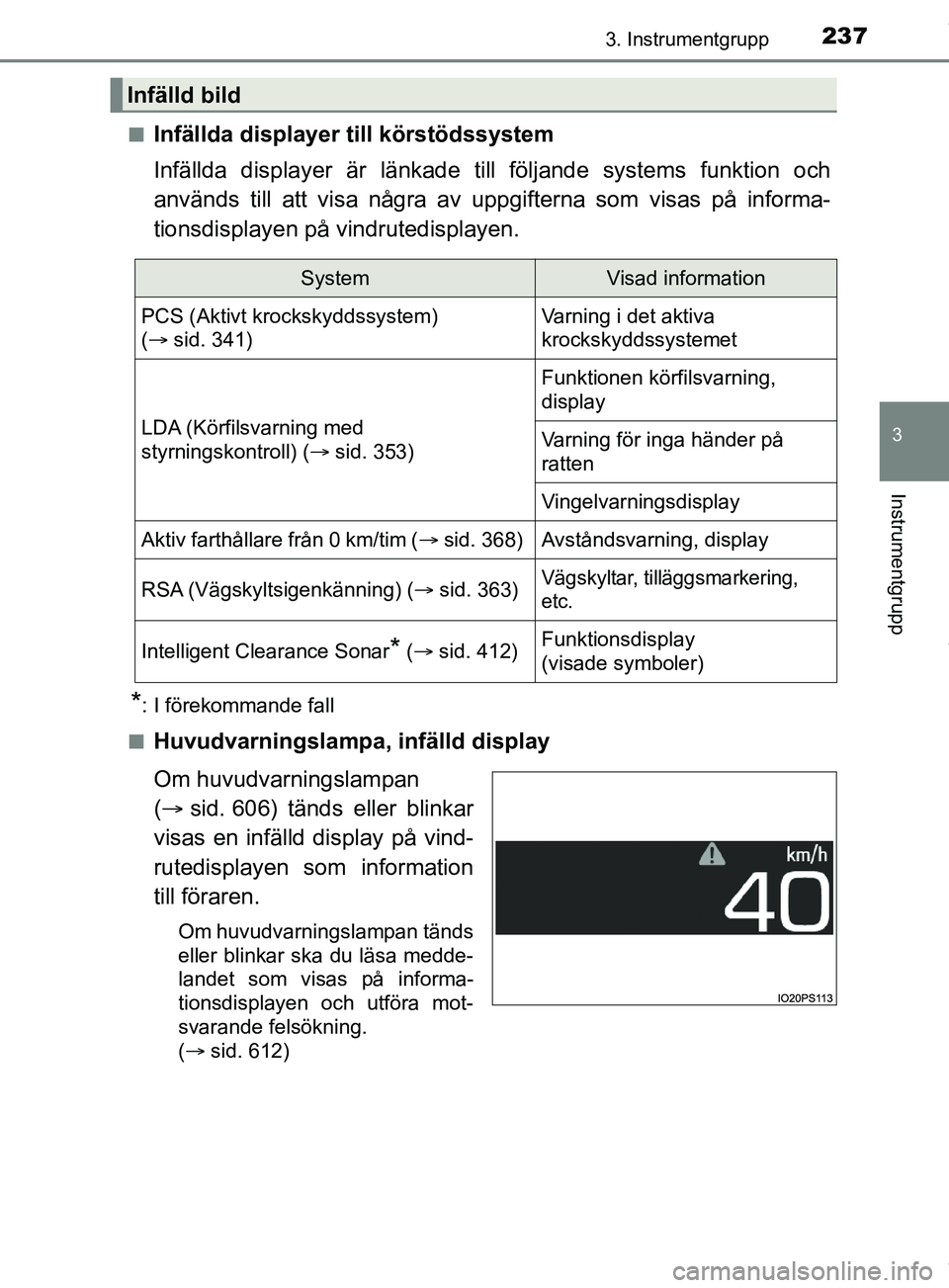

Infällda displayer till körstödssystem
Infällda displayer är länkade till
följande systems funktion och
används till att visa några av uppgifterna som visas på informa-
tionsdisplayen på vindrutedisplayen.
*: I förekommande fall
n
Huvudvarningslampa, infälld display
Om huvudvarningslampan
(  sid. 606) tänds eller blinkar
visas en infälld display på vind-
rutedisplayen som information
till föraren.
Om huvudvarningslampan tänds
eller blinkar ska du läsa medde-
landet som visas på informa-
tionsdisplayen och utföra mot-
svarande felsökning.
(  sid. 612)
Infälld bild
SystemVisad information
PCS (Aktivt krockskyddssystem)
( sid. 341)Varning i det aktiva
krockskyddssystemet
LDA (Körfilsvarning med
styrningskontroll) ( sid. 353)
Funktionen körfilsvarning,
display
Varning för inga händer på
ratten
Vingelvarningsdisplay
Aktiv farthållare från 0 km/tim ( sid. 368)Avståndsvarning, display
RSA (Vägskyltsigenkänning) ( sid. 363)Vägskyltar, tilläggsmarkering,
etc.
Intelligent Clearance Sonar* ( sid. 412)Funktionsdisplay
(visade symboler)
OM47C99SE.book Page 237 Tuesday, July 17, 2018 12:40 PM

2383. Instrumentgrupp
OM47C99SE

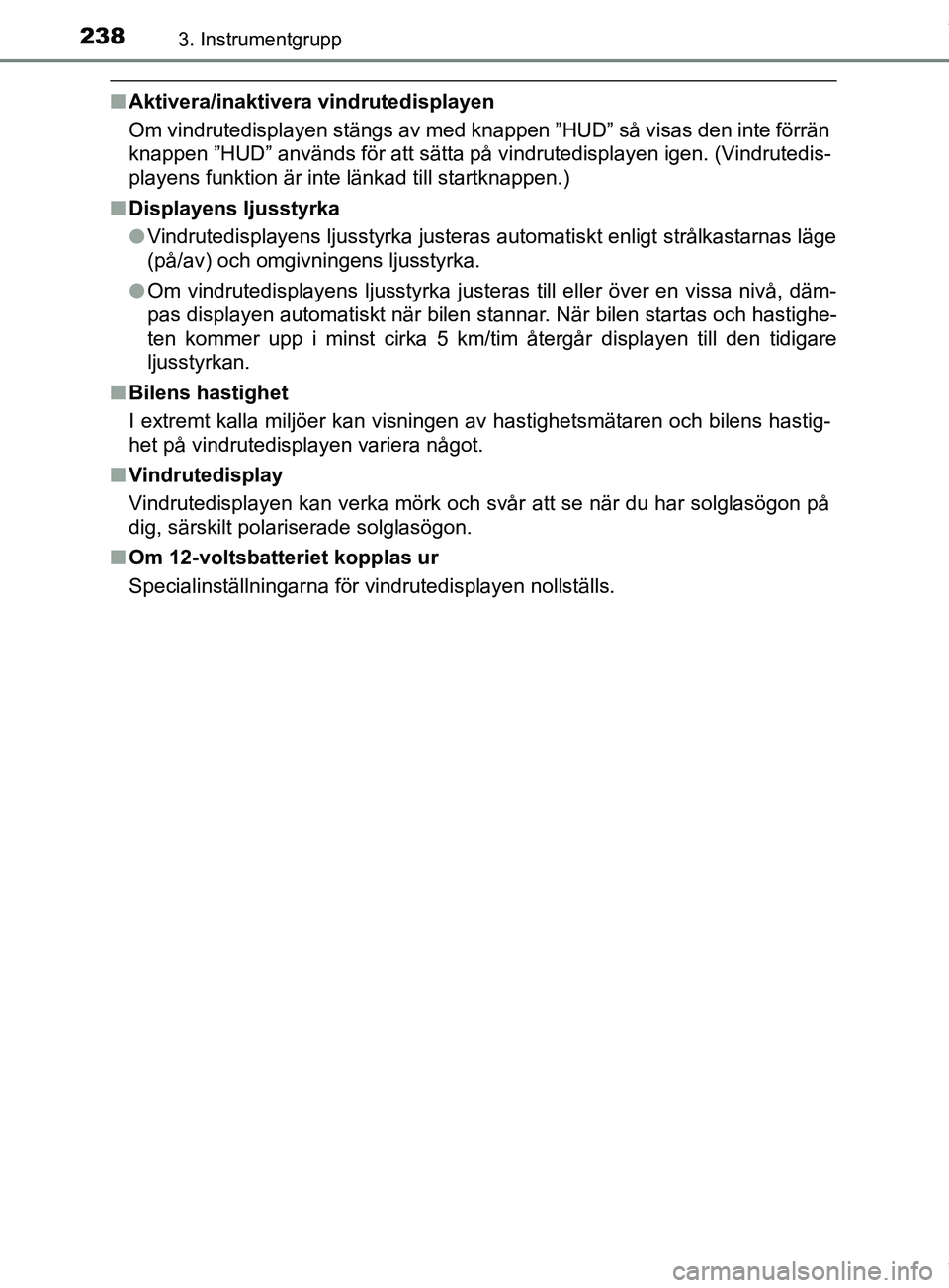

nAktivera/inaktivera vindrutedisplayen
Om vindrutedisplayen stängs av med knappen ”HUD” så visas den inte förrän
knappen ”HUD” används för att sätta på vindrutedisplayen igen. (Vindrutedis-
playens funktion är inte länkad till startknappen.)
n Displayens ljusstyrka
lVindrutedisplayens ljusstyrka justeras automatiskt enligt strålkastarnas läge
(på/av) och omgivningens ljusstyrka.
l Om vindrutedisplayens ljusstyrka justeras till eller över en vissa nivå, däm-
pas displayen automatiskt när bilen stannar. När bilen startas och hastighe-
ten kommer upp i minst cirka 5 km/tim återgår displayen till den tidigare
ljusstyrkan.
n Bilens hastighet
I extremt kalla miljöer kan visningen av hastighetsmätaren och bilens hastig-
het på vindrutedisplayen variera något.
n Vindrutedisplay
Vindrutedisplayen kan verka mörk och svår att se när du har solglasögon på
dig, särskilt polariserade solglasögon.
n Om 12-voltsbatteriet kopplas ur
Specialinställningarna för vindrutedisplayen nollställs.
OM47C99SE.book Page 238 Tuesday, July 17, 2018 12:40 PM

2393. Instrumentgrupp
3
Instrumentgrupp
OM47C99SE

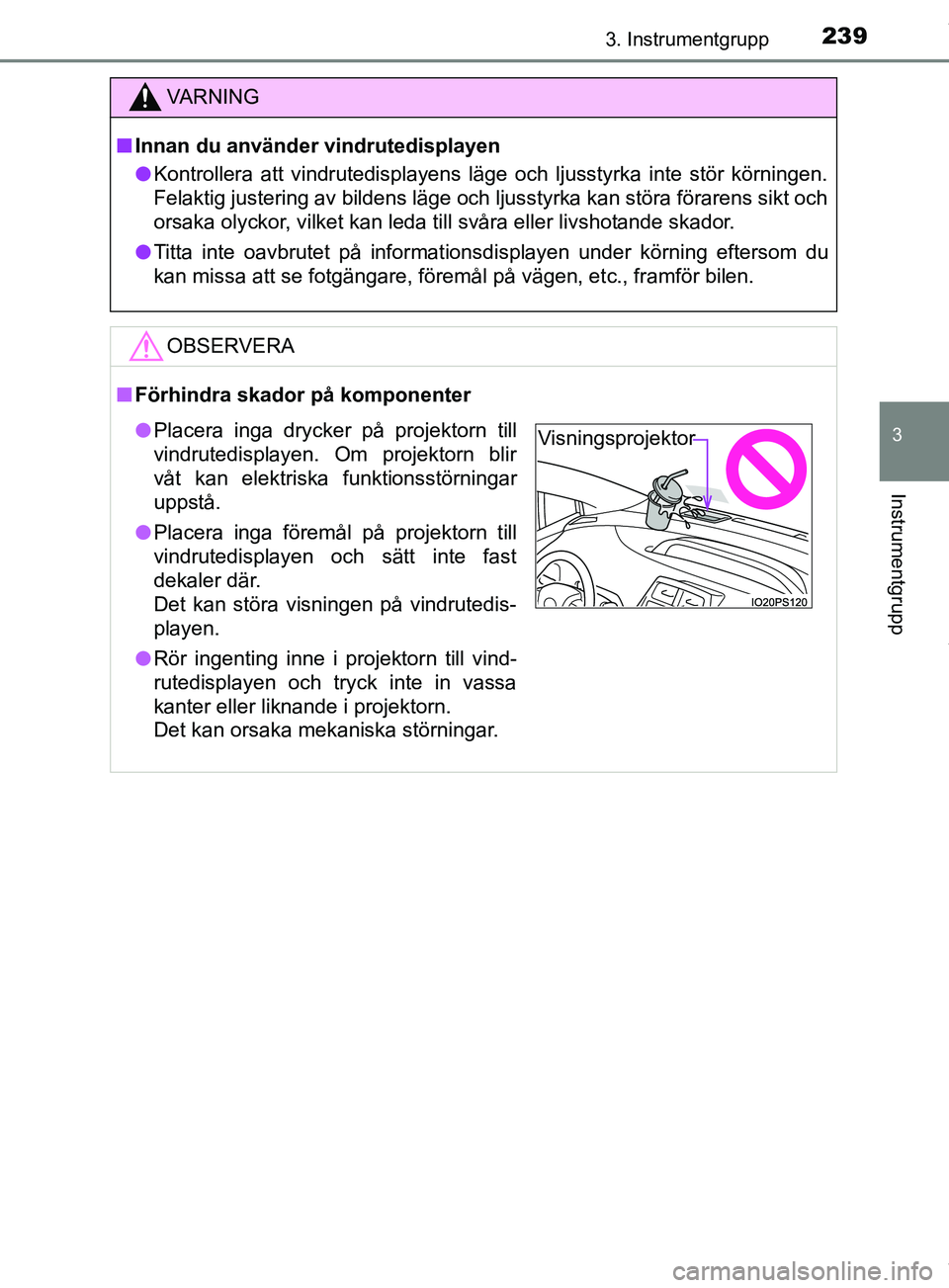

VARNING
n Innan du använder vindrutedisplayen
l Kontrollera att vindrutedisplayens läge och ljusstyrka inte stör körningen.
Felaktig justering av bildens läge och ljusstyrka kan störa förarens sikt och
orsaka olyckor, vilket kan leda till svåra eller livshotande skador.
l Titta inte oavbrutet på informationsdisplayen under körning eftersom du
kan missa att se fotgängare, föremål på vägen, etc., framför bilen.
OBSERVERA
n Förhindra skador på komponenter
lPlacera inga drycker på projektorn till
vindrutedisplayen. Om projektorn blir
våt kan elektriska funktionsstörningar
uppstå.
l Placera inga föremål på projektorn till
vindrutedisplayen och sätt inte fast
dekaler där.
Det kan störa visningen på vindrutedis-
playen.
l Rör ingenting inne i projektorn till vind-
rutedisplayen och tryck inte in vassa
kanter eller liknande i projektorn.
Det kan orsaka mekaniska störningar.Visningsprojektor
OM47C99SE.book Page 239 Tuesday, July 17, 2018 12:40 PM

2403. Instrumentgrupp
OM47C99SE

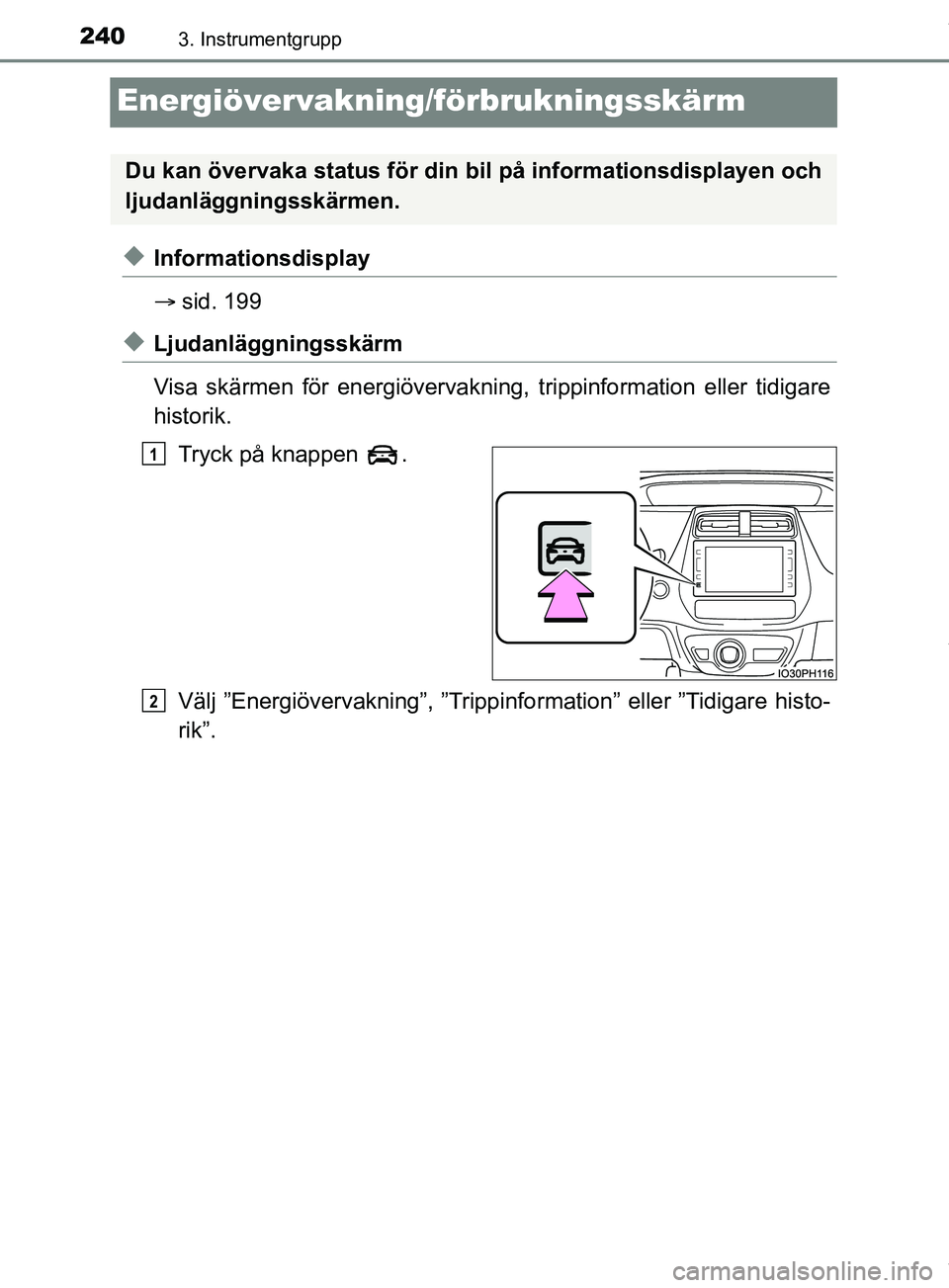

Energiövervakning/förbrukningsskärm
uInformationsdisplay
sid. 199
uLjudanläggningsskärm
Visa skärmen för energiövervakning, trippinformation eller tidigare
historik.
Tryck på knappen .
Välj ”Energiövervakning”, ”Trippinformation” eller ”Tidigare histo-
rik”.
Du kan övervaka status för din bil på informationsdisplayen och
ljudanläggningsskärmen.
1
2
OM47C99SE.book Page 240 Tuesday, July 17, 2018 12:40 PM
