5777-3. Arbeten som du kan göra själv
OM47C99SE
7
Underhåll och skötsel

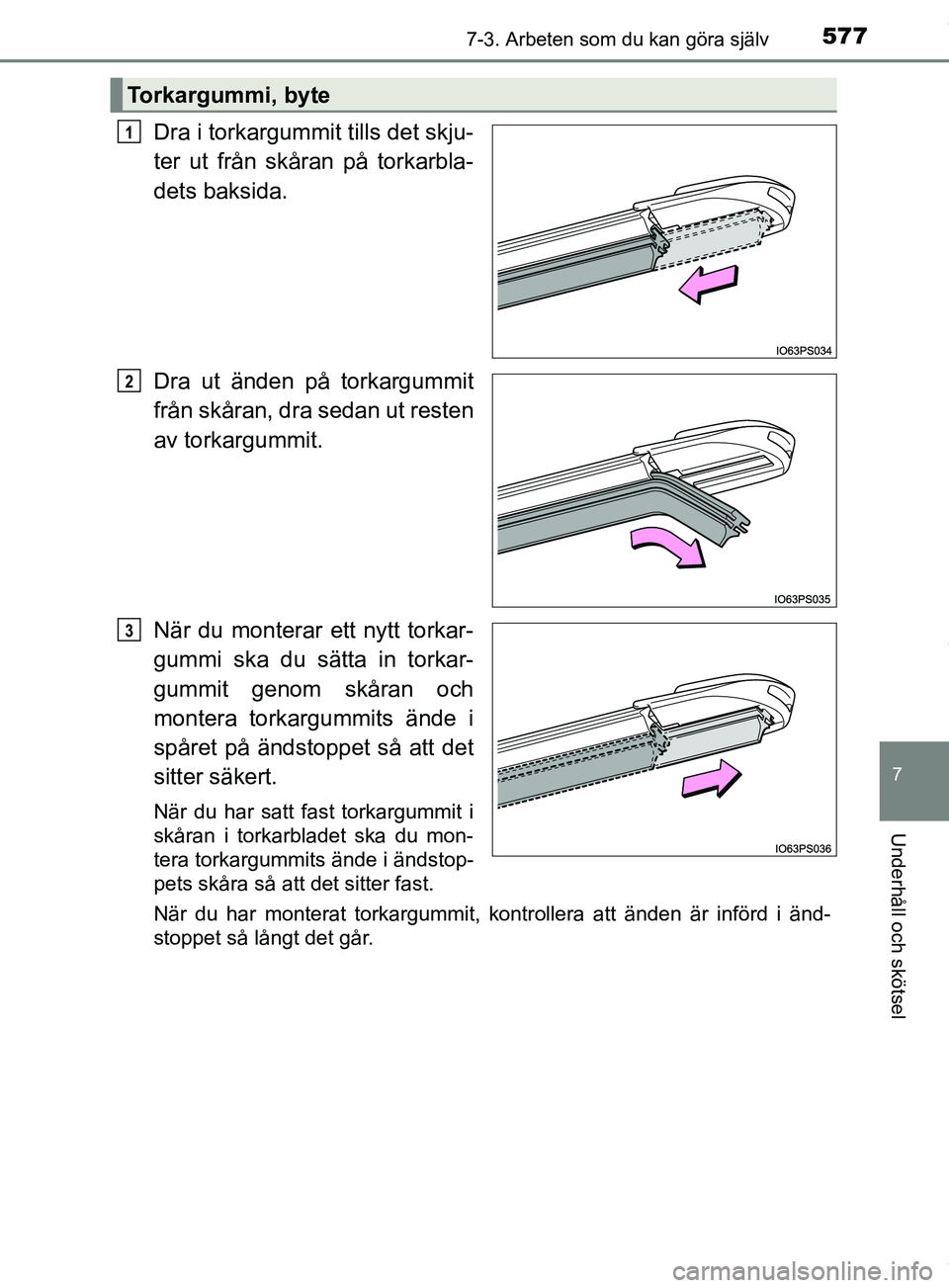

Dra i torkargummit tills det skju-
ter ut från skåran på torkarbla-
dets baksida.
Dra ut änden på torkargummit
från skåran, dra sedan ut resten
av torkargummit.
När du monterar ett nytt torkar-
gummi ska du sätta in torkar-
gummit genom skåran och
montera torkargummits ände i
spåret på ändstoppet så att det
sitter säkert.
När du har satt fast torkargummit i
skåran i torkarbladet ska du mon-
tera torkargummits ände i ändstop-
pets skåra så att det sitter fast.
När du har monterat torkargummit, kontrollera att änden är införd i änd-
stoppet så långt det går.
Torkargummi, byte
1
2
3
OM47C99SE.book Page 577 Tuesday, July 17, 2018 12:40 PM

5787-3. Arbeten som du kan göra själv
OM47C99SE

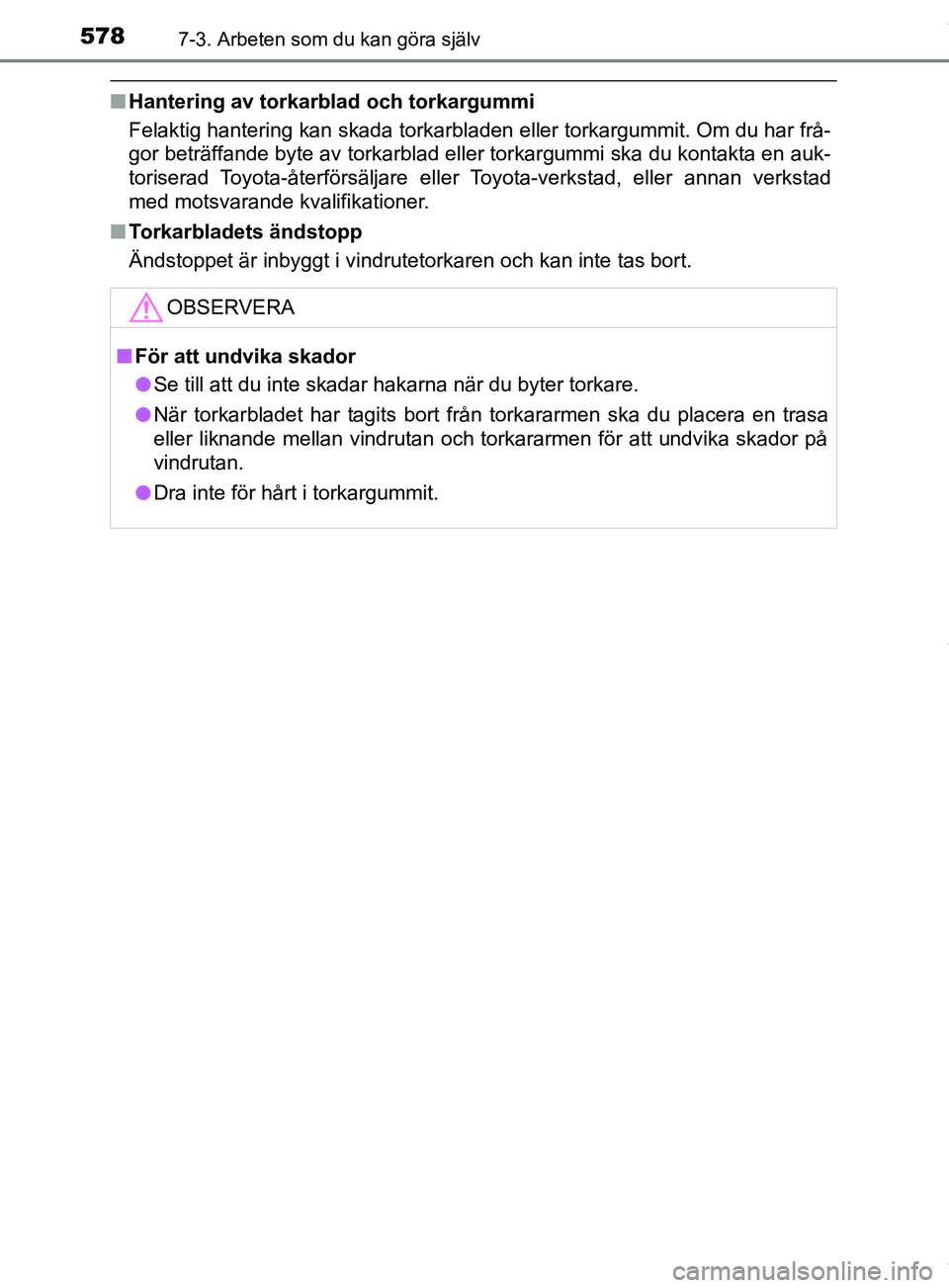

nHantering av torkarblad och torkargummi
Felaktig hantering kan skada torkarbladen eller torkargummit. Om du har frå-
gor beträffande byte av torkarblad eller torkargummi ska du kontakta en auk-
toriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
n Torkarbladets ändstopp
Ändstoppet är inbyggt i vindrutetorkaren och kan inte tas bort.
OBSERVERA
nFör att undvika skador
l Se till att du inte skadar hakarna när du byter torkare.
l När torkarbladet har tagits bort från torkararmen ska du placera en trasa
eller liknande mellan vindrutan och torkararmen för att undvika skador på
vindrutan.
l Dra inte för hårt i torkargummit.
OM47C99SE.book Page 578 Tuesday, July 17, 2018 12:40 PM

5797-3. Arbeten som du kan göra själv
OM47C99SE
7
Underhåll och skötsel

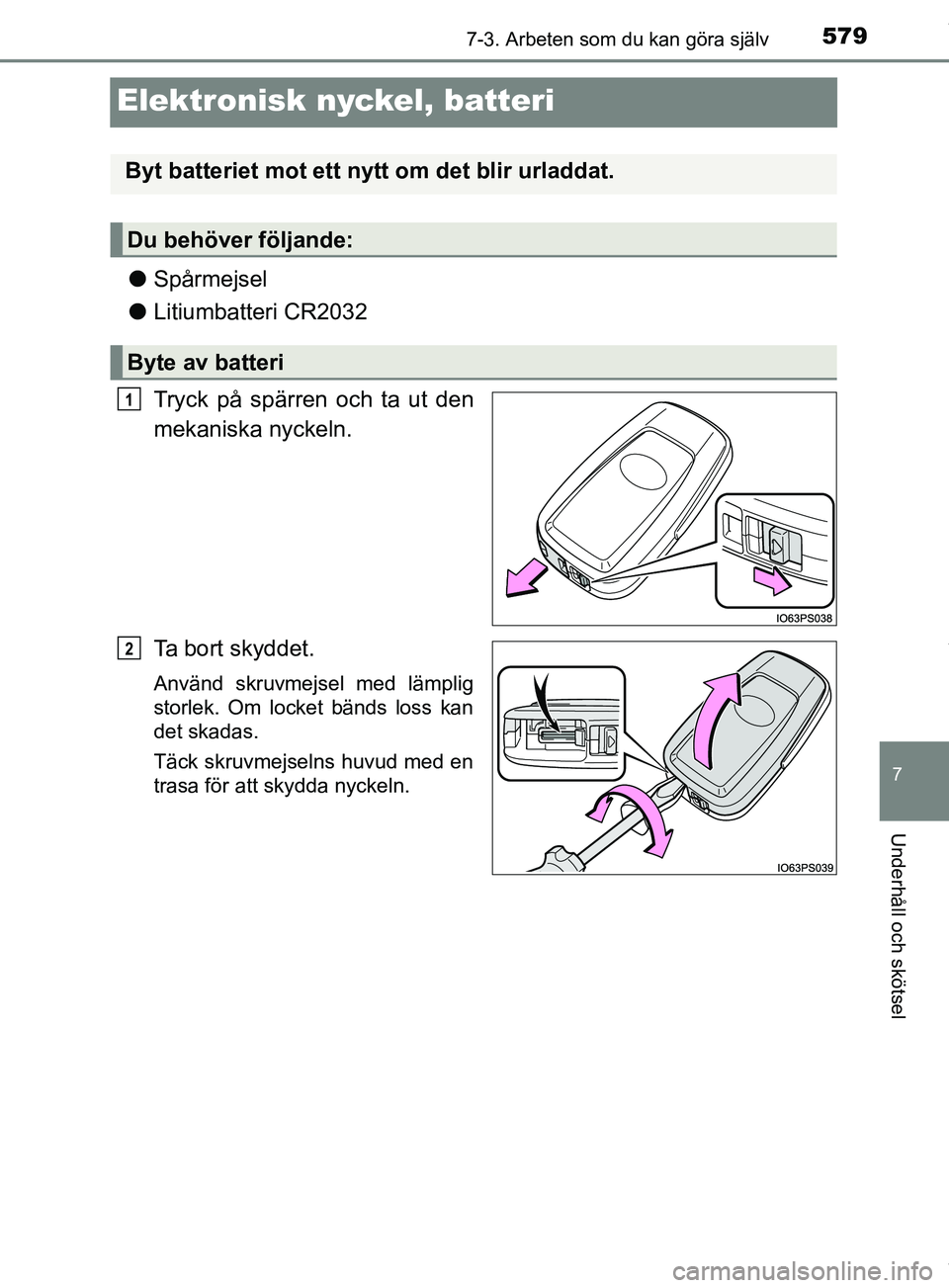

Elektronisk nyckel, batteri
lSpårmejsel
l Litiumbatteri CR2032
Tryck på spärren och ta ut den
mekaniska nyckeln.
Ta bort skyddet.
Använd skruvmejsel med lämplig
storlek. Om locket bänds loss kan
det skadas.
Täck skruvmejselns huvud med en
trasa för att skydda nyckeln.
Byt batteriet mot ett nytt om det blir urladdat.
Du behöver följande:
Byte av batteri
1
2
OM47C99SE.book Page 579 Tuesday, July 17, 2018 12:40 PM

5807-3. Arbeten som du kan göra själv
OM47C99SE

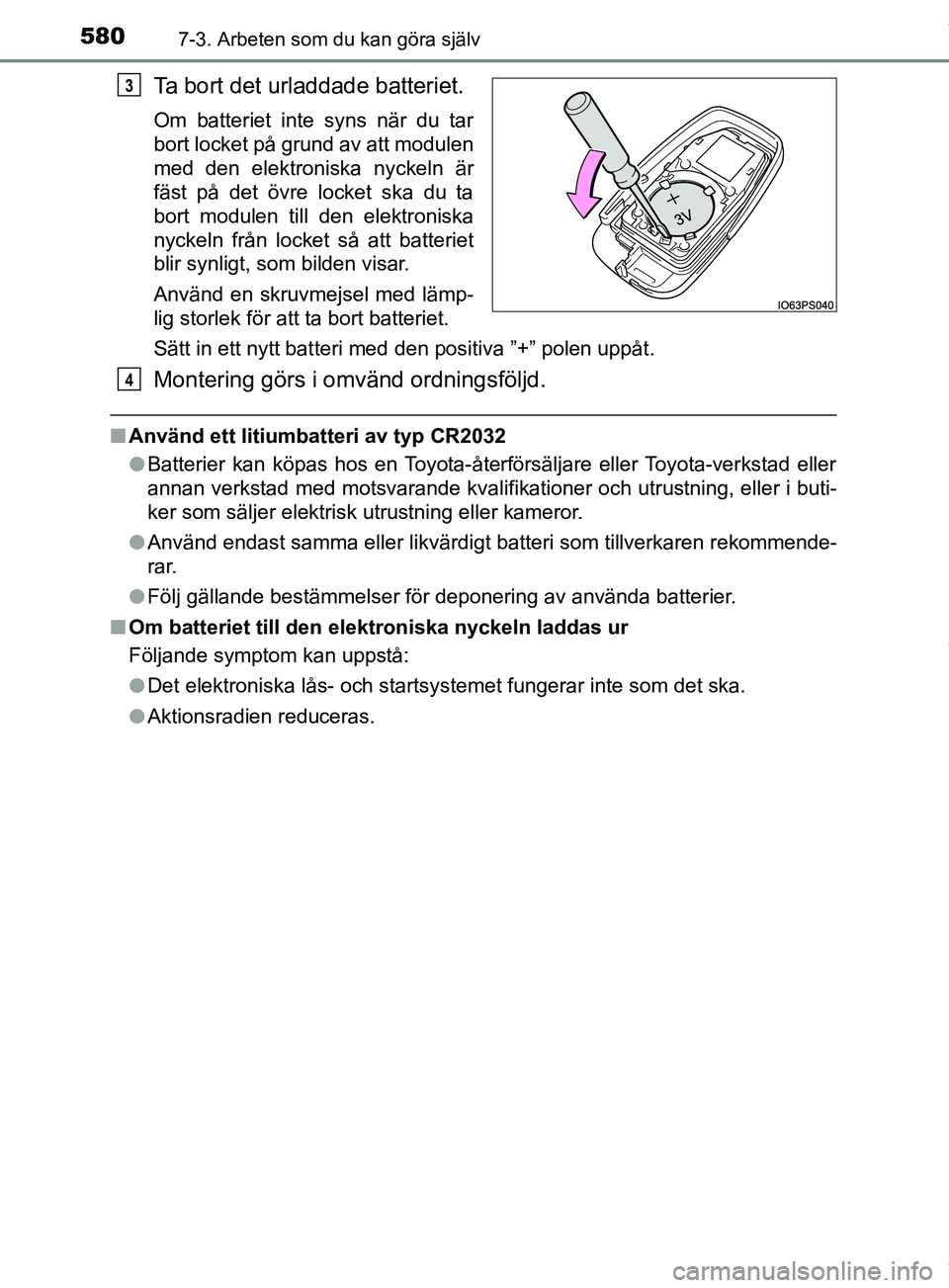

Ta bort det urladdade batteriet.
Om batteriet inte syns när du tar
bort locket på grund av att modulen
med den elektroniska nyckeln är
fäst på det övre locket ska du ta
bort modulen till den elektroniska
nyckeln från locket så att batteriet
blir synligt, som bilden visar.
Använd en skruvmejsel med lämp-
lig storlek för att ta bort batteriet.
Sätt in ett nytt batteri med den positiva ”+” polen uppåt.
Montering görs i omvänd ordningsföljd.
nAnvänd ett litiumbatteri av typ CR2032
lBatterier kan köpas hos en Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning, eller i buti-
ker som säljer elektrisk utrustning eller kameror.
l Använd endast samma eller likvärdigt batteri som tillverkaren rekommende-
rar.
l Följ gällande bestämmelser för deponering av använda batterier.
n Om batteriet till den elektroniska nyckeln laddas ur
Följande symptom kan uppstå:
lDet elektroniska lås- och startsystemet fungerar inte som det ska.
l Aktionsradien reduceras.
3
4
OM47C99SE.book Page 580 Tuesday, July 17, 2018 12:40 PM

5817-3. Arbeten som du kan göra själv
OM47C99SE
7
Underhåll och skötsel

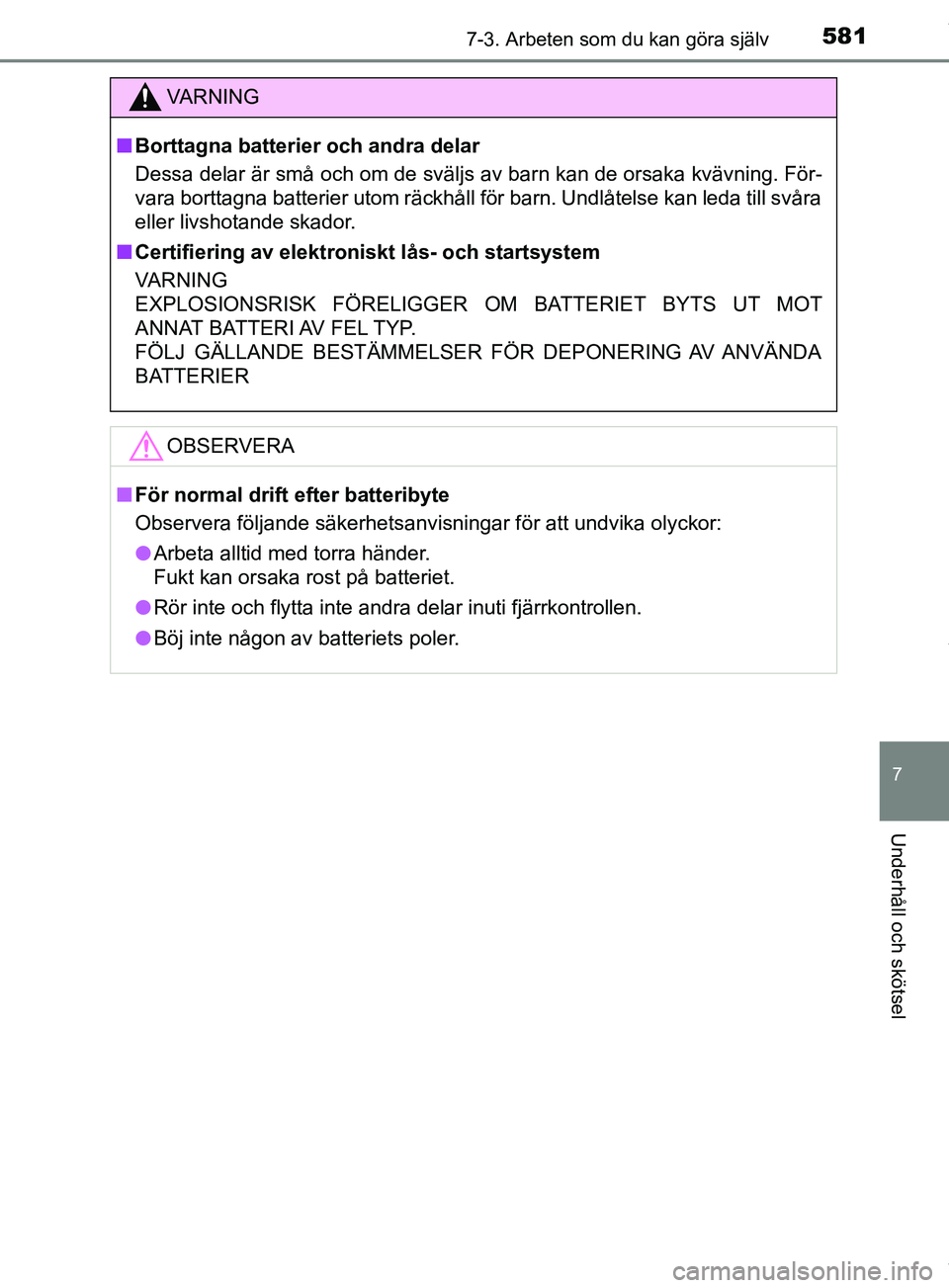

VARNING
n Borttagna batterier och andra delar
Dessa delar är små och om de sväljs av barn kan de orsaka kvävning. För-
vara borttagna batterier utom räckhåll för barn. Undlåtelse kan leda till svåra
eller livshotande skador.
n Certifiering av elektroniskt lås- och startsystem
VARNING
EXPLOSIONSRISK FÖRELIGGER OM BATTERIET BYTS UT MOT
ANNAT BATTERI AV FEL TYP.
FÖLJ GÄLLANDE BESTÄMMELSER FÖR DEPONERING AV ANVÄNDA
BATTERIER
OBSERVERA
nFör normal drift efter batteribyte
Observera följande säkerhetsanvisningar för att undvika olyckor:
l Arbeta alltid med torra händer.
Fukt kan orsaka rost på batteriet.
l Rör inte och flytta inte andra delar inuti fjärrkontrollen.
l Böj inte någon av batteriets poler.
OM47C99SE.book Page 581 Tuesday, July 17, 2018 12:40 PM

5827-3. Arbeten som du kan göra själv
OM47C99SE

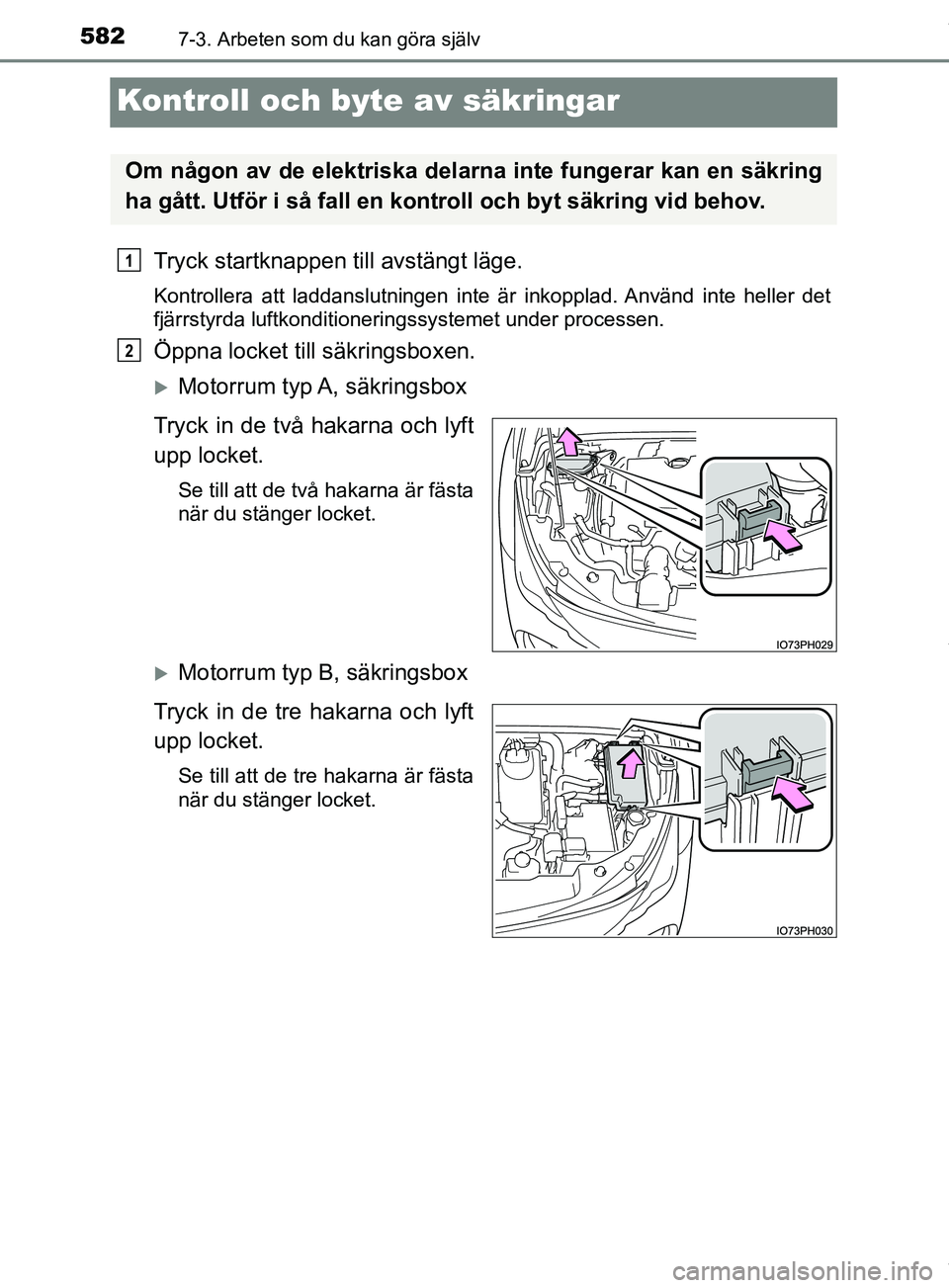

Kontroll och byte av säkringar
Tryck startknappen till avstängt läge.
Kontrollera att laddanslutningen inte är inkopplad. Använd inte heller det
fjärrstyrda luftkonditioneringssystemet under processen.
Öppna locket till säkringsboxen.
Motorrum typ A, säkringsbox
Tryck in de två hakarna och lyft
upp locket.
Se till att de två hakarna är fästa
när du stänger locket.
Motorrum typ B, säkringsbox
Tryck in de tre hakarna och lyft
upp locket.
Se till att de tre hakarna är fästa
när du stänger locket.
Om någon av de elektriska delarna inte fungerar kan en säkring
ha gått. Utför i så fall en kontroll och byt säkring vid behov.
1
2
OM47C99SE.book Page 582 Tuesday, July 17, 2018 12:40 PM

5837-3. Arbeten som du kan göra själv
OM47C99SE
7
Underhåll och skötsel

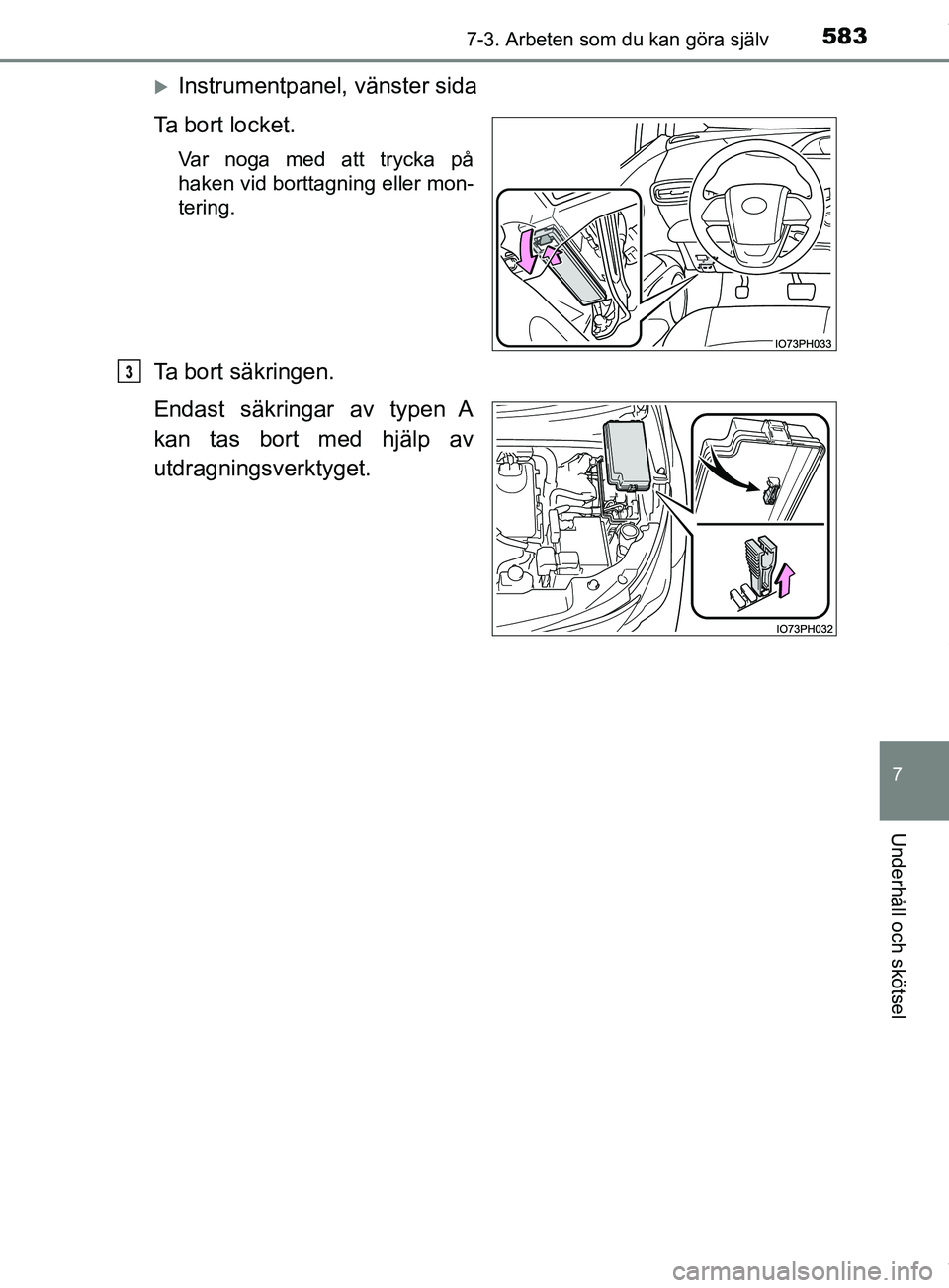

Instrumentpanel, vänster sida
Ta bort locket.
Var noga med att trycka på
haken vid borttagning eller mon-
tering.
Ta bort säkringen.
Endast säkringar av typen A
kan tas bort med hjälp av
utdragningsverktyget.3
OM47C99SE.book Page 583 Tuesday, July 17, 2018 12:40 PM

5847-3. Arbeten som du kan göra själv
OM47C99SE

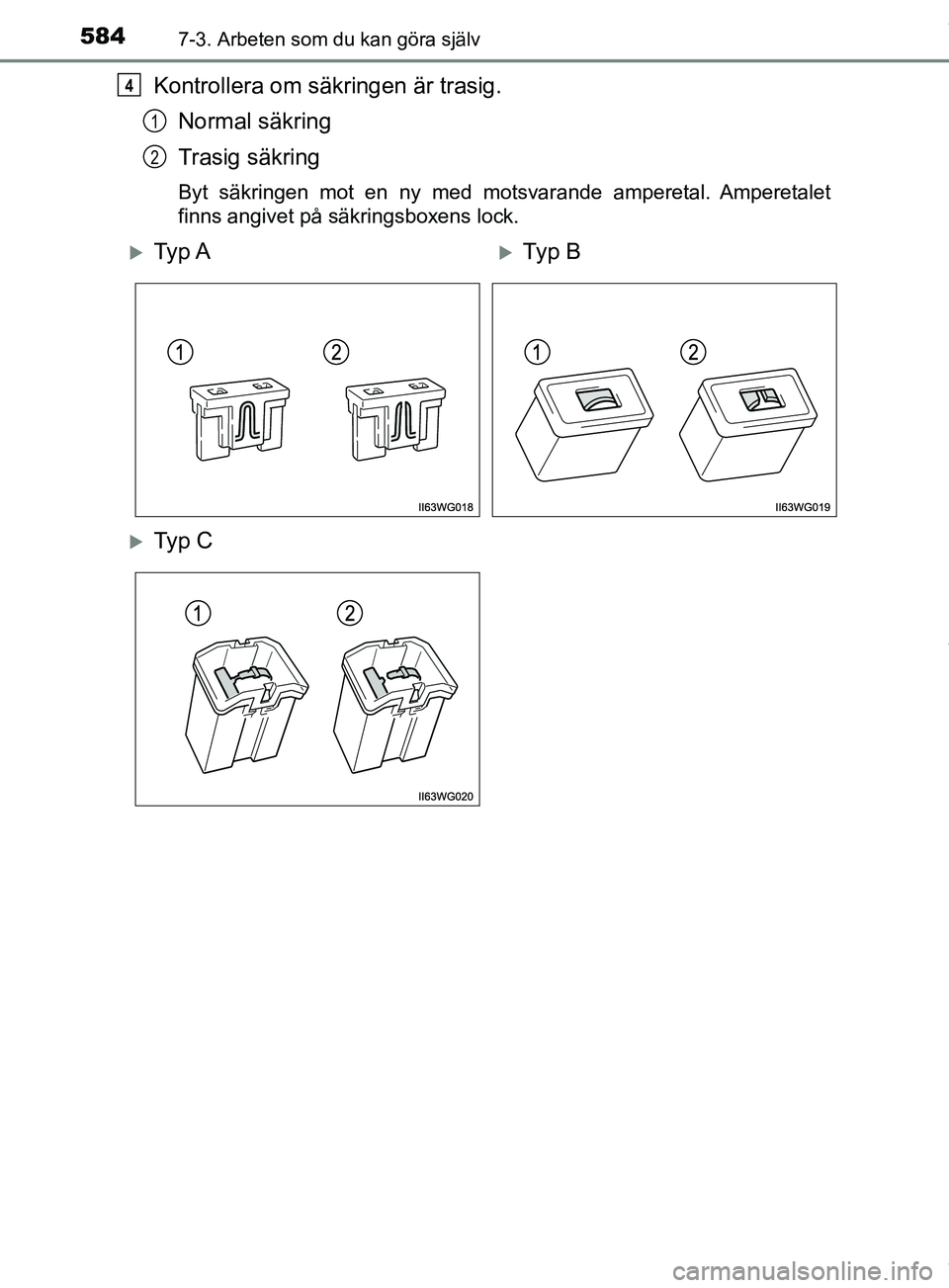

Kontrollera om säkringen är trasig.Normal säkring
Trasig säkring
Byt säkringen mot en ny med motsvarande amperetal. Amperetalet
finns angivet på säkringsboxens lock.
4
1
2
Ty p ATy p B
Ty p C
