2018 TOYOTA PRIUS PLUG-IN HYBRID Bruksanvisningar (in Swedish)

1532-2. Laddning
2
Laddhybridsystem
OM47C99SEn
Ändra det registrerade laddningsschemat.
Det registrerade laddn
ingsschemat kan slås på, stängas av, rade-
ras eller ändras.
Tryck på laddningstimerns strömbrytare.
Skärmen ”Charge Schedule” visas på informationsdisplayen.
Tryck på eller på rat-
ten, välj ”Scheduled Events”
och tryck sedan på .
Skärmen ”Scheduled Events”
visar en lista över det registre-
rade laddningsschemat.
Tryck på eller på rat-
ten, välj önskad inställning
och tryck sedan på .
Skärmen ”Edit Charging Event”
visas.
Tryck på eller på rat-
ten, välj funktionen som ska
ändras och utför inställ-
ningen.
1
2
3
4
OM47C99SE.book Page 153 Tuesday, July 17, 2018 12:40 PM

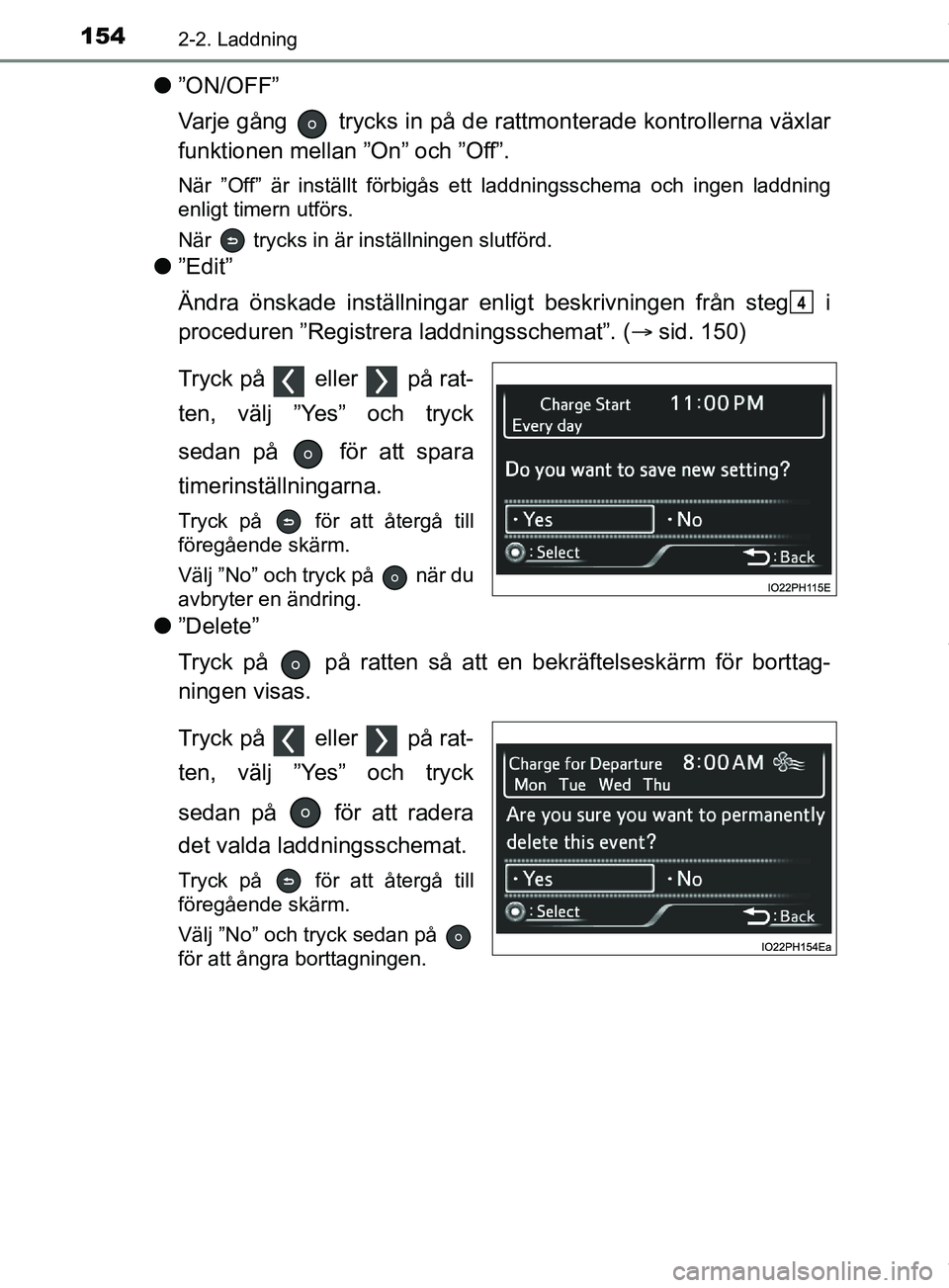

1542-2. Laddning
OM47C99SE
l”ON/OFF”
Varje gång trycks in på de rattmonterade kontrollerna växlar
funktionen mellan ”On” och ”Off”.
När ”Off” är inställt förbigås ett laddningsschema och ingen laddning
enligt timern utförs.
När trycks in är inställningen slutförd.
l ”Edit”
Ändra önskade inställningar enligt beskrivningen från steg i
proceduren ”Registrera laddningsschemat”. (sid. 150)
Tryck på eller på rat-
ten, välj ”Yes” och tryck
sedan på för att spara
timerinställningarna.
Tryck på för att återgå till
föregående skärm.
Välj ”No” och tryck på när du
avbryter en ändring.
l ”Delete”
Tryck på på ratten så att en bekräftelseskärm för borttag-
ningen visas.
Tryck på eller på rat-
ten, välj ”Yes” och tryck
sedan på för att radera
det valda laddningsschemat.
Tryck på för att återgå till
föregående skärm.
Välj ”No” och tryck sedan på
för att ångra borttagningen.
4
OM47C99SE.book Page 154 Tuesday, July 17, 2018 12:40 PM

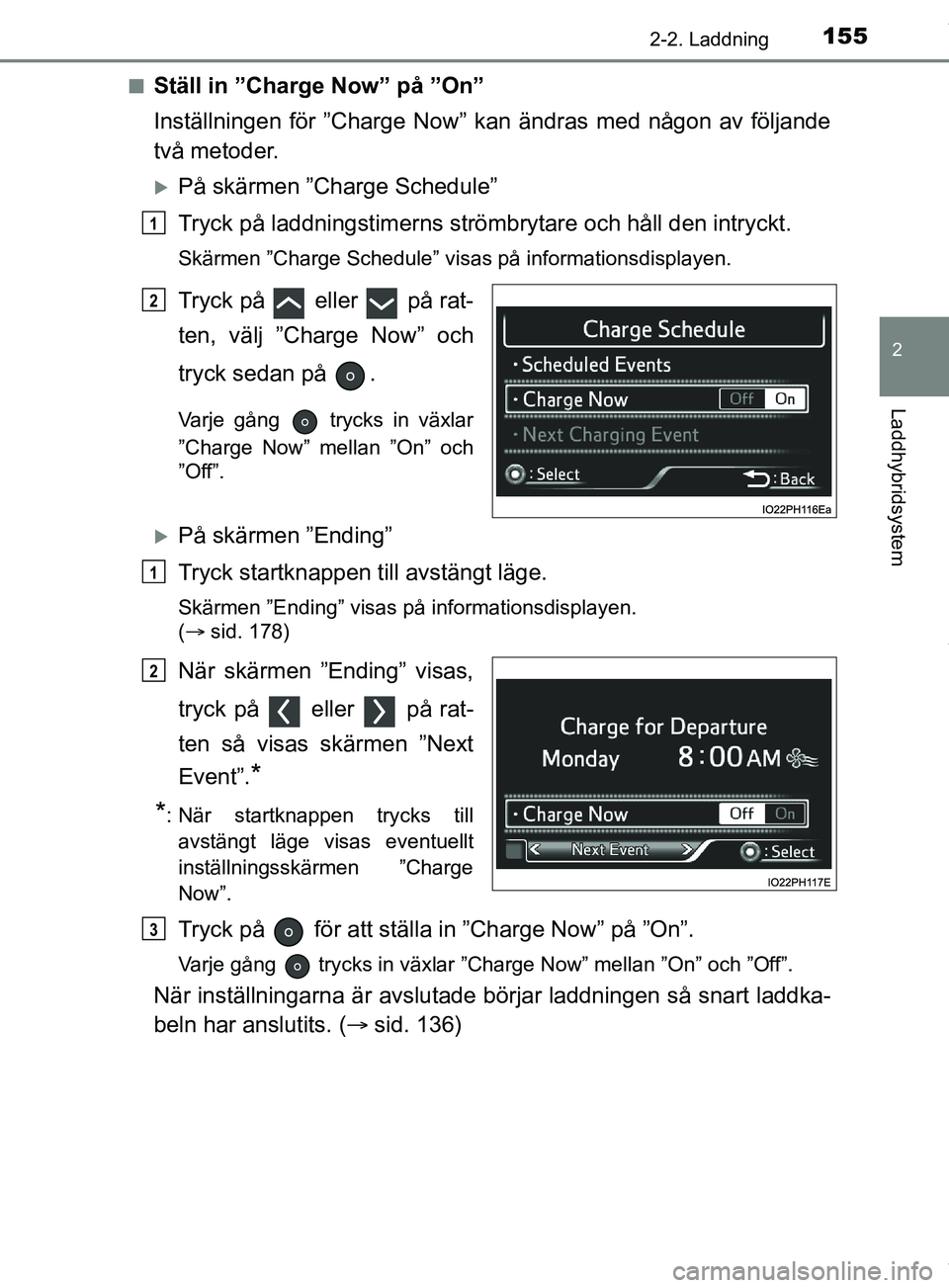

1552-2. Laddning
2
Laddhybridsystem
OM47C99SEn
Ställ in ”Charge Now” på ”On”
Inställningen för ”Charge Now” kan ändras med någon av följande
två metoder.
På skärmen ”Charge Schedule”
Tryck på laddningstimerns strö
mbrytare och håll den intryckt.
Skärmen ”Charge Schedule” visas på informationsdisplayen.
Tryck på eller på rat-
ten, välj ”Charge Now” och
tryck sedan på .
Varje gång trycks in växlar
”Charge Now” mellan ”On” och
”Off”.
På skärmen ”Ending”
Tryck startknappen till avstängt läge.
Skärmen ”Ending” visas på informationsdisplayen.
( sid. 178)
När skärmen ”Ending” visas,
tryck på eller på rat-
ten så visas skärmen ”Next
Event”.
*
*
: När startknappen trycks till avstängt läge visas eventuellt
inställningsskärmen ”Charge
Now”.
Tryck på för att ställa in ”Charge Now” på ”On”.
Varje gång trycks in växlar ”Charge Now” mellan ”On” och ”Off”.
När inställningarna är avslutade börjar laddningen så snart laddka-
beln har anslutits. ( sid. 136)
1
2
1
2
3
OM47C99SE.book Page 155 Tuesday, July 17, 2018 12:40 PM

1562-2. Laddning
OM47C99SEn
Ändra ”Next Charging Event”*
*
: När ”Charge Now” är inställd på ”On” etc., går det inte att ändra ett regist- rerat ”Next Charging Event”.
Tryck på laddningstimerns strömbrytare.
Skärmen ”Charge Schedule” visas på informationsdisplayen.
Tryck på eller på rat-
ten, välj ”Next Charging
Event” och tryck sedan på
.
Skärmen ”Edit Next Charging
Event” visas.
Tryck på eller på rat-
ten, välj önskad inställning
och tryck sedan på .
Ändra de registrerade inställ-
ningarna enligt följande tabell.
1
2
3
InställningMetod
Ändra läge/tid
Tryck på , , och på ratten för att ställa
in laddningsläge (”Start” eller ”Departure”) och start-
tid för laddningen (eller avresetid).
Tryck på för att återgå till föregående skärm när
inställningarna är avslutade.
”Day”
Tryck på eller på ratten för att välja dag för
laddning enligt timern.
Tryck på för att återgå till föregående skärm när
inställningen är ändrad.
”Climate Prep”
(i förekommande fall)
Funktionen kan ställas in när laddningsläget är
inställt på ”Departure”. Varje gång trycks in väx-
lar den luftkonditioneringslänkade funktionen mellan
”On” och ”Off”.
OM47C99SE.book Page 156 Tuesday, July 17, 2018 12:40 PM

1572-2. Laddning
2
Laddhybridsystem
OM47C99SE
Tryck på när inställning-
arna är avslutade.
En bekräftelseskärm för ändring
av ”Next Charging Event” visas.
Tryck på eller på ratten,
välj ”Yes” och tryck sedan på för att spara timerinställning-
arna.
Tryck på för att återgå till föregående skärm.
Välj ”No” och tryck på när du stänger av ”Next Charging Event”.
n Laddningstimer, reglage
lLaddningstimerns reglage kan användas oavsett startknappens läge.
Om laddningstimerns reglage trycks in när startknappen inte har tryckts till
tändningsläge, om knapparna på ratten inte används under en viss tid efter
att laddningstimerns skärm har visats, stängs visningen automatiskt av.
l Reglaget till laddningstimern kan inte användas under körning.
n Om inställningarna för laddningstimern avbryts
Om följande inträffar avbryts inställningsåtgärderna för timern.
lEtt meddelande visas medan en inställningsåtgärd utförs
l Startknappen används innan inställningarna har bekräftats
l Bilen kommer i rörelse
n Timerinställningar
Skärmen ”Charge Schedule” kan visas och inställningar kan göras från
inställningen ”Fordonsinställningar” på informationsdisplayen. ( sid. 670)
n ”Next Charging Event”
När laddningen är avslutad ändras inte ”Next Charging Event” på informa-
tionsdisplayen förrän laddkabeln tas bort, även om laddningen har utförts
enligt schemat ”Next Charging Event”.
n Återgå till den ursprungliga inställn ingen efter att ”Next Charging Event”
har ändrats
Att sätta på och därefter stänga av ”Charge Now” kan f\
å inställningen för
”Next Charging Event” att återgå till den ursprungliga inställningen.
4
OM47C99SE.book Page 157 Tuesday, July 17, 2018 12:40 PM

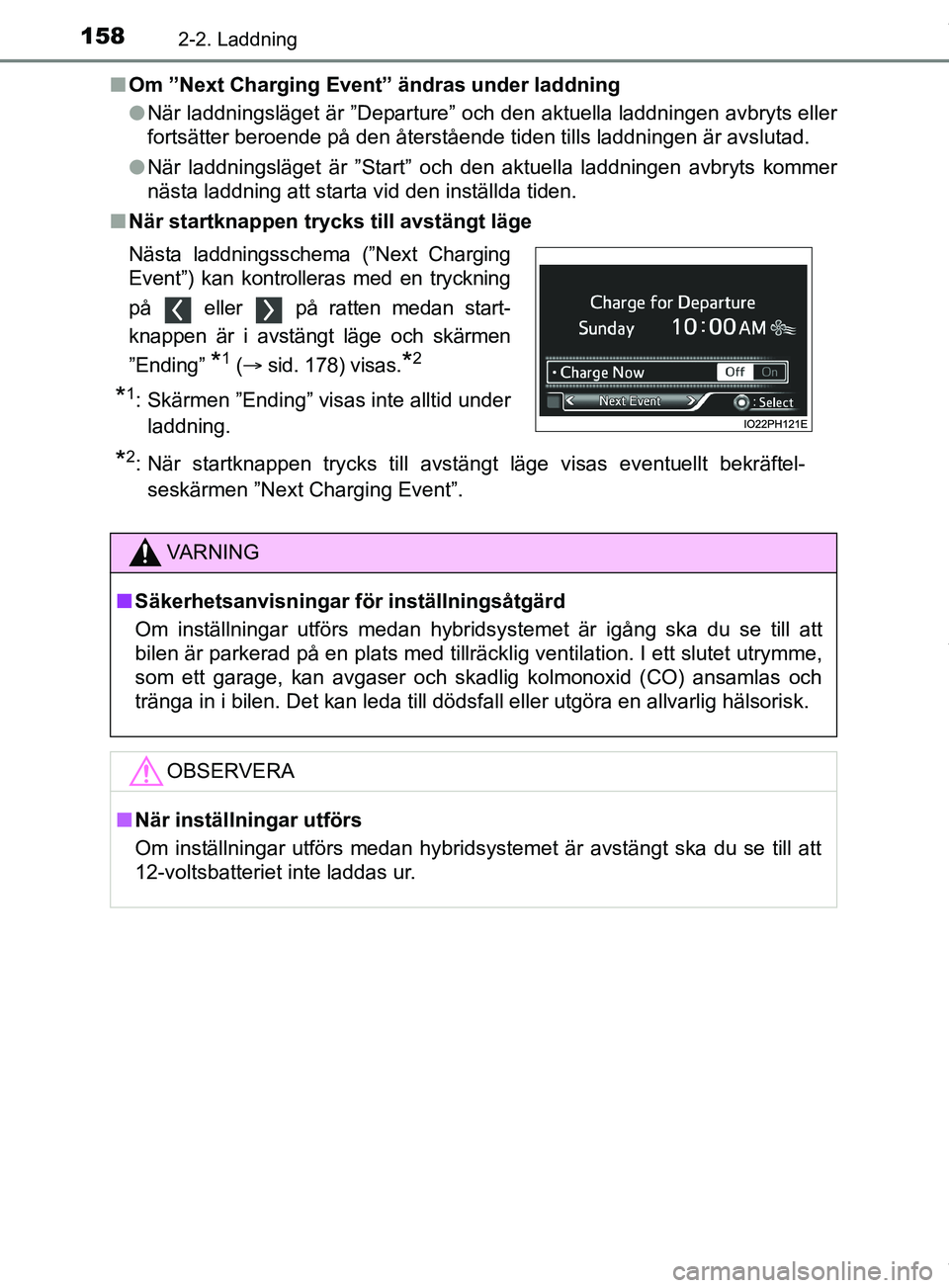

1582-2. Laddning
OM47C99SEn
Om ”Next Charging Event” ändras under laddning
lNär laddningsläget är ”Departure” och den aktuella laddningen avbryts eller
fortsätter beroende på den återstående tiden tills laddningen är avslutad.
l När laddningsläget är ”Start” och den aktuella laddningen avbryts kommer
nästa laddning att starta vid den inställda tiden.
n När startknappen trycks till avstängt läge
Nästa laddningsschema (”Next Charging
Event”) kan kontrolleras med en tryckning
på eller på ratten medan start-
knappen är i avstängt läge och skärmen
”Ending”
*1 ( sid. 178) visas.*2
*1: Skärmen ”Ending” visas inte alltid under
laddning.
*2: När startknappen trycks till avstängt läge visas eventuellt bekräftel-seskärmen ”Next Charging Event”.
VARNING
n Säkerhetsanvisningar för inställningsåtgärd
Om inställningar utförs medan hybridsystemet är igång ska du se till att
bilen är parkerad på en plats med tillräcklig ventilation. I ett slutet utrymme,
som ett garage, kan avgaser och skadlig kolmonoxid (CO) ansamlas och
tränga in i bilen. Det kan leda till dödsfall eller utgöra en allvarlig hälsorisk.
OBSERVERA
nNär inställningar utförs
Om inställningar utförs medan hybridsystemet är avstängt ska du se till att
12-voltsbatteriet inte laddas ur.
OM47C99SE.book Page 158 Tuesday, July 17, 2018 12:40 PM

159
2
2-2. Laddning
Laddhybridsystem
OM47C99SE
Solladdningssystem
Det här systemet genererar solenergi med de solpaneler som är mon-
terade på bilens tak (solcellstak).
lHybridbatteriet laddas
* medan bilen är parkerad.
När solenergi lagras i so lbatteriet överförs allt samtidigt till hybrid-
batteriet för att minska systemets elförbrukning och för effektiv
laddning av batteriet.
l Hybridbatteriets elförbrukning minskas under körning.
Hybridbatteriets elförbrukning dä mpas och körsträckan i EV-läge
och bränsleekonomin ökar genom att komplettera energiförbruk-
ningen för de tillhörande systemen med solenergi.
*: Solladdningssystemets maximala laddning utgör cirka 90 % av den fullt laddade kapaciteten för laddning från extern strömkälla.
: I förekommande fall
Ett system som tillför ström till hybridbatteriet och tillhörande
system genom solladdni ng via den stora solpanelen (solcell-
stak) som är monterat på bilens tak.
Även om en parkeringsplats inte har laddningsutrustning, och i en
akut situation, går det att ladda
* hybridbatteriet utan särskilda meto-
der så länge det finns solljus.
*: Laddningsmängden via solladdningssystemet varierar beroende på för- hållanden, t.ex.årstid och väder. Möjlig laddning per dag är också begrän-
sad. Det behövs minst cirka 10 dagar för maximal laddning med
solladdningssystemet.
Solladdningssystem, funktion
OM47C99SE.book Page 159 Tuesday, July 17, 2018 12:40 PM

1602-2. Laddning
OM47C99SE
12-voltsbatteri
Solcellstak
Solenergibatteri (i konsolfacket)
Solcells-ECU
Hybridbatteri
Information relaterad till solladd-
ningssystemet kan kontrolleras
med (Körinformation) på
informationsdisplayen.
(  sid. 204, 217)
Visar information relate rad till solladdningssystemet
1
2
3
4
5
