5697-3. Arbeten som du kan göra själv
OM47C99SE
7
Underhåll och skötsel

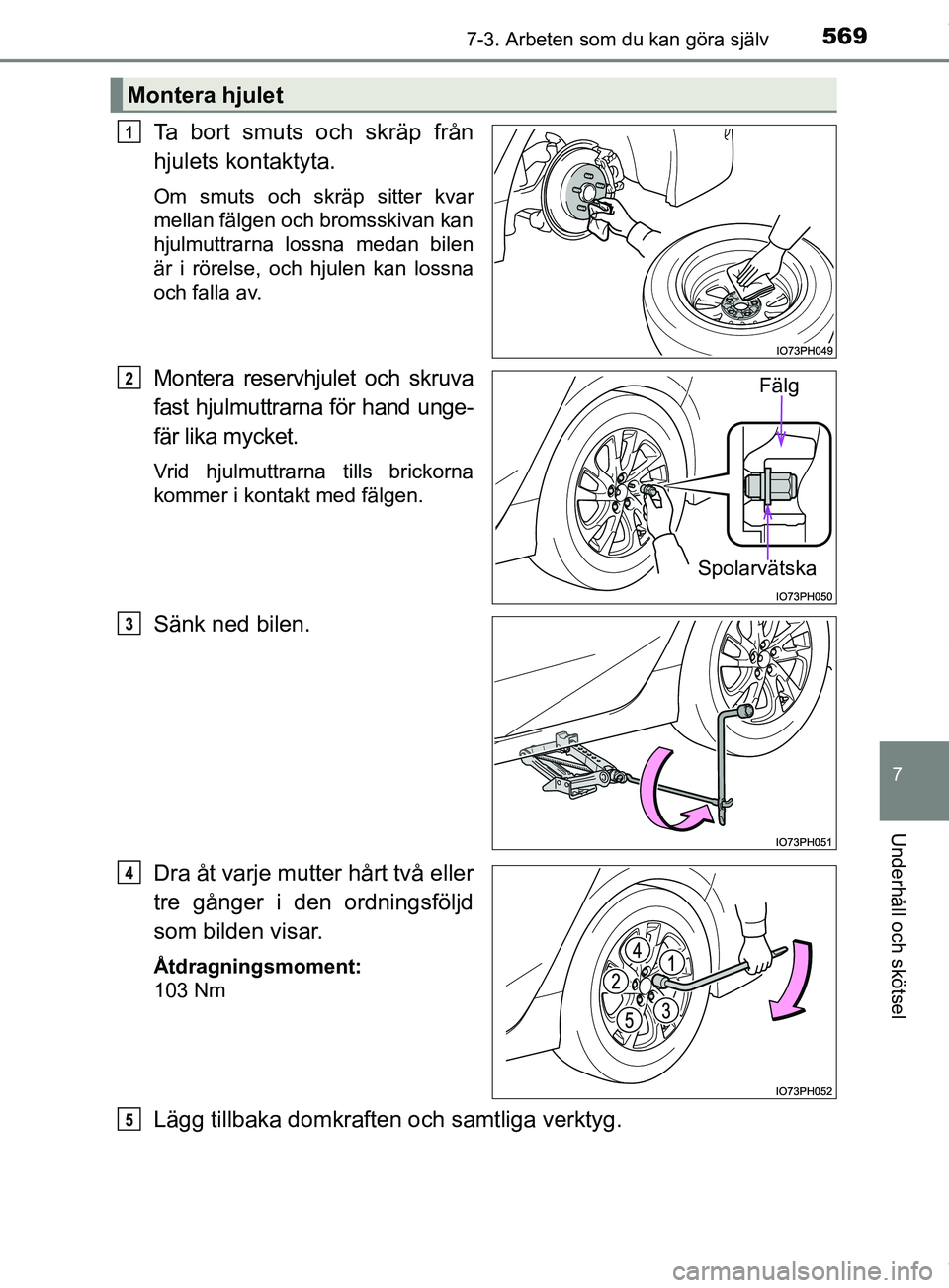

Ta bort smuts och skräp från
hjulets kontaktyta.
Om smuts och skräp sitter kvar
mellan fälgen och bromsskivan kan
hjulmuttrarna lossna medan bilen
är i rörelse, och hjulen kan lossna
och falla av.
Montera reservhjulet och skruva
fast hjulmuttrarna för hand unge-
fär lika mycket.
Vrid hjulmuttrarna tills brickorna
kommer i kontakt med fälgen.
Sänk ned bilen.
Dra åt varje mutter hårt två eller
tre gånger i den ordningsföljd
som bilden visar.
Åtdragningsmoment:
103 Nm
Lägg tillbaka domkraften och samtliga verktyg.
Montera hjulet
1
Spolarvätska
Fälg2
3
4
5
OM47C99SE.book Page 569 Tuesday, July 17, 2018 12:40 PM

5707-3. Arbeten som du kan göra själv
OM47C99SE

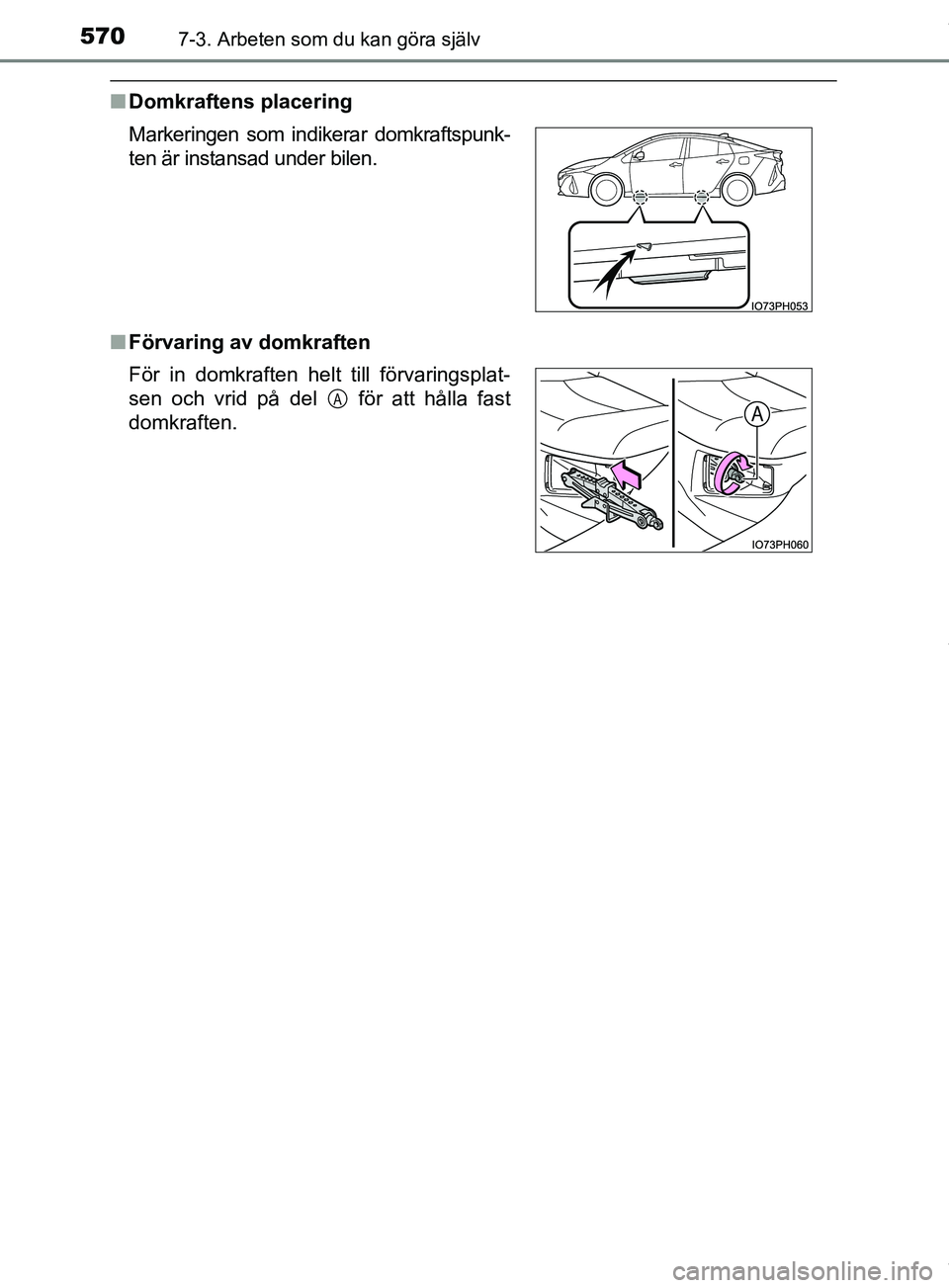

nDomkraftens placering
n Förvaring av domkraften Markeringen som indikerar domkraftspunk-
ten är instansad under bilen.
För in domkraften helt till förvaringsplat-
sen och vrid på del för att hålla fast
domkraften.
A
OM47C99SE.book Page 570 Tuesday, July 17, 2018 12:40 PM

5717-3. Arbeten som du kan göra själv
OM47C99SE
7
Underhåll och skötsel

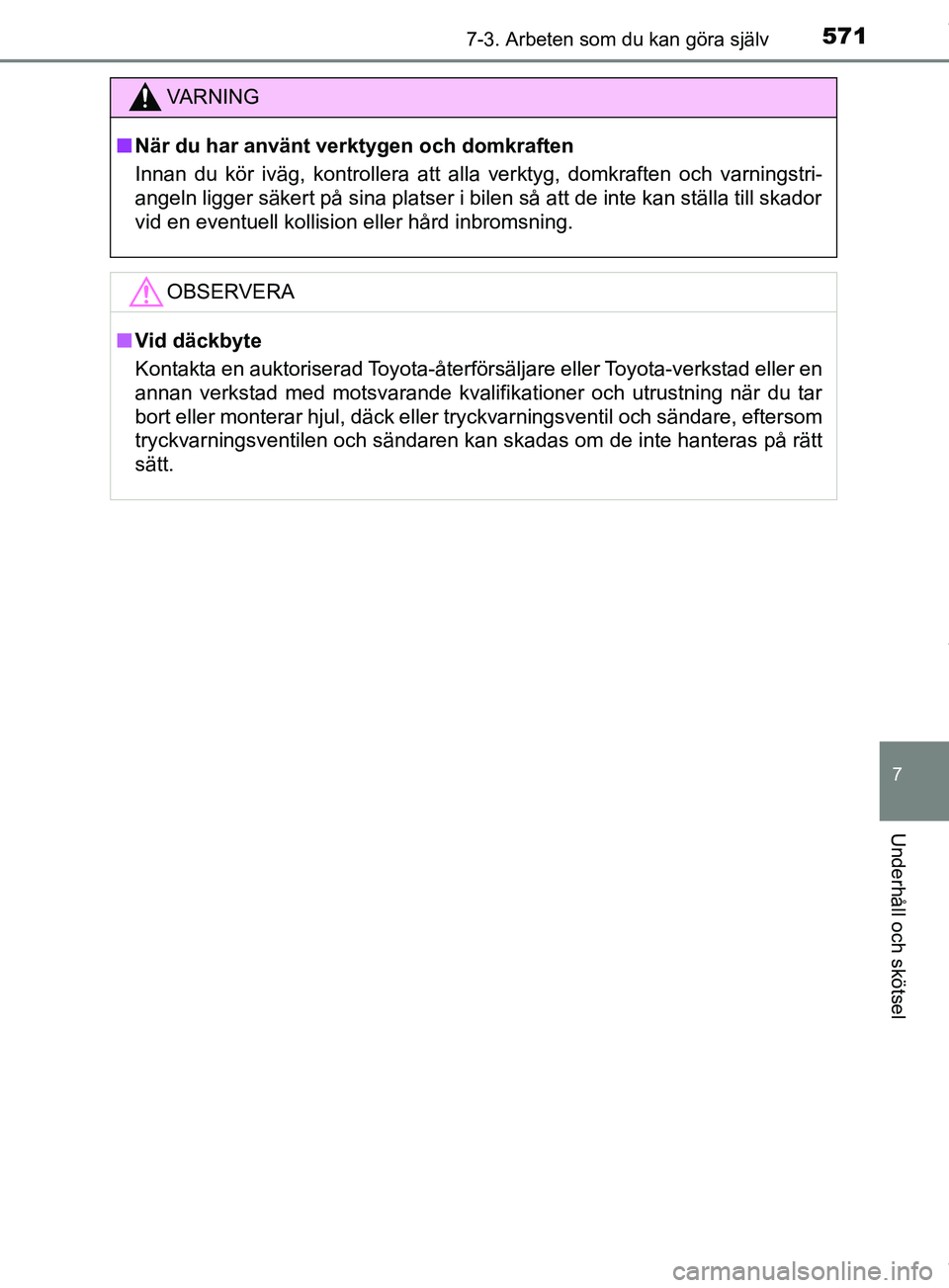

VARNING
n När du har använt verktygen och domkraften
Innan du kör iväg, kontrollera att alla verktyg, domkraften och varningstri-
angeln ligger säkert på sina platser i bilen så att de inte kan ställa till skador
vid en eventuell kollision eller hård inbromsning.
OBSERVERA
nVid däckbyte
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller en
annan verkstad med motsvarande kvalifika tioner och utrustning när du tar
bort eller monterar hjul, däck eller tryckvarningsventil och sändare, eftersom
tryckvarningsventilen och sändaren kan skadas om de inte hanteras på rätt
sätt.
OM47C99SE.book Page 571 Tuesday, July 17, 2018 12:40 PM

5727-3. Arbeten som du kan göra själv
OM47C99SE
Luftkonditioneringsfilter
Tryck startknappen till avstängt läge.
Kontrollera att laddanslutningen inte är inkopplad. Använd inte heller det
fjärrstyrda luftkonditioneringssystemet under processen.
Öppna framsätespassagerarens dörr.
Genom att hålla dörren öppen kan oväntad aktivering av den fjärrstyrda
luftkonditioneringen undvikas. (sid. 485)
Öppna handskfacket och för
bort dämparen.
Tryck in sidorna i handskfacket
för att lossa hakarna och ta bort
handskfacket. Öppna sedan
långsamt handskfacket helt
medan du stöder det.
För att bevara luftkonditioneringens effekt måste luftkonditione-
ringsfiltret bytas regelbundet.
Byte av luftkon ditioneringsfilter
1
2
3
4
OM47C99SE.book Page 572 Tuesday, July 17, 2018 12:40 PM

5737-3. Arbeten som du kan göra själv
OM47C99SE
7
Underhåll och skötsel

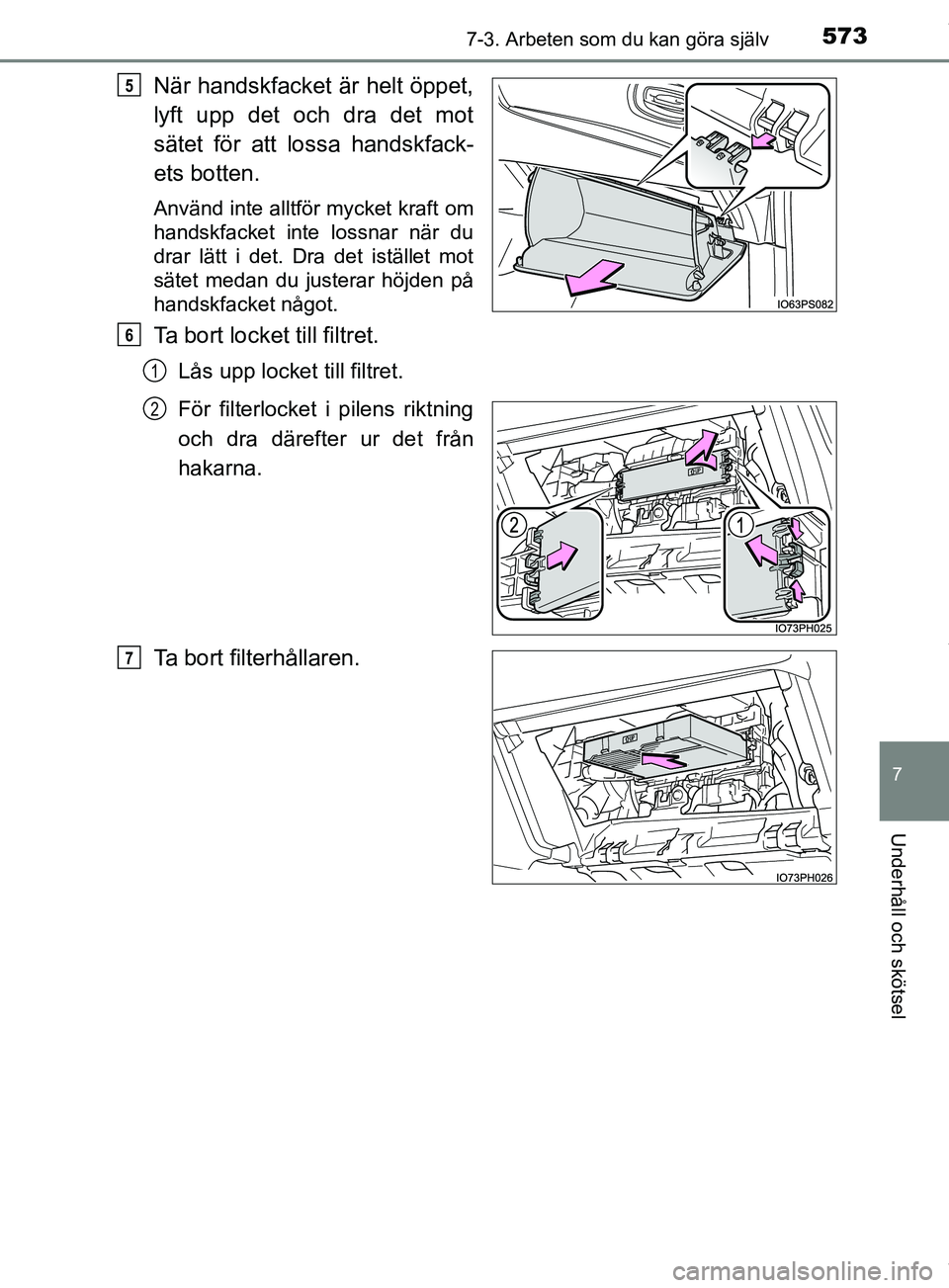

När handskfacket är helt öppet,
lyft upp det och dra det mot
sätet för att lossa handskfack-
ets botten.
Använd inte alltför mycket kraft om
handskfacket inte lossnar när du
drar lätt i det. Dra det istället mot
sätet medan du justerar höjden på
handskfacket något.
Ta bort locket till filtret.
Lås upp locket till filtret.
För filterlocket i pilens riktning
och dra därefter ur det från
hakarna.
Ta bort filterhållaren.
5
6
1
2
7
OM47C99SE.book Page 573 Tuesday, July 17, 2018 12:40 PM

5747-3. Arbeten som du kan göra själv
OM47C99SE
Ta ut luftkonditioneringsfiltret
från hållaren och sätt dit ett
nytt.
Markeringarna ”UP” på filtret ska
riktas uppåt.
Montering görs i omvänd ordningsföljd.
n Kontrollintervall
Granska och byt luftkonditioneringsfiltret enligt bilens serviceschema. \
Filtret
kan behöva bytas tidigare om bilen används i dammiga miljöer eller områden
med tät trafik. (Beträffande serviceintervall, se ”Service & Garanti” i bilhand-
lingarna för din Toyota.)
n Om luftströmmen från ventilerna minskar kraftigt
Filtret kan vara igensatt. Kontrollera filtret och byt det vid behov.
8
VARNING
n Vid byte av filter till luftkonditioneringen
Observera följande säkerhetsanvisningar. Annars kan luftkonditioneringen
komma att aktiveras under arbetet vilket kan leda till skador.
l Kontrollera att laddarens anslutningsdon inte är inkopplat
Luftkonditioneringen kan komma att aktiveras på grund av inställningen av
”Climate Prep” ( sid. 147) eller ”Traction Battery Cooler” ( sid. 126).
(i förekommande fall)
l Använd inte den fjärrstyrda luftkonditioneringen
9
OM47C99SE.book Page 574 Tuesday, July 17, 2018 12:40 PM

5757-3. Arbeten som du kan göra själv
OM47C99SE
7
Underhåll och skötsel

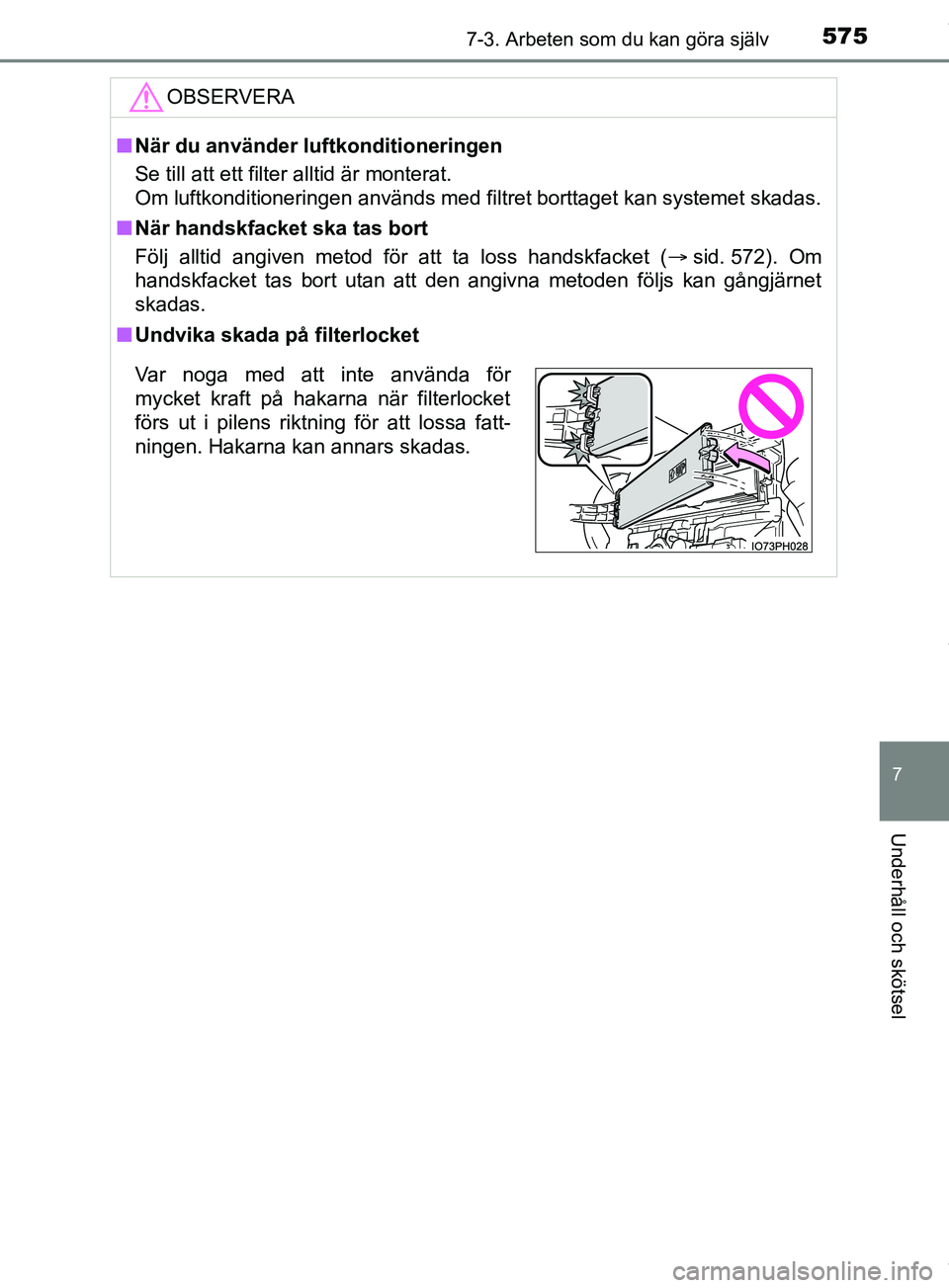

OBSERVERA
nNär du använder luftkonditioneringen
Se till att ett filter alltid är monterat.
Om luftkonditioneringen används med filtret borttaget kan systemet skadas.
n När handskfacket ska tas bort
Följ alltid angiven metod för att ta loss handskfacket ( sid. 572). Om
handskfacket tas bort utan att den angivna metoden följs kan gångjärnet
skadas.
n Undvika skada på filterlocket
Var noga med att inte använda för
mycket kraft på hakarna när filterlocket
förs ut i pilens riktning för att lossa fatt-
ningen. Hakarna kan annars skadas.
OM47C99SE.book Page 575 Tuesday, July 17, 2018 12:40 PM

5767-3. Arbeten som du kan göra själv
OM47C99SE

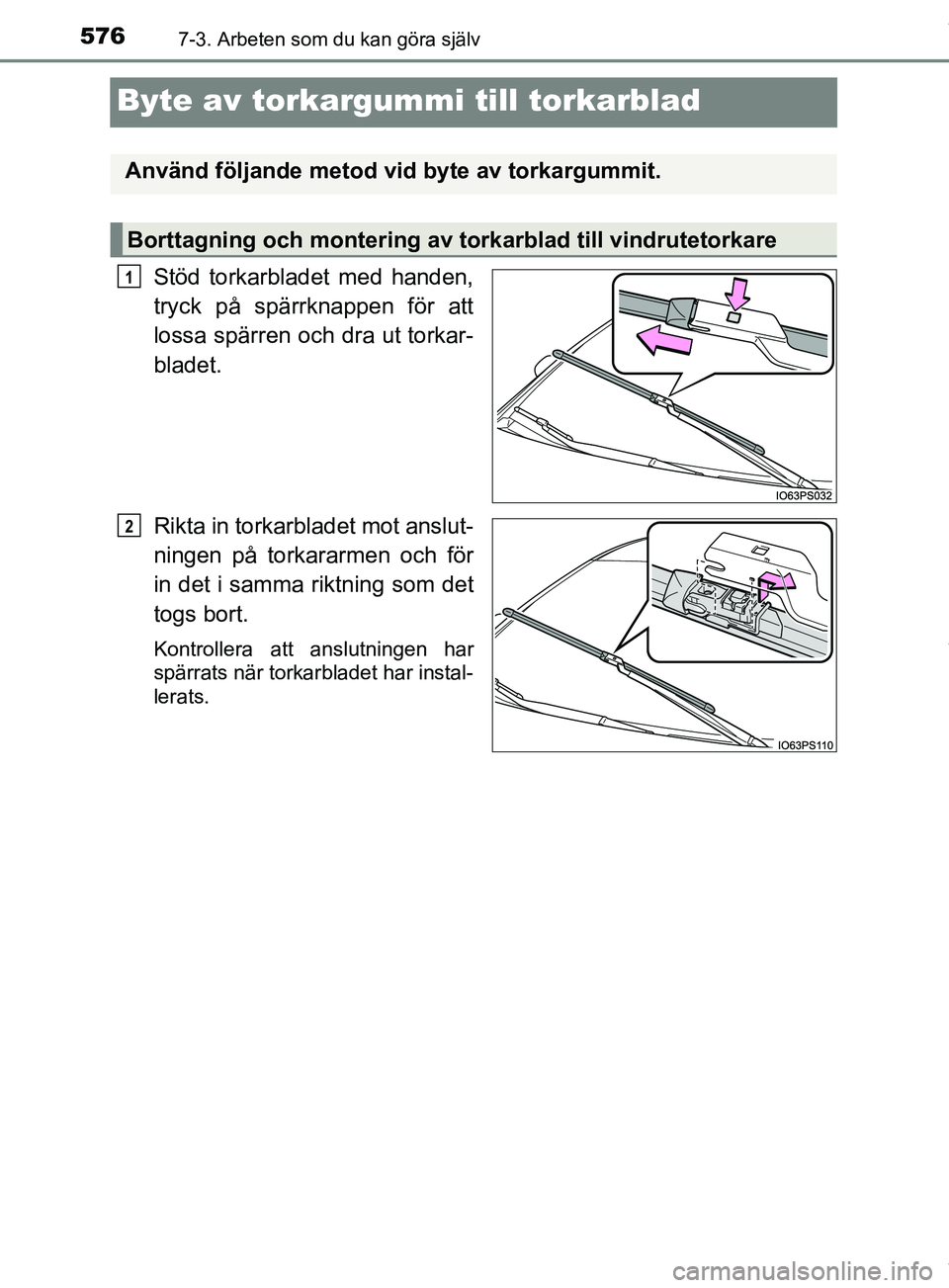

Byte av torkargummi till torkarblad
Stöd torkarbladet med handen,
tryck på spärrknappen för att
lossa spärren och dra ut torkar-
bladet.
Rikta in torkarbladet mot anslut-
ningen på torkararmen och för
in det i samma riktning som det
togs bort.
Kontrollera att anslutningen har
spärrats när torkarbladet har instal-
lerats.
Använd följande metod vid byte av torkargummit.
Borttagning och montering av torkarblad till vindrutetorkare
1
2
