2018 TOYOTA PRIUS PLUG-IN HYBRID Bruksanvisningar (in Swedish)

1052-2. Laddning
2
Laddhybridsystem
OM47C99SEn

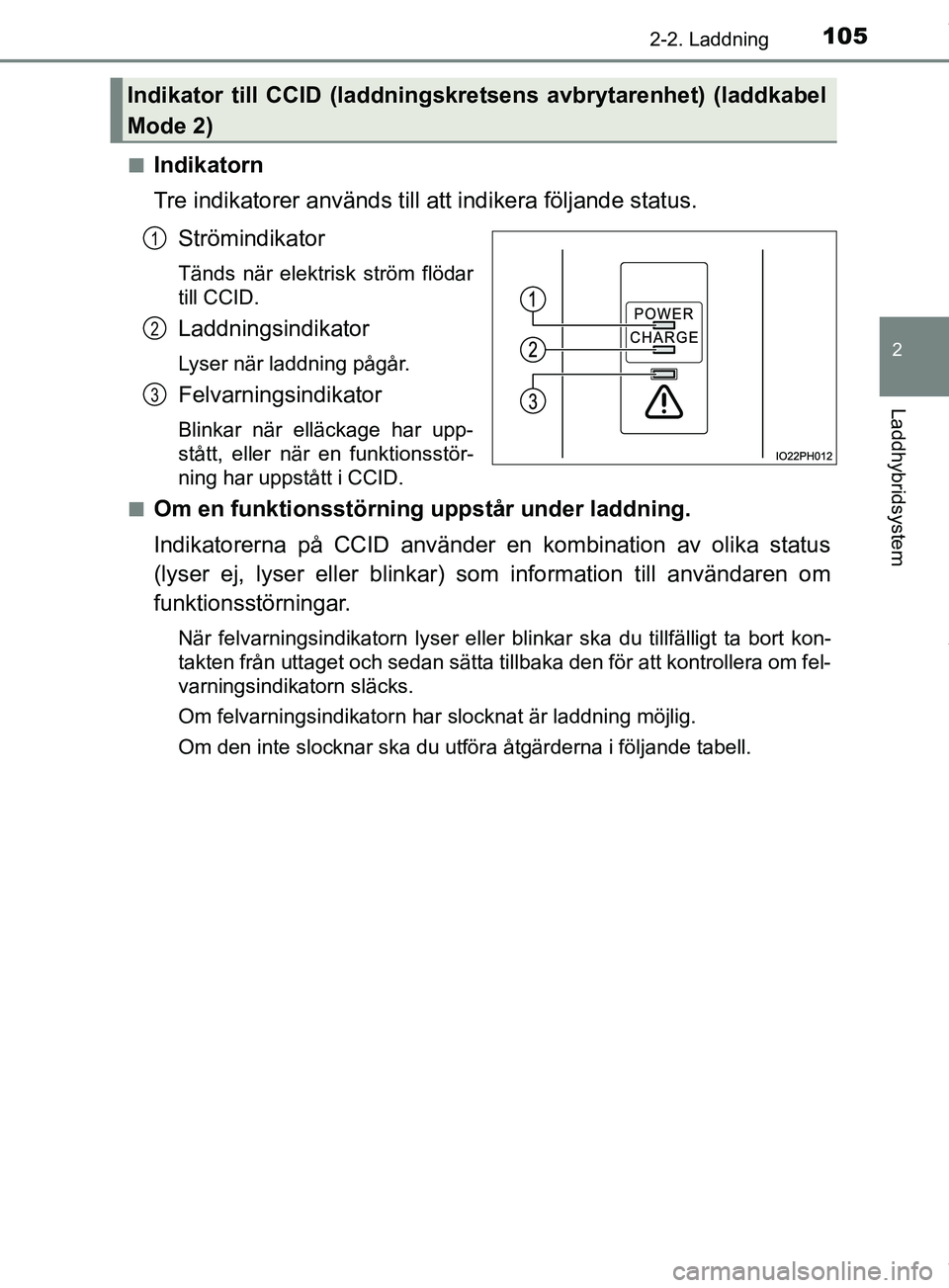

Indikatorn
Tre indikatorer används till att indikera följande status.
Strömindikator
Tänds när elektrisk ström flödar
till CCID.
Laddningsindikator
Lyser när laddning pågår.
Felvarningsindikator
Blinkar när elläckage har upp-
stått, eller när en funktionsstör-
ning har uppstått i CCID.
n
Om en funktionsstörning uppstår under laddning.
Indikatorerna på CCID använder en kombination av olika status
(lyser ej, lyser eller blinkar) som information till användaren om
funktionsstörningar.
När felvarningsindikatorn lyser eller blinkar ska du tillfälligt ta bort kon-
takten från uttaget och sedan sätta tillbaka den för att kontrollera om fel-
varningsindikatorn släcks.
Om felvarningsindikatorn har slocknat är laddning möjlig.
Om den inte slocknar ska du utföra åtgärderna i följande tabell.
Indikator till CCID (laddningskretsens avbrytarenhet) (laddkabel
Mode 2)
1
2
3
OM47C99SE.book Page 105 Tuesday, July 17, 2018 12:40 PM

1062-2. Laddning
OM47C99SE

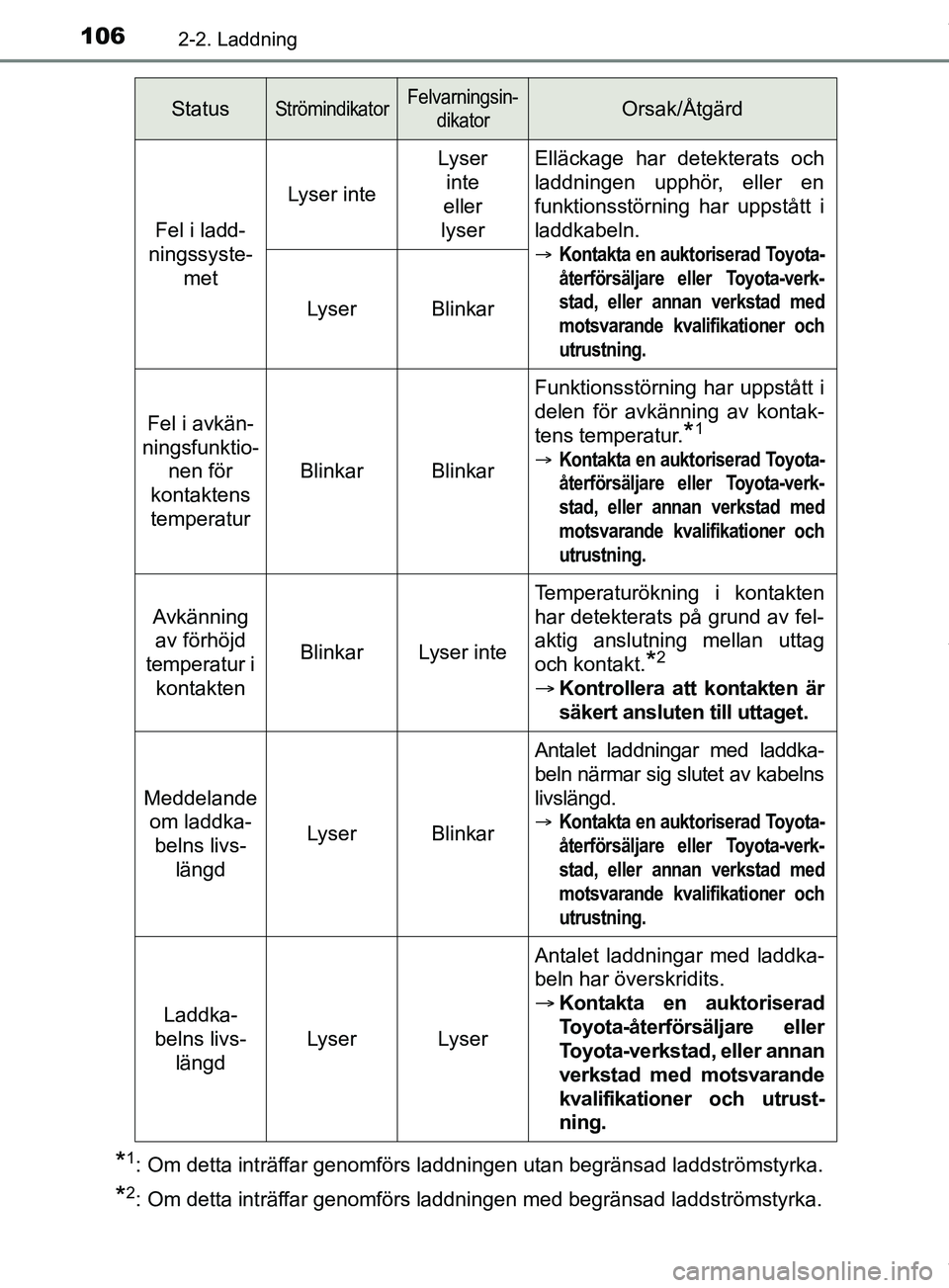

*1: Om detta inträffar genomförs laddningen utan begränsad laddströmstyrka.
*2: Om detta inträffar genomförs laddningen med begränsad laddströmstyrka.
StatusStrömindikatorFelvarningsin-dikatorOrsak/Åtgärd
Fel i ladd-
ningssyste-
met Lyser inte
Lyser
inte
eller
lyser Elläckage har detekterats och
laddningen upphör, eller en
funktionsstörning har uppstått i
laddkabeln.
Kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verk-
stad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning.
Lyser Blinkar
Fel i avkän-
ningsfunktio- nen för
kontaktens
temperatur
BlinkarBlinkar
Funktionsstörning har uppstått i
delen för avkänning av kontak-
tens temperatur.
*1
Kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verk-
stad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning.
Avkänning av förhöjd
temperatur i kontakten
BlinkarLyser inte
Temperaturökning i kontakten
har detekterats på grund av fel-
aktig anslutning mellan uttag
och kontakt.
*2
 Kontrollera att kontakten är
säkert ansluten till uttaget.
Meddelande
om laddka-belns livs-
längd
LyserBlinkar
Antalet laddningar med laddka-
beln närmar sig slutet av kabelns
livslängd.
Kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verk-
stad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning.
Laddka-
belns livs- längd
LyserLyser
Antalet laddningar med laddka-
beln har överskridits.
 Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrust-
ning.
OM47C99SE.book Page 106 Tuesday, July 17, 2018 12:40 PM

1072-2. Laddning
2
Laddhybridsystem
OM47C99SE

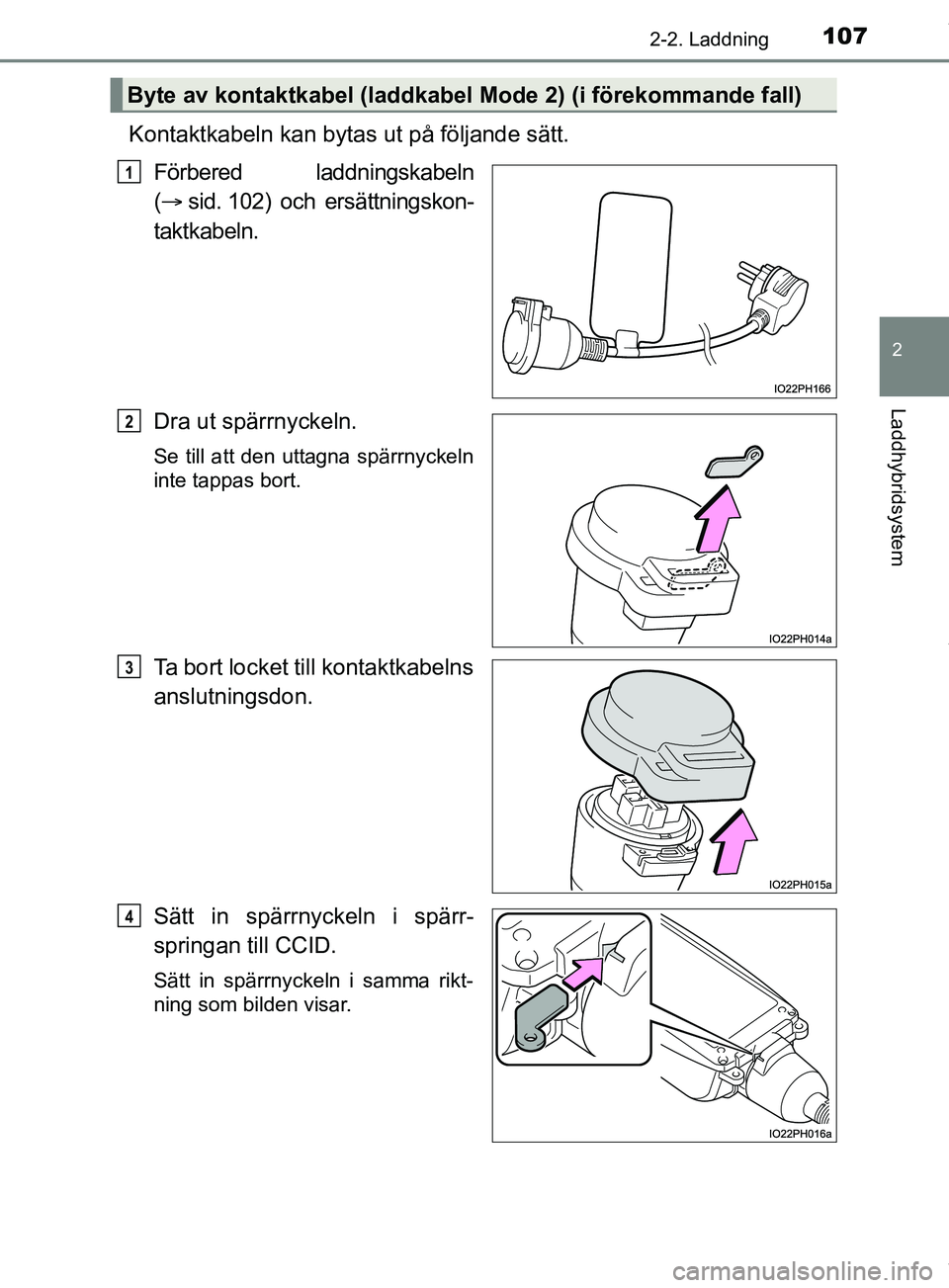

Kontaktkabeln kan bytas ut på följande sätt.Förbered laddningskabeln
( sid. 102) och ersättningskon-
taktkabeln.
Dra ut spärrnyckeln.
Se till att den uttagna spärrnyckeln
inte tappas bort.
Ta bort locket till kontaktkabelns
anslutningsdon.
Sätt in spärrnyckeln i spärr-
springan till CCID.
Sätt in spärrnyckeln i samma rikt-
ning som bilden visar.
Byte av kontaktkabel (laddkabel Mode 2) (i förekommande fall)
1
2
3
4
OM47C99SE.book Page 107 Tuesday, July 17, 2018 12:40 PM

1082-2. Laddning
OM47C99SE

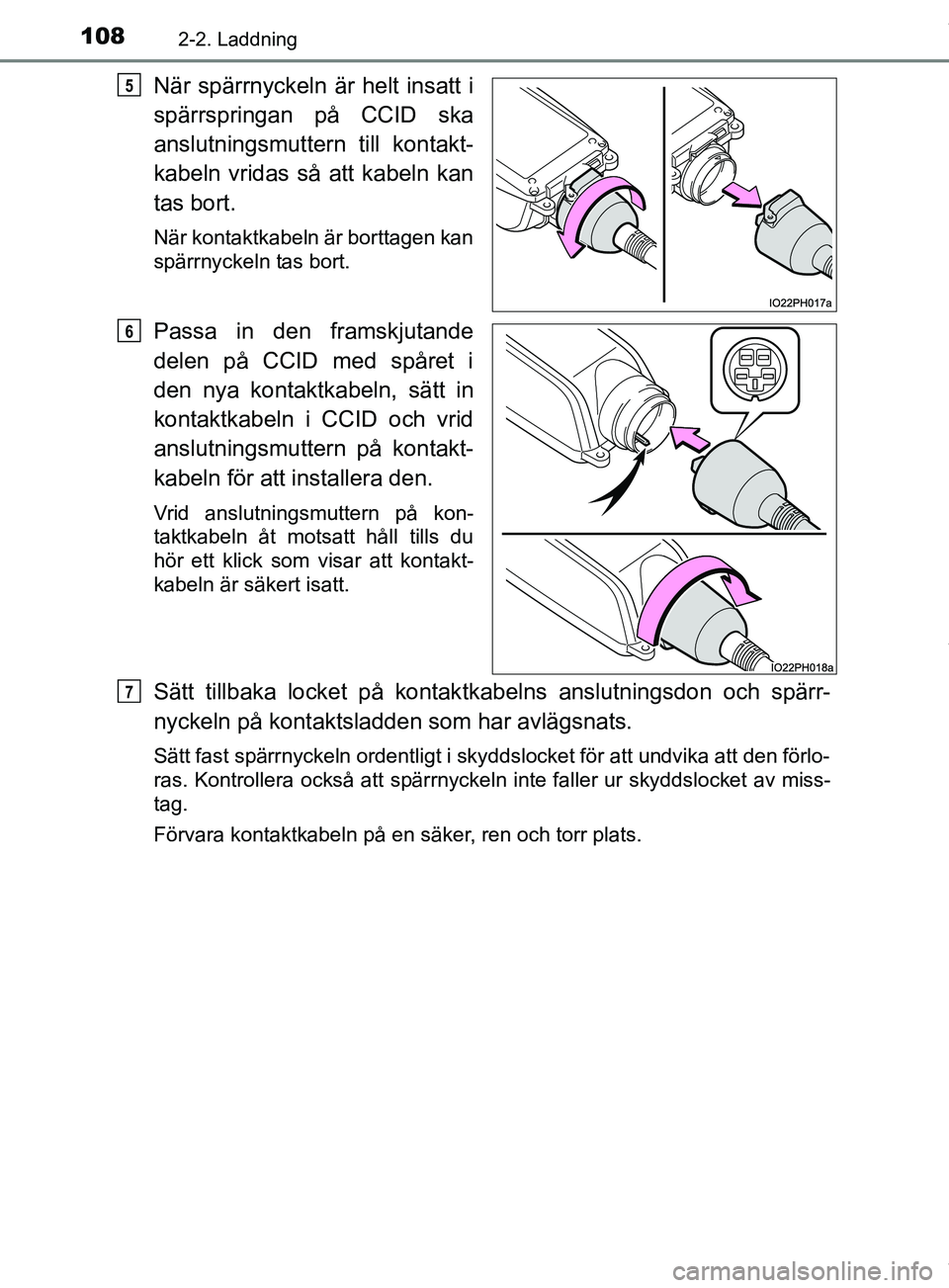

När spärrnyckeln är helt insatt i
spärrspringan på CCID ska
anslutningsmuttern till kontakt-
kabeln vridas så att kabeln kan
tas bort.
När kontaktkabeln är borttagen kan
spärrnyckeln tas bort.
Passa in den framskjutande
delen på CCID med spåret i
den nya kontaktkabeln, sätt in
kontaktkabeln i CCID och vrid
anslutningsmuttern på kontakt-
kabeln för att installera den.
Vrid anslutningsmuttern på kon-
taktkabeln åt motsatt håll tills du
hör ett klick som visar att kontakt-
kabeln är säkert isatt.
Sätt tillbaka locket på kontaktkabelns anslutningsdon och spärr-
nyckeln på kont aktsladden som har avlägsnats.
Sätt fast spärrnyckeln ordentligt i skyddslocket för att undvika att den förlo-
ras. Kontrollera också att spärrnyckeln inte faller ur skyddslocket av miss-
tag.
Förvara kontaktkabeln på en säker, ren och torr plats.
5
6
7
OM47C99SE.book Page 108 Tuesday, July 17, 2018 12:40 PM

1092-2. Laddning
2
Laddhybridsystem
OM47C99SE

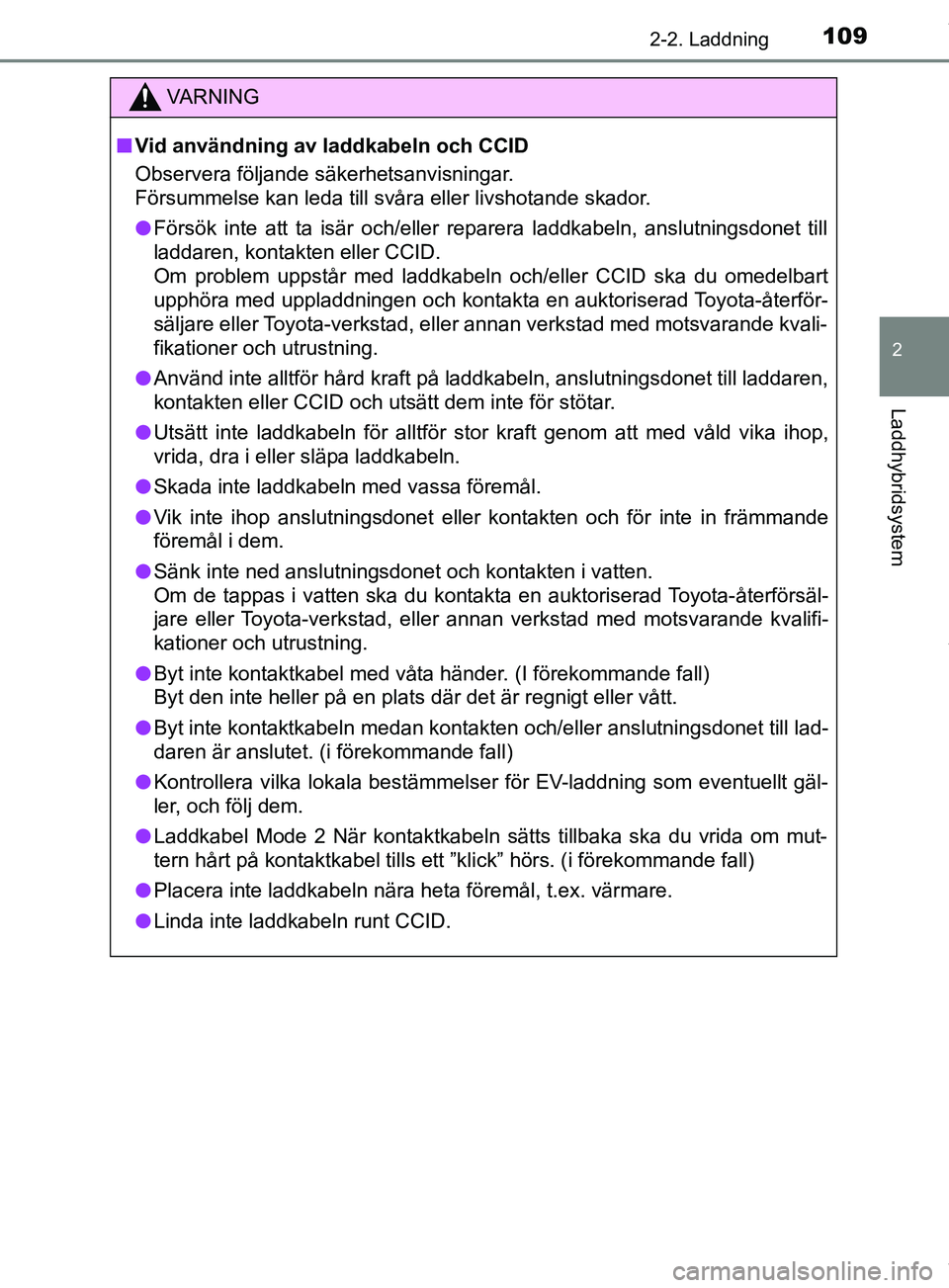

VARNING
n Vid användning av laddkabeln och CCID
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
l Försök inte att ta isär och/eller reparera laddkabeln, anslutningsdonet till
laddaren, kontakten eller CCID.
Om problem uppstår med laddkabeln och/eller CCID ska du omedelbart
upphöra med uppladdningen och kontakta en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvali-
fikationer och utrustning.
l Använd inte alltför hård kraft på laddkabeln, anslutningsdonet till laddaren,
kontakten eller CCID och utsätt dem inte för stötar.
l Utsätt inte laddkabeln för alltför stor kraft genom att med våld vika ihop,
vrida, dra i eller släpa laddkabeln.
l Skada inte laddkabeln med vassa föremål.
l Vik inte ihop anslutningsdonet eller kontakten och för inte in främmande
föremål i dem.
l Sänk inte ned anslutningsdonet och kontakten i vatten.
Om de tappas i vatten ska du kontakta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifi-
kationer och utrustning.
l Byt inte kontaktkabel med våta händer. (I förekommande fall)
Byt den inte heller på en plats där det är regnigt eller vått.
l Byt inte kontaktkabeln medan kontakten och/eller anslutningsdonet till lad-
daren är anslutet. (i förekommande fall)
l Kontrollera vilka lokala bestämmelser för EV-laddning som eventuellt gäl-
ler, och följ dem.
l Laddkabel Mode 2 När kontaktkabeln sätts tillbaka ska du vrida om mut-
tern hårt på kontaktkabel tills ett ”klick” hörs. (i förekommande fall)
l Placera inte laddkabeln nära heta föremål, t.ex. värmare.
l Linda inte laddkabeln runt CCID.
OM47C99SE.book Page 109 Tuesday, July 17, 2018 12:40 PM

1102-2. Laddning

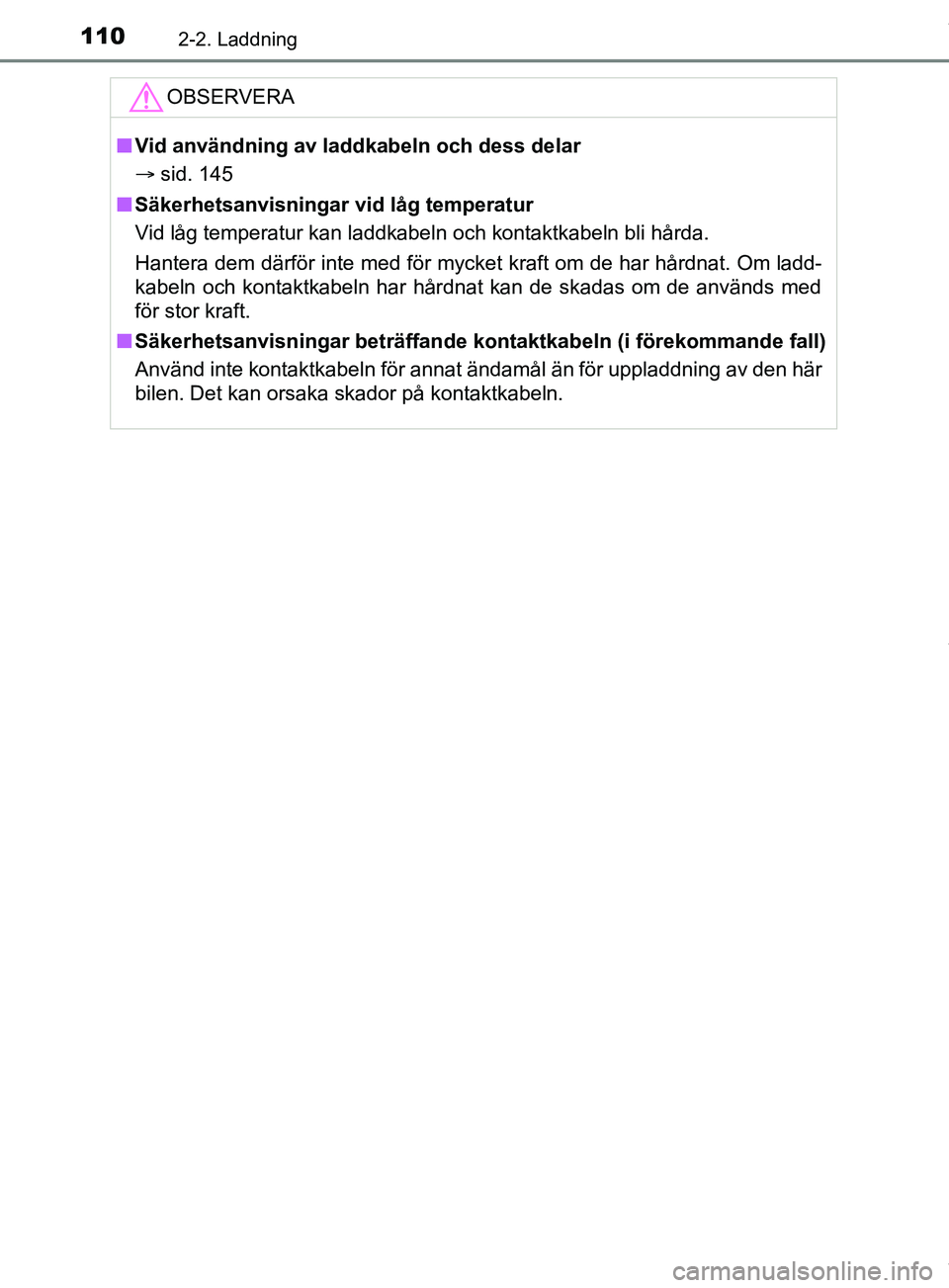

OM47C99SEOBSERVERA
n
Vid användning av laddkabeln och dess delar
 sid. 145
n Säkerhetsanvisningar vid låg temperatur
Vid låg temperatur kan laddkabeln och kontaktkabeln bli hårda.
Hantera dem därför inte med för mycket kraft om de har hårdnat. Om ladd-
kabeln och kontaktkabeln har hårdnat kan de skadas om de används med
för stor kraft.
n Säkerhetsanvisningar beträffande kontaktkabeln (i förekommande fall)
Använd inte kontaktkabeln för annat ändamål än för uppladdning av den här
bilen. Det kan orsaka skador på kontaktkabeln.
OM47C99SE.book Page 110 Tuesday, July 17, 2018 12:40 PM

1112-2. Laddning
2
Laddhybridsystem
OM47C99SE

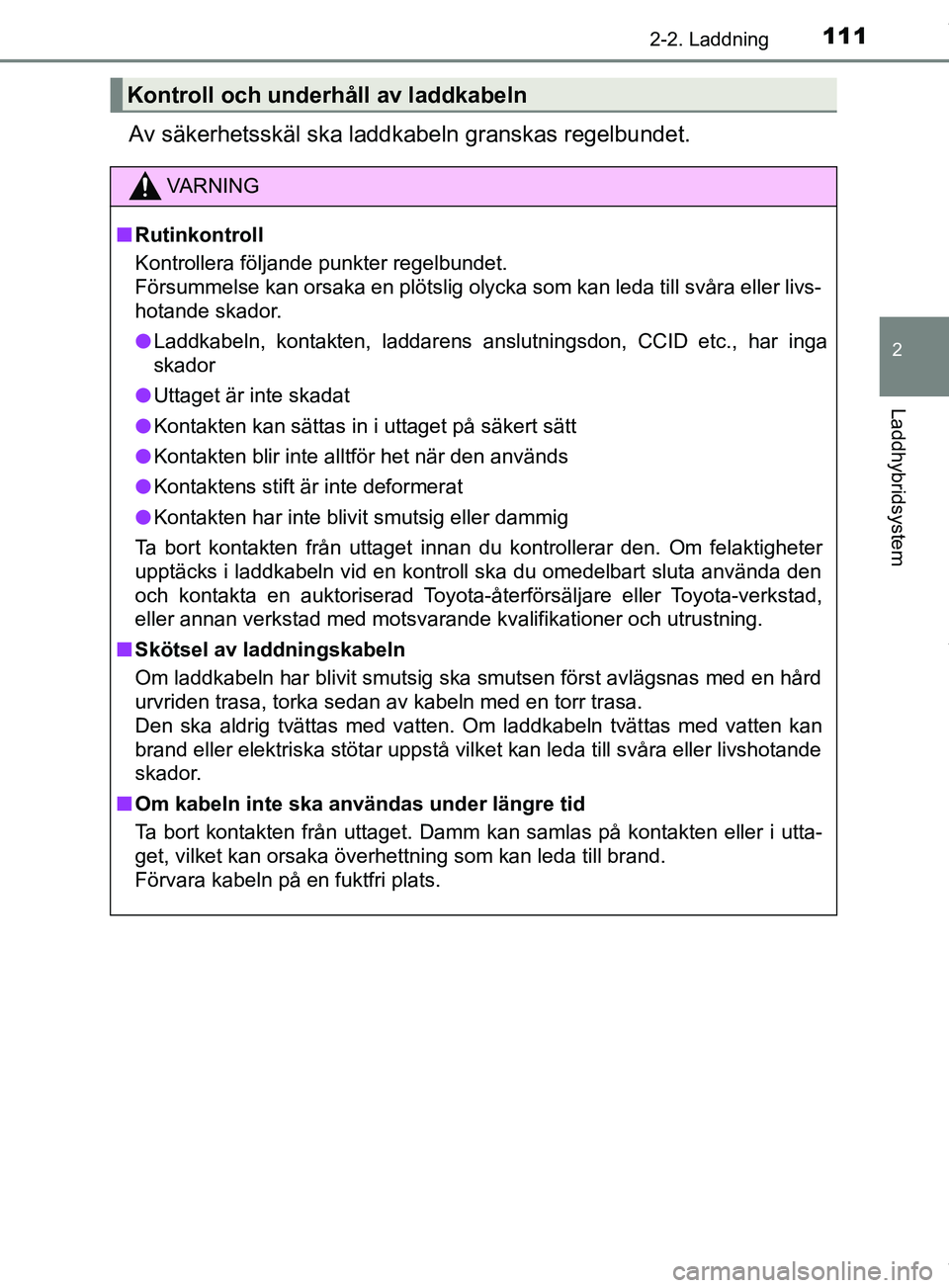

Av säkerhetsskäl ska laddkabeln granskas regelbundet.
Kontroll och underhåll av laddkabeln
VARNING
n Rutinkontroll
Kontrollera följande punkter regelbundet.
Försummelse kan orsaka en plötslig olycka som kan leda till svåra eller livs-
hotande skador.
l Laddkabeln, kontakten, laddarens anslutningsdon, CCID etc., har inga
skador
l Uttaget är inte skadat
l Kontakten kan sättas in i uttaget på säkert sätt
l Kontakten blir inte alltför het när den används
l Kontaktens stift är inte deformerat
l Kontakten har inte blivit smutsig eller dammig
Ta bort kontakten från uttaget innan du kontrollerar den. Om felaktigheter
upptäcks i laddkabeln vid en kontroll ska du omedelbart sluta använda den
och kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande kvalifikationer och utrustning.
n Skötsel av laddningskabeln
Om laddkabeln har blivit smutsig ska smutsen först avlägsnas med en hård
urvriden trasa, torka sedan av kabeln med en torr trasa.
Den ska aldrig tvättas med vatten. Om laddkabeln tvättas med vatten kan
brand eller elektriska stötar uppstå vilket kan leda till svåra eller livshotande
skador.
n Om kabeln inte ska användas under längre tid
Ta bort kontakten från uttaget. Damm kan samlas på kontakten eller i utta-
get, vilket kan orsaka överhettning som kan leda till brand.
Förvara kabeln på en fuktfri plats.
OM47C99SE.book Page 111 Tuesday, July 17, 2018 12:40 PM

1122-2. Laddning
OM47C99SE

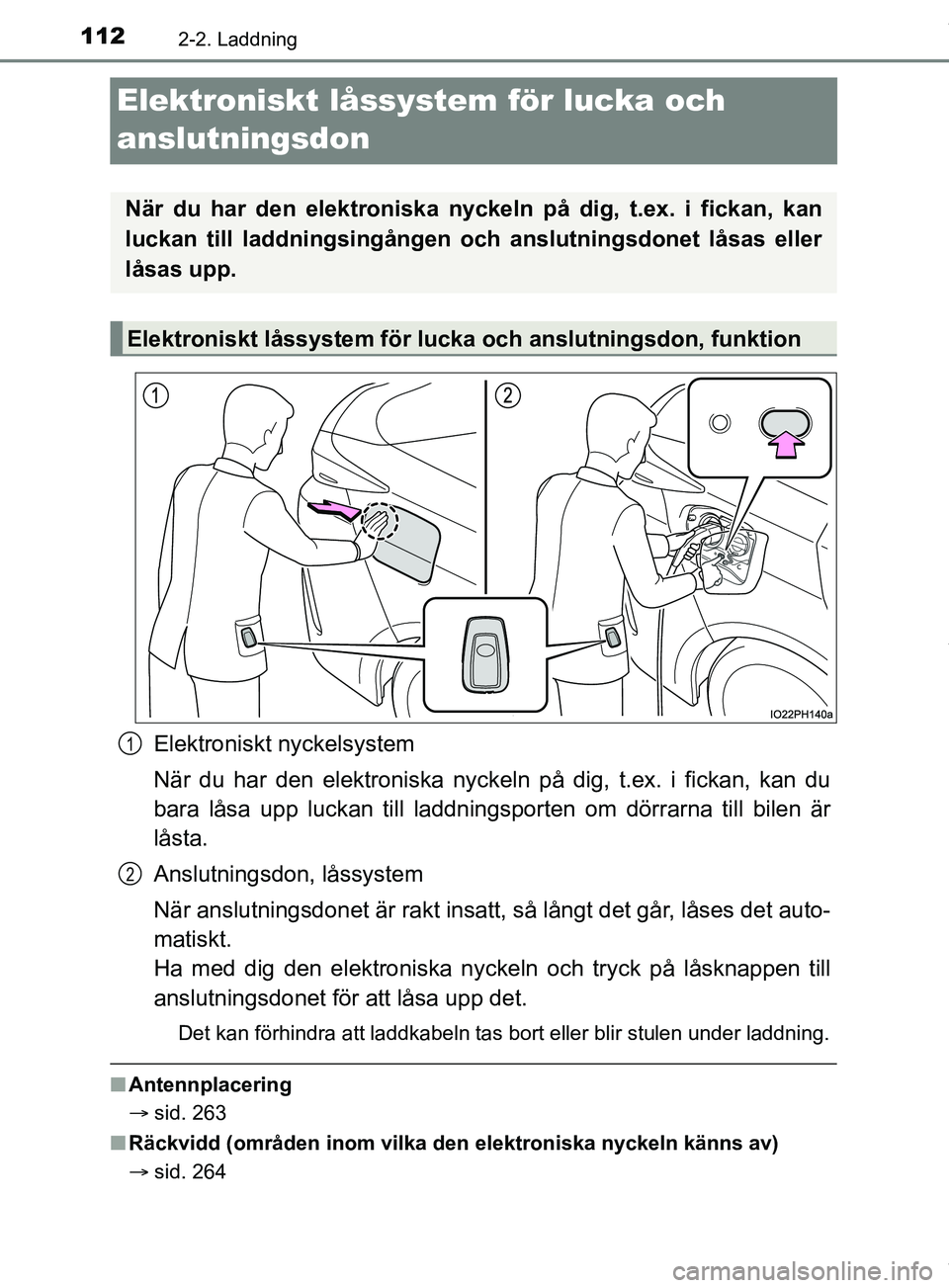

Elektroniskt låssystem för lucka och
anslutningsdon
Elektroniskt nyckelsystem
När du har den elektroniska nyckeln på dig, t.ex. i fickan, kan du
bara låsa upp luckan till laddningsporten om dörrarna till bilen är
låsta.
Anslutningsdon, låssystem
När anslutningsdonet är rakt insatt, så långt det går, låses det auto-
matiskt.
Ha med dig den elektroniska nyckeln och tryck på låsknappen till
anslutningsdonet för att låsa upp det.
Det kan förhindra att laddkabeln tas bort eller blir stulen under laddning.
nAntennplacering
 sid. 263
n Räckvidd (områden inom vilka den elektroniska nyckeln känns av)
 sid. 264
När du har den elektroniska nyckel n på dig, t.ex. i fickan, kan
luckan till laddningsingången oc h anslutningsdonet låsas eller
låsas upp.
Elektroniskt låssystem för lucka och anslutningsdon, funktion
1
2
