2018 TOYOTA PRIUS PLUG-IN HYBRID Bruksanvisningar (in Swedish)

5056-4. Använda övriga invändiga funktioner
OM47C99SE
6
Invändiga funktioner

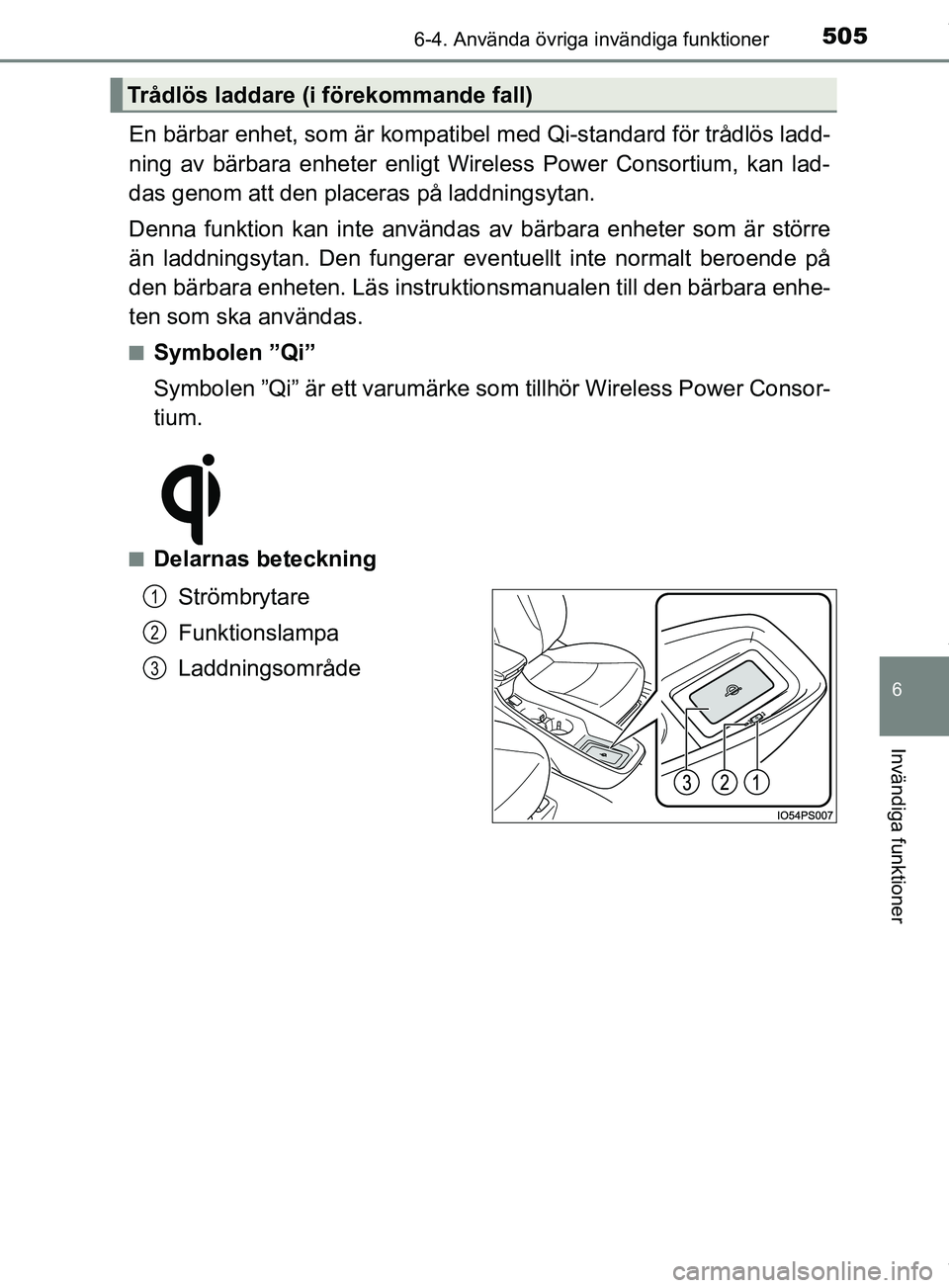

En bärbar enhet, som är kompatibel med Qi-standard för trådlös ladd-
ning av bärbara enheter enligt Wireless Power Consortium, kan lad-
das genom att den placeras på laddningsytan.
Denna funktion kan inte användas av bärbara enheter som är större
än laddningsytan. Den fungerar ev entuellt inte normalt beroende på
den bärbara enheten. Läs instrukt ionsmanualen till den bärbara enhe-
ten som ska användas.
nSymbolen ”Qi”
Symbolen ”Qi” är ett varumärke som tillhör Wireless Power Consor-
tium.
nDelarnas beteckning
Strömbrytare
Funktionslampa
Laddningsområde
Trådlös laddare (i förekommande fall)
1
2
3
OM47C99SE.book Page 505 Tuesday, July 17, 2018 12:40 PM

506
OM47C99SE
6-4. Använda övriga invändiga funktioner

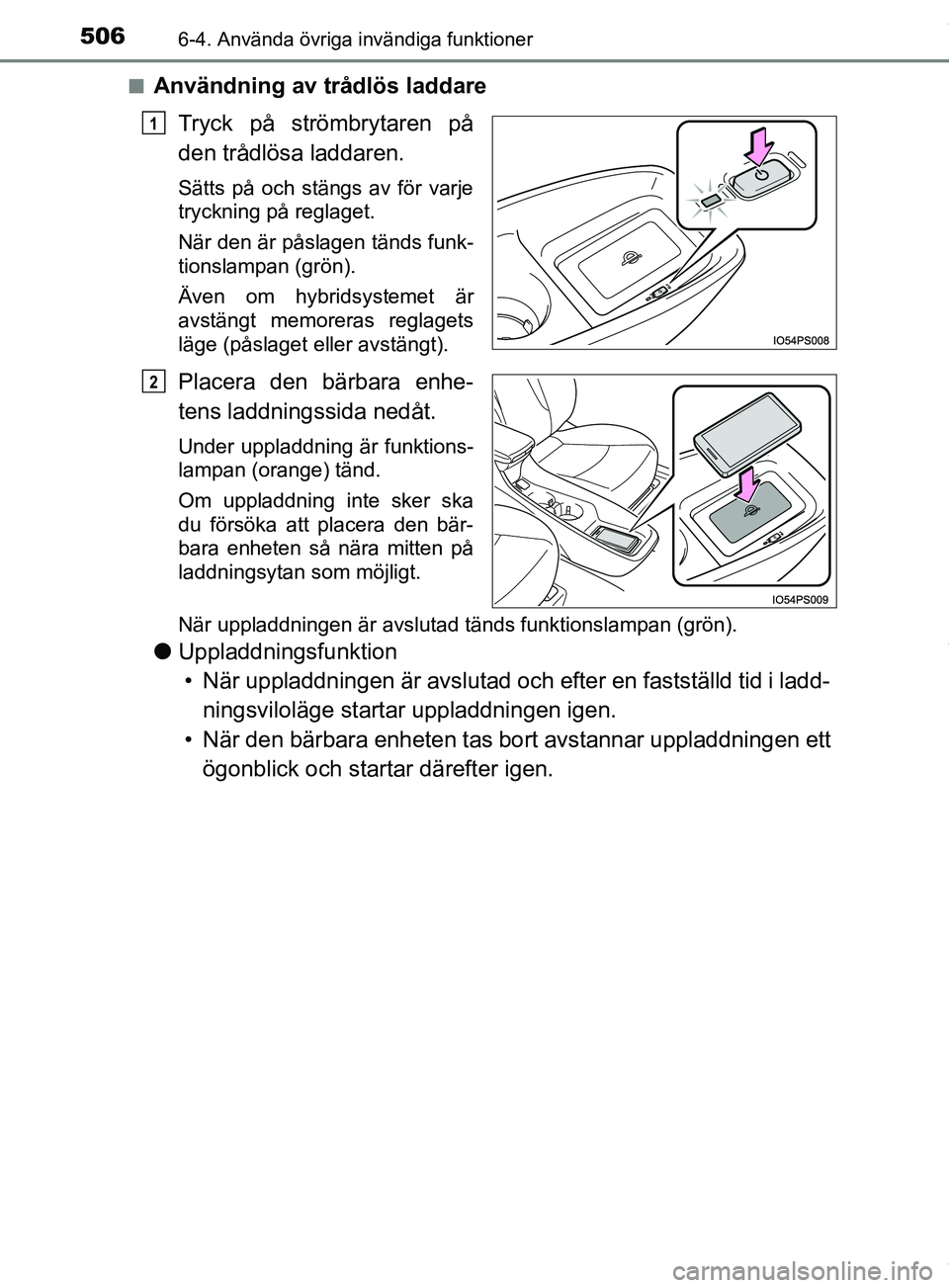

nAnvändning av trådlös laddareTryck på strömbrytaren på
den trådlösa laddaren.
Sätts på och stängs av för varje
tryckning på reglaget.
När den är påslagen tänds funk-
tionslampan (grön).
Även om hybridsystemet är
avstängt memoreras reglagets
läge (påslaget eller avstängt).
Placera den bärbara enhe-
tens laddningssida nedåt.
Under uppladdning är funktions-
lampan (orange) tänd.
Om uppladdning inte sker ska
du försöka att placera den bär-
bara enheten så nära mitten på
laddningsytan som möjligt.
När uppladdningen är avslutad tänds funktionslampan (grön).
lUppladdningsfunktion
• När uppladdningen är avslutad och efter en fastställd tid i ladd- ningsviloläge startar uppladdningen igen.
• När den bärbara enheten tas bort avstannar uppladdningen ett ögonblick och startar därefter igen.
1
2
OM47C99SE.book Page 506 Tuesday, July 17, 2018 12:40 PM

5076-4. Använda övriga invändiga funktioner
OM47C99SE
6
Invändiga funktioner

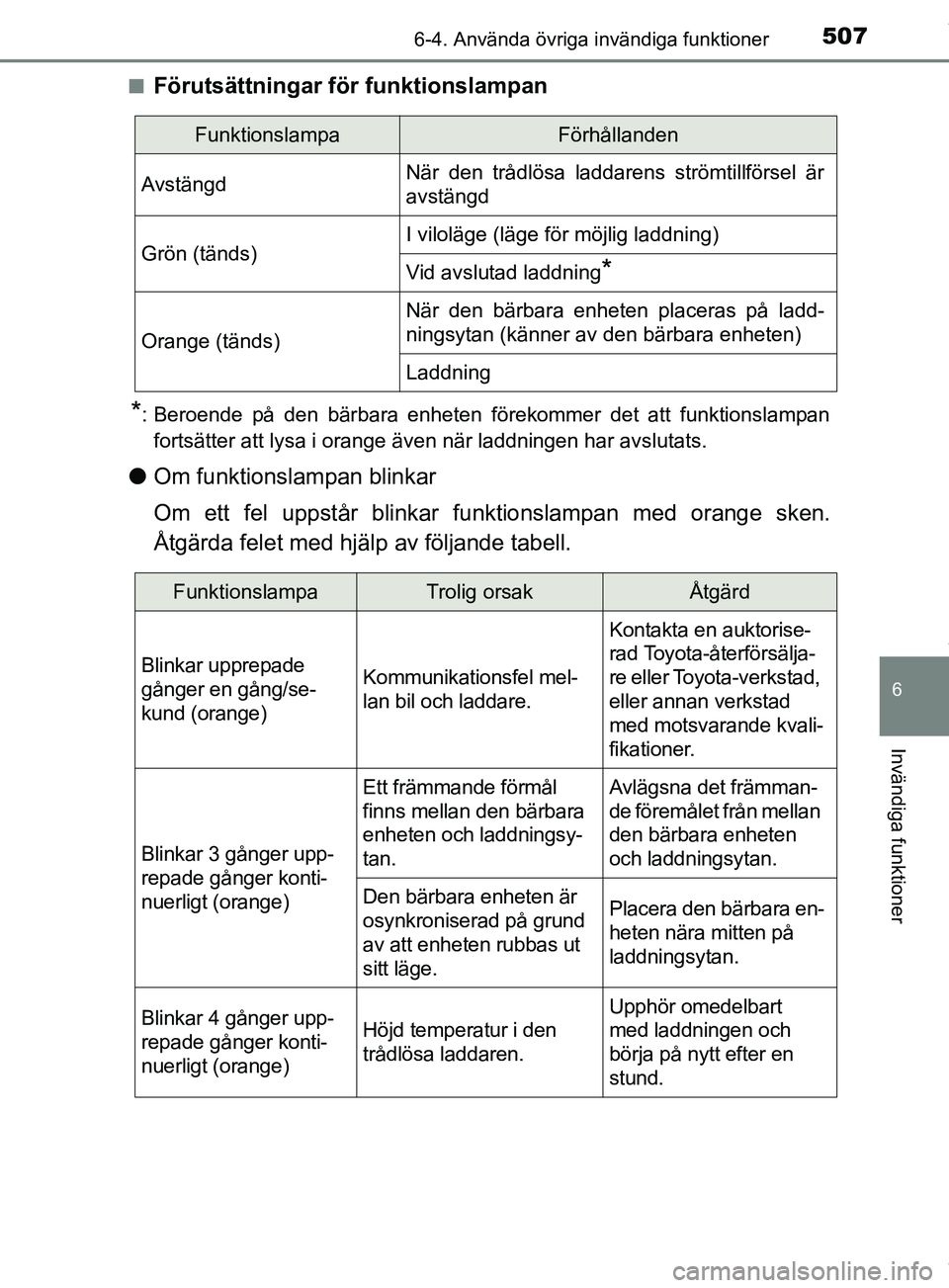

nFörutsättningar för funktionslampan
*: Beroende på den bärbara enheten förekommer det att funktionslampanfortsätter att lysa i orange även när laddningen har avslutats.
l Om funktionslampan blinkar
Om ett fel uppstår blinkar funktionslampan med orange sken.
Åtgärda felet med hjälp av följande tabell.
FunktionslampaFörhållanden
AvstängdNär den trådlösa laddarens strömtillförsel är
avstängd
Grön (tänds)I viloläge (läge för möjlig laddning)
Vid avslutad laddning*
Orange (tänds)
När den bärbara enheten placeras på ladd-
ningsytan (känner av den bärbara enheten)
Laddning
FunktionslampaTrolig orsakÅtgärd
Blinkar upprepade
gånger en gång/se-
kund (orange)Kommunikationsfel mel-
lan bil och laddare.
Kontakta en auktorise-
rad Toyota-återförsälja-
re eller Toyota-verkstad,
eller annan verkstad
med motsvarande kvali-
fikationer.
Blinkar 3 gånger upp-
repade gånger konti-
nuerligt (orange)
Ett främmande förmål
finns mellan den bärbara
enheten och laddningsy-
tan.Avlägsna det främman-
de föremålet från mellan
den bärbara enheten
och laddningsytan.
Den bärbara enheten är
osynkroniserad på grund
av att enheten rubbas ut
sitt läge.Placera den bärbara en-
heten nära mitten på
laddningsytan.
Blinkar 4 gånger upp-
repade gånger konti-
nuerligt (orange)Höjd temperatur i den
trådlösa laddaren.
Upphör omedelbart
med laddningen och
börja på nytt efter en
stund.
OM47C99SE.book Page 507 Tuesday, July 17, 2018 12:40 PM

508
OM47C99SE
6-4. Använda övriga invändiga funktioner

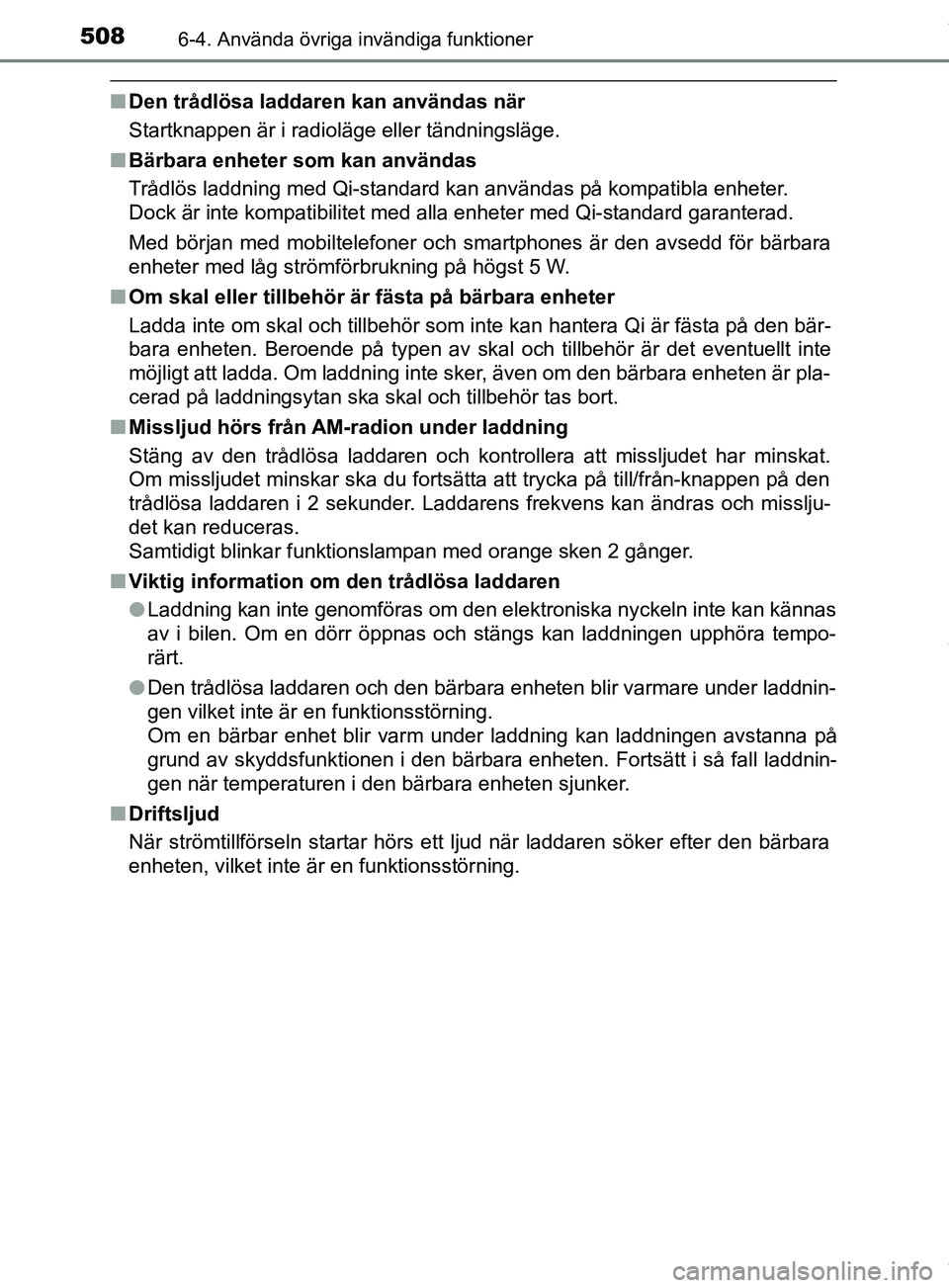

nDen trådlösa laddaren kan användas när
Startknappen är i radioläge eller tändningsläge.
n Bärbara enheter som kan användas
Trådlös laddning med Qi-standard kan användas på kompatibla enheter.
Dock är inte kompatibilitet med alla enheter med Qi-standard garanterad.
Med början med mobiltelefoner och smartphones är den avsedd för bärbara
enheter med låg strömförbrukning på högst 5 W.
n Om skal eller tillbehör är fästa på bärbara enheter
Ladda inte om skal och tillbehör som inte kan hantera Qi är fästa på den bär-
bara enheten. Beroende på typen av skal och tillbehör är det eventuellt inte
möjligt att ladda. Om laddning inte sker, även om den bärbara enheten är pla-
cerad på laddningsytan ska skal och tillbehör tas bort.
n Missljud hörs från AM-radion under laddning
Stäng av den trådlösa laddaren och kontrollera att missljudet har minskat.
Om missljudet minskar ska du fortsätta att trycka på till/från-knappen på den
trådlösa laddaren i 2 sekunder. Laddarens frekvens kan ändras och misslju-
det kan reduceras.
Samtidigt blinkar funktionslampan med orange sken 2 gånger.
n Viktig information om den trådlösa laddaren
lLaddning kan inte genomföras om den elektroniska nyckeln inte kan kännas
av i bilen. Om en dörr öppnas och stängs kan laddningen upphöra tempo-
rärt.
l Den trådlösa laddaren och den bärbara enheten blir varmare under laddnin-
gen vilket inte är en funktionsstörning.
Om en bärbar enhet blir varm under laddning kan laddningen avstanna på
grund av skyddsfunktionen i den bärbara enheten. Fortsätt i så fall laddnin-
gen när temperaturen i den bärbara enheten sjunker.
n Driftsljud
När strömtillförseln startar hörs ett ljud när laddaren söker efter den bärbara
enheten, vilket inte är en funktionsstörning.
OM47C99SE.book Page 508 Tuesday, July 17, 2018 12:40 PM

5096-4. Använda övriga invändiga funktioner
OM47C99SE
6
Invändiga funktioner

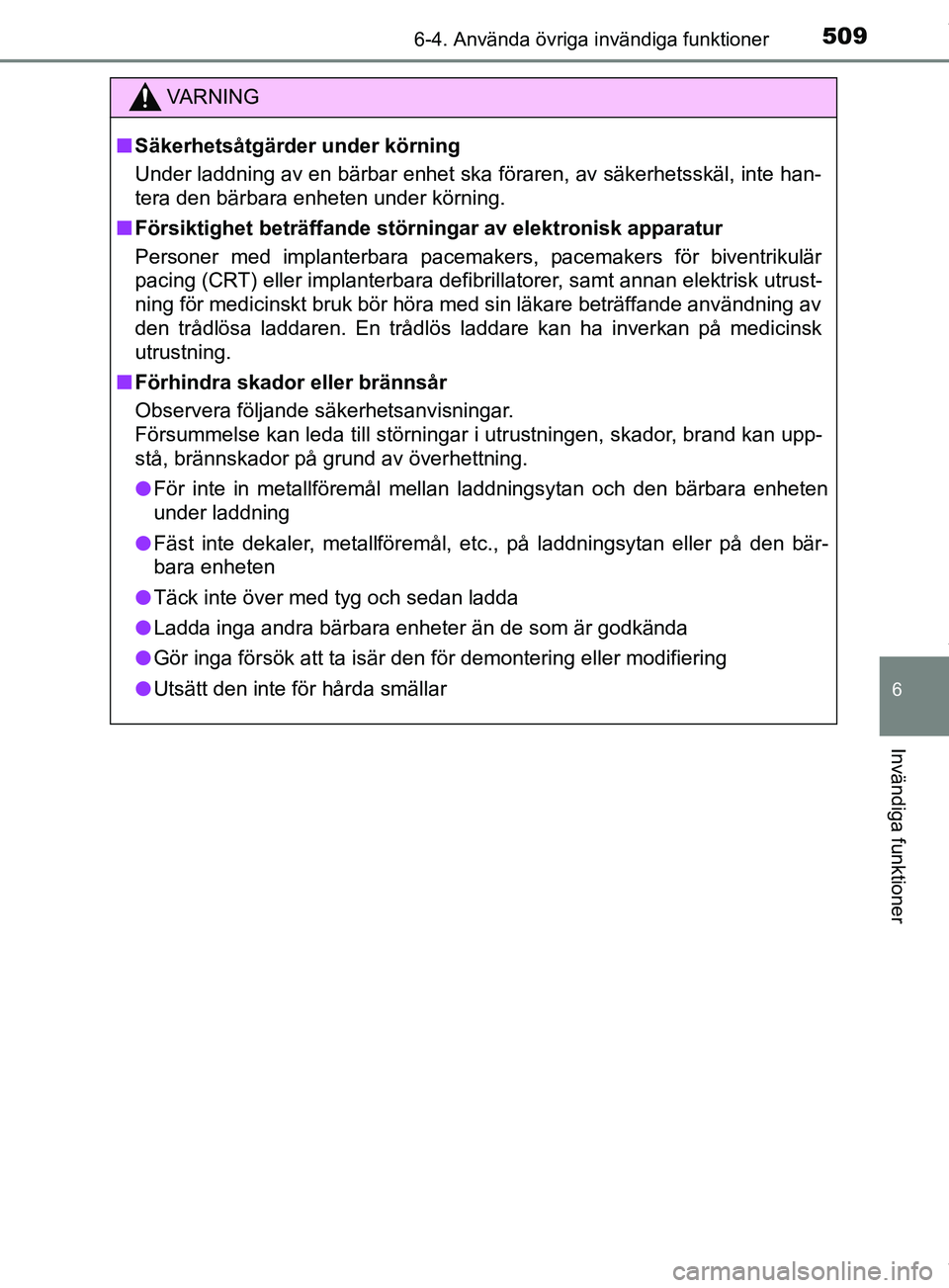

VARNING
n Säkerhetsåtgärder under körning
Under laddning av en bärbar enhet ska föraren, av säkerhetsskäl, inte han-
tera den bärbara enheten under körning.
n Försiktighet beträffande störningar av elektronisk apparatur
Personer med implanterbara pacemakers, pacemakers för biventrikulär
pacing (CRT) eller implanterbara defibrillatorer, samt annan elektrisk utrust-
ning för medicinskt bruk bör höra med sin läkare beträffande användning av
den trådlösa laddaren. En trådlös laddare kan ha inverkan på medicinsk
utrustning.
n Förhindra skador eller brännsår
Observera följande säkerhetsanvisningar.
Försummelse kan leda till störningar i utrustningen, skador, brand kan upp-
stå, brännskador på grund av överhettning.
l För inte in metallföremål mellan laddningsytan och den bärbara enheten
under laddning
l Fäst inte dekaler, metallföremål, etc., på laddningsytan eller på den bär-
bara enheten
l Täck inte över med tyg och sedan ladda
l Ladda inga andra bärbara enheter än de som är godkända
l Gör inga försök att ta isär den för demontering eller modifiering
l Utsätt den inte för hårda smällar
OM47C99SE.book Page 509 Tuesday, July 17, 2018 12:40 PM

510
OM47C99SE
6-4. Använda övriga invändiga funktioner

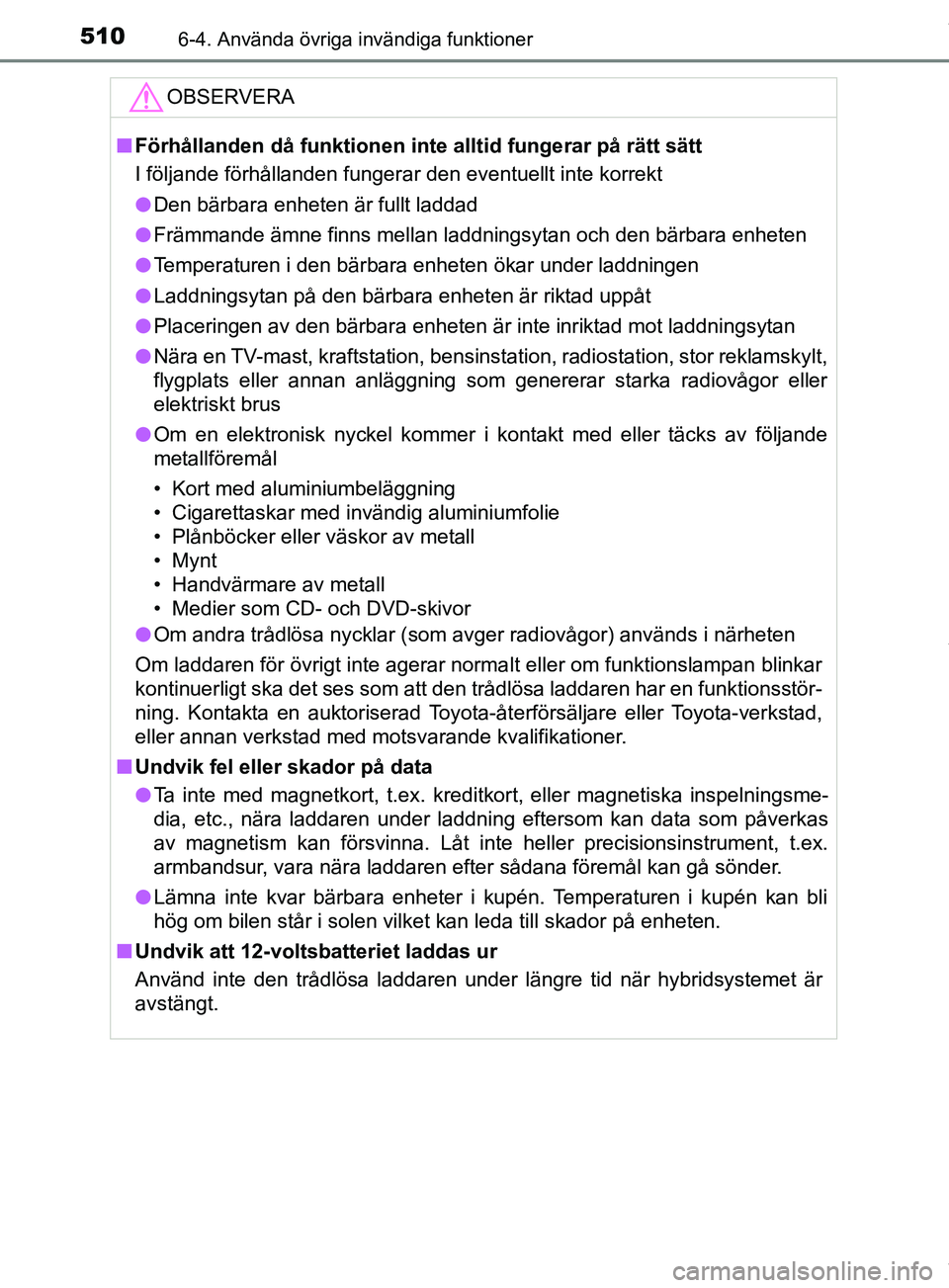

OBSERVERA
nFörhållanden då funktionen inte alltid fungerar på rätt sätt
I följande förhållanden fungerar den eventuellt inte korrekt
l Den bärbara enheten är fullt laddad
l Främmande ämne finns mellan laddningsytan och den bärbara enheten
l Temperaturen i den bärbara enheten ökar under laddningen
l Laddningsytan på den bärbara enheten är riktad uppåt
l Placeringen av den bärbara enheten är inte inriktad mot laddningsytan
l Nära en TV-mast, kraftstation, bensinstation, radiostation, stor reklamskylt,
flygplats eller annan anläggning som genererar starka radiovågor eller
elektriskt brus
l Om en elektronisk nyckel kommer i kontakt med eller täcks av följande
metallföremål
• Kort med aluminiumbeläggning
• Cigarettaskar med invändig aluminiumfolie
• Plånböcker eller väskor av metall
• Mynt
• Handvärmare av metall
• Medier som CD- och DVD-skivor
l Om andra trådlösa nycklar (som avger radiovågor) används i närheten
Om laddaren för övrigt inte agerar norma lt eller om funktionslampan blinkar
kontinuerligt ska det ses som att den trådlösa laddaren har en funktionsstör-
ning. Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande kvalifikationer.
n Undvik fel eller skador på data
l Ta inte med magnetkort, t.ex. kreditkort, eller magnetiska inspelningsme-
dia, etc., nära laddaren under laddning eftersom kan data som påverkas
av magnetism kan försvinna. Låt inte heller precisionsinstrument, t.ex.
armbandsur, vara nära laddaren efter sådana föremål kan gå sönder.
l Lämna inte kvar bärbara enheter i kupén. Temperaturen i kupén kan bli
hög om bilen står i solen vilket kan leda till skador på enheten.
n Undvik att 12-voltsbatteriet laddas ur
Använd inte den trådlösa laddaren under längre tid när hybridsystemet är
avstängt.
OM47C99SE.book Page 510 Tuesday, July 17, 2018 12:40 PM

5116-4. Använda övriga invändiga funktioner
OM47C99SE
6
Invändiga funktioner

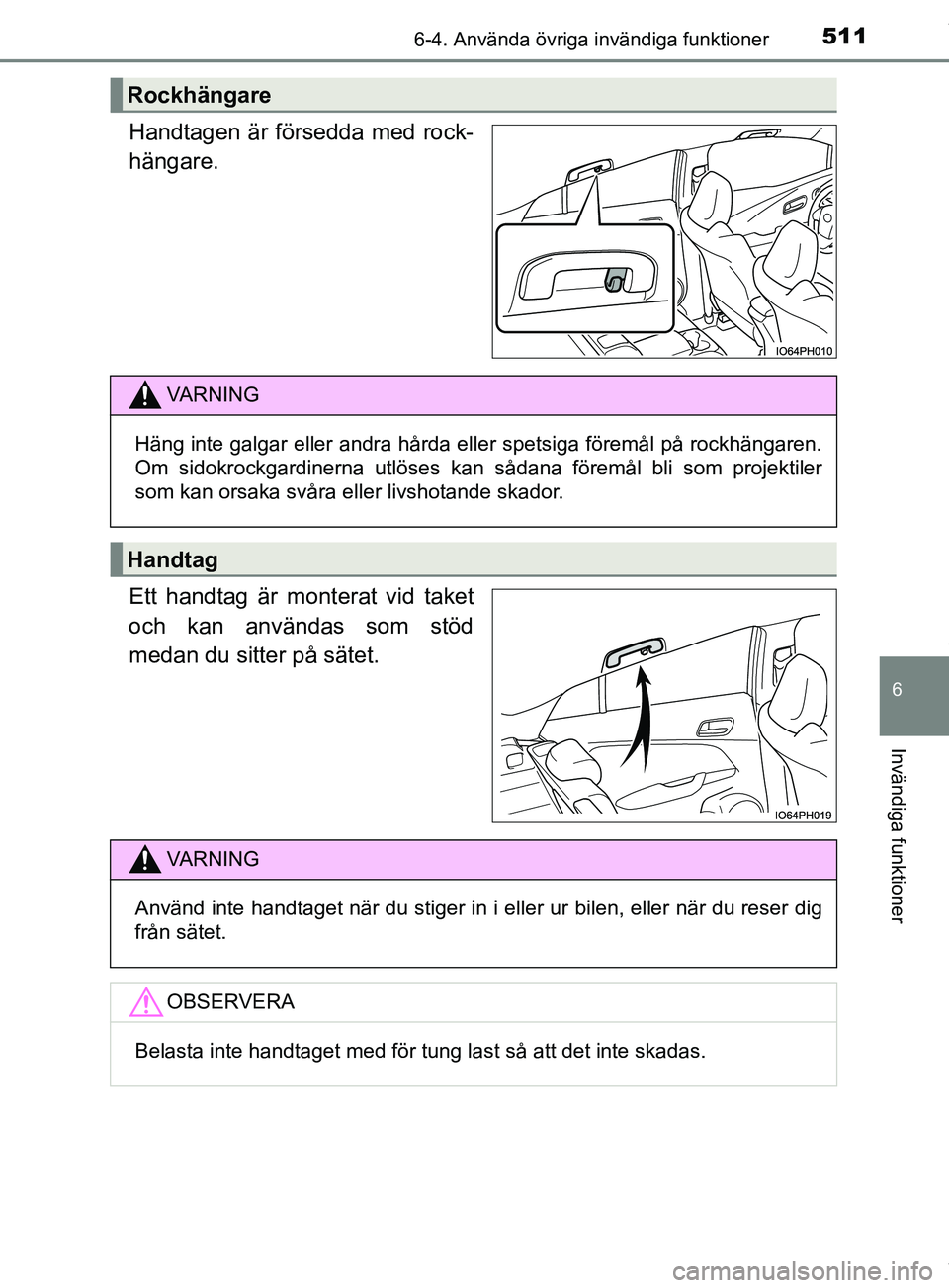

Handtagen är försedda med rock-
hängare.
Ett handtag är monterat vid taket
och kan användas som stöd
medan du sitter på sätet.
Rockhängare
VARNING
Häng inte galgar eller andra hårda eller spetsiga föremål på rockhängaren.
Om sidokrockgardinerna utlöses kan sådana föremål bli som projektiler
som kan orsaka svåra eller livshotande skador.
Handtag
VARNING
Använd inte handtaget när du stiger in i eller ur bilen, eller när du reser dig
från sätet.
OBSERVERA
Belasta inte handtaget med för tung last så att det inte skadas.
OM47C99SE.book Page 511 Tuesday, July 17, 2018 12:40 PM

512
OM47C99SE
6-4. Använda övriga invändiga funktioner
