2018 TOYOTA PRIUS PLUG-IN HYBRID Bruksanvisningar (in Swedish)

3535-5. Använda förarstödssystemen
OM47C99SE
5
Körning
LDA (Aktiv körfilsvarning med
styrningskontroll)
Vid körning på motorvägar med vita (gula) körfältsmarkeringar larmar
den här funktionen föraren om bilen lämnar sitt körfält och ger assis-
tans genom att vrida ratten för att hålla bilen i sitt körfält.
Med kamerasensorn på vindru-
tans övre del känner LDA-syste-
met av synliga vita (gula) linjer.
uFunktionen körfilsvarning
Om systemet fastställer att bilen
håller på att lämna sitt körfält
visas en varning på informations-
displayen och en varningssum-
mer hörs för att påkalla förarens
uppmärksamhet.
Om varningssummern hörs ska
du kontrollera situationen på
vägen och försiktigt vrida ratten
för att styra bilen tillbaka till kör-
fältets mitt.
Sammanfattning av funktioner
Funktioner i LDA-systemet
OM47C99SE.book Page 353 Tuesday, July 17, 2018 12:40 PM

3545-5. Använda förarstödssystemen
OM47C99SE
uFunktionen styrningskontroll
Om systemet fastställer att
bilen håller på att lämna sitt kör-
fält assisterar det efter behov
genom att ge ratten korta vrid-
ningar under kort tid för att hålla
bilen i sitt körfält.
Om systemet känner av att rat-
ten inte har vridits under en fast-
ställd tid, eller om ratten inte
hålls i ett stadigt grepp visas en
varning på informationsdis-
playen varpå funktionen stängs
tillfälligt av.
uVingelvarning, funktion
Om bilen upprepade gånger
kränger eller verkar lämna sitt
körfält hörs varningssummern
och ett meddelande visar på
informationsdisplayen för att
påkalla förarens uppmärksam-
het.
OM47C99SE.book Page 354 Tuesday, July 17, 2018 12:40 PM

3555-5. Använda förarstödssystemen
OM47C99SE
5
Körning

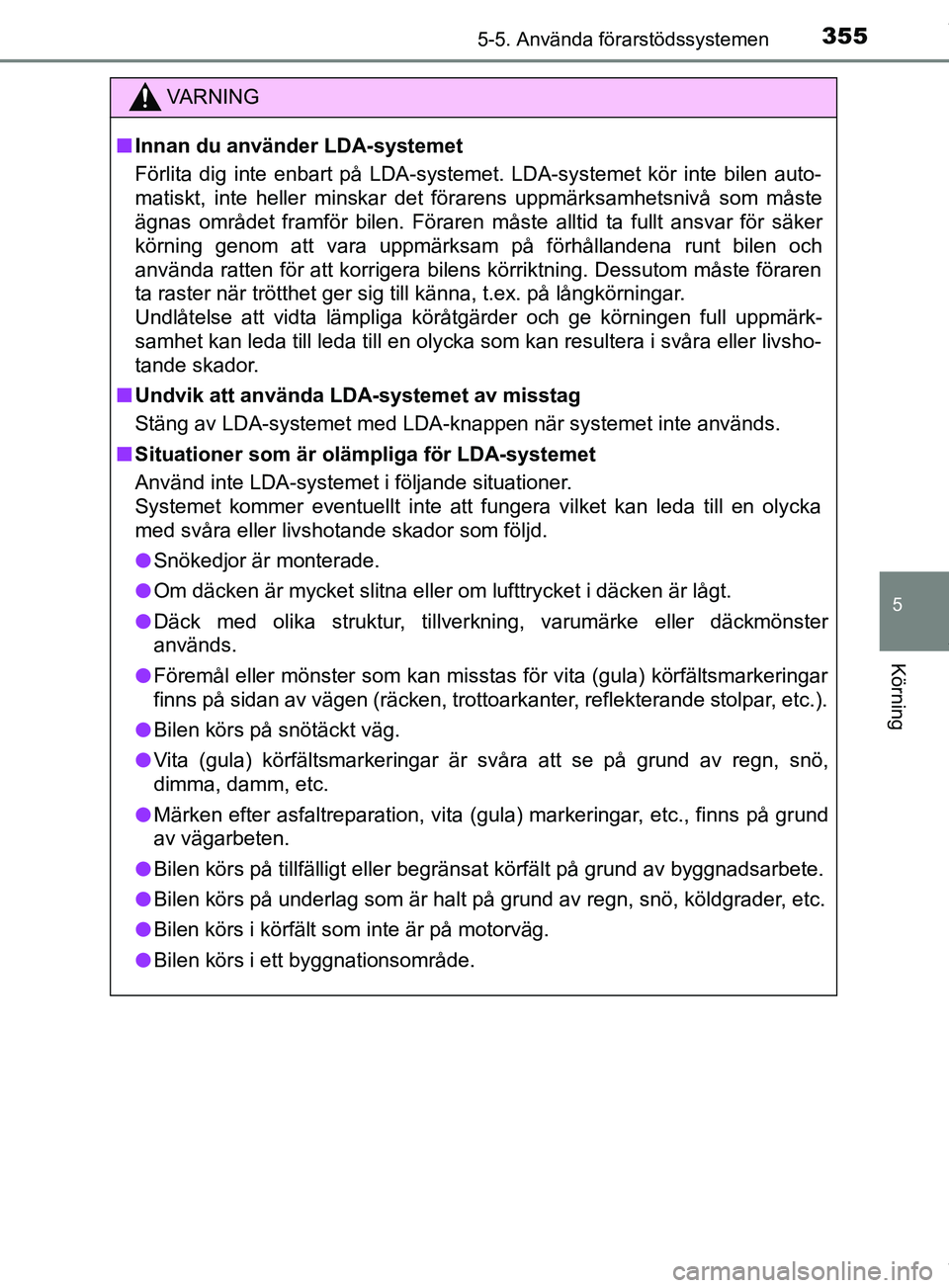

VARNING
n Innan du använder LDA-systemet
Förlita dig inte enbart på LDA-systemet. LDA-systemet kör inte bilen auto-
matiskt, inte heller minskar det förarens uppmärksamhetsnivå som måste
ägnas området framför bilen. Föraren måste alltid ta fullt ansvar för säker
körning genom att vara uppmärksam på förhållandena runt bilen och
använda ratten för att korrigera bilens körriktning. Dessutom måste föraren
ta raster när trötthet ger sig till känna, t.ex. på långkörningar.
Undlåtelse att vidta lämpliga köråtgärder och ge körningen full uppmärk-
samhet kan leda till leda till en olycka som kan resultera i svåra eller livsho-
tande skador.
n Undvik att använda LDA-systemet av misstag
Stäng av LDA-systemet med LDA-knappen när systemet inte används.
n Situationer som är olämpliga för LDA-systemet
Använd inte LDA-systemet i följande situationer.
Systemet kommer eventuellt inte att fungera vilket kan leda till en olycka
med svåra eller livshotande skador som följd.
l Snökedjor är monterade.
l Om däcken är mycket slitna eller om lufttrycket i däcken är lågt.
l Däck med olika struktur, tillverkning, varumärke eller däckmönster
används.
l Föremål eller mönster som kan misstas för vita (gula) körfältsmarkeringar
finns på sidan av vägen (räcken, trottoarkanter, reflekterande stolpar, etc.).
l Bilen körs på snötäckt väg.
l Vita (gula) körfältsmarkeringar är svåra att se på grund av regn, snö,
dimma, damm, etc.
l Märken efter asfaltreparation, vita (gula) markeringar, etc., finns på grund
av vägarbeten.
l Bilen körs på tillfälligt eller begränsat körfält på grund av byggnadsarbete.
l Bilen körs på underlag som är halt på grund av regn, snö, köldgrader, etc.
l Bilen körs i körfält som inte är på motorväg.
l Bilen körs i ett byggnationsområde.
OM47C99SE.book Page 355 Tuesday, July 17, 2018 12:40 PM

3565-5. Använda förarstödssystemen
OM47C99SE
Tryck på LDA-knappen för att
sätta på systemet.
Indikeringslampan till LDA tänds
och ett varningsmeddelande visas
på informationsdisplayen.
Tryck en gång till på LDA-knappen
för att stänga av systemet.
När LDA-systemet har satts på
eller stängts av fortsätter LDA-sys-
temet i samma läge nästa gång
hybridsystemet startas.
VARNING
n Undvik funktionsstörning i LDA-systemet och att det används av miss-
tag
l Gör inga anpassningar av strålkastarna och placera inga dekaler på strål-
kastarnas yta.
l Gör ingen ändring i bilens fjädring. Om delar behöver bytas i hjulupphäng-
ningen ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer och utrust-
ning.
l Montera eller placera inga föremål på motorhuv eller grill. Montera inte
heller grillskydd (viltskydd eller dylikt).
l Om vindrutan måste repareras ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
Koppla in LDA-systemet
OM47C99SE.book Page 356 Tuesday, July 17, 2018 12:40 PM

3575-5. Använda förarstödssystemen
OM47C99SE
5
Körning
LDA, indikator
Tänds när LDA-systemet är
aktivt.
Indikator till styrningskontroll
och display för funktionen för
rattassistans.
När rattassistansen i styrnings-
kontrollen är aktiverad tänds in-
dikatorn och funktionsdisplayen
på informationsdisplayen slås
på.
Funktionen körfilsvarning, display
Visas när informationsdisplayen ändras till skärmen .
( sid. 225)
Indikeringar på kombinationsinstrumentet
1
2
3
Ytan i visade vita linjer är vitYtan i visade vita linjer är svart
Indikerar att systemet känner av
vita (gula) linjer. Om bilen lämnar
sitt körfält blinka r de vita linjerna,
som visas på bilens sida, med gult
sken. Indikerar att systemet inte kan
känna av vita (gula) linjer, eller
att det har stängts av tillfälligt.
OM47C99SE.book Page 357 Tuesday, July 17, 2018 12:40 PM

3585-5. Använda förarstödssystemen
OM47C99SE
nDriftsvillkor för respektive funktion
lFunktionen körfilsvarning
Den här funktionen aktiveras om samtliga nedanstående förutsättningar
uppfylls.
• LDA är påslagen.
• Bilens hastighet är minst cirka 50 km/tim.
• Systemet känner av vita (gula) körfältsmarkeringar.
• Körfältets bredd är minst cirka 3 m.
• Körriktningsvisaren används inte.
• Bilen körs på en rak väg eller i en svag kurva med en radie på över cirka
150 m.
• Inga systemstörningar känns av. ( sid. 361)
l Funktionen styrningskontroll
Den här funktionen aktiveras när samtliga följande förutsättningar uppfylls,
utöver driftsförutsättningarna för funktionen för körfilsvarning.
• Inställningen för ”LDA STEERING ASSIST MODE” i på
informationsdisplayen är ”On”. ( sid. 226)
• Bilen varken accelereras eller bromsas in till minst ett fastställt värde.
• Ratten används inte med en kraft som är lämplig för filbyte.
• ABS, VSC, TRC och PCS är inte aktiva.
• TRC eller VSC är inte avstängda.
• Varning för inga händer på ratten visas inte. ( sid. 359)
l Vingelvarning, funktion
Den här funktionen aktiveras om samtliga nedanstående förutsättningar
uppfylls.
• Inställningen för (”Lane Sway Warning Status”) i skärmen
på informationsdisplayen är ”On”. ( sid. 226)
• Bilens hastighet är minst cirka 50 km/tim.
• Körfältets bredd är minst cirka 3 m.
• Inga systemstörningar känns av. ( sid. 361)
OM47C99SE.book Page 358 Tuesday, July 17, 2018 12:40 PM

3595-5. Använda förarstödssystemen
OM47C99SE
5
Körning
nTillfällig avstängning av funktioner
Om driftsförutsättningarna inte längre är uppfyllda stängs funktionen eventu-
ellt av temporärt. När driftsförutsättningarna uppfylls igen återställs funktionen
automatiskt. ( sid. 358)
n Funktionen styrningskontroll
Beroende på bilens hastighet, körfilsläget, vägens skick, etc., känner föraren
eventuellt inte av att funktionen är aktiv, eller funktionen kanske inte är aktive-
rad alls.
n Funktionen körfilsvarning
Varningssummern kan vara svår att höra på grund av buller från vägen, ljud-
anläggningen, etc.
n Varning för inga händer på ratten
Om systemet fastställer att föraren har tagit händerna från ratten medan styr-
ningskontrollen är aktiverad visas ett varningsmeddelande på informations-
displayen.
Om föraren fortsätter att inte ha händerna på ratten visas ett varningsmedde-
lande och funktionen stängs tillfälligt av. Denna varning fungerar på samma
sätt när föraren kontinuerligt endast använder ratten med små vridningar.
Beroende på vägens skick stängs funktionen eventuellt inte av.
n Vita (gula) filmarkeringar fi nns endast på vägens ena sida
LDA-systemet kan inte användas på sidan där vita (gula) körfältsmarkeringar
inte kunde kännas av.
OM47C99SE.book Page 359 Tuesday, July 17, 2018 12:40 PM

3605-5. Använda förarstödssystemen
OM47C99SEn
Förhållanden då funktionen eventuellt inte alltid fungerar på rätt sätt
I följande situationer känner kamerasensorn eventuellt inte av vita (gula) kör-
fältsmarkeringar, och vissa funktioner fungerar då inte normalt.
lDet förekommer skuggor på vägen som löper parallellt med de vita (gula)
körfältsmarkeringarna, eller som täcker dem.
l Bilen körs ett område utan vita (gula) körfältsmarkeringar, t.ex. framför en
vägtull, en biljettkontroll, eller vid en vägkorsning.
l De vita (gula) körfältsmarkeringarna är trasiga, det förekommer upphöjda
kantmarkeringar eller stenar.
l De vita (gula) körfältsmarkeringarna syns inte eller är svåra att upptäcka på
grund av sand, etc.
l Bilen körs på vägbana som blivit våt av regn, stillastående vatten, etc.
l Körfältsmarkeringar är gula (som kan vara svårare att upptäcka än de som
är vita).
l De vita (gula) körfältsmarkeringar na löper tvärs över trottoarkant, etc.
l Bilen körs på en ljus yta, t.ex. betong.
l Bilen körs på yta som är ljus på grund av reflekterande ljus, etc.
l Bilen körs i ett område där ljusets styrka plötsligt ändras, t.ex. vid infart i och
utfart från tunnlar
l Ljus från mötande fordons strålkastare, solen, etc., lyser in i kameran.
l Bilen körs där vägen delar sig, vägar går samman, etc.
l Bilen körs på en sluttning.
l Bilen körs på en väg som lutar åt höger eller vänster, eller på en slingrande
väg.
l Bilen körs på en obelagd eller ojämn väg.
l Bilen körs runt en snäv kurva.
l Körfältet är extremt brett eller smalt.
l Bilen lutar starkt om den är tungt lastad med bagage, eller har felaktigt luft-
tryck i däcken.
l Avståndet till framförvarande fordon är mycket kort.
l Bilen rör sig uppåt och nedåt under körning på grund av vägens skick
(dåliga vägar, eller skarvar i vägen).
l Strålkastarglasen är smutsiga och avger svagt ljus i mörker, eller belys-
ningsaxeln har ändrats.
l Bilen träffas av en sidvind.
l Bilen har just gjort filbyte eller kört tvärs över en korsning.
l Vinterdäck är monterade.
OM47C99SE.book Page 360 Tuesday, July 17, 2018 12:40 PM
