2018 TOYOTA HILUX Betriebsanleitungen (in German)

4976-1. Verwenden von Klimaanlage und Scheibenheizung
6
Innenraumausstattung
HILUX_OM_OM71271M_(EM)
■Ändern des Luftverteilungs-Modus
Drücken Sie , um die
Luftauslässe umzuschalten.
Die verwendeten Luftauslässe wer-
den bei jedem Tastendruck umge-
schaltet.
Luft strömt in den oberen
Bereich.
Luft strömt in den oberen
Bereich und in den Fußraum.
Luft strömt hauptsächlich in den
Fußraum.
Luft strömt in den Fußraum und die Windschutzscheibenbeheizung ist
in Betrieb.
Drücken Sie .
Die Entfeuchtungsfunktion wird aktiviert. Luftauslässe und Gebläsestufe
werden automatisch entsprechend der eingestellten Temperatur ange-
passt.
Drehen Sie im Uhrzeigersinn (warm) oder gegen den Uhrzeigersinn
(kühl), um die Temperatur einzustellen.
Drücken Sie .
Bei jedem Drücken von wird die Kühl- und Entfeuchtungsfunktion ein- bzw.
ausgeschaltet.
Um den Betrieb zu stoppen, drücken Sie .
■Kontrollleuchte für den Automatik-Modus
Wenn die Gebläsestufe oder der Luftverteilungs-Modus eingestellt wird,
erlischt die Kontrollleuchte für den Automatik-Modus. Die übrigen Funktio-
nen, die nicht manuell eingestellt wurden, bleiben jedoch im Automatik-
Modus.
1
2
3
Verwenden des Automatik-Modus
4
1
2
3

4986-1. Verwenden von Klimaanlage und Scheibenheizung
HILUX_OM_OM71271M_(EM)■

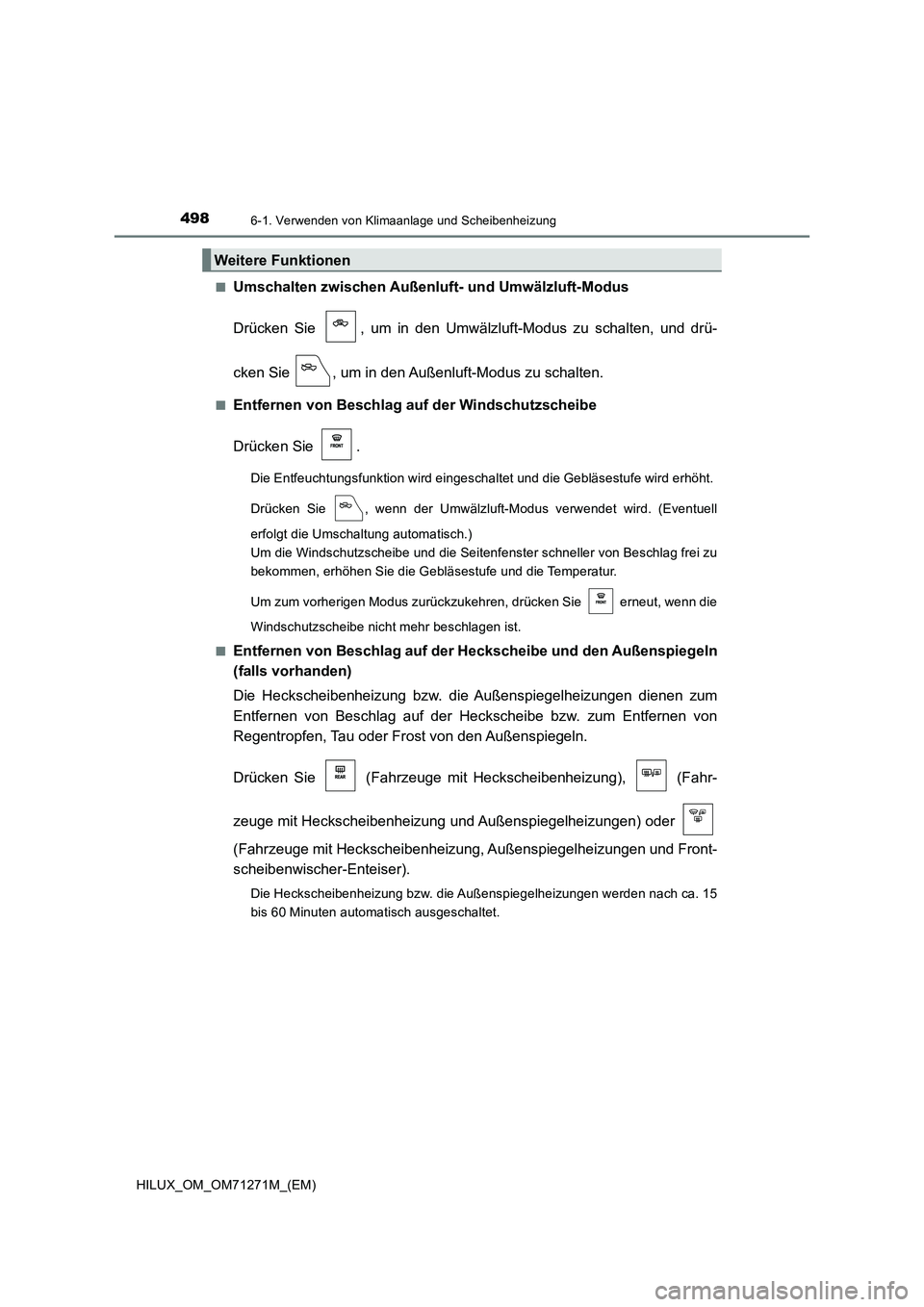

Umschalten zwischen Außenluft- und Umwälzluft-Modus
Drücken Sie , um in den Umwälzluft-Modus zu schalten, und drü-
cken Sie , um in den Außenluft-Modus zu schalten.
■Entfernen von Beschlag auf der Windschutzscheibe
Drücken Sie .
Die Entfeuchtungsfunktion wird eingeschaltet und die Gebläsestufe wird erhöht.
Drücken Sie , wenn der Umwälzluft-Modus verwendet wird. (Eventuell
erfolgt die Umschaltung automatisch.)
Um die Windschutzscheibe und die Seitenfenster schneller von Beschlag frei zu
bekommen, erhöhen Sie die Gebläsestufe und die Temperatur.
Um zum vorherigen Modus zurückzukehren, drücken Sie erneut, wenn die
Windschutzscheibe nicht mehr beschlagen ist.
■
Entfernen von Beschlag auf der Heckscheibe und den Außenspiegeln
(falls vorhanden)
Die Heckscheibenheizung bzw. die Außenspiegelheizungen dienen zum
Entfernen von Beschlag auf der Heckscheibe bzw. zum Entfernen von
Regentropfen, Tau oder Frost von den Außenspiegeln.
Drücken Sie (Fahrzeuge mit Heckscheibenheizung), (Fahr-
zeuge mit Heckscheibenheizung und Außenspiegelheizungen) oder
(Fahrzeuge mit Heckscheibenheizung, Außenspiegelheizungen und Front-
scheibenwischer-Enteiser).
Die Heckscheibenheizung bzw. die Außenspiegelheizungen werden nach ca. 15
bis 60 Minuten automatisch ausgeschaltet.
Weitere Funktionen

4996-1. Verwenden von Klimaanlage und Scheibenheizung
6
Innenraumausstattung
HILUX_OM_OM71271M_(EM)■
Frontscheibenwischer-Enteiser (falls vorhanden)
Diese Funktion dient der Verhütung von Eisbildung auf der Windschutz-
scheibe und den Wischerblättern.
Drücken Sie .
Der Frontscheibenwischer-Enteiser schaltet sich nach ca. 15 bis 60 Minuten
automatisch aus.
■
Zusatzheizung (falls vorhanden)
Diese Funktion dient zum Erwärmen des Motorkühlmittels, zum schnelle-
ren Heizen des Innenraums bei kaltem Wetter und zum Warmhalten des
Innenraums.
Drücken Sie den Schalter, um die
Zusatzheizung ein- bzw. auszu-
schalten.
Wenn Sie den Schalter nicht aus-
schalten, kann die Motordrehzahl
nach dem Starten des Motors
erhöht werden.

5006-1. Verwenden von Klimaanlage und Scheibenheizung
HILUX_OM_OM71271M_(EM)■

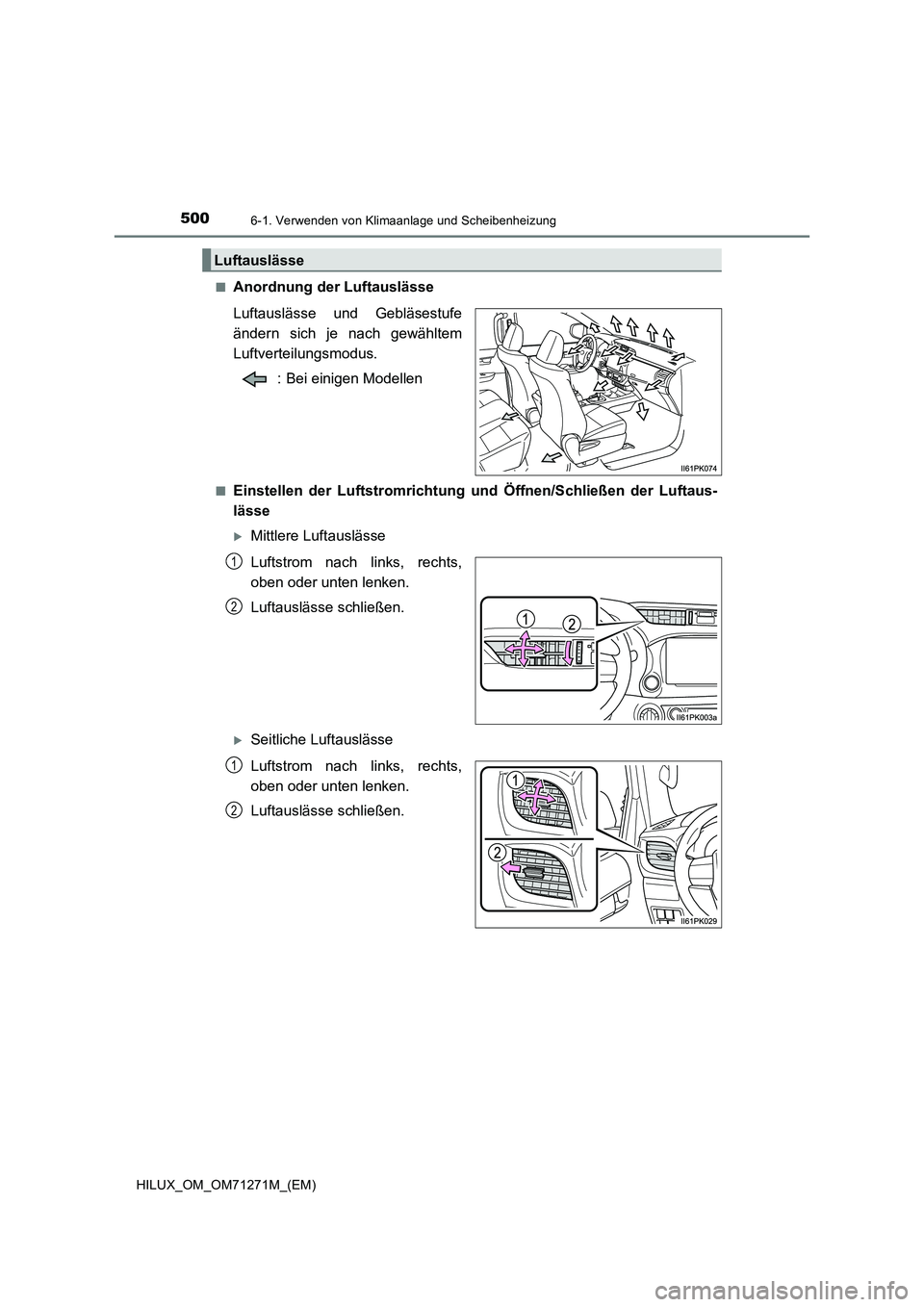

Anordnung der Luftauslässe
Luftauslässe und Gebläsestufe
ändern sich je nach gewähltem
Luftverteilungsmodus.
: Bei einigen Modellen
■Einstellen der Luftstromrichtung und Öffnen/Schließen der Luftaus-
lässe
Mittlere Luftauslässe
Luftstrom nach links, rechts,
oben oder unten lenken.
Luftauslässe schließen.
Seitliche Luftauslässe
Luftstrom nach links, rechts,
oben oder unten lenken.
Luftauslässe schließen.
Luftauslässe
1
2
1
2

5016-1. Verwenden von Klimaanlage und Scheibenheizung
6
Innenraumausstattung
HILUX_OM_OM71271M_(EM)

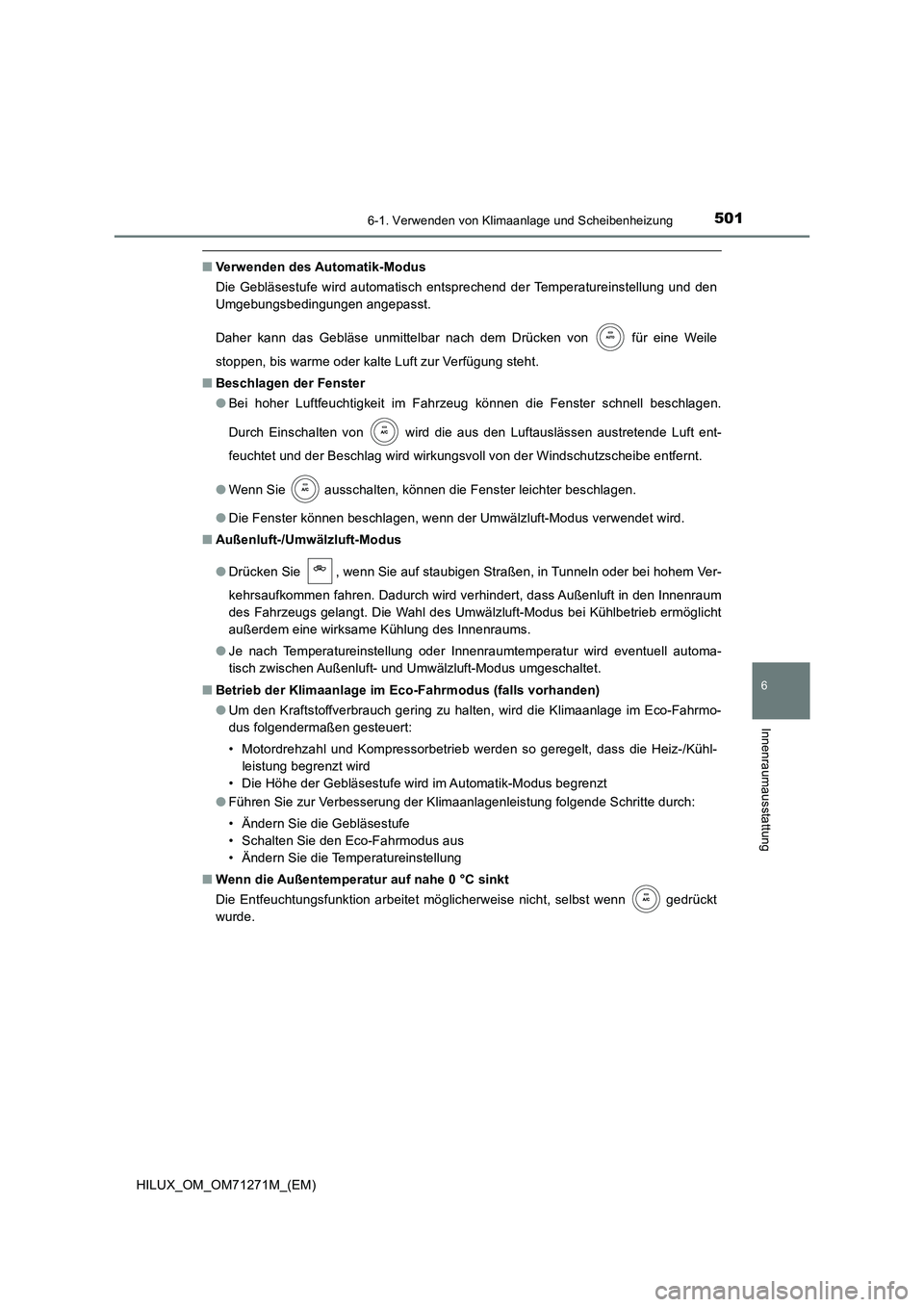

■Verwenden des Automatik-Modus
Die Gebläsestufe wird automatisch entsprechend der Temperatureinstellung und den
Umgebungsbedingungen angepasst.
Daher kann das Gebläse unmittelbar nach dem Drücken von für eine Weile
stoppen, bis warme oder kalte Luft zur Verfügung steht.
■ Beschlagen der Fenster
● Bei hoher Luftfeuchtigkeit im Fahrzeug können die Fenster schnell beschlagen.
Durch Einschalten von wird die aus den Luftauslässen austretende Luft ent-
feuchtet und der Beschlag wird wirkungsvoll von der Windschutzscheibe entfernt.
● Wenn Sie ausschalten, können die Fenster leichter beschlagen.
● Die Fenster können beschlagen, wenn der Umwälzluft-Modus verwendet wird.
■ Außenluft-/Umwälzluft-Modus
● Drücken Sie , wenn Sie auf staubigen Straßen, in Tunneln oder bei hohem Ver-
kehrsaufkommen fahren. Dadurch wird verhindert, dass Außenluft in den Innenraum
des Fahrzeugs gelangt. Die Wahl des Umwälzluft-Modus bei Kühlbetrieb ermöglicht
außerdem eine wirksame Kühlung des Innenraums.
● Je nach Temperatureinstellung oder Innenraumtemperatur wird eventuell automa-
tisch zwischen Außenluft- und Umwälzluft-Modus umgeschaltet.
■ Betrieb der Klimaanlage im Eco-Fahrmodus (falls vorhanden)
● Um den Kraftstoffverbrauch gering zu halten, wird die Klimaanlage im Eco-Fahrmo-
dus folgendermaßen gesteuert:
• Motordrehzahl und Kompressorbetrieb werden so geregelt, dass die Heiz-/Kühl-
leistung begrenzt wird
• Die Höhe der Gebläsestufe wird im Automatik-Modus begrenzt
● Führen Sie zur Verbesserung der Klimaanlagenleistung folgende Schritte durch:
• Ändern Sie die Gebläsestufe
• Schalten Sie den Eco-Fahrmodus aus
• Ändern Sie die Temperatureinstellung
■ Wenn die Außentemperatur auf nahe 0 °C sinkt
Die Entfeuchtungsfunktion arbeitet möglicherweise nicht, selbst wenn gedrückt
wurde.

5026-1. Verwenden von Klimaanlage und Scheibenheizung

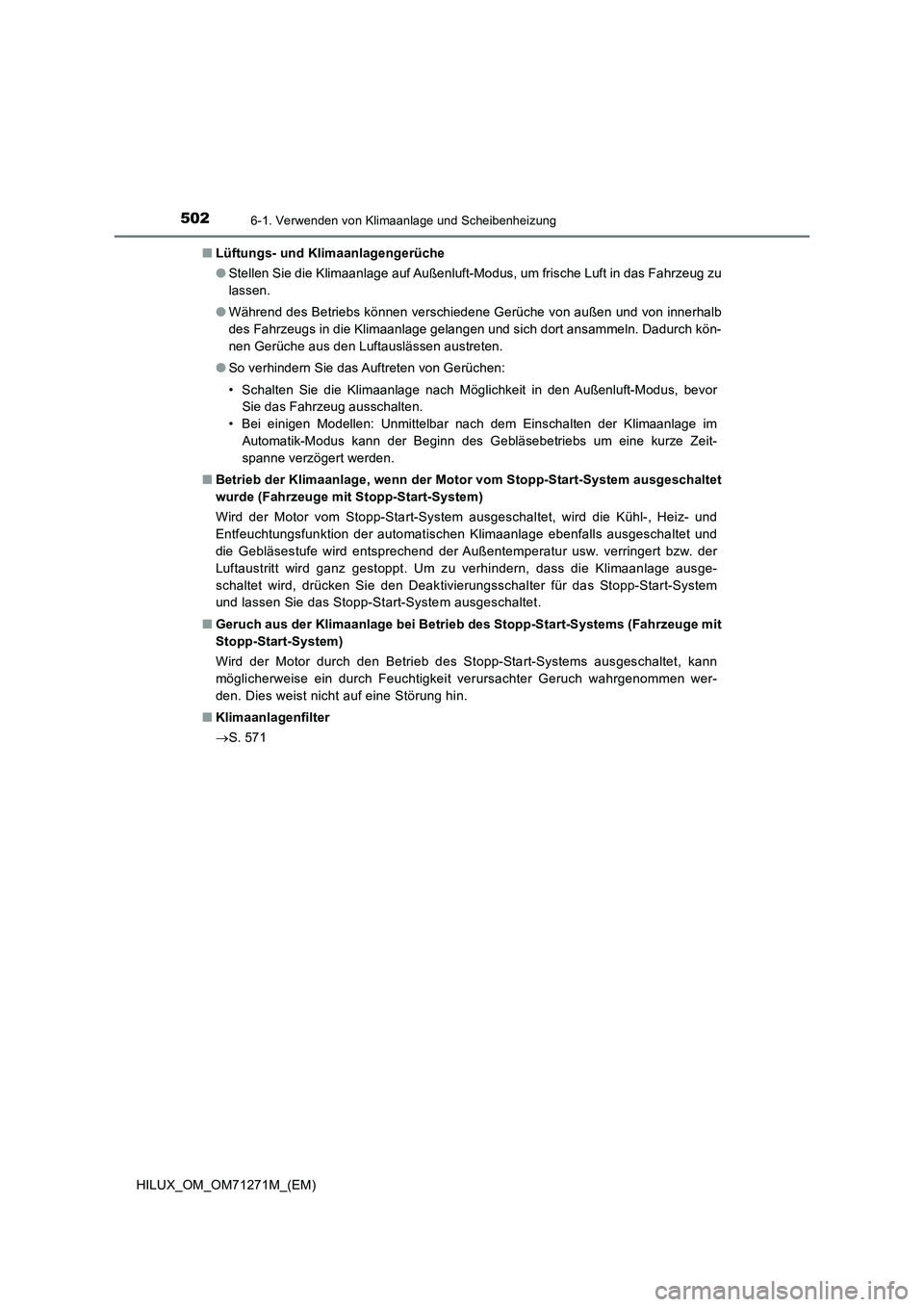

HILUX_OM_OM71271M_(EM)■Lüftungs- und Klimaanlagengerüche
●Stellen Sie die Klimaanlage auf Außenluft-Modus, um frische Luft in das Fahrzeug zu
lassen.
●Während des Betriebs können verschiedene Gerüche von außen und von innerhalb
des Fahrzeugs in die Klimaanlage gelangen und sich dort ansammeln. Dadurch kön-
nen Gerüche aus den Luftauslässen austreten.
●So verhindern Sie das Auftreten von Gerüchen:
• Schalten Sie die Klimaanlage nach Möglichkeit in den Außenluft-Modus, bevor
Sie das Fahrzeug ausschalten.
• Bei einigen Modellen: Unmittelbar nach dem Einschalten der Klimaanlage im
Automatik-Modus kann der Beginn des Gebläsebetriebs um eine kurze Zeit-
spanne verzögert werden.
■Betrieb der Klimaanlage, wenn der Motor vom Stopp-Start-System ausgeschaltet
wurde (Fahrzeuge mit Stopp-Start-System)
Wird der Motor vom Stopp-Start-System ausgeschaltet, wird die Kühl-, Heiz- und
Entfeuchtungsfunktion der automatischen Klimaanlage ebenfalls ausgeschaltet und
die Gebläsestufe wird entsprechend der Außentemperatur usw. verringert bzw. der
Luftaustritt wird ganz gestoppt. Um zu verhindern, dass die Klimaanlage ausge-
schaltet wird, drücken Sie den Deaktivierungsschalter für das Stopp-Start-System
und lassen Sie das Stopp-Start-System ausgeschaltet.
■Geruch aus der Klimaanlage bei Betrieb des Stopp-Start-Systems (Fahrzeuge mit
Stopp-Start-System)
Wird der Motor durch den Betrieb des Stopp-Start-Systems ausgeschaltet, kann
möglicherweise ein durch Feuchtigkeit verursachter Geruch wahrgenommen wer-
den. Dies weist nicht auf eine Störung hin.
■Klimaanlagenfilter
S. 571

5036-1. Verwenden von Klimaanlage und Scheibenheizung
6
Innenraumausstattung

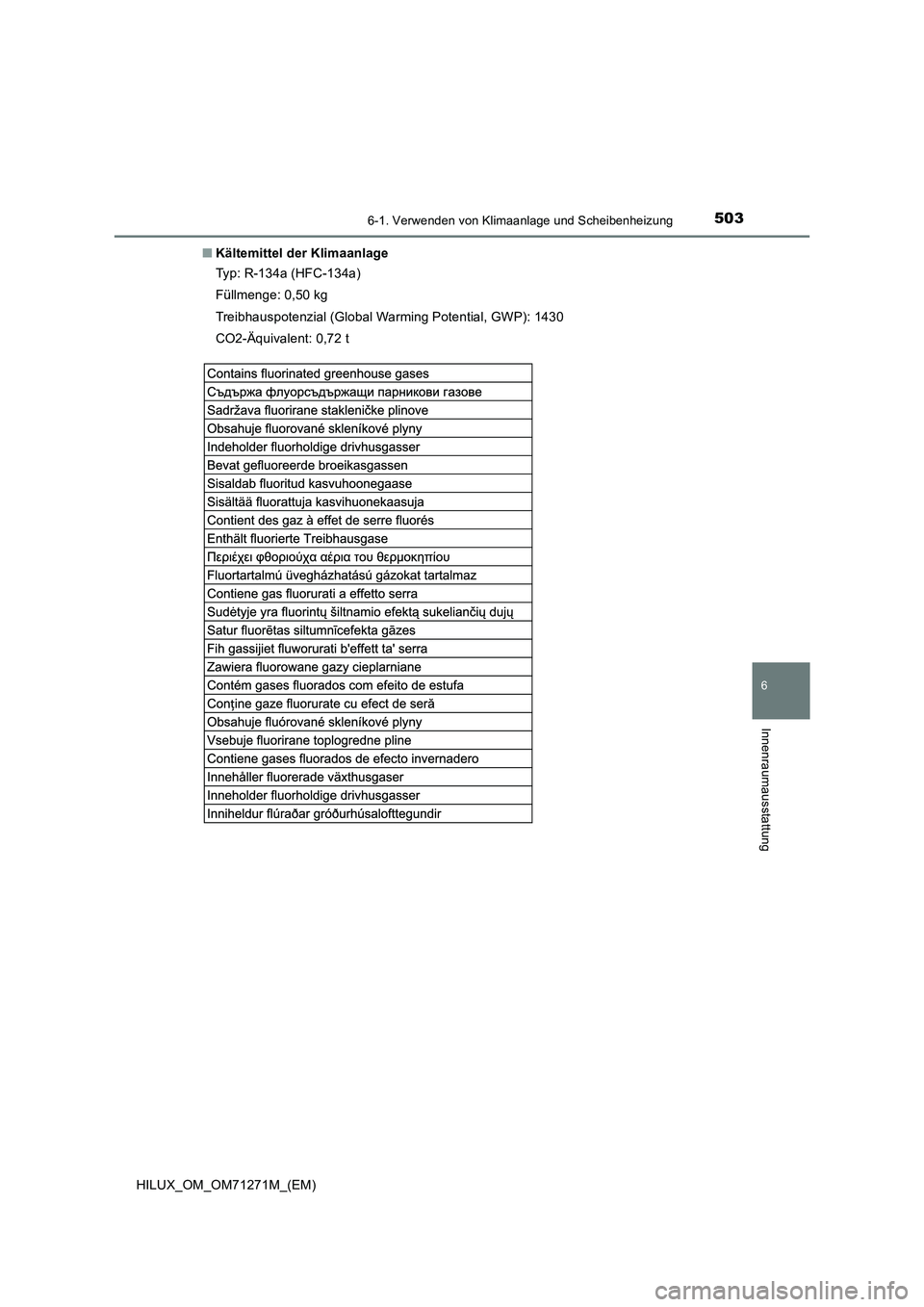

HILUX_OM_OM71271M_(EM)■Kältemittel der Klimaanlage
Typ: R-134a (HFC-134a)
Füllmenge: 0,50 kg
Treibhauspotenzial (Global Warming Potential, GWP): 1430
CO2-Äquivalent: 0,72 t

5046-1. Verwenden von Klimaanlage und Scheibenheizung
HILUX_OM_OM71271M_(EM)

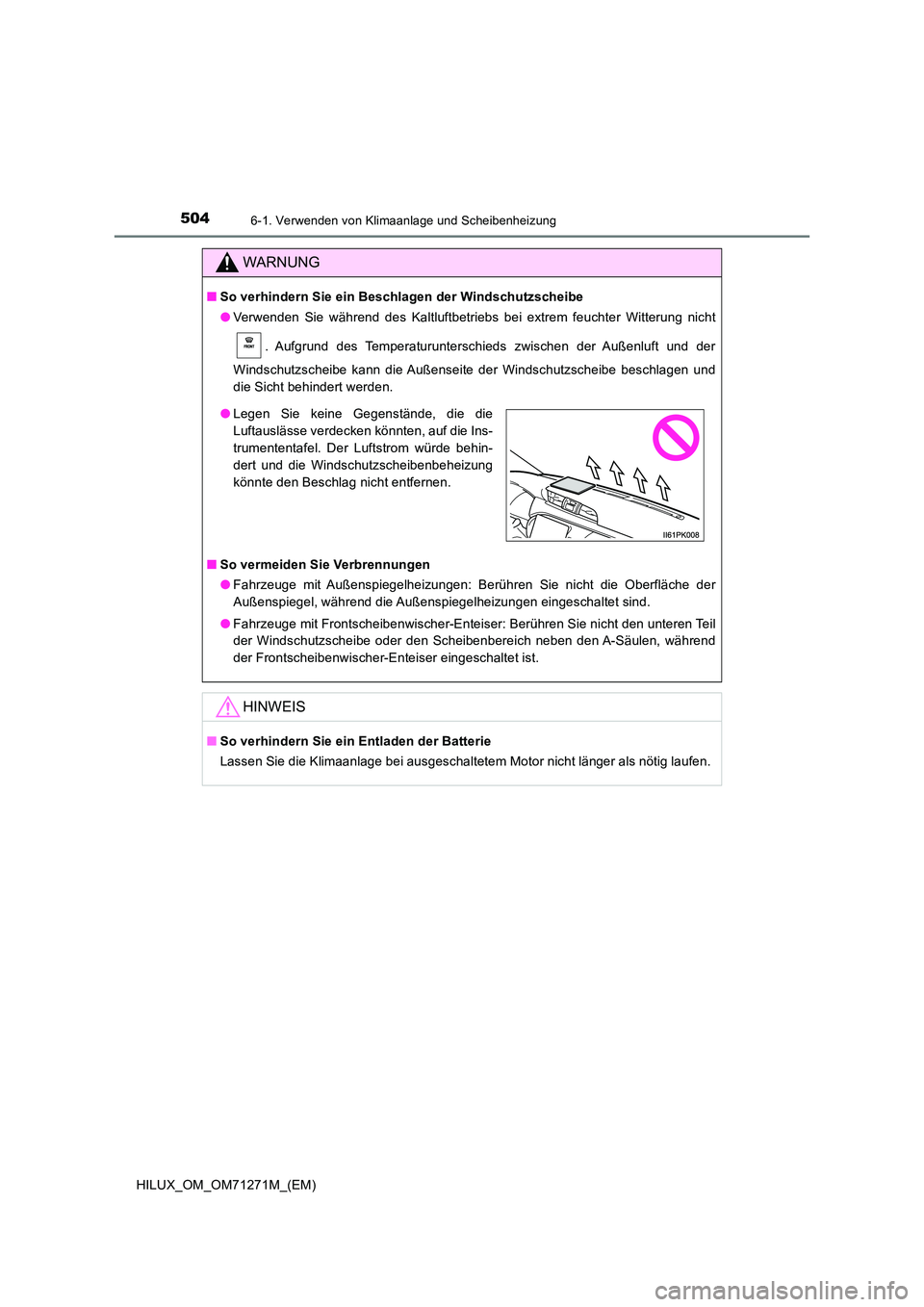

WARNUNG
■So verhindern Sie ein Beschlagen der Windschutzscheibe
● Verwenden Sie während des Kaltluftbetriebs bei extrem feuchter Witterung nicht
. Aufgrund des Temperaturunterschieds zwischen der Außenluft und der
Windschutzscheibe kann die Außenseite der Windschutzscheibe beschlagen und
die Sicht behindert werden.
■ So vermeiden Sie Verbrennungen
● Fahrzeuge mit Außenspiegelheizungen: Berühren Sie nicht die Oberfläche der
Außenspiegel, während die Außenspiegelheizungen eingeschaltet sind.
● Fahrzeuge mit Frontscheibenwischer-Enteiser: Berühren Sie nicht den unteren Teil
der Windschutzscheibe oder den Scheibenbereich neben den A-Säulen, während
der Frontscheibenwischer-Enteiser eingeschaltet ist.
HINWEIS
■ So verhindern Sie ein Entladen der Batterie
Lassen Sie die Klimaanlage bei ausgeschaltetem Motor nicht länger als nötig laufen.
● Legen Sie keine Gegenstände, die die
Luftauslässe verdecken könnten, auf die Ins-
trumententafel. Der Luftstrom würde behin-
dert und die Windschutzscheibenbeheizung
könnte den Beschlag nicht entfernen.
