2018 TOYOTA HILUX Betriebsanleitungen (in German)

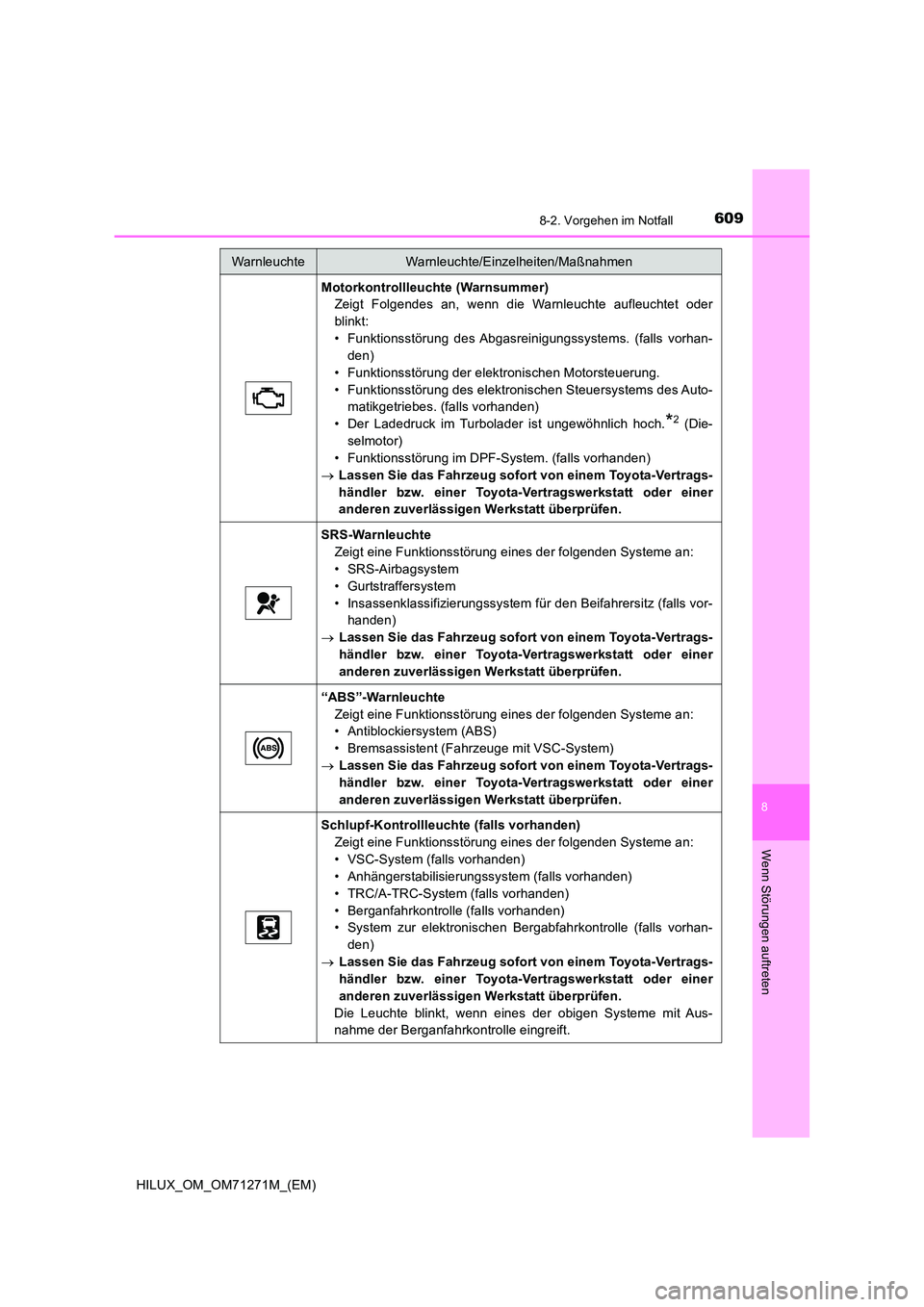

6098-2. Vorgehen im Notfall
HILUX_OM_OM71271M_(EM)
8
Wenn Störungen auftreten
Motorkontrollleuchte (Warnsummer)
Zeigt Folgendes an, wenn die Warnleuchte aufleuchtet oder
blinkt:
• Funktionsstörung des Abgasreinigungssystems. (falls vorhan-
den)
• Funktionsstörung der elektronischen Motorsteuerung.
• Funktionsstörung des elektronischen Steuersystems des Auto-
matikgetriebes. (falls vorhanden)
• Der Ladedruck im Turbolader ist ungewöhnlich hoch.*2 (Die-
selmotor)
• Funktionsstörung im DPF-System. (falls vorhanden)
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
SRS-Warnleuchte
Zeigt eine Funktionsstörung eines der folgenden Systeme an:
• SRS-Airbagsystem
• Gurtstraffersystem
• Insassenklassifizierungssystem für den Beifahrersitz (falls vor-
handen)
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
“ABS”-Warnleuchte
Zeigt eine Funktionsstörung eines der folgenden Systeme an:
• Antiblockiersystem (ABS)
• Bremsassistent (Fahrzeuge mit VSC-System)
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
Schlupf-Kontrollleuchte (falls vorhanden)
Zeigt eine Funktionsstörung eines der folgenden Systeme an:
• VSC-System (falls vorhanden)
• Anhängerstabilisierungssystem (falls vorhanden)
• TRC/A-TRC-System (falls vorhanden)
• Berganfahrkontrolle (falls vorhanden)
• System zur elektronischen Bergabfahrkontrolle (falls vorhan-
den)
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
Die Leuchte blinkt, wenn eines der obigen Systeme mit Aus-
nahme der Berganfahrkontrolle eingreift.
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen

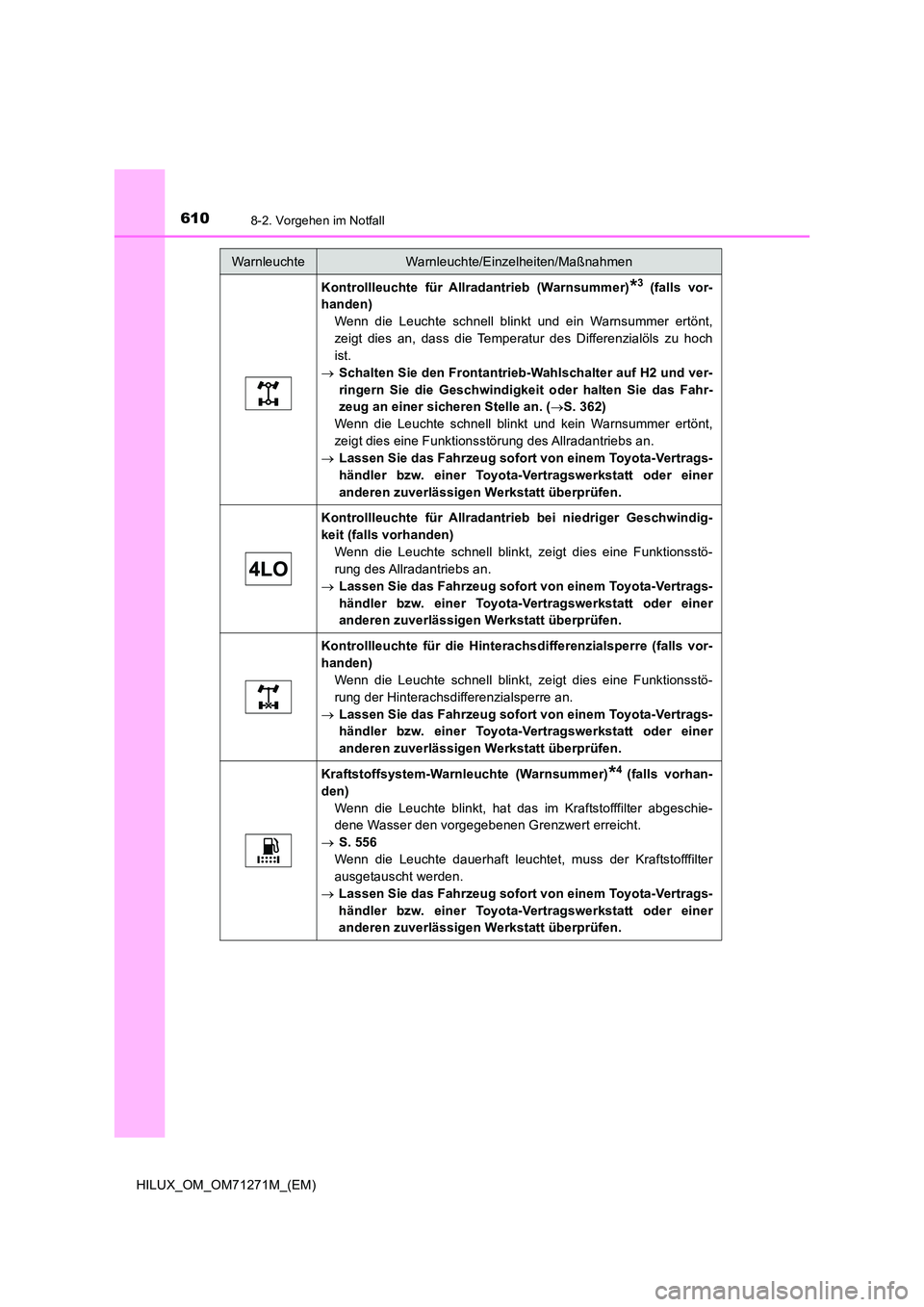

6108-2. Vorgehen im Notfall
HILUX_OM_OM71271M_(EM)
Kontrollleuchte für Allradantrieb (Warnsummer)*3 (falls vor-
handen)
Wenn die Leuchte schnell blinkt und ein Warnsummer ertönt,
zeigt dies an, dass die Temperatur des Differenzialöls zu hoch
ist.
 Schalten Sie den Frontantrieb-Wahlschalter auf H2 und ver-
ringern Sie die Geschwindigkei t oder halten Sie das Fahr-
zeug an einer sicheren Stelle an. ( S. 362)
Wenn die Leuchte schnell blinkt und kein Warnsummer ertönt,
zeigt dies eine Funktionsstörung des Allradantriebs an.
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
Kontrollleuchte für Allradantrieb bei niedriger Geschwindig-
keit (falls vorhanden)
Wenn die Leuchte schnell blinkt, zeigt dies eine Funktionsstö-
rung des Allradantriebs an.
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
Kontrollleuchte für die Hinterachsdifferenzialsperre (falls vor-
handen)
Wenn die Leuchte schnell blinkt, zeigt dies eine Funktionsstö-
rung der Hinterachsdifferenzialsperre an.
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
Kraftstoffsystem-Warnleuchte (Warnsummer)*4 (falls vorhan-
den)
Wenn die Leuchte blinkt, hat das im Kraftstofffilter abgeschie-
dene Wasser den vorgegebenen Grenzwert erreicht.
 S. 556
Wenn die Leuchte dauerhaft leuchtet, muss der Kraftstofffilter
ausgetauscht werden.
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen

6118-2. Vorgehen im Notfall
HILUX_OM_OM71271M_(EM)
8
Wenn Störungen auftreten
Warnleuchte (Warnsummer) für das DPF-System (falls vorhan-
den)
Wenn die Leuchte aufleuchtet, zeigt dies an, dass die im DPF-
Katalysator angesammelte Ablagerungsmenge den vorgegebe-
nen Grenzwert erreicht hat. Der Filter muss regeneriert werden.
 Siehe S. 402.
Wenn die Leuchte schnell blinkt, zeigt dies eine Funktionsstö-
rung des DPF-Systems an.
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
Warnleuchte des Brake-Override-Systems (falls vorhanden)
Die Warnleuchte leuchtet auf, wenn Gas- und Bremspedal
gleichzeitig getreten wurden ( S. 238)
 Lassen Sie das Gaspedal los und treten Sie das Bremspe-
dal.
Wenn die Warnleuchte blinkt, zeigt dies eine Funktionsstörung
des Brake-Override-Systems an.
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
(Blinkt oder leuchtet auf)
PCS-Warnleuchte (falls vorhanden)
Zeigt an, dass eine Funktionsstörung des PCS-Systems (Pre-
Collision System) vorliegt oder dass das System vorübergehend
nicht verfügbar ist, da das Fahrzeug sehr heiß/kalt ist oder der
Bereich rund um einen Frontsensor verschmutzt ist usw.
 Befolgen Sie die auf dem Multi-Informationsdisplay ange-
zeigten Anweisungen. ( S. 331, 616)
Wenn das PCS-System (Pre-Collision System) oder das VSC-
System (elektronisches Stabilitätsprogramm) deaktiviert wird,
leuchtet die PCS-Warnleuchte auf.
 S. 331
LDA-Kontrollleuchte (Warnsummer) (falls bei Fahrzeugen mit
Multi-Informationsdisplay vom Typ B vorhanden)
Zeigt an, dass das LDA-System (Spurwechselwarnung) vorüber-
gehend nicht verfügbar ist oder eine Funktionsstörung erfasst
hat, wenn die Warnleuchte gelb leuchtet und eine Warnmeldung
auf dem Multi-Informationsdisplay angezeigt wird.
 S. 339
Türwarnleuchte (Warnsummer)*5 (falls vorhanden)
Zeigt an, dass eine Tür nicht richtig geschlossen ist
 Stellen Sie sicher, dass alle Türen geschlossen sind.
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen

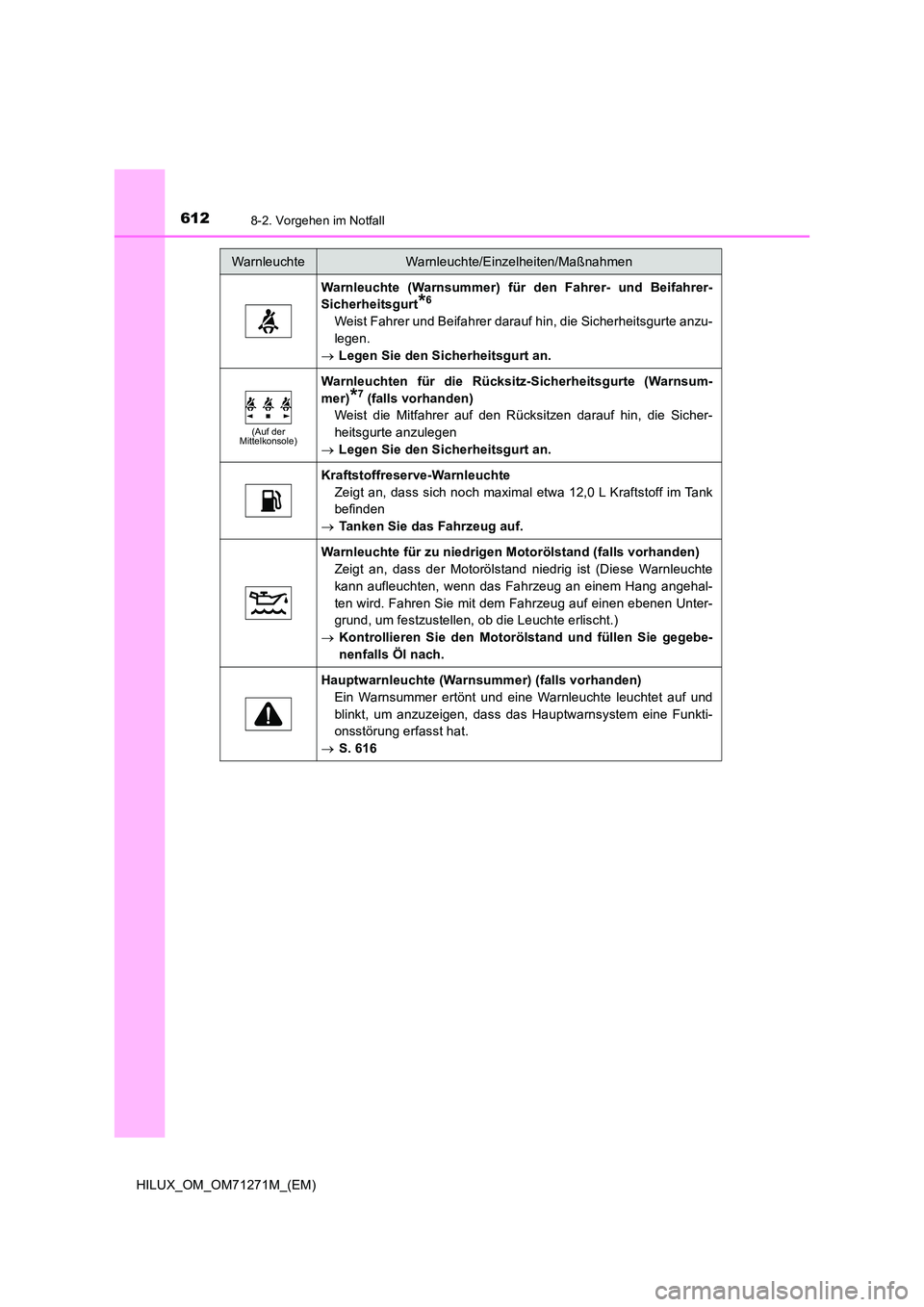

6128-2. Vorgehen im Notfall
HILUX_OM_OM71271M_(EM)
Warnleuchte (Warnsummer) für den Fahrer- und Beifahrer-
Sicherheitsgurt*6
Weist Fahrer und Beifahrer darauf hin, die Sicherheitsgurte anzu-
legen.
 Legen Sie den Sicherheitsgurt an.
(Auf der Mittelkonsole)
Warnleuchten für die Rücksitz-Sicherheitsgurte (Warnsum-
mer)*7 (falls vorhanden)
Weist die Mitfahrer auf den Rücksitzen darauf hin, die Sicher-
heitsgurte anzulegen
 Legen Sie den Sicherheitsgurt an.
Kraftstoffreserve-Warnleuchte
Zeigt an, dass sich noch maximal etwa 12,0 L Kraftstoff im Tank
befinden
 Tanken Sie das Fahrzeug auf.
Warnleuchte für zu niedrigen Motorölstand (falls vorhanden)
Zeigt an, dass der Motorölstand niedrig ist (Diese Warnleuchte
kann aufleuchten, wenn das Fahrzeug an einem Hang angehal-
ten wird. Fahren Sie mit dem Fahrzeug auf einen ebenen Unter-
grund, um festzustellen, ob die Leuchte erlischt.)
 Kontrollieren Sie den Motorölstand und füllen Sie gegebe-
nenfalls Öl nach.
Hauptwarnleuchte (Warnsummer) (falls vorhanden)
Ein Warnsummer ertönt und eine Warnleuchte leuchtet auf und
blinkt, um anzuzeigen, dass das Hauptwarnsystem eine Funkti-
onsstörung erfasst hat.
 S. 616
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen

6138-2. Vorgehen im Notfall
HILUX_OM_OM71271M_(EM)
8
Wenn Störungen auftreten
*1: Der Warnsummer ertönt, wenn das Fahrzeug eine Geschwindigkeit von 5 km/h
erreicht hat.
*2: Setzen Sie die Fahrgeschwindigkeit herab, bis die Leuchte erlischt.
*3: Der Warnsummer ertönt, wenn die Temperatur des Differenzialöls zu hoch ist und
der Frontantrieb-Wahlschalter auf H2 geschaltet werden muss.
*4: Der Warnsummer ertönt und gleichzeitig blinkt die Warnleuchte.
*5: Der Türwarnsummer ertönt ab einer Geschwindigkeit von 5 km/h.
*6: Der Warnsummer für Fahrer- und Beifahrer-Sicherheitsgurt ertönt, um den Fahrer
und den Beifahrer darauf hinzuweisen, dass ihre Sicherheitsgurte nicht angelegt
sind. Ab einer Geschwindigkeit von 20 km/h ertönt der Warnsummer 30 Sekunden
lang in Intervallen. Ist der Sicherheitsgurt danach immer noch nicht angelegt, ertönt
der Warnsummer für weitere 90 Sekunden mit einem anderen Klang.
*7: Der Warnsummer für die Rücksitz-Sicherheitsgurte ertönt, um die Insassen auf
dem Rücksitz darauf hinzuweisen, dass die Sicherheitsgurte nicht angelegt sind.
Der Warnsummer ertönt 30 Sekunden lang in Intervallen, nachdem das Fahrzeug
eine Geschwindigkeit von mindestens 20 km/h erreicht hat. Ist danach der Sicher-
heitsgurt immer noch nicht angelegt, ertönt der Warnsummer für weitere 90 Sekun-
den mit einem anderen Klang.
*8: Der Warnsummer für betätigte Feststellbremse ertönt ab einer Geschwindigkeit von ca.
5km/h.
(Blinkt)
Kontrollleuchte für ausgeschaltetes Stopp-Start-System (falls
vorhanden)
Zeigt eine Funktionsstörung des Stopp-Start-Systems an
(Die Kontrollleuchte für ausgeschaltetes Stopp-Start-System
leuchtet auf, wenn das System deaktiviert wird: S. 380)
 Lassen Sie das Fahrzeug sofort von einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt überprüfen.
Kontrollleuchte für die Feststellbremse (Warnsummer)*8
Weist den Fahrer darauf hin, die Feststellbremse zu lösen.
 Lösen Sie die Feststellbremse.
Warnleuchte für niedrigen AdBlue™-Füllstand (falls vorhan-
den)
Zeigt an, dass der AdBlue™-Füllstand niedrig ist
 Lassen Sie AdBlue™ von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt nachfüllen.
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen

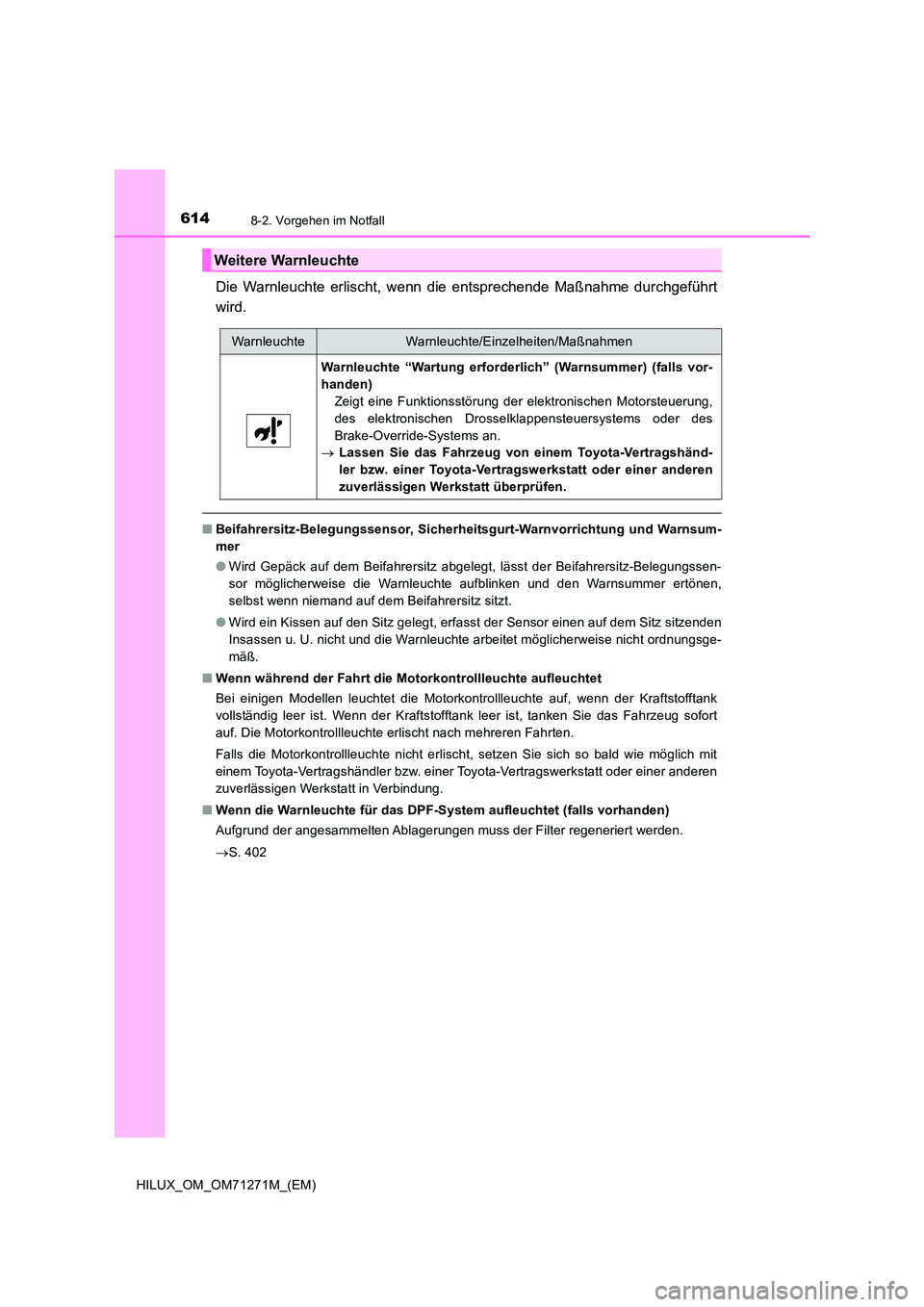

6148-2. Vorgehen im Notfall
HILUX_OM_OM71271M_(EM)
Die Warnleuchte erlischt, wenn die entsprechende Maßnahme durchgeführt
wird.
■ Beifahrersitz-Belegungssensor, Sicherheitsgurt-Warnvorrichtung und Warnsum-
mer
● Wird Gepäck auf dem Beifahrersitz abgelegt, lässt der Beifahrersitz-Belegungssen-
sor möglicherweise die Warnleuchte aufblinken und den Warnsummer ertönen,
selbst wenn niemand auf dem Beifahrersitz sitzt.
● Wird ein Kissen auf den Sitz gelegt, erfasst der Sensor einen auf dem Sitz sitzenden
Insassen u. U. nicht und die Warnleuchte arbeitet möglicherweise nicht ordnungsge-
mäß.
■ Wenn während der Fahrt die Motorkontrollleuchte aufleuchtet
Bei einigen Modellen leuchtet die Motorkontrollleuchte auf, wenn der Kraftstofftank
vollständig leer ist. Wenn der Kraftstofftank leer ist, tanken Sie das Fahrzeug sofort
auf. Die Motorkontrollleuchte erlischt nach mehreren Fahrten.
Falls die Motorkontrollleuchte nicht erlischt, setzen Sie sich so bald wie möglich mit
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt in Verbindung.
■ Wenn die Warnleuchte für das DPF-System aufleuchtet (falls vorhanden)
Aufgrund der angesammelten Ablagerungen muss der Filter regeneriert werden.
 S. 402
Weitere Warnleuchte
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen
Warnleuchte “Wartung erforderlich” (Warnsummer) (falls vor-
handen)
Zeigt eine Funktionsstörung der elektronischen Motorsteuerung,
des elektronischen Drosselklappensteuersystems oder des
Brake-Override-Systems an.
 Lassen Sie das Fahrzeug von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt überprüfen.

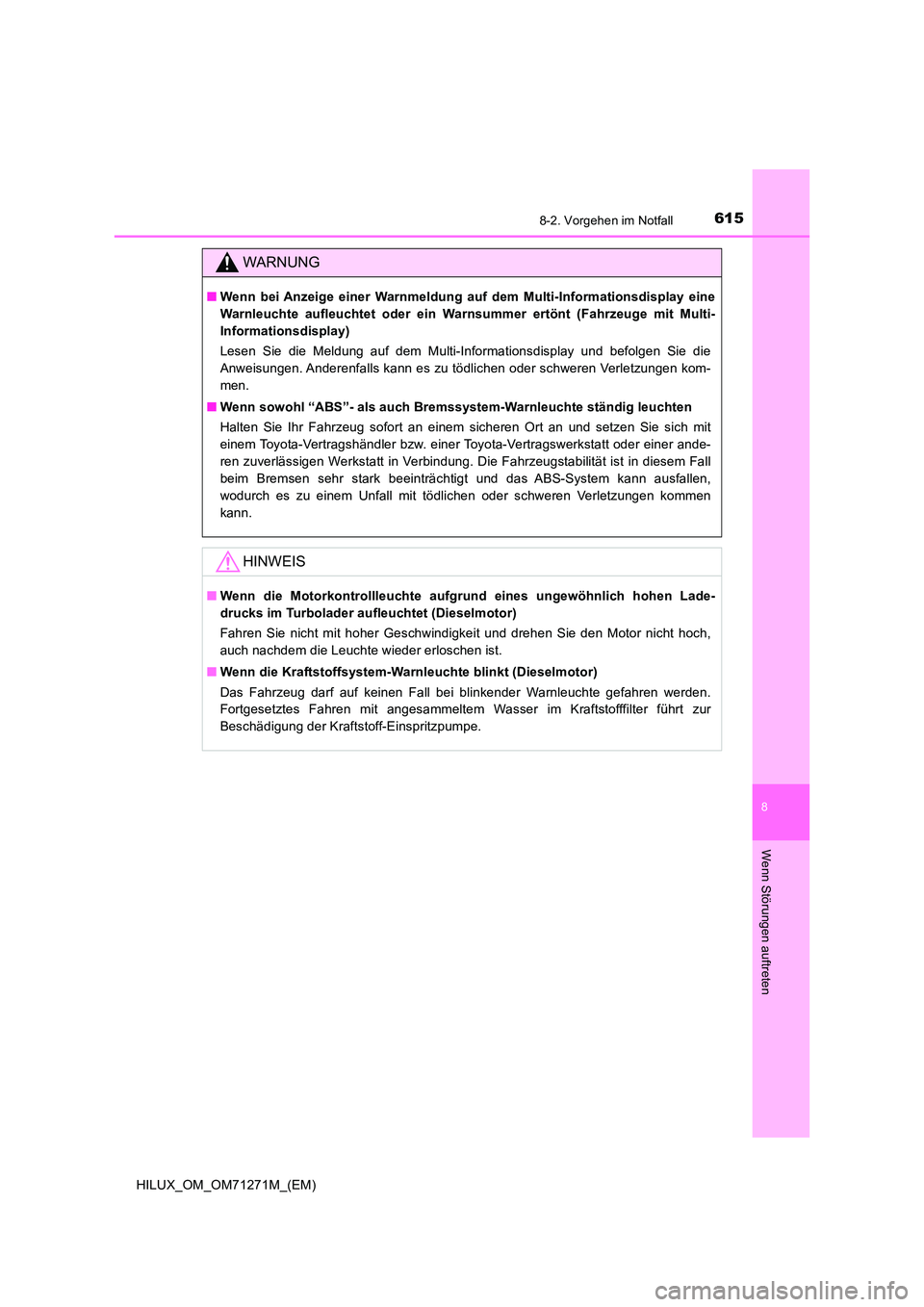

6158-2. Vorgehen im Notfall
HILUX_OM_OM71271M_(EM)
8
Wenn Störungen auftreten
WARNUNG
■Wenn bei Anzeige einer Warnmeldung auf dem Multi-Informationsdisplay eine
Warnleuchte aufleuchtet oder ein Warnsummer ertönt (Fahrzeuge mit Multi-
Informationsdisplay)
Lesen Sie die Meldung auf dem Multi-Informationsdisplay und befolgen Sie die
Anweisungen. Anderenfalls kann es zu tödlichen oder schweren Verletzungen kom-
men.
■ Wenn sowohl “ABS”- als auch Bremssystem-Warnleuchte ständig leuchten
Halten Sie Ihr Fahrzeug sofort an einem sicheren Ort an und setzen Sie sich mit
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt in Verbindung. Die Fahrzeugstabilität ist in diesem Fall
beim Bremsen sehr stark beeinträchtigt und das ABS-System kann ausfallen,
wodurch es zu einem Unfall mit tödlichen oder schweren Verletzungen kommen
kann.
HINWEIS
■ Wenn die Motorkontrollleuchte aufgrund eines ungewöhnlich hohen Lade-
drucks im Turbolader aufleuchtet (Dieselmotor)
Fahren Sie nicht mit hoher Geschwindigkeit und drehen Sie den Motor nicht hoch,
auch nachdem die Leuchte wieder erloschen ist.
■ Wenn die Kraftstoffsystem-Warnleuchte blinkt (Dieselmotor)
Das Fahrzeug darf auf keinen Fall bei blinkender Warnleuchte gefahren werden.
Fortgesetztes Fahren mit angesammeltem Wasser im Kraftstofffilter führt zur
Beschädigung der Kraftstoff-Einspritzpumpe.

6168-2. Vorgehen im Notfall
HILUX_OM_OM71271M_(EM)

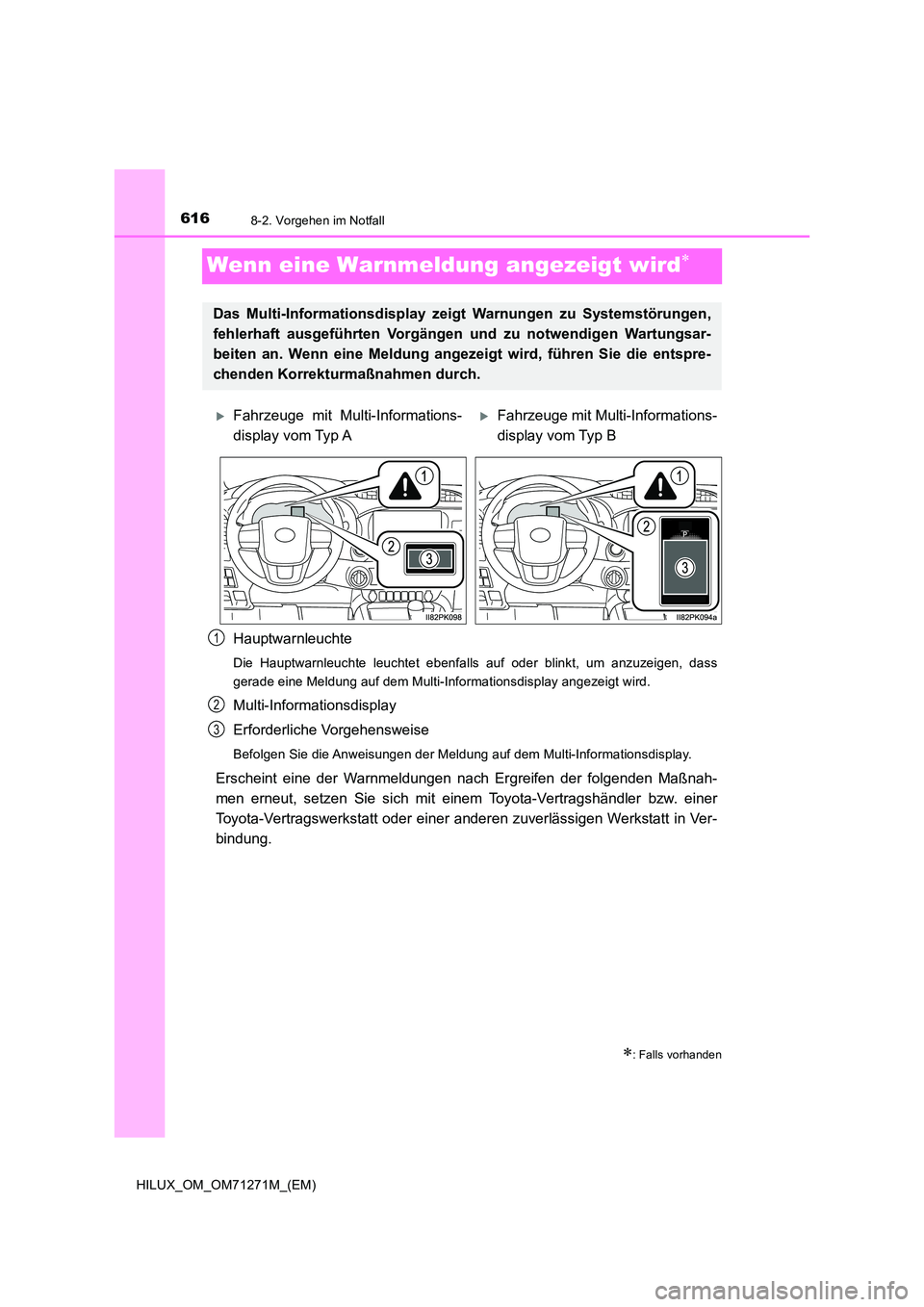

Wenn eine Warnmeldung angezeigt wird
Hauptwarnleuchte
Die Hauptwarnleuchte leuchtet ebenfalls auf oder blinkt, um anzuzeigen, dass
gerade eine Meldung auf dem Multi-Informationsdisplay angezeigt wird.
Multi-Informationsdisplay
Erforderliche Vorgehensweise
Befolgen Sie die Anweisungen der Meldung auf dem Multi-Informationsdisplay.
Erscheint eine der Warnmeldungen nach Ergreifen der folgenden Maßnah-
men erneut, setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Ver-
bindung.
: Falls vorhanden
Das Multi-Informationsdisplay zeigt Warnungen zu Systemstörungen,
fehlerhaft ausgeführten Vorgängen und zu notwendigen Wartungsar-
beiten an. Wenn eine Meldung angezeigt wird, führen Sie die entspre-
chenden Korrekturmaßnahmen durch.
Fahrzeuge mit Multi-Informations-
display vom Typ A
Fahrzeuge mit Multi-Informations-
display vom Typ B
1
2
3
