2018 TOYOTA HILUX Betriebsanleitungen (in German)

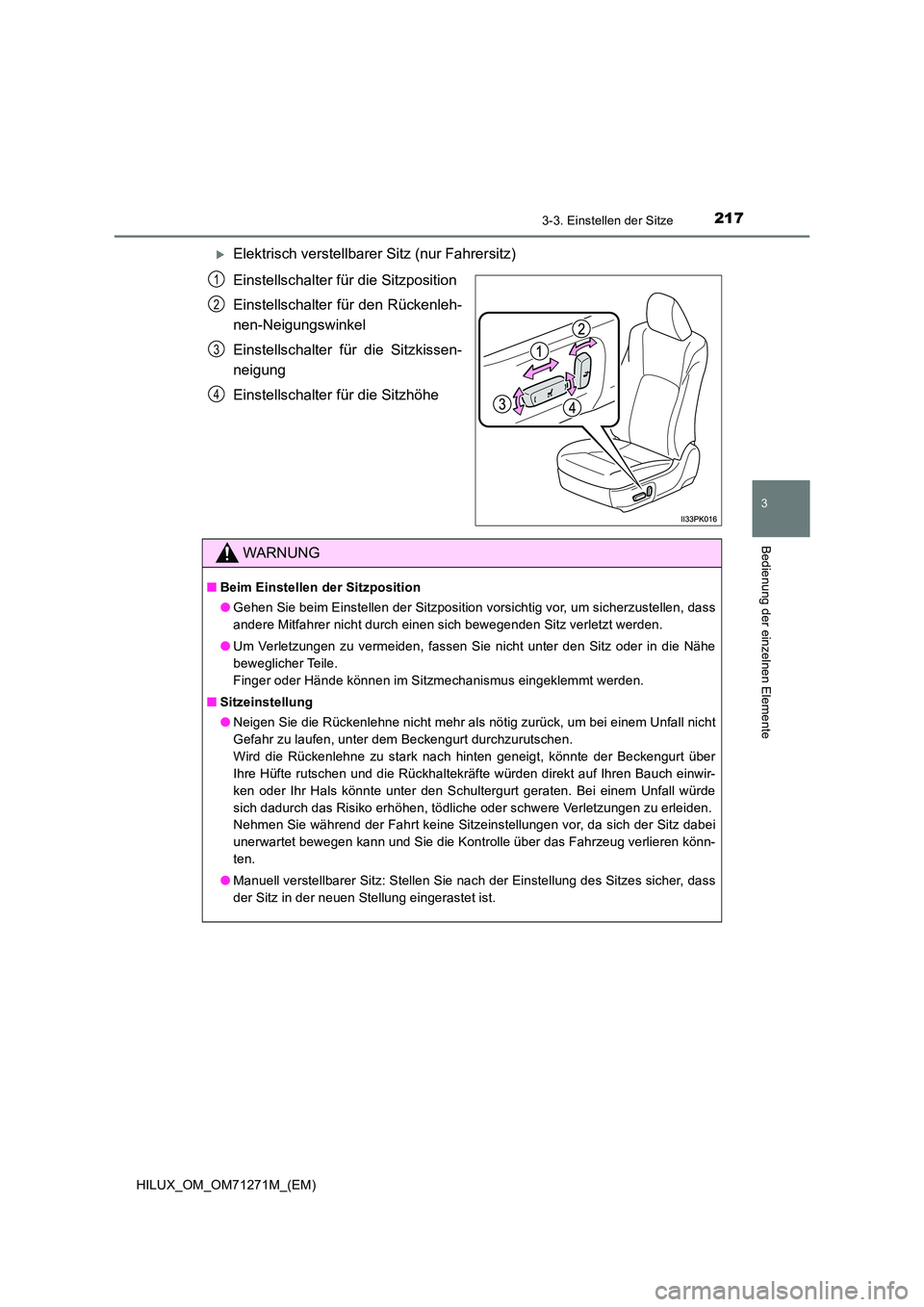

2173-3. Einstellen der Sitze
3
Bedienung der einzelnen Elemente
HILUX_OM_OM71271M_(EM)
Elektrisch verstellbarer Sitz (nur Fahrersitz)
Einstellschalter für die Sitzposition
Einstellschalter für den Rückenleh-
nen-Neigungswinkel
Einstellschalter für die Sitzkissen-
neigung
Einstellschalter für die Sitzhöhe
1
2
3
4
WARNUNG
■ Beim Einstellen der Sitzposition
● Gehen Sie beim Einstellen der Sitzposition vorsichtig vor, um sicherzustellen, dass
andere Mitfahrer nicht durch einen sich bewegenden Sitz verletzt werden.
● Um Verletzungen zu vermeiden, fassen Sie nicht unter den Sitz oder in die Nähe
beweglicher Teile.
Finger oder Hände können im Sitzmechanismus eingeklemmt werden.
■ Sitzeinstellung
● Neigen Sie die Rückenlehne nicht mehr als nötig zurück, um bei einem Unfall nicht
Gefahr zu laufen, unter dem Beckengurt durchzurutschen.
Wird die Rückenlehne zu stark nach hinten geneigt, könnte der Beckengurt über
Ihre Hüfte rutschen und die Rückhaltekräfte würden direkt auf Ihren Bauch einwir-
ken oder Ihr Hals könnte unter den Schultergurt geraten. Bei einem Unfall würde
sich dadurch das Risiko erhöhen, tödliche oder schwere Verletzungen zu erleiden.
Nehmen Sie während der Fahrt keine Sitzeinstellungen vor, da sich der Sitz dabei
unerwartet bewegen kann und Sie die Kontrolle über das Fahrzeug verlieren könn-
ten.
● Manuell verstellbarer Sitz: Stellen Sie nach der Einstellung des Sitzes sicher, dass
der Sitz in der neuen Stellung eingerastet ist.

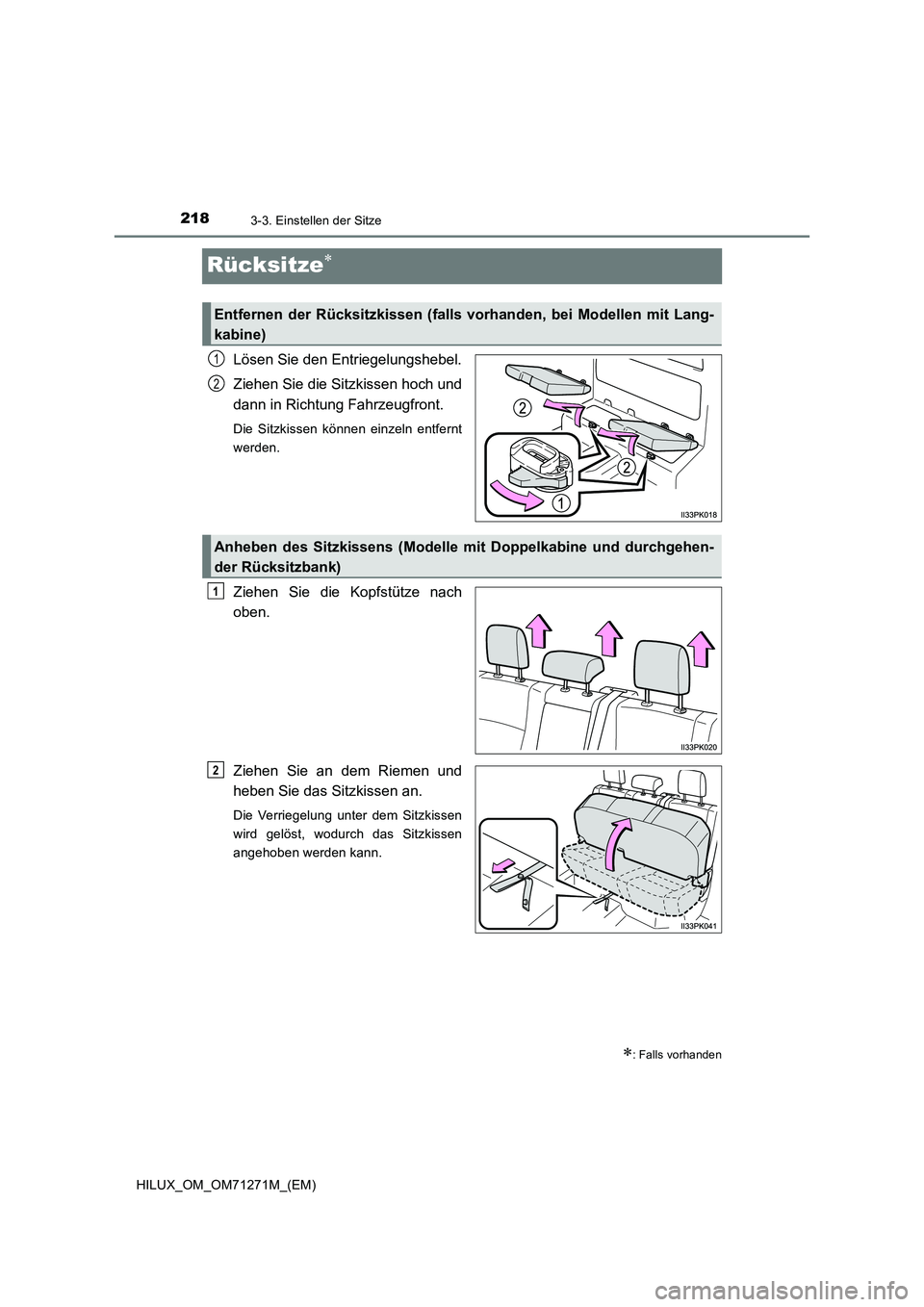

2183-3. Einstellen der Sitze
HILUX_OM_OM71271M_(EM)
Rücksitze
Lösen Sie den Entriegelungshebel.
Ziehen Sie die Sitzkissen hoch und
dann in Richtung Fahrzeugfront.
Die Sitzkissen können einzeln entfernt
werden.
Ziehen Sie die Kopfstütze nach
oben.
Ziehen Sie an dem Riemen und
heben Sie das Sitzkissen an.
Die Verriegelung unter dem Sitzkissen
wird gelöst, wodurch das Sitzkissen
angehoben werden kann.
: Falls vorhanden
Entfernen der Rücksitzkissen (falls vorhanden, bei Modellen mit Lang-
kabine)
1
2
Anheben des Sitzkissens (Modelle mit Doppelkabine und durchgehen-
der Rücksitzbank)
1
2

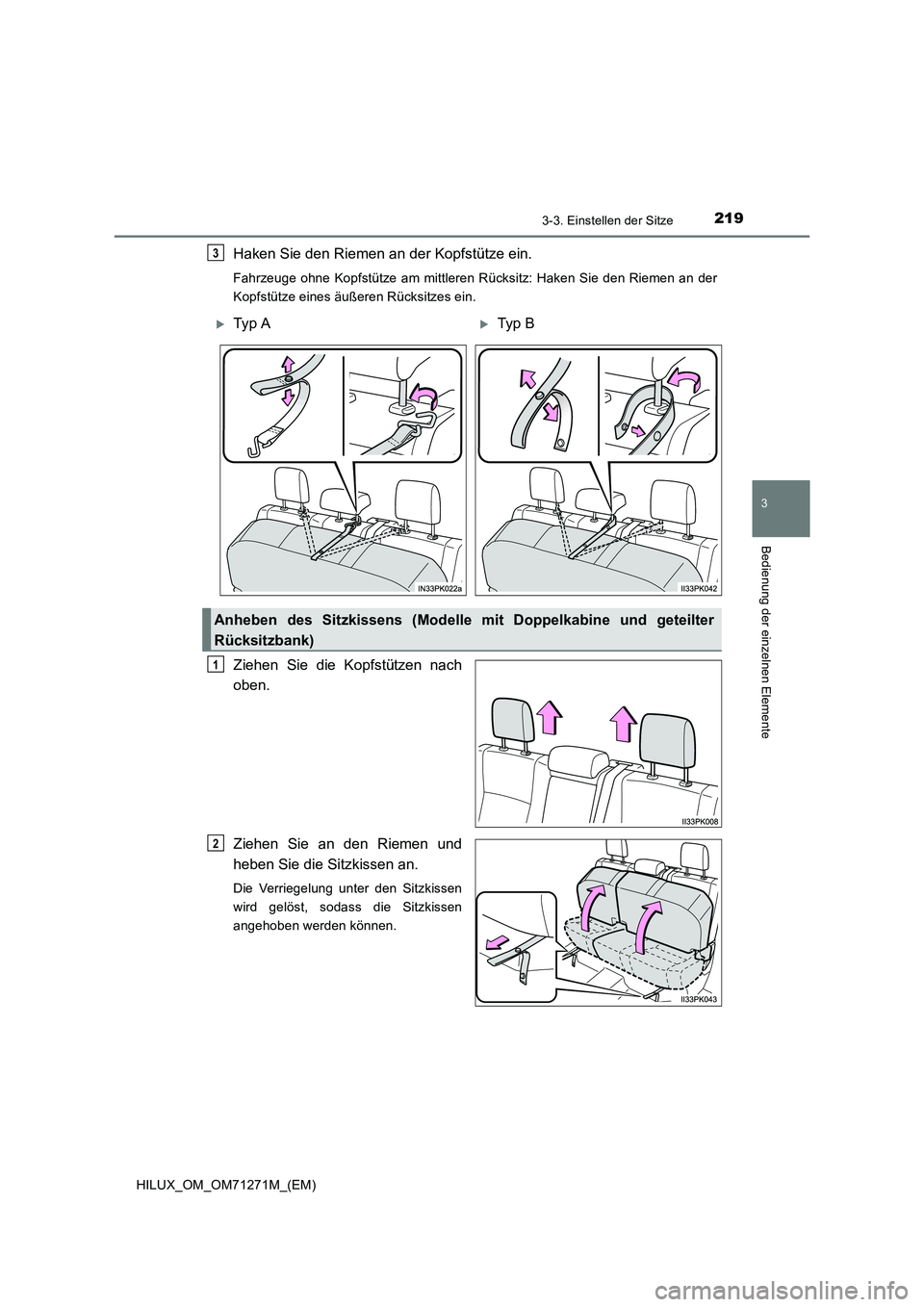

2193-3. Einstellen der Sitze
3
Bedienung der einzelnen Elemente
HILUX_OM_OM71271M_(EM)
Haken Sie den Riemen an der Kopfstütze ein.
Fahrzeuge ohne Kopfstütze am mittleren Rücksitz: Haken Sie den Riemen an der
Kopfstütze eines äußeren Rücksitzes ein.
Ziehen Sie die Kopfstützen nach
oben.
Ziehen Sie an den Riemen und
heben Sie die Sitzkissen an.
Die Verriegelung unter den Sitzkissen
wird gelöst, sodass die Sitzkissen
angehoben werden können.
3
Ty p ATyp B
Anheben des Sitzkissens (Modelle mit Doppelkabine und geteilter
Rücksitzbank)
1
2

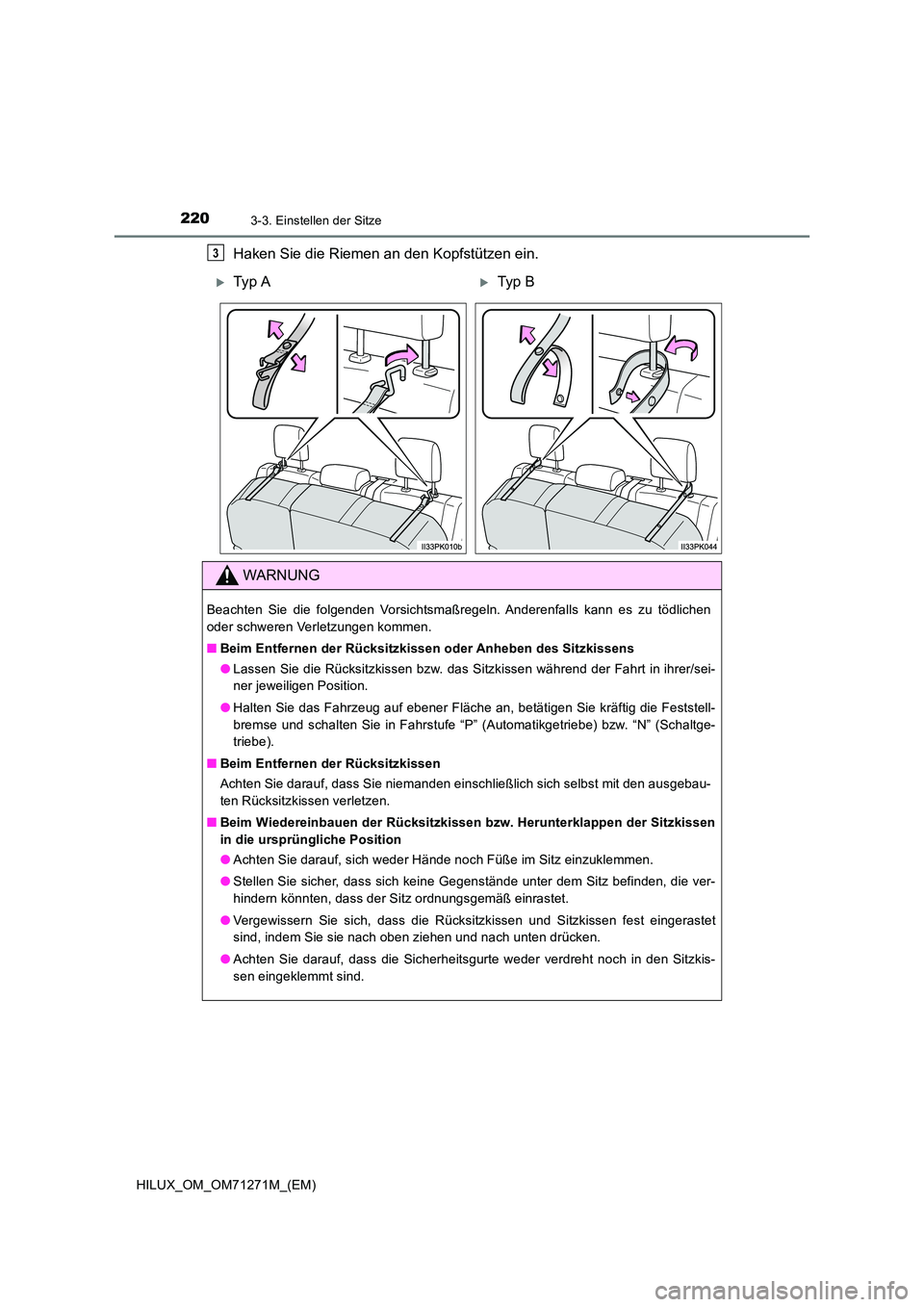

2203-3. Einstellen der Sitze
HILUX_OM_OM71271M_(EM)
Haken Sie die Riemen an den Kopfstützen ein.3
Ty p ATyp B
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßregeln. Anderenfalls kann es zu tödlichen
oder schweren Verletzungen kommen.
■ Beim Entfernen der Rücksitzkissen oder Anheben des Sitzkissens
● Lassen Sie die Rücksitzkissen bzw. das Sitzkissen während der Fahrt in ihrer/sei-
ner jeweiligen Position.
● Halten Sie das Fahrzeug auf ebener Fläche an, betätigen Sie kräftig die Feststell-
bremse und schalten Sie in Fahrstufe “P” (Automatikgetriebe) bzw. “N” (Schaltge-
triebe).
■ Beim Entfernen der Rücksitzkissen
Achten Sie darauf, dass Sie niemanden einschließlich sich selbst mit den ausgebau-
ten Rücksitzkissen verletzen.
■ Beim Wiedereinbauen der Rücksitzkissen bzw. Herunterklappen der Sitzkissen
in die ursprüngliche Position
● Achten Sie darauf, sich weder Hände noch Füße im Sitz einzuklemmen.
● Stellen Sie sicher, dass sich keine Gegenstände unter dem Sitz befinden, die ver-
hindern könnten, dass der Sitz ordnungsgemäß einrastet.
● Vergewissern Sie sich, dass die Rücksitzkissen und Sitzkissen fest eingerastet
sind, indem Sie sie nach oben ziehen und nach unten drücken.
● Achten Sie darauf, dass die Sicherheitsgurte weder verdreht noch in den Sitzkis-
sen eingeklemmt sind.

221
3
3-3. Einstellen der Sitze
Bedienung der einzelnen Elemente
HILUX_OM_OM71271M_(EM)
Kopfstützen
Verstellbare Ausführung
Nach oben
Ziehen Sie die Kopfstützen nach oben.
Nach unten
Drücken Sie die Kopfstütze nach
unten, während Sie die Entriegelungs-
taste drücken.
Integrierte Ausführung
Die Kopfstützen können weder verstellt noch entfernt werden.
Verstellbare Ausführung
Nach oben
Ziehen Sie die Kopfstützen nach oben.
Nach unten
Drücken Sie die Kopfstütze nach
unten, während Sie die Entriegelungs-
taste drücken.
Integrierte Ausführung
Die Kopfstützen können weder verstellt noch entfernt werden.
Alle Sitze sind mit Kopfstützen versehen.
Vordersitze
Entriegelungstaste
1
2
Rücksitze (falls vorhanden)
Entriegelungstaste
1
2

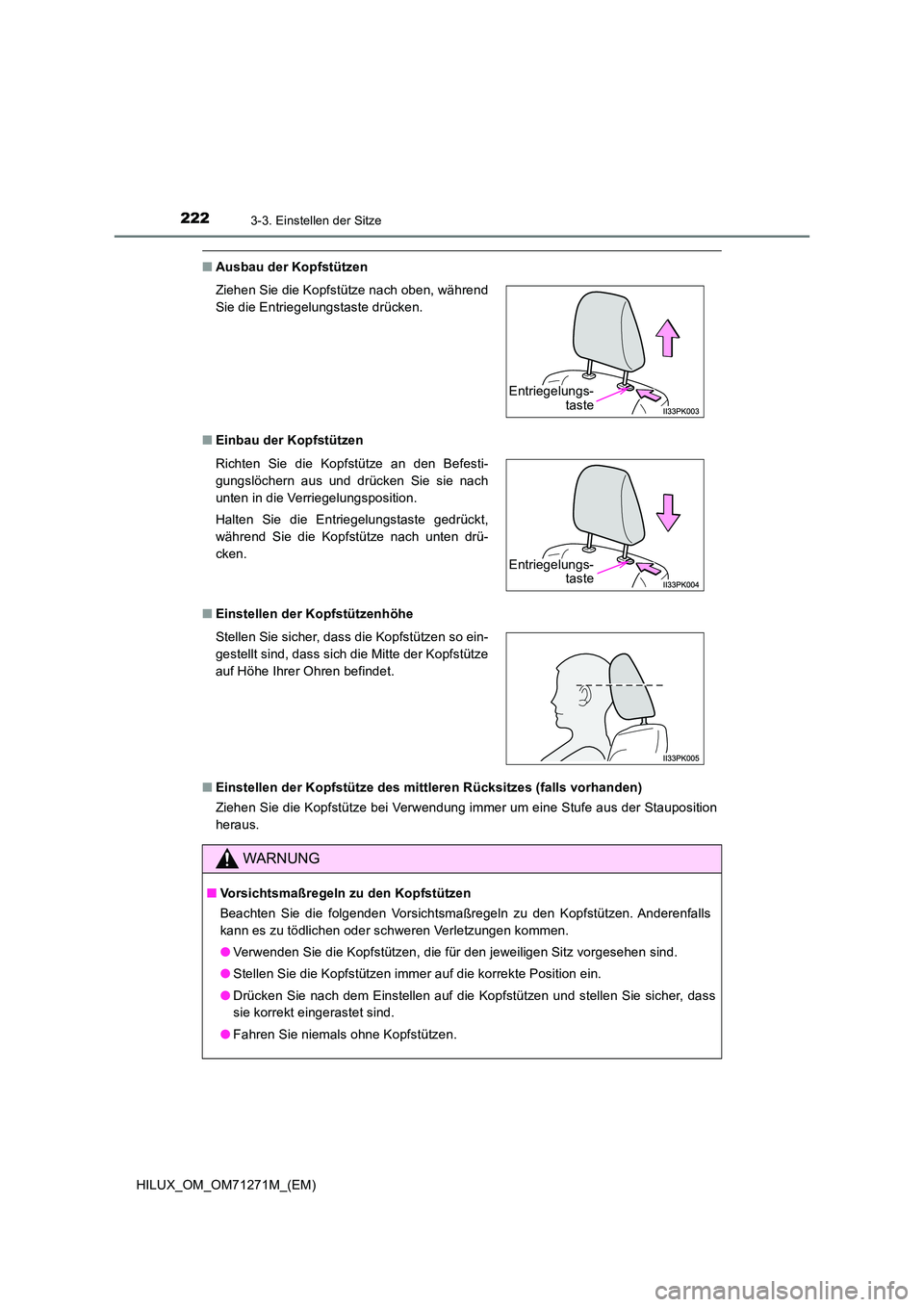

2223-3. Einstellen der Sitze
HILUX_OM_OM71271M_(EM)
■Ausbau der Kopfstützen
■ Einbau der Kopfstützen
■ Einstellen der Kopfstützenhöhe
■ Einstellen der Kopfstütze des mittleren Rücksitzes (falls vorhanden)
Ziehen Sie die Kopfstütze bei Verwendung immer um eine Stufe aus der Stauposition
heraus.
Ziehen Sie die Kopfstütze nach oben, während
Sie die Entriegelungstaste drücken.
Richten Sie die Kopfstütze an den Befesti-
gungslöchern aus und drücken Sie sie nach
unten in die Verriegelungsposition.
Halten Sie die Entriegelungstaste gedrückt,
während Sie die Kopfstütze nach unten drü-
cken.
Stellen Sie sicher, dass die Kopfstützen so ein-
gestellt sind, dass sich die Mitte der Kopfstütze
auf Höhe Ihrer Ohren befindet.
WARNUNG
■ Vorsichtsmaßregeln zu den Kopfstützen
Beachten Sie die folgenden Vorsichtsmaßregeln zu den Kopfstützen. Anderenfalls
kann es zu tödlichen oder schweren Verletzungen kommen.
● Verwenden Sie die Kopfstützen, die für den jeweiligen Sitz vorgesehen sind.
● Stellen Sie die Kopfstützen immer auf die korrekte Position ein.
● Drücken Sie nach dem Einstellen auf die Kopfstützen und stellen Sie sicher, dass
sie korrekt eingerastet sind.
● Fahren Sie niemals ohne Kopfstützen.
Entriegelungs- taste
Entriegelungs- taste

223
3

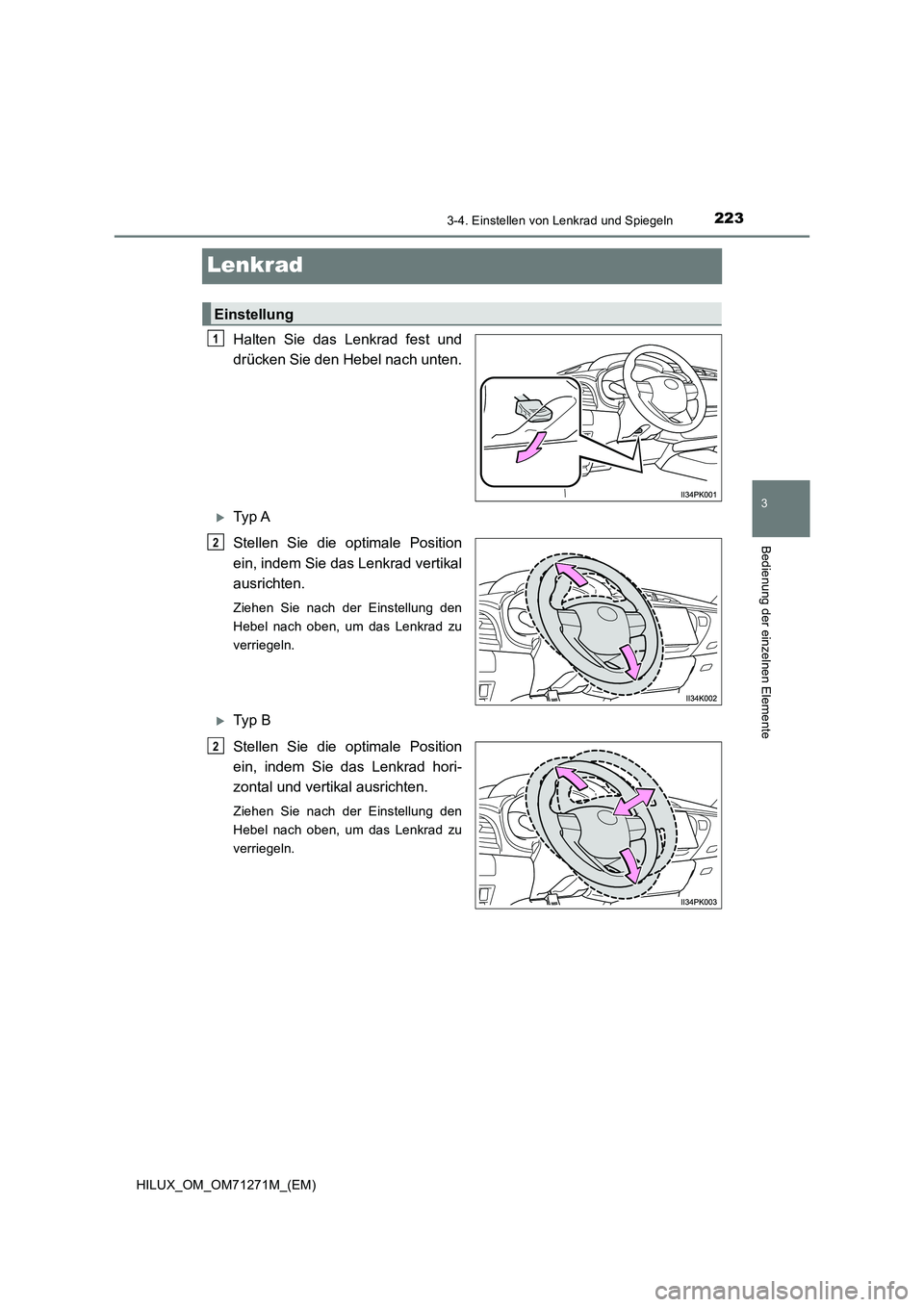

3-4. Einstellen von Lenkrad und Spiegeln
Bedienung der einzelnen Elemente
HILUX_OM_OM71271M_(EM)
Lenkrad
Halten Sie das Lenkrad fest und
drücken Sie den Hebel nach unten.
Ty p A
Stellen Sie die optimale Position
ein, indem Sie das Lenkrad vertikal
ausrichten.
Ziehen Sie nach der Einstellung den
Hebel nach oben, um das Lenkrad zu
verriegeln.
Ty p B
Stellen Sie die optimale Position
ein, indem Sie das Lenkrad hori-
zontal und vertikal ausrichten.
Ziehen Sie nach der Einstellung den
Hebel nach oben, um das Lenkrad zu
verriegeln.
Einstellung
1
2
2

2243-4. Einstellen von Lenkrad und Spiegeln
HILUX_OM_OM71271M_(EM)
Drücken Sie auf oder neben die Mar-
kierung , um die Hupe zu
betätigen.
■ Nach dem Einstellen des Lenkrads
Stellen Sie sicher, dass das Lenkrad ordnungsgemäß verriegelt ist.
Die Hupe ertönt möglicherweise nicht, wenn das Lenkrad nicht ordnungsgemäß ver-
riegelt ist.
Hupe
WARNUNG
■ Vorsichtsmaßregeln während der Fahrt
Stellen Sie das Lenkrad nicht während der Fahrt ein.
Anderenfalls kann der Fahrer die Kontrolle über das Fahrzeug verlieren und einen
Unfall verursachen, der zu tödlichen oder schweren Verletzungen führen kann.
■ Nach dem Einstellen des Lenkrads
Stellen Sie sicher, dass das Lenkrad ordnungsgemäß verriegelt ist.
Anderenfalls kann sich das Lenkrad plötzlich bewegen, was zu einem Unfall und töd-
lichen oder schweren Verletzungen führen kann.
